BRUKSANVISNING KHA 3618 LTX 32 METABO

Vi erklærer under eget ansvar: Disse batteridrevne borhammerne, identifisert gjennom type og serienummer *1), tilsvarer alle gjeldende bestemmelser i direktivene *2) og standardene *3). Tekniske dokumenter ved *4) - se side 4. Med riktig tilbehør egner denne maskinen seg til arbeid med hammerbor og meisling i betong, stein og lignende materialer og med borkroner i murstein og lignende, samt til boring uten slag i metall, treverk osv. og til skruing. Brukeren er alene ansvarlig for skader som oppstår pga. ikke-forskriftsmessig bruk. Gjeldende arbeidsmiljøforskrifter og vedlagt sikker- hetsinformasjon må overholdes. For din egen sikkerhet og for å beskytte maskinen, er det viktig at du tar hensyn til tekst som er merket med dette symbolet. ADVARSEL – Les bruksanvisningen for å minimere skaderisikoen. Lån bare ut elektroverktøyet ditt sammen med disse dokumentene. Generelle advarsler for elektroverktøy ADVARSEL Les alle sikkerhetsanvisnin- gene, instruksjonene, illustrasjonene og spesifikasjonene som følger med dette elektro- verktøyet. Manglende overholdelse av anvisnin- gene nedenfor kan medføre elektrisk støt, brann og/ eller alvorlige personskader. Ta vare på alle advarsler og instruksjoner for fremtidig referanse. Uttrykket «elektroverktøy» i advarslene henviser til ditt nettdrevne (med ledning) eller batteridrevne (trådløse) elektroverktøy.

3.1 Sikkerhet på arbeidsplassen

a) Hold arbeidsområdet rent og ryddig og sørg for bra belysning. Rotete arbeidsområder eller arbeidsområder uten lys kan føre til ulykker. b) Ikke arbeid med elektroverktøyet i eksplo- sjonsutsatte omgivelser – der det befinner seg brennbare væsker, gass eller støv. Elektro- verktøy lager gnister som kan antenne støv eller damp. c) Hold barn og andre personer unna når elek- troverktøyet brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverk- tøyet.

3.2 Elektrisk sikkerhet

a) Støpselet til elektroverktøyet må passe inn i stikkontakten. Støpselet må ikke forandres på noen som helst måte. Ikke bruk adapter- støpsler sammen med jordede elektroverktøy. Bruk av støpsler som ikke er forandret på og passende stikkontakter, reduserer risikoen for elek- trisk støt. b) Unngå kroppskontakt med jordede over- flater slik som rør, ovner, komfyrer og kjøle- skap. Det er større fare for elektrisk støt hvis kroppen din er jordet. c) Hold elektroverktøyet unna regn eller fuktighet. Dersom det kommer vann i et elektro- verktøy, øker risikoen for elektriske støt. d) Ikke bruk ledningen til andre formål, f. eks. til å bære elektroverktøyet, henge det opp eller trekke det ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter eller verktøy- deler som beveger seg. Med skadede eller sammenfiltrede ledninger øker risikoen for elektrisk støt. e) Når du arbeider utendørs med et elektro- verktøy, må du kun bruke en skjøteledning som er egnet til utendørs bruk. Når du bruker en skjø- teledning som er egnet for utendørs bruk, reduseres risikoen for elektrisk støt. f) Hvis det ikke kan unngås å bruke elektroverk- tøyet i fuktige omgivelser, må du bruke en jord- feilbryter. Bruk av en jordfeilbryter reduserer risi- koen for elektrisk støt.

a) Vær oppmerksom, pass på hva du gjør, gå fornuftig frem når du arbeider med et elektro- verktøy. Ikke bruk elektroverktøy når du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan føre til alvorlige personskader. b) Bruk personlig verneutstyr og husk alltid å bruke vernebriller. Bruk av personlig sikkerhetsut- styr som støvmaske, sklisikre arbeidssko, hjelm eller hørselvern – avhengig av type og bruk av elek- troverktøyet – reduserer risikoen for skader. c) Unngå å starte verktøyet ved en feiltagelse. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømmen og/eller batteriet, løfter det opp eller bærer det. Hvis du holder fingeren på bryteren når du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen i innkoblet tilstand, kan dette føre til uhell. d) Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende verktøydel, kan føre til personskader. e) Unngå en unormal kroppsholdning. Sørg for å stå stødig og i balanse. Dermed kan du kontrol- lere elektroverktøyet bedre i uventede situasjoner. f) Bruk alltid egnede klær. Ikke bruk vide klær eller smykker. Hold hår og klær unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg. g) Hvis det kan monteres støvavsug- og oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes på korrekt Originalbruksanvisning

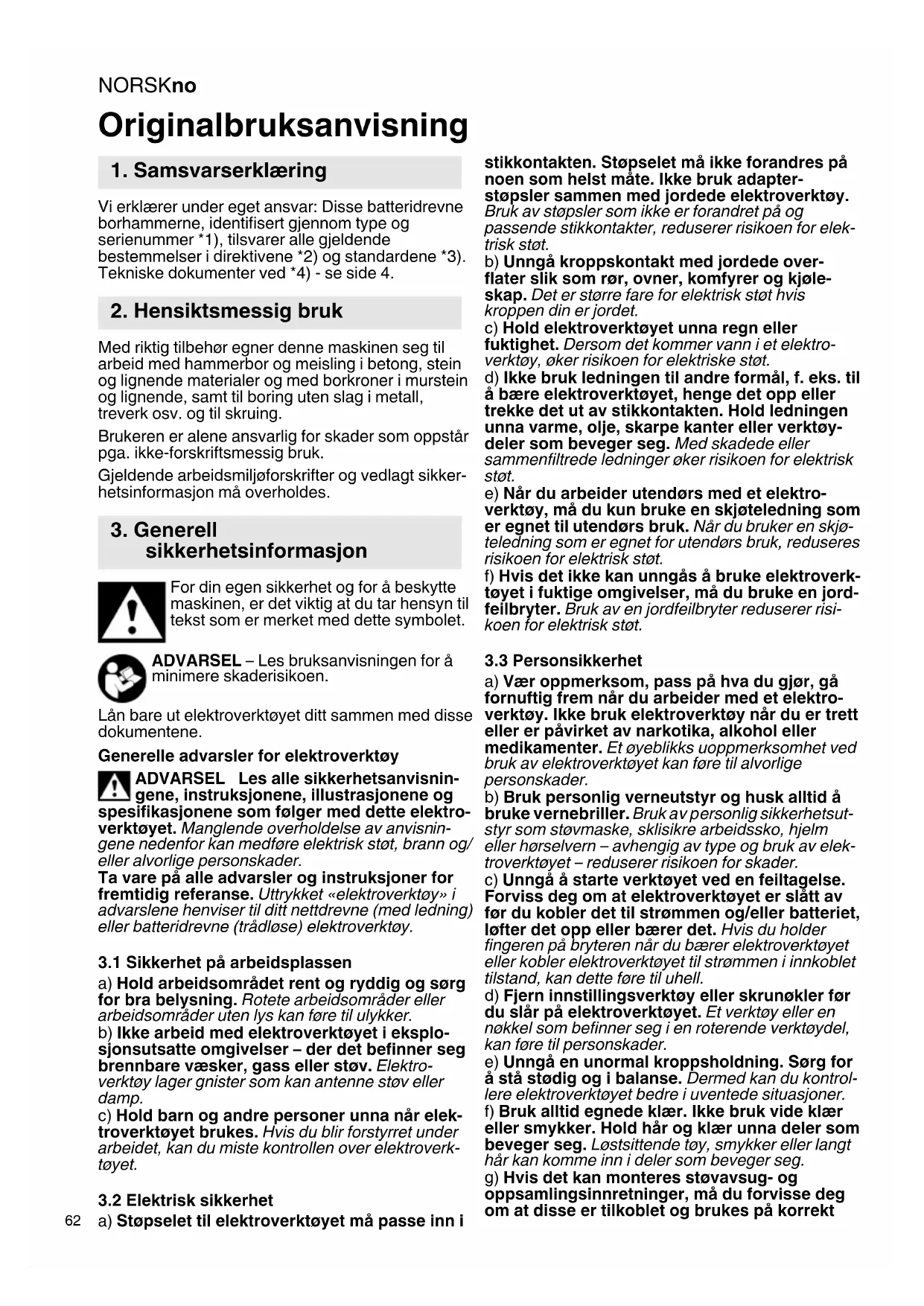

1. Samsvarserklæring

2. Hensiktsmessig bruk

sikkerhetsinformasjonNORSK no

måte. Bruk av et støvavsug reduserer farer på grunn av støv. h) Selv når du er blitt vant til verktøyet, må du ikke bli sløv og ignorere sikkerhetsreglene for verktøyet. En uforsiktig handling kan forårsake alvorlig personskade i løpet av et brøkdels sekund.

3.4 Omhyggelig bruk og håndtering av elek-

troverktøy a) Ikke overbelast verktøyet. Bruk et elektro- verktøy som er beregnet til den type arbeid du vil utføre. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektom- rådet. b) Ikke bruk elektroverktøy med defekt på-/av- bryter. Et elektroverktøy som ikke lenger kan slås av eller på, er farlig og må repareres. c) Trekk støpselet ut av stikkontakten og/eller fjern batteriet (hvis demonterbart) før du utfører innstillinger på elektroverktøyet, skifter tilbehør eller legger maskinen bort. Disse tilta- kene forhindrer en utilsiktet starting av elektroverk- tøyet. d) Elektroverktøy som ikke er i bruk, må oppbe- vares utilgjengelig for barn. Ikke la maskinen brukes av personer som ikke er fortrolig med dette eller ikke har lest disse anvisningene. Elektroverktøy er farlige når de brukes av uerfarne personer. e) Vær nøye med vedlikeholdet av elektroverk- tøyet og tilbehøret. Kontroller om bevegelige verktøydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller skadet slik at dette innvirker på elektroverktøyets funksjon. Få disse skadde delene reparert før elektro- verktøyet brukes. Dårlig vedlikeholdte elektro- verktøy er årsaken til mange uhell. f) Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre. g) Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn det som er angitt, kan føre til farlige situasjoner. h) Hold håndtak og gripeflater tørre, rene og uten olje eller fett. Glatte håndtak og gripeflater hindrer sikker håndtering og styring av verktøyet i uventede situasjoner.

3.5 Omhyggelig bruk og håndtering av batte-

ridrevne verktøy a) Lad batteriet kun opp i ladeapparater som er anbefalt av produsenten. Det oppstår brannfare hvis et ladeapparat som er egnet til en bestemt type batterier, brukes med andre batterier. b) Bruk derfor kun riktig type batterier for elek- troverktøyene. Bruk av andre batterier kan medføre personskader og brannfare. c) Hold batteriet som ikke er i bruk, unna binders, mynter, nøkler, spikre, skruer eller andre mindre metallgjenstander som kan lage en forbindelse mellom kontaktene. En kortslut- ning mellom batterikontaktene kan føre til forbren- ninger eller brann. d) Ved tilfeldig kontakt må det skylles med vann. Ved tilfeldig kontakt må det skylles med vann. Ved tilfeldig kontakt må det skylles med vann. Hvis det kommer væske i øynene, må du i tillegg oppsøke en lege. Batterivæske som renner ut, kan føre til irritasjoner på huden eller forbrenninger. e) Ikke bruk batteriet eller verktøyet hvis det er skadet eller modifisert. Ødelagte eller modifiserte batterier kan oppføre seg uforutsigbart, noe som kan føre til brann, eksplosjon eller fare for person- skade. f) Ikke utsett batteriet eller verktøyet for åpen ild eller for høye temperaturer. Eksponering for ild eller temperaturer over 130 °C kan forårsake eksplosjon. g) Følg alle ladeinstrukser, og ikke lad batteriet eller verktøyet utenfor temperaturområdet som er spesifisert i bruksanvisningen. Feil lading eller lading ved temperaturer utenfor det spesifi- serte temperaturområdet, kan skade batteriet og øke brannfaren.

a) Elektroverktøyet ditt skal alltid kun repareres av kvalifisert fagpersonale og kun med origi- nale reservedeler. Slik opprettholdes verktøyets sikkerhet. b) Ikke utfør service på ødelagte batterier. Service på batterier skal alltid utføres av produ- senten eller godkjente forhandlere.

4.2 Sikkerhetsanvisning ved bruk av lange

bor i borhammere a) Start boringen med lav hastighet og kontakt mellom boreverktøy og arbeidsstykke. Høyere turtall/hastighet kan gjøre at boret lett kan bøye seg og medføre skade hvis det dreier fritt, uten kontakt med arbeidsstykket. b) Ikke trykk hardt og bare på langs av boret. Bor kan bøye seg og brekke eller gjøre at du mister kontrollen og skades.

4.3 Andre sikkerhetsanvisninger

Arbeid bare med riktig montert støttehåndtak. Hold alltid maskinen med begge hender i de to håndtakene. Stå med god balanse og arbeid konsentrert.

sikkerhetsinformasjonNORSKno

Bruk personlig verneutstyr og husk alltid å bruke vernebriller. Bruk av personlig verneutstyr - som støvmaske, sklisikre vernesko, beskyttelseshansker, hjelm og hørselsvern, avhengig av type og bruk av elektroverktøyet - reduserer risikoen for skader. Kontroller at det ikke finnes strøm-, vann- eller gassledninger på stedet der du skal arbeide (for eksempel ved hjelp av en metalldetektor). Slå av maskinen øyeblikkelig når sikkerhetskob- lingen slår inn. Ikke ta på roterende verktøy! Sikre emnet mot at det sklir, for eksempel ved hjelp av en tvinge. Spon o.l. må kun fjernes når maskinen er stoppet. Vær forsiktig ved grovgjengede skruer (innskruing av stålskruer med metrisk gjenging eller tomme- gjenging). Skruehodet kan rives av, eller det kan oppstå en kraftig rekyl i håndtaket. Sikkerhetskobling:Hvis innsatsverktøyet klemmes eller henger seg opp, begrenses kraften til motoren. På grunn av de høye kreftene som da oppstår, må maskinen alltid holdes med begge hendene i de to håndtakene. Stå med god balanse og arbeid konsentrert. Skift ut støttehåndtak som har skader eller sprekker. Ikke bruk maskiner med defekt støttehåndtak. Ta batteriet ut av maskinen før alle former for innstil- ling, verktøybytte, vedlikehold eller rengjøring. Batteriene må beskyttes mot fuktighet. Ikke utsett batteriene for åpen ild. Ikke bruk defekte eller deformerte batteripakker. Ikke åpne batteriene. Kontaktene i batteriene må ikke berøres eller kort- sluttes. Det kan lekke en lett sur, brennbar væske fra ødelagte litium-ion-batterier. Hvis batterivæske kommer i kontakt med huden, må du straks skylle med rikelig med vann. Hvis du får batterivæske i øynene, må du skylle med rent vann og straks oppsøke lege. Ta batteriet ut av maskinen hvis den går i stykker. Redusert støvbelastning: ADVARSEL - Enkelte typer støv, som oppstår ved sliping med sandpapir, saging, sliping, boring og andre arbeider, inneholder kjemikalier som kan fremkalle kreft, fødselsskader eller andre reproduksjonsskader. Eksempler på slike kjemikalier er: - bly fra blyholdig maling, - mineralstøv fra murstein, sement og andre murermaterialer og - arsen og krom fra kjemisk behandlet treverk. Hvor stor risikoen fra disse stoffene er for deg, avhenger av hvor ofte du utfører denne typen arbeider. For å redusere belastningen fra slike kjemikalier: arbeid i lokaler med god utlufting og bruk alltid godkjent verneutstyr, som f.eks. åndemasker med spesialfilter for mikroskopiske partikler. Dette gjelder også for støv fra andre typer materialer, som f.eks. enkelte typer treverk (som eik eller bøk), metaller og asbest. Andre kjente sykdommer er f.eks. allergiske reaksjoner. La ikke støv trenge inn i kroppen. Følg de rutinene og nasjonale forskriftene som gjelder for omgang med materialer, personale, bruksområde og -sted. Samle løse partikler der de oppstår; unngå nedfelling i omgivelsene. Bruk egnet tilbehør til spesielle arbeidsoppgaver Da hindrer du at partiklene havner i omgivelsene. Bruk et egnet avsug. Minimer støvbelastningen ved å: - unngå å rette partikkelstrømmen / utblåsingsluften fra maskinen mot deg selv eller andre, eller mot nedfelt støv, - bruke et avsug og/eller en luftrenser, - holde arbeidsplassen ren og godt utluftet. Feiing og blåsing virvler opp støvet. Beskyttelsesklær skal støvsuges eller vaskes. Ikke blås dem ut, bank eller børst dem. Se side 2. 1 Selvspennende chuck * 2 Hylse til selvspennende chuck * 3 Chucklås 4 Verktøylås 5 Slagchuck 6 Spindel 7 Støttehåndtak 8 Anslag for boredybde 9 Metabo VibraTech (MVT) 10 Bryterknapp 11 Håndtak 12 Sperre 13 Innstillingsknapp (til innstilling av driftsmåte) 14 Omkobler for dreieretning 15 K napp for opplåsing av batteripakken 16 Knapp for kapasitetsindikator 17 Kapasitets- og signalindikasjon 18 Batteri

• avhengig av utstyret

6.1 Montering av støttehåndtak

Av sikkerhetsgrunner må det medfølgende støttehåndtaket alltid brukes. Åpne klemringen ved å vri støttehåndtaket (7) mot venstre. Skyv støttehåndtaket over maskinens spennhals. Skyv inn dybdeanslaget (8). Sett støtte- håndtaket forsvarlig fast i ønsket vinkel for arbeids- oppgaven.

Før bruk må batteripakken (18) lades opp. Lad opp batteripakken på nytt hvis effekten avtar. Anvisninger om lading av batterier finner du i bruksanvisningen til Metabo-laderen. Batteriene har kapasitets- og signalindikator (17) (utstyrsavhengig): - Trykk på tasten (16) for å lese av ladenivået ved hjelp av LED-lampene. - Hvis en LED-lampe lyser, er batteriet nesten tomt og må lades opp igjen. KHA 36-18 LTX 32: - Bruk alltid to Metabo 18-Volt slike-batterier. - Anbefalt kapasitet 4,0 Ah og sterkere. - Vi anbefaler at du bruk batterier med samme typenummer. - Det er mulig å bruke batterier med forskjellig kapasitet (Ah). I så fall bestemmes bruksvarigheten av det batteriet som har minst kapasitet.

6.3 Ta ut og sette inn batteripakkene

Se bilde E på side 3. Ta ut: Trykk på knappen (15) som løser ut batteriet (18) og trekk det ut. Sette inn: Skyv inn batteripakken (18) til den smekker på plass.

7.1 Innstilling av dybdeanslaget

Løsne støttehåndtaket (7). Juster anslaget (8) til ønsket boredybde, og fest støttehåndtaket (7) igjen.

Trykk på bryterknappen (10) for å starte maskinen. Turtallet kan forandres med bryterknappen. Slipp bryterknappen (10) for å koble ut.

7.3 Valg av driftsmodus

Trykk inn sperren (12) og drei på innstil- lingsknappen (13). Boring Hammerboring (skal bare stilles inn ved bruk av slagchuck (5)) Innstilling av meiselposisjon I denne stillingen dreies meiselen til ønsket posisjon. Still deretter inn på "meisling" for å låse fast meiselen. Meisling (skal bare stilles inn ved bruk av slagchuck (5)) Når meiselen er satt inn, skal maskinen uteluk- kende brukes til meisling . Unngå skiftebevegelser på maskinen med fastspent meisel.

7.4 Stille inn meiselposisjon

- Sett inn meiselen. - Drei innstillingsknappen (13) til posisjonen . - Drei på meiselen til den er i ønsket posisjon. - Drei innstillingsknappen (13) til posisjonen . - Drei på meiselen til den går i inngrep. Når meiselen er satt inn, skal maskinen uteluk- kende brukes til meisling .

7.5 Valg av dreieretning

Omkoblingsbryteren (14) må kun betjenes når motoren står stille. Valg av dreieretning: H = høyregang (til boring, hammerboring, meis- ling, skru inn skruer) V = venstregang (skru ut skruer)

Rengjør verktøyhåndtaket før innsettingen og smør med vedlagt spesialfett (best.nr. 6.31800). Sett bare inn SDS plus-verktøy! Innsetting av verktøyet: - Drei verktøyet og skyv det inn til det går i inngrep. Stikksagbladet låses automatisk. Ta ut verktøyet Se side 2, fig. A. - Trekk verktøylåsen (4) bakover (a) i pilens retning og ta ut verktøyet (b).

7.8 Verktøybytte av selvspennende chuck

Benytt den selvspennende chucken når du skal bore uten slag i metall, tre osv. og når du skal skru. Spenne innsatsverktøyet (se bilde B side 2): Vri hylsen (2) i retningen "AUF, RELEASE" (a). Sett inn verktøyet så dypt som mulig (b) og vri hylsen i motsatt retning til den merkbare mekaniske motstanden er overvunnet (c). Advarsel! Verk- tøyet er ennå ikke fastspent. Fortsett å dreie kraftig (det må da "klikke"), inntil det ikke lenger er mulig å skru - først nå er verktøyet sikkert fastspent.

Hvis verktøytangen er myk, må den ev. etter- spennes etter kort tids boring. Merk: Skrapingen (funksjonsbetinget) som even- tuelt kan høres etter åpningen av chucken, deakti- veres ved å vri hylsen i motsatt retning. Ved chuck som sitter svært godt fast: Trekk ut nett- støpslet. Hold igjen på chucken med en skrunøkkel på chuckhodet, og vri hylsen (2) kraftig i retning "AUF, OPEN".

7.9 Metabo VibraTech (MVT)

Gir arbeid med redusert vibrasjon som skåner leddene. Trykk verken for lett eller for sterkt på håndtaket bak på maskinen. I posisjonen i midten (9) reduseres vibrasjonen mest effektivt. - Lufteåpninger: Lufteåpningene i maskinen bør rengjøres fra tid til annen. - Batteripakken må av og til tas av og kontaktom- rådet til batteripakke og maskin tørkes av med et tørt tørkle og borestøv fjernes. - Spindelen (6) skal alltid holdes ren og lett smurt. (Spesialfett: best.nr. 6.31800). - Rengjøring av selvspennende chuck: (1) Etter lengre tids bruk holdes chucken med åpningen loddrett nedover og åpne og lukk helt flere ganger. Oppsamlet støv faller da ut av åpningen. Det anbefales regelmessig bruk av rengjøringsspray på spennkjevene og spennkje- veåpningene.

Forklaring til opplysningene på s. 3 . Med forbehold om endringer med sikte på teknisk forbedring. U = Spenning i batteriet

maks. = Maksimalt slagtall W = Enkeltslagenergi S = Slageffekt m = vekt (med minste batteri) D = Diameter på spennhalsen Måleverdier iht. EN 62841. Tillatt omgivelsestemperatur ved bruk: -20 °C til 50 °C (begrenset ytelse ved temperaturer under 0 °C). Tillatt omgivelsestemperatur ved lagring: 0 °C til 30 °C Likestrøm Angitte tekniske data kan variere i henhold til de til enhver tid gjeldende normer. Emisjonsverdier Disse verdiene gjør det mulig å beregne utslip- pene til elektroverktøyet og sammenligne det med andre elektroverktøy. Den faktiske belastningen kan variere avhengig av bruksforhold og elektro- verktøyets/elektroverktøyenes tilstand. Ta hensyn til arbeidspauser og perioder med mindre belast- ning i beregningen. Sett opp vernetiltak for brukeren i henhold til de beregnede verdiene, f.eks. organisa- toriske tiltak. Totalverdi for vibrasjon (vektorsum i tre retninger) fastsatt iht. EN 62841:

h, ID = Svingningsemisjonsverdi (hammer- boring i betong)

h,HD/Cheq = Usikkerhet (vibrasjon) Typiske A-veide lydnivåer

8. Vedlikehold, rengjøring

= Usikkerhet Under arbeid kan lydnivået overskride 80 dB(A). Bruk hørselsvern!DANSKda
