| Produkttyp | Oscillerande multiverktyg |
| Märke | Bosch |
| Modell | PMF 220 CE |
| Märkeffekt | 220 W |
| Avgångseffekt | 130 W |
| Tomgångsvarvtal | 15 000 - 20 000 varv/min |
| Oscillationsvinkel | 1,4° (vänster/höger) |
| Vikt (enligt EPTA 01:2014) | 1,1 kg |
| Skyddsklass | /II (dubbel isolering) |
| Hastighetsförval | Ja, ratt med 6 lägen |
| Elektronisk konstant | Ja |
| Mjukstart | Ja |
| Tillbehörsfästsystem | Starlock / OIS (med skruv) |
| Huvudapplikationer | Sågning, kapning, slipning, skrapning, fogborttagning |
| Kompatibla material | Trä, plast, icke-järnmetaller, gips, kakel |
| Medföljande tillbehör | Sticksågblad, slipplatta, slippapper, djupanslag, insexnyckel |
| Ljudtrycksnivå | 84 dB(A) |
| Ljudeffektnivå | 95 dB(A) |
| Vibrationer (slipning, utan handtag) | 10 m/s² (K=1,5 m/s²) |
| Underhåll och rengöring | Koppla bort före rengöring; rengöra ventilationsöppningar; använda stålborste för hårdmetalltillbehör |
| Kundservice | Bosch (adresser i manualen); reservdelar på www.bosch-pt.fr |
| Allmän information | Bruksanvisning tillgänglig på flera språk; följ säkerhetsanvisningarna |
Vanliga frågor - PMF 220 CE BOSCH
Användarfrågor om PMF 220 CE BOSCH
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Elverktyg i PDF-format gratis! Hitta din manual PMF 220 CE - BOSCH och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. PMF 220 CE av märket BOSCH.

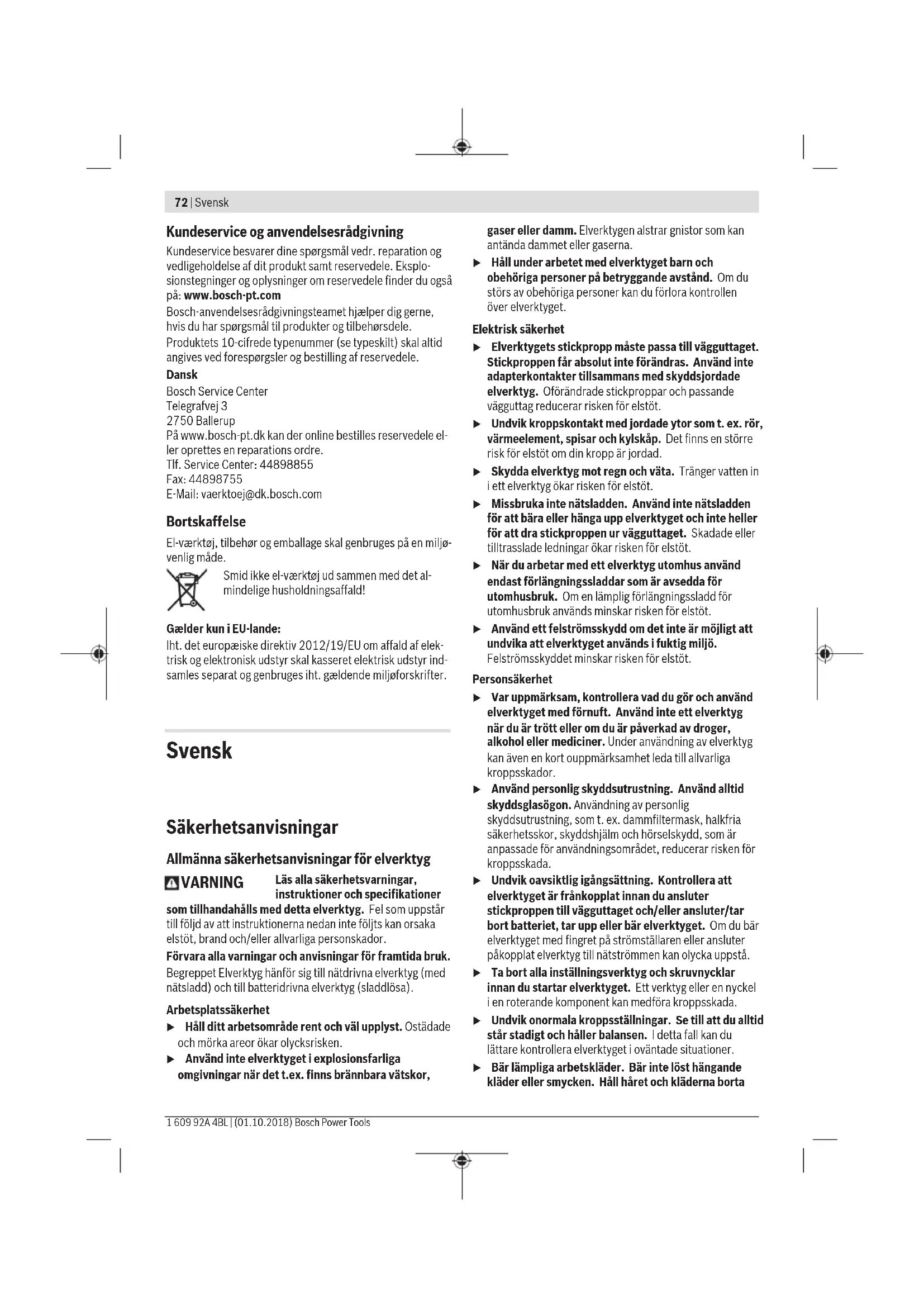

BRUKSANVISNING PMF 220 CE BOSCH
Allmänna säkerhetsanvisningar för elverktyg
WARNING
Läs alla säkerhetsvarningar, instruktioner och specifikationer
som tillhandahålls med detta elverktyg. Fel som uppstår till följd av att instruktionerna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.
Förvara alla varningar och anvisningar för framtida bruk. Begreppet Elverktyg hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).
Arbetsplatssäkerhet
Håll ditt arbetsområde rent och väl upplyst. Ostädade och mörka areor ökar olycksrisken.
Använd inte elverktyget i explosionsfarliga omgivningar när det t.ex. finns brännbara vätskor,
gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna.
Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avständ. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.
Elektrisk säkerhet
Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt.
Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad.
Skydda elverktyg mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt.
Missbruka inte nätsladden. Använd inte nätsladden för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Skadade eller tilltrasslade ledningar ökar risken för elstöt.
När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elstöt.
Använd ett felströmsskydd om det inte är möjligt att undvika att elverktyget används i fuktig miljö.
Felströmsskyddet minskar risken för elstöt.
Personsäkerhet
▶ Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte ett elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador.
Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Användning av personlig skyddsutrustning, som t. ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd, som är anpassade för användningsområdet, reducerar risken för kroppsskada.
Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå.
Ta bort alla inställningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada.
▶ Undvik onormala kroppsställningar. Se till att du alltid står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer.
Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll håret och kläderna borta
från rörliga delar. Löst hängande kläder, långt hår och smycken kan dras in av roterande delar.
När elverktyg används med dammsugnings- och -uppsamlingsutrustning, se till att dessa är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar.
Låt inte vanan att ofta använda verktygen göra att du blir slarvig och ignorerar verktygets säkerhetsprinciper. En vårdslös åtgård kan leda till allvarlig personskada inom bråkdelen av en sekund.
Korrekt användning och hantering av elverktyg
▶ Överbelasta inte elverktyget. Använd rätt elverktyg för det jobb du tänker göra. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde.
▶ Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras.
Dra stickproppen ur vägguttaget och/eller ta bort batteriet, om det kan tas ut ur elverktyget, innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgård förhindrar oavsiktlig inkoppling av elverktyget.
Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer.
▶ Underhåll elverktyg och tillbehör omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats och kontrollera orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg.
Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra.
Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå.
Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor ger ingen säker hantering och kontroll över verktyget i oväntade situationer.
Service
Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls.
Säkerhetsanvisningar för multifunktionsverktyg
Håll elverktyget i de isolerade gripytorna när du utför ett arbete där skärtillbehören kan komma i kontakt
med dolda kablar eller den egna elförsörjningskabeln. Vid kontakt med en strömförande ledning kan oskyddade metalldelar på verktyget som är strömförande ge operatören en elektrisk stöt.
Använd klämmor eller någon annan praktisk metod för att säkra och stötta arbetsstycket mot en stabil plattform. Om du håller arbetsstycket i handen eller mot din kropp är det ostadigt och du kan förlora kontrollen.
Använd endast elverktyget för torrslipning. Tränger vatten in i ett elverktyg ökar risken för elstöt.
▶ Varning för brand! Undvik överhettning av slipgodset och slipen. Töm alltid stoftbehållaren innan du tar en arbetspaus. Slipdamm i stoftsäcken, mikrofilter, papperssäcken (eller i filtersäcken resp. dammsugarens filter) kan självantända under ogynnsamma förhållanden vid t.ex. gnistor vid slipning av metaller. Risken är speciellt stor när slipstoftet är uppblandat med lack-, polyuretanrester eller andra kemiska ämnen och slipgodset är hett efter en lång tids arbete.
Se till att hålla händerna utanför sågområdet. För inte in handen under arbetsstycket. Kontakt med sågbladet medför risk för personskada.
Rengör regelbundet ventilationsöppningarna på elverktyget. Motorfläkten drar in damm i huset och en kraftig anhopning av metalldamm kan orsaka farliga elströmmar.
Använd lämpliga detektorer för att lokalisera dolda försörjningsledningar eller konsultera det lokala eldistributionsbolaget. Kontakt med elledningar kan orsaka brand och elstöt. En skadad gasledning kan leda till explosion. Inträngning i en vattenledning kan orsaka materiell skada eller elstöt.
Håll i elverktyget stadigt med båda händerna och stå stadigt. Elverktyget kan med två händer styras säkrare.
Använd skyddshandskar vid byte av insatsverktyg. Insatsverktyg blir varma om de används en längre tid.
- Skrapa inga fuktade material (t.ex. tapeter) och inte på ett fuktigt underlag. Tränger vatten in i ett elverktyg ökar risken för elstöt.
▶ Behandla inte ytan som skall bearbetas med lösningsmedelshaltiga vätskor. Genom att värma upp materialen vid skrapningen kan giftiga ångor uppstå.
▶ Var speciellt försiktig vid hantering av skrapare och kniv. Verktygen är mycket vassa. Risk för personskador.
Håll magneten på avständ från pacemakers. Magneten (7) skapar ett fält som kan påverka funktionen hos pacemakers.
Håll elverktyget borta från magnetiska dataminnen och magnetiskt känsliga apparater. På grund av magnetens (7) påverkan kan oäterkalleliga förluster inträffa.
Produkt- och prestandabeskrivning
Läs igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsinstruktionerna och anvisningarna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.
Beakta bilden i den främre delen av bruksanvisningen.
Ändamålsenlig användning
Elverktyget är avsett för sågning och kapning av trämaterial, plast, gips, järnfria metaller och infästningselement (t.ex. spikar, klamrar). Den är också lämplig för bearbetning av mjuka väggplattor och för torrslipning och skrapning av små ytor. Den är speciellt lämplig för kantnära arbeten och arbeten kant-i-kant.
Illustrerade komponenter
Numreringen av komponenterna hänvisar till illustration av elverktyget på grafiksida.
(1) På-/av-strömbrytare
(2) Inställningshjul förval av svängningstal
(3) Ventilationsöppning
(4) Handtag (isolerad greppyta)
(5) Gänga för stödhandtag
(6) Verktygsfäste
(7) Magnet
(8) Instickssågblad ^A)
(9) Spännskruv
(10) Insexnyckel
(11) Slipplatta ^A)
(12) Sliptallrik ^A)
(13) Djupanslag ^4
(14) Segmentsågblad ^A)
(15) Spännspak för dammutsug ^A)
(16) Utsugsstuts ^A)
(17) Dammutsug ^A)
(18) Utsugsslang ^A)
A) I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns.
Tekniska data
| Multiverktyg PMF 220 CE | PMF 2000 CE | |
| Artikelnummer | 3 603 A02 0.. | |
| Förval av svängningstal ● | ||
| Konstantelektronik ● | ||
| Mjukstart ● | ||
| Upptagen märkeffekt W 220 | ||
| Avgiven effekt W 130 | ||
| Multiverktyg PMF 220 CE | PMF 2000 CE | |
| Tomgångsvarvtal n_0 | min ^-1 | 15000–20000 |
| Oscilleringsvinkel vänster/höger | ° 1,4 | |
| Vikt enligtEPTA-Procedure 01:2014 | kg 1,1 | |
| Skyddsklass /II | ☐ | |
Uppgifterna gäller för en märkspänning på [U] 230 V. Vid avvikande spänning och för utföranden i vissa länder kan uppgifterna variera.
Buller-/vibrationsdata
Bullervärden framtagna enligt EN 62841-2-4.
Maskinens A-vägda ljudnivå uppnår i typiska fall: 84 dB(A); ljudeffektnivå 95 dB(A). Osäkerhet K=3 dB.
Bär hörselskydd!
Arbeta utan stödhandtag
Totala svängningsvärden a _h (vektorsumma för tre riktningar) och osäkerhet K beräknat enligt EN 62841-2-4 (slipning),
EN 62841-2-11 (sågning):
Slipning: a_h=10 m/s^2 , K=1,5 m/ s^2 ,
Sågning med instickssågblad: a_h=16 m/s^2 , K=2 m/s^2 ,
Sågning med segmentsågblad: a_n=14 m/s^2 , K=3 m/s^2 ,
Skrapning: a_h=12 m/s^2 , K=1,5 m/ s^2 .
Arbete med stödhandtag
Totala svängningsvärden a_h (vektorsumma för tre riktningar) och osäkerhet K beräknat enligt EN 62841-2-4 (slipning), EN 62841-2-11 (sågning):
Slipning: a_h=9 m/s^2 , K=1,5 m/ s^2 ,
Sågning med instickssågblad: a_h=17 m/s^2 , K=2 m/s^2 ,
Sågning med segmentsågblad: a_h=18,5 m/s^2 , K=3 m/s^2 , Skrapning: a_h=16 m/s^2 , K=1,5 m/s^2 .
Den vibrationsnivå och det bullervärde, som anges i dessa anvisningar har uppmätts enligt en mätmetod som normerats i EN 62841 och kan användas för att jämföra elverktyg med varandra. Mätmetoden är även lämplig för preliminär bedömning av vibrations- och bullernivån. Den angivna vibrations- och bullernivån representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget används för andra ändamål, med andra insatsverktyg eller inte underhållits ordentligt kan vibrations- och bullernivån avvika. Då kan vibrations- och bullernivån under arbetsperioden öka betydligt under hela arbetstiden. För en exakt bedömning av vibrations- och bullernivån bör även de tider beaktas när elverktyget är avstängt eller är igång, men inte används. Detta reducerar vibrations- och bullerbelastningen för den totala arbetsperioden betydligt.
Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan t. ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisation av arbetsförloppen.
Svensk|75
Montage
- Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget.
Verktygsbyte
Bär skyddshandskar vid verktygsbyte. Skaderisk föreligger vid beröring av insatsverktygen.
Välja insatsverktyg
Observera de insatsverktyg som är avsedda för ditt elverktyg.
Nedanstående tabell visar exempel på insatsverktyg. Ytterligare insatsverktyg finns i det omfattande tillbehörsprogrammet från Bosch.
Insatsverktyg PMF 220 CE
PMF 2000 CE
| STARLOCK | √ | |
| STARLOCK PLUS | × | |
| STARLOCK MAX | × |
Insatsverktyg Material Användning
 | Bimetall-segmentsågblad | Trämaterial, plast, järnfria metaller | Kap- och instickssågningar, även för kantnära sågning, hörn och svåråtkomliga områden, Exempel: avkortning av monterade golvister eller dörrkarmar, instickssågningar vid anpassning av golvpaneler |
 | Slipplatta för slipblad serie Delta 93 mm | Beroende på slipblad Punktslipning på kanter, i hörn eller svåråtkomliga ställen, beroende på slipblad t.ex. för slipning av trä, färg, lack, stenFiber för rengöring och för strukturering av trä, rostborttagning på metaller och för slipning av lacker, poleringsfilt för förpolering | |
 | Profilslip Trä, rör/profiler, färger, lacker, filler, metall | Bekväm och effektiv slipning av profiler upp till endiameter på 55 mm;röda slipblad för slipning av trä, rör/profiler, lacker, filler och metall | |
 | Bimetall-instickssågblad trä och metall | Mjukt trä, mjuk plast, gips, tunna profiler i aluminium och metallegering, tunn plåt, ohärdade spikar och skruvar | Mindre kap- och instickssågningarExempel: skära utstansningar för eluttag, kapa kopparrör jämnt, instickssågningar i gipsplattorFiligrana anpassningsarbeten i trä;Exempel: ursparningar för lås och eftersågning av beslag |
 | HCS-instickssågblad trä | Trämaterial, mjuk plast Kap- och djupa instickssågningar, även för kantnära sågning, i hörn och svåråtkomliga ställenExempel: smala instickssågningar i massivt trä för inbyggnad av ventilationsgaller | |
 | Bi-metall doppssågblad för hårda träslag | Hårt trä, belagda plattorDoppsnitt i ytbehandlade plattor eller hårda träslag;exempel: inmontering av takfönster | |
 | HM-doppsågblad metall | Metall, kraftigt abrasiva material, glasfiber, gips, cementbundet fiberplattor | Instickssågningar i kraftigt abrasiva material eller metallExempel: tillskärning av köksfrontövertäckningar, enkel kapning av härdade skruvar, spikar och rostfritt stål |
 | Bimetall-instickssågblad trä och metall | Mjukt trä, hårt trä, fanér, plastbelagda plattor, ohärdade spikar och skruvar | Doppsnitt i ytbehandlade plattor eller hårt trä;Exempel: kapa dörrsargar, ursparningar för en hyllbräda |
76|Svensk
Insatsverktyg Material Användning
 | Räfflat HM-segmentsågblad | Cementfogar, mjukt väggkakel, glasfiberförstärkt plast, lättbetong | Tillskärning och kapning i kantnära områden, i hörn eller svåråtkomliga ställenExempel: borttagning av fogar mellan kakelplattor vid renovering, skära utstansningar i kakel, gipsplattor eller plast |
 | Diamant-Riff-segmentssågblad | Cementfogar, mjukt väggkakel, epoxidharts, glasfiberförstärkt plast | Exakt utfräsning och kapning av klinker-fogmaterial, epoxidhartser och glasfiberförstärkta plaster;Exempel: utskärning av mindre utskärningar i mjuk väggklinkler och fräsning av ursparningar i glasfiberförstärkt plast |
 | Räfflad HM-deltaplatta | Murbruk, betongrester, trä, abrasiva material | Raspa och slipa på hårt underlag;Exempel: borttagning av mortel och borttagning av kakel- och klinkerlim (t.ex. vid borttagning av skadade plattor), borttagning av mattlimrester |
 | HM-Riff-mortelborttagare | Murbruk, fogar, epoxidharts, glasfiberförstärkt plast, abrasiva material | Utfräsning och kapning av fog- och kakel- och klinkermaterial, liksom raspning och slipning på hårt underlag;Exempel: borttagning av kakel- och klinkerlim och fogmortel |
 | HCS multi-kniv Takpapp, mattor, konstgräs, kartong, PVC-golv | Snabba och exakta snitt i mjuka material och flexibla abrasiva material;Exempel: skära mattor, kartong, PVC-golv, takpapp etc. | |
 | Skrapa, fast Mattor, murbruk, betong, kakellim | Skrapa på hårt underlag;Exempel: borttagning av mortel, kakel- och klinkerlim, betong- och mattlimsrester | |
 | Skrapa, flexibel Mattlim, färgrester, silikon | Flexibel skrapning på mjukt underlag;Exempel: borttagning av silikonfogar, mattlims- och färgrester | |
 | Tandad bimetall-segmentslipkniv | Isoleringsmaterial, isoleringsplattor, golvplattor, stegisoleringsplattor, kartong, mattor, gummi, läder | Exakta snitt i mjuka materialExempel: Kapning av isoleringsplattor, ytplan kapning av utstickande isoleringsmaterial |
 | HM-Riff-slipfingrar Trä, färg Slipning av trä och färg på svåråtkomliga ställen utan slippapperExempel: slipning av färg mellan fönsterluckslameller, slipning av trägolv i hörn | ||
 | HM-Riff-doppsågblad Glasfiber, murbruk, trä Doppsnitt i kraftigt abrasiva material;Exempel: fräsning av tunn mosaikkakel eller klinker | ||
 | HCS-universalfogskärare | Expansionsfogar, fönsterkitt, isoleringsmaterial (stenull) | Skära och kapa mjuka materialExempel: skära silikon-expansionsfogar eller fönsterkitt |
| Montera/byta insatsverktyg (se bild A och B)Ta ut ev monterat insatsverktyg.För att ta ut insatsverktyget, använd insexnyckeln (10) och lossa spännskruven (9) och ta av verktyget.Sätt önskat insatsverktyg (t.ex. instickssågblad (8)) på verktygsfästet (6) så att den böjda delen pekar neråt (se bild | på grafiksidan, skriften på insatsverktyget ska kunna läsas ovanifrån).Vrid insatsverktyget till en position som är gynnsam för arbetet som ska utföras och låt det snäppa fast i verktygsfästet (6). Tolv positioner som är förskjutna med 30° är möjliga. | ||
Montera/byta insatsverktyg (se bild A och B)
För en lättare montering håller den inbyggda magneten (7) insatsverktyget i önskad position.
Sätt fast insatsverktyget med spännskruven (9). Dra åt spännskruven med insexnyckeln (10) tills den ligger an mot insatsverktyget.
- Kontrollera att insatsverktyget sitter fast. Felaktigt eller löst monterade insatsverktyg kan lossna under drift och utgöra en risk.
Montera och ställa in djupanslag
Djupanslaget (13) kan användas vid arbete med segmentsågblad.
Ta ut ev monterat insatsverktyg.
Skjut djupanslaget (13) till anslag och med skriften pekande uppåt över verktygsfästet (6) på elverktygets spännhals.
Djupanslaget är avsett för följande sågdjup:
- Med segmentsågblad ACZ 85 .. med diameter på 85 mm: sågdjup 8 mm, 10 mm, 12 mm och 14 mm (information på djupanslaget i större skrift och utan klamrar).
- Med segmentsågblad ACZ 100 .. med diameter på 100 mm: sågdjup 14 mm, 16 mm, 18 mm och 20 mm (information på djupanslaget i mindre skrift inom klamrar).
Sätt in passande segmentsågblad för önskat kapningsdjup. Skjut djupanslaget (13) från verktygsfästet (6) i riktning mot insatsverktyget tills det kan roteras fritt. Vrid djupanslaget (13) så att önskat sågdjup ligger över det avsnitt av sågbladet som ska användas vid sågning. Skjut djupanslaget (13) till anslag på elverktygets spännhals.
Ta av djupanslaget (13) för alla andra sågdjup och för arbete med andra insatsverktyg. Ta av insatsverktyget och dra djupanslaget från spännhalsen.
Det vibrationsdämpande extra handtaget gör att arbetet blir säkrare och behagligare.
Skruva fast stödhandtaget till höger eller vänster på drevhuvudets gånga (5) beroende på arbetssättet.
Använd inte elverktyget om stödhandtaget är skadat. Utför aldrig några ändringar på stödhandtaget.
Val av slipblad
Olika slipblad finns tillgängliga beroende på vilket material som används och önskad avverkning:
Slipblad Material Användning Kornstorlek
 Röd kvalitet | - Samtliga trämaterial(t.ex. hårda och mjukaträslag, spånplattor,byggplattor)- Metallmaterial | För förslipning av t.ex. råa och ohyvlade balkar ochbrädor | grov 40 | 60 |
| För planslipning och utjämning av mindre ojämnheter medel 80 | 100120 | |||
| För färdig- och finslipning av trä fin 180 | 240320400 | |||
 Vit kvalitet | - Färg- Lack- Fyllare- Spackel | För nedslipning av färg grov 40 | 60 | |
| För slipning av grundfärg (t.ex borttagning avpenselstreck, färgdroppar och rinningar) | medel 80 | 100120 | ||
| För avslutande slipning av grundfärger innan lackering fin 180 | 240320 | |||
Sätta på/byta ut slipbladet på slipplattan
Slipplattan (11) är utrustad med ett kardborrefäste så att slipblad kan fästas snabbt och enkelt.
Knacka ut kardborrefästet på slipplattan (11) innan du sätter på slipbladet (12) för att få optimalt fäste.
Sätt slipbladet (12) längs ena sidan av slipplattan (11), lägg hela slipbladet på slipplattan och tryck fast det ordentligt.
För att säkerställa en optimal stoftbortsugning kontrollerar du att utstansningarna i slipbladet stämmer överens med borrhålen på slipplattan.
För att ta av slipbladet (12), ta tag i ena sidan och dra av det från slipplattan (11).
Du kan använda alla slipblad, polerings- och rengöringsfibrer i serien 93 mm i tillbehörsprogrammet från Bosch.
Sliptillbehör som filt/poleringsfilt sätts på slipplattan på samma sätt.
Damm-/spånutsugning
Dammet från material som t. ex. blyhaltig målning, vissa träslag, mineraler och metall kan vara hälsovådligt. Beröring eller inandning av dammet kan orsaka allergiska reaktioner och/eller andningsbesvär hos användaren eller personer som uppehåller sig i närheten.
Vissa damm från ek eller bok anses vara cancerogena, speciellt då i förbindelse med tillsatsämnen för
78 | Svensk
träbehandling (kromat, träkonserveringsmedel). Endast yrkesmän får bearbeta asbesthaltigt material.
- Använd om möjligt en för materialet lämplig dammutsugning.
– Se till att arbetsplatsen är väl ventilerad. - Vi rekommenderar ett andningsskydd i filterklass P2.
Beakta de föreskrifter som i aktuellt land gäller för bearbetat material.
▶ Undvik dammanhopning på arbetsplatsen. Damm kan lätt självantändas.
Ansluta dammutsug (se bild C)
Dammutsug (17) är endast avsett för arbeten med slipplattan (11) i kombination med andra insatsverktyg kan det inte användas.
Anslut alltid ett dammutsug vid slipning.
Vid montering av dammutsug (17) (tillbehör), ta av insatsverktyget och djupanslaget (13).
Skjut dammutsuget (17) till anslag över verktygsfästet (6) på elverktygets spännhals. Vrid dammbortsugningen till den önskade positionen (ej direkt under elverktyget). Tryck på spännspaken (15) för att fixera dammutsuget.
Sätt utsugsslangens (18) verktygsmuff på utsugsstutsen (16). Anslut utsugsslangen (18) till en dammsugare (tillbehör).
En översikt över anslutning till olika sugare finns i slutet av denna bruksanvisning.
Sugen måste vara lämplig för det material som ska bearbetas.
Använd en specialsug för att suga hälsovådligt och cancerframkallande eller torrt damm.
Drift
Driftstart
- Kontrollera nätspänningen! Kontrollera att strömkällans spänning överensstämmer med uppgifterna på elverktygets typskylt.
In- och urkoppling
Se till att du kan manövrera på-/av-strömbrytaren utan att släppa handtaget.
För att starta elverktyget, skjut på-/avknappen (1) framåt så att "I" visas på brytaren.
Den elektroniska mjukstarten begränsar vridmomentet vid påslagning och ökar motorns livslängd.
Konstantelektroniken håller svängningstalet på tomgång och belastningen nästan konstant och säkerställer jämna arbetsprestanda.
För att stänga av elverktyget, skjut på-/avknappen (1) bakåt så att "0" visas.
Förval av svängningstal
Med reglaget svängningsförval (2) kan du förvälja svängningstalet och ändra det under drift.
Lämpligt svängningstal beror på material och arbetsförhållande. Prova fram den bästa inställningen genom praktiska försök.
Vid sågning, kapning och slipning av hårda material som trä eller metall rekommenderas svängningsnivån "6", vid mjukare material som t.ex. plast svängningstal "4".
Arbetsanvisningar
- Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget.
▶ Vänta tills elverktyget stannat helt innan du lägger bort det.
Observera: håll inte för ventilationsöppningen (3) på elverktyget under arbetet, då det kan reducera elverktygets livslängd.
Arbetsprincip
Genom den oscillerande driften oscillerar insatsverktyget upp till 20000 ggr per minut och med 2,8° fram och tillbaka. Det gör det möjligt att arbeta med precision även där det är trångt.
Arbeta med lågt och jämnt tryck på verktyget, annars försämras prestandan och insatsverktyget kan fastna.
Flytta elverktyget fram och tillbaka under arbetet så att insatsverktyget inte hettas upp eller fastnar.
Sågning
Använd endast oskadade, felfria sågblad. Deformerade eller oskarpa sågblad kan brytas, negativt påverka snittet eller orsaka bakslag.
▶ Beakta lagstadgade bestämmelser och rekommendationer från materialtillverkaren vid sågning av lättviktsmaterial.
▶ Inga mjuka material såsom trä, gipskartong eller liknande får bearbetas med doppsågning!
Innan sågning med HCS-sågblad i trä, spånplattor, byggmaterial osv., kontrollera att alla främmande föremål som spikar, skruvar o.l. har avlägsnats. Ta eventuellt bort de främmande föremålen eller använd bimetall-sågblad.
Kapa
Observera: vid kapning av kakel, observera att insatsverktyget utsätts för hög förslitning under längre användning.
Slipa
Avverkningseffekten och slipbilden är i hög grad beroende av valt slipblad, förvalt svängningstalsteg och anliggningstrycket.
Endast felfria slipblad ger en god slipeffekt och skonar samtidigt elverktyget.
Ett jämnt anliggningstryck förlänger slipbladens livslängd.
Ett kraftigt ökat anliggningstryck ger inte en högre slipeffekt utan ett ökat slitage på elverktyget och slipbladet.
För precis slipning av kanter, hörn och svåråtkomliga ställen kan du också arbeta med endast spetsen eller en kant av slipplattan.
Vid punktslipning kan slipbladet värmas upp kraftigt.
Reducera svängningstalet och presstrycket och låt slipbladet svalna regelbundet.
Ett slipblad, som använts för slipning av metall får inte längre användas för andra material.
Använd endast original-tillbehör från Bosch.
Anslut alltid ett dammutsug vid slipning.
Skrapning
Välj ett högt svängningstal vid skrapning.
Arbeta med flat vinkel och lågt presstryck vid arbeten på mjukt underlag (t.ex. trä). Annars kan spateln skära in i underlaget.
Underhåll och service
Underhåll och rengöring
▶ Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget.
Håll elverktyget och dess ventilationsöppningar rena för bra och säkert arbete.
Rengör räfflade insatsverktyg (tillbehör) med en trådborste. Om nätsladden för bibehållande av verktygets säkerhet måste bytas ut, ska byte ske hos Bosch eller en auktoriserad serviceverkstad för Bosch-elverktyg.
Kundtjänst och applikationsrådgivning
Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Explosionsritningar och informationer om reservdelar hittar du också under:
www.bosch-pt.com
Boschs applikationsrådgivnings-team hjälper dig gärna med frågor om våra produkter och tillbehören till dem.
Ange alltid det 10-siffriga produktnumret, som finns på produktens typskylt, vid förfrågningar och reservdelsbeställningar.
Svenska
Elverktyg, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.
Släng inte elverktyg bland hushållsavfallet!
Endast för EU-länder:
Enligt det europeiska direktivet 2012/19/EU om förbrukade elektriska och elektroniska apparater och dess omsättning i nationell rätt måste obrukbara elverktyg omhändertas separat och på ett miljövänligt sätt lämnas in för återvinning.
Norsk
Slipeark Materiale Bruksområde Grovhet
Slipeark Materiale Bruksområde Grovhet
