| Produkttype | Oscillerende multifunksjonsverktøy |
| Merke | Bosch |
| Modell | PMF 220 CE |
| Nominell opptatt effekt | 220 W |
| Avgitt effekt | 130 W |
| Tomgangshastighet | 15 000 - 20 000 o/min |
| Svingningsvinkel | 1,4 ° (venstre/høyre) |
| Vekt (i henhold til EPTA 01:2014) | 1,1 kg |
| Beskyttelsesklasse | /II (dobbeltisolert) |
| Forhåndsvalg av hastighet | Ja, hjul med 6 posisjoner |
| Konstant elektronikk | Ja |
| Mykstart | Ja |
| Festesystem for tilbehør | Starlock / OIS (via skrue) |
| Hovedapplikasjoner | Saging, kapping, sliping, skraping, fuging |
| Kompatible materialer | Tre, plast, ikke-jernholdige metaller, gips, fliser |
| Inkludert tilbehør | Dykkblad, slipeplate, slipeark, dybdeanslag, unbrakonøkkel |
| Lydtrykknivå | 84 dB(A) |
| Lydeffektnivå | 95 dB(A) |
| Vibrasjoner (sliping, uten håndtak) | 10 m/s² (K=1,5 m/s²) |
| Vedlikehold og rengjøring | Koble fra før rengjøring; rengjør ventilasjonsåpningene; bruk stålbørste for karbidtilbehør |
| Ettermarkedsservice | Bosch (kontaktinfo i bruksanvisningen); reservedeler på www.bosch-pt.fr |
| Generell informasjon | Bruksanvisning tilgjengelig på flere språk; følg sikkerhetsanvisningene |
Ofte stilte spørsmål - PMF 220 CE BOSCH
Brukerspørsmål om PMF 220 CE BOSCH
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Elektrisk verktøy i PDF-format gratis! Finn veiledningen din PMF 220 CE - BOSCH og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. PMF 220 CE av merket BOSCH.
BRUKSANVISNING PMF 220 CE BOSCH
Dermed sikres størst mulig maskinsikkerhed.
Produkt- og ydelsesbeskrivelse
Dybdeanslaget er beregnet til følgende snitdybder:
- Med segmentsavklinger ACZ 85 .. med diameter 85 mm: Snitdybder 8 mm, 10 mm, 12 mm og 14 mm (angivelse på dybdeanslaget med større skrift og uden parentes).
- Med segmentsavklinger ACZ 100 .. med diameter 100 mm: Snitdybder 14 mm, 16 mm, 18 mm og 20 mm (angivelse på dybdeanslaget med mindre skrift og i parentes).
Slibeblad Materiale Anvendelse Kornstørrelse
Støvsugeren skal være egnet til det materiale, som skal op- suges.
Vedligeholdelse og service
Vedligeholdelse og rengøring
Kundeservice og anvendelsesrådgivning
Generelle sikkerhetsanvisninger for elektroverktøy
ADVARSEL
Les alle sikkerhetsanvisningene, instruksjonene, illustrasjonene og
spesifikasjonene som følger med dette elektroverktøyet. Manglende overholdelse av anvisningene nedenfor kan medføre elektrisk støt, brann og/eller alvorlige personskader.
Ta godt vare på alle advarslene og all informasjonen.
Med begrepet "elektroverktøy" i advarslene menes nettdrevne (med ledning) elektroverktøy eller batteridrevne (uten ledning) elektroverktøy.
Sikkerhet på arbeidsplassen
Sørg for at arbeidsplassen til enhver tid er ryddig og har god belysning. Rot eller dårlig lys innebærer stor fare for uhell.
Bruk ikke elektroverktøy i eksplosjonsfarlige omgivelser, for eksempel der det finnes brennbare væsker, gasser eller støv. Elektroverktøy lager gnister som kan antenne støv eller damp.
Hold barn og andre personer unna når et elektroverktøy brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet.
Elektrisk sikkerhet
Støpselet til elektroverktøyet må passe i stikkontakten. Støpselet må ikke endres på noen måte. Bruk ikke adapterstøpsler sammen med jordede elektroverktøy. Bruk av støpsler som ikke er forandret på og passende stikkontakter, reduserer risikoen for elektrisk støt.
▶ Unngå kroppskontakt med jordede overflater som rør, radiatorer, komfyrer og kjøleskap. Det er større fare for elektrisk støt hvis kroppen din er jordet.
▶ Elektroverktøy må ikke utsettes for regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt.
Ikke bruk ledningen til andre formål enn den er beregnet for. Bruk aldri ledningen til å bære eller trekke elektroverktøyet eller koble det fra

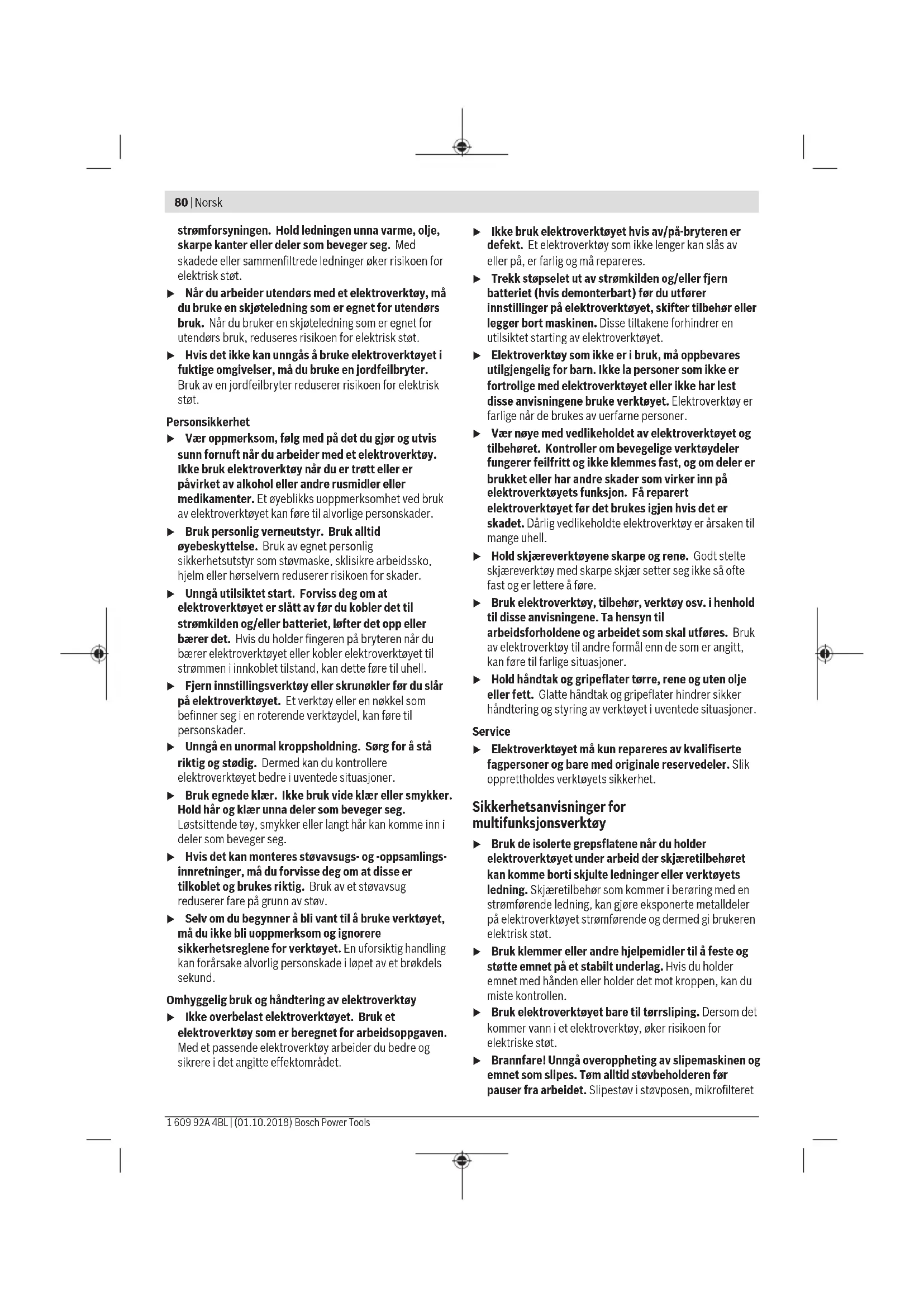

80|Norsk
strømforsyningen. Hold ledningen unna varme, olje, skarpe kanter eller deler som beveger seg. Med skadede eller sammenfiltrede ledninger øker risikoen for elektrisk støt.
Når du arbeider utendørs med et elektroverktøy, må du bruke en skjøteledning som er egnet for utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektrisk støt.
Hvis det ikke kan unngås å bruke elektroverktøyet i fuktige omgivelser, må du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektrisk støt.
Personsikkerhet
Vær oppmerksom, følg med på det du gjør og utvis sunn fornuft når du arbeider med et elektroverktøy. Ikke bruk elektroverktøy når du er trøtt eller er påvirket av alkohol eller andre rusmidler eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan føre til alvorlige personskader.
▶ Bruk personlig verneutstyr. Bruk alltid øyebeskyttelse. Bruk av egnet personlig sikkerhetsutstyr som støvmaske, sklisikre arbeidssko, hjelm eller hørselvern reduserer risikoen for skader.
▶ Unngå utilsiktet start. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømkilden og/eller batteriet, løfter det opp eller bærer det. Hvis du holder fingeren på bryteren når du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen i innkoblet tilstand, kan dette føre til uhell.
Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende verktøydel, kan føre til personskader.
▶ Unngå en unormal kroppsholdning. Sørg for å stå riktig og stødig. Dermed kan du kontrollere elektroverktøyet bedre i uventede situasjoner.
▶ Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold här og klær unna deler som beveger seg.
Løstsittende tøy, smykker eller langt här kan komme inn i deler som beveger seg.
Hvis det kan monteres støvavsugs- og -oppsamlings-innretninger, må du forvisse deg om at disse er tilkoblet og brukes riktig. Bruk av et støvavsug reduserer fare på grunn av støv.
▶ Selv om du begynner å bli vant til å bruke verktøyet, må du ikke bli uoppmerksom og ignorere sikkerhetsreglene for verktøyet. En uforsiktig handling kan forårsake alvorlig personskade i løpet av et brøkdels sekund.
Omhyggelig bruk og håndtering av elektroverktøy
Ikke overbelast elektroverktøyet. Bruk et elektroverktøy som er beregnet for arbeidsoppgaven. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet.
Ikke bruk elektroverktøyet hvis av/på-bryteren er defekt. Et elektroverktøy som ikke lenger kan slås av eller på, er farlig og må repareres.
▶ Trekk støpselet ut av strømkilden og/eller fjern batteriet (hvis demonterbart) før du utfører innstillinger på elektroverktøyet, skifter tilbehør eller legger bort maskinen. Disse tiltakene forhindrer en utilsiktet starting av elektroverktøyet.
Elektroverktøy som ikke er i bruk, må oppbevares utilgjengelig for barn. Ikke la personer som ikke er fortrolige med elektroverktøyet eller ikke har lest disse anvisningene bruke verktøyet. Elektroverktøy er farlige når de brukes av uerfarne personer.
Vær nøye med vedlikeholdet av elektroverktøyet og tilbehøret. Kontroller om bevegelige verktøydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller har andre skader som virker inn på elektroverktøyets funksjon. Få reparert elektroverktøyet før det brukes igjen hvis det er skadet. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell.
▶ Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre.
Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn de som er angitt, kan føre til farlige situasjoner.
▶ Hold håndtak og gripeflater tørre, rene og uten olje eller fett. Glatte håndtak og gripeflater hindrer sikker håndtering og styring av verktøyet i uventede situasjoner.
Service
▶ Elektroverktøyet må kun repareres av kvalifiserte fagpersoner og bare med originale reservedeler. Slik opprettholdes verktøyets sikkerhet.
Sikkerhetsanvisninger for multifunksjonsverktøy
Bruk de isolerte grepsflatene når du holder elektroverktøyet under arbeid der skjæretilbehøret kan komme borti skjulte ledninger eller verktøyets ledning. Skjæretilbehør som kommer i berøring med en strømførende ledning, kan gjøre eksponerte metalldeler på elektroverktøyet strømførende og dermed gi brukeren elektrisk støt.
Bruk klemmer eller andre hjelpemidler til å feste og støtte emnet på et stabilt underlag. Hvis du holder emnet med hånden eller holder det mot kroppen, kan du miste kontrollen.
▶ Bruk elektroverktøyet bare til tørrsliping. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt.
Brannfare! Unngå overoppheting av slipemaskinen og emnet som slides. Tøm alltid støvbeholderen før pauser fra arbeidet. Slipestøv i støvposen, mikrofilteret
eller papirposen (eller i filterposen hhv. filteret til støvsugeren) kan selvantenne ved ugunstige forhold som for eksempel gnistregn ved sliping av metaller. Faren er ekstra stor hvis slipestøvet blandes med lakk eller polyuretanrester eller andre kjemiske stoffer og emnet er varmt etter langvarig sliping.
▶ Hold hendene borte fra sageområdet. Ikke grip under emnet. Ved kontakt med sagbladet er det fare for skader.
Rengjør ventilasjonsslissen til elektroverktøyet jevnlig. Motorviften trekker støv inn i huset, og en stor oppsamling av metallstøv kan medføre elektrisk fare.
Bruk egnede detektorer for å finne skjulte strøm-/gass-/vannledninger, eller spør hos det lokale forsyningsselskapet. Kontakt med elektriske ledninger kan medføre brann og elektrisk støt. Skader på en gassledning kan føre til eksplosjon. Inntrenging i en vannledning forårsaker materielle skader og kan medføre elektriske støt.
▶ Hold elektroverktøyet godt fast med megge hendene under arbeidet, og pass på at du står stødig.
Elektroverktøyet føres sikrere med begge hender.
▶ Bruk vernehansker när du bytter innsatsverktøy. Innsatsverktøyene blir varme när de brukes lenge.
Ikke skrap på fuktede materialer (f.eks. tapet) eller på fuktig underlag. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt.
- Flaten som skal bearbeides, må ikke behandles med løsemiddelholdige væsker. Når materialene varmes opp under skrapingen, kan det oppstå giftig damp.
- Utvis stor forsiktighet ved håndtering av skraper og kniver. Det er fare for å skade seg på de svært skarpe verktøyene.
Magneten må ikke komme i nærheten av pacemakere. Magneten (7) genererer et felt som kan virke inn på funksjonen til pacemakere.
▶ Elektroverktøyet må holdes i avstand fra magnetiske datalagringsmedier og magnetfølsomt utstyr.
Virkningen til magneten (7) kan føre til permanente tap av data.
Produktbeskrivelse og ytelsesspesifikasjoner
Les sikkerhetsanvisningene og instruksene. Hvis ikke sikkerhetsanvisningene og instruksene tas til følge, kan det oppstå elektrisk støt, brann og/eller alvorlige personskader.
Se illustrasjonene i begynnelsen av bruksanvisningen.
Forskriftsmessig bruk
Elektroverktøyet er beregnet for saging og kapping av treverk, plast, gips, ikke-jernholdige metaller og festeelementer (f.eks. spikre og stifter). Det egner seg også
for bearbeiding av myke veggfliser og til tørrsliping og skraping av små flater. Det passer spesielt godt til arbeid nær kanter og i flukt med andre flater.
Illustrerte komponenter
Nummereringen av de illustrerte komponentene gjelder for bildet av elektroverktøyet på illustrasjonssiden.
(1) På-/av-bryter
(2) Hjul for innstilling av oscillasjonshastighet
(3) Ventilasjonsåpning
(4) Händtak (isolert grepsflate)
(5) Gjenger for ekstrahåndtak
(6) Verktøyfeste
(7) Magnet
(8) Dykksagblad ^A)
(9) Spennskrue
(10) Unbrakonøkkel
(11) Slipeplate ^4
(12) Slipeark ^4
(13) Dybdeanlegg ^A)
(14) Segmentsagblad ^A)
(15) Spennspak for støvavsug ^A
(16) Sugestuss ^A)
(17) Støvavsug ^A)
(18) Sugeslange ^A)
| Multiverktøy PMF 220 CE | |
| PMF 2000 CE | |
| Artikkelnummer | 3 603 A02 0.. |
| Forhåndsinnstilling av oscillasjonshastighet | ● |
| Konstantelektronikk ● | |
| Mykstart ● | |
| Opptatt effekt W 220 | |
| Avgitt effekt W 130 | |
| Tomgangsturtall0 | o/min 15000–20000 |
| Oscillasjonsvinkel venstre/høyre | °1,4 |
| Vekt i samsvar med EPTA-Procedure 01:2014 | kg 1,1 |
| Kapslingsgrad / II | ☐ |
Angivelsene gjelder for merkespenning [U] på 230 V. Ved avvikende spenning og på utførelser for bestemte land kan disse angivelsene variere.
82 | Norsk
Støy-/vibrasjonsinformasjon
Støyemisjon målt i henhold til EN 62841-2-4.
Vanlig A-støynivå for elektroverktøyet: 84 dB(A); lydeffektnivå 95 dB(A). Usikkerhet K=3 dB.
Bruk hørselsvern!
Arbeid uten ekstrahåndtak
Vibrasjonsverdi totalt a_h (vektorsum av tre retninger) og usikkerhet K beregnet i samsvar med
Vibrasjonsverdi totalt a_n (vektorsum av tre retninger) og usikkerhet K beregnet i samsvar med
Vibrasjonsnivået og støyutslippet som er angitt i disse anvisningene er målt iht. en målemetode som er standardisert i EN 62841 og kan brukes til sammenligning av elektroverktøy. Verdiene egner seg også til en foreløpig estimering av vibrasjonsnivået og støyutslippet.
Angitt vibrasjonsnivå og støyutslipp representerer de hovedsakelige bruksområdene til elektroverktøyet. Men hvis elektroverktøyet brukes til andre formål, med andre innsatsverktøy eller utilstrekkelig vedlikehold, kan vibrasjonsnivået og støyutslippet avvike fra det som er angitt. Dette kan føre til en betydelig økning av
vibrasjonsnivået og støyutslippet for hele arbeidstidsrommet.
For en nøyaktig vurdering av vibrasjonsnivået og støyutslippet skal det også tas hensyn til de tidene verktøyet er slått av, eller går, men ikke faktisk er i bruk. Dette kan redusere vibrasjonsnivået og støyutslippet for hele arbeidstidsrommet betraktelig.
Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot vibrasjonenes virkning, som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, organisere arbeidsforløpene.
Montering
Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten.
Verktøyskifte
▶ Bruk beskyttelseshansker ved skifte av verktøy.
Berøring av innsatsverktøyet medfører fare for skader.
Velge innsatsverktøy
Bruk bare innsatsverktøy som er beregnet for ditt elektroverktøy.
| Innsatsverktøy PMF 220 CE | PMF 2000 CE | |
| STARLOCK | √ | |
| STARLOCK PLUS | ✕ | |
| STARLOCK MAX | ✕ | |
Tabellen nedenfor viser eksempler på innsatsverktøy. Du finner flere innsatsverktøy i Bosch omfattende tilbehørssortiment.
Innsatsverktøy Materiale Bruksområde
 | Bimetall-segmentsagblad | Tre, plast, ikke-jernholdige metaller | Kapping og dykksaging, også saging nær kanter, i hjørner og på vanskelig tilgjengelige steder, for eksempel forkorting av monterte gulvlister eller dørkarmer, dykkutt ved tilpassing av gulvplank |
 | Slipeplate for slipeblad serie Delta 93 mm | avhengig av slipebladet Overflatesliping av kanter, i hjørner eller på vanskelig tilgjengelige steder, avhengig av slipebladet, for eksempel sliping av tre, maling, lakk, stein,Duker for rengjøring og strukturering av tre, rustfjerning på metall og sliping av lakk, poleringsfilt for forpolering | |
 | Profilslipemaskin Tre, rør/profiler, maling, lakk, fyller, metall | Komfortabel og effektiv sliping av profiler med diameter på opptil 55 mm;Røde slipeblad for sliping av tre, rør/profiler, lakk, fyller og metall | |
 | Bimetall-dykksagblad tre og metall | Mykt tre, myk plast, gipsplate, tynnveggede aluminiumsprofiler og profiler av ikke-jernholdig | Mindre kappe- og dykkutt, for eksempel utsparinger for stikkontakter, nøyaktig kapping av kobberrør, dykkutt i gipsplater |
Innsatsverktøy Materiale Bruksområde
| metall, tynne plater, uherdede spikre og skruer | Tilpasningsarbeider i tre; for eksempel saging av utsparinger for låser og beslag | ||
 | HCS-dykksagblad tre | Tre, myk plast Kapping og dyp dykksaging, også saging nær kanter, i hjørner og på vanskelig tilgjengelige steder, for eksempel smale dykkutt i massivt treverk for montering av ventilasjonsgitter | |
 | Bimetall-dykksagblad hardt tre | Hardtre, laminatplater Dykkutt i laminatplater eller hardtre, eksempel montering av takvinduer | |
 | HM-dykksagblad metall | Metall, sterkt slipende materialer, glassfiber, gipsplate, sementbundne fiberplater | Dykkutt i sterkt slipende materialer eller metall, for eksempel saging av frontpaneler til kjøkken, enkel saging gjennom herdede skruer, spikre og rustfritt stål |
 | Bimetall-dykksagblad tre og metall | Mykt og hardt tre, finerplater, plater med plastbelegg, uherdede spikre og skruer | Dykkutt i plater med plastoverflate eller hardtre, for eksempel forkorting av dørkarmer, utsparinger for ledningsrør |
 | HM-riff-segment sagblad | Sementfuger, myke veggfliser, glassfiberforsterket plast, porebetong | Skjæring og kapping nær kanter, i hjørner eller på vanskelig tilgjengelige steder, for eksempel fjerning av fuger mellom veggfliser ved utbedringsarbeider, skjæring av utsparinger i fliser, gipsplater eller plast |
 | Diamant-riff-segmentsagblad | Sementfuger, myke veggfliser, epoksyharpiks, glassfiberforsterket plast | Nøyaktig utfresing og kapping av flise-/fugemateriale, epoksyharpiks og glassfiberforsterket plast, for eksempel saging av mindre utsnitt i myke veggfliser og fresing av utsparinger i glassfiberforsterket plast |
 | HM-Riff-deltasåle Mørtel, betongrester, tre, slipende materialer | Rasping og sliping på hardt underlag, for eksempel fjerning av mørtel eller flislim (for eksempel ved utskifting av skadde fliser), fjerning av rester av teppelim | |
 | HM-riff-mørtelfjerner | Mørtel, fuger, epoksyharpiks, glassfiberforsterket plast, slipende materialer | Utfresing og kapping av flis- og fugemateriale, rasping og sliping på hardt underlag, for eksempel fjerning av flislim og fugemørtel |
 | HCS-multikniv Takpapp, tepper, grossmatter, kartong, PVC-gulv | Rask og nøyaktig skjæring av mykt materiale og fleksible slipende materialer, for eksempel skjæring av tepper, kartong, PVC-gulv, takpapp osv. | |
 | Skrape, stiv Tepper, mørtel, beting, flislim | Skraping på hardt underlag, for eksempel fjerning av mørtel, betong- og teppelimrester | |
 | Skrape, fleksibel Teppelim, malingsrester, silikon | Fleksibel skraping på mykt underlag, for eksempel fjerning av silikonfuger, teppelim- og malingsrester | |
 | Bimetall-segmentakelslipe kniv | Isolasjonsmateriale, isolasjonsplater, gulvplater, trinnlyddempingsplater, kartong, tepper, gummi, skinn | Nøyaktig skjæring av myke materialer, for eksempel tilskjæring av islasjonsplater, nøyaktig kapping av overflødig isolasjonsmateriale |
84|Norsk
Innsatsverktøy Materiale Bruksområde
 | HM-riff-slipefinger Tre, maling Sliping av tre eller maling på vanskelig tilgjengelige steder uten bruk av slipepapir, for eksempel slipping av maling mellom lameller på vindusskodder, slipping i hjørner på tregulv | ||
 | HM-riff-dykksagblad | Glassfiber, mørtel, tre Dykkutt i sterkt slipende materialer, for eksempel utfresing av tynne mosaikkfliser | |
 | HCS-universal-fugeskjærer | Ekspansjonsfuger, vinduskitt, isolasjonsmateriale (steinull) | Skjæring og kutting av myke materialer, for eksempel skjæring av ekspansjonsfuger i silikon eller vinduskitt |
Montere/bytte innsatsverktøy (se bilde A og B)
Ta eventuelt ut et montert innsatsverktøy.
For å ta ut innsatsverktøyet løsner du spennskruen (9) med unbrakonøkkelen (10) og tar av verktøyet.
Sett ønsket innsatsverktøy (f.eks. dykksagblad (8)) på verktøyholderen (6). Den buede delen skal vende ned (se bilde på illustrasjonen, skriften på innsatsverktøyet skal være lesbar ovenfra).
Drei innsatsverktøyet til en posisjon som er gunstig for arbeidet som skal utføres, og la det festes i knastene til verktøyholderen (6). Det kan festes i 12 posisjoner med trinn på 30°.
For lettere montering holder den innebygde magneten (7) innsatsverktøyet i ønsket stilling.
Fest innsatsverktøyet med spennskruen (9). Trekk til spennskruen med unbrakonøkkelen (10) til den ligger helt inntil innsatsverktøyet.
▶ Kontroller at innsatsverktøyet sitter godt fast.
Innsatsverktøy som ikke er riktig eller ikke er sikkert festet, kan løsne under arbeidet og utsette deg for fare.
Montere og stille inn dybdestopper
Dybdeanlegget (13) kan brukes ved arbeid med segmentsagblad.
Ta eventuelt ut et montert innsatsverktøy.
Skyv dybdeanlegget (13) med siden med skrift opp, forbi verktøyholderen (6) og helt til det stopper på spennkragen til elektroverktøyet.
Dybdeanlegget er beregnet for følgende kuttedybder:
- Med segmentsagblad ACZ 85 .. med diameter 85 mm: kuttedybde 8 mm, 10 mm, 12 mm og 14 mm (angitt med større skrift og uten parentes på dybdeanlegget).
- Med segmentsagblad ACZ 100 .. med diameter 100 mm: kuttedybde 14 mm, 16 mm, 18 mm og 20 mm (angitt med mindre skrift og parentes på dybdeanlegget).
Sett inn passende segmentsagblad for den ønskede kuttedybden. Skyv dybdeanlegget (13) fra verktøyholderen (6) i retning innsatsverktøyet helt til du kan dreie det fritt. Drei dybdeanlegget (13) slik at ønsket kuttedybde ligger over den delen av sagbladet som du skal sage med. Skyv dybdeanlegget (13) til det stopper på spennkragen til elektroverktøyet igjen.
Ta av dybdeanlegget (13) ved alle andre kuttedybder og ved arbeid med andre innsatsverktøy. Dette gjør du ved å ta ut innsatsverktøyet og trekke dybdeanlegget fra spennkragen.
Det vibrasjonsdempende ekstrahåndtaket gir mulighet til sikrere og mer komfortabelt arbeid.
Skru fast ekstrahåndtaket i gjengene (5)til høyre eller venstre på girhodet, avhengig av hvordan du arbeider.
Ikke fortsett å bruke elektroverktøyet hvis ekstrahändtaket er skadet. Du må aldri endre på ekstrahändtaket.
Valg av slipeblad
Det finnes forskjellige slipeblad, som velges i samsvar med materialet som skal bearbeides og den ønskede materialfjerningen på overflaten:
| Rød kvalitet | - Alt treverk (f.eks. hardt og mykt tre, sponplater, byggeplater)- Metallmaterialer | Forhåndssliping, f.eks. av ru, uhøvlede bjelker og bord grov 40 | 60 | |
| Plansliping for glatting av små ujevnheter middels 80 | 100120 | |||
| Ferdig- og finsliping av tre fin | 180 | 240320400 | ||
1 609 92A 4BL | (01.10.2018) Bosch Power Tools
| Hvit kvalitet | - Maling- Lakk- Fyller- Sparkel | Fjerning av maling grov 40 | 60 | |
| Sliping av maling (f.eks. fjerning av penselstriper, malingsdrypp og -render) | middels 80 | 100120 | ||
| Finsliping av grunning før lakkering fin 180 | 240320 |
Slipeplaten (11) har borrelåsmateriale, slik at du raskt og enkelt kan feste slipeblad med borrelås.
Bank på borrelåsmaterialet til slipeplaten (11) før du setter på slipebladet (12), slik at det festes optimalt.
Plasser slipebladet (12) helt inntil den ene siden av slipeplaten (11), legg slipebladet på slipeplaten og trykk det godt fast.
For å oppnå optimalt støvavsug må du passe på at utsparingene på slipebladet stemmer overens med hullene på slipeplaten.
For å ta av slipebladet (12) holder du i en av spissene på bladet og trekker det fra slipeplaten (11).
Du kan bruke alle slipeblad og alle typer polerings- og rengjøringsfleece i serien Delta 93 mm i Boschstilbehørssortiment.
Slipetilbehør som fleece/poleringsfilt festes på samme måte på slipeplaten.
Støv-/sponavsuging
Støv fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan være helsefarlige. Berøring eller innånding av støv kan utløse allergiske reaksjoner og/eller åndedrettssykdommer hos brukeren eller personer som befinner seg i nærheten.
Visse typer støv som eike- eller bøkestøv gjelder som kreftfremkallende, spesielt i kombinasjon med tilsetningsstoffer til trebearbeidelse (kromat,
trebeskyttelsesmidler). Asbestholdig materiale må kun bearbeides av fagfolk.
- Bruk helst et støvavsug som er egnet for dette materialet.
- Sørg for god ventilasjon av arbeidsplassen.
- Det anbefales å bruke en støvmaske med filterklasse P2.
Følg ditt lands gyldige forskrifter for de materialene som skal bearbeides.
▶ Unngå støv på arbeidsplassen. Støv kan lett antennes.
Koble til støvavsug (se bilde C)
Støvavsuget (17) er bare beregnet for arbeid med slipeplaten (11). Det har ingen hensikt å bruke det i kombinasjon med andre innsatsverktøy.
Koble alltid til et støvavsug ved sliping.
Ta av innsatsverktøyet og dybdeanlegget (13) når støvavsuget (17) (tilbehør) skal monteres.
Skyv støvavsuget (17) over verktøyholderen (6) til det stopper, på spennkragen til elektroverktøyet. Drei støvavsuget til ønsket stilling (ikke rett under elektroverktøyet). Trykk igjen spennhåndtaket (15) for å feste støvavsuget.
Sett verktøymuffen til sugeslangen (18) på sugestussen (16). Koble sugeslangen (18) til en støvsuger (tilbehør).
Du finner en oversikt over tilkobling til forskjellige støvsugere sist i denne veiledningen.
Støvsugeren må være egnet til materialet som skal bearbeides.
Ved oppsuging av spesielt helsefarlig, kreftfremkallende eller tört støv må du bruke en spesialstøvsuger.
Bruk
Igangsetting
Vær oppmerksom på nettspenningen! Spenningen til strømkilden må stemme overens med angivelsene på elektroverktøyets typeskilt.
Inn-/utkobling
- Kontroller at du kan trykke på av/på-bryteren uten å slippe håndtaket.
For å slå på elektroverktøyet skyver du av/på-bryteren (1) forover, slik at "l" blir synlig på bryteren.
Den elektroniske mykstarten begrenser dreiemomentet när verktøyet slås på og forlenger motorens levetid.
Konstantelektronikken holder oscillasjonshastigheten så å si konstant under tomgang og last og sikrer jevn effekt.
For å slå av elektroverktøyet skyver du av/på-bryteren (1) bakover, slik at "0" blir synlig på bryteren.
Forhåndsinnstille oscillasjonshastigheten
Med hjulet for innstilling av oscillasjonshastigheten (2) kan du stille inn nødvendig oscillasjonshastighet også under drift.
Nødvendig oscillasjonshastighet avhenger av materialet og arbeidsbetingelsene og kan bestemmes gjennom praktiske forsøk.
Ved saging, kapping og sliping av hardere materialer som for eksempel tre eller metall anbefales oscillasjonshastighet "6", og for mykere materialer som for eksempel plast anbefales hastighet "4".
86 | Norsk
Informasjon om bruk
Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten.
▶ Vent til elektroverktøyet er stanset helt før du legger det ned.
Merknad: Pass på at ikke ventilasjonsåpningen (3) til elektroverktøyet tildekkes under arbeidet, ettersom det fører til at elektroverktøyets levetid forkortes.
Funksjonsprinsipp
Oscilleringsfunksjonen gjør at innsatsverktøyet svinger 2,8° frem og tilbake opptil 20000 ganger i minuttet. Dette gir mulighet til nøyaktig arbeid selv der det er svært trangt.
Arbeid med lite og jevnt presstrykk, ellers blir effekten dårligere og innsatsverktøyet kan blokkeres.
Beveg elektroverktøyet frem og tilbake under arbeidet, slik at ikke innsatsverktøyet varmes opp for mye og slik at det ikke blokkeres.
Saging
▶ Bruk bare uskadde, feilfri sagblad. Bøyde eller butte sagblad kan brekke, påvirke skjæringen negativt eller forårsake et tilbakeslag.
Følg gjeldende lovbestemmelser og anbefalingene fra materialprodusentene ved saging av lette materialer.
Dykksaging må bare brukes på myke materialer som tre, gipsplate og lignende!
Før du sager i tre, sponplater, bygningsmaterialer osv. med HCS-sagblad, må du sjekke om det finnes spikre, skruer eller lignende. Fjern eventuelt fremmedlegemene, eller bruk bimetall-sagblad.
Kappe
Merknad: Vær oppmerksom på at innsatsverktøyene er utsatt for stor slitasje ved langvarig bruk til kutting av veggfliser.
Slipe
Materialfjerningseffekten og overflatekvaliteten bestemmes hovedsakelig av slipebladet, innstilt oscillasjonstrinn og presstrykket.
Bare feilfrie slipeblad gir gode sliperesultater og skåner elektroverktøyet.
Slipebladene varer lenger hvis du passer på at presstrykket er jevnt.
Hvis det brukes svært høyt presstrykk, fører det til større slitasje på elektroverktøyet og slipebladet, og ikke til at slipekapasiteten blir større.
For nøyaktig sliping av hjørner, kanter og vanskelig tilgjengelige steder kan du også bruke bare spissen eller en kant på slipeplaten.
Ved punktvis sliping kan slipebladet bli svært varmt. Reduser oscillasjonshastigheten og presstrykket, og avkjøl slipebladet regelmessig.
Bruk ikke et slipeblad som har blitt brukt til bearbeiding av metall, på andre materialer.
Bruk bare originalt slipetilbehør fra Bosch.
Koble alltid til et støvavsug ved sliping.
Skraping
Velg en høy oscillasjonshastighet ved skraping.
Arbeid med flat vinkel og lite presstrykk ved arbeid på mykt underlag (for eksempel tre). Ellers kan sparkelen skjære i underlaget.
Service og vedlikehold
Vedlikehold og rengjøring
Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten.
▶ Hold selve elektroverktøyet og ventilasjonsslissene alltid rene, for å kunne arbeide bra og sikkert.
Rengjør riff-innsatsverktøyet (tilbehør) jevnlig med en stålbørste.
Hvis det er nødvendig å skifte ut tilkoblingsledningen, må dette gjøres av Bosch eller Bosch-serviceverksteder, slik at det ikke oppstår fare for sikkerheten.
Kundeservice og kundeveiledning
Kundeservice hjelper deg ved spørsmål om reparasjon og vedlikehold av produktet ditt og reservedelene. Du finner også sprengskisser og informasjon om reservedeler på www.bosch-pt.com
Boschs kundeveilederteam hjelper deg gjerne hvis du har spørsmål om våre produkter og tilbehør.
Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på produktets typeskilt.
Norsk
Robert Bosch AS
Postboks 350
1402 Ski
Tel.: 64 87 89 50
Faks: 64 87 89 55
Deponering
Elektroverktøy, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning.
Jf. det europeiske direktivet 2012/19/EU vedr. gamle elektriske og elektroniske apparater og tilpassingen til nasjonale lover må gammelt elektroverktøy som ikke lenger
kan brukes, samles inn og leveres inn til en miljøvennlig resirkulering.
