PMF 220 CE - Ferramenta elétrica BOSCH - Manual de utilização gratuito
Encontre gratuitamente o manual do aparelho PMF 220 CE BOSCH em formato PDF.
| Tipo de produto | Ferramenta multifuncional oscilante |
| Marca | Bosch |
| Modelo | PMF 220 CE |
| Potência nominal absorvida | 220 W |
| Potência de saída | 130 W |
| Velocidade em vazio | 15 000 - 20 000 tr/min |
| Ângulo de oscilação | 1,4 ° (esquerda/direita) |
| Peso (conforme EPTA 01:2014) | 1,1 kg |
| Índice de proteção | /II (dupla isolação) |
| Pré-seleção de velocidade | Sim, roda de ajuste de 6 posições |
| Constante eletrônica | Sim |
| Arranque progressivo | Sim |
| Sistema de fixação de acessórios | Starlock / OIS (por parafuso) |
| Aplicações principais | Serragem, recorte, lixamento, raspagem, remoção de juntas |
| Materiais compatíveis | Madeira, plásticos, metais não ferrosos, gesso, azulejos |
| Acessórios incluídos | Lâmina de imersão, plataforma de lixar, folha abrasiva, batente de profundidade, chave Allen |
| Nível de pressão sonora | 84 dB(A) |
| Nível de potência sonora | 95 dB(A) |
| Vibrações (lixar, sem punho) | 10 m/s² (K=1,5 m/s²) |
| Manutenção e limpeza | Desligar antes da limpeza; limpar as aberturas de ventilação; usar uma escova de metal para acessórios de carbeto |
| Serviço pós-venda | Bosch (coordenadas no manual); peças sobressalentes em www.bosch-pt.fr |
| Informações gerais | Manual disponível em vários idiomas; respeitar as instruções de segurança |
Perguntas frequentes - PMF 220 CE BOSCH
Perguntas dos utilizadores sobre PMF 220 CE BOSCH
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Ferramenta elétrica em formato PDF gratuitamente! Encontre o seu manual PMF 220 CE - BOSCH e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. PMF 220 CE da marca BOSCH.

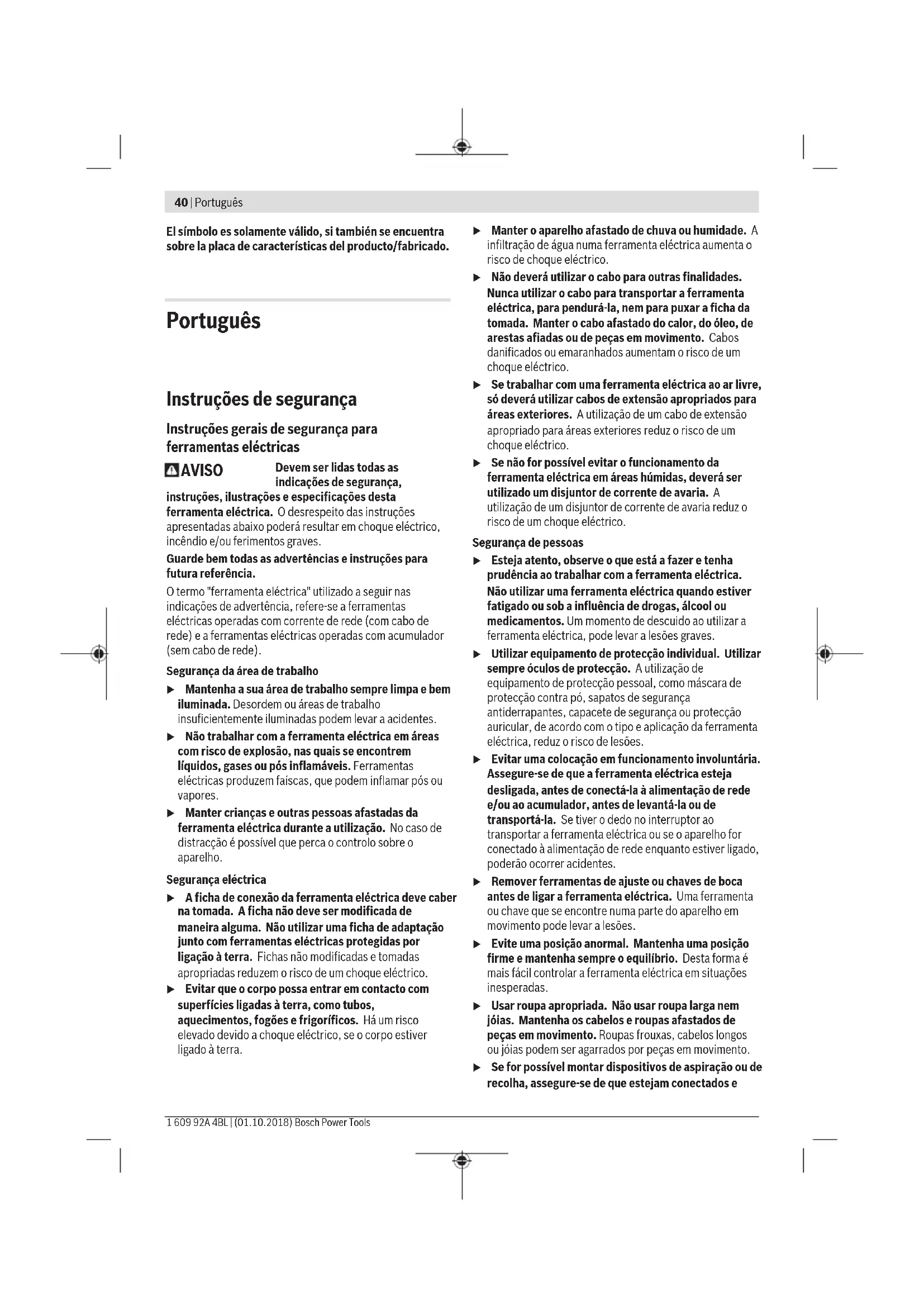

MANUAL DE UTILIZADOR PMF 220 CE BOSCH
Instruções de segurança
Instruções gerais de segurança para ferramentas eléctricas
AVISO
Devem ser lidas todas as indicações de segurança,
instruções, ilustrações e especificações desta ferramenta eléctrica. O desrespeito das instruções apresentadas abaixo poderá resultar em choque eléctrico, incêndio e/ou ferimentos graves.
Guarde bem todas as advertências e instruções para futura referência.
O termo "ferramenta eléctrica" utilizado a seguir nas indicações de advertência, refere-se a ferramentas eléctricas operadas com corrente de rede (com cabo de rede) e a ferramentas eléctricas operadas com acumulador (sem cabo de rede).
Segurança da área de trabalho
Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes.
- Não trabalhar com a ferramenta eléctrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas eléctricas produzem faíscas, que podem inflamar pós ou vapores.
▶ Manter crianças e outras pessoas afastadas da ferramenta eléctrica durante a utilização. No caso de distracção é possível que perca o controlo sobre o aparelho.
Segurança eléctrica
A ficha de conexão da ferramenta eléctrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilizar uma ficha de adaptação junto com ferramentas eléctricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque eléctrico.
Evitar que o corpo possa entrar em contacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado devido a choque eléctrico, se o corpo estiver ligado à terra.
▶ Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta eléctrica aumenta o risco de choque eléctrico.
Não deverá utilizar o cabo para outras finalidades. Nunca utilizar o cabo para transportar a ferramenta eléctrica, para pendurá-la, nem para puxar a ficha da tomada. Manter o cabo afastado do calor, do óleo, de arestas afiadas ou de peças em movimento. Cabos danificados ou emaranhados aumentam o risco de um choque eléctrico.
Se trabalhar com uma ferramenta eléctrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque eléctrico.
Se não for possível evitar o funcionamento da ferramenta eléctrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque eléctrico.
Segurança de pessoas
Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta eléctrica. Não utilizar uma ferramenta eléctrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta eléctrica, pode levar a lesões graves.
▶ Utilizar equipamento de protecção individual. Utilizar sempre óculos de protecção. A utilização de equipamento de protecção pessoal, como máscara de protecção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduz o risco de lesões.
Evitar uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta eléctrica esteja desligada, antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interruptor ao transportar a ferramenta eléctrica ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes.
▶ Remover ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta eléctrica. Uma ferramenta ou chave que se encontre numa parte do aparelho em movimento pode levar a lesões.
Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta eléctrica em situações inesperadas.
Usar roupa apropriada. Não usar roupa larga nem jóias. Mantenha os cabelos e roupas afastados de peças em movimento. Roupas frouxas, cabelos longos ou jóias podem ser agarrados por peças em movimento.
Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e
utilizados correctamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó.
▶ Não deixe que a familiaridade resultante de uma utilização frequente de ferramentas permita que você se torne complacente e ignore os princípios de segurança da ferramenta. Uma acção descuidada pode causar ferimentos graves numa fracção de segundo.
Utilização e manuseio cuidadoso de ferramentas eléctricas
- Não sobrecarregue a ferramenta eléctrica. Utilize a ferramenta eléctrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta eléctrica apropriada na área de potência indicada.
▶ Não utilizar uma ferramenta eléctrica com um interruptor defeituoso. Uma ferramenta eléctrica que não pode mais ser ligada nem desligada, é perigosa e deve ser reparada.
Puxar a ficha da tomada e/ou remover o acumulador, se amovível, antes de executar ajustes na ferramenta eléctrica, de substituir acessórios ou de guardar as ferramentas eléctricas. Esta medida de segurança evita o arranque involuntário da ferramenta eléctrica.
▶ Guardar ferramentas eléctricas não utilizadas fora do alcance de crianças e não permitir que as pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções utilizem o aparelho. Ferramentas eléctricas são perigosas se forem utilizadas por pessoas inexperientes.
Tratar a ferramenta eléctrica e os acessórios com cuidado. Controlar se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta eléctrica. Permitir que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa, a manutenção insuficiente de ferramentas eléctricas.
▶ Manter as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade.
▶ Utilizar a ferramenta eléctrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considerar as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas eléctricas para outras tarefas a não ser as aplicações previstas, pode levar a situações perigosas.
Mantenha os punhos e as superfícies de agarrar secas, limpas e livres de óleo e massa consistente. Punhos e superfícies de agarrar escorregadias não permitem o manuseio e controle seguros da ferramenta em situações inesperadas.
Serviço
Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho.
Indicações de segurança para ferramenta multifunções
▶ Segure a ferramenta elétrica nas superfícies de agarrar isoladas, ao executar uma operação onde o acessório de corte possa entrar em contacto com cabos escondidos ou com o próprio cabo. Se o acessório de corte entrar em contacto com um fio "sob tensão", as partes metálicas expostas da ferramenta elétrica ficam "sob tensão" e podem produzir um choque elétrico.
▶ Use grampos ou outra forma prática para fixar e suportar a peça a trabalhar numa plataforma estável. Segurar a peça a trabalhar com a mão ou contra o seu corpo, deixa a peça instável e pode perder o controlo.
▶ Use a ferramenta elétrica apenas para lixamento a seco. A infiltração de água numa ferramenta elétrica aumenta o risco de choque elétrico.
▶ Atenção, perigo de incêndio! Evite um sobreaquecimento do material de lixar e da lixadeira. Esvazie sempre o reservatório de pó antes de pausas no trabalho. O pó de lixa no saco coletor do pó, no microfiltro, no saco de papel (ou no saco do filtro ou no filtro do aspirador) pode incendiar-se sob circunstâncias desfavoráveis como faiscas ao lixar metais. Existe perigo especialmente quando o pó de lixa está misturado com restos de verniz, poliuretano ou outras substâncias químicas e o material de lixar está quente após longo período de trabalho.
▶ Manter as mãos afastadas da área de serrar. Não tocar na peça a ser trabalhada pelo lado de baixo. Há perigo de lesões no caso de contacto com a lâmina de serra.
Limpe com regularidade as aberturas de ventilação da sua ferramenta elétrica. A ventoinha do motor puxa pó para dentro da carcaça, e uma grande quantidade de pó de metal pode causar perigos elétricos.
Utilizar detetores apropriados, para encontrar cabos escondidos, ou consulte a companhia elétrica local. O contacto com cabos elétricos pode provocar fogo e choques elétricos. Danos em tubos de gás podem levar à explosão. A penetração num cano de água causa danos materiais ou pode provocar um choque elétrico.
Durante o trabalho, segure a ferramenta elétrica com as duas mãos e providencie uma estabilidade segura. A ferramenta elétrica é conduzida com maior segurança com ambas as mãos.
▶ Use luvas de proteção para trocar as ferramentas acopláveis. As ferramentas acopláveis ficam quentes em caso de utilização prolongada.
- Não raspe materiais húmidos (p.ex. papel de parede), nem sobre bases húmidas. A infiltração de água numa ferramenta elétrica aumenta o risco de choque elétrico.
▶ Não trata a superfície a trabalhar com líquidos que contêm solventes. Devido ao aquecimento das substâncias durante o processo de raspar, podem ser produzidos vapores venenosos.
42 | Português
▶ Tenha muito cuidado ao usar a espátula e a lâmina. As ferramentas são bem afiadas e há perigo de lesões.
Não coloque o íman perto de pacemakers. O íman (7) cria um campo que pode influenciar o funcionamento de pacemakers.
Mantenha a ferramenta elétrica afastada de suportes de dados magnéticos e de aparelhos magneticamente sensíveis. O efeito do iman (7) pode causar perdas de dados irreversíveis.
Descrição do produto e do serviço
Leia todas as instruções de segurança e instruções. A inobservância das instruções de segurança e das instruções pode causar choque elétrico, incêndio e/ou ferimentos graves.
Respeite as figuras na parte da frente do manual de instruções.
Utilização adequada
A ferramenta elétrica destina-se a serrar e cortar derivados de madeira, plástico, gesso, metais não ferrosos e elementos de fixação (p. ex. pregos, agrafos). Também é adequada para processar ladrilhos macios, assim como para lixar a seco e raspar pequenas superfícies. É especialmente adequada para trabalhos rentes à borda e à face.
Componentes ilustrados
A numeração dos componentes ilustrados refere-se à apresentação da ferramenta elétrica na página de esquemas.
(1) Interruptor de ligar/desligar
(2) Roda da pré-seleção do número de oscilações
(3) Aberturas de ventilação
(4) Punho (superfície do punho isolada)
(5) Rosca para punho adicional
(6) Fixação da ferramenta
(7) Íman
(8) Lâmina de serra de imersão ^A)
(9) Parafuso de aperto
(10) Chave sextavada interior
(11) Placa de lixar ^A)
(12) Folha de lixa ^A
(13) Batente de profundidade ^A)
(14) Lâmina de serra de segmentos ^A)
(15) Alavanca tensora da aspiração do pó ^4
(16) Bocal de aspiração ^A)
(17) Aspiração de pó ^4
(18) Mangueira de aspiração ^4
A) Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no nosso programa de acessórios.
Dados técnicos
| Ferramenta multifuncional PMF 220 CE | ||
| PMF 2000 CE | ||
| Número de produto | 3 603 A02 0.. | |
| Pré-seleção do número de oscilações | ● | |
| Constant-electronic ● | ||
| Arranque suave ● | ||
| Potência nominal absorvida W 220 | ||
| Potência útil W 130 | ||
| N.o de rotações em vazio n0 | r.p.m. | 15000-20000 |
| Ângulo de oscilações esquerda/direita | °1,4 | |
| Peso conforme EPTA-Procedure 01:2014 | kg 1,1 | |
| Classe de proteção /II | ☐ | |
Os dados aplicam-se a uma tensão nominal [U] de 230 V. Com tensões divergentes e em versões específicas do país, estes dados podem variar.
Informação sobre ruídos/vibrações
Os valores de emissão de ruído foram determinados de acordo com EN 62841-2-4.
O nível sonoro avaliado como A da ferramenta elétrica é normalmente de: 84 dB(A); nível de potência sonora 95 dB(A). Incerteza K=3 dB.
Utilizar proteção auditiva!
Trabalhar sem punho adicional
Valores totais de vibração a_n (soma dos vetores das três direções) e incerteza K devidamente apurados
EN 62841-2-4 (lixar), EN 62841-2-11 (serrar):
Lixar: a_h=10 m/s^2 , K=1,5 m/ s^2 ,
Serrar com lâmina de serra de imersão:
a_h = 16m / s^2,K = 2m / s^2,
Serrar com lâmina de serra de segmentos:
a_h = 14m / s^2,K = 3m / s^2,
Raspar: a_h=12 m/s^2 , K=1,5 m/s ^2 .
Trabalhar com punho adicional
Valores totais de vibração a _h (soma dos vetores das três direções) e incerteza K devidamente apurados
EN 62841-2-4 (lixar), EN 62841-2-11 (serrar):
Lixar: a_h = 9m / s^2 K = 1,5m / s^2
Serrar com lâmina de serra de imersão:
a_h = 17m / s^2,K = 2m / s^2,
Serrar com lâmina de serra de segmentos:
a_h = 18,5m / s^2,K = 3m / s^2,
Raspar: a_h = 16 ~m / s^2, K = 1,5 ~m / s^2 .
O nível de vibrações indicado nestas instruções e o valor de emissões sonoras foram medidos de acordo com um
processo de medição normalizado pela norma EN 62841 e podem ser utilizados para a comparação de ferramentas elétricas. Também são adequados para uma avaliação provisória das emissões sonoras e de vibrações.
O nível de vibrações indicado e o valor de emissões sonoras representam as aplicações principais da ferramenta elétrica. Se a ferramenta elétrica for utilizada para outras aplicações, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações e de emissões sonoras seja diferente. Isto pode aumentar sensivelmente a emissão sonora e de vibrações para o período completo de trabalho.
Para uma estimação exata da emissão sonora e de vibrações, também deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona, mas não está sendo utilizado. Isto pode reduzir a emissão sonora e de vibrações durante o completo período de trabalho.
Além disso também deverão ser estipuladas medidas de segurança para proteger o operador contra o efeito de vibrações, como por exemplo: manutenção de ferramentas elétricas e acessórios, manter as mãos quentes e organização dos processos de trabalho.
Montagem
- Antes de todos trabalhos na ferramenta elétrica deverá puxar a ficha de rede da tomada.
Troca de ferramenta
▶ Use luvas de proteção ao trocar de ferramenta. Há perigo de ferimentos em caso de contacto com a ferramenta de trabalho.
Seleccionar ferramenta de trabalho
Tenha em atenção as ferramentas de trabalho previstas para a sua ferramenta elétrica.
| Ferramenta de trabalho PMF 220 CE | PMF 2000 CE | |
 |  |  |
 |  |  |
 |  |  |
A tabela a seguir apresenta exemplos de ferramentas de trabalho. Outras ferramentas de trabalho encontram-se no amplo programa de acessórios Bosch.
Ferramenta de trabalho Material Aplicação
 | Lâmina de serra de segmento de bimetal | Derivados de madeira, plástico, metais não ferrosos | Cortes de seccionamento e imersão rápidos e profundos; inclusive para serrar rente à borda em cantos e áreas de difícil acesso;Exemplo: encurtar rodapés já instalados ou caixilhos de portas, cortes de imersão ao adaptar painéis de soalho |
 | Placa de lixar para folhas de lixar da série Delta 93 mm | Depende da folha de lixar | Lixar superfícies em bordas, em cantos ou áreas de difícil acesso; consoante a folha de lixa, por exemplo, para lixar madeira, tinta, verniz, pedra;Velo para limpar e texturar madeira, desenferrujar metal e lixar vernizes, feltro de polir para polimento prévio |
 | Lixadeira de perfis | Madeira, tubos/perfis, tinta, vernizes, betume de enchimento, metal | Lixamento cómodo e eficaz de perfis até um diâmetro de 55 mm;Folhas de lixa vermelhas para lixar madeira, tubos/perfis, verniz, betume de enchimento e metal |
 | Lâminas de corte por imersão de bimetal para madeira e metal | Madeira macia, plástico macio, pladur, perfis de alumínio e de metal não ferros de paredes finas, chapas finas, pregos e parafusos não temperados | Pequenos cortes de seccionamento e imersão;Exemplo: cortar roços para tomadas, seccionar tubos de cobre à face, cortes de imersão em placas de gesso cartonadoTrabalhos de ajuste de filigrana em madeira;Exemplo: serragem posterior de roços para fechaduras e ferragens |
 | Lâmina de serra por imersão HCS, madeira | Materiais de madeira, plásticos macios | Cortes de seccionamento e imersão profundos; inclusive para serrar rente à borda em cantos e áreas de difícil acesso;Exemplo: corte de imersão estreito em madeira maciça para a montagem de uma grelha de ventilação |
44 | Português
Ferramenta de trabalho Material Aplicação
 | Lâmina de serra de imersão em bimetal para madeira dura | Madeira dura, placas revestidas | Cortes de imersão em placas revestidas ou madeira dura; Exemplo: montagem de janelas de telhado |
 | Lâmina de serra de imersão em metal duro para metal | Metal, materiais muito abrasivos, fibra de vidro, pladur, placas de fibra ligadas com cimento | Cortes de imersão em materiais muito abrasivos ou metal; Exemplo: corte de tampos frontais de cozinhas, cortes fácil em parafusos temperados, pregos e aço inoxidável |
 | Lâminas de corte por imersão de bimetal para madeira e metal | Madeira macia, madeira dura, placas folheadas, placas revestidas a plástico, pregos e parafusos não temperados | Cortes de imersão em placas revestidas ou madeira dura; Exemplo: encurtar caixilhos de portas, roços para estantes |
 | Lâmina de serra de segmento estria HM | Betume cimentício, ladrilhos macios, plásticos reforçados a fibra de vidro, betão poroso | Cortar e seccionar rente à borda, em cantos e áreas de difícil acesso; Exemplo: remover juntas entre azulejos para trabalhos de melhoramento, roços em ladrilhos, cortar pladur ou plásticos |
 | Lâmina de serra de segmentos com granulado Riff de diamante | Betume cimentício, ladrilhos macios, resinas epoxidicas, plásticos reforçados a fibra de vidro | Malhetamento preciso e seccionamento de material de ladrilho/junta, resinas epoxidicas e plásticos reforçados a fibra de vidro; Exemplo: efetuar pequenos recortes em ladrilhos macios e fresar roços em plástico reforçado a fibra de vidro |
 | Placa delta de granulado de metal duro | Argamassa, restos de betão, madeira, materiais abrasivos | Grosagem e lixamento sobre uma base dura; Exemplo: remover argamassa ou cola para ladrilhos (p. ex. em caso de substituição de ladrilhos danificados), remover restos de cola para alcatifas |
 | Removedor de argamassa com granulado de metal duro | Argamassa, junta, resina epoxidica, plásticos reforçados a fibra de vidro, materiais abrasivos | Malhetamento e seccionamento de material de juntas e ladrilhos, assim como grosagem e lixamento sobre uma base dura; Exemplo: remover cola para ladrilhos e massa para juntas |
 | Acessório de corte multimateriais HCS | Papelão alcatroado, alcatifas, relva sintética, cartão, solo PVC | Corte rápido e preciso de material macio e materiais abrasivos flexíveis; Exemplo: cortar alcatifa, cartão, piso em PVC, papelão alcatroado, etc. |
 | Raspador, rígido Alcatifas, argamassa, betão, cola para azulejos | Raspar sobre uma base dura; Exemplo: remover argamassa, cola para ladrilhos, restos de betão e alcatifa | |
 | Raspador, flexível Cola para alcatifas, restos de tinta, silicone | Raspagem flexível sobre uma base macia; Exemplo: remover juntas de silicone, restos de cola para alcatifas e restos de tinta | |
 | Lâmina serrilhada bimetal | Material de isolamento, placas isoladoras, pranchas de soalho, placas isoladoras de eco, cartão, alcatifa, borracha, cabedal | Corte preciso de materiais macios; Exemplo: corte de painéis de isolamento, cortes no comprimento certo à face de material de isolamento saliente |
 | Placa de lixar delta com granulado de metal duro | Madeira, tinta Lixamento de madeira ou tinta em locais de difícil acesso sem folha de lixa; Exemplo: desbastar tinta entre as lamelas das persianas, lixar soalho de madeira nos cantos | |
Ferramenta de trabalho Material Aplicação
Lâmina de serra de imersão com granulado de metal duro
Fibra de vidro, argamassa, madeira
Corte de imersão em materiais muito abrasivos; Exemplo: malhetar mosaicos finos
Montar/trocar a ferramenta de trabalho (ver figura A e B)
Se necessário, deverá remover uma ferramenta de trabalho que já estiver montada.
Para remover o acessório, solte o parafuso de aperto (9) com a chave de sextavado interior (10) e retira a ferramenta.
Coloque a ferramenta de trabalho desejada (p. ex. lâmina de serra de imersão (8)) no encaixe (6), de forma a que a curvatura aponte para baixo (ver figura na página gráfica, inscrição da ferramenta de trabalho legível de cima). Rode a ferramenta de trabalho para a posição de trabalho favorável e deixe-a encaixar nos camos do encaixe da ferramenta (6). São possíveis doze posições dispostas por 30°.
Para uma montagem mais fácil, mantenha o íman (7) incorporado da ferramenta de trabalho na posição desejada. Fixe o acessório com o parafuso de aperto (9). Aperte o parafuso de aperto com a chave sextavada interior (10) até este ficar encostado à ferramenta de trabalho.
Controle a posição firme da ferramenta de trabalho. As ferramentas de trabalho mal colocadas ou mal fixadas podem soltar-se durante o funcionamento e causar perigo.
Montar e ajustar limitador de profundidade
O limitador de profundidade (13) pode ser utilizado durante o trabalho com lâminas de serra de segmentos.
Se necessário, deverá remover uma ferramenta de trabalho que já estiver montada.
Desloque o limitador de profundidade (13) até ao batente e com o lado da inscrição para cima sobre o encaixe (6) para colar de aperto da ferramenta elétrica.
O limitador de profundidade é previsto para as seguintes profundidades de corte:
- Com lâminas de serra de segmentos ACZ 85 .. com diâmetro de 85 mm: profundidades de corte de 8 mm, 10 mm, 12 mm e 14 mm (indicação no limitador de profundidade em letras maiores e sem parêntesis). - Com lâminas de serra de segmentos ACZ 100 .. com diâmetro de 100 mm: profundidades de corte de 14 mm, 16 mm, 18 mm e 20 mm (indicação no limitador de profundidade em letras menores entre parêntesis).
Coloque a lâmina de serra de segmentos adequada para a profundidade de corte desejada. Deslize o limitador de profundidade (13) do encabadouro (6) no sentido da ferramenta de trabalho, até que seja possível rodá-lo livremente. Rode o limitador de profundidade (13) de forma a que a profundidade de corte desejada fique sobre a parte da lâmina de serra que vai ser usada para serrar. Deslize o limitador de profundidade (13) novamente até ao batente na gola do veio da ferramenta elétrica.
Retire o limitador de profundidade (13) para todas as outras profundidades de corte e para trabalhar com outras ferramentas de trabalho. Para tal, retire a ferramenta de trabalho e remova o limitador de profundidade da colar de aperto.
Montar punho adicional (acessório)
O punho adicional anti-vibração permite realizar os trabalhos de modo cómodo e seguro.
Dependendo do modo de operação, enrosque o punho adicional à direita ou à esquerda na cabeça do mecanismo de acionamento na rosca (5).
- Não continue a usar a ferramenta elétrica se o punho adicional estiver danificado. Não efetua quaisquer alterações no punho adicional.
Seleção da folha de lixa
Estão disponíveis diversas folhas de lixar, de acordo com o material a processar e com o desbaste desejado da superfície:
Folha de lixar Material Aplicação Grão
| qualidade vermelha | - Todos os derivados de madeira (p. ex. madeira dura, madeira macia, placas de aglomerado de madeira, placas de construção)- Materiais de metal | Para o lixamento prévio, p. ex. de vigas e tábuas rugosas e grosseiras | grosseira 4060 |
| Para o alisamento e nivelamento de pequenas irregularidades | média 80100120 | ||
| Para o acabamento fino de lixar madeiras fina 180 | |||
| 240320400 |
Bosch Power Tools 1 609 92A 4BL | (01.10.2018)
46 | Português
Folha de lixar Material Aplicação Grão
| qualidade branca | - Tinta- Verniz- Betume de enchimento- Espátula | Para lixar tinta grosseira 40 | 60 | |
| Para lixar tinta previamente pintada (p. ex. remover pinceladas, gotas e escorrimentos de tinta) | média 80 | 100120 | ||
| Para o acabamento final de primeiras demãos antes de envernizar | fina 180 | 240320 |
Colocar/substituir a folha de lixar na placa de lixar
A placa de lixar (11) é composta por um tecido autoaderente, para que possa fixar as folhas de lixa de forma simples e rápida por meio de autoaderência.
Sacuda o tecido de fixação autoaderente da placa de lixar (11) antes de colocar a folha de lixa (12), para permitir uma boa aderência.
Alinhar a folha de lixar (12) de um dos lados da placa de lixar (11) e, a seguir, colocar a folha de lixar sobre a placa de lixar e pressionar com firmeza.
Para assegurar uma aspiração de pó ideal, certifique-se de que os orifícios puncionados na folha de lixa coincidem com os furos na placa de lixar.
Para remover a folha de lixa (12) segure-a pela ponta e puxe-a da placa de lixar (11).
Pode usar todas as folhas de lixa, lás de cordeiro para polir e limpar da série Delta 93 mm do programa de acessórios Bosch.
Acessórios de lixar, como não tecido/feltro de polir, devem ser fixos da mesma forma sobre a placa de lixar.
Aspiração de pó/de aparas
Pós de materiais como por exemplo, tintas que contém chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos à saúde. O contacto ou a inalação dos pós pode provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encontrem por perto.
Certos pós, como por exemplo pó de carvalho e faia são considerados como sendo cancerígenos, especialmente quando juntos com substâncias para o tratamento de madeiras (cromato, produtos de proteção da madeira). Material que contém asbesto só deve ser processado por pessoal especializado.
- Se possível deverá usar um dispositivo de aspiração de pó apropriado para o material.
- Assegurar uma boa ventilação do local de trabalho.
- É recomendável usar uma máscara de proteção respiratória com filtro da classe P2.
Observe as diretivas para os materiais a serem processados, vigentes no seu país.
Evite a acumulação de pó no local de trabalho. Pós podem entrar levemente em ignição.
Ligar a aspiração de pó (ver figura C)
O aspiração de pó (17) só se destina para trabalhos com a placa de lixar (11), em combinação com outras ferramentas de trabalho não serve para nada.
Ligue sempre uma aspiração de pó para lixar.
Para a montagem da aspiração de pó (17) (acessórios) retire a ferramenta de trabalho e o limitador de profundidade (13).
Deslize a aspiração de pó (17) até ao batente por cima do encaixe da ferramenta (6) para cima do colar de aperto da ferramenta elétrica. Rode a aspiração de pó para a posição desejada (não diretamente por baixo da ferramenta elétrica). Feche a alavanca tensora (15) para fixar a aspiração de pó.
Encaixe o adaptador da mangueira de aspiração (18) no bocal de aspiração (16). Ligue a mangueira de aspiração (18) a um aspirador (acessório).
Encontra um resumo da ligação aos diferentes aspiradores no final deste manual.
O aspirador de pó deve ser apropriado para o material a ser trabalhado.
Utilize um aspirador especial para aspirar pó que seja extremamente nocivo à saúde, cancerígeno ou seco.
Funcionamento
Colocação em funcionamento
▶ Observar a tensão de rede! A tensão da fonte de corrente elétrica deve coincidir com os dados que constam na placa de características da ferramenta elétrica.
Ligar/desligar
▶ Certifique-se de que consegue acionar o interruptor de ligar/desligar sem ter de soltar o punho.
Para ligar a ferramenta elétrica, empurre o interruptor de ligar/desligar (1) para a frente, para que apareça no interruptor "I".
O arranque suave eletrónico limita o binário ao ligar e aumenta a durabilidade do motor.
A Constant-Electronic mantém o número de oscilações em vazio e sob carga quase constante e assegura um rendimento de trabalho uniforme.
Para desligar a ferramenta elétrica, empurre o interruptor de ligar/desligar (1) para cima, para que apareça no interruptor "0".
Pré-selecionar o n.º de oscilações
Com a roda da pré-seleção do número de oscilações (2) pode pré-selecionar o n.º de oscilações necessário mesmo durante o funcionamento.
O n.º de oscilações necessário depende do material e das condições de trabalho e pode ser determinado por tentativas.
Ao serrar, cortar e rebarbar materiais duros como p. ex. madeira ou metal, é recomendado o nível de oscilação "6", no caso de materiais macios como p. ex. plástico, o nível de oscilação "4".
Instruções de trabalho
- Antes de todos trabalhos na ferramenta elétrica deverá puxar a ficha de rede da tomada.
▶ Espere a ferramenta elétrica parar completamente, antes de depositá-la.
Nota: Não tape a abertura de ventilação (3) da ferramenta elétrica ao trabalhar, uma vez que isso reduz a durabilidade da ferramenta elétrica.
Principio de trabalho
Graças ao acionamento oscilante, o acessório oscila até 20000 vezes por minuto em 2,8º para trás e para a frente. Isso permite um trabalho preciso no espaço mais limitado.
Trabalhar com reduzida e uniforme força de pressão, caso contrário o desempenho de trabalho é reduzido e a ferramenta de trabalho pode bloquear.
Movimentar a ferramenta elétrica para lá e para cá durante o trabalho, para que a ferramenta de trabalho não seja demasiadamente aquecida e não bloqueie.
Serrar
Só utilizar lâminas de serra que estejam em perfeito estado e que não apresentem danos. Lâminas de serrar tortas e não suficiente afiadas podem quebrar, influenciar negativamente o corte ou causar um contragolpe.
Ao serrar materiais macios, respeite as recomendações e disposições legais do fabricante do material.
Só podem ser processados materiais macios como madeira, pladur ou semelhantes no processo de imersão!
Antes de serrar com lâminas de serra HCS madeira, placas de aglomerado de madeira, materiais de construção, etc., verifique se há os corpos estranhos, como por exemplo pregos e parafusos, ou semelhantes. Se necessário remova os corpos estranhos ou use lâminas de serra em bimetal.
Cortar
Nota: Tenha em conta que ao cortar azulejos, as ferramentas de trabalho estão sujeitas a um elevado desgaste numa utilização prolongada.
Lixar
O rendimento de desbaste e o padrão de lixamento são determinados essencialmente através da folha de lixa selecionada, do nível do número de oscilações predefinido e da pressão exercida.
Apenas folhas de lixar impecáveis garantem um excelente rendimento de desbaste e a proteção da ferramenta elétrica.
Trabalhar com uma força de pressão uniforme para aumentar a vida útil das folhas de lixar.
Demasiada pressão não resulta num melhor rendimento de desbaste, mas sim num maior desgaste da ferramenta elétrica e da folha de lixa.
Para lixar ângulos, cantos e áreas de difícil acesso também é possível trabalhar apenas com a ponta ou com o canto da placa de lixar.
Ao lixar sobre um ponto só, é possível que a folha de lixa se aqueça fortemente. Reduza o número de oscilações e a pressão e permita que a folha de lixa se arrefeça em intervalos regulares.
Jamais utilizar uma folha de lixa com a qual foi processado metal, para processar outros materiais.
Só utilizar acessórios de lixar originais Bosch.
Ligue sempre uma aspiração de pó para lixar.
Raspar
Ao raspar selecione um nível de oscilação elevado.
Trabalhe sobre uma base macia (por exemplo madeira) em ângulos planos e com pouca força de pressão. Caso contrário a espátula poderá cortar a superfície.
Manutenção e assistência técnica
Manutenção e limpeza
- Antes de todos trabalhos na ferramenta elétrica deverá puxar a ficha de rede da tomada.
- Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura.
Limpar a ferramenta de trabalho estriada (acessório) em intervalos regulares com uma escova de arame.
Se for necessário substituir o cabo de ligação, isto deverá ser realizado pela Bosch ou por um posto de assistência técnica autorizado para ferramentas elétricas Bosch para evitar riscos de segurança.
Serviço pós-venda e aconselhamento
O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças de substituição. Desenhos explodidos e informações acerca das peças de substituição também em: www.bosch-pt.com
A nossa equipa de consultores Bosch esclarece com prazer
48 | Italiano
todas as suas dúvidas a respeito dos nossos produtos e acessórios.
Indique para todas as questões e encomendas de peças sobressalentes impreterivelmente a referência de 10 dígitos de acordo com a placa de características do produto.
Portugal
Robert Bosch LDA
Avenida Infante D. Henrique
Lotes 2E - 3E
1800 Lisboa
Para efetuar o seu pedido online de peças entre na página www.ferramentasbosch.com.
Tel.: 21 8500000
Fax: 21 8511096
Brasil
Robert Bosch Ltda. – Divisão de Ferramentas Elétricas
Caixa postal 1195 - CEP: 13065-900
Campinas - SP
Tel.: 0800 7045 446
www.bosch.com.br/contato
Eliminação
Ferramentas elétricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias-primas.
Não deitar ferramentas elétricas no lixo doméstico!
Apenas para países da UE:
De acordo com a diretiva europeia 2012/19/UE para aparelhos elétricos e eletrónicos velhos, e com as respetivas realizações nas leis nacionais, as ferramentas elétricas que não servem mais para a utilização, devem ser enviadas separadamente a uma reciclagem ecológica.
