| Type product | Oscillerend multifunctioneel gereedschap |
| Merk | Bosch |
| Model | PMF 220 CE |
| Nominaal opgenomen vermogen | 220 W |
| Afgegeven vermogen | 130 W |
| Onbelast toerental | 15 000 - 20 000 tr/min |
| Oscillatiehoek | 1,4° (links/rechts) |
| Gewicht (volgens EPTA 01:2014) | 1,1 kg |
| Beschermingsklasse | /II (dubbele isolatie) |
| Snelheidsvoorinstelling | Ja, 6-standen draaischijf |
| Elektronische constante | Ja |
| Zachte start | Ja |
| Bevestigingssysteem voor accessoires | Starlock / OIS (met schroef) |
| Hoofdtoepassingen | Zagen, doorslijpen, schuren, schrapen, voegen uithakken |
| Geschikte materialen | Hout, kunststoffen, non-ferrometalen, gips, tegels |
| Inbegrepen accessoires | Invallend zaagblad, schuurplateau, schuurpapier, diepteaanslag, inbussleutel |
| Geluidsdrukniveau | 84 dB(A) |
| Geluidsvermogensniveau | 95 dB(A) |
| Trillingen (schuren, zonder handgreep) | 10 m/s² (K=1,5 m/s²) |
| Onderhoud en reiniging | Voor reiniging stekker uittrekken; ventilatiesleuven reinigen; metalen borstel gebruiken voor carbide accessoires |
| Klantenservice | Bosch (gegevens in bijsluiter); reserveonderdelen op www.bosch-pt.fr |
| Algemene informatie | Handleiding in meerdere talen; veiligheidsvoorschriften naleven |
Veelgestelde vragen - PMF 220 CE BOSCH
Gebruikersvragen over PMF 220 CE BOSCH
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Elektrisch gereedschap in PDF-formaat gratis! Vind uw handleiding PMF 220 CE - BOSCH en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. PMF 220 CE van het merk BOSCH.
GEBRUIKSAANWIJZING PMF 220 CE BOSCH
nl Gorspronkelijke gebruiksaanwijzing
da Original brugsanvisning

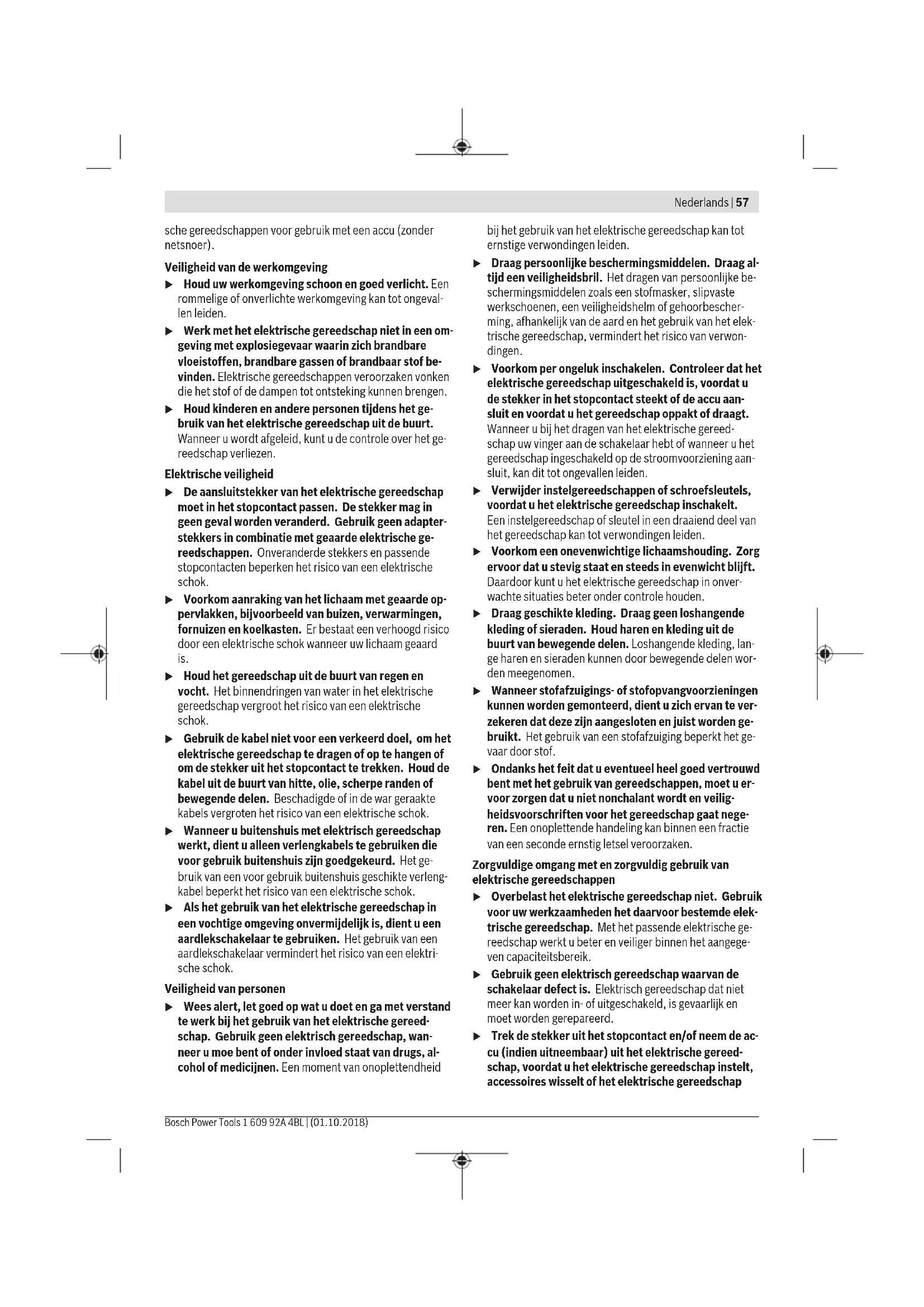

Veiligheidsaanwijzingen
Algemene veiligheidsaanwijzingen voor elektrische gereedschappen
WAARSCHU-WING
Lees alle waarschuwingen, veiligheidsaanwijzingen, afbeeldingen en specificaties die bij dit elektri-
sche gereedschap worden geleverd. Als de hieronder vermelde aanwijzingen niet worden opgevolgd, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.
Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.
Het in de waarschuwingen gebruikte begrip elektrisch gereedschap heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektri-
sche gereedschappen voor gebruik met een accu (zonder netsnoer).
Veiligheid van de werkomgeving
Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden.
▶ Werk met het elektrische gereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen.
Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.
Elektrische veiligheid
De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
▶ Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is.
Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
- Gebruik de kabel niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen of bewegende delen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.
Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok.
Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.
Veiligheid van personen
Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap, wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid
bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.
▶ Draag persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Het dragen van persoonlijke beschermingsmiddelen zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen.
▶ Voorkom per ongeluk inschakelen. Controleer dat het elektrische gereedschap uitgeschakeld is, voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt.
Wanneer u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanneer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.
▶ Verwijder instelgereedschappen of schroefsleutels, voordat u het elektrische gereedschap inschakelt.
Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.
▶ Voorkom een onevenwichtige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter onder controle houden.
▶ Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren en kleding uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden kunnen door bewegende delen worden meegenomen.
▶ Wanneer stofafzuigings- of stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuiging beperkt het gevaar door stof.
Ondanks het feit dat u eventueel heel goed vertrouwd bent met het gebruik van gereedschappen, moet u ervoor zorgen dat u niet nonchalant wordt en veiligheidsvoorschriften voor het gereedschap gaat negeren. Een onoplettende handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.
▶ Overbelast het elektrische gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik.
- Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.
▶ Trek de stekker uit het stopcontact en/of neem de accu (indien uitneembaar) uit het elektrische gereedschap, voordat u het elektrische gereedschap instelt, accessoires wisselt of het elektrische gereedschap
Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen
58 | Nederlands
opbergt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap.
▶ Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt.
Pleeg onderhoud aan elektrische gereedschappen en accessoires. Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het elektrische gereedschap nadelig wordt beïnvloed. Laat deze beschadigde onderdelen vóór gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen.
Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden.
- Gebruik elektrisch gereedschap, accessoires, inzetgereedschappen en dergelijke volgens deze aanwijzingen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden.
Houd handgrepen en greepvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en greepvlakken verhinderen dat het gereedschap in onverwachte situaties veilig kan worden gehanteerd en bediend.
Service
Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft.
Veiligheidsaanwijzingen voor multifunctioneel gereedschap
Houd het elektrische gereedschap vast aan de geïsoleerde handgrepen, wanneer u werkzaamheden verricht waarbij het accessoire in aanraking kan komen met verborgen bedrading of zijn eigen netsnoer. Als het accessoire in aanraking komt met een spanningvoerende draad, dan kunnen de metalen delen van het elektrische gereedschap onder spanning komen te staan en zou de gebruiker een elektrische schok kunnen krijgen.
- Gebruik klemmen of een andere praktische manier om het werkstuk op een stabiel platform vast te zetten en te ondersteunen. Het vasthouden van het werkstuk met de hand of tegen uw lichaam leidt tot instabiliteit en dit kan resulteren in het verlies van controle.
- Gebruik het elektrische gereedschap uitsluitend voor droog schuren. Het binnendringen van water in het elek-
trische gereedschap vergroot het risico van een elektrische schok.
Let op brandgevaar! Vermijd oververhitting van het te schuren materiaal en van de schuurmachine. Maak vóór werkonderbrekingen altijd het stofreservoir leeg. Schuurstof in stofzak, microfilter, papieren zak (of in de filterzak resp. filter van de stofzuiger) kan onder ongunstige omstandigheden, zoals rondvliegende vonken bij het schuren van metalen, vanzelf ontsteken. Er bestaat vooral gevaar, wanneer het schuurstof met lak-, polyurethaanresten of andere chemische stoffen vermengd is, en het te schuren materiaal na lang werken heet is.
Houd uw handen uit de buurt van de plaats waar wordt gezaagd. Grijp niet onder het werkstuk. Bij aanraking van het zaagblad bestaat verwondingsgevaar.
▶ Reinig regelmatig de ventilatieopeningen van uw elektrische gereedschap. De motorventilator trekt stof in het huis en een sterke ophoping van metaalstof kan elektrische gevaren veroorzaken.
- Gebruik geschikte detectoren om verborgen elektrici- teits-, gas- of waterleidingen op te sporen of raad- pleeg het plaatselijke energie- of waterleidingbedrijf. Contact met elektrische leidingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt materiële schade en kan een elektrische schok veroorzaken.
Houd het elektrische gereedschap bij het werken stevig met beide handen vast en zorg ervoor dat u stevig staat. Het elektrische gereedschap wordt met twee handen veiliger vastgehouden.
▶ Draag bij het wisselen van de inzetgereedschappen werkhandschoenen. Inzetgereedschappen worden warm bij langdurig gebruik.
- Krab geen natgemaakte materialen (bijv. behang) af en krab niet op een vochtige ondergrond. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
▶ Behandel het te bewerken oppervlak niet met oplos-middelhoudende vloeistoffen. Door de verwarming van de materialen bij het afkrabben kunnen giftige dampen ontstaan.
▶ Wees erg voorzichtig bij het hanteren van schaafijzer en mes. De inzetgereedschappen zijn zeer scherp. Er bestaat verwondingsgevaar.
Breng de magneet niet in de buurt van pacemakers. Door de magneet (7) wordt een veld opgewekt dat de werking van pacemakers kan belemmeren.
Houd het elektrische gereedschap uit de buurt van magnetische gegevensdragers en magnetisch gevoelige apparaten. Door de werking van de magneet (7) kan onherroepelijk gegevensverlies optreden.
Beschrijving van product en werking
Lees alle veiligheidsaanwijzingen en instructies. Het niet naleven van de veiligheidsaanwijzingen en instructies kan elektrische schokken, brand en/of zware verwondingen veroorzaken.
Neem goed nota van de afbeeldingen in het voorste deel van de gebruiksaanwijzing.
Beoogd gebruik
Het elektrische gereedschap is bestemd voor het zagen en doorslijpen van houtmaterialen, kunststof, gips, non-ferro-metalen en bevestigingselementen (bijv. spijkers, nieten). Het is eveneens geschikt voor het bewerken van zachte wandtegels eveals voor het droog schuren en gladmaken van kleine vlakken. Het is bij uitstek geschikt voor dichtbij de rand en vlak werken.
Afgebeelde componenten
De componenten zijn genummerd zoals op de afbeelding van het elektrische gereedschap op de pagina met afbeeldingen.
(1) Aan/uit-schakelaar
(2) Stelwiel instelling aantal oscillatiebewegingen
(3) Ventilatieopeningen
(4) Handgreep (geïsoleerd greepvlak)
(5) Schroefdraad voor extra handgreep
(6) Gereedschapopname
(7) Magneet
(8) Invalzaagblad ^A)
(9) Spanschroef
(10) Binnenzeskantsleutel
(11) Schuurplateau ^A)
(12) Schuurblad ^A)
(13) Diepteaanslag ^A)
(14) Segmentzaagblad ^A)
(15) Spanhendel van de stofafzuiging ^A)
(16) Afzuigaansluiting ^A)
(17) Stofafzuiging ^4
(18) Afzuigslang ^A)
A) Niet elk afgebeeld en beschreven accessoire is standaard bij de levering inbegrepen. Alle accessoires zijn te vinden in ons accessoireprogramma.
Technische gegevens
| Multifunctioneel gereedschap PMF 220 CE | |
| PMF 2000 CE | |
| Productnummer | 3 603 A02 0.. |
| Instelling aantal oscillatiebewegingen | ● |
| Constant Electronic ● | |
Multifunctioneel gereedschap PMF 220 CE
PMF 2000 CE
| Zacht aanlopen ● | |
| Nominaal opgenomen vermogen | W 220 |
| Afgegeven vermogen W 130 | |
| Onbelast toerental n_0 | o.p.m. 15000–20000 |
| Oscillatiehoek links/rechts ° 1,4 | |
| Gewicht volgens EPTA-Procedure 01:2014 | kg 1,1 |
| Beschermklasse /II | |
De gegevens gelden voor een nominale spanning [U] van 230 V. Bij afwijkende spanningen en in landspecifieke uitvoeringen kunnen deze gegevens variëren.
Informatie over geluid en trillingen
Geluidsemissiewaarden vastgesteld conform EN 62841-2-4.
Het A-gewogen geluidsniveau van het elektrische gereedschap bedraagt typisch: 84 dB(A); geluidsvermogenniveau 95 dB(A). Onzekerheid K=3 dB.
Draag gehoorbescherming!
Werkzaamheden zonder extra handgreep
Totale trillingswaarden a_h (vectorsom van drie richtingen) en onzekerheid K bepaald conform EN 62841-2-4 (schuren), EN 62841-2-11 (zagen):
Schuren: a_n=10 m/s^2 , K=1,5 m/ s^2 ,
Zagen met invalzaagblad: a_h=16 m/s^2 , K=2 m/ s^2 ,
Zagen met segmentzaagblad: a_h=14 m/s^2 , K=3 m/s^2 ,
Krabben: a_n = 12m / s^2, K = 1,5m / s^2 .
Werkzaamheden met extra handgreep
Totale trillingswaarden a_h (vectorsom van drie richtingen) en onzekerheid K bepaald conform EN 62841-2-4 (schuren),
EN 62841-2-11 (zagen):
Schuren: a_h = 9 m/s^2 , K = 1,5 m/s^2 ,
Zagen met invalzaagblad: a_h=17 m/s^2 , K=2 m/ s^2 ,
Zagen met segmentzaagblad: a_h=18,5 m/s^2 , K=3 m/s^2 , Krabben: a_h=16 m/s^2 , K=1,5 m/s^2 .
Het in deze gebruiksaanwijzing vermelde trillingsniveau en de geluidsemissiewaarde zijn gemeten met een volgens EN 62841 genormeerde meetmethode en kunnen worden gebruikt om elektrische gereedschappen met elkaar te vergelijken. Ze zijn ook geschikt voor een voorlopige inschatting van de trillings- en geluidsemissie.
Het aangegeven trillingsniveau en de aangegeven geluidsemissiewaarde representeren de voornaamste toepassingen van het elektrische gereedschap. Wanneer het elektrische gereedschap echter wordt gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of onvoldoende onderhoud, dan kunnen het trillingsniveau en de geluidsemissiewaarde afwijken. Dit kan de trillings- en geluidsemissie gedurende de gehele arbeidsperiode duidelijk verhogen.
Voor een nauwkeurige schatting van de trillings- en ge-luidsemissies moet ook rekening worden gehouden met de
60 | Nederlands
tijden waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillings- en geluidsemissies gedurende de gehele arbeidsperiode duidelijk verminderen.
Leg aanvullende veiligheidsmaatregelen ter bescherming van de gebruiker tegen het effect van trillingen vast, zoals: onderhoud van elektrische gereedschappen en inzetgereedschappen, warm houden van de handen, organisatie van het arbeidsproces.
Montage
▶ Trek vóór werkzaamheden aan het elektrische gereedschap altijd de stekker uit het stopcontact.
Inzetgereedschap wisselen
Draag bij het wisselen van gereedschap werkhand- schoenen. Bij het aanraken van de inzetgereedschappen bestaat verwondingsgevaar.
Inzetgereedschap kiezen
Neem goed nota van de voor uw elektrische gereedschap bestemde inzetgereedschappen.
| Inzetgereedschap PMF 220 CE | PMF 2000 CE | |
| STARLOCK | √ | |
| STARLOCK PLUS | ✕ | |
| STARLOCK MAX | ✕ | |
De volgende tabel geeft voorbeelden voor inzetgereedschappen. Meer inzetgereedschappen vindt u in het omvangrijke Bosch accessoireprogramma.
| Inzetgereedschap Materiaal Toepassing | |||
 | Bimetalen seg-mentzaagblad | Houtmaterialen, kunst-stof, non-ferrometalen | Doorslijpen en invallend zagen; ook voor dichtbij de rand zagen, in hoeken en op moeilijk toegankelijke plaatsen; Voorbeeld: reeds geïnstalleerde vloerplinten of deurkozij- nen inkorten, invallend zagen bij het aanpassen van vloer- planken |
 | Schuurplateau voor schuurbladen serie Delta 93 mm | Afhankelijk van schuur- blad | Oppervlakken schuren bij randen, in hoeken of op moeilijk toegankelijke plaatsen; afhankelijk van schuurblad bijv. voor het schuren van hout, verf, lak, steen; Vliezen voor het reinigen en structureren van hout, ont- roesten van metaal en voor het opschuren van lak, polijst- vilt voor het voorpolijsten |
 | Profielschuurhulp- stuk | Hout, buizen/profielen, verf, lak, vulmateriaal, metaal | Comfortabel en efficiënt schuren van profielen tot een dia- meter van 55 mm; Rode schuurbladen voor het schuren van hout, buizen/ profielen, lak, vulmateriaal en metaal |
 | Bimetalen inval- zaagblad hout en metaal | Zacht hout, zachte kunst- stoffen, gipskarton, dun- wandige profielen van alu- minium en non-ferrometa- len, dun plaatstaal, niet- geharde spijkers en schroeven | Kleinere doorslijp- en invallende zaagwerkzaamheden; Voorbeeld: uitsparing voor stopcontacten zagen, koperen buis vlak met de muur doorslijpen, invallend zagen in gips- kartonplatenFiligrane aanpaswerkzaamheden in hout; Voorbeeld: uitsparingen voor sloten en beslag bijzagen |
 | HCS-invalzaagblad hout | Houtmaterialen, zachte kunststoffen | Doorslijpen en diep invallend zagen; ook voor dichtbij de rand zagen, in hoeken en op moeilijk toegankelijke plaatsen; Voorbeeld: smal invallend zagen in massief hout voor de inbouw van een ventilatierooster |
 | Bimetalen inval- zaagblad hardhout | Hardhout, gelamineerde platen | Invallend zagen in gelamineerde platen of hardhout; Voorbeeld: inbouw van dakramen |
Inzetgereedschap Materiaal Toepassing
 | HM-invalzaagblad metaal | Metaal, sterk abrasieve materialen, fiberglass, gipskarton, cementgebon-den vezelplaten | Invallend zagen in sterk abrasieve materialen of metaal; Voorbeeld: keukenfrontafdekkingen zagen, eenvoudig door geharde schroeven, spijkers en roestvrij staal snijden |
 | Bimetalen inval-zaagblad hout en metaal | Zacht hout, hardhout, gefineerde platen, met kunststof beklede platen, niet-geharde spijkers en schroeven | Invallend zagen in gelamineerde platen of hardhout; Voorbeeld: deurkozijnen inkorten, uitsparingen voor een plank |
 | HM-Riff-segment-zaagblad | Cementvoegen, zachte wandtegels, glasvezelver-sterkte kunststoffen, cel-lenbeton | Snijden en doorslijpen dichtbij de rand, in hoeken of op moeilijke toegankelijke plaatsen; Voorbeeld: voegen tussen wandtegels verwijderen voor reparatiewerkzaamheden, uitsparingen in tegels, gipspla-ten of kunststoffen snijden |
 | Diamant-Riff-seg-mentzaagblad | Cementvoegen, zachte wandtegels, epoxyhars, glasvezelversterkte kunst-stoffen | Precies uitfrezen en doorslijpen van tegel-/voegenmateri-aal, epoxyharsen en glasvezelversterkte kunststoffen; Voorbeeld: kleinere uitsnijdingen maken in zachte wandte- gels en uitsparingen in glasvezelversterkte kunststof fre-zen |
 | HM-Riff-deltapla-teau | Specie, betonresten, hout, abrasieve materia- len | Vijlen en schuren op een harde ondergrond; Voorbeeld: specie of tegellijm verwijderen (bijv. bij het vervangen van beschadigde tegels), verwijderen van ta-pijtlijmresten |
 | HM-Riff-tegelspe-cie- en tegellijmver-wijderaar | Specie, voegen, epoxy-hars, glasvezelversterkte kunststoffen, abrasieve materialen | Uitfrezen en doorslijpen van voegen- en tegelmateriaal evenals vijlen en schuren op een harde ondergrond; Voorbeeld: tegellijm en voegspecie verwijderen |
 | HCS multimes Dakvilt, tapijt, kunstgras, karton, PVC-vloerbedek-king | Snel en precies snijden van zacht materiaal en flexibele abrasieve materialen; Voorbeeld: snijden van tapijt, karton, PVC-vloerbedek-king, dakvilt enz. | |
 | Krabber, stug Tapijt, specie, beton, te-gellijm | Krabben op een harde ondergrond; Voorbeeld: verwijderen van specie, tegellijm, beton- en ta-pijtlijmresten | |
 | Krabber, flexibel Tapijtlijm, verfresten, sili-cone | Flexibel krabben op een zachte ondergrond; Voorbeeld: verwijderen van siliconenvoegen, tapijtlijm- en verfresten | |
 | Bimetalen seg-mentzaagblad ge-karteld | Isolatiemateriaal, isolatie- platen, vloerplaten, con-tactgeluid-isolatieplaten, karton, tapijt, rubber, leer | Precies snijden van zachte materialen; Voorbeeld: op maat snijden van isolatieplaten, vlak afza-gen van uitstekend isolatiemateriaal |
 | HM-Riff-schuurvin-ger | Hout, verf Schuren van hout of verf op moeilijk toegankelijke plaat-sen zonder schuurpapier; Voorbeeld: verf afschuren tussen raamluiklamellen, hoe-ken bij houten vloeren schuren | |
 | HM-Riff-invalzaag-blad | Fiberglas, specie, hout Invallend zagen in sterk abrasieve materialen; Voorbeeld: uitfrezen van dunne mozaïektegels | |
 | HCS-universele voegensnijder | Uitzetvoegen, raamkit, isolatiematerialen (steen-wol) | (Door)snijden van zachte materialen; Voorbeeld: snijden van siliconen uitzetvoegen of raamkit |
62 | Nederlands
Inzetgereedschap monteren/verwisselen (zie afbeeldingen A en B)
Verwijder indien nodig een reeds gemonteerd inzetgereedschap.
Om het inzetgereedschap weg te nemen, draait u met de binnenzeskantsleutel (10) de spanschroef (9) los en neemt u het gereedschap weg.
Plaats het gewenste inzetgereedschap (bijv. invalzaagblad (8)) zodanig op de gereedschapopname (6) dat het gebogen deel omlaag wijst (zie afbeelding op de pagina met afbeeldingen, tekst van het inzetgereedschap van bovenaf leesbaar).
Draai het inzetgereedschap in een voor de werkzaamheden gunstige positie en laat het in de nok van de gereedschapopname (6) vastklikken. Daarbij zijn twaalf t.o.v. elkaar 30° verplaatste posities mogelijk.
Voor een gemakkelijkere montage houdt de geïntegreerde magneet (7) het inzetgereedschap in de gewenste positie.
Bevestig het inzetgereedschap met de spanschroef (9)
Draai de spanschroef met de binnenzeskantsleutel (10) zover aan tot deze tegen het inzetgereedschap ligt.
▶ Controleer of het inzetgereedschap stevig vastzit.
Verkeerd of niet stevig bevestigde inzetgereedschappen kunnen tijdens het gebruik losraken en kunnen u in gevaar brengen.
Diepteaanslag monteren en instellen
De diepteaanslag (13) kan bij het werken met segmentzaagbladen gebruikt worden.
Verwijder indien nodig een reeds gemonteerd inzetgereedschap.
Schuif de diepteaanslag (13) tot aan de aanslag en met de kant met tekst naar boven over de gereedschapopname (6) heen op de spanhals van het elektrische gereedschap.
De diepteaanslag is bestemd voor de volgende zaagdiepten:
- Met segmentzaagbladen ACZ 85 .. met diameter 85 mm: zaagdieptes 8 mm, 10 mm, 12 mm en 14 mm (vermelding op de diepteanslag in grote letters en zonder haakjes).
- Met segmentzaagbladen ACZ 100 .. met diameter 100 mm: zaagdieptes 14 mm, 16 mm, 18 mm en 20 mm (vermelding op de diepteanslag in kleine letters en tussen haakjes).
Plaats het passende segmentzaagblad voor de gewenste zaagdiepte. Schuif de diepteaanslag (13) van de gereedschapopname (6) in de richting van het inzetgereedschap tot u hem vrij kunt draaien. Draai de diepteaanslag (13) zodanig dat de gewenste zaagdiepte boven het deel van het zaagblad ligt waarmee gezaagd moet worden. Schuif de diepteaanslag (13) weer tot aan de aanslag op de spanhals van het elektrische gereedschap.
Neem de diepteaanslag (13) voor alle andere zaagdieptes en voor het werken met andere inzetgereedschappen weg. Verwijder hiervoor het inzetgereedschap en trek de diepteaan-slag van de spanhals.
Extra handgreep monteren (accessoire)
De extra handgreep met trillingsdemping maakt aangenamer en veilig werken mogelijk.
Schroef de extra handgreep afhankelijk van de werkwijze rechts of links van de machinekop in de schroefdraad (5).
- Gebruik het elektrische gereedschap niet meer, wanneer de extra handgreep beschadigd is. Verander de extra handgreep niet.
Keuze van het schuurblad
Afgestemd op het te bewerken materiaal en de gewenste afname van het oppervlak zijn er verschillende schuurbladen verkrijgbaar:
Schuurblad Materiaal Toepassing Korrel
| Kwaliteit rood | - Alle houtmaterialen (bijv. hardhout, zacht hout, spaanplaat, bouwplaten)- Metaal | Voorschuren van bijvoorbeeld ruwe, ongeschaafde balken en planken | Grof 40 | 60 |
| Vlak schuren en wegschuren van kleine oneffenheden | Medium 80 | 100120 | ||
| Voor het afwerken en fijn schuren van hout Fijn 180 | 240320400 | |||
| Kwaliteit wit | - Verf-Lak-Vulmateriaal- Plamuur | Voor het afschuren van verf Grof 40 | 60 | |
| Voor het schuren van grondverf (bijv. het verwijderen van kwaststrepen, verfdruppels en uitgelopen verf) | Medium 80 | 100120 | ||
| Voor het opschuren van grondverflagen voor het lak-ken | Fijn 180 | 240320 |
Schuurblad op het schuurplateau aanbrengen of verwisselen
Het schuurplateau (11) is voorzien van een klitweefsel, zo- dat u schuurbladen met klithechting snel en eenvoudig kunt bevestigen.
Klop het klitweefsel van het schuurplateau (11) vóór het aanbrengen van het schuurblad (12) uit om een optimale hechting mogelijk te maken.
Breng het schuurblad (12) aan een kant van het schuurplateau (11) vlak aan, leg het schuurblad vervolgens op het schuurplateau en duw het goed vast.
Voor een optimale stofafzuiging moet u ervoor zorgen dat de uitsparingen in het schuurblad overeenkomen met de openingen in het schuurplateau.
Voor het verwijderen van het schuurblad (12) pakt u het bij een punt vast en trekt u het van het schuurplateau (11) af.
U kunt alle schuurbladen, polijst- en reinigingsvliezen van de serie Delta 93 mm van het Bosch accessoireprogramma gebruiken.
Schuuraccessoires zoals vlies en polijstvilt worden op dezelfde manier op het schuurplateau bevestigd.
Afzuiging van stof en spanen
Stof van materialen zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal kan schadelijk voor de gezondheid zijn. Aanraking of inademing van stof kan leiden tot allergische reacties en/of luchtwegaandoeningen bij de gebruiker of personen die zich in de omgeving bevinden. Bepaalde soorten stof, bijvoorbeeld van eiken- en beukenhout, gelden als kankerverwekkend, in het bijzonder in combinatie met additieven voor houtbehandeling (chromaat en houtbeschermingsmiddelen). Asbesthoudend materiaal mag alleen door gespecialiseerde vakmensen worden bewerkt.
- Gebruik indien mogelijk een voor het materiaal geschikte stofafzuiging.
- Zorg voor een goede ventilatie van de werkplek.
- Er wordt geadviseerd om een stofmasker met filterklasse P2 te dragen.
Neem de in uw land geldende voorschriften voor de te bewerken materialen in acht.
▶ Vermijd ophoping van stof op de werkplek. Stof kan gemakkelijk ontbranden.
Stofafzuiging aansluiten (zie afbeelding C)
De stofafzuiging (17) is uitsluitend bestemd voor werkzaamheden met het schuurplateau (11), in combinatie met andere inzetgereedschappen is deze niet nuttig.
Sluit voor het schuren altijd een stofafzuiging aan.
Verwijder voor de montage van de stofafzuiging (17) (accessoire) het inzetgereedschap en de diepteaanslag (13).
Schuif de stofafzuiging (17) tot aan de aanslag over de gereedschapopname (6) heen op de spanhals van het elektrische gereedschap. Draai de stofafzuiging in de gewenste positie (niet direct onder het elektrische gereedschap). Duw de spanhendel (15) dicht om de stofafzuiging vast te zetten.
Steek de gereedschapsmof van de afzuigslang (18) op de afzuigaansluiting (16). Verbind de afzuigslang (18) met een stofzuiger (accessoire).
Een overzicht voor aansluiting op verschillende stofzuigers vindt u aan het einde van deze gebruiksaanwijzing.
De stofzuiger moet geschikt zijn voor het te bewerken materiaal.
Gebruik bij het afzuigen van voor de gezondheid bijzonder gevaarlijk, kankerverwekkend of droog stof een speciale zuiger.
Gebruik
Ingebruikname
Let op de netspanning! De spanning van de stroombron moet overeenkomen met de gegevens op het typeplaatje van het elektrische gereedschap.
In-/uitschakelen
Zorg ervoor dat u de aan/uit-schakelaar kunt bedienen zonder de handgreep los te laten.
Voor het inschakelen van het elektrische gereedschap schuift u de aan/uit-schakelaar (1) naar voren, zodat op de schakelaar „I“ verschijnt.
Het elektronisch zacht aanlopen begrenst het draaimoment bij het inschakelen en verlengt de levensduur van de motor.
De Constant Electronic houdt de trilfrequentie bij onbelast en belast lopen vrijwel constant en waarborgt een gelijkmati- ge arbeidscapaciteit.
Voor het uitschakelen van het elektrische gereedschap schuift u de aan/uit-schakelaar (1) naar achter, zodat op de schakelaar „0“ verschijnt.
Instelling aantal oscillatiebewegingen
Met het stelwiel instelling aantal oscillatiebewegingen (2) kunt u het noodzakelijke aantal oscillatiebewegingen ook tijdens gebruik instellen.
De benodigde trilfrequentie is afhankelijk van het materiaal en de werkomstandigheden en kan proefsgewijs worden vastgesteld.
Bij het zagen, doorslijpen en schuren van hardere materialen zoals bijv. hout of metaal wordt stand „6“ voor het aantal oscillatiebewegingen aanbevolen, bij zachtere materialien zoals bijv. kunststof stand „4“.
Aanwijzingen voor werkzaamheden
- Trek vóór werkzaamheden aan het elektrische gereedschap altijd de stekker uit het stopcontact.
Wacht tot het elektrische gereedschap tot stilstand is gekomen, voordat u het neerlegt.
Aanwijzing: Houd de ventilatieopeningen (3) van het elektrische gereedschap bij het werken niet dicht, omdat anders de levensduur van het elektrische gereedschap verminderd wordt.
64 | Nederlands
Werkprincipe
Door de oscillerende aandrijving beweegt het inzetgereedschap tot wel 20000 keer per minuut met 2,8° heen en weer. Dat maakt precies werken op zeer krappe plekken mogelijk.
Werk met geringe en gelijkmatige aan- drukkracht. Anders verslechtert het ar- beidsvermogen en kan het inzetgereedschap blokkeren.
Beweeg tijdens de werkzaamheden het elektrische gereedschap heen en weer, zodat het inzetgereedschap niet te warm wordt en niet blokkeert.
Zagen
- Gebruik alleen onbeschadigde zaagbladen die helemaal in orde zijn. Verbogen of niet-scherpe zaagbladen kunnen breken, het zagen negatief beïnvloeden of een terugslag veroorzaken.
▶ Neem bij het zagen van lichte bouwmaterialen de wettelijke voorschriften en de adviezen van de fabrikan- ten van de materialen in acht.
▶ Er mogen alleen zachte materialen zoals hout, gipskarton e.d. invallend bewerkt worden!
Controleer vóór het zagen met HCS-zaagbladen in hout, spaanplaat, bouwmateriaal enz. deze op vreemde voorwerpen zoals spijkers, schroeven e.d. en verwijder deze voorwerpen indien nodig, of gebruik bimetalen zaagbladen.
Doorslijpen
Aanwijzing: Let er bij het doorslijpen van wandtegels op dat de inzetgereedschappen bij langer gebruik sneller slijten.
Schuren
De afnamecapaciteit en het schuurbeeld worden in hoofdzaak bepaald door de keuze van het schuurblad, de instelling van het aantal schuurbewegingen en de aandrukkracht.
Alleen onbeschadigde schuurbladen zorgen voor een goede schuurcapaciteit en ontzien het elektrische gereedschap.
Let op een gelijkmatige aandrukkeracht om de levensduur van de schuurbladen te verlengen.
Een overmatige verhoging van de aandrukkracht leidt niet tot een groter schuurvermogen, maar wel tot een sterkere slijtage van het elektrische gereedschap en het schuurblad.
Voor zeer nauwkeurig schuren van hoeken, randen en moeilijk bereikbare gebieden kunt u ook alleen met de punt of een rand van het schuurplateau werken.
Bij het schuren op een klein oppervlak kan het schuurblad zeer warm worden. Verminder het aantal schuurbewegingen en de aandrukkeracht en laat het schuurblad regelmatig afkoelen.
Gebruik een schuurblad waarmee metaal is bewerkt niet meer voor andere materialen.
Gebruik uitsluitend originele Bosch-schuuraccessoires.
Sluit voor het schuren altijd een stofafzuiging aan.
Krabben
Kies bij het krabben een hoge stand voor het aantal oscillatiebewegingen.
Werk op een zachte ondergrond (bijv. hout) in een vlakke hoek en met geringe aandrukkracht. Anders kan het plamuurmes in de ondergrond snijden.
Onderhoud en service
Onderhoud en reiniging
- Trek vóór werkzaamheden aan het elektrische gereedschap altijd de stekker uit het stopcontact.
Houd het elektrische gereedschap en de ventilatieopeningen altijd schoon om goed en veilig te werken.
Reinig Riff-inzetgereedschappen (accessoires) regelmatig met een draadborstel.
Als de aansluitkabel moet worden vervangen, moeten deze werkzaamheden door Bosch of een erkende klantenservice voor Bosch elektrische gereedschappen worden uitgevoerd om veiligheidsrisico's te voorkomen.
Klantenservice en gebruiksadvies
Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen. Opengewerkte tekeningen en informatie over vervangingsonderdelen vindt u ook op: www.bosch-pt.com
Het Bosch-gebruiksadviesteam helpt u graag bij vragen over onze producten en accessoires.
Vermeld bij vragen en bestellingen van vervangingsonderde- len altijd het uit tien cijfers bestaande productnummer vol- gens het typeplaatje van het product.
Nederland
Tel.: (076) 579 54 54
Fax: (076) 579 54 94
E-mail: gereedschappen@nl.bosch.com
België
Tel.: (02) 588 0589
Fax: (02) 588 0595
E-mail: outillage.gereedschap@be.bosch.com
Afvalverwijdering
Elektrische gereedschappen, accessoires en verpakkingen moeten op een voor het milieu verantwoorde wijze worden gerecycled.
Gooi elektrische gereedschappen niet bij het huisvuil!
Alleen voor landen van de EU:
Volgens de Europese richtlijn 2012/19/EU betreffende elektrische en elektronische oude apparaten en de omzetting van de richtlijn in nationaal recht moeten niet meer bruikbare elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.
