Sette på / skifte slipeblad på slipeplaten Slipeplaten (11) har borrelåsmateriale, slik at du raskt og enkelt kan feste slipeblad med borrelås. Bank på borrelåsmaterialet til slipeplaten (11) før du setter på slipebladet (12), slik at det festes optimalt. Plasser slipebladet (12) helt inntil den ene siden av slipeplaten (11), legg slipebladet på slipeplaten og trykk det godt fast. For å oppnå optimalt støvavsug må du passe på at utsparingene på slipebladet stemmer overens med hullene på slipeplaten. For å ta av slipebladet (12) holder du i en av spissene på bladet og trekker det fra slipeplaten (11). Du kan bruke alle slipeblad og alle typer polerings- og rengjøringsfleece i serien Delta 93 mm i Boschs tilbehørssortiment. Slipetilbehør som fleece/poleringsfilt festes på samme måte på slipeplaten. Støv-/sponavsuging Støv fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan være helsefarlige. Berøring eller innånding av støv kan utløse allergiske reaksjoner og/eller åndedrettssykdommer hos brukeren eller personer som befinner seg i nærheten. Visse typer støv som eike- eller bøkestøv gjelder som kreftfremkallende, spesielt i kombinasjon med tilsetningsstoffer til trebearbeidelse (kromat, trebeskyttelsesmidler). Asbestholdig materiale må kun bearbeides av fagfolk. – Bruk helst et støvavsug som er egnet for dette materialet. – Sørg for god ventilasjon av arbeidsplassen. – Det anbefales å bruke en støvmaske med filterklasse P2. Følg ditt lands gyldige forskrifter for de materialene som skal bearbeides. u Unngå støv på arbeidsplassen. Støv kan lett antennes. Koble til støvavsug (se bilde C) Støvavsuget (17) er bare beregnet for arbeid med slipeplaten (11). Det har ingen hensikt å bruke det i kombinasjon med andre innsatsverktøy. Koble alltid til et støvavsug ved sliping. Ta av innsatsverktøyet og dybdeanlegget (13) når støvavsuget (17) (tilbehør) skal monteres. Skyv støvavsuget (17) over verktøyholderen (6) til det stopper, på spennkragen til elektroverktøyet. Drei støvavsuget til ønsket stilling (ikke rett under elektroverktøyet). Trykk igjen spennhåndtaket (15) for å feste støvavsuget. Sett verktøymuffen til sugeslangen (18) på sugestussen (16). Koble sugeslangen (18) til en støvsuger (tilbehør). Du finner en oversikt over tilkobling til forskjellige støvsugere sist i denne veiledningen. Støvsugeren må være egnet til materialet som skal bearbeides. Ved oppsuging av spesielt helsefarlig, kreftfremkallende eller tørt støv må du bruke en spesialstøvsuger. Bruk Igangsetting u Vær oppmerksom på nettspenningen! Spenningen til strømkilden må stemme overens med angivelsene på elektroverktøyets typeskilt. Inn-/utkobling u Kontroller at du kan trykke på av/på-bryteren uten å slippe håndtaket. For å slå på elektroverktøyet skyver du av/på-bryteren (1) forover, slik at "I" blir synlig på bryteren. Den elektroniske mykstarten begrenser dreiemomentet når verktøyet slås på og forlenger motorens levetid. Konstantelektronikken holder oscillasjonshastigheten så å si konstant under tomgang og last og sikrer jevn effekt. For å slå av elektroverktøyet skyver du av/på-bryteren (1) bakover, slik at "0" blir synlig på bryteren. Forhåndsinnstille oscillasjonshastigheten Med hjulet for innstilling av oscillasjonshastigheten (2) kan du stille inn nødvendig oscillasjonshastighet også under drift. Nødvendig oscillasjonshastighet avhenger av materialet og arbeidsbetingelsene og kan bestemmes gjennom praktiske forsøk. Ved saging, kapping og sliping av hardere materialer som for eksempel tre eller metall anbefales oscillasjonshastighet "6", og for mykere materialer som for eksempel plast anbefales hastighet "4". Norsk | 85 Bosch Power Tools 1 609 92A 4BL | (01.10.2018)86 | Norsk 1 609 92A 4BL | (01.10.2018) Bosch Power Tools Informasjon om bruk u Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten. u Vent til elektroverktøyet er stanset helt før du legger det ned. Merknad: Pass på at ikke ventilasjonsåpningen (3) til elektroverktøyet tildekkes under arbeidet, ettersom det fører til at elektroverktøyets levetid forkortes. Funksjonsprinsipp Oscilleringsfunksjonen gjør at innsatsverktøyet svinger 2,8° frem og tilbake opptil 20000 ganger i minuttet. Dette gir mulighet til nøyaktig arbeid selv der det er svært trangt. Arbeid med lite og jevnt presstrykk, ellers blir effekten dårligere og innsatsverktøyet kan blokkeres. Beveg elektroverktøyet frem og tilbake under arbeidet, slik at ikke innsatsverktøyet varmes opp for mye og slik at det ikke blokkeres. Saging u Bruk bare uskadde, feilfri sagblad. Bøyde eller butte sagblad kan brekke, påvirke skjæringen negativt eller forårsake et tilbakeslag. u Følg gjeldende lovbestemmelser og anbefalingene fra materialprodusentene ved saging av lette materialer. u Dykksaging må bare brukes på myke materialer som tre, gipsplate og lignende! Før du sager i tre, sponplater, bygningsmaterialer osv. med HCS-sagblad, må du sjekke om det finnes spikre, skruer eller lignende. Fjern eventuelt fremmedlegemene, eller bruk bimetall-sagblad. Kappe Merknad: Vær oppmerksom på at innsatsverktøyene er utsatt for stor slitasje ved langvarig bruk til kutting av veggfliser. Slipe Materialfjerningseffekten og overflatekvaliteten bestemmes hovedsakelig av slipebladet, innstilt oscillasjonstrinn og presstrykket. Bare feilfrie slipeblad gir gode sliperesultater og skåner elektroverktøyet. Slipebladene varer lenger hvis du passer på at presstrykket er jevnt. Hvis det brukes svært høyt presstrykk, fører det til større slitasje på elektroverktøyet og slipebladet, og ikke til at slipekapasiteten blir større. For nøyaktig sliping av hjørner, kanter og vanskelig tilgjengelige steder kan du også bruke bare spissen eller en kant på slipeplaten. Ved punktvis sliping kan slipebladet bli svært varmt. Reduser oscillasjonshastigheten og presstrykket, og avkjøl slipebladet regelmessig. Bruk ikke et slipeblad som har blitt brukt til bearbeiding av metall, på andre materialer. Bruk bare originalt slipetilbehør fra Bosch. Koble alltid til et støvavsug ved sliping. Skraping Velg en høy oscillasjonshastighet ved skraping. Arbeid med flat vinkel og lite presstrykk ved arbeid på mykt underlag (for eksempel tre). Ellers kan sparkelen skjære i underlaget. Service og vedlikehold Vedlikehold og rengjøring u Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten. u Hold selve elektroverktøyet og ventilasjonsslissene alltid rene, for å kunne arbeide bra og sikkert. Rengjør riff-innsatsverktøyet (tilbehør) jevnlig med en stålbørste. Hvis det er nødvendig å skifte ut tilkoblingsledningen, må dette gjøres av Bosch eller Bosch-serviceverksteder, slik at det ikke oppstår fare for sikkerheten. Kundeservice og kundeveiledning Kundeservice hjelper deg ved spørsmål om reparasjon og vedlikehold av produktet ditt og reservedelene. Du finner også sprengskisser og informasjon om reservedeler på www.bosch-pt.com Boschs kundeveilederteam hjelper deg gjerne hvis du har spørsmål om våre produkter og tilbehør. Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10‑sifrede produktnummeret som er angitt på produktets typeskilt. Norsk Robert Bosch AS Postboks 350 1402 Ski Tel.: [phone] Faks: 64 87 89 55 Deponering Elektroverktøy, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning. Elektroverktøy må ikke kastes i vanlig søppel! Bare for land i EU: Jf. det europeiske direktivet 2012/19/EU vedr. gamle elektriske og elektroniske apparater og tilpassingen til nasjonale lover må gammelt elektroverktøy som ikke lengerkan brukes, samles inn og leveres inn til en miljøvennlig resirkulering. Suomi Turvallisuusohjeet Yleiset sähkötyökalujen turvaohjeet VAROITUS Lue kaikki tämän sähkötyökalun mukana toimitetut varoitukset, oh- jeet, kuvat ja tekniset tiedot. Alla mainittujen ohjeiden noudattamisen laiminlyönti saattaa aiheuttaa sähköiskun, tu- lipalon ja/tai vakavan loukkaantumisen. Säilytä kaikki turvallisuusohjeet ja muut ohjeet tulevai- suutta varten. Turvallisuusohjeissa käytetty käsite "sähkötyökalu" käsittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akku- käyttöisiä sähkötyökaluja (ilman verkkojohtoa). Työpaikan turvallisuus u Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voi- vat johtaa tapaturmiin. u Älä työskentele sähkötyökalulla räjähdysalttiissa ym- päristössä, jossa on palavaa nestettä, kaasua tai pö- lyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryn. u Pidä lapset ja sivulliset loitolla sähkötyökalua käyt- täessäsi. Voit menettää laitteen hallinnan, jos suuntaat huomiosi muualle. Sähköturvallisuus u Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä minkäänlaisia pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa ole- vat pistotulpat ja sopivat pistorasiat vähentävät sähköis- kun vaaraa. u Vältä maadoitettujen pintojen, kuten putkien, patte- reiden, liesien tai jääkaappien koskettamista. Säh- köiskun vaara kasvaa, jos kehosi on maadoitettu. u Älä altista sähkötyökalua sateelle tai kosteudelle. Ve- den pääsy sähkötyökalun sisään kasvattaa sähköiskun ris- kiä. u Älä käytä verkkojohtoa väärin. Älä käytä johtoa säh- kötyökalun kantamiseen, ripustamiseen tai pistotul- pan irrottamiseen pistorasiasta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet joh- dot kasvattavat sähköiskun vaaraa. u Käyttäessäsi sähkötyökalua ulkona käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön so- veltuvan jatkojohdon käyttö pienentää sähköiskun vaa- raa. u Jos sähkötyökalua on pakko käyttää kosteassa ympä- ristössä, on käytettävä vikavirtasuojakytkintä. Vika- virtasuojakytkimen käyttö vähentää sähköiskun vaaraa. Henkilöturvallisuus u Ole valpas, kiinnitä huomiota työskentelyysi ja nou- data tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä mitään sähkötyökalua, jos olet väsynyt tai huu- meiden, alkoholin tai lääkkeiden vaikutuksen alai- sena. Hetken tarkkaamattomuus sähkötyökalua käytet- täessä saattaa johtaa vakavaan loukkaantumiseen. u Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen (esim. pölynaamari, luistamattomat turvajalkineet, suojakypärä tai kuulonsuojaimet kulloisenkin tehtävän mukaan) käyttö vähentää loukkaantumisriskiä. u Estä tahaton käynnistyminen. Varmista, että käynnis- tyskytkin on kytketty pois päältä ennen kuin yhdistät työkalun sähköverkkoon ja/tai akkuun, otat työkalun käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan käynnistyskytkimen ollessa käyntiasen- nossa, altistat itsesi onnettomuuksille. u Poista mahdollinen säätötyökalu tai kiinnitysavain en- nen kuin käynnistät sähkötyökalun. Kiinnitysavain tai säätötyökalu, joka on unohdettu paikalleen sähkötyökalun pyörivään osaan, saattaa aiheuttaa tapaturman. u Vältä kurkottelua. Huolehdi aina tukevasta seisoma- asennosta ja tasapainosta. Näin pystyt paremmin hallit- semaan sähkötyökalun odottamattomissa tilanteissa. u Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset ja vaatteet poissa liikkuvien osien ulottuvilta. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin. u Jos laitteissa on pölynpoistoliitäntä, varmista, että se on kytketty oikein ja toimii kunnolla. Pölynpoistojär- jestelmän käyttö vähentää pölyn aiheuttamia vaaroja. u Työskentele keskittyneesti ja noudata aina turvalli- suusmääräyksiä. Hetkellinenkin huolimattomuus voi ai- heuttaa vakavia vammoja. Sähkötyökalun käyttö ja huolto u Älä ylikuormita laitetta. Käytä kyseiseen työhön tar- koitettua sähkötyökalua. Sopivan tehoisella sähkötyö- kalulla teet työt paremmin ja turvallisemmin. u Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei voi enää hallita käynnistyskytkimellä, on vaarallinen ja täytyy korjauttaa. u Irrota pistotulppa pistorasiasta ja/tai irrota akku (jos irrotettava) sähkötyökalusta, ennen kuin suoritat sää- töjä, vaihdat tarvikkeita tai viet sähkötyökalun varas- Suomi | 87 Bosch Power Tools 1 609 92A 4BL | (01.10.2018)88 | Suomi 1 609 92A 4BL | (01.10.2018) Bosch Power Tools toon. Nämä varotoimenpiteet estävät sähkötyökalun ta- hattoman käynnistymisen. u Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyt- tää sähkötyökalua, joilla ei ole tarvittavaa käyttökoke- musta tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät koke- mattomat henkilöt. u Pidä sähkötyökalut ja tarvikkeet hyvässä kunnossa. Tarkista liikkuvat osat virheellisen kohdistuksen tai jumittumisen varalta. Varmista, ettei sähkötyökalussa ole murtuneita osia tai muita toimintaa haittaavia vi- koja. Jos havaitset vikoja, korjauta sähkötyökalu en- nen käyttöä. Monet tapaturmat johtuvat huonosti huolle- tuista sähkötyökaluista. u Pidä leikkausterät terävinä ja puhtaina. Asianmukai- sesti huolletut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivät jumitu herkästi ja niitä on helpompi hal- lita. u Käytä sähkötyökaluja, tarvikkeita, ruuvauskärkiä jne. näiden ohjeiden, käyttöolosuhteiden ja työtehtävän mukaisesti. Sähkötyökalun määräystenvastainen käyttö saattaa aiheuttaa vaaratilanteita. u Pidä kahvat ja kädensijat kuivina ja puhtaina (öljyttö- minä ja rasvattomina). Jos kahvat ja kädensijat ovat liukkaita, et pysty yllättävissä tilanteissa ohjaamaan ja hallitsemaan työkalua turvallisesti. Huolto u Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain al- kuperäisiä varaosia. Näin varmistat, että sähkötyökalu säilyy turvallisena. Monitoimityökalun turvallisuusohjeet u Pidä sähkötyökalusta kiinni sen eristetyistä kahvapin- noista, kun teet sellaisia töitä, joissa käyttötarvike voi koskettaa piilossa olevia sähköjohtoja tai laitteen omaa virtajohtoa. Jos käyttötarvike koskettaa virrallista sähköjohtoa, tämä voi tehdä sähkötyökalun suojaamatto- mat metalliosat virrallisiksi ja aiheuttaa sähköiskun lait- teen käyttäjälle. u Kiinnitä työkappale tukevaan työalustaan puristimilla tai muilla sopivilla kiinnitysvälineillä. Työkappaleen pi- täminen kädessä tai kehoa vasten ei takaa riittävää tukea ja voi johtaa hallinnan menettämiseen. u Käytä sähkötyökalua vain kuivahiontaan. Veden pääsy sähkötyökalun sisään aiheuttaa sähköiskuvaaran. u Huomio - palovaara! Vältä hiottavan materiaalin ja hio- makoneen ylikuumenemista. Tyhjennä pölysäiliö aina ennen työtaukoja. Pölypussissa, mikrosuodattimessa, paperipussissa sekä pölynimurin pölypussissa ja suodatti- messa oleva hiomapöly voi epäsuotuisissa olosuhteissa syttyä palamaan, esimerkiksi metallihionnassa syntyvien kipinöiden takia. Erityisen vaarallista on hiomapöly, joka on maalijäämien, polyuretaanijäännösten tai muiden ke- miallisten aineiden seassa, ja kun materiaali on kuumaa pitkän työskentelyajan jälkeen. u Pidä kädet loitolla sahauskohdasta. Älä kosketa työ- kappaleen alapuolta. Sahanterän koskettaminen aiheut- taa loukkaantumisvaaran. u Puhdista sähkötyökalun tuuletusraot säännöllisin vä- liajoin. Moottorin tuuletin imee pölyä työkalun rungon si- sään. Sinne kertynyt suuri metallipölymäärä voi aiheuttaa oikosulun. u Käytä sopivia etsintälaitteita piilossa olevien syöttö- johtojen paikallistamiseksi, tai käänny paikallisen ja- keluyhtiön puoleen. Kosketus sähköjohtoon saattaa joh- taa tulipaloon ja sähköiskuun. Kaasuputken vahingoitta- minen saattaa johtaa räjähdykseen. Vesijohdon puhkaisu aiheuttaa aineellisia vahinkoja tai saattaa johtaa sähköis- kuun. u Pidä sähkötyökalusta kunnolla kiinni molemmilla kä- sillä ja seiso tukevassa asennossa. Sähkötyökalun oh- jaus sujuu luotettavimmin kahdella kädellä. u Käytä työkäsineitä, kun vaihdat käyttötarvikkeita. Käyttötarvikkeet lämpenevät pidemmässä käytössä. u Älä kaavi kostutettuja materiaaleja (esimerkiksi ta- petteja) tai kosteita alustoja. Veden pääsy sähkötyöka- lun sisään aiheuttaa sähköiskuvaaran. u Älä käsittele työstettävää pintaa liuotinpitoisilla nes- teillä. Materiaalien lämmetessä kaavinnassa saattaa syn- tyä myrkyllisiä höyryjä. u Käsittele kaavinta ja veistä varovasti. Loukkaantumis- vaara, koska käyttötarvikkeet ovat erittäin teräviä. Älä pidä magneettia sydämentahdistimien lähellä. Magneetti (7) muodostaa kentän, joka voi haitata sydämentahdistajan toimin- taa. u Pidä sähkötyökalu etäällä magneettisista tietoväli- neistä ja magneettisesti herkistä laitteista. Magneetin (7) vaikutus voi aiheuttaa tietojen pysyvän häviämisen. Tuotteen ja ominaisuuksien kuvaus Lue kaikki turvallisuus- ja käyttöohjeet. Tur- vallisuus- ja käyttöohjeiden noudattamatta jät- täminen voi johtaa sähköiskuun, tulipaloon ja/ tai vakavaan loukkaantumiseen. Huomioi käyttöohjeiden etuosan kuvat. Määräyksenmukainen käyttö Sähkötyökalu on tarkoitettu puumateriaalien, muovin, kipsi- levyjen, kirjometallien ja kiinnitysosien sahaus- ja katkaisu- töihin (esimerkiksi naulat ja sinkilät). Se sopii myös pehmei- den seinälaattojen työstöön sekä pienten pintojen kuivahion- taan ja kaavintaan. Se soveltuu erityisen hyvin reunojen lä- hellä ja pintojen tasalta tehtävään työstöön. Kuvatut osat Kuvattujen osien numerointi viittaa kuvasivulla olevaan säh- kötyökalun kuvaan.(1) Käynnistyskytkin (2) Värähtelytaajuuden säätöpyörä (3) Tuuletusaukot (4) Kahva (eristetty kädensija) (5) Lisäkahvan kierre (6) Käyttötarvikkeen pidin (7) Magneetti (8) Upotussahanterä

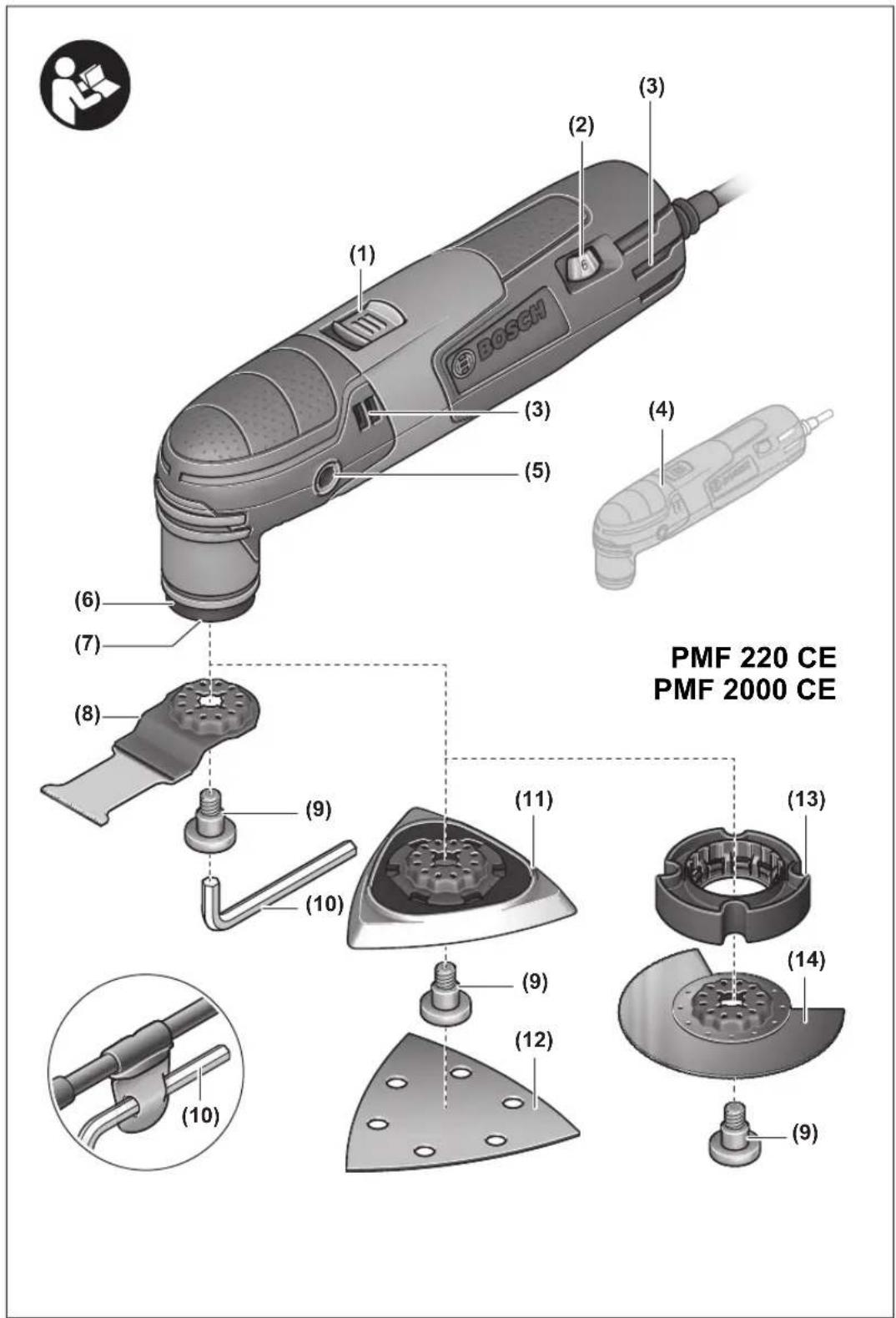

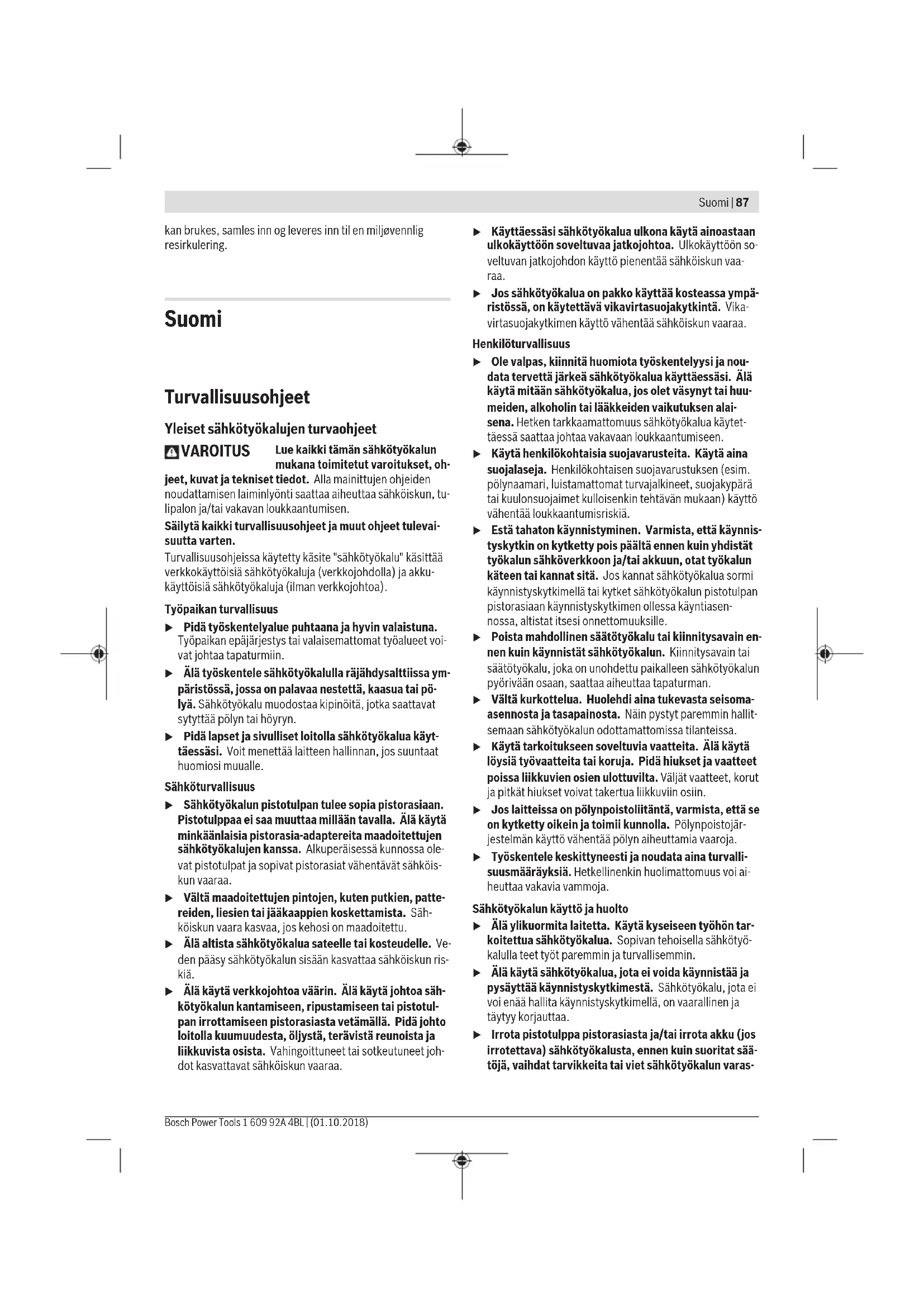

(9) Kiinnitysruuvi (10) Kuusiokoloavain (11) Hiomalevy

(13) Syvyydenrajoitin

(14) Segmenttisahanterä

(15) Pölynpoistovarusteen kiinnitysvipu

(16) Pölynpoistoputki

Kuvassa näkyvä tai tekstissä mainittu lisätarvike ei kuulu vakiovarustukseen. Koko tarvikevalikoiman voit katsoa tar- vikeohjelmastamme. Tekniset tiedot Monitoimityökalu PMF 220 CE PMF 2000 CE Tuotenumero 3603A020.. Värähtelytaajuuden säätö ● Vakioelektroniikka ● Pehmeä käynnistys ● Ottoteho W 220 Antoteho W 130 Tyhjäkäyntikierrosluku n

15000–20000 Värähtelykulma vasem- malle/oikealle ° 1,4 Paino EPTA‑Procedure 01:2014-ohjeiden mukaan kg 1,1 Suojausluokka /II Tiedot koskevat 230V:n nimellisjännitettä [U]. Tästä poikkeavien jän- nitteiden ja maakohtaisten mallien yhteydessä nämä tiedot voivat vaihdella. Melu-/tärinätiedot Melupäästöarvot on määritetty standardin EN62841‑2‑4 mukaan. Tyypillinen sähkötyökalun A‑painotettu melutaso: 84 dB(A); äänentehotaso 95 dB(A). Epävarmuus K=3 dB. Käytä kuulosuojaimia! Työskentely ilman lisäkahvaa Tärinän kokonaisarvot a

(kolmen suunnan vektorisumma) ja epävarmuus K on määritetty standardien EN62841‑2‑4(hionta) ja EN62841‑2‑11(sahaus) mu- kaan: hionta: a

upotussahanterällä sahaus: a

segmenttisahanterällä sahaus: a

Työskentely lisäkahvan kanssa Tärinän kokonaisarvot a

(kolmen suunnan vektorisumma) ja epävarmuus K on määritetty standardien EN62841‑2‑4(hionta) ja EN62841‑2‑11(sahaus) mu- kaan: hionta: a

upotussahanterällä sahaus: a

segmenttisahanterällä sahaus: a

Näissä käyttöohjeissa ilmoitetut tärinä- ja melupäästötiedot on mitattu standardissa EN62841 määritetyn mittausmene- telmän mukaan ja niitä voi käyttää sähkötyökalujen keskinäi- seen vertailuun. Ne soveltuvat myös tärinä- ja melupäästöjen alustavaan arviointiin. Ilmoitetut tärinä- ja melupäästöt vastaavat sähkötyökalun pääasiallisia käyttötapoja. Tärinä- ja melupäästöt saattavat kuitenkin poiketa ilmoitetuista arvoista, jos sähkötyökalua käytetään toisiin töihin, muilla käyttötarvikkeilla tai riittämät- tömästi huollettuna. Tämä saattaa suurentaa koko työsken- telyajan tärinä- ja melupäästöjä huomattavasti. Tärinä- ja melupäästöjen tarkaksi arvioimiseksi on huomioi- tava myös ne ajat, jolloin laite on sammutettuna tai tyhjä- käynnillä. Tämä voi vähentää huomattavasti koko työskente- lyajan tärinä- ja melupäästöjä. Määrittele tarvittavat lisävarotoimenpiteet käyttäjän suojele- miseksi tärinän aiheuttamilta haitoilta (esimerkiksi sähkötyö- kalujen ja käyttötarvikkeiden huolto, käsien pitäminen lämpi- minä ja työprosessien organisointi). Asennus u Irrota pistotulppa pistorasiasta ennen kaikkia sähkö- työkaluun kohdistuvia töitä. Käyttötarvikkeen vaihto u Käytä käyttötarvikkeen vaihdossa työkäsineitä. Louk- kaantumisvaara, kun kosketat käyttötarvikkeita. Käyttötarvikkeen valinta Huomioi kyseiselle sähkötyökalulle tarkoitetut käyttötarvik- keet. Käyttötarvike PMF 220 CE PMF 2000 CE Suomi | 89 Bosch Power Tools 1 609 92A 4BL | (01.10.2018)90 | Suomi 1 609 92A 4BL | (01.10.2018) Bosch Power Tools Seuraava taulukko näyttää esimerkkejä käyttötarvikkeista. Muita käyttötarvikkeita löydät Boschin laajasta tarvikevalikoimasta. Käyttötarvike Materiaali Käyttökohde Bimetallisegmentti- sahanterä Puumateriaalit, muovit, kirjometallit Katkaisu- ja upotussahaukset; myös reunojen lähellä, nurkissa ja vaikeapääsyisissä kohdissa; esimerkiksi asennettujen jalkalistojen tai ovenkarmien lyhentäminen, lattialevyjen asennuksessa tarvittavat upotussahaukset Hiomalevy sarjan Delta 93 mm hioma- papereille Riippuen hiomapaperista Reunojen, nurkkien tai vaikeapääsyisten kohtien taso- hionta; hiomapaperin laadun mukaan esimerkiksi puu-, maali-, lakka- tai kivipinnan hiontaan; karhunkielet puhdistustöihin ja puun kuviointiin, metalli- pintojen ruosteen poistamiseen ja maalipintojen hiomi- seen, kiillotushuopa esikiillotukseen Profiilihiomatarvike Puu, putket/profiilit, maali-, lakka-, tasoite- ja metallipinnat Maks. Ø 55 mm profiilien helppo ja tehokas hionta; punaiset hiomapaperit puun, putkien/profiilien, maali-, tasoite- ja metallipintojen hiontaan Bimetalliupotussa- hanterä puun ja me- tallin sahaustöihin Pehmeä puu, pehmeät muovit, kipsilevyt, ohuet alumiini- ja kirjometal- liprofiilit, ohuet peltilevyt, karkaisemattomat naulat ja ruuvit Pienehköt katkaisu- ja upotussahaukset; esimerkiksi pistorasioiden asennusaukkojen leikkaus, kupariputken katkaisu pinnan tasalta, upotussahaukset kipsilevyihin Erittäin tarkat sovitustyöt puuhun; esimerkiksi lukkojen ja helojen asennusaukkojen sahaa- minen HCS‑upotussahan- terä puun sahaustöi- hin Puuaines, pehmeä muovi Syvät upotus- ja katkaisusahaukset; myös reunojen lähellä, nurkissa ja vaikeapääsyisissä kohdissa; esimerkiksi tarkka upotussahaus massiivipuuhun tuule- tusritilän asentamiseksi Bimetalliupotussa- hanterä kovan puun sahaustöihin Kova puu, pinnoitetut le- vyt Upotussahaukset pinnoitettuihin levyihin tai kovaan puu- hun; esimerkiksi kattoikkunoiden asentamiseksi HM-upotussahanterä metallin sahaustöihin Metalli, voimakkaasti ku- luttavat materiaalit, lasi- kuitu, kipsilevyt, sement- tisidonnaiset kuitulevyt Upotussahaukset voimakkaasti kuluttaviin materiaalei- hin tai metalliin; esimerkiksi keittiön etuverhousten sahaaminen, karkais- tujen ruuvien, naulojen ja ruostumattoman teräksen helppo sahaaminen Bimetalliupotussa- hanterä puun ja me- tallin sahaustöihin Pehmeä puu, kova puu, vanerilevyt, muovipintai- set levyt, karkaisematto- mat naulat ja ruuvit Upotussahaukset pinnoitettuihin levyihin tai kovaan puu- hun; esimerkiksi ovenkarmien lyhentäminen, aukkojen sahaa- minen hyllyihin HM‑RIFF-segmentti- sahanterä Sementtisaumat, peh- meät seinälaatat, lasikui- tumuovit, kevytbetoni Sahaus ja katkaisu reunojen lähellä, nurkissa tai vaikea- pääsyisissä kohdissa; esimerkiksi seinälaattasaumojen poistaminen remontti- töissä, aukkojen leikkaus laattoihin, kipsilevyihin ja muo- veihin Timantti-RIFF-seg- menttisahanterä Sementtisaumat, peh- meät seinälaatat, epoksi- hartsi, lasikuitumuovit Laatta- ja saumamateriaalien, epoksihartsin ja lasikuitu- muovin tarkkaan poistoon ja leikkaamiseen; esimerkiksi pienehköjen aukkojen leikkaaminen pehmei- siin seinälaattoihin ja lasikuitumuoviinKäyttötarvike Materiaali Käyttökohde HM-RIFF-kärkihioma- levy Laasti, betonijäännökset, puu, hiovat materiaalit Kovan alustan karkeaan työstöön ja hiontaan; esimerkiksi laastipinnan tai laattakiinnityslaastin poista- minen (esimerkiksi viallisen laatan vaihdossa), mattolii- majäämien poistaminen Laastin HM-RIFF- poistoterä Laasti, saumat, epoksi- hartsi, lasikuitumuovit, kuluttavat materiaalit Sauma- ja laattamateriaalin poistaminen ja leikkaaminen sekä kovan alustan karkea työstäminen ja hiominen; esimerkiksi laattakiinnityslaastin ja saumalaastin poista- minen HCS-yleisveitsi Kattohuopa, kokolattia- matot, keinonurmi, kar- tonki, PVC-matot Nopea ja tarkka pehmeiden, joustavien ja kuluttavien materiaalien leikkaaminen; esimerkiksi kokolattiamattojen, kartongin, PVC-maton, kattohuovan yms. leikkaaminen Kaavin, jäykkä Kokolattiamatot, laasti, betoni, laattakiinnitys- laasti Kovan alustan kaavintaan; esimerkiksi laastin, laattakiinnityslaastin, betoniroiskei- den ja mattoliimajäänteiden poistaminen Kaavin, taipuisa Mattoliimat, maalijään- teet, silikoni Pehmeän alustan helppoon kaavintaan; esimerkiksi silikonisaumojen sekä mattoliima- ja maali- jäänteiden poistaminen Aaltoteräinen bime- tallisegmenttiveitsi Eristysmateriaalit, eriste- levyt, lattialevyt, askelää- nieristelevyt, kartonki, ko- kolattiamatot, kumi, nahka Pehmeiden materiaalien tarkkaan leikkaamiseen; esimerkiksi eristelevyjen leikkaaminen, ylimääräisen eristysmateriaalin katkaiseminen pinnan tasalta HM-RIFF-hiomasormi Puu, maalipinta Puun ja maalipinnan hiontaan vaikeapääsyisissä koh- dissa ilman hiomapaperia; esimerkiksi ikkunaluukkujen maalattujen lamellipintojen ja puulattian nurkkien hiominen HM-RIFF-upotussa- hanterä Lasikuitu, laasti, puu Voimakkaasti kuluttavien materiaalien upotussahauk- siin; esimerkiksi ohuiden mosaiikkilaattojen poistaminen HCS-yleisveitsi sau- mojen poistamiseen Liikuntasaumat, ikkuna- kitti, eristeet (kivivilla) Pehmeiden materiaalien leikkaamiseen ja poistamiseen; esimerkiksi silikonisaumojen tai ikkunakitin poistaminen Käyttötarvikkeen asennus ja vaihto (katso kuvat A ja B) Ota tarvittaessa ennestään asennettu käyttötarvike pois. Avaa kuusiokoloavaimella (10) käyttötarvikkeen kiinnitys- ruuvi(9) ja ota käyttötarvike pois. Asenna haluamasi käyttötarvike (esim. upotussahanterä (8)) käyttötarvikkeen pitimeen (6) niin, että taive osoittaa alas- päin (katso kuvasivun piirros, käyttötarvikkeen teksti luetta- vissa yläpuolelta). Käännä käyttötarvike kyseiseen työkohteeseen sopivaan asentoon ja anna sen lukittua pitimen (6) nokkaan. Säätö- asentoja on kaksitoista 30° välein. Asennuksen helpottamiseksi käyttötarvike pysyy halutussa asennossa sisäänrakennetun magneetin (7) avulla. Kiinnitä käyttötarvike kiinnitysruuvilla (9). Kiristä kiinnitys- ruuvi kuusiokoloavaimen (10) avulla käyttötarviketta vasten. u Tarkasta käyttötarvikkeen kunnollinen kiinnitys. Vää- rin tai huonosti kiinnitetyt käyttötarvikkeet voivat löystyä käytön aikana ja aiheuttaa vaaratilanteita. Syvyydenrajoittimen asennus ja säätö Syvyydenrajoitinta (13) voi käyttää segmenttisahanterillä tehtävissä töissä. Ota tarvittaessa ennestään asennettu käyttötarvike pois. Työnnä syvyydenrajoitin (13) tekstipuoli ylöspäin käyttötar- vikkeen pitimen (6) yli sähkötyökalun kiinnityskaulan päälle rajoittimeen asti. Syvyydenrajoitin on tarkoitettu käytettäväksi seuraavilla sa- haussyvyyksillä: – Segmenttisahanterillä ACZ 85 .., 85 mm halkaisijalla: sa- haussyvyydet 8 mm, 10 mm, 12 mm ja 14 mm (merkitty syvyydenrajoittimeen isoilla kirjasimilla ja ilman sulkeita). – Segmenttisahanterillä ACZ 100 .., 100 mm halkaisijalla: sahaussyvyydet 14 mm, 16 mm, 18 mm ja 20 mm (mer- Suomi | 91 Bosch Power Tools 1 609 92A 4BL | (01.10.2018)92 | Suomi 1 609 92A 4BL | (01.10.2018) Bosch Power Tools kitty syvyydenrajoittimeen pienillä kirjasimilla ja sul- keissa). Asenna halutulle sahaussyvyydelle sopiva segmenttisahan- terä. Työnnä syvyydenrajoitinta (13) käyttötarvikkeen piti- mestä (6) käyttötarvikkeen suuntaan, kunnes voit kääntää sitä esteettömästi. Käännä syvyydenrajoitinta (13) niin, että se rajoittaa sahaussyvyyden sahanterän siihen osuuteen, jolla sahaus aiotaan tehdä. Työnnä syvyydenrajoitin (13) jäl- leen sähkötyökalun kiinnityskaulan rajoittimeen asti. Irrota syvyydenrajoitin (13), kun käytät toisia sahaussyvyyk- siä ja toisia käyttötarvikkeita. Irrota sitä varten käyttötarvike ja vedä syvyydenrajoitin pois kiinnityskaulalta. Lisäkahvan asentaminen (lisätarvike) Tärinävaimennettu lisäkahva mahdollistaa miellyttävän ja turvallisen työskentelyn. Asenna lisäkahva työskentelyasennon mukaan vaihteiston pään oikean- tai vasemmanpuoleiseen kierrereikään (5). u Älä käytä sähkötyökalua, jos sen lisäkahva on vaurioi- tunut. Älä tee mitään muutoksia lisäkahvaan. Hiomapaperin valinta Hiottavan materiaalin ja pinnan halutun työstötehon mukaan on saatavana erilaisia hiomapyöröjä: Hiomapaperi Materiaali Käyttökohde Karkeus Punainen laatu – Kaikki puumateriaalit (esim. kova puu, pehmeä puu, lastulevyt, raken- nuslevyt) – Metallit Esihiontaan, esim. karkeat, höyläämättömät palkit ja laudat Karkea 40

Tasoitushiontaan ja pienten epätasaisuuksien pois- toon Keskikar- kea

Puupintojen viimeistely- ja hienohiontaan Hieno 180

Valkoinen laatu – Maalipinnat – Lakkapinnat – Täytemaalipinnat – Pakkelipinnat Maalipinnan poistoon Karkea 40

Pohjamaalin hiontaan (esim. sivellinjälkien, maalipisa- roiden ja valumien poistoon) Keskikar- kea

Pohjusteen loppuhiontaan ennen maalausta Hieno 180

Hiomapaperin vaihto ja kiinnitys hiomalevyyn Hiomalevyssä (11) on tarrakangas, joka mahdollistaa tarra- kiinnitteisten hiomapaperien nopean ja helpon asennuksen. Optimaalisen kiinnityksen varmistamiseksi koputtele hioma- levyn (11) tarrakangas puhtaaksi, ennen kuin asennat hio- mapaperin (12). Aseta hiomapaperi (12) yhdeltä sivultaan hiomalevyn (11) reunan kohdalle ja paina sen jälkeen koko hiomapaperi kun- nolla kiinni hiomalevyyn. Varmista optimaalista pölynpoistoa varten, että hiomapape- rin reiät ovat kohdakkain hiomalevyn reikien kanssa. Kun haluat irrottaa hiomapaperin (12), ota kiinni sen yh- destä kärjestä ja vedä hiomapaperi irti hiomalevystä (11). Voit käyttää kaikkia Bosch-tarvikevalikoiman Delta 93 mm - sarjan hiomapapereita, kiillotuskarhunkieliä ja puhdistuskar- hunkieliä. Muut hiomatarvikkeet (esimerkiksi karhunkielet ja kiillotus- huovat) kiinnitetään hiomalevyyn samalla tavalla. Pölyn-/purunpoisto Työstettävistä materiaaleista syntyvä pöly (esimerkiksi lyijy- pitoinen pinnoite, tietyt puulaadut, kivi ja metalli) voi olla ter- veydelle vaarallista. Pölyn koskettaminen tai hengittäminen saattaa aiheuttaa käyttäjälle tai lähellä oleville henkilöille al- lergisia reaktioita ja/tai hengitystiesairauksia. Tiettyjen pölylaatujen (esimerkiksi tammi- tai pyökkipöly) katsotaan aiheuttavan syöpää, varsikin puunsuojaukseen käytettävien lisäaineiden yhteydessä (kromaatti, puunsuoja- aine). Asbestipitoisia materiaaleja saavat käsitellä vain asiantuntevat ammattilaiset. – Käytä mahdollisuuksien mukaan materiaalille soveltuvaa pölynpoistoa. – Huolehdi työkohteen hyvästä tuuletuksesta. – Suosittelemme käyttämään suodatusluokan P2 hengitys- suojanaamaria. Noudata käsiteltäviä materiaaleja koskevia maakohtaisia määräyksiä. u Estä pölyn kertyminen työpisteeseen. Pöly saattaa olla herkästi syttyvää. Pölynpoistovarusteen liitäntä (katso kuva C) Pölynpoistovaruste (17) on tarkoitettu vain hiomalevyllä (11) tehtäviin töihin, sitä ei käytetä muiden käyttötarvikkei- den yhteydessä. Käytä hionnassa aina pölynpoistoa.Kun aiot asentaa pölynpoistovarusteen (17) (lisätarvike), ota käyttötarvike ja syvyydenrajoitin (13) pois. Työnnä pölynpoistovaruste (17) käyttötarvikkeen pitimen (6) yli sähkötyökalun kiinnityskaulan rajoittimeen asti. Käännä pölynpoistovaruste haluamaasi asentoon (ei suoraan sähkötyökalun alapuolelle). Paina pölynpoistovarusteen lu- kitseva kiinnitysvipu (15) kiinni. Työnnä imuletkun (18) käyttötarvikemuhvi pölynpoistoput- ken (16) päälle. Kytke imuletku (18) pölynimuriin (lisätar- vike). Tämän käyttöoppaan lopussa olevassa yleiskatsaus neuvoo, miten työkalun voi kytkeä erilaisiin pölynimureihin. Pölynimurin tulee soveltua työstettävälle materiaalille. Käytä erikoisimuria terveydelle erittäin vaarallisten, syöpää aiheuttavien tai kuivien pölylaatujen imurointiin. Käyttö Käyttöönotto u Huomioi sähköverkon jännite! Virtalähteen jännitteen tulee vastata sähkötyökalun laitekilvessä olevia tietoja. Käynnistys ja pysäytys u Varmista, että voit painaa käynnistyskytkintä irrotta- matta otetta kädensijasta. Käynnistä sähkötyökalu työntämällä käynnistyskytkintä (1) eteenpäin, kunnes kytkimen kohdalla lukee "I". Elektroninen pehmeä käynnistys rajoittaa käynnistyksen vääntömomenttia ja pidentää moottorin käyttöikää. Vakioelektroniikka pitää värähtelytaajuuden lähes identti- senä sekä tyhjäkäynnillä että kuormituksessa ja varmistaa ta- saisen työskentelytehon. Sammuta sähkötyökalu työntämällä käynnistyskytkintä (1) taaksepäin, kunnes kytkimen kohdalla lukee "0". Värähtelytaajuuden asetus Voit säätää tarvittavan värähtelytaajuuden myös käytön ai- kana värähtelytaajuuden säätöpyörällä (2). Tarvittava värähtelytaajuus riippuu materiaalista ja työolo- suhteista ja sen voi määrittää käytännön testeillä. Suosittelemme käyttämään kovien materiaalien (esimerkiksi puu tai metalli) sahaus-, katkaisu- ja hiontatöissä värähtely- taajuuden porrasta "6", pehmeiden materiaalien (esimer- kiksi muovi) työstössä kannattaa käyttää värähtelytaajuuden porrasta "4". Työskentelyohjeita u Irrota pistotulppa pistorasiasta ennen kaikkia sähkö- työkaluun kohdistuvia töitä. u Odota, kunnes sähkötyökalu on pysähtynyt, ennen kuin asetat sen säilytysalustalle. Huomautus: älä peitä työskentelyn aikana sähkötyökalun tuuletusaukkoja (3), koska muuten sähkötyökalun elinikä ly- henee. Toimintaperiaate Käyttötarvike työstää materiaalia 2,8°:een edestakaisella liikkeellä maks. 20000 r/min nopeudella. Tämä mahdollistaa tarkan työskentelyn ahtaimmissakin käyttökohteissa. Paina käyttötarviketta kevyesti ja tasai- sesti työkappaletta vasten, koska muuten työstöteho heikkenee ja käyttötarvike saattaa jumittua. Liikuta sähkötyökalua edestakaisin työs- kentelyn aikana, jotta käyttötarvike ei kuumene liikaa eikä jumitu. Sahaus u Käytä vain ehjiä ja moitteettomassa kunnossa olevia sahanteriä. Taipunut tai tylsä sahanterä saattaa johtaa terän katkeamiseen, sahausjäljen heikentymiseen tai ta- kaiskuun. u Kun sahaat kevytrakennemateriaaleja, huomioi niitä koskevat lakimääräykset ja materiaalien valmistajien antamat suositukset. u Upotussahaus on sallittua vain pehmeiden materiaa- lien kanssa (esimerkiksi puu, kilpsilevy yms.)! Tarkista ennen HCS-sahanterillä sahausta, ettei työstettä- vissä puuosissa, lastulevyissä, rakennusmateriaaleissa, jne. ole vieraita esineitä, kuten nauloja, ruuveja, yms. Poista tar- vittaessa vieraat esineet tai käytä bimetallisahanteriä. Katkaisu Huomautus: huomioi seinälaattojen katkaisussa, että käyt- tötarvikkeet kuluvat pitkäaikaisessa käytössä erittäin voi- makkaasti. Hionta Hiontateho ja hiontajälki perustuvat pääasiassa valittuun hio- mapaperiin, asetettuun värähtelytaajuuteen ja voimaan, jolla painat konetta pintaa vasten. Vain kunnolliset hiomapyöröt varmistavat tehokkaan hion- nan ja vähentävät sähkötyökalun kuormitusta. Paina konetta pintaa vastaan tasaisesti, jotta hiomapyöröt eivät kulu liian nopeasti. Liian voimakas painaminen ei paranna hiontatehoa, vaan li- sää sähkötyökalun ja hiomapyörön kulumista. Nurkkien, reunojen ja vaikeapääsyisten kohtien tarkassa hionnassa voi käyttää tarvittaessa vain hiomalevyn kärkeä tai toista reunaa. Pistemäisessä hionnassa hiomapaperi saattaa kuumentua voimakkaasti. Pienennä värähtelytaajuutta, paina käyttötar- viketta kevyemmällä voimalla pintaa vasten ja anna hiomapa- perin jäähtyä säännöllisin väliajoin. Älä käytä metallihiontaan käyttämääsi hiomapyöröä muiden materiaalien hiontaan. Käytä vain alkuperäisiä Bosch-hiomatarvikkeita. Käytä hionnassa aina pölynpoistoa. Suomi | 93 Bosch Power Tools 1 609 92A 4BL | (01.10.2018)94 | Ελληνικά 1 609 92A 4BL | (01.10.2018) Bosch Power Tools Kaavinta Valitse korkea värähtelytaajuus kaavintaa varten. Työskentele pehmeällä alustalla (esim. puu) loivalla työstö- kulmalla ja paina käyttötarviketta vain kevyesti työkappaletta vasten. Kaavin saattaa muutoin leikata alustaa. Hoito ja huolto Huolto ja puhdistus u Irrota pistotulppa pistorasiasta ennen kaikkia sähkö- työkaluun kohdistuvia töitä. u Pidä sähkötyökalu ja tuuletusaukot puhtaina luotetta- van ja turvallisen työskentelyn varmistamiseksi. Puhdista RIFF-käyttötarvikkeet (lisätarvikkeita) säännöllisin väliajoin teräsharjalla. Jos sähköjohto täytyy vaihtaa, uuden johdon saa asentaa turvallisuussyistä vain Bosch-huolto tai Boschin valtuuttama huoltokorjaamo. Asiakaspalvelu ja käyttöneuvonta Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä va- raosia koskeviin kysymyksiin. Räjäytyskuvat ja varaosatiedot ovat myös verkko-osoitteessa: www.bosch-pt.com Bosch-käyttöneuvontatiimi vastaa mielellään tuotteita ja tar- vikkeita koskeviin kysymyksiin. Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10‑numeroi- nen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä. Suomi Robert Bosch Oy Bosch-keskushuolto Pakkalantie 21 A 01510 Vantaa Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi. Puh.: 0800 98044 Faksi: 010 296 1838 www.bosch.fi Hävitys Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön. Älä heitä sähkötyökaluja talousjätteisiin! Koskee vain EU‑maita: Eurooppalaisen käytöstä poistettuja sähkö- ja elektroniikka- laitteita koskevan direktiivin 2012/19/EU ja sitä vastaavan kansallisen lainsäädännön mukaan käyttökelvottomat sähkö- työkalut tulee kerätä erikseen ja toimittaa ympäristöystävälli- seen uusiokäyttöön.

EU-vaatimustenmukaisuusvakuutus Vakuutamme täten, että mainitut tuotteet vastaavat kaikkia seuraavien direk- tiivien ja asetusten asiaankuuluvia vaatimuksia ja ovat seuraavien standardi- en vaatimusten mukaisia. Tekniset asiakirjat saatavana: * Monitoimityökalu Tuotenumero
