BRUKSANVISNING KD55X85K SONY

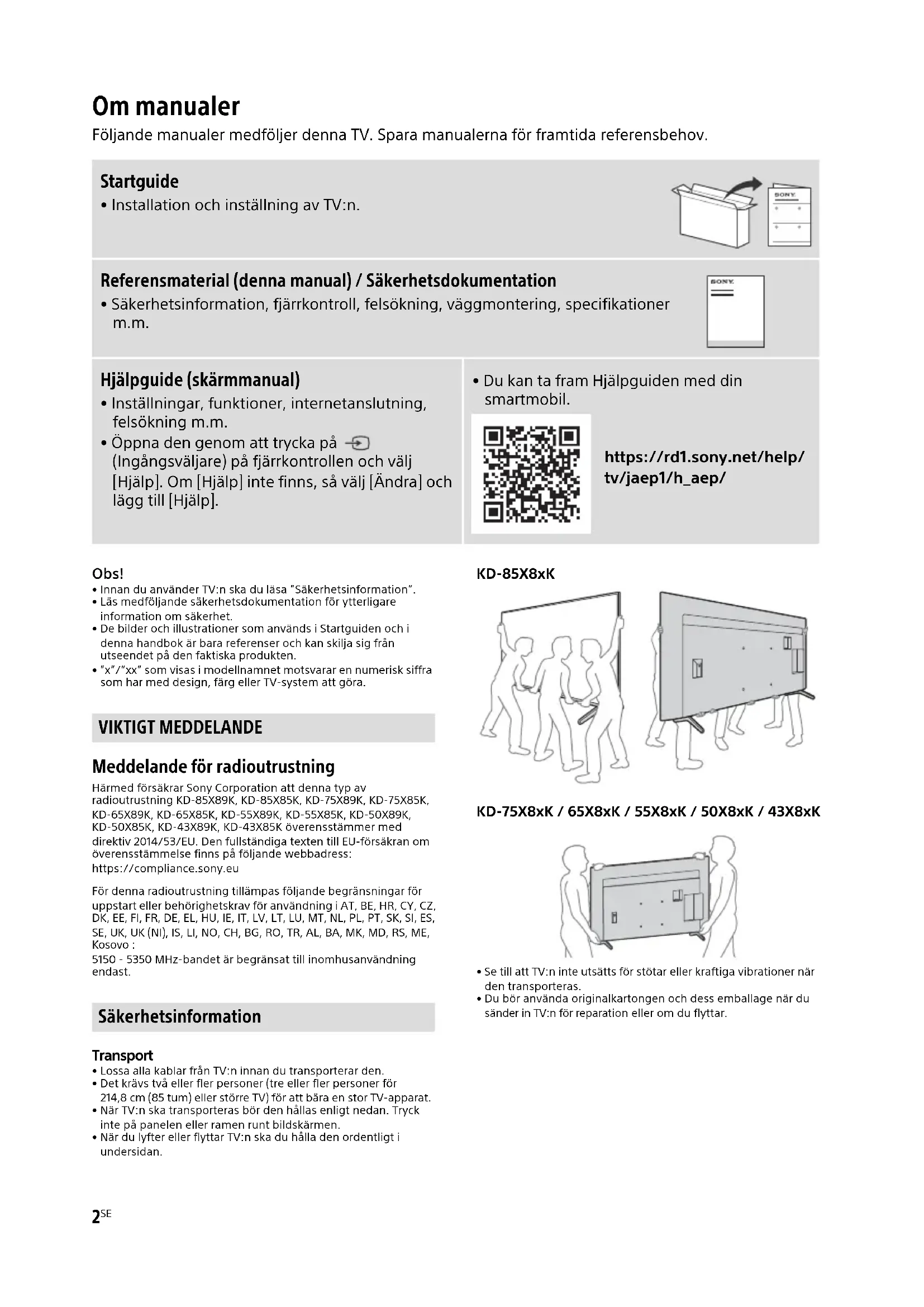

Om manualer Följande manualer medföljer denna TV. Spara manualerna för framtida referensbehov. Obs!

• Innan du använder TV:n ska du läsa ”Säkerhetsinformation”.

• Läs medföljande säkerhetsdokumentation för ytterligare information om säkerhet.

• De bilder och illustrationer som används i Startguiden och i denna handbok är bara referenser och kan skilja sig från utseendet på den faktiska produkten.

• ”x”/”xx” som visas i modellnamnet motsvarar en numerisk siffra som har med design, färg eller TV-system att göra. Meddelande för radioutrustning Härmed försäkrar Sony Corporation att denna typ av radioutrustning KD-85X89K, KD-85X85K, KD-75X89K, KD-75X85K, KD-65X89K, KD-65X85K, KD-55X89K, KD-55X85K, KD-50X89K, KD-50X85K, KD-43X89K, KD-43X85K överensstämmer med direktiv 2014/53/EU. Den fullständiga texten till EU-försäkran om överensstämmelse finns på följande webbadress: https://compliance.sony.eu För denna radioutrustning tillämpas följande begränsningar för uppstart eller behörighetskrav för användning i AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, UK (NI), IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo : 5150 - 5350 MHz-bandet är begränsat till inomhusanvändning endast. Transport

• Lossa alla kablar från TV:n innan du transporterar den.

• Det krävs två eller fler personer (tre eller fler personer för 214,8 cm (85 tum) eller större TV) för att bära en stor TV-apparat.

• När TV:n ska transporteras bör den hållas enligt nedan. Tryck inte på panelen eller ramen runt bildskärmen.

• När du lyfter eller flyttar TV:n ska du hålla den ordentligt i undersidan. KD-85X8xK KD-75X8xK / 65X8xK / 55X8xK / 50X8xK / 43X8xK

• Se till att TV:n inte utsätts för stötar eller kraftiga vibrationer när den transporteras.

• Du bör använda originalkartongen och dess emballage när du sänder in TV:n för reparation eller om du flyttar. Startguide

• Installation och inställning av TV:n. Referensmaterial (denna manual) / Säkerhetsdokumentation

• Säkerhetsinformation, fjärrkontroll, felsökning, väggmontering, specifikationer m.m. Hjälpguide (skärmmanual)

• Inställningar, funktioner, internetanslutning, felsökning m.m.

• Öppna den genom att trycka på (Ingångsväljare) på fjärrkontrollen och välj [Hjälp]. Om [Hjälp] inte finns, så välj [Ändra] och lägg till [Hjälp].

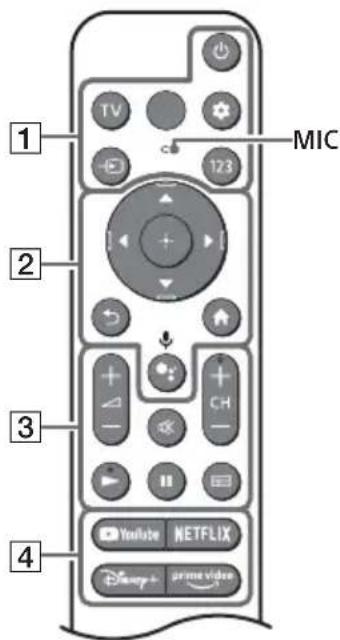

Förebyggande av fall Fjärrkontroll och TV Fjärrkontrollens form, layout, tillgänglighet och fjärrkontrollknapparnas funktioner kan variera beroende på region/land/TV-modell/ TV-inställningar*

(Ström) TV: Visa TV-kanallistan eller växla till ingång. (Snabbinställningar): Visa snabbinställningar. (Ingångsväljare): Visa och välj ingångskällan, osv. 123 (Kontrollmeny): Visa Kontrollmenyn. / / / / : Menynavigering och -val på skärmen. (Tillbaka) (Hem) (Google Assistent) / (Mikrofon): Använd Google Assistent*

: Sätt på/stäng av den inbyggda mikrofonen. (Ström) Fjärrkontroll-sensor / Ljussensor / LED Inbyggd mikrofon*

: För att aktivera den inbyggda mikrofonen, tryck på Google Assistent/mikrofonknappen på fjärrkontrollen och följ instruktionerna på skärmen. *1 Se Hjälpguiden på nätet för närmare detaljer om andra fjärrkontrollmodeller.*2 Endast för begränsad region/land/modell/språk.*3 En internetanslutning krävs för Google Assistent eller röstsökning.*4 Genom att (Ljudlöst) intryckt nås en åtkomlighetsgenväg.*5 [Kabel / satellit / extern box-inställning]-inställning krävs.*6 Energiförbrukningen kommer att öka när den inbyggda mikrofonen är aktiverad eftersom den alltid lyssnar.

10 mm - 12 mm M6-skruv (medföljer ej) Skruv (medföljer ej) Kabel (medföljer ej) 1,5 N·m {15 kgf·cm} (medföljer)

Kabeldragning för tillbehörs kamera och mikrofonenhet (medföljer ej) Felsökning För allmän felsökning för problem som: svart skärm, inget ljud, frusen bild, TV:n reagerar inte, eller nätverket är tappat, utför du följande steg. 1 Starta om TV:n genom att trycka in strömbrytaren på fjärrkontrollen i cirka fem sekunder. TV:n startar om. Om TV:n inte återställs, försök med att koppla ur strömsladden och tryck sedan på strömbrytarknappen på TV:n och släpp den sedan. Vänta i två minuter och anslut sedan strömsladden. Eller tryck på strömbrytarknappen på TV:n i ungefär 40 sekunder tills TV:n stängs av. 2 Se Hjälpmenyn som visas nedan. 3 Anslut din TV till Internet och utför en programvaruuppdatering. Sony rekommenderar att du alltid håller programvaran till din TV uppdaterad. Programuppdateringar ger nya funktioner och prestandaförbättringar. 4 Gå in på Sonys supportwebbplats (information finns i slutet av denna manual). När du ansluter TV:n till elnätet är det kanske inte möjligt att slå på TV:n under en viss tid, även om du trycker på strömbrytarknappen på fjärrkontrollen eller TV:n. Det tar tid att initiera systemet. Vänta cirka en minut och försök sedan igen. Fjärrkontrollen fungerar inte.

• Byt ut batterierna. Lösenordet till barnlåset har glömts av.
• Ange 9999 för PIN-koden och ange en ny PIN- kod. Specifikationer System Skärmsystem: LCD-skärm (bildskärm med flytande kristaller), LED-bakgrundsbelysning TV-system: Beroende på val av land/område/ TV-modell Analog: B/G, D/K, I Digital: DVB-T/DVB-C/DVB-T2 Satellit: DVB-S/DVB-S2 Färgsystem: PAL/SECAM/NTSC3.58 (Endast video)/NTSC4.43 (Endast video) Kanaltäckning: Beroende på val av land/ område/TV-modell Analog: UHF/VHF/kabel Digital: UHF/VHF/kabel Satellit: Mellanfrekvens 950-2150 MHz Ljudutgång: 10 W + 10 W Trådlös teknik Protokoll IEEE 802.11a/b/g/n/ac Bluetooth® version 4.2 Se Hjälpguiden för mer information.Tryck på (Ingångsväljare) på fjärrkontrollen och välj [Hjälp]. Om [Hjälp] inte finns, så välj [Ändra] och lägg till [Hjälp].Se Hjälpguide för mer information om felsökning.Tryck på (Ingångsväljare) på fjärrkontrollen och välj [Hjälp]. Om [Hjälp] inte finns, så välj [Ändra] och lägg till [Hjälp]. Frekvensområde Utgångseffekt Trådlöst LAN (TV) 2400-2483,5 MHz 5150-5250 MHz 5250-5350 MHz 5470-5725 MHz 5725-5850 MHz < 20,0 dBm < 23,0 dBm < 20,0 dBm < 20,0 dBm < 13,9 dBm Bluetooth® (TV) 2400-2483,5 MHz < 10,0 dBm5

Uttag för ingångar/utgångar Antenn/kabel 75 ohms externt uttag för VHF/UHF Satellitantenn Honkontakt av F-Typ, 75 ohm. DiSEqC 1.0, LNB 13 V/18 V & 22 kHz-ton, Distribution via enkel kabel-TV EN50494. AV IN Video/Ljudingång (Mini Jack) HDMI IN 1/2/3/4 (HDCP 2.3-kompatibel) Video: 4096 × 2160p (50, 60 Hz)*

Ljud: I eARC (Enhanced Audio Return Channel)- läge Se Hjälpguiden på nätet för närmare detaljer. Förutom eARC-läge 5,1-kanals linjär PCM: 32/44,1/48/88,2/96/ 176,4/192 kHz 16/20/24-bitars, Dolby Audio, Dolby Atmos, DTS eARC/ARC (Enhanced Audio Return Channel/ Audio Return Channel) (Endast HDMI IN 3)*

I eARC-läge Se Hjälpguiden på nätet för närmare detaljer. I ARC-läge Tvåkanalig linjär PCM: 48 kHz 16-bitars, Dolby Audio, Dolby Atmos, DTS DIGITAL AUDIO OUT (OPTICAL) Digitalt optiskt kontakt (tvåkanalig linjär PCM: 48 kHz 16-bitars, Dolby Audio, DTS) 1, 2 (HDD REC)*

USB-enhetsport ( 2 USB HDD-enhet för REC-funktion) USB-port 1 har stöd för High Speed USB (USB 2.0) USB-port 2 har stöd för Super Speed USB (USB 3.2 Gen 1) CAM-plats (CA-modul) LAN 10BASE-T/100BASE-TX-kontakt (Beroende på nätverkets funktionsmiljö, kan anslutningshastigheten avvika. Kommunikationshastighet och -kvalitet garanteras inte.) Ström, informationsblad och annat Strömförsörjning 220 V - 240 V växelström (AC), 50 Hz Skärmstorlek (diagonalt uppmätt) (Ca.) KD-85X8xK: 214,8 cm / 85 tum KD-75X8xK: 189,3 cm / 75 tum KD-65X8xK: 163,9 cm / 65 tum KD-55X8xK: 138,8 cm / 55 tum KD-50X8xK: 125,7 cm / 50 tum KD-43X8xK: 108,0 cm / 43 tum Energiförbrukning I [Standard]-läge KD-85X8xK: 242 W KD-75X8xK: 225 W KD-65X8xK: 181 W KD-55X8xK: 137 W KD-50X8xK: 94 W KD-43X8xK: 79 W Energiförbrukning i standbyläge*

Stativets bredd (Ca.) (cm) Standardposition: KD-85X89K / 85X85K: 153,2 KD-75X89K / 75X85K: 132,9 KD-65X89K / 65X85K: 120,9 KD-55X89K / 55X85K: 106,1 KD-50X89K / 50X85K / 43X89K / 43X85K: 66,5 Inskränkt position: KD-85X89K / 85X85K: 65,7 KD-75X89K / 75X85K: 55,9 KD-65X89K / 65X85K: 47,9 KD-55X89K / 55X85K: 45,8 Vikt (Ca.) (kg) med bordsstativ KD-85X89K / 85X85K: 46,2 KD-75X89K / 75X85K: 33,8 KD-65X89K / 65X85K: 23 KD-55X89K / 55X85K: 18,1 KD-50X89K / 50X85K: 13,3 KD-43X89K / 43X85K: 10,7 utan bordsstativ KD-85X8xK: 44,7 KD-75X8xK: 32,6 KD-65X8xK: 22 KD-55X8xK: 17,1 KD-50X8xK: 12,7 KD-43X8xK: 10,2 Övrigt Valfritt tillbehör Väggfäste: SU-WL850 (KD-75X8xK / 65X8xK / 55X8xK endast) Väggfäste: SU-WL450 Skruvdiameter och -längd: Kamera och mikrofonenhet: CMU-BC1 Användningstemperatur: 0 ºC – 40 ºC Luftfuktighet vid användning: 10 % – 80 % relativ luftfuktighet (icke-kondenserande) *1 Om 4096 × 2160p matas in och [Bredbildsläge] är inställd till [Normal], visas upplösningen som 3840 × 2160p. För att visa 4096 × 2160p, ställ in inställningen [Bredbildsläge] till [Full 1] eller [Full 2]. *2 Se menyn på skärmen för att ställa in [HDMI- signalformat]. *3 Se Hjälpguiden på nätet för närmare detaljer. *4 Endast HDMI IN 3 & 4. Använd HDMI-kabel med ultrahög hastighet för att ansluta. *5 Anslut ditt ljudsystem till HDMI IN 3 för att sända TV-ljud till ditt ljudsystem. *6 Funktionen ej tillgänglig i Italien. *7 Specificerad standby-effekt uppnås när TV:n har avslutat nödvändiga interna processer. *8 Effektförbrukningen i standbyläge ökar när din TV är ansluten till nätverket. Obs!

• Tillgången på valfria tillbehör beror på land/region/ TV-modell/lager.

• Design och specifikationer kan ändras utan förvarning.

• Abonnemang på tjänster och program kan krävas och ytterligare villkor, förutsättningar och/eller avgifter kan gälla vid användning av Google Assistent.

• Informationsbladet i denna manual är för KOMMISSIONENS DELEGERADE FÖRORDNING (EU) 1062/2010. Se dess webbplats för information om (EU) 2019/2013. Produktregistreringsnummer

Skruv (M6) Väggfäste 10 mm - 12 mm2
