MANUALE UTENTE KD55X85K SONY
Analogico: UHF/VHF/Cable

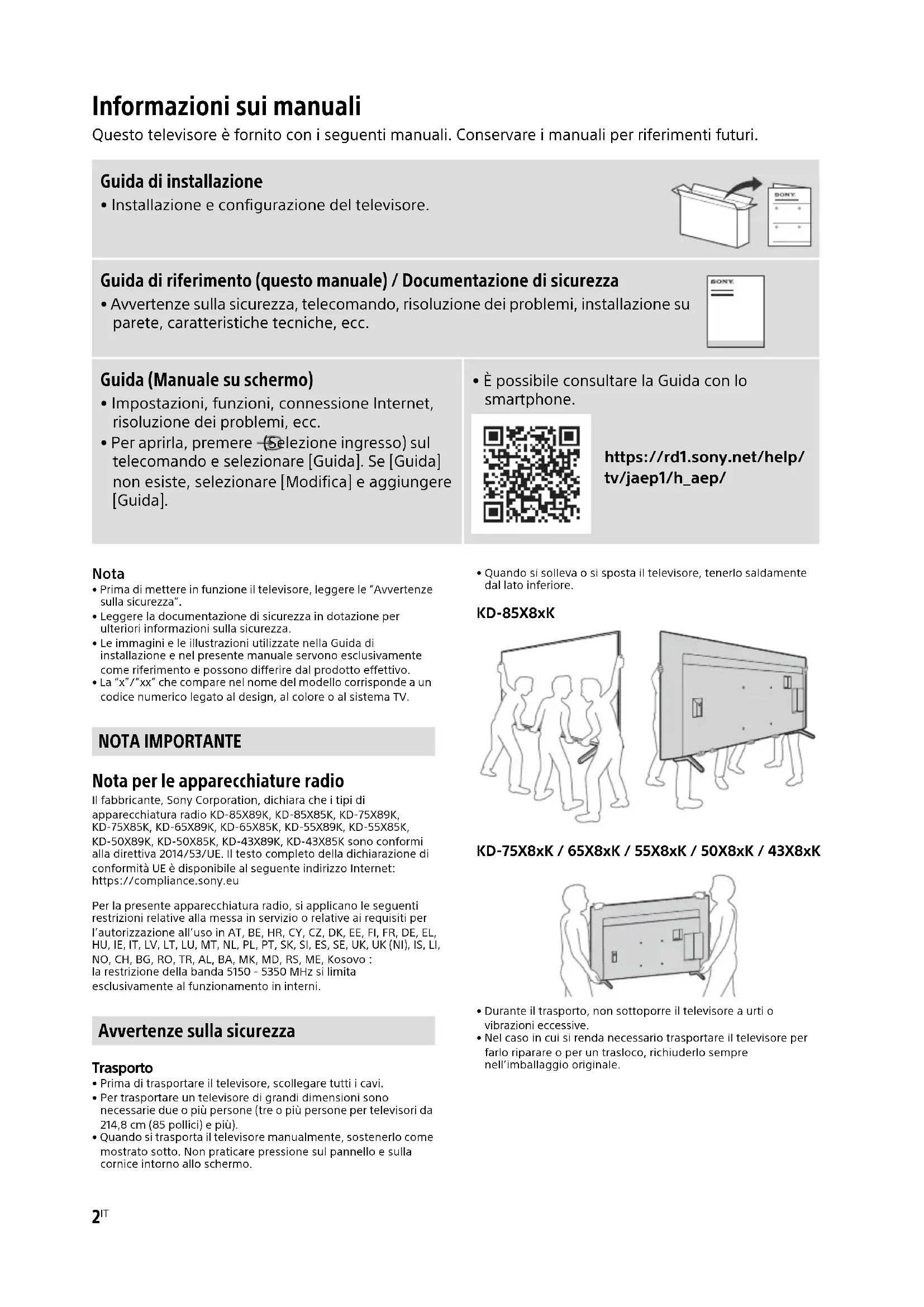

Questo tevisore è fornito con i seguenti manuali. Conservare i manuali per riferimenti futuri.
Guida di installmente
- Installazione e configurazione del teilevisore.
Guida di riferimento (questo manuale) / Documentazione di sicurezza
- Avvertenze sulla sicurezza, telecomando, risoluzione dei problemi, installmente su parete, caratteristiche tecniche, ecc.
Guida (Manuale su schermo)
- Impostazioni, funzioni, connessione Internet, risoluzione dei problemi, ecc.
-
Per aprirla, premere (Selezione ingresso) sul telecomando e selezionare [Guida]. Se [Guida] non esiste, selezionare [Modifica] e aggiungere [Guida].
-
É possible consultare la Guida con lo smartphone.
- Prima di mettere in funzione il teilevisore, leggere le "Awertenze sulla sicurezza".
- Leggere la documentazione di sicurezza in dotazione per ulteriori informazioni sulla sicurezza.
- Le immagini e le illustrazioni utilizzate nella Guida di installazione e nel presente manuale servono esquisivamente come riferimento e possono differire dal prodotto effettivo.
- La "x"/'xx" che compare nel nome del modello correponde a un codice numerico legato al design, al colore o alsystema TV.
NOTA IMPORTANTE
Notap er le apparecchiature radio
Il fabbricante, Sony Corporation, dichiara che i tipi di
apparecchiatura radio KD-85X89K, KD-85X85K, KD-75X89K,
KD-75X85K, KD-65X89K, KD-65X85K, KD-55X89K, KD-55X85K,
KD-50X89K, KD-50X85K, KD-43X89K, KD-43X85K sono conformi
alla direttiva 2014/53/UE. Il testo completo della dichiarazione di
conformità UE è disponibile al seguente indirizzo Internet:
https://compliance.sony.eu
Per la presente apparecchiatura radio, si applicano le seguenti restrizioni relative alla messa in servizio o relative ai requisiti per l'autorizzazione all'uso in AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, UK (NI), IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo : la restrizione della banda 5150 - 5350 MHz si limita esclusivamente al funzionamento in interni.
Avvertenze sulla sicurezza
Trasporto
- Prima di trasportare il teilevisore, scollegare tutti i cavi.
- Per trasportare un tevisore di grande dimensioni sono necessarie due o più personne (tre o più personne per tevisori da 214,8 cm (85 pollici) e più).
-
Quando si trasporta il tevisore manualmente, sostenerlo come lostrato quello. Non praticare pressione sul pannello e sulla cornice intorno alla schermo.
-
Quando si solleva o si sposta il tevisore, tenerlo saldamente dal lato inferiore.
KD-85X8xK
KD-75X8xK / 65X8xK / 55X8xK / 50X8xK / 43X8xK
- Durante il trasporto, non sottoporre il tevisore a urti o vibrazioni eccessive.
- Nel caso in cui si renda necessario trasportare il tevisore per farlo riparare o per un trasloco, richiuderlo sempre nell'imballaggio originale.

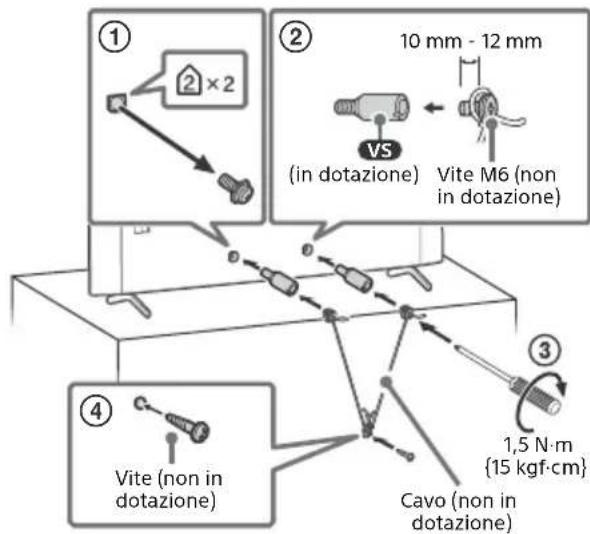

Prevenzione delle cadute

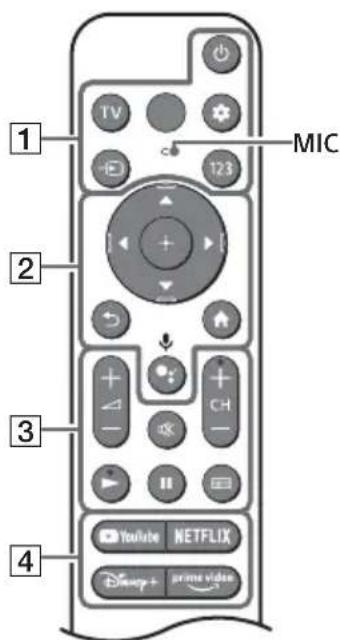

Telekomando e teilevisore
La forma del telecomando, il layout, la disponibilità e le funzioni dei tasti del telecomando possono variate a seconda della regione/del paese/del modello del teilevisore/delle impostazioni del teilevisore*1.
Alimentazione)
TV: Visualizzare la lista canali del tevisore o commutare per insere.
(Impostazioni rapide): Consente di visualizzare le Impostazioni rapide.
(Selezione ingresso): Consente di visualizzare e selezionare la sorgente di ingresso, ecc.
123 (Menu di controllo): Consente di visualizzare il menu di controllo.
2 / / / / Navigazione e selezione nel menu su schermo.
(Indietro)
(Home)
(Assistente Google) / (Microfono):
Utilizzato l'Assistente Google*2*3 o la ricerca vocale*3.
3 - (Volume)
(Disattivazione audio)*4
CH + /-(Canale)
/
(Guida): Visualizzare la guida programmi digitali del tevisore o il ricevitore cavo/satellite*5.
4 Pulsanti app
5 BUILT-IN MIC SWITCH (Interruttore microfono integrato)*2: Attivare/ disattivare il microfono integrato.
6 (Alimentazione)
7 Sensore del telecomando / Sensore di Iuce / LED
8 Microfono integrato2*: Per abilitare il microfono integrato, premere il pulsante Assistente Google/microfono sul telecomando e seguire le istruzioni sullo schermo.
1 Per altri modelli di telecomando, fare riferimento alla Guida per i dettagli.
2 Solo per alcune Regioni/Paesi/Modelli/Lingue.
3 L'Assistente Google o la ricerca vocale richiedono una connessione a Internet.
4 Il collegamento rapido all'accesso è disponibile premendo e tenendo premuto (Disattivazione audio).
*5 É necessaria l'impostazione [Configurazione del ricevitore cavo/satellite].
*6 Il consumo energetico+aumenta quando èabilitato il microfono integrato, in quanto è sempre in ascolto.
Per ulteriori informazioni, consultare la Guida.
Premere (Selezione ingresso) sul telecomando e selezionare [Guida]. Se [Guida] non esiste, selezionare [Modifica] e aggiungere [Guida].
Gestione cavo webcam con microfono integrato opzionale (non in dotazione)
Risoluzione dei problemi
Per risolverre problemi come: assenza di imagine, assenza di suono, imagine bloccata, nessuna reazione ai comandi, o problemi di connessione alla rete, provare ad eseguire le seguenti operazioni.
1 Riavviare il tevisore premendo il pulsante di accensione sul telecomando per circa cinque secondi. Il tevisore si riavvia. Se il tevisore non si ripristina, provare a scollegare il cavo di alimentazione, quando premere il pulsante d'accensione sul tevisore e rilasciarlo. Attendere due minuti, quando insertire la spina del cavo di alimentazione nella rete elettrica. Oppure premere il pulsante d'accensione sul tevisore per circa 40 secondi finché il tevisore non si spegne.
2 Fare riferimento al menu Guida migliorato di seguito.
3 Connette il tevisore a Internet ed eseguire l'aggiornamento del software. Sony consiglia di mantenere aggiornato il software del tevisore. Gli aggiornamenti software forniscono nuove funzioni e miglioramenti delle prestazioni.
4 Visitare il sito web di assistenza Sony (informazioni fornite in calce a questo manuale).
Alla prima accensione, o dopo un periodo d'inattività, è possible che il tevisore non si accenda immediatamenteanche se si preme il tasto di accensione sul telecomando oppure sul tevisore.
L'inizializzazione del sistema necessita di un po' di tempo. Attendere circa un minuto, quindi riprovare.
Il telecomando non funziona.
Sostituire le batterie.
La password di blocco parentale è stata dimenticata.
- Inserire 9999 come PIN e inserire il nuovo PIN.
Per ulteriori informazioni sulla risoluzione dei problemi,fare riferimento alla Guida.
Premere (Sezione ingresso) sul telecomando e selezionare [Guida]. Se [Guida] non esiste, selezionare [Modifica] eaggiungere [Guida].
Caratteristiche tecniche
Sistema
Tipodi pannello:Pannello LCD (cristalli liquidi), Retroilluminazione a LED
Sistema TV: In base al paese/regione seleziona/ al modello del tevisore
Analogico: B/G, D/K, I
Digitale: DVB-T/DVB-C/DVB-T2
Satellite: DVB-S/DVB-S2
Sistema colore: PAL/SECAM/NTSC3.58 (Solo video)/NTSC4.43 (Solo video)
Gamma di sintonia: In base al paese/regione selezione/al modello del tevisore
Analogico: UHF/VHF/TV via cavo
Digitale: UHF/VHF/TV via cavo
Satellite: Freqenza intermedia 950-2150 MHz
Uscita audio: 10W + 10W
Tecnologia wireless
Protocollo IEEE 802.11a/b/g/n/ac
Bluetooth® Version 4.2
| Gamma di frequenza Potenza in uscita |
| LAN wireless (TV) |
| 2400-2483,5 MHz | < 20,0 dBm |
| 5150-5250 MHz | < 23,0 dBm |
| 5250-5350 MHz | < 20,0 dBm |
| 5470-5725 MHz | < 20,0 dBm |
| 5725-5850 MHz | < 13,9 dBm |
| Bluetooth® (TV) |
| 2400-2483,5 MHz < 10,0 dBm |
| Bluetooth® (RMF-TX800U) |
| 2400-2483,5 MHz < 10,0 dBm |
Presedi ingresso/uscita
Antenna/Tv via cavo
Terminale esterno 75 ohm per VHF/UHF
Antenna satellitare
Connettore di Tipo F Femmina, 75 ohm.
DiSEc 1.0, LNB 13 V/18 V e tono a 22kHz
Distribuzione via cavo singolo EN50494.
AVIN
Ingresso audio/video (mini jack)
HDMI IN 1/2/3/4 (Compatible HDCP 2.3)
Video:
4096 × 2160p (50, 60 Hz)*1*2, 4096 × 2160p
(24Hz)^ 1 3840× 2160p (50, 60 Hz)*2, 3840 x
In modalità eARC (Enhanced Audio Return Channel)
Per i dettagli,fare riferimento alla Guida online.
Eccetto modalità eARC
PCM lineare 5,1 canali: 32/44,1/48/88,2/96/
176,4/192 kHz 16/20/24 bit, Dolby Audio, Dolby Atmos, DTS
Per i dettagli,fare riferimento alla Guida online.
In modalità ARC
PCM lineare due canali: 48 kHz 16 bit, Dolby
Audio, Dolby Atmos, DTS
Presa ottica digitale (PCM lineare due canali: 48 kHz 16 bit, Dolby Audio, DTS)
1,2(HDDREC)*
6
Porta del dispositivo USB (dispositivo USB HDD
2 per funzione REC)
La porta USB 1 supporta USB High Speed (USB 2.0)
La porta USB 2 supporta USB Super Speed (USB 3.2 Gen 1)
Alloggiamento CAM (modulo ad accesso condizionato)
Connettore 10BASE-T/100BASE-TX (La velocità di connessione può variarare a seconda delle coratteristiche operative della rete. La velocità di comunicazione e la qualità non sono garantite.)
Potenza, caratteristiche prodotto e altri
Requisiti d'alimentazione
220V-240VCA,50Hz
Dimensioni schermo (diagonale) (circa)
KD-85X8xK: 214,8 cm / 85 pollici
KD-75X8xK: 189,3 cm / 75 pollici
KD-65X8xK: 163,9 cm / 65 pollici
KD-55X8xK: 138,8 cm / 55 pollici
KD-50X8xK: 125,7 cm / 50 pollici
KD-43X8xK: 108,0 cm / 43 pollici
Potenza assorbita
In modalità [Standard]
KD-85X8xK: 242 W
KD-75X8xK:225W
KD-65X8xK:181W
KD-55X8xK:137W
KD-50X8xK:94W
KD-43X8xK:79W
Potenza assorbita in modalità standby*8
0,50 W (25 W durante la modalità di aggiornamento software o della Guida TV elettronica)
Risoluzione schermo (orizzontale × verticale)
pixel)
3840 × 2160
Valori nominali uscita
500 mA (per USB 1), 900 mA (per USB 2)
Dimensioni (circa) (1× a× p)(cm)
con supporto da tavolo
KD-85X89K / 85X85K: 190,1 × 117,8 × 45,7
KD-75X89K/75X85K:167,5×104,1×41,2
KD-65X89K / 65X85K: 145,2 × 90,6 × 33,9
KD-55X89K / 55X85K: 123,3 × 78,3 × 33,9
KD-50X89K / 50X85K: 111,9 × 71,6 × 28,8
KD-43X89K / 43X85K: 96,4 × 62,9 × 28,8
senza supporto da ravolo
KD-85X8xK: 190,1 × 109,0 × 7,3
KD-75X8xK: 167,5 × 96,2 × 7,3
KD-65X8xK: 145,2 × 83,6 × 7,2
KD-55X8xK: 123,3 × 71,1 × 7,2
KD-50X8xK: 111,9 × 64,9 × 7,0
KD-43X8xK: 96,4 × 56,3 × 6,9
Larghezza supporto (circa) (cm)
Posizione standard:
KD-85X89K/85X85K:153,2
KD-75X89K/75X85K:132,9
KD-65X89K / 65X85K: 120,9
KD-55X89K / 55X85K: 106,1
con supporto da cavolo
KD-85X89K/85X85K:46,2
KD-75X89K/75X85K:33,8
KD-65X89K/65X85K:23
KD-55X89K / 55X85K: 18,1
KD-50X89K / 50X85K:13,3
KD-43X89K / 43X85K: 10,7
senza supporto da ravolo
KD-85X8xK:44,7
KD-75X8xK:32,6
KD-65X8xK: 22
KD-55X8xK:17,1
KD-50X8xK:12,7
KD-43X8xK: 10,2
Altri
Accessori opzionali
Staffa di montaggio a parete: SU-WL850 (Solo KD-75X8xK / 65X8xK / 55X8xK)
Staffa di montaggio a parete: SU-WL450
Diametro e lunghezza della vite:
Vite (M6)
Staffa di montaggio a parete
Webcam con microfono integrato: CMU-BC1
Temperatura di utilizzo: Da 0^ a 40^
Umidità d'esercizio: Dal 10% all'80% di u. r. (in assenza di condensa)
1 Se la risoluzione di ingresso è 4096 × 2160p e [Formato Immagine] è impostato su [Normale], la risoluzione viene impostata come 3840 × 2160p. Per visualizzare 4096 × 2160p, impostare [Formato Immagine] su [Intero 1] o [Intero 2].
2 Consultare il menu su schermo [Fornato segnale HDMI].
3 Per i dettagli, fare riferimento alla Guida online.
4 Solo HDMI IN 3 & 4. Per il collegamento, utilizzato il cavo HDMI ad altissima velocità.
5 Collegare ilsystema audio a HDMI IN 3 per dirigere l'audio del teilevisore verso il systema audio.
6 Funzione non disponibile in Italia.
7 Il valore dell'assorbimento di potenza specificato in modalità standby viene raggiunto dopo alcuni minuti dallo spegnimento,cioè dopo che il teilevisore avrata terminato tutti i processi interni.
8 Quando la TV è connessa alla rete Internet, la potenza assorbita in modalità standby aumento.
Nota
- La disponibilità degli accessori opzionali dipende dai paesi/dalle regioni/dai modelli di teileisure/dalle scorte.
- Design e caratteristiche tecniche sono soggetti a modifiche alla preavviso.
- Potrebbero essere richiesti abbonamenti ai servizi e alle applicazioni e potrebbero essere applicati termini, condizioni e/oosti aggiuntivi quando si usa l'Assistente Google.
- Le caratteristiche prodotto contente nel presente manuale sono per REGOLAMENTO DELEGATO (UE) 1062/2010 DELLA COMMISSIONE. Consultare il relativo site Web per informazioni su (UE) 2019/2013.
Numero di registrazione del prodotto (REGOLAMENTO DELEGATO (UE) 2019/2013 DELLA COMMISSIONE)
KD-85X89K (1034519), KD-85X85K (1034518), KD-75X89K (1034517), KD-75X85K (1034516), KD-65X89K (1034513), KD-65X85K (1034512), KD-55X89K (1034511), KD-55X85K (1034507), KD-50X89K (1034506), KD-50X85K (1034503) KD-43X89K (1034501), KD-43X85K (1034500).
