BEDIENUNGSANLEITUNG KD55X85K SONY

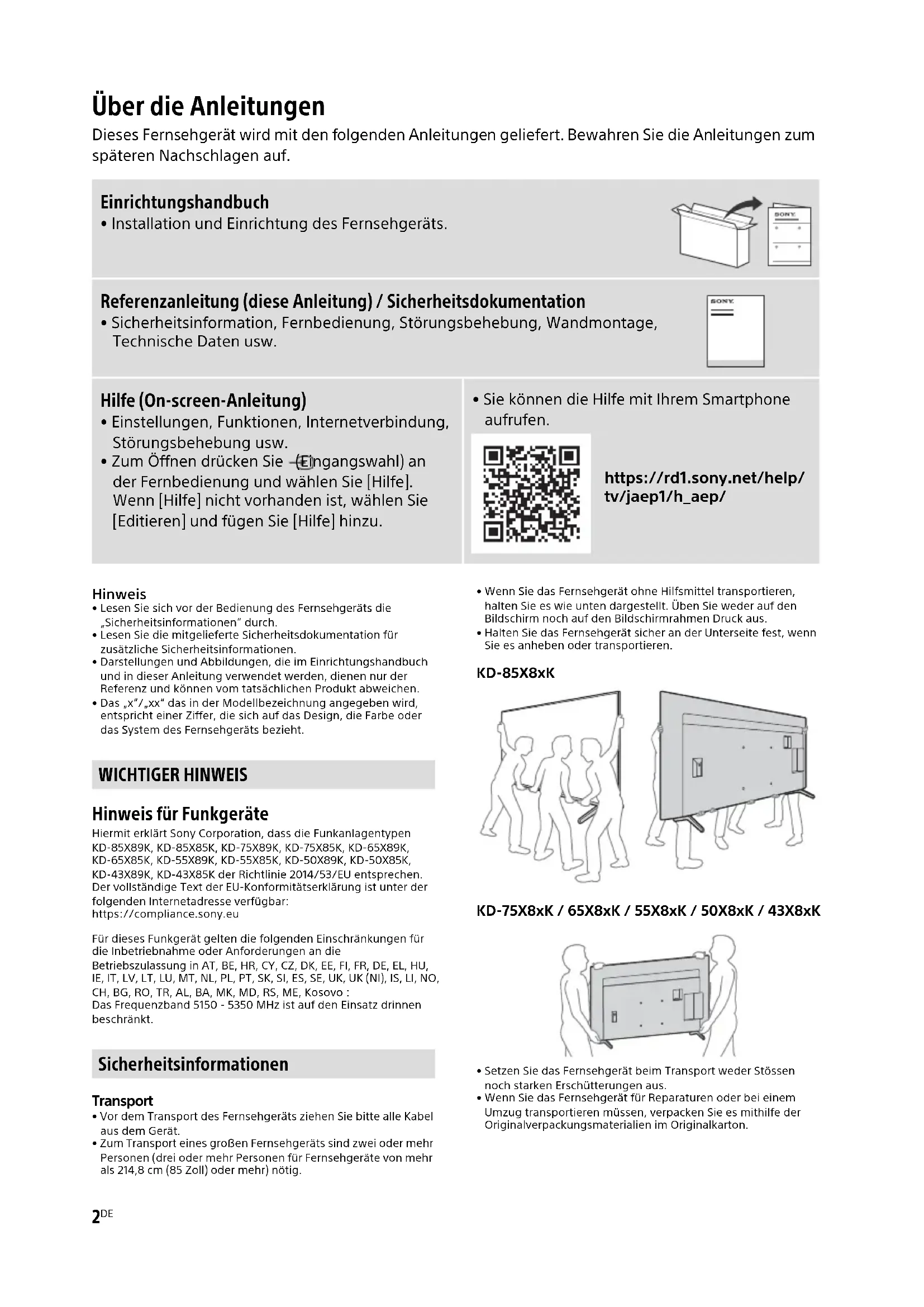

Über die Anleitungen Dieses Fernsehgerät wird mit den folgenden Anleitungen geliefert. Bewahren Sie die Anleitungen zum späteren Nachschlagen auf. Hinweis

• Lesen Sie sich vor der Bedienung des Fernsehgeräts die „Sicherheitsinformationen“ durch.

• Lesen Sie die mitgelieferte Sicherheitsdokumentation für zusätzliche Sicherheitsinformationen.

• Darstellungen und Abbildungen, die im Einrichtungshandbuch und in dieser Anleitung verwendet werden, dienen nur der Referenz und können vom tatsächlichen Produkt abweichen.

• Das „x“/„xx“ das in der Modellbezeichnung angegeben wird, entspricht einer Ziffer, die sich auf das Design, die Farbe oder das System des Fernsehgeräts bezieht. Hinweis für Funkgeräte Hiermit erklärt Sony Corporation, dass die Funkanlagentypen KD-85X89K, KD-85X85K, KD-75X89K, KD-75X85K, KD-65X89K, KD-65X85K, KD-55X89K, KD-55X85K, KD-50X89K, KD-50X85K, KD-43X89K, KD-43X85K der Richtlinie 2014/53/EU entsprechen. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: https://compliance.sony.eu Für dieses Funkgerät gelten die folgenden Einschränkungen für die Inbetriebnahme oder Anforderungen an die Betriebszulassung in AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, UK (NI), IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo : Das Frequenzband 5150 - 5350 MHz ist auf den Einsatz drinnen beschränkt. Transport

• Vor dem Transport des Fernsehgeräts ziehen Sie bitte alle Kabel aus dem Gerät.

• Zum Transport eines großen Fernsehgeräts sind zwei oder mehr Personen (drei oder mehr Personen für Fernsehgeräte von mehr als 214,8 cm (85 Zoll) oder mehr) nötig.

• Wenn Sie das Fernsehgerät ohne Hilfsmittel transportieren, halten Sie es wie unten dargestellt. Üben Sie weder auf den Bildschirm noch auf den Bildschirmrahmen Druck aus.

• Halten Sie das Fernsehgerät sicher an der Unterseite fest, wenn Sie es anheben oder transportieren. KD-85X8xK KD-75X8xK / 65X8xK / 55X8xK / 50X8xK / 43X8xK

• Setzen Sie das Fernsehgerät beim Transport weder Stössen noch starken Erschütterungen aus.

• Wenn Sie das Fernsehgerät für Reparaturen oder bei einem Umzug transportieren müssen, verpacken Sie es mithilfe der Originalverpackungsmaterialien im Originalkarton. Einrichtungshandbuch

• Installation und Einrichtung des Fernsehgeräts. Referenzanleitung (diese Anleitung) / Sicherheitsdokumentation

• Sicherheitsinformation, Fernbedienung, Störungsbehebung, Wandmontage, Technische Daten usw. Hilfe (On-screen-Anleitung)

• Einstellungen, Funktionen, Internetverbindung, Störungsbehebung usw.

• Zum Öffnen drücken Sie (Eingangswahl) an der Fernbedienung und wählen Sie [Hilfe]. Wenn [Hilfe] nicht vorhanden ist, wählen Sie [Editieren] und fügen Sie [Hilfe] hinzu.

• Sie können die Hilfe mit Ihrem Smartphone aufrufen. https://rd1.sony.net/help/ tv/jaep1/h_aep/ WICHTIGER HINWEIS Sicherheitsinformationen3

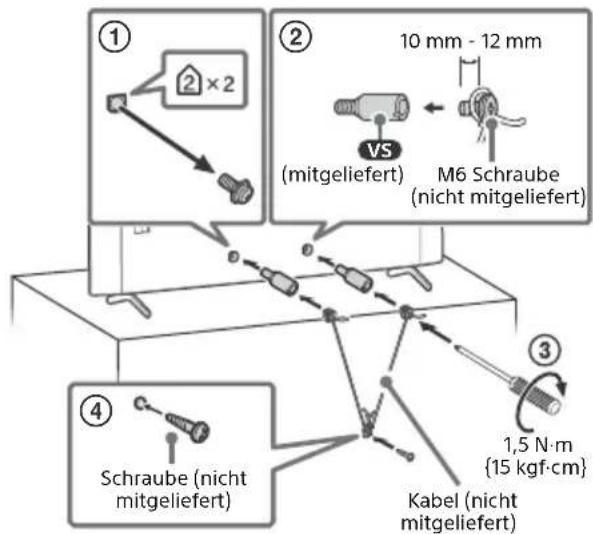

Verhinderung des Umkippens Fernbedienung und Fernseher Die Form der Fernbedienung sowie das Layout, Verfügbarkeit und Funktion der Fernbedienungstasten kann abhängig von der Region/vom Land/vom Fernsehgerät- Modell/von den Einstellungen des Fernsehgeräts variieren*

(Power) TV: Rufen Sie die TV-Kanalliste auf oder schalten Sie auf einen Eingang. (Schnelleinstellungen): Schnelleinstellungen anzeigen lassen. (Eingangswahl): Eingangsquelle usw. anzeigen lassen und auswählen. 123 (Kontrollmenü): Zeigen Sie das Kontrollmenü an.

/ / / / : Navigation und Auswahl auf dem Bildschirmmenü. (Zurück) (Home) (Google Assistant) / (Mikrofon): Verwenden Sie Google Assistant*

+ / – (Lautstärke) (Stummschalten)*

(Programmführer): Rufen Sie die Digitalprogrammführung von Fernsehgerät oder Receiver*

auf. App-Tasten BUILT-IN MIC SWITCH (Schalter des integrierten Mikrofons)*

: Schalten Sie das eingebaute Mikrofon ein/aus. (Power) Sensor der Fernbedienung / Lichtsensor / LED Integriertes Mikrofon*

: Um das integrierte Mikrofon zu aktivieren, drücken Sie auf der Fernbedienung die Google Assistant/Mikrofontaste und folgen Sie den Anweisungen auf dem Bildschirm. *1 Weitere Einzelheiten zu anderen Fernbedienungsmodellen finden Sie in der Online-Hilfe.*2 Nur für bestimmte Regionen/Länder/Modelle/Sprachen.*3 Der Google Assistant oder die Sprachsuche erfordern eine Internetverbindung.*4 Tastenkombinationen für Eingabehilfen stehen zur Verfügung, indem (Stummschalten) gedrückt gehalten wird.*5 Die Einstellung [Receiver-Einrichtung] ist erforderlich.

10 mm - 12 mm M6 Schraube (nicht mitgeliefert) Schraube (nicht mitgeliefert) Kabel (nicht mitgeliefert) 1,5 N·m {15 kgf·cm} (mitgeliefert)

*6 Der Stromverbrauch erhöht sich, wenn das integrierte Mikrofon aktiviert ist, da es ständig zuhört. Kabelmanagement für optionale Kamera- und Mikrofoneinheit (nicht mitgeliefert) Störungsbehebung Zur allgemeinen Störungsbehebung bei Fehlern wie Schwarzbild, kein Ton, eingefrorenes Bild, Fernsehgerät reagiert nicht oder Netzwerk verloren führen Sie die folgenden Schritte aus. 1 Starten Sie Ihr Fernsehgerät neu, indem Sie die Netztaste auf der Fernbedienung etwa fünf Sekunden lang drücken. Das Fernsehgerät wird neu gestartet. Wenn das Fernsehgerät nicht wiederhergestellt wird, ziehen Sie das Netzkabel aus der Steckdose, drücken Sie dann die Netztaste am Fernsehgerät und lassen Sie sie los. Warten Sie zwei Minuten und schließen Sie das Netzkabel an. Alternativ drücken Sie etwa 40 Sekunden lang die Netztaste am Fernsehgerät, bis sich das Fernsehgerät ausschaltet. 2 Weitere Einzelheiten finden Sie in der unten gezeigten Hilfe. 3 Verbinden Sie Ihr Fernsehgerät mit dem Internet, und führen Sie ein Softwareupdate durch. Sony empfiehlt, die Software des Fernsehgeräts zu aktualisieren. Softwareupdates verbessern die Leistung oder fügen neue Funktionen hinzu. 4 Besuchen Sie die Sony-Supportwebsite (Informationen finden Sie am Ende dieser Anleitung). Wenn Sie das Fernsehgerät anschließen, lässt es sich unter Umständen nicht sofort wieder durch Drücken der Ein-/Ausschalttaste auf der Fernbedienung oder am Fernsehgerät einschalten. Es dauert eine Weile, das System zu initialisieren. Warten Sie ungefähr eine Minute und versuchen Sie es dann erneut. Die Fernbedienung funktioniert nicht.

• Tauschen Sie die Batterien aus. Das Passwort für die Kindersicherung wurde vergessen.
• Geben Sie 9999 als PIN ein, und geben Sie dann die neue PIN ein. Technische Daten System Bildschirmsystem: LCD-Bildschirm (Flüssigkristallbildschirm), LED- Hintergrundbeleuchtung Fernsehnorm: Hängt von Landes-/ Bereichsauswahl/Fernsehgerätemodell ab Analog: B/G, D/K, I Digital: DVB-T/DVB-C/DVB-T2 Satellit: DVB-S/DVB-S2 Weitere Informationen finden Sie in der Hilfe.Drücken Sie (Eingangswahl) auf der Fernbedienung und wählen Sie [Hilfe]. Wenn [Hilfe] nicht vorhanden ist, wählen Sie [Editieren] und fügen Sie [Hilfe] hinzu.Weitere Informationen zur Störungsbehebung finden Sie in der Hilfe.Drücken Sie (Eingangswahl) auf der Fernbedienung und wählen Sie [Hilfe]. Wenn [Hilfe] nicht vorhanden ist, wählen Sie [Editieren] und fügen Sie [Hilfe] hinzu.5

Farbsystem: PAL/SECAM/NTSC3.58 (nur Video)/ NTSC4.43 (nur Video) Kanalbereich: Hängt von Landes-/ Bereichsauswahl/Fernsehgerätemodell ab Analog: UHF/VHF/Kabel Digital: UHF/VHF/Kabel Satellit: Zwischenfrequenz 950-2150 MHz Tonausgänge: 10 W + 10 W Wireless-Technologie Protokoll IEEE 802.11a/b/g/n/ac Bluetooth® Version 4.2 Eingangs-/Ausgangsbuchsen Antenne/Kabel 75 Ohm, externer Anschluss für VHF/UHF Satellitenantenne Buchsenverbindung vom Typ F, 75 Ohm. DiSEqC 1.0, LNB 13 V/18 V & 22 kHz Ton, Einkabelsystem EN50494. AV IN Video/Audio-Eingang (Miniklinke) HDMI IN 1/2/3/4 (HDCP 2.3-kompatibel) Video: 4096 × 2160p (50, 60 Hz)*

Audio: Im eARC (Enhanced Audio Return Channel)- Modus Weitere Einzelheiten finden Sie in der Online-Hilfe. Außer eARC-Modus 5,1-Kanal linear PCM: 32/44,1/48/88,2/96/ 176,4/192 kHz 16/20/24 Bit, Dolby Audio, Dolby Atmos, DTS eARC/ARC (Enhanced Audio Return Channel/ Audio Return Channel) (nur HDMI IN 3)*

Im eARC-Modus Weitere Einzelheiten finden Sie in der Online-Hilfe. Im ARC-Modus Zwei Kanäle, lineares PCM: 48 kHz 16 Bit, Dolby Audio, Dolby Atmos, DTS DIGITAL AUDIO OUT (OPTICAL) Optische Digitalbuchse (zwei Kanäle, lineares PCM: 48 kHz 16 Bit, Dolby Audio, DTS) 1, 2 (HDD REC)*

USB-Geräteanschluss ( 2 USB-HDD-Gerät für REC-Funktion) Der USB-Anschluss 1 unterstützt High-Speed- USB (USB 2.0) Der USB-Anschluss 2 unterstützt SuperSpeed- USB (USB 3.2 Gen 1) Einschub CAM (Zugangskontrollmodul) LAN 10BASE-T/100BASE-TX-Anschluss (Je nach Betriebsumgebung des Netzwerks kann die Verbindungsgeschwindigkeit variieren. Kommunikationsrate und Kommunikationsqualität können nicht garantiert werden.) Stromversorgung, Produktdatenblatt und anderes Stromversorgung 220 V bis 240 V Wechselspannung, 50 Hz Bildschirmgröße (Diagonale) (Ca.) KD-85X8xK: 214,8 cm / 85 Zoll KD-75X8xK: 189,3 cm / 75 Zoll KD-65X8xK: 163,9 cm / 65 Zoll KD-55X8xK: 138,8 cm / 55 Zoll KD-50X8xK: 125,7 cm / 50 Zoll KD-43X8xK: 108,0 cm / 43 Zoll Leistungsaufnahme Im [Standard]-Modus KD-85X8xK: 242 W KD-75X8xK: 225 W KD-65X8xK: 181 W KD-55X8xK: 137 W KD-50X8xK: 94 W KD-43X8xK: 79 W Stromverbrauch im Standby-Betrieb*

0,50 W (25 W im Software-/ EPG-Aktualisierungsmodus) Anzeigeauflösung (horizontal × vertikal) (Pixel) 3840 × 2160 Ausgangsleistung 500 mA (für USB 1), 900 mA (für USB 2) Frequenzbereich Ausgangsleistung WLAN (Fernseher) 2400-2483,5 MHz 5150-5250 MHz 5250-5350 MHz 5470-5725 MHz 5725-5850 MHz < 20,0 dBm < 23,0 dBm < 20,0 dBm < 20,0 dBm < 13,9 dBm Bluetooth® (Fernseher) 2400-2483,5 MHz < 10,0 dBm Bluetooth® (RMF-TX800U) 2400-2483,5 MHz < 10,0 dBm6

Abmessungen (Ca.) (B × H × T) (cm) mit Tischständer KD-85X89K / 85X85K: 190,1 × 117,8 × 45,7 KD-75X89K / 75X85K: 167,5 × 104,1 × 41,2 KD-65X89K / 65X85K: 145,2 × 90,6 × 33,9 KD-55X89K / 55X85K: 123,3 × 78,3 × 33,9 KD-50X89K / 50X85K: 111,9 × 71,6 × 28,8 KD-43X89K / 43X85K: 96,4 × 62,9 × 28,8 ohne Tischständer KD-85X8xK: 190,1 × 109,0 × 7,3 KD-75X8xK: 167,5 × 96,2 × 7,3 KD-65X8xK: 145,2 × 83,6 × 7,2 KD-55X8xK: 123,3 × 71,1 × 7,2 KD-50X8xK: 111,9 × 64,9 × 7,0 KD-43X8xK: 96,4 × 56,3 × 6,9 Ständerbreite (Ca.) (cm) Standardposition: KD-85X89K / 85X85K: 153,2 KD-75X89K / 75X85K: 132,9 KD-65X89K / 65X85K: 120,9 KD-55X89K / 55X85K: 106,1 KD-50X89K / 50X85K / 43X89K / 43X85K: 66,5 Enge Position: KD-85X89K / 85X85K: 65,7 KD-75X89K / 75X85K: 55,9 KD-65X89K / 65X85K: 47,9 KD-55X89K / 55X85K: 45,8 Gewicht (Ca.) (kg) mit Tischständer KD-85X89K / 85X85K: 46,2 KD-75X89K / 75X85K: 33,8 KD-65X89K / 65X85K: 23 KD-55X89K / 55X85K: 18,1 KD-50X89K / 50X85K: 13,3 KD-43X89K / 43X85K: 10,7 ohne Tischständer KD-85X8xK: 44,7 KD-75X8xK: 32,6 KD-65X8xK: 22 KD-55X8xK: 17,1 KD-50X8xK: 12,7 KD-43X8xK: 10,2 Sonstiges Sonderzubehör Wandhalterung: SU-WL850 (nur KD-75X8xK / 65X8xK / 55X8xK) Wandhalterung: SU-WL450 Schraubendurchmesser und -länge: Kamera und Mikrofoneinheit: CMU-BC1 Betriebstemperatur: 0 ºC – 40 ºC Betriebsluftfeuchtigkeit: 10 % – 80 % relative Luftfeuchtigkeit (nicht kondensierend) *1 Wenn 4096 × 2160p eingegeben wird und [Wide-Modus] auf [Normal] eingestellt ist, wird die Auflösung als 3840 × 2160p angezeigt. Um 4096 × 2160p anzuzeigen, setzen Sie die Einstellung [Wide-Modus] auf [Voll 1] oder [Voll 2]. *2 Siehe Bildschirmmenü zur Einstellung von [HDMI- Signalformat]. *3 Weitere Einzelheiten finden Sie in der Online-Hilfe. *4 Nur HDMI IN 3 & 4. Verwenden Sie zum Anschluss das Ultra High-Speed HDMI-Kabel. *5 Schließen Sie Ihr Audiosystem an HDMI IN 3 an, um den Fernsehton an Ihr Audiosystem weiterzuleiten. *6 Funktion nicht verfügbar in Italien. *7 Der Stromverbrauch im Standby-Betrieb wird erreicht, nachdem das Fernsehgerät die notwendigen internen Prozesse abgeschlossen hat. *8 Die Standby-Leistung steigt, wenn der Fernseher mit dem Netzwerk verbunden ist. Hinweis

• Die Verfügbarkeit des optionalen Zubehörs hängt vom Land/der Region/dem Fernsehmodell/der Lagerhaltung ab.

• Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

• Für die Nutzung des Google Assistant können Abonnements für Dienste und Anwendungen erforderlich sein, und es können zusätzliche Bedingungen, Bedingungen und/oder Gebühren gelten.

• Das Produktdatenblatt in dieser Anleitung bezieht sich auf die DELEGIERTE VERORDNUNG (EU) 1062/2010 DER KOMMISSION. Informationen zu (EU) 2019/2013 finden Sie auf der Website der Verordnung. Produktregistrierungsnummer

(DELEGIERTE VERORDNUNG (EU) 2019/2013
