Produkttyp	LCD-Fernseher
Marke	Sony
Modell	Bravia KDL-40W2000
Bildschirmdiagonale	40 Zoll (102 cm)
Auflösung	Full HD 1920 x 1080 Pixel
Bildwiederholfrequenz	50 Hz / 60 Hz
Kontrastverhältnis (dynamisch)	ca. 8000:1
Helligkeit	ca. 500 cd/m²
Reaktionszeit	8 ms
Betrachtungswinkel (horizontal/vertikal)	178° / 178°
Lautsprecherleistung	2 x 10 Watt
Anschlüsse	HDMI (x2), VGA, SCART (x2), Komponente, Composite, USB, CI+-Slot, Antenne
Stromverbrauch (Betrieb)	ca. 200 W
Stromverbrauch (Standby)	< 0,5 W
Abmessungen mit Standfuß (B x H x T)	ca. 99,5 x 69,5 x 26,0 cm
Abmessungen ohne Standfuß (B x H x T)	ca. 99,5 x 64,5 x 10,5 cm
Gewicht mit Standfuß	ca. 25,5 kg
Gewicht ohne Standfuß	ca. 21,5 kg
Energieeffizienzklasse	B (altes EU-Label)
Tuner	DVB-T, DVB-C, analog
Fernbedienung	Ja (RM-ED008)
Reinigung	Weiches, trockenes Tuch; keine aggressiven Reinigungsmittel
Sicherheitshinweis	Gerät nicht auf instabilen Untergrund stellen; Lüftungsschlitze freihalten
Reparierbarkeit	Ersatzteile über autorisierte Sony-Dienstleister; Bedienungsanleitung enthält Fehlerbehebung

Häufig gestellte Fragen - Bravia KDL-40W2000 SONY

Wie kann ich den Fernseher an der Wand montieren?

Verwenden Sie eine VESA-kompatible Wandhalterung (VESA 400x200). Beachten Sie die mitgelieferten Schrauben und die Tragfähigkeit der Wand.

Warum zeigt der Fernseher kein Bild?

Prüfen Sie, ob das Netzkabel eingesteckt ist, die Stromversorgung eingeschaltet ist und die richtige Quelle (HDMI, TV) ausgewählt ist. Ein Neustart kann helfen.

Wie reinige ich den Bildschirm richtig?

Verwenden Sie ein weiches, trockenes Mikrofasertuch. Bei hartnäckigen Flecken leicht anfeuchten, aber nie direkt auf den Bildschirm sprühen.

Die Fernbedienung funktioniert nicht. Was kann ich tun?

Überprüfen Sie die Batterien und die Polung. Reinigen Sie die IR-Fenster an Fernbedienung und Fernseher. Falls nötig, setzen Sie die Fernbedienung zurück (Batterien entfernen, 30 Sekunden warten).

Kann ich den Fernseher mit einem externen Lautsprechersystem verbinden?

Ja, nutzen Sie den digitalen Audioausgang (optisch) oder die Kopfhörerbuchse für externe Lautsprecher oder eine Soundbar.

Warum ist der Ton verzerrt oder zu leise?

Überprüfen Sie die Lautstärkeeinstellungen und ob die Stummschaltung aktiviert ist. Testen Sie andere Quellen. Möglicherweise ist die Audioeinstellung (z. B. Surround) falsch konfiguriert.

Wie schließe ich einen USB-Stick an?

Stecken Sie den USB-Stick in den USB-Anschluss am Fernseher. Über die Media-Player-Funktion können Sie Fotos, Musik und Videos abspielen.

Der Fernseher schaltet sich von selbst aus. Was ist los?

Mögliche Ursachen: Sleep-Timer aktiviert, Überhitzung (Lüftungsschlitze blockiert) oder Stromsparmodus. Prüfen Sie die Timer-Einstellungen im Menü.

Welche Auflösung wird für Spiele empfohlen?

Der KDL-40W2000 unterstützt Full HD (1920x1080). Stellen Sie die Konsole auf 1080p ein, um die beste Bildqualität zu erzielen.

Wie kann ich die Sender sortieren?

Drücken Sie die MENU-Taste, wählen Sie Einstellungen > Kanäle > Programmverwaltung. Dort können Sie Sender verschieben, löschen oder überspringen.

BEDIENUNGSANLEITUNG Bravia KDL-40W2000 SONY

Lesen Sie vor der Inbetriebnahme des Fernsehgeräts bitte den Abschnitt „Sicherheitsinformationen“ in dieser Anleitung. Bewahren Sie die Anleitung zum späteren Nachschlagen auf.

Gebrauchsanweisung

NL

S→6 S-Video-Eingang (4-poliger Mini-DIN)

→6 Video-Eingang (Cinch-Buchse)

6 Audio-Eingang (Cinch-Buchsen)

Audio-Ausgang (Cinch-Buchsen)

PC → ⬇ PC-Eingang (D-Sub 15-polig) (siehe Seite 41)

G: 0,7 Vp-p, 75 Ohm, nicht Sync on Green

Danke, dass Sie sich für dieses Produkt von Sony entschieden haben.

Lesen Sie diese Anleitung vor Inbetriebnahme des Fernsehgeräts bitte genau durch und bewahren Sie sie zum späteren Nachschlagen sorgfältig auf.

Hinweis für Digital-TV-Funktion

• Die Digital-TV-Funktionen (DVB) sind nur in Ländern oder Gebieten wirksam, in denen digitale terrestrische DVB-T (MPEG2)-Signale gesendet werden. Bitte fragen Sie Ihren lokalen Händler, ob Sie in Ihrem Wohngebiet ein DVB-T-Signal empfangen können.
• Obwohl dieses Fernsehgerät den DVB-T-Spezifikationen entspricht, kann keine Kompatibilität mit zukünftigen digitalen terrestrischen DVB-T-Sendungen garantiert werden.
• Manche Digital-TV-Funktionen sind in bestimmten Ländern eventuell nicht verfügbar.

Informationen zu Markenzeichen

• ist eine eingetragene Marke der DVB Project
• Hergestellt unter der Lizenz von BBE Sound, Inc. Lizenziert von BBE Sound, Inc. unter USP5510752 und 5736897. BBE und das BBE-Logo sind eingetragene Warenzeichen der BBE Sound, Inc.
• TruSurround XT, SRS und das (●) Symbol sind Warenzeichen von SRS Labs, Inc. TruSurround XT Technologie wird unter Lizenz von SRS Labs, Inc. mit eingeschlossen.
• HDMI, das HDMI-Logo und High-Definition Multimedia Interface sind Markenzeichen oder eingetragene Markenzeichen von HDMI Licensing LLC.

• Die in dieser Anleitung verwendeten Abbildungen beziehen sich auf das Modell KDL-40W2000, sofern nicht anders angegeben.

Inhaltsverzeichnis

Einrichtung 4

Sicherheitsinformationen....9

Sicherheitsmaßnahmen 12

Übersicht über die Fernbedienung....13

Übersicht über die Bedienelemente und Anzeigen am Fernsehgerät 14

Fernsehen

Fernsehen....15

Benutzung des digitalelektronischen Programmführers (EPG) DVB 18

Benutzung der Favoritenliste DVB 20

Bildwiedergabe von angeschlossenen Geräten....21

Verwendung der MENU-Funktionen

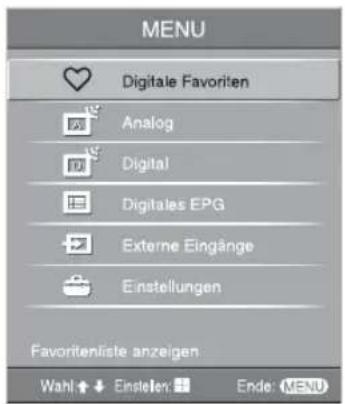

Navigieren in den Menüs 22

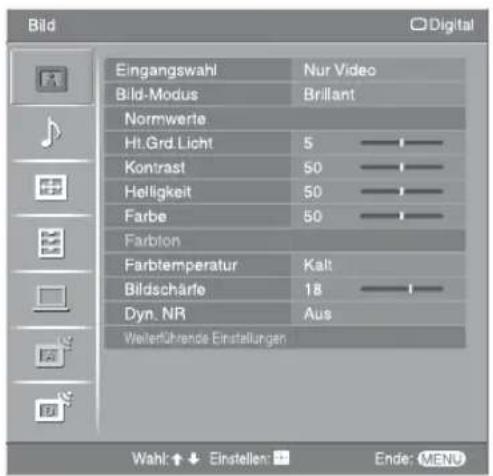

Menü „Bild“ 23

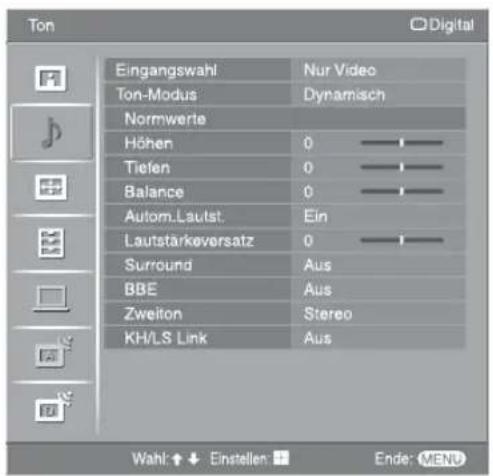

Menü „Ton“ 25

Menü „Bildschirm einstellen“ 27

Menü „Grundeinstellungen“ 29

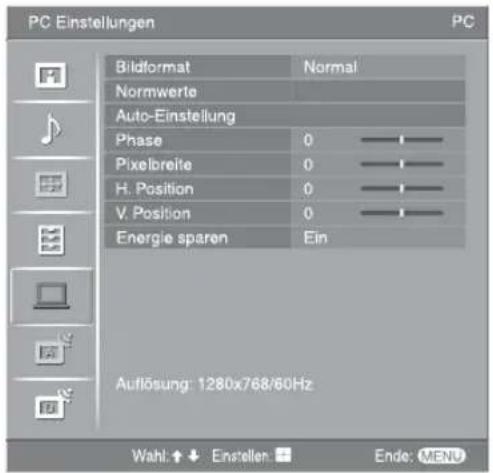

Menü „PC Einstellungen“ 32

Menü „Analoge Einstellungen“ (nur Analogmodus) 33

Menü „Digitale Einstellungen“ DV3 36

Verwendung von Zusatzgeräten

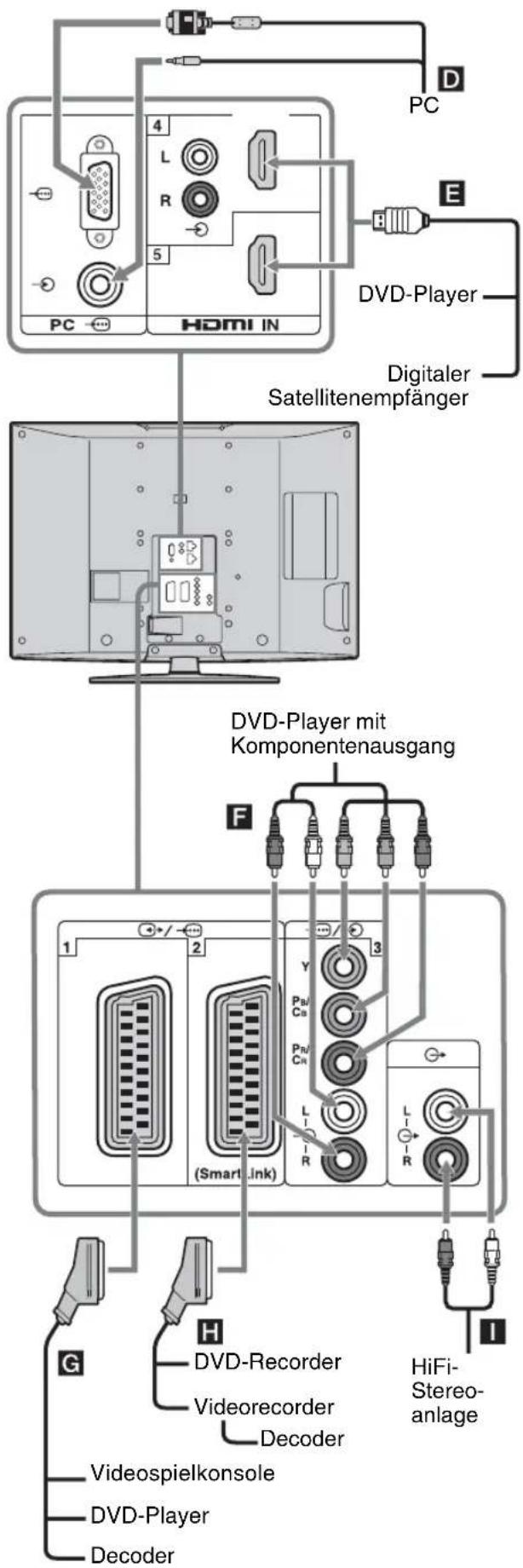

Anschließen von Zusatzgeräten....38

Zusatzinformationen

Technische Daten 41

Störungsbehebung....43

Index 45

DV3: nur für digitale Kanäle

Einrichtung

1: Überprüfen des Zubehörs

Fernbedienung RM-ED008 (1)

Batterien der Größe AA (Typ R6) (2)

Netzkabel (Typ C-6) (1)

Koaxialkabel (1)

Kabelhalter (1)

Halteriemen (1) und Schrauben (2)

Ständer (1) und Schrauben (4)

So legen Sie die Batterien in die Fernbedienung ein

Zum Öffnen drücken und schieben

• Achten Sie beim Einlegen der Batterien auf richtige Polarität.
• Verwenden Sie nicht Batterien verschiedenen Typs oder alte und neue Batterien zusammen.
• Entsorgen Sie Batterien umweltfreundlich. In einigen Regionen gelten unter Umständen spezielle Vorschriften zur Entsorgung von Batterien. Nähere Informationen erhalten Sie beispielsweise bei der Stadtverwaltung.
• Gehen Sie sorgfältig mit der Fernbedienung um. Lassen Sie sie nicht fallen und treten Sie nicht darauf. Verschütten Sie auch keine Flüssigkeiten auf der Fernbedienung.
• Legen Sie die Fernbedienung nicht in die Nähe von Wärmequellen oder an Orte, an denen sie direktem Sonnenlicht oder Feuchtigkeit ausgesetzt ist.

2: Anbringen des Ständers

1

2

1 Nehmen Sie den Ständer, die Schrauben und das Verpackungsmaterial heraus, um mit der Ständermontage zu beginnen. 2 Platzieren Sie das Verpackungsmaterial so, wie in der Abbildung gezeigt. 3 Stellen Sie das Fernsehgerät direkt auf den Ständer, wie in der Abbildung gezeigt. Nachdem Sie das Fernsehgerät auf den Ständer gestellt haben, entfernen Sie das Verpackungsmaterial vom Ständer. 4 Befestigen Sie das Fernsehgerät mit den mitgelieferten Schrauben am Ständer.

Hinweise

• Da dieses Fernsehgerät sehr schwer ist, werden zwei oder mehr Personen benötigt, um es auf den Ständer zu stellen.
• Wenn Sie einen elektrischen Schrauber verwenden, stellen Sie das Anzugsmoment auf ca. 1,5 N·m (15 kgf·cm) ein.

3: Anschließen einer Antenne/eines Videorecorders

Anschließen nur einer Antenne

Anschließen einer Antenne und eines Videorecorders

4: Anbringen einer Kippsicherung für das Fernsehgerät

5: Bündeln der Kabel

6: Auswählen von Sprache und Land/Region

1 Verbinden Sie das Fernsehgerät mit der Netzsteckdose (220-240 V Wechselstrom, 50 Hz). 2 Drücken Sie ⏻ am Fernsehgerät (Oberseite).

Wenn Sie das Fernsehgerät zum ersten Mal einschalten, erscheint das Menü „Language“ (Sprache) auf dem Bildschirm.

Wenn sich das Fernsehgerät im Bereitschaftsmodus befindet (die Anzeige ⏻ (Bereitschaft) am Fernsehgerät (vorne) leuchtet rot), schalten Sie das Fernsehgerät mit ⚠/⩽ an der Fernbedienung ein.

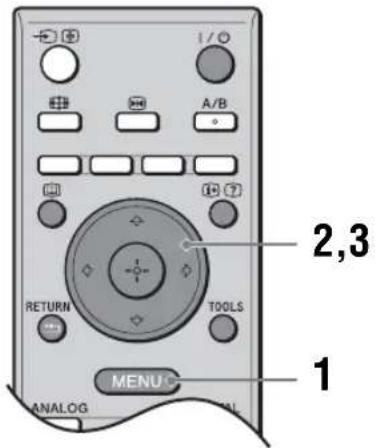

3 Wählen Sie mit ♠/▽/↔/→ die Sprache für die Menübildschirme aus und drücken Sie anschließend ⊙

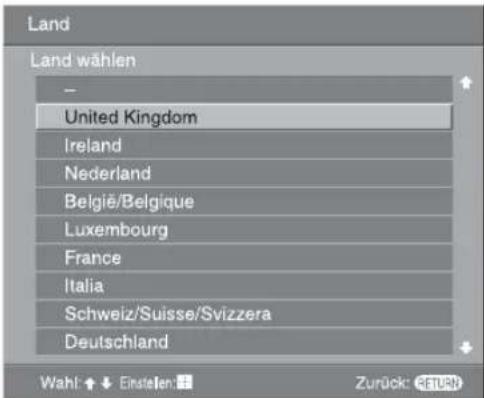

4 Wählen Sie mit ↗/▽ das Land bzw. die Region aus, wo Sie das Fernsehgerät betreiben, und drücken Sie anschließend ⊕.

Wenn das Land bzw. die Region, wo Sie das Fernsehgerät verwenden wollen, nicht in der Liste enthalten ist, wählen Sie „-“ statt eines Landes bzw. einer Region.

Auf dem Bildschirm erscheint eine Meldung mit der Aufforderung, den Start des automatischen Sendersuchlaufs zu bestätigen. Fahren Sie dann mit „7: Automatisches Speichern von Sendern im Fernsehgerät“ fort.

7: Automatisches Speichern von Sendern im Fernsehgerät

Das Fernsehgerät beginnt nun mit der Suche nach allen verfügbaren Fernsehkanälen und speichert diese ab.

1 Bevor Sie mit der automatischen Abstimmung Ihres Fernsehgerätes beginnen, legen Sie ein vorbespieltes Band in den am Fernsehgerät angeschlossenen Videorecorder ein (Seite 6), und starten Sie die Wiedergabe. Während der automatischen Abstimmung wird der Videokanal aufgesucht und im Fernsehgerät gespeichert. Wenn kein Videorecorder am Fernsehgerät angeschlossen ist, erübrigt sich dieser Vorgang. Gehen Sie zu Schritt 2 über.

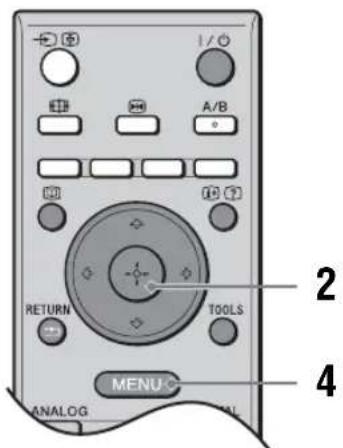

2 Drücken Sie ⇔/⇔ zur Wahl von „OK“, und drücken Sie dann ⊕

Das Fernsehgerät beginnt mit der Suche nach allen verfügbaren digitalen Kanälen, gefolgt von allen verfügbaren analogen Kanälen. Dies kann einige Zeit dauern. Warten Sie bitte, und drücken Sie keine Taste am Fernsehgerät oder an der Fernbedienung.

Wenn eine Meldung zum Überprüfen der Antennenanschlüsse erscheint

Es wurden keine digitalen oder analogen Kanäle gefunden. Überprüfen Sie alle Antennenanschlüsse, und starten Sie mit \(\textcircled{+}\) erneut die automatische Senderspeicherung.

3 Wenn das Menü „Programme ordnen“ auf dem Bildschirm erscheint, gehen Sie wie unter „Programme ordnen“ erläutert vor (Seite 33).

Wenn Sie die Reihenfolge, in der die analogen Kanäle im Fernsehgerät gespeichert wurden, nicht ändern wollen, fahren Sie mit Schritt 4 fort.

4 Drücken Sie MENU, um den Vorgang zu beenden.

Am Fernsehgerät sind nun alle verfügbaren Kanäle eingestellt.

Hinweis

Wenn ein digitaler Sendekanal nicht empfangen werden kann, oder wenn Sie in Schritt 4 unter „6: Auswählen von Sprache und Land/Region“ eine Region wählen, in der keine digitalen Sendungen ausgestrahlt werden, muss die Uhrzeit nach der Durchführung von Schritt 4 unter „Uhr einstellen“ im Menü „Grundeinstellungen“ (Seite 30) eingestellt werden.

Sicherheitsinformationen

Netzkabel

- Beachten Sie folgende Hinweise, um eine Beschädigung des Netzkabels zu vermeiden. Ein beschädigtes Netzkabel kann einen verursachen.

– Ziehen Sie den Netzstecker aus der Steckdose, wenn Sie das Fernsehgerät umstellen.

- Wenn Sie die Netzkabelverbindung trennen möchten, sollten Sie zuerst den Netzstecker aus der Steckdose ziehen.

- Ziehen Sie immer am Stecker, wenn Sie das Netzkabel von der Steckdose trennen. Ziehen Sie nicht am Netzkabel selbst.

- Klemmen Sie das Netzkabel nicht ein und biegen und verdrehen Sie das Kabel nicht übermäßig. Die interne Isolierung könnte beschädigt werden, so dass die blanken Adern im Inneren des Kabels brechen oder freiliegen.

- Nehmen Sie am Netzkabel keine Veränderungen vor. - Stellen Sie keine schweren Gegenstände auf das Netzkabel. - Halten Sie das Netzkabel von Wärmequellen fern.

- Wenn das Netzkabel beschädigt ist, verwenden Sie es nicht weiter. Lassen Sie es bei Ihrem Händler oder Sony-Kundendienst austauschen.

- Verwenden Sie das mitgelieferte Netzkabel nicht mit anderen Geräten.

- Verwenden Sie ausschließlich ein Originalnetzkabel von Sony und keinem anderen Hersteller.

Netzsteckdose

- Das Fernsehgerät muss mit einem Schuko-Stecker an einer Schuko-Steckdose angeschlossen werden.

- Verwenden Sie eine Netzsteckdose, in der der Stecker fest sitzt. Stecken Sie den Stecker ganz in die Netzsteckdose. Wenn der Stecker lose in der Steckdose sitzt, kann es zu einem Lichtbogenüberschlag kommen. In diesem Fall besteht Feuergefahr. Wenden Sie sich gegebenenfalls an einen qualifizierten Elektriker und lassen Sie die Netzsteckdose auswechseln.

Reinigen des Netzsteckers

Ziehen Sie den Netzstecker aus der Steckdose und reinigen Sie ihn regelmäßig. Wenn der Stecker verstaubt ist und sich Feuchtigkeit ablagert, kann die Isolierung leiden und es besteht Feuergefahr.

Überlastung der Stromkreise

Dieses Fernsehgerät ist ausschließlich auf den Betrieb an 220–240 V Wechselstrom ausgelegt. Achten Sie darauf, nicht zu viele andere Geräte an dieselbe Netzsteckdose anzuschließen. Andernfalls besteht Feuergefahr und die Gefahr eines elektrischen Schlags.

Wenn das Gerät nicht benutzt wird

- Zum Schutz der Umwelt und aus Sicherheitsgründen empfiehlt es sich, das Fernsehgerät vom Stromnetz zu trennen, wenn es mehrere Tage nicht benutzt wird.

- Das Fernsehgerät bleibt auch in ausgeschaltetem Zustand mit dem Stromnetz verbunden. Um das Fernsehgerät vollständig vom Stromnetz zu trennen, muss der Netzstecker aus der Steckdose gezogen werden. Bei einigen Fernsehgeräten gibt es jedoch möglicherweise Funktionen, für die das Fernsehgerät in den Bereitschaftsmodus geschaltet sein muss.

Transport

- Wenn Sie das Fernsehgerät transportieren müssen, lösen Sie zunächst alle Kabel vom Fernsehgerät.

- Zum Tragen des großformatigen Fernsehgeräts sind mindestens zwei Personen erforderlich.

- Wenn Sie das Fernsehgerät tragen, halten Sie es wie in der Abbildung rechts dargestellt. Wenn Sie das Fernsehgerät oder den Bildschirm anheben oder transportieren möchten, umgreifen Sie dazu seine Unterkante. Andernfalls kann das Fernsehgerät herunterfallen und beschädigt werden oder schwere Verletzungen verursachen.

- Setzen Sie das Fernsehgerät beim Transport keinen Stößen und keinen starken Erschütterungen aus. Andernfalls kann das Fernsehgerät herunterfallen und beschädigt werden oder schwere Verletzungen verursachen.

- Wenn das Fernsehgerät herunterfällt oder anderweitig beschädigt wird, lassen Sie es unverzüglich von qualifiziertem Fachpersonal überprüfen.

- Wenn Sie das Fernsehgerät wegen einer Reparatur oder bei einem Umzug transportieren müssen, verpacken Sie es mithilfe der Originalverpackungsmaterialien im Originalkarton.

Aufstellung

- Das Fernsehgerät sollte neben einer frei zugänglichen Netzsteckdose installiert werden.

- Stellen Sie das Fernsehgerät auf eine stabile, ebene Fläche. Hängen Sie nichts an das Fernsehgerät. Andernfalls kann das Fernsehgerät herunterfallen und Sachschäden oder schwere Verletzungen verursachen.

- Stellen Sie das Fernsehgerät nicht an Orten auf, an denen es extremen Temperaturen ausgesetzt ist, z. B. in direktem Sonnenlicht oder in der Nähe einer Heizung oder eines Warmluftauslasses. Wenn das Fernsehgerät extremen Temperaturen ausgesetzt wird, kann es sich überhitzen. In diesem Fall kann sich das Gehäuse verformen oder es kann zu Fehlfunktionen kommen.

- Stellen Sie das Fernsehgerät nicht direkt neben dem Auslass einer Klimaanlage auf. Wenn das Fernsehgerät an einer solchen Stelle installiert wird, kann in seinem Innern Feuchtigkeit kondensieren und eine Betriebsstörung auslösen.

- Stellen Sie das Fernsehgerät nicht in sehr warmer, öliger, feuchter oder stark staubbelasteter Umgebung auf.

- Installieren Sie das Fernsehgerät nicht an Orten, an denen die Gefahr besteht, dass Insekten in das Gerät eindringen.

- Stellen Sie das Fernsehgerät nicht an Orten auf, an denen es mechanischen Erschütterungen ausgesetzt ist.

- Installieren Sie das Fernsehgerät nicht so, dass es z. B. hinter einer Säule hervorragt oder man mit dem Kopf dagegen stoßen könnte. Andernfalls kann es zu Verletzungen kommen.

Fortsetzung

- Sorgen Sie dafür, dass Kinder nicht auf das Fernsehgerät klettern.

- Wenn Sie das Fernsehgerät in der Nähe von Meerwasser aufstellen, kann die salzhaltige Luft Korrosion an den Metallteilen des Fernsehgeräts verursachen. Interne Bauteile

können beschädigt werden und es besteht Feuergefahr.

Luftzirkulation

- Blockieren Sie nicht die Lüftungsöffnungen und stecken Sie nichts in das Gehäuse. Andernfalls besteht Feuergefahr aufgrund einer Überhitzung des Geräts.

- Ohne ausreichende Luftzufuhr kann sich auf und im Fernsehgerät Staub und Schmutz ansammeln. Beachten Sie Folgendes, um eine ausreichende Luftzufuhr zu gewährleisten:

- Installieren Sie das Fernsehgerät nicht nach hinten oder seitwärts geneigt.

- Installieren Sie das Fernsehgerät nicht auf dem Kopf stehend oder falsch herum.

- Installieren Sie das Fernsehgerät nicht in einem Regal oder einem Schrank.

- Stellen Sie das Fernsehgerät nicht auf einer Decke oder einem Bett auf.

- Decken Sie das Fernsehgerät nicht mit Decken oder Vorhängen ab und legen Sie keine Gegenstände wie Zeitungen usw. darauf.

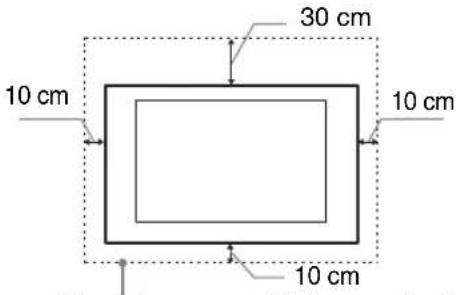

- Lassen Sie ausreichend Platz um das Fernsehgerät (siehe Abbildung). Andernfalls ist die Luftzufuhr unzureichend und das Fernsehgerät kann sich überhitzen. In diesem Fall besteht Feuergefahr und das Fernsehgerät kann beschädigt werden.

An der Wand

Lassen Sie mindestens so viel Platz um das Gerät.

Auf einem Gerätefuß

Lassen Sie mindestens so viel Platz um das Gerät.

- Installieren Sie das Fernsehgerät auf keinen Fall folgendermaßen:

Die Luftzirkulation wird unterbunden. Die Luftzirkulation wird unterbunden.

Beachten Sie die folgenden Punkte, wenn Sie das Fernsehgerät auf einem Ständer oder mit einer Wandhalterung anbringen. Andernfalls kann das Fernsehgerät herunterfallen und schwere Verletzungen verursachen.

• Aus Sicherheitsgründen sollten Sie Zubehör von Sony verwenden: – Wandmontagehalterung SU-WL51
• Es wird dringend empfohlen, die offizielle Sony Wandmontagehalterung zu verwenden, um eine ausreichende Luftzirkulation zu gewährleisten und Staubablagerungen auf dem Fernsehgerät zu vermeiden.
• Wenn das Fernsehgerät an einer Wand montiert werden soll, sollte dafür ein qualifizierter Techniker beauftragt werden. Bei unsachgemäßer Montage können Sicherheitsgefahren entstehen.
• Sichern Sie das Fernsehgerät auf geeignete Weise, und befolgen Sie beim Aufstellen des Fernsehgeräts die Anleitung, die dem Ständer beiliegt.
• Verwenden Sie unbedingt die mit dem Ständer oder der Wandhalterung gelieferten Halterungs- und Befestigungsteile.

Verkabelung

• Trennen Sie das Gerät zu Ihrer eigenen Sicherheit unbedingt vom Netzstrom, wenn Sie Kabel daran anschließen.
• Stolpern Sie nicht über die Kabel. Andernfalls kann das Fernsehgerät beschädigt werden.

Medizinische Einrichtungen

Stellen Sie dieses Fernsehgerät nicht an Orten wie Krankenhäusern auf, an denen medizinische Geräte eingesetzt werden. Das Gerät kann Fehlfunktionen an medizinischen Geräten verursachen.

• Installieren Sie das Fernsehgerät nicht im Freien. Wenn das Fernsehgerät Regen ausgesetzt wird, besteht Feuergefahr und die Gefahr eines Stromschlags.
• Wenn das Fernsehgerät direkter Sonnenbestrahlung ausgesetzt wird, kann es sich aufheizen. Dies kann zu Schäden am Gerät führen.

Fahrzeuge, Boote und andere Wasserfahrzeuge

- Installieren Sie das Fernsehgerät nicht in einem Fahrzeug. Durch die Bewegung beim Fahren kann das Fernsehgerät herunterfallen und Verletzungen verursachen.

- Installieren Sie das Fernsehgerät nicht in einem Schiff, Boot oder einem anderen Wasserfahrzeug. Wenn das Fernsehgerät Wasser, insbesondere Meerwasser ausgesetzt wird, besteht Feuergefahr und die Gefahr von Schäden am Gerät.

Wasser und Feuchtigkeit

- Installieren Sie das Fernsehgerät nicht in der Nähe von Wasser, wie z. B. neben einer Badewanne oder einer Dusche. Schützen Sie das Fernsehgerät außerdem vor Regen, Feuchtigkeit und Rauch. Andernfalls besteht Feuergefahr und die Gefahr eines elektrischen Schlags.

- Berühren Sie das Netzkabel und das Fernsehgerät nicht mit nassen Händen. Andernfalls kann es zu einem elektrischen Schlag kommen und das Fernsehgerät kann beschädigt werden.

Feuchtigkeit und brennbares Material

- Legen Sie keine Gegenstände auf das Fernsehgerät. Das Fernsehgerät darf keinem Spritzwasser ausgesetzt werden und es dürfen keine mit Flüssigkeit gefüllten Gefäße wie beispielsweise Vasen darauf abgestellt werden.

- Um Feuergefahr zu vermeiden, halten Sie brennbare Gegenstände oder offene Flammen (z.B. Kerzen) und Glühbirnen vom Fernsehgerät fern.

- Wenn durch die Öffnungen Flüssigkeiten oder Fremdkörper in das Fernsehgerät gelangt sind, dürfen Sie es nicht mehr benutzen. Andernfalls kann es zu einem elektrischen Schlag kommen und das Fernsehgerät kann beschädigt werden. Lassen Sie es unverzüglich von qualifiziertem Fachpersonal überprüfen.

Gewitter

Berühren Sie zu Ihrer eigenen Sicherheit bei einem Gewitter nicht das Fernsehgerät, das Netzkabel oder das Antennenkabel.

Bruchstücke

- Werfen Sie nichts gegen das Fernsehgerät. Das Glas des Bildschirms könnte zerbrechen. In diesem Fall besteht die Gefahr schwerer Verletzungen.

- Wenn der Bildschirm des Fernsehgeräts gesprungen ist, trennen Sie unbedingt sofort das Netzkabel vom Stromnetz. Erst dann dürfen Sie das Gerät berühren. Andernfalls besteht die Gefahr eines elektrischen Schlags.

Wartung

Im Gehäuse befinden sich

Bauteile, die unter

Hochspannung stehen.

Öffnen Sie das Gehäuse nicht.

Überlassen Sie Wartungsarbeiten

stets nur qualifiziertem Kundendienstpersonal.

Umgang mit Kleinteilen

Bewahren Sie kleine Zubehörteile außerhalb der Reichweite von Kindern auf.

Sicherheitsmaßnahmen

Augenschonendes Fernsehen

• Für ermüdungsfreies Fernsehen sollte die Entfernung zum Fernsehgerät das Vier- bis Siebenfache der Bildhöhe betragen.
• Für eine gute Bildqualität achten Sie darauf, dass kein Lampen- oder Sonnenlicht direkt auf den Bildschirm fällt. Falls möglich, bringen Sie eine von der Decke herab gerichtete Punktbeleuchtung an.
• Schauen Sie bei gemäßigter Beleuchtung fern. Durch falsche Beleuchtung oder langes Fernsehen werden die Augen belastet.

Einstellen der Lautstärke

• Stellen Sie die Lautstärke so ein, dass Ihre Nachbarn nicht gestört werden. Bei Nacht ist der Ton weit zu hören. Es empfiehlt sich daher, die Fenster zu schließen oder Kopfhörer zu verwenden.
• Stellen Sie beim Verwenden von Kopfhörern die Lautstärke moderat ein. Andernfalls kann es zu Gehörschäden kommen.

LCD-Bildschirm

• Obwohl bei der Herstellung des LCD-Bildschirms mit hochpräziser Technologie gearbeitet wird und der Bildschirm 99,99% und mehr effektive Pixel besitzt, ist es möglich, dass dauerhaft einige schwarze oder leuchtende Punkte (rot, grün oder blau) sichtbar sind. Es handelt sich dabei um eine strukturelle Eigenschaft von LCD-Bildschirmen und nicht um eine Fehlfunktion.
• Stoßen Sie nicht gegen den Filter an der Vorderseite, zerkratzen Sie ihn nicht und stellen Sie nichts auf dieses Fernsehgerät. Das Bild kann ungleichmäßig werden und der LCD-Bildschirm kann beschädigt werden.
• Wenn dieses Fernsehgerät an einem kalten Ort verwendet wird, kommt es möglicherweise zu Schmierstreifen im Bild oder das Bild wird dunkel. Dabei handelt es sich nicht um eine Fehlfunktion. Diese Effekte verschwinden, wenn die Temperatur steigt.
• Wenn Standbilder längere Zeit angezeigt werden, kann es zu Doppelbildern kommen. Dieser Effekt verschwindet in der Regel nach einigen Augenblicken.
• Bildschirm und Gehäuse erwärmen sich, wenn das Fernsehgerät in Betrieb ist. Dies ist keine Fehlfunktion.
• Der LCD-Bildschirm enthält eine kleine Menge Flüssigkristalle und Quecksilber. Auch die Leuchtstoffröhre, die im Fernsehgerät verwendet wird, enthält Quecksilber. Befolgen Sie bei der Entsorgung die bei Ihnen geltenden Entsorgungsrichtlinien.

Pflegen und Reinigen der Bildschirmoberfläche bzw. des Gehäuses

Trennen Sie das Netzkabel unbedingt von der Netzsteckdose, bevor Sie das Gerät reinigen.

Um Materialschäden oder Schäden an der Bildschirmbeschichtung zu vermeiden, beachten Sie bitte folgende Sicherheitsmaßnahmen.

• Stoßen Sie nicht gegen den Bildschirm, berühren Sie ihn nicht mit einem harten Gegenstand und werfen Sie nichts gegen den Bildschirm. Andernfalls kann der Bildschirm zerkratzt oder beschädigt werden.
• Berühren Sie nicht die Mattscheibe, wenn Sie das Fernsehgerät kontinuierlich längere Zeit in Betrieb haben. Die Mattscheibe kann sich erhitzen.
• Es empfiehlt sich, die Bildschirmoberfläche so wenig wie möglich zu berühren.
• Entfernen Sie Staub vorsichtig mit einem weichen Tuch von der Bildschirmoberfläche bzw. dem Gehäuse. Bei stärkerer Verschmutzung feuchten Sie ein weiches Tuch leicht mit einer milden Reinigungslösung an und wischen dann über den Bildschirm.
• Verwenden Sie keine Scheuerschwämme, keine alkalischen/säurehaltigen Reinigungsmittel, kein Scheuerpulver und keine flüchtigen Lösungsmittel wie Alkohol, Benzin, Verdünnung oder Insektizide. Wenn Sie solche Mittel verwenden oder das Gerät längere Zeit mit Gummi- oder Vinylmaterialien in Berührung kommt, kann es zu Schäden an der Bildschirm- oder der Gehäuseoberfläche kommen.
• In den Lüftungsöffnungen kann sich über einen längeren Zeitraum hinweg Staub ansammeln. Um eine ausreichende Belüftung sicherzustellen, empfiehlt es sich, den Staub regelmäßig (einmal pro Monat) mit einem Staubsauger abzusaugen.
• Wenn Sie den Winkel des Fernsehgeräts einstellen wollen, halten Sie den Fuß des Ständers mit der Hand fest, damit das Fernsehgerät nicht vom Ständer getrennt wird. Achten Sie darauf, sich nicht die Finger zwischen dem Fernsehgerät und dem Ständer einzuklemmen.

Optionale Geräte

• Stellen Sie andere Geräte nicht zu nahe beim Fernsehgerät auf. Lassen Sie mindestens 30 cm Platz zwischen dem Fernsehgerät und anderen Geräten. Wenn ein Videorecorder vor oder neben dem Fernsehgerät aufgestellt wird, kann es zu Bildstörungen kommen.
• Bild- und/oder Tonstörungen können auftreten, wenn sich das Fernsehgerät nahe an Geräten befindet, die elektromagnetische Strahlung aussenden.

Entsorgen des Fernsehgeräts

Entsorgung von gebrauchten elektrischen und elektronischen Geräten (anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Geräte)

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als

normaler Haushaltsabfall zu behandeln ist, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrer Gemeinde, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Übersicht über die Fernbedienung

①I/⏻ – Fernsehbereitschaft

Schaltet das Fernsehgerät ein und aus (im Bereitschaftsmodus).

②A/B – Zweiton (Seite 26)

③ Farbige Tasten

• Im Digitalmodus (Seite 18, 20): Die Tasten dienen zur Wahl der Optionen am unteren Ende der Favoriten- und EPG-Digitalmenüs.
• Im Videotextmodus (Seite 16): Zur Verwendung von Fastext.

4/ +Info/ Anzeigen von verborgenem Text

• Im Digitalmodus: Zeigt kurze Details des momentan wiedergegebenen Programms an.
• Im Analogmodus: Zeigt Informationen, wie z. B. die aktuelle Kanalnummer und das Bildschirmformat, an.
• Im Videotextmodus: Die Taste dient der Anzeige verborgener Informationen (z.B. Antworten einer Quiz-Sendung).

⑤ ↩/▽/↔/→/⊕ (Seite 15, 22)

⑥TOOLS (Seite 17, 21, 40)

Ermöglicht Ihnen den Zugriff auf verschiedene Wiedergabeoptionen und die Änderung/Durchführung von Einstellungen entsprechend der Signalquelle und dem Bildschirmformat.

⑦MENU (Seite 22)

⑧ DIGITAL – Digitalmodus (Seite 15)

9 Zifferntasten

• Im Fernsehmodus: Die Tasten dienen der Kanalwahl. Geben Sie für Kanalnummer 10 und höher die zweite oder dritte Ziffer innerhalb von zwei Sekunden ein.
• Im Videotextmodus: Zum Eingeben der dreistelligen Nummer, mit der die Seite ausgewählt wird.

⑩ -Vorheriger Kanal

Zurückschalten zum vorher (mehr als fünf Sekunden) angezeigten Kanal.

⑪PROG +/- (Seite 15)

• Im Fernsehmodus: Zum Auswählen des nächsten (+) oder vorherigen (-) Kanals.
• Im Videotextmodus: Zum Auswählen der nächsten (+) oder vorherigen (-) Seite.

12 +/- - Lautstärke

13 ☐ – Stummschalten (Seite 15)

14 - Videotext (Seite 16)

⑮ANALOG - Analogmodus (Seite 15)

16 /RETURN

Schaltet auf die vorhergehende Seite eines angezeigten Menüs zurück.

17 -EFG (Digitalelektronischer Programmführer) (Seite 18)

18 - Standbild (Seite 16)

Dient zum Einfrieren des Fernsehbilds.

19 - Bildschirmmodus (Seite 16)

Ändert das Bildschirmformat durch wiederholtes Drücken (zeigt bei nur einmaligem Drücken das aktuelle Bildschirmformat an).

20/ -Eingangswahl / Anhalten von Text

• Im Fernsehmodus (Seite 21): Zum Auswählen des Eingangssignals von Geräten, die an die Fernsehbuchsen angeschlossen sind.
• Im Videotextmodus: Die aktuelle Seite wird gehalten.

Tipp

Die Tasten A/B, PROG + und die Zifferntaste 5 sind mit einem Tastpunkt versehen. Verwenden Sie die Tastpunkte als Anhaltspunkt beim Bedienen des Fernsehgeräts.

Übersicht über die Bedienelemente und Anzeigen am Fernsehgerät

• Im Fernsehmodus (Seite 21): Zum Auswählen des Eingangssignals von Geräten, die an die Fernsehbuchsen angeschlossen sind.
• Im Fernsehmenü: Dient zum Auswählen eines Menüs oder einer Option und zum Bestätigen der Einstellung.

③ ∠ +/ - / / ← →

• Zum Erhöhen (+) bzw. Verringern (-) der Lautstärke.
• Im Fernsehmenü: Zum Anfahren der Optionen nach links ( ) bzw. rechts ().

④PROG +/- / ↑ ↓

• Im Fernsehmodus: Zum Auswählen des nächsten (+) oder vorherigen (-) Kanals.
• Im Fernsehmenü: Zum Anfahren der Optionen nach oben ( ) bzw. unten ( ).

5 ⏻ - Netzschalter

Zum Ein- und Ausschalten des Fernsehgeräts.

⑥ Fernbedienungssensor/Lichtsensor (Seite 30)

• Empfängt IR-Signale von der Fernbedienung.
• Verdecken Sie den Sensor nicht, weil dadurch seine Funktion beeinträchtigt wird.

7 Timeraufnahmeprogramm/Bildabschaltungs-/Timeranzeige

• Leuchtet in Orange auf, wenn Timeraufnahme aktiviert wird (Seite 18, 19).
• Leuchtet in Grün auf, wenn das Bild ausgeblendet wird (Seite 30).
• Leuchtet in Orange auf, wenn der Timer aktiviert ist (Seite 30).

8 ⏻ – Bereitschaftsanzeige

Leuchtet rot auf, wenn sich das Fernsehgerät im Bereitschaftsmodus befindet.

⑨ I – Netzanzeige

Leuchtet grün auf, wenn das Fernsehgerät eingeschaltet wird.

Hinweis

Vergewissern Sie sich, dass das Fernsehgerät vollständig ausgeschaltet ist, bevor Sie das Netzkabel abziehen. Das Abziehen des Netzkabels bei noch eingeschaltetem Fernsehgerät kann dazu führen, dass die Anzeige erleuchtet bleibt oder eine Funktionsstörung im Fernsehgerät auftritt.

Fernsehen

Fernsehen

1 Drücken Sie 🔊 am Fernsehgerät (Oberseite), um das Fernsehgerät einzuschalten.

Wenn sich das Fernsehgerät im Bereitschaftsmodus befindet (die Anzeige ⏻ (Bereitschaft) am Fernsehgerät (vorne) leuchtet rot), schalten Sie das Fernsehgerät mit I/∅ an der Fernbedienung ein.

2 Drücken Sie DIGITAL oder ANALOG, um auf den Digitalmodus bzw. den Analogmodus umzuschalten.

Die verfügbaren Kanäle hängen vom gewählten Modus ab.

3 Wählen Sie mit den Zifferntasten oder PROG +/- einen Fernsehkanal aus.

Um die Kanalnummer 10 und höher mit den Zifferntasten zu wählen, geben Sie die zweite und dritte Ziffer innerhalb von zwei Sekunden ein. Um einen digitalen Kanal mithilfe des elektronischen Programmführers (EPG) auszuwählen, siehe Seite 18.

Im Digitalmodus

Ein Informationsbanner erscheint kurz. Die folgenden Symbole können auf dem Banner angezeigt werden.

: Radiodienst

: Verschlüsselungs-/Abonnementdienst

: Mehrere Dialogsprachen verfügbar

: Untertitel verfügbar

: Untertitel für Hörgeschädigte verfügbar

⑱: Empfohlenes Mindestalter für aktuelles Programm (von 4 bis 18 Jahren)

Kindersicherung

: Aktuelles Programm wird aufgenommen

Weitere Funktionen

Funktion Vorgehen

Zeitweiliges Ausschalten des Fernsehgeräts (Bereitschaftsmodus)	Drücken Sie I/⏻.
Einschalten des Fernsehgerätes aus dem Bereitschaftsmodus ohne Ton	Drücken Sie ⚙. Drücken Sie △+/- zum Einstellen des Lautstärkepegels.
Ausschalten des Fernsehgerätes	Drücken Sie ⭕ am Fernsehgerät (Oberseite).HinweisUm das Fernsehgerät vollkommen auszuschalten, den Stecker aus dem Stromnetz ziehen.
Einstellen der Lautstärke	Drücken Sie △ + (lauter)/ -( leiser ).
Stummschalten des Tons	Drücken Sie ⚙. Drücken Sie die Taste erneut, um den Ton wiederherzustellen.
Aufrufen der Programmindextabelle (nur im Analogmodus)	Drücken Sie ⭕Um einen analogen Kanal auszuwählen, drücken Sie ⭕/⏻, dann ⭕. Informationen zum Aufrufen der Indextabelle mit Eingangssignalen finden Sie auf Seite 21.

Fortsetzung

So rufen Sie Videotext auf

Drücken Sie Ⓞ. Mit jedem Tastendruck auf Ⓞ wechselt die Anzeige zyklisch wie folgt:

Videotext → Videotext über dem Fernsehbild eingeblendet (Mischmodus) → Kein Videotext (Beenden der Videotextanzeige)

Zum Auswählen einer Seite drücken Sie die Zifferntasten oder PROG +/-

Zum Anhalten einer Seite drücken Sie ↗

Zum Anzeigen von verborgenen Informationen drücken Sie 🎄 + ?

Tipps

• Sorgen Sie dafür, dass das Fernsehgerät starke Signale empfängt. Andernfalls können Textfehler auftreten. • Die meisten Fernsehkanäle strahlen Videotext aus. Weitere Informationen zu diesem Dienst finden Sie auf der Indexseite.
• Wenn vier farbige Optionen unten auf der Videotextseite zu sehen sind, steht Fastext zur Verfügung. Mit Fastext können Sie schnell und einfach auf Seiten zugreifen. Drücken Sie die entsprechende farbige Taste, um die Seite aufzurufen.

So halten Sie das Bild an

Dient zum Einfrieren des Fernsehbilds (z.B. um eine Telefonnummer oder ein Rezept zu notieren).

1 Drücken Sie

Das Standbild wird auf der linken Seite des Bildschirms angezeigt. Gleichzeitig wird das Bewegtbild auf der rechten Seite angezeigt.

2 Drücken Sie erneut, um auf den normalen Fernsehmodus zurückzuschalten.

Hinweis

Diese Funktion ist für eine PC-Eingangsquelle nicht verfügbar.

So passen Sie das Bildschirmformat manuell der Sendung an

Drücken Sie mehrmals, um „Smart“, „4:3“, „Wide“, „Zoom“ oder „14:9“ auszuwählen.

Smart*

Herkömmliche 4:3-Sendungen werden mit einem Breitbildeffekt angezeigt. Das Bild im 4:3-Format wird bildschirmfüllend gedehnt.

4:3

Herkömmliche 4:3-Sendungen (also keine Breitbildsendungen) werden mit den richtigen Proportionen angezeigt.

Breitbild

Breitbildsendungen (16:9) werden mit den richtigen Proportionen angezeigt.

Zoom*

Kinofilme (Letter-Box-Format) werden mit den richtigen Proportionen angezeigt.

14:9*

14:9-Sendungen werden mit den richtigen Proportionen angezeigt. Als Resultat erscheinen schwarze Balken auf dem Bildschirm.

* Teile des Bildes werden oben und unten möglicherweise abgeschnitten.

Tipps

• Alternativ dazu können Sie „Auto Format“ auch auf „Ein“ setzen. In diesem Fall wird automatisch das beste Format für die Sendung ausgewählt (Seite 27).
• Sie können die Bildlage einstellen, wenn Sie Smart (50 Hz), Zoom oder 14:9 wählen. Drücken Sie ⬇/▽, um die Bildlage nach oben oder unten zu verschieben (z.B. um Untertitel zu lesen).
• Manche Zeichen und/oder Buchstaben am oberen und unteren Bildrand sind im Smart-Modus eventuell nicht sichtbar. In solch einem Fall können Sie die Zeichen sichtbar machen, indem Sie „V. Amplitude“ im Menü „Bildschirm einstellen“ wählen und die vertikale Größe einstellen.
• Wählen Sie „Smart“ oder „Zoom“ zur Anpassung an Bilder von 720p- oder 1080i-Signalquellen mit abgeschnittenen Randbereichen.

Verwendung des Menüs Tools

Drücken Sie TOOLS, um während der Wiedergabe eines Fernsehprogramms die folgenden Optionen anzuzeigen.

Optionen Beschreibung

Schließen Schließt das Menü Tools.

Energie sparen Siehe Seite 30.

Untertitel Einstellung

Siehe Seite 37.

(nur im Digitalmodus)

Digitale Favoriten

Siehe Seite 20.

(nur im Digitalmodus)

Bild-Modus Siehe Seite 23.

Ton-Modus Siehe Seite 25.

Uhr automatisch stellen (nur im Analogmodus)

Ermöglicht das Umschalten auf den Digitalmodus, um die Uhrzeit zu erhalten.

Abschalttimer Siehe Seite 30.

KH Lautst. Zum Einstellen der Lautstärke von Kopfhörern.

Benutzung des digitalelektronischen Programmführers (EPG) BV3

Digitalelektronischer Programmführer (EPG)

1 Drücken Sie 📄 Digitalmodus, um den digitalelektronischen Programmführer (EPG) anzuzeigen. 2 Führen Sie den gewünschten Bedienungsvorgang gemäß der nachstehenden Tabelle durch.

Hinweis

Programminformationen werden nur angezeigt, wenn der Fernsehsender solche überträgt.

* Diese Funktion ist in manchen Ländern eventuell nicht verfügbar.

Funktion Vorgehen
Ausschalten des EPG Drücken Sie .	[IMAGE]
Navigieren im EPG Drücken Sie	/ / ⇔ / ⇒ .
Anschauen des aktuellen Programms Drücken Sie , während das aktuelle Programm ausgewählt ist.
Sortieren der Programminformationen nach Kategorie – Kategorieliste	1 Drücken Sie die blaue Taste.2 Drücken Sie / / ⇔ / ⇒ , um eine Kategorie auszuwählen. Der Kategoriename wird auf der Seite angezeigt.Die folgenden Kategorien sind verfügbar:„Alle Kategorien“: Enthält alle verfügbaren Kanäle.Kategoriename (z.B. „Nachrichten“): Enthält alle Kanäle, die der gewählten Kategorie entsprechen.3 Drücken Sie .⊕Der digital elektronische Programmführer (EPG) zeigt nun nur die aktuellen Programme der ausgewählten Kategorie an.
Einstellen des aufzunehmenden Programms – Timer Aufnahme	1 Drücken Sie / / ⇔ / ⇒ , um das später aufzunehmende Programm auszuwählen.2 Drücken Sie .⊕3 Drücken Sie / zur Wahl von „Timer Aufnahme“.4 Drücken Sie , um den Timer des Fernsehgeräts und Ihres Videorecorders zu aktivieren.Das Symbol erscheint bei der Information des betreffenden Programms. Die Anzeige am Fernsehgerät (Vorderseite) leuchtet in Orange auf.HinweiseAm Fernsehgerät kann VCR-Timeraufnahme nur für Smartlink-kompatible Videorecorder eingestellt werden. Wenn Ihr Videorecorder nicht Smartlink-kompatibel ist, erscheint eine Meldung, die Sie auffordert, den Timer Ihres Videorecorders einzustellen.Nachdem die Aufnahme begonnen hat, können Sie Ihr Fernsehgerät in den Bereitschaftsmodus schalten. Wenn Sie Ihr Fernsehgerät jedoch ganz ausschalten, wird die Aufnahme möglicherweise abgebrochen.Falls eine Altersgrenze für Programme gewählt worden ist, erscheint eine Meldung mit der Aufforderung zur Eingabe des PIN-Codes auf dem Bildschirm. Weitere Einzelheiten finden Sie unter „Kindersicherung“ auf Seite 37.
Einstellen eines Programms auf automatische Anzeige bei Programmstart – Erinnerung	1 Drücken Sie ⇌/ ⇌/ ⇌/ ⇌, um das später anzuzeigende Programm auszuwählen.2 Drücken Sie . ⊕3 Drücken Sie ⇌/ ⇌ zur Wahl von „Erinnerung“.4 Drücken Sie , um das ausgewählte Programm beim Programmstart automatisch anzuzeigen.Das Symbol ☑ erscheint bei der Information des betreffenden Programms.HinweisWenn Sie das Fernsehgerät in den Bereitschaftsmodus versetzen, schaltet es sich kurz vor dem Programmstart automatisch ein.
Einstellen von Uhrzeit und Datum eines aufzunehmenden Programms – Man. Timer Aufnahme	1 Drücken Sie . ⊕2 Drücken Sie ⇌/ ⇌ zur Wahl von „Man. Timer Aufnahme“, und drücken Sie dann ⊕3 Wählen Sie das Datum mit ⇌/ ⇌ aus, und drücken Sie dann ⇌.4 Stellen Sie die Start- und Stoppzeit auf die gleiche Weise wie in Schritt 3 ein.5 Wählen Sie das Programm mit ⇌/ ⇌ aus, und drücken Sie dann ⊕.6 Drücken Sie , um den Timer des Fernsehgerätes und Ihres Videorecorders zu aktivieren.Das Symbol ☑ erscheint bei der Information des betreffenden Programms. Die Anzeige ☑ um Fernsehgerät (Vorderseite) leuchtet in Orange auf.Hinweise• Am Fernsehgerät kann VCR-Timeraufnahme nur für Smartlink-kompatible Videorecorder eingestellt werden. Wenn Ihr Videorecorder nicht Smartlink-kompatibel ist, erscheint eine Meldung, die Sie auffordert, den Timer Ihres Videorecorders einzustellen.• Nachdem die Aufnahme begonnen hat, können Sie Ihr Fernsehgerät in den Bereitschaftsmodus schalten. Wenn Sie Ihr Fernsehgerät jedoch ganz ausschalten, wird die Aufnahme möglicherweise abgebrochen.• Falls eine Altersgrenze für Programme gewählt worden ist, erscheint eine Meldung mit der Aufforderung zur Eingabe des PIN-Codes auf dem Bildschirm. Weitere Einzelheiten finden Sie unter „Kindersicherung“ auf Seite 37.
Annullieren einer Aufnahme/Erinnerung – Timer-Liste	1 Drücken Sie . ⊕2 Drücken Sie ⇌/ ⇌ zur Wahl von „Timer-Liste“, und drücken Sie dann ⊕.3 Wählen Sie das zu annullierende Programm mit ⇌/ ⇌ aus, und drücken Sie dann ⊕4 Drücken Sie ⇌/ ⇌ zur Wahl von „Timer abbrechen“, und drücken Sie dann ⊕Es erscheint eine Anzeige zur Bestätigung, dass Sie das Programm annullieren wollen.5 Drücken Sie ⇌/ ⇌ zur Wahl von „Ja“, und drücken Sie dann ⊕ zur Bestätigung.

Tipp

Sie können den digitalen Elektronischen Programmführer (EPG) auch anzeigen, indem Sie „Digitales EPG“ im „MENU“ (Seite 22) wählen.

Benutzung der Favoritenliste BV3

Die Favoriten-Funktion gestattet Ihnen, Programme aus einer Liste von bis zu 20 angegebenen Kanälen auszuwählen. Zum Anzeigen der Favoritenliste, siehe „Navigieren in den Menüs“ (Seite 22).

Favoritenliste

* Diese Funktion ist in manchen Ländern eventuell nicht verfügbar.

Funktion Vorgehen

Erstmaliges Erstellen Ihrer Favoritenliste Es erscheint eine Meldung, in der Sie gefragt werden, ob Sie Kanäle der Favoritenliste hinzufügen wollen, wenn Sie zum ersten Mal „Digitale Favoriten“ im „MENU“ wählen.1 Drücken Sie , um die Option „Ja“ auszuwählen.2 Drücken Sie ⇧/↓, um den hinzuzufügenden Kanal auszuwählen.Wenn Sie die Kanalnummer kennen, können Sie einen Kanal mithilfe der Zifferntasten direkt auswählen.3 Drücken Sie .⊕Kanäle, die in der Favoritenliste gespeichert sind, werden durch das Symbol ♥ gekennzeichnet.

Ausschalten der Favoritenliste Drücken Sie RETURN.

Wiedergeben eines Kanals Drücken Sie, während Sie einen Kanal auswählen.

Hinzufügen oder Löschen von Kanälen in der Favoritenliste

1 Drücken Sie die blaue Taste. Kanäle, die in der Favoritenliste gespeichert sind, werden durch das Symbol ♥ gekennzeichnet.

2 Drücken Sie ↩/↓, um den hinzuzufügenden oder zu löschenden Kanal auszuwählen. Wenn Sie die Kanalnummer kennen, können Sie einen Kanal mithilfe der Zifferntasten direkt auswählen.

3 Drücken Sie .

4 Drücken Sie die blaue Taste, um zur Favoritenliste zurückzukehren.

Löschen aller Kanäle in der Favoritenliste

1 Drücken Sie die blaue Taste. 2 Drücken Sie die gelbe Taste. Es erscheint eine Anzeige, um zu bestätigen, dass Sie alle Kanäle in der Favoritenliste löschen wollen.

3 Drücken Sie ⇔/⇒ zur Wahl von „Ja“, und drücken Sie dann ⊕ zur Bestätigung.

Bildwiedergabe von angeschlossenen Geräten

Schalten Sie das angeschlossene Gerät ein, und führen Sie folgende Schritte aus.

Bei Geräten, die mit einem voll belegten 21-poligen Scart-Kabel an die Scart-Buchsen angeschlossen sind (Seite 39)

Starten Sie die Wiedergabe am angeschlossenen Gerät.

Das Bild vom angeschlossenen Gerät erscheint auf dem Fernsehschirm.

Bei einem mit der automatischen Senderspeicherung eingestellten Videorecorder (Seite 8)

Drücken Sie im Analogmodus PROG +/- oder die Zifferntasten zur Wahl des Videokanals.

Bei anderen angeschlossenen Geräten (Seite 38)

Drücken Sie → so oft, bis das richtige

Eingangssymbol (siehe unten) auf dem Fernsehschirm angezeigt wird.

Bildschirm-anzeige	Bezeichnung der Eingangsbuchsen
AV1/2 oder V1/2	1/2 oder L/2
AV3 3 (Y, P)	B/CB, PR/CR) und 3 (L, R)
AV4 HDMI IN 4 und HDMI IN 4 (L, R)
AV5 HDMI IN 5
S AV6 oder AV6	6 oder und 6 (L (MONO), R)
PC PC und PC

Weitere Funktionen

Funktion Vorgehen

Zurückschalten auf normalen TV-Modus	Drücken Sie DIGITAL oder ANALOG.
Aufrufen der Eingangssignal-Indextabelle (außer PC-Video-Eingangssignal)	Drücken Sie ☑ um die Eingangssignal-Indextabelle aufzurufen. (Drücken Sie dann, nur im Analogmodus, ☑.) Um eine Eingangssignalquelle auszuwählen, drücken Sie erst ☑/☑, dann ☑

Verwendung des Menüs Tools

Drücken Sie TOOLS, um die folgenden Optionen anzuzeigen, wenn Sie Bilder von einem angeschlossenen Gerät außer einem PC wiedergeben.

Optionen Beschreibung

Schließen Schließt das Menü Tools.
Energie sparen	Siehe Seite 30.
Bild-Modus	Siehe Seite 23.
Ton-Modus	Siehe Seite 25.
Uhr automatisch stellen (nur im Analogmodus)	Ermöglicht das Umschalten auf den Digitalmodus, um die Uhrzeit zu erhalten.
Abschalttimer	Siehe Seite 30.
KH Lautst.	Zum Einstellen der Lautstärke von Kopfhörern.

Verwendung der MENU-Funktionen

Navigieren in den Menüs

„MENU“ ermöglicht die Nutzung verschiedener praktischer Funktionen dieses Fernsehgerätes. Sie können bequem die Kanäle oder Eingangssignalquellen auswählen und die Einstellungen Ihres Fernsehgerätes ändern.

1 Rufen Sie mit MENU das Menü auf.

Symbol Beschreibung

	Digitale FavoritenZeigt die Favoritenliste an. Einzelheiten über die Einstellungen, siehe Seite 20.
	AnalogSchaltet auf den zuletzt wiedergegebenen Analogkanal zurück.
	DigitalSchaltet auf den zuletzt wiedergegebenen Digitalkanal zurück.

Symbol Beschreibung

	Digitales EPGZeigt den digitalen Elektronischen Programmführer (EPG) an.Einzelheiten zu den Einstellungen finden Sie auf Seite 18.
	Externe EingängeDient zur Wahl der an das Fernsehgerät angeschlossenen Geräte.Um den gewünschten externen Eingang wiederzugeben, wählen Sie die Eingangssignalquelle aus und drücken dannUm einem externen Eingang einen Namen zuzuweisen, wählen Sie „Bearb. AV Label“, und lesen Sie dann die Angaben auf Seite 29.
	EinstellungenZeigt das Menü Einstellungen an, auf dem die meisten der erweiterten Einstellungen und Justierungen vorgenommen werden.Für Einzelheiten über die Einstellungen, siehe Seite 23 bis 37.HinweisDie verfügbaren Optionen hängen von der jeweiligen Situation ab. Nicht verfügbare Optionen sind ausgegraut oder werden nicht angezeigt.

2 Wählen Sie mit ♠/▽ eine Option aus. 3 Drücken Sie, um eine ausgewählte Option zu bestätigen.

Zum Beenden des Menüs drücken Sie MENU.

Menü „Bild“

Die unten aufgeführten Optionen stehen im Menü „Bild“ zur Auswahl.

1 Drücken Sie ♩/♥, um „Einstellungen“ in MENU auszuwählen, und drücken Sie dann ⊕. 2 Fahren Sie mit ↗/▽ das gewünschte Menüsymbol an, und drücken Sie dann ⊕. 3 Drücken Sie ⇌/↔/↔/→, um eine Option auszuwählen.

Eingangswahl	Damit wählen Sie, ob die im Menü „Bild“ durchgeführten Einstellungen auf alle Eingänge oder nur den gegenwärtig wiedergegebenen Eingang angewendet werden.„Alle“: Die Einstellungen werden auf alle Eingänge angewendet.„Nur Video“: Die Einstellungen werden nur auf den gegenwärtigen Eingang angewendet.
Bild-Modus	Dient zur Wahl des Bildmodus außer einer PC-Eingangssignalquelle.„Brillant“: Für verbesserten Bildkontrast und Bildschärfe.„Standard“: Für Standardbilder. Empfohlen für privaten Gebrauch.„Anwender“: Zum Speichern bevorzugter Einstellungen.
Displaymodus	Dient zur Wahl des Anzeigemodus außer einer PC-Eingangssignalquelle.„Video“: Für Videobilder.„Text“: Für Text, Diagramme oder Tabellen.
Normwerte	Alle Bildeinstellungen außer „Eingangswahl“, „Bild-Modus“ und „Displaymodus“ werden auf die Werksvorgaben zurückgesetzt.
Ht.Grd.Licht	Dient zum Einstellen der Helligkeit der Hintergrundbeleuchtung.Tipp„Ht.Grd.Licht“ ist nicht verfügbar, wenn „Energie sparen“ auf „Hoch“ gesetzt wird (Seite 30).
Kontrast	Dient zum Erhöhen oder Verringern des Bildkontrastes.
Helligkeit	Dient zum Aufhellen oder Abdunkeln des Bilds.
Farbe	Dient zum Erhöhen oder Verringern der Farbintensität.
Farbton	Dient zum Verstärken oder Abschwächen der Grün- und Rottöne.Tipp„Farbton“ lässt sich nur bei NTSC-Farbsignalen einstellen (z. B. bei Videokassetten aus den USA).

Fortsetzung

Farbtemperatur	Dient zum Einstellen der Weißdarstellung.„Kalt“: Bei Weißtönen wird der Blauanteil erhöht.„Neutral“: Normale Weißtöne.„Warm 1“/„Warm 2“: Bei Weißtönen wird der Rotanteil erhöht. „Warm 2“ liefert einen stärkeren Rotton als „Warm 1“.Tipp„Warm 1“ und „Warm 2“ können nur gewählt werden, wenn „Bild-Modus“ auf „Anwender“ eingestellt wird.
Bildschärfe	Dient zum Erhöhen oder Verringern der Konturenschärfe.
Dyn. NR	Zum Verringern von Bildstörungen (verrauschtes Bild) bei schwachen Sendesignalen.„Autom.“: Die Bildstörungen werden automatisch verringert (nur im Analogmodus).„Hoch“/„Mittel“/„Niedrig“: Die Rauschunterdrückung wird unterschiedlich stark eingestellt.„Aus“: Die Funktion Dyn. NR wird abgeschaltet.
Weiterführende Einstellungen	Gestattet eine detailliertere Anpassung der Bildfunktion. Wenn Sie „Bild-Modus“ auf „Anwender“ setzen, können Sie diese Einstellungen festlegen/ändern.„Normw.“: Dient zur Rücksetzung aller erweiterten Videoeinstellungen auf die Werksvorgaben.„Schwarzkorrektur“: Hebt schwarze Bereiche des Bilds für stärkeren Kontrast hervor.„Verb. Kontrastanhebung“: Stellt „Ht.Grd.Licht“ und „Kontrast“ unter Beurteilung der Bildschirmhelligkeit automatisch auf die optimalen Werte ein. Diese Einstellung ist für Szenen mit dunklen Bildern besonders effektiv. Sie erhöht den Kontrastunterschied von Szenen mit dunkleren Bildern.„Gamma“: Zum Einstellen der Balance zwischen hellen und dunklen Bildbereichen.„Weisskorrektur“: Hebt weiße Bildteile hervor.„Farbbrillance“: Verleiht Farben größere Leuchtkraft und reproduziert klare Hauttöne.„Farbraum“: Ändert die Farbreproduktionsskala. „Weit“ reproduziert lebhafte Farben, während „Normal“ die Standardfarben reproduziert.„MPEG-Rauschunterd.“: Reduziert Bildrauschen in Videos mit MPEG-Komprimierung (nur im Digitalmodus).Tipp„Farbbrillance“ ist nicht verfügbar, wenn „Farbraum“ auf „Normal“ gesetzt wird.

Menü „Ton“

Die unten aufgeführten Optionen stehen im Menü „Ton“ zur Auswahl. Um Optionen in „Einstellungen“ auszuwählen, siehe „Menü „Bild“ (Seite 23).

Eingangswahl	Damit wählen Sie, ob die im Menü „Ton“ durchgeführten Einstellungen auf alle Eingänge oder nur den gegenwärtig wiedergegebenen Eingang angewendet werden.„Alle“: Die Einstellungen werden auf alle Eingänge angewendet.„Nur Video“: Die Einstellungen werden nur auf den gegenwärtigen Eingang angewendet.
Ton-Modus	Dient zur Wahl des Tonmodus.„Dynamisch“: Betont Höhen und Bässe.„Standard“: Für Standard-Ton. Empfohlen für privaten Gebrauch.„Anwender“: Flacher Frequenzgang. Gestattet auch die Speicherung Ihrer bevorzugten Einstellungen.
Normwerte	Dient zur Rücksetzung der Toneinstellungen außer „Ton-Modus“, „Zweiton“ und „KH/LS Link“ auf die Werksvorgaben.
Höhen	Dient zur Einstellung hochfrequenter Klänge.
Tiefen	Dient zur Einstellung niederfrequenter Klänge.
Balance	Reguliert die Balance zwischen dem linken und rechten Lautsprecher.
Autom.Lautst.	Zum Beibehalten eines konstanten Lautstärkepegels, auch wenn Lautstärkesprünge auftreten (beispielsweise sind Werbespots in der Regel lauter als Fernsehsendungen).
Lautstärkeversatz	Dient zum Einstellen des Lautstärkepegels des aktuellen Eingangs relativ zu anderen Eingängen, wenn „Eingangswahl“ auf „Nur Video“ gesetzt wird.
Surround	Dient zur Wahl des Surroundmodus.„TruSurround XT“: Für Surroundklang (nur für Stereoprogramme).„Stereo Simuliert“: Verleiht Mono-Programmen einen surround-ähnlichen Effekt.„Aus“: Für normalen Stereo- oder Mono-Empfang.

Fortsetzung

BBE	Verleiht dem Klang mehr Dynamik durch Kompensieren der Phaseneffekte in den Lautsprechern mit dem „BBE High Definition Sound System“.
Zweiton	Zum Auswählen des Tons vom Lautsprecher bei einer Stereo- oder Zweikanaltonsendung.„Stereo“, „Mono“: Bei einer Stereosendung.„A“/„B“/„Mono“: Bei Zweikanaltonsendungen wählen Sie „A“ für Tonkanal 1, „B“ für Tonkanal 2 oder „Mono“ für einen Monokanal, falls verfügbar.TippWenn Sie ein an das Fernsehgerät angeschlossenes Gerät auswählen, setzen Sie die Option „Zweiton“ auf „Stereo“, „A“ oder „B“.
KH/LS Link (Kopfhörer-Lautsprecher-Verbindung)	Schaltet die internen Lautsprecher des Fernsehgerätes aus bzw. ermöglicht eine gleichzeitige Tonausgabe sowohl über das Fernsehgerät als auch über den Kopfhörer.„Ein“: Die Tonausgabe erfolgt nur über den Kopfhörer.„Aus“: Die Tonausgabe erfolgt sowohl über das Fernsehgerät als auch über den Kopfhörer.

Tipp

„Höhen“, „Tiefen“, „Balance“, „Autom.Lautst.“, „Surround“ und „BBE“ sind für Kopfhörer und Audio-Ausgangsbuchsen unwirksam.

Menü „Bildschirm einstellen“

Die unten aufgeführten Optionen stehen im Menü „Bildschirm einstellen“ zur Auswahl. Um Optionen in „Einstellungen“ auszuwählen, siehe „Menü „Bild“ (Seite 23).

Eingangswahl	Damit wählen Sie, ob die im Menü „Bildschirm einstellen“ durchgeführten Einstellungen auf alle Eingänge oder nur den gegenwärtig wiedergegebenen Eingang angewendet werden.„Alle“: Die Einstellungen werden auf alle Eingänge angewendet.„Nur Video“: Die Einstellungen werden nur auf den gegenwärtigen Eingang angewendet.
Bildformat	Einzelheiten zum Bildformat finden Sie unter „So passen Sie das Bildschirmformat manuell der Sendung an“ (Seite 16).
Auto Format	Zum automatischen Wechseln des Bildformats je nach Sendesignal. Wenn Sie Ihre Einstellung beibehalten wollen, wählen Sie „Aus“.TippsAuch wenn Sie unter „Auto Format“ die Option „Ein“ oder „Aus“ gewählt haben, können Sie das Bildformat jederzeit durch wiederholtes Drücken von „Modern.“„Auto Format“ steht nur bei PAL- und SECAM-Signalen zur Verfügung.
4:3 Vorwahl	Dient zur Wahl des Standard-Bildschirmformats für 4:3-Sendungen.„Smart“: Herkömmliche 4:3-Sendungen werden mit einem Breitbildeffekt angezeigt.„4:3“: Zeigt konventionelle 4:3-Sendungen in den korrekten Proportionen an.„Aus“: Die aktuelle Einstellung von „Bildformat“ wird beibehalten, wenn der Kanal oder Eingang gewechselt wird.TippDiese Option ist nur verfügbar, wenn „Auto Format“ auf „Ein“ gesetzt wird.
Anzeigebereich	Dient zum Einstellen der Bildanzeigefläche.„Vollpixel“: Zeigt das Bild für 1080i- oder 1080p-Quellen in Originalgröße an, wenn Teile des Bilds abgeschnitten werden.„Normal“: Das Bild wird in Originalgröße angezeigt.„–1“/„–2“: Das Bild wird vergrößert, um den Bildrand zu verbergen.
H. Position	Dient zum Einstellen der horizontalen Bildlage.

Fortsetzung

V. Position	Dient zur Einstellung der vertikalen Bildlage, wenn das Bildschirmformat auf „Smart“ (50 Hz), „Zoom“ oder „14:9“ eingestellt wird.
V. Amplitude	Dient zur Einstellung der vertikalen Bildgröße, wenn das Bildschirmformat auf „Smart“, „Zoom“ oder „14:9“ eingestellt wird.

Menü „Grundeinstellungen“

Die unten aufgeführten Optionen stehen im Menü „Grundeinstellungen“ zur Auswahl. Um Optionen in „Einstellungen“ auszuwählen, siehe „Menü „Bild““ (Seite 23).

Neuinitialisierung	Dient zum Aufrufen des „Initialisierungsmenüs“, mit dem Sie Sprache und Land/Region wählen und alle verfügbaren digitalen und analogen Kanäle abspeichern können. In der Regel brauchen Sie diesen Vorgang nicht auszuführen, da die Sprache und das Land/die Region sowie die Kanäle von der ersten Konfiguration des Fernsehgeräts bereits eingestellt sind (Seite 7, 8). Mit dieser Option können Sie den Vorgang allerdings erneut ausführen (z. B. um nach einem Umzug Sender neu einzustellen oder nach neu eingeführten Sendekanälen zu suchen).
Sprache	Zum Auswählen der Sprache, in der die Menüs angezeigt werden.
AV-Einstellungen	Jedem Gerät, das an die Buchsen an der Seite und an der Rückseite angeschlossen ist, wird ein Name zugewiesen. Der Name wird kurz auf dem Fernsehschirm angezeigt, wenn das Gerät ausgewählt wird. Sie können eine unnötige Eingangssignalquelle überspringen.1 Wählen Sie mit / die gewünschte Eingangsquelle aus, und drücken Sie anschließend 2 Wählen Sie mit / die gewünschte Option unten aus, und drücken Sie anschließend .Gerätenamen: Verwendet eines der Vorwahl-Etiketten, um dem angeschlossenen Gerät einen Namen zuzuweisen.„Bearb.“: Erstellen Sie einen eigenen Namen. Führen Sie die Schritte 2 bis 4 unter „Programmnamen“ aus (Seite 34).„Auslassen“: Eine unnötige Eingangssignalquelle wird übersprungen, wenn Sie → zur Wahl der Eingangssignalquelle drücken.
Auto S Video	Dient zur Wahl des Eingangssignals von den S-Videobuchsen 6, wenn beide Buchsen S → / → 6 belegt sind.

Fortsetzung

Timer-Einstellungen	Dient zum Einstellen des Timers, um das Fernsehgerät ein- und auszuschalten.AbschalttimerZum Festlegen einer Zeitspanne, nach der das Fernsehgerät automatisch in den Bereitschaftsmodus schaltet.Wenn der Abschalttimer aktiviert ist, leuchtet die Anzeige 4Timer) am Fernsehgerät (Vorderseite) in Orange auf.TippsWenn Sie das Fernsehgerät aus- und wieder einschalten, wird „Abschalttimer“ auf „Aus“ zurückgesetzt.Fernsehgerät wird bald durch Abschalttimer abgeschaltet“ wird eine Minute, bevor das Fernsehgerät in den Bereitschaftsmodus schaltet, auf dem Fernsehschirm angezeigt.EinschalttimerDient zum Einstellen des Timers, um das Fernsehgerät aus dem Bereitschaftsmodus heraus einzuschalten.,Tag“: Dient zur Wahl des Tages, an dem der Einschalttimer aktiviert werden soll.,Zeit“: Dient zum Einstellen der Einschaltzeit des Fernsehgerätes.,Dauer“: Dient zur Wahl der Zeitdauer, nach der das Fernsehgerät automatisch wieder auf den Bereitschaftsmodus umschaltet.,Lautstärkeeinst.“: Dient zum Einstellen der Lautstärke, wenn der Timer das Fernsehgerät einschaltet.Uhr einstellenGestattet eine manuelle Einstellung der Uhr. Wenn das Fernsehgerät digitale Kanäle empfängt, kann die Uhr nicht manuell eingestellt werden, da sie auf den Timecode des Sendesignals abgestimmt wird.
Energie sparen	Dient zur Wahl des Stromsparmodus, um den Stromverbrauch des Fernsehgerätes zu reduzieren.Wenn „Bild aus“ gewählt wird, wird das Bild abgeschaltet, und die Anzeige (Bildabschaltung) am Fernsehgerät (Vorderseite) leuchtet grün auf. Der Ton bleibt unverändert.
Lichtsensor	„Ein“: Die Bildeinstellungen werden entsprechend dem Umlicht im Raum automatisch optimiert.,Aus“: Die Funktion „Lichtsensor“ wird abgeschaltet.HinweisVerdecken Sie den Sensor nicht, weil dadurch seine Funktion beeinträchtigt wird. Weitere Informationen zum Sensor finden Sie auf Seite 14.
AV2 Ausgang	Zum Ausgeben von Signalen über die Buchse 3 an den Rückseite des Fernsehgeräts. Wenn Sie einen Videorecorder oder ein anderes Aufnahmegerät an die Buchse 3 anschließen, können Sie die zugespielten Signale von angeschlossenen Geräten an anderen Buchsen des Fernsehgeräts aufnehmen.,TV“: Eine Sendung wird ausgegeben.,AV1“: Signale vom an die Buchse 7 angeschlossenen Gerät werden ausgegeben.,AV6“: Signale vom an die Buchse 8 angeschlossenen Gerät werden ausgegeben.,Autom.“: Der jeweilige Bildschirminhalt wird ausgegeben (außer Signalen von den Buchsen 9/10 3 HDMI IN 4, HDMI IN 5 und PC 10
Stummstartfunktion	Der Lautstärkeregler wird beim Einschalten des Fernsehgerätes zunächst auf einen niedrigen Pegel gestellt, worauf die Lautstärke allmählich auf den voreingestellten Pegel erhöht wird.
Lautsprecher	Zum Ein-/Ausschalten der internen Lautsprecher des Fernsehgeräts.„Ein“: Die Lautsprecher des Fernsehgerätes werden eingeschaltet, um den Fernsehton über die internen Lautsprecher wiederzugeben.„Aus“: Die Lautsprecher des Fernsehgerätes werden ausgeschaltet, um den Fernsehton nur über Ihre an die Audioausgangsbuchsen angeschlossene externe Audioanlage wiederzugeben.
Audio-Ausgang	„Variabel“: Die Tonausgabe Ihrer Audioanlage kann mit der Fernbedienung des Fernsehgerätes gesteuert werden.„Fest“: Die Tonausgabe des Fernsehgerätes ist fixiert. Benutzen Sie den Lautstärkeregler Ihres Audioreceivers, um die Lautstärke (und andere Toneinstellungen) über Ihre Audioanlage einzustellen.
Farbsystem	Dient zur Wahl des Farbsystems („Autom.“, „PAL“, „SECAM“, „NTSC3.58“, „NTSC4.43“ oder „PAL60“) entsprechend dem von der Eingangssignalquelle eingespeisten Signal.
Produktinformation	Die Systeminformationen Ihres Fernsehgerätes werden angezeigt.
Kompl. Rückst.	Alle Einstellungen werden auf die Werksvorgaben zurückgesetzt, und dann wird der Bildschirm „Neuinitialisierung“ aufgerufen.HinweisAlle Einstellungen, einschließlich Digitale Favoritenliste, Land, Sprache, automatisch abgestimmte Kanäle usw., werden zurückgesetzt.

Menü „PC Einstellungen“

Die unten aufgeführten Optionen stehen im Menü „PC Einstellungen“ zur Auswahl. Um Optionen in „Einstellungen“ auszuwählen, siehe „Menü „Bild““ (Seite 23).

Bildformat	Dient zur Wahl des Bildschirmformats für die Anzeige des von Ihrem PC eingespeisten Eingangssignals.„Normal“: Das Bild wird in Originalgröße angezeigt.„Voll 1“: Das Bild wird unter Beibehaltung seines Horizontal-Vertikal-Seitenverhältnisses bildschirmfüllend vergrößert.„Voll 2“: Das Bild wird bildschirmfüllend vergrößert.
Normwerte	Dient zur Rücksetzung der PC-Einstellungen außer „Bildformat“ und „Energie sparen“ auf die Werksvorgaben.
Auto-Einstellung	Anzeigeposition und Phase des Bilds werden automatisch eingestellt, wenn das Fernsehgerät ein Eingangssignal vom angeschlossenen PC empfängt.TippAuto-Einstellung funktioniert bei bestimmten Eingangssignalen eventuell nicht richtig. Nehmen Sie in solchen Fällen eine manuelle Einstellung von „Phase“, „Pixelbreite“, „H. Position“ und „V. Position“ vor.
Phase	Dient zur Einstellung der Phase, wenn der Bildschirm flimmert.
Pixelbreite	Dient zur Einstellung der Pixelbreite, wenn das Bild unerwünschte vertikale Streifen aufweist.
H. Position	Dient zum Einstellen der horizontalen Bildlage.
V. Position	Dient zum Einstellen der vertikalen Bildlage.
Energie sparen	Schaltet das Fernsehgerät in den Bereitschaftsmodus, wenn 30 Sekunden lang kein Signal empfangen wird.

Menü „Analoge Einstellungen“ (nur Analogmodus)

Mithilfe des Menüs „Analoge Einstellungen“ können Sie die Analogeinstellungen ändern/festlegen. Um Optionen in „Einstellungen“ auszuwählen, siehe „Menü „Bild““ (Seite 23).

Einst. Direkteing.	Wenn „Einst. Direkteing.“ auf „Ein“ gesetzt ist, können Sie einen analogen Kanal mit den Zifferntasten (0 – 9) an der Fernbedienung auswählen.HinweisWenn „Einst. Direkteing.“ auf „Ein“ gesetzt ist, können die Kanalnummern 10 und höher nicht durch Eingabe von zwei Ziffern mit der Fernbedienung eingegeben werden.
Autom. Progr.	Dient zum Abspeichern aller verfügbaren analogen Kanäle.In der Regel brauchen Sie diesen Vorgang nicht auszuführen, da die Kanäle von der ersten Konfiguration des Fernsehgeräts bereits eingestellt sind (Seite 8). Mit dieser Option können Sie den Vorgang allerdings erneut ausführen (z. B. um nach einem Umzug Sender neu einzustellen oder nach neu eingeführten Sendekanälen zu suchen).
Programme ordnen	Dient zum Ändern der Reihenfolge, in der die analogen Kanäle im Fernsehgerät gespeichert sind.1 Wählen Sie mit ↗/▽ den Kanal aus, den Sie zu einer anderen Programmposition verschieben wollen, und drücken Sie dann2 Wählen Sie mit ↗/▽ die neue Position für den Kanal aus, und drücken Sie anschließend ⊙

Fortsetzung

Programmnamen

Dient zum Zuordnen eines beliebigen Namens aus bis zu fünf Buchstaben oder Ziffern zu einem Kanal. Der Name wird kurz auf dem Fernsehschirm angezeigt, wenn der Kanal ausgewählt wird. (Die Namen der Kanäle werden in der Regel automatisch vom Videotext abgerufen, falls verfügbar.)

1 Wählen Sie mit ♠/▽ den zu benennenden Kanal aus, und drücken Sie ⊕. 2 Wählen Sie mit ♠/▽ den gewünschten Buchstaben bzw. die Ziffer aus („“ für ein Leerzeichen), und drücken Sie ⇒.

Wenn Sie ein falsches Zeichen eingegeben haben

Drücken Sie ⇔/⇔, um das falsche Zeichen auszuwählen. Drücken Sie dann ⇌/⇔, um das korrekte Zeichen auszuwählen.

So löschen Sie alle Zeichen

Wählen Sie „Normw.“, und drücken Sie dann ⊕

3 Gehen Sie wie in Schritt 2 erläutert vor, bis Sie den ganzen Namen eingegeben haben.

4 Wählen Sie „OK“, und drücken Sie dann.

Manuell abspeichern

Bevor Sie „Name“/„AFT“/„Audio-Filter“/„Auslassen“/„Dekoder“ auswählen, wählen Sie mit PROG +/- die Programmnummer mit dem Kanal aus. Sie können keine Programmnummer auswählen, für die das Auslassen eingestellt wurde (Seite 35).

Programm/TV-System/Kanal

Sie können Programmkanäle manuell abspeichern.

1 Drücken Sie ↑/↓ zur Wahl von „Programm“, und drücken Sie dann

2 Wählen Sie mit ♠/▽ die Programmnummer aus, für die Sie manuell einen Kanal speichern wollen (zum Einstellen des Videorecorders wählen Sie Kanal 00), und drücken Sie dann RETURN.

3 Drücken Sie ↗/▽ zur Wahl von „TV-System“, und drücken Sie dann ⊕.

4 Wählen Sie mit ↩/▽ eine der folgenden Fernsehnormen aus, und drücken Sie anschließend ⇔.

B/G: Für westeuropäische Länder/Regionen

D/K: Für osteuropäische Länder/Regionen

L: Für Frankreich

I: Für Großbritannien

5 Drücken Sie ♠/▽ zur Wahl von „Kanal“, und drücken Sie dann ⊕.

6 Wählen Sie mit ♠/▽ die Option „S“ (für Kabelkanäle) oder „C“ (für terrestrische Kanäle) aus, und drücken Sie→.

7 Speichern Sie die Kanäle wie im Folgenden erläutert:

Wenn Sie die Kanalnummer (Frequenz) nicht kennen

Suchen Sie mit ♠/▽ nach dem nächsten verfügbaren Kanal. Wenn ein Kanal gefunden wird, stoppt die Suche. Drücken Sie zum Weitersuchen ♠/▽.

Wenn Sie die Kanalnummer (Frequenz) kennen

Geben Sie mit den Zahlentasten die Kanalnummer des gewünschten Senders oder die Kanalnummer für den Videorecorder ein.

8 Drücken Sie, um nach „Bestätigen“ zu springen, und drücken Sie dann.

9 Wählen Sie mit ↓ die Option „OK“ aus, und drücken Sie anschließend ⊕.

Gehen Sie wie oben erläutert vor, wenn Sie weitere Kanäle manuell speichern wollen.

Name

Zum Zuordnen eines beliebigen Namens aus bis zu fünf Buchstaben oder Ziffern zum ausgewählten Kanal. Dieser Name wird kurz auf dem Fernsehschirm angezeigt, wenn der Kanal ausgewählt wird.

Um Zeichen einzugeben, führen Sie die Schritte 2 bis 4 unter „Programmnamen“ aus (Seite 34).

AFT

Gestattet eine manuelle Feinabstimmung der ausgewählten Programmnummer, wenn Sie den Eindruck haben, die Bildqualität dadurch verbessern zu können. Die Feinabstimmung ist innerhalb des Bereichs von -15 bis +15 möglich. Wenn Sie „Ein“ wählen, erfolgt die Feinabstimmung automatisch.

Audio-Filter

Der Klang einzelner Kanäle wird bei Monosendungen mit Tonstörungen verbessert. In einigen Fällen kann es beim Wiedergeben von Monosendungen durch nicht standardmäßige Sendesignale zu Tonverzerrungen oder Tonaussetzern kommen. Wenn keine Tonverzerrungen zu hören sind, empfiehlt es sich, diese Option in der werkseitigen Einstellung „Aus“ zu lassen.

Hinweise

• Sie können einen Sender nicht in Stereo oder mit Zweiton empfangen, wenn „Niedrig“ oder „Hoch“ ausgewählt ist.
• „Audio-Filter“ ist nicht verfügbar, wenn „TV-System“ auf „L“ gesetzt wird.

Auslassen

Unbenutzte analoge Kanäle werden übersprungen, wenn Sie PROG +/- zur Auswahl der Kanäle drücken. (Mit den Zahlentasten können Sie einen übersprungenen Kanal weiterhin auswählen.)

Dekoder

Dient zum Betrachten und Aufnehmen des ausgewählten verschlüsselten Kanals, wenn Sie einen Decoder verwenden, der direkt an die Buchse Scart 📊 oder über einen Videorecorder an die Buchse Scart 📋 angeschlossen ist.

Hinweis

Je nachdem, was Sie unter „Land“ als Land bzw. Region ausgewählt haben (Seite 7), steht diese Option möglicherweise nicht zur Verfügung.

Bestätigen

Speichern Sie die an den Einstellungen „Manuell abspeichern“ durchgeführten Änderungen.

Menü „Digitale Einstellungen“ DVB

Mithilfe des Menüs „Digitale Einstellungen“ können Sie die digitalen Einstellungen ändern/festlegen. Wählen Sie „Digital Einstellung“, und drücken Sie ⊕, um die folgenden Menüs anzuzeigen. Um Optionen in „Einstellungen“ auszuwählen, siehe „Menü „Bild“ (Seite 23).

Digitaler Suchlauf

Dient zum Anzeigen des Menüs „Digitaler Suchlauf“.

Auto. Digital-Suchlauf

Dient zum Abspeichern aller verfügbaren digitalen Kanäle.

In der Regel brauchen Sie diesen Vorgang nicht auszuführen, da die Kanäle von der ersten Konfiguration des Fernsehgeräts bereits eingestellt sind (Seite 8). Mit dieser Option können Sie den Vorgang allerdings erneut ausführen (z. B. um nach einem Umzug Sender neu einzustellen oder nach neu eingeführten Sendekanälen zu suchen).

Programmliste editieren

Dient zum Löschen unerwünschter, im Fernsehgerät gespeicherter digitaler Kanäle und zum Ändern der Reihenfolge der im Fernsehgerät gespeicherten digitalen Kanäle.

1 Wählen Sie mit ↗/▽ den Kanal aus, den Sie löschen oder zu einer neuen Position verschieben wollen.

Wenn Sie die Programmnummer (Frequenz) kennen

Geben Sie mithilfe der Zifferntasten die dreistellige Programmnummer der gewünschten Sendung ein.

2 Gehen Sie folgendermaßen vor, um digitale Kanäle zu löschen oder ihre Reihenfolge zu ändern:

Zum Löschen eines digitalen Kanals

Drücken Sie Es erscheint eine Meldung zur Bestätigung, dass der ausgewählte digitale Kanal gelöscht werden soll. Wählen Sie mit die Option „Ja“ aus, und drücken Sie anschließend

Zum Ändern der Reihenfolge der digitalen Kanäle

Drücken Sie ⇔, dann ⇔/✉, um die neue Position für den Kanal zu wählen, und drücken Sie dann ⇔. Falls erforderlich, gehen Sie zum Verschieben weiterer Kanäle wie in Schritt 1 und 2 erläutert vor.

3 Drücken Sie RETURN.

Manueller Digital-Suchlauf

Dient zum manuellen Abstimmen der digitalen Kanäle.

1 Geben Sie mit den Zifferntasten die Nummer des Kanals ein, den Sie manuell abstimmen wollen, und drücken Sie dann ↗/↓, um den Kanal abzustimmen.

2 Wenn die verfügbaren Kanäle gefunden worden sind, drücken Sie ⚠/▽, um den zu speichernden Kanal auszuwählen, und drücken Sie dann

3 Wählen Sie mit ♣/▽ die Programmnummer aus, unter der Sie den neuen Kanal speichern wollen, und drücken Sie dann ⊕

Wiederholen Sie den obigen Vorgang, um weitere Kanäle manuell abzustimmen.

Digital Einstellung

Dient zum Anzeigen des Menüs „Digital Einstellung“.

Untertitel Einstellung*

Dient zum Anzeigen digitaler Untertitel auf dem Bildschirm.

Wenn „Hörbehindert“ gewählt wird, können bestimmte Sichthilfen ebenfalls zusammen mit den Untertiteln angezeigt werden (falls die TV-Kanäle solche Informationen ausstrahlen).

Sprache für Untertitel*

Dient zur Wahl der Untertitelsprache.

Audio-Sprache*

Dient zur Wahl der für ein Programm verwendeten Dialogsprache. Manche digitalen Kanäle senden möglicherweise mehrere Dialogsprachen für ein Programm.

Audio-Typ*

Dient zum Erhöhen des Tonpegels, wenn „Hörbehindert“ gewählt wird.

Kindersicherung*

Dient zum Festlegen einer Altersgrenze für bestimmte Programme. Ein Programm, das die Altersgrenze überschreitet, kann nur nach korrekter Eingabe eines PIN-Codes angeschaut werden.

1 Geben Sie Ihren vorhandenen PIN-Code mit den Zifferntasten ein. Falls Sie zuvor noch keinen PIN-Code eingegeben haben, erscheint ein PIN-Code-Eingabebildschirm. Folgen Sie den nachstehenden Anweisungen unter „PIN-Code“.

2 Drücken Sie ↗/▽ zur Wahl der Altersgrenze oder „Ohne“ (für uneingeschränkte Wiedergabe), und drücken Sie dann

3 Drücken Sie RETURN.

PIN-Code*

Dient zum erstmaligen Einstellen des PIN-Codes, oder gestattet eine Änderung Ihres PIN-Codes.

1 Geben Sie den PIN-Code wie folgt ein:

Wenn Sie bereits einen PIN-Code eingestellt haben

Geben Sie Ihren vorhandenen PIN-Code mit den Zifferntasten ein.

Wenn Sie noch keinen PIN-Code eingestellt haben

Geben Sie den werksseitig vorgegebenen PIN-Code „9999“ mit den Zifferntasten ein.

2 Geben Sie den neuen PIN-Code mit den Zifferntasten ein.

Es erscheint eine Meldung, dass der neue PIN-Code akzeptiert worden ist.

3 Drücken Sie RETURN.

Tipp

Der PIN-Code „9999“ wird immer akzeptiert.

Technische Einstellungen

Dient zum Anzeigen des Menüs für die technischen Einstellungen.

„Dienste autom. aktualisieren“: Ermöglicht es dem Fernsehgerät, neue digitale Dienste zu erkennen und zu speichern, sobald diese verfügbar werden.

„Software Download“: Ermöglicht es dem Fernsehgerät, Software-Updates über Ihre vorhandene Antenne automatisch zu empfangen (wenn diese herausgegeben werden). Sony empfiehlt, diese Option immer auf „Ein“ eingestellt zu lassen. Wenn Sie keine Aktualisierung Ihrer Software wünschen, setzen Sie diese Option auf „Aus“.

„Systeminfo“: Zeigt die aktuelle Software-Version und den Signalpegel an. „Time Zone“: Gestattet Ihnen die manuelle Wahl der Zeitzone, in der Sie sich befinden, wenn sie von der Standard-Zeitzoneneinstellung für Ihr Land abweicht.

CA-Modul-Einstellung

Diese Option gestattet es Ihnen, auf einen Pay Per View-Dienst zuzugreifen, nachdem Sie ein Conditional Access Module (CAM) und eine View Card erhalten haben. Die Lage der Buchse (RCMCIA) ist auf Seite 38 beschrieben.

Verwendung von Zusatzgeräten

Anschließen von Zusatzgeräten

Sie können viele unterschiedliche Geräte zusätzlich an das Fernsehgerät anschließen. Die Verbindungskabel werden nicht mitgeliefert.

Anschlüsse am Fernsehgerät (Seite)

Anschließen Vorgehen

S-ViHS-/Hi8-/DVC-CamcorderA

Nehmen Sie den Anschluss an die S-Videobuchse 5-oder die Composite-Videobuchse →6 und die Audiobuchsen L (MONO)/R 6 vor. Um Bildrauschen zu vermeiden, schließen Sie den Camcorder nicht an die Videobuchse 6-und die S-Videobuchses→6 gleichzeitig an. Schließen Sie Mono-Geräte an die Buchse L 6-an.

Kopfhörer B Nehmen Sie den Anschluss an die

Buchse ∩ vor, wenn Sie den Ton vom Fernsehgerät über Kopfhörer wiedergeben lassen wollen.

Conditional Access Zur Benutzung von Pay Per View-Module (CAM) © Diensten.

Einzelheiten entnehmen Sie bitte der Bedienungsanleitung Ihres CAM. Um das CAM zu benutzen, entfernen Sie die Gummikappe vom CAM-Schacht. Schalten Sie das Fernsehgerät aus, wenn Sie Ihr CAM in den CAM-Schacht einführen. Wenn Sie das CAM nicht benutzen, empfehlen wir, den CAM-Schacht wieder mit der Kappe abzudecken.

Hinweis

CAM wird nicht in allen Ländern unterstützt. Bitte fragen Sie Ihren Vertragshändler.

Anschließen an das Fernsehgerät (Rückseite)

Anschließen Vorgehen

PC D Nehmen Sie den Anschluss an die Buchsen PC ←vor-25 wird empfohlen, ein PC-Kabel mit Ferritringen zu benutzen.
Digitaler Satelliten-Receiver oder DVD-Player E	Nehmen Sie den Anschluss an die Buchse HDMI IN 4 oder 5 vor, wenn das Gerät eine HDMI-Buchse besitzt. Digitale Video- und Audiosignale werden vom Gerät eingespeist. Wenn das Gerät über eine DVI-Buchse verfügt, verbinden Sie die DVI-Buchse über einen DVI-HDMI-Adapter (nicht mitgeliefert) mit der Buchse HDMI IN 4 und die Audioausgänge des Geräts mit den Audioeingängen HDMI IN 4.HinweiseDie HDMI-Buchsen unterstützen nur die folgenden Videoeingangssignale: 480i, 480p, 576i, 576p, 720p, 1080i und 1080p. Um einen PC anzuschließen, verwenden Sie bitte die Buchse PC →Verwenden Sie nur ein HDMI-Kabel mit dem HDMI-Logo.
DVD-Player mit Komponenten-ausgang F	Nehmen Sie den Anschluss an die Komponenten-Videobuchsen und Audiobuchsen L/R ←vor-2
Videospielkonsole, DVD-Player oder Decoder G	Nehmen Sie den Anschluss an die Scart-Buchse →/→1 vor. Wenn Sie einen Decoder anschließen, wird das verschlüsselte Signal vom Fernsehtuner in den Decoder eingespeist und dann vom Decoder unverschlüsselt ausgegeben.
DVD-Recorder oder Videorecorder mit SmartLink-Unterstützung H	Nehmen Sie den Anschluss an die Scart-Buchse →/→2 vor. SmartLink stellt eine direkte Verbindung zwischen dem Fernsehgerät und einem Videorecorder bzw. DVD-Recorder her.
HiFi-Stereoanlage I	Nehmen Sie den Anschluss an die Audioausgangsbuchsen →/−vowenn Sie den Ton vom Fernsehgerät über eine HiFi-Stereoanlage wiedergeben lassen wollen.

Fortsetzung

Verwendung des Menüs Tools im PC-Eingangsmodus

Drücken Sie TOOLS, um die folgenden Optionen anzuzeigen, wenn Sie Bilder vom angeschlossenen PC wiedergeben.

Optionen Beschreibung

Schließen Schließt das Menü Tools.
Energie sparen Siehe Seite 30.
Displaymodus Siehe Seite 23.
Ton-Modus Siehe Seite 25.
Auto-Einstellung Siehe Seite 32.
H. Position Siehe Seite 32.
V. Position Siehe Seite 32.
Uhr automatisch stellen (nur im Analogmodus)	Ermöglicht das Umschalten auf den Digitalmodus, um die Uhrzeit zu erhalten.
KH Lautst. Zum Einstellen der Lautstärke von Kopfhörern.

Zusatzinformationen

Technische Daten

Anzeigeeinheit

Betriebsspannung:

220–240 V Wechselstrom, 50 Hz

Bildschirmgröße:

KDL-46W2000:

46 Zoll (ca. 116,8 cm, diagonal gemessen)

KDL-40W2000:

40 Zoll (ca. 101,6 cm, diagonal gemessen)

Anzeigeauflösung:

1.920 Punkte (horizontal) × 1.080 Zeilen (vertikal)

Leistungsaufnahme:

KDL-46W2000: 225 W

KDL-40W2000: 185 W

Leistungsaufnahme im Bereitschaftsmodus ^*: 0,3 W

* Die angegebene Bereitschaftsleistung ist erreicht, nachdem das Fernsehgerät notwendige interne Prozesse abgeschlossen hat.

Ca. 1.120 × 805 × 334 mm (mit Ständer)

Ca. 1.120 × 755 × 118 mm (ohne Ständer)

KDL-40W2000:

Ca. 988 × 715 × 266 mm (mit Ständer)

Ca. 988 × 665 × 105 mm (ohne Ständer)

Gewicht:

KDL-46W2000:

Ca. 36,0 kg (mit Ständer)

Ca. 30,0 kg (ohne Ständer)

KDL-40W2000:

Ca. 27,5 kg (mit Ständer)

Ca. 23,0 kg (ohne Ständer)

Bildschirmsystem

LCD-Bildschirm (Flüssigkristall-Display)

Fernsehsystem

Analog: Je nach ausgewähltem Land/Gebiet: B/G/H, D/K, L, I

Digital: DVB-T

Farb-/Videosystem

Analog: PAL, SECAM

NTSC 3.58, 4.43 (nur Videoeingang)

Digital: MPEG-2 MP@ML

Antenne

75-Ohm-Außenantenne für VHF/UHF

Kanalbereich

Analog: VHF: E2–E12

UHF: E21–E69

CATV: S1–S20

HYPER: S21–S41

D/K: R1–R12, R21–R69

21-poliger Scart-Anschluss (CENELEC-Standard) mit Audio-/Videoeingang, RGB-Eingang und Audio-/Videoausgang für Fernsehsignale.

21-poliger Scart-Anschluss (CENELEC-Standard) mit Audio-/Videoeingang, RGB-Eingang, wählbarem Audio-/Videoausgang und SmartLink-Schnittstelle.

3

Unterstützte Formate: 1080i, 720p, 576p, 576i, 480p, 480i

Y: 1 Vs-s, 75 Ohm, 0,3 V, Sync-negativ

500 mV effektiver Mittelwert

Impedanz: 47 kOhm

HDMI IN 4, 5

Video: 1080p, 1080i, 720p, 576p, 576i, 480p, 480i

Audio: Zwei Kanäle, linear, PCM 32, 44,1 und 48 kHz, 16, 20 und 24 Bit

Analog-Audio (Cinchbuchsen): 500 mV effektiver Mittelwert, Impedanz 47 kOhm (nur HDMI IN 4)

S-Videoeingang (4-polig, Mini-DIN)

Videocingang (Cinchbuchse)

Audioeingang (Cinchbuchsen)

Audioausgang (Cinchbuchsen)

PC-Eingang (15-polig, D-Sub) (siehe Seite 42)

G: 0,7 Vs-s, 75 Ohm, kein Sync auf Grün

B: 0,7 Vs-s, 75 Ohm

R: 0,7 Vs-s, 75 Ohm

HD: 1-5 Vs-s

VD: 1-5 Vs-s

PC-Audioeingang (Minibuchse)

Kopfhörerbuchse

CAM (Conditional Access Module)-Schacht

Tonausgabe

10 W + 10 W

Mitgeliefertes Zubehör

Siehe „1: Überprüfen des Zubehörs“ auf Seite 4.

Sonderzubehör

• Wandhalterung SU-WL51

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

Fortsetzung

PC-Eingangssignal-Referenztabelle

Signale Horizontal (Pixel) Vertikal (Zeile)			Horizontal-frequenz (kHz)	Vertical-frequenz (Hz)	Standard
VGA 64048031,560VGA
	640 480 37,5 75 VESA
	720 400 31,5 70 VGA-T
SVGA 80060037,960VESA-Richtlinien
	800 600 46,9 75 VESA
XGA 102476848,460VESA-Richtlinien
	1024 768 56,5 70 VESA
	1024 768 60	75 VESA
WXGA	128076847,460VESA
	128076847,860VESA
	136076847,760VESA

• Der PC-Eingang dieses Fernsehgerätes unterstützt Sync auf Grün oder Composite Sync nicht.
• Der PC-Eingang dieses Fernsehgerätes unterstützt keine Interlace-Signale.
• Um die beste Bildqualität zu erzielen, wird empfohlen, die in der obigen Tabelle aufgeführten PC-Signale (fett gedruckt) mit einer Vertikalfrequenz von 60 Hz zu verwenden. Bei Plug and Play-Geräten werden automatisch Signale mit einer Vertikalfrequenz von 60 Hz gewählt.

Störungsbehebung

Überprüfen Sie, ob die Anzeige ⏻ (Bereitschaft) rot blinkt.

Wenn die Anzeige blinkt

Die Selbstdiagnosefunktion wurde aktiviert.

1 Zählen Sie, wie oft die Anzeige ⏻ (Bereitschaft) zwischen den Zwei-Sekunden-Pausen blinkt. Beispiel: Die Anzeige blinkt dreimal, dann kommt eine Zwei-Sekunden-Pause, der drei weitere Blinkzeichen folgen usw. 2 Schalten Sie das Fernsehgerät mit der Netztaste ⏻ (Oberseite) aus, trennen Sie das Netzkabel ab, und teilen Sie Ihrem Händler oder der Sony-Kundendienststelle mit, wie oft die Anzeige blinkt (Anzahl der Blinkzeichen).

Wenn die Anzeige nicht blinkt

1 Prüfen Sie die Posten in den nachstehenden Tabellen. 2 Wenn sich das Problem anhand dieser Maßnahmen nicht beheben lässt, lassen Sie das Fernsehgerät von qualifiziertem Kundendienstpersonal überprüfen.


Problem Ursache/Abhilfemaßnahme

Kein Bild (Bildschirm ist schwarz) und kein Ton	Überprüfen Sie die Antennenverbindung.Schließen Sie das Fernsehgerät an das Stromnetz an, und drücken Sie am Fernsehgerät (Oberseite).Wenn die Anzeige (Bereitschaft) rot leuchtet, drücken Sie I/II.
Von dem an den Scart-Anschluss angeschlossenen Gerät werden kein Bild und keine Menüs angezeigt	Stellen Sie sicher, dass das angeschlossene Gerät eingeschaltet ist, und drücken Sie so, bis das richtige Eingangssymbol auf dem Bildschirm erscheint.Überprüfen Sie die Verbindung zwischen dem angeschlossenen Gerät und dem Fernsehgerät.
Doppelbilder bzw. Nachbilder treten auf	Überprüfen Sie die Antennen-/Kabelverbindungen.Überprüfen Sie Lage und Ausrichtung der Antenne.
Auf dem Bildschirm ist nur Störrauschen (Schnee) zu sehen	Überprüfen Sie, ob die Antenne beschädigt oder verbogen ist.Überprüfen Sie, ob die Lebensdauer der Antenne (drei bis fünf Jahre im normalen Betrieb, ein bis zwei Jahre in Meeresnähe) abgelaufen ist.
Verzerrtes Bild (punktierte Linien oder Streifen)	Halten Sie das Fernsehgerät von elektrischen Störquellen, wie z.B. Autos, Motorrädern, Haartrocknern oder optischen Geräten fern.Lassen Sie beim Aufstellen von Zusatzgeräten etwas Platz zwischen dem Zusatzgerät und dem Fernsehgerät.Stellen Sie sicher, dass die Antenne mit dem mitgelieferten Koaxialkabel korrekt angeschlossen ist.Halten Sie das Antennenkabel von anderen Verbindungskabeln fern.
Bildrauschen beim Betrachten eines Fernsehkanals	Wählen Sie „Manuell abspeichern“ im Menü „Analoge Einstellungen“, und stellen Sie „AFT“ (Automatic Fine Tuning) ein, um einen besseren Bildempfang zu erhalten (Seite 35).
Einige winzige schwarze Punkte und/oder helle Lichtpunkte sind auf dem Bildschirm zu sehen	Das Bild wird bei diesem Fernsehgerät aus Pixeln zusammengesetzt. Winzige schwarze Punkte und/oder helle Lichtpunkte (Pixel) auf dem Bildschirm stellen keine Fehlfunktion dar.

Fortsetzung

Problem Ursache/Abhilfemaßnahme

Bei Fernsehsendungen fehlen die Farben im Bild	Wählen Sie „Normwerte“ im Menü „Bild“, um die Werkseinstellungen wiederherzustellen (Seite 23).
Bei Wiedergabe eines Signals von den Buchsen Y, PB/CB , PR/CR des Eingangs ⚫ fehlen die Farben oder werden verfälscht angezeigt	Überprüfen Sie die Verbindung zu den Buchsen Y, PB/CB , PR/CR am Eingang ⚫3.Stellen Sie sicher, dass die Stecker fest in den Buchsen Y, PB/CB , PR/CR des Eingangs ⚫3 sitzen.

Ton

Problem Ursache/Abhilfemaßnahme

Kein Ton, aber gutes Bild	Drücken Sie +/ - oder ※ (Stummschalten).Vergewissern Sie sich, dass „Lautsprecher“ im Menü „Ein“ auf „Grundeinstellungen“ gesetzt ist (Seite 31).
Der Ton ist verrauscht	Siehe Ursachen/Abhilfemaßnahmen für „Bildrauschen“ auf Seite 43.

Kanäle

Problem Ursache/Abhilfemaßnahme

Der gewünschte Kanal kann nicht gewählt werden	• Schalten Sie zwischen Digital- und Analogmodus um, und wählen Sie den gewünschten digitalen/analogen Kanal.
Einige Kanalpositionen sind leer	• Nur Verschlüsselungs-/Abonnementkanal. Abonnieren Sie den Pay Per View-Dienst.• Der Kanal wird nur für Daten verwendet (kein Bild oder Ton).• Wenden Sie sich bezüglich der Übertragungsdetails an die Sendeanstalt.
Es werden keine digitalen Kanäle angezeigt	• Fragen Sie einen örtlichen Installateur, um herauszufinden, ob digitale Sendungen in Ihrem Gebiet verfügbar sind.• Besorgen Sie sich eine Antenne mit höherem Gewinn.

Allgemeines

Problem Ursache/Abhilfemaßnahme

Das Fernsehgerät schaltet sich automatisch aus (wechselt in den Bereitschaftsmodus)	Prüfen Sie, ob der „Abschalttimer“ aktiviert ist, oder stellen Sie die Einstellung für „Dauer“ von „Einschalttimer“ fest (Seite 30).Wenn im Fernsehmodus 10 Minuten lang kein Signal eingeht und keine Taste gedrückt wird, schaltet das Fernsehgerät automatisch in den Bereitschaftsmodus.
Das Fernsehgerät schaltet sich automatisch ein	Prüfen Sie, ob der „Einschalttimer“ aktiviert ist (Seite 30).
Einige Eingangsquellen lassen sich nicht auswählen	Wählen Sie „AV-Einstellungen“ im Menü „Grundeinstellungen“ und deaktivieren Sie für die Eingangsquelle die Einstellung „Auslassen“(Seite 29).
Die Fernbedienung funktioniert nicht	Tauschen Sie die Batterien aus.

Index

Numerische Einträge

14:9 16

4:3 16

4:3 Vorwahl 27

A

Abschalttimer 30

AFT 35

Anschließen

Antenne/Videorecorder 6

Zusatzgeräte 38

Antenne anschließen 6

Anzeigebereich 27

Audio-Ausgang 31

Audio-Filter 35

Audio-Sprache 37

Audio-Typ 37

Auslassen 29, 35

Auto Format 27

Auto S Video 29

Auto. Digital-Suchlauf 36

Auto. Suchlauf

analoge und digitale Kanäle 8

nur analoge Kanäle 33

nur digitale Kanäle 36

Auto-Einstellung 32

Autom.Lautst. 25

AV2 Ausgang 30

AV-Einstellungen 29

B

Balance 25

Batterien, Einlegen in die Fernbedienung 4

BBE 26

Bereitschaftsanzeige (⏻) 14

Bestätigen 35

Bildabschaltungsanzeige (☒) 14

Bildformat 27, 32

Bild-Modus 23

Bildschärfe 24

Bildschärfe 24

Bildschirmformat 16

C

CA-Modul-Einstellung 37

D

Digitale Einstellungen 37

Digitaler Suchlauf 36

Displaymodus 23

Dyn. NR 24

E

Eingangswahl

Bild 23

Bildschirm 27

Ton 25

Einschalttimer 30

Einst. Direkteing. 33

Energie sparen 30, 32

EPG (Digitalelektronischer

Programmführer) 18

Erinnerung 19

F

Farbbrillance 24

Farbe 23

Farbraum 24

Farbsystem 31

Farbtemperatur 24

Farbton 23

Fastext 16

Favoritenliste 20

Fernbedienung

Einlegen von Batterien 4

Sensor 14

Übersicht 13

G

Gamma 24

Gerätenamen 29

H

H. Position 27, 32

Helligkeit 23

Höhen 25

Ht.Grd.Licht 23

|

Indextabelle mit Eingangssignalen

21

K

Kanäle

Auslassen 35

auswählen 15

automatisches Speichern 8

Kategorieliste 18

Kindersicherung 37

Kompl. Rückst. 31

Kontrast 23

Kopfhörer

Anschließen 38

Lautstärkeversatz 25

Lichtsensor 30

M

Man. Timer Aufnahme 19

Manuell abspeichern 34

Manueller Digital-Suchlauf 36

MENÜ 22

Menü „Analoge Einstellungen“ 33

Menü „Bild“ 23

Menü „Bildschirm einstellen“ 27

Menü „Digitale Einstellungen“ 36

Menü „Grundeinstellungen“ 29

Menü „PC Einstellungen“ 32

Menü „Ton“ 25

MPEG-Rauschunterdrückung 24

N

Name 35

Netzanzeige (I) 14

Netzschalter (⏻) 14

Neuinitialisierung 29

Normwerte

Bild 23

PC Einstellungen 32

Ton 25

P

Phase 32

PIN-Code 37

Pixelbreite 32

Produktinformation 31

Programme ordnen 33

Programmindextabelle 15

Programmliste editieren 36

Programmnamen 34

S

Schwarzkorrektur 24

Smart 16

Sprache 7, 29

Sprache für Untertitel 37

Stummstartfunktion 30

Surround 25

T

Technische Daten 41

Technische Einstellungen 37

Tiefen 25

Timer Aufnahme 18

Timeranzeige (①) 14

Timer-Einstellungen 30

Timer-Liste 19

Ton-Modus 25

Tools 17, 21, 40

U

Uhr automatisch stellen 17, 21, 40

Uhr einstellen 30

Untertitel Einstellung 37

Fortsetzung

V

V. Amplitude 28

V. Position 28, 32

Verb. Kontrastanhebung 24

Videorecorder

Anschließen 6

Aufnahme 18

Videotext 16

W

Weisskorrektur 24

Weitere Einstellungen 24

Wide 16

Z

Zoom 16

Zweiton 26

Einleitung

Technische Daten 41

Problemlösung 43

Index 45

Medizinische Einrichtungen

Digitaler Elektronischer Programmführer (EPG)

Technische Einstellungen

nur analoge Kanäle 33

nur digitale Kanäle 36

analoge und digitale Kanäle 8

AV-Vorwahl 29

AV2-Ausgang 30

B

Balance 25

Batterien in die Fernbedienung einlegen 4

BBE 26

Bildbereich 27

EPG (Elektronischer Programmführer) 18

F

Phase 32

Fastext 16

Favoritenliste 20

G

Gamma 24

G

Gamma 24

Ton Modus 25

Ton, das Menü 25

H

Manuelles Programm 34

Manueller Timer REC 19

Helles Weiß 24

Helligkeit 23

Erinnerung 19

Höhen 25

Kopfhörer

Speaker Link 26

anschließen 38

Lautstärke 17, 21, 40

Horiz. Verschieben 27, 32

|

automatisch programmeren 8

überspringen 35

auswählen 15

Kindersicherung 37

Farbe 23

Technische Daten 41

Technische Einstellungen 37

Videotext 16

Timer Ein 30

Timer REC 18

Timer-Einstellungen 30

Timer-Lampe (4) 14

Timer-Liste 19

Gerät zurücksetzen 31

Werkzeuge 17, 21, 40

Wird fortgesetzt

V

Beleuchtung 23

Vertikale Verschiebung 27, 32

Vertikale Größe 28

R: 0,7 Vss, 75 Ohm

HD: 1-5 Vss

VD: 1-5 Vss

Timerliste 19

Timeraufnahme 18

Timer-Einstellungen 28

Zurücksetzen

Bild 23

Ton 25

PC-Einstellungen 30

Zugangskontrolle 35

Anschluss
