HASZNÁLATI ÚTMUTATÓ KD55X85K SONY

Felhasználói útmutató

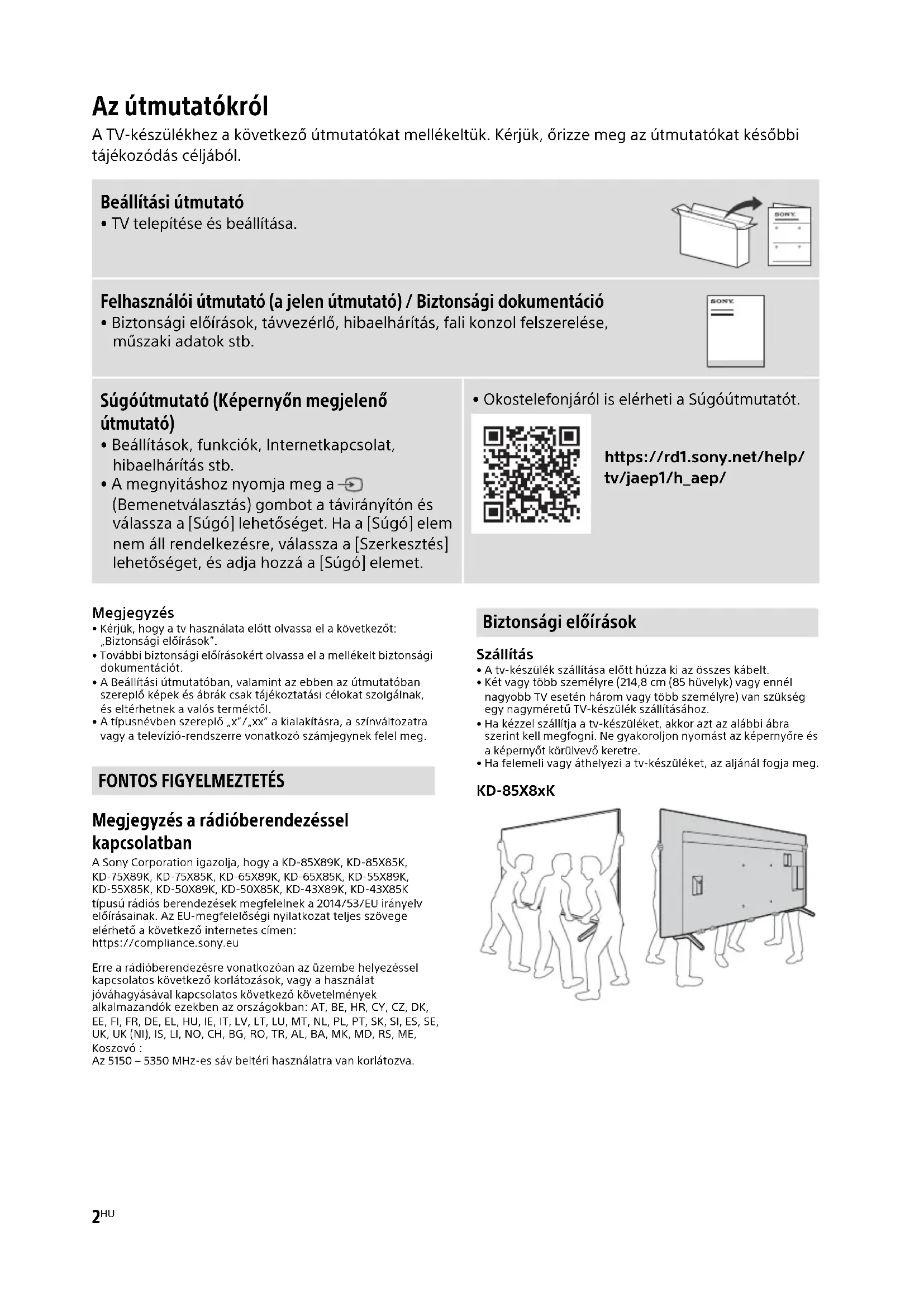

Az útmutatókról A TV-készülékhez a következő útmutatókat mellékeltük. Kérjük, őrizze meg az útmutatókat későbbi tájékozódás céljából. Megjegyzés

• Kérjük, hogy a tv használata előtt olvassa el a következőt: „Biztonsági előírások”.

• További biztonsági előírásokért olvassa el a mellékelt biztonsági dokumentációt.

• A Beállítási útmutatóban, valamint az ebben az útmutatóban szereplő képek és ábrák csak tájékoztatási célokat szolgálnak, és eltérhetnek a valós terméktől.

• A típusnévben szereplő „x”/„xx” a kialakításra, a színváltozatra vagy a televízió-rendszerre vonatkozó számjegynek felel meg. Megjegyzés a rádióberendezéssel kapcsolatban A Sony Corporation igazolja, hogy a KD-85X89K, KD-85X85K, KD-75X89K, KD-75X85K, KD-65X89K, KD-65X85K, KD-55X89K, KD-55X85K, KD-50X89K, KD-50X85K, KD-43X89K, KD-43X85K típusú rádiós berendezések megfelelnek a 2014/53/EU irányelv előírásainak. Az EU-megfelelőségi nyilatkozat teljes szövege elérhető a következő internetes címen: https://compliance.sony.eu Erre a rádióberendezésre vonatkozóan az üzembe helyezéssel kapcsolatos következő korlátozások, vagy a használat jóváhagyásával kapcsolatos következő követelmények alkalmazandók ezekben az országokban: AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, UK (NI), IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Koszovó : Az 5150 – 5350 MHz-es sáv beltéri használatra van korlátozva. Szállítás

• A tv-készülék szállítása előtt húzza ki az összes kábelt.

• Két vagy több személyre (214,8 cm (85 hüvelyk) vagy ennél nagyobb TV esetén három vagy több személyre) van szükség egy nagyméretű TV-készülék szállításához.

• Ha kézzel szállítja a tv-készüléket, akkor azt az alábbi ábra szerint kell megfogni. Ne gyakoroljon nyomást az képernyőre és a képernyőt körülvevő keretre.

• Ha felemeli vagy áthelyezi a tv-készüléket, az aljánál fogja meg. KD-85X8xK Beállítási útmutató

• TV telepítése és beállítása. Felhasználói útmutató (a jelen útmutató) / Biztonsági dokumentáció

• Biztonsági előírások, távvezérlő, hibaelhárítás, fali konzol felszerelése, műszaki adatok stb. Súgóútmutató (Képernyőn megjelenő útmutató)

• Beállítások, funkciók, Internetkapcsolat, hibaelhárítás stb.

• A megnyitáshoz nyomja meg a (Bemenetválasztás) gombot a távirányítón és válassza a [Súgó] lehetőséget. Ha a [Súgó] elem nem áll rendelkezésre, válassza a [Szerkesztés] lehetőséget, és adja hozzá a [Súgó] elemet.

• Okostelefonjáról is elérheti a Súgóútmutatót. https://rd1.sony.net/help/ tv/jaep1/h_aep/

FONTOS FIGYELMEZTETÉS

Biztonsági előírások3

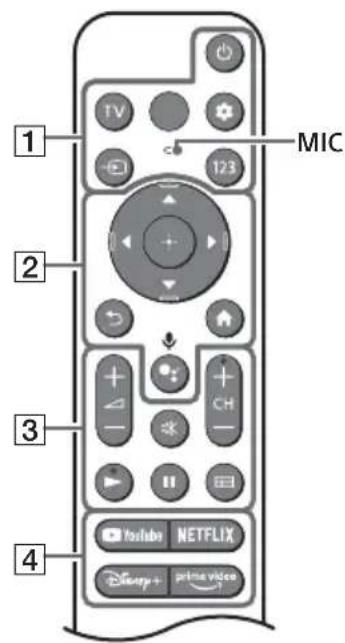

KD-75X8xK / 65X8xK / 55X8xK / 50X8xK / 43X8xK• Amikor szállítja a készüléket, ne tegye ki ütődésnek vagy erős rázkódásnak.• Ha a készüléket szervizbe szállítja vagy költözködik, mindig csomagolja vissza az eredeti dobozába.A felborulás megakadályozása Távvezérlő és TV A távvezérlő alakja, gombjainak elrendezése, elérhetősége és funkciója a régiótól/ országtól/a tv típusától/a tv beállításaitól függően változhat*

(Teljesítmény) TV: A TV-csatornák listájának megjelenítése vagy bemenet váltása. (Gyors beállítások): Gyors beállítások megjelenítése. (Bemenetválasztás): Jelenítse meg és válassza ki a bemeneti forrást stb. 123 (Vezérlőmenü): Vezérlőmenü megjelenítése. / / / / : A képernyőn történő navigálás és elemkiválasztás eszköze. (Vissza) (Kezdőképernyő) (Google Segéd) / (Mikrofon): Használja a Google Segéd*

vagy hangalapú keresés*

lehetőségeket. + / – (Hangerő) (Némítás)*

(Útmutató): A TV-készülék vagy Kábel- és műholdvevő*

digitális műsorújságjának megjelenítése.

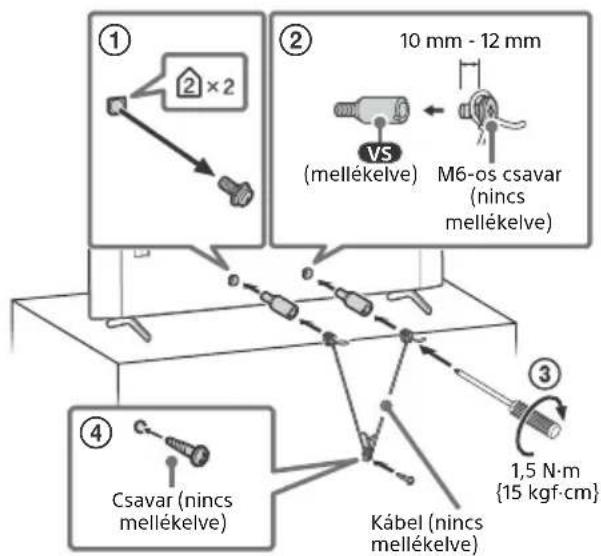

10 mm - 12 mmM6-os csavar (nincs mellékelve)Csavar (nincs mellékelve)Kábel (nincs mellékelve)1,5 N·m {15 kgf·cm}(mellékelve)

Alkalmazás gombok BUILT-IN MIC SWITCH (Beépített mikrofon kapcsolója)*

: Kapcsolja be/ki a beépített mikrofont. (Teljesítmény) Távvezérlő érzékelője / Fényérzékelő / LED Beépített mikrofon*

: A beépített mikrofon használatához nyomja meg a Google Segéd/mikrofon gombot a távvezérlőn, és kövesse a képernyőn megjelenő utasításokat.*1 Más távirányító típusok esetén a részleteket illetően lásd a Súgóútmutatót.*2 Csak egyes régiók/országok/típusok/nyelvek esetén.*3 A Google Segéd vagy a hangalapú keresés használatához internetkapcsolat szükséges.*4 A kisegítő parancsikon elérhető a (Némítás) gomb megnyomásával és nyomva tartásával.*5 [Kábel- és műholdvevő beállítás] beállítás szükséges.*6 A teljesítményfelvétel megnő a beépített mikrofon engedélyezésekor, mivel az folyamatos készenlétben áll. Opcionális kamera- és mikrofonkábel (nincs mellékelve) kezelés Hibaelhárítás Általános hibaelhárításhoz az alábbi lépéseket kövesse a következő típusú problémák esetében: fekete képernyő, nincs hang, kimerevedett kép, a TV nem reagál, nem található hálózat. 1 Indítsa újra a TV-t a távvezérlő bekapcsológombjának körülbelül öt másodpercig tartó megnyomásával. A TV újraindul. Ha a tv nem áll helyre, próbálja kihúzni a tápkábelt a hálózati aljzatból, majd nyomja meg a tv-n található bekapcsológombot, és engedje fel. Várjon két percet, majd csatlakoztassa a hálózati kábelt.Másik lehetőségként nyomja meg a bekapcsológombot a tv-n körülbelül 40 másodpercig, amíg a tv ki nem kapcsol. 2 Lásd a Súgó menüt az alábbiakban látható módon. 3 Csatlakoztassa a TV-t az internethez, és végezzen el egy szoftverfrissítést. A Sony javasolja, hogy a TV szoftverét tartsa mindig a legfrissebb állapotban. A szoftverfrissítések új funkciókat és teljesítménynövekedést kínálnak. 4 Keresse fel a Sony támogatási webhelyét (információ a jelen kézikönyv végén található).Ha bedugja a TV-t, előfordulhat, hogy a TV nem kapcsol be egyből, amikor megnyomja a bekapcsológombot a távvezérlőn vagy a TV-n. A rendszer inicializálása időt vesz igénybe. Várjon körülbelül egy percet, majd próbálja újra.A távvezérlő nem működik.• Cserélje ki az elemeket.További információért tekintse meg a Súgóútmutatót.Nyomja meg a (Bemenetválasztás) gombot a távirányítón és válassza a [Súgó] lehetőséget. Ha a [Súgó] elem nem áll rendelkezésre, válassza a [Szerkesztés] lehetőséget, és adja hozzá a [Súgó] elemet.

Elfelejtette a szülői zárhoz tartozó jelszót.

• Írja be a 9999 PIN-kódot, és adja meg az új PIN-kódot. Műszaki adatok Rendszer Megjelenítő típusa: LCD (folyadékkristályos kijelző), LED háttérvilágítás Tv-rendszer: Országtól/területválasztástól/ tv-modelltől függően Analóg: B/G, D/K, I Digitális: DVB-T/DVB-C/DVB-T2 Műhold: DVB-S/DVB-S2 Színrendszer: PAL/SECAM/NTSC3.58 (Csak videó)/NTSC4.43 (Csak videó) Fogható csatornák: Országtól/ területválasztástól/tv-modelltől függően Analóg: UHF/VHF/kábel Digitális: UHF/VHF/kábel Műhold: Középfrekvencia 950-2150 MHz Hangkimenet: 10 W + 10 W Vezeték nélküli technológia IEEE 802.11a/b/g/n/ac protokoll Bluetooth® 4.2-es verzió Bemeneti/kimeneti csatlakozók Antenna/kábel 75 Ohm külső antennacsatlakozó VHF/ UHF-hez Műholdantenna F típusú anya csatlakozó, 75 Ohm. DiSEqC 1.0, LNB 13 V/18 V és 22 kHz-es kapcsolójel, Egykábeles terjesztés EN50494. AV IN Video/Audio bemenet (mini csatlakozó) HDMI IN 1/2/3/4 (HDCP 2.3 kompatibilis) Video: 4096 × 2160p (50, 60 Hz)*

Audio: eARC (Enhanced Audio Return Channel) üzemmodban Részletes leírást az online Súgóútmutatóban talál. Kivéve eARC üzemmódban 5,1 csatornás lineáris PCM: 32/44,1/48/ 88,2/96/176,4/192 kHz 16/20/24 bit, Dolby Audio, Dolby Atmos, DTS eARC/ARC (Enhanced Audio Return Channel/ Audio Return Channel) (Csak HDMI IN 3)*

eARC üzemmodban Részletes leírást az online Súgóútmutatóban talál. ARC üzemmódban Kétcsatornás lineáris PCM: 48 kHz 16 bit, Dolby Audio, Dolby Atmos, DTS DIGITAL AUDIO OUT (OPTICAL) Digitális optikai csatlakozó (kétcsatornás lineáris PCM: 48 kHz 16 bit, Dolby Audio, DTS) 1, 2 (HDD REC)*

USB-eszköz csatlakozója ( 2 USB HDD-eszköz a FELVÉTEL funkcióhoz) A 1. USB-csatlakozó támogatja a High Speed USB (USB 2.0) szabványt A 2. USB-csatlakozó támogatja a Super Speed USB (USB 3.2 Gen 1) szabványt Feltételes hozzáférési modul (CAM) nyílása LAN 10BASE-T/100BASE-TX csatlakozó (A hálózati környezettől függően a csatlakozási sebesség különbözhet. A kommunikáció sebessége és minősége nem garantált.) A hibaelhárítást illető további információért tekintse meg a Súgóútmutatót.Nyomja meg a (Bemenetválasztás) gombot a távirányítón és válassza a [Súgó] lehetőséget. Ha a [Súgó] elem nem áll rendelkezésre, válassza a [Szerkesztés] lehetőséget, és adja hozzá a [Súgó] elemet. Frekvenciatartomány Kimeneti teljesítmény Vezeték nélküli LAN (Televízió) 2400-2483,5 MHz 5150-5250 MHz 5250-5350 MHz 5470-5725 MHz 5725-5850 MHz < 20,0 dBm < 23,0 dBm < 20,0 dBm < 20,0 dBm < 13,9 dBm Bluetooth® (Televízió) 2400-2483,5 MHz < 10,0 dBm Bluetooth® (RMF-TX800U) 2400-2483,5 MHz < 10,0 dBm6

Tápellátás, adatlap és egyebek Tápellátás 220 V – 240 V AC, 50 Hz Képernyőméret (átlósan mérve) (Kb.) KD-85X8xK: 214,8 cm / 85 hüvelyk KD-75X8xK: 189,3 cm / 75 hüvelyk KD-65X8xK: 163,9 cm / 65 hüvelyk KD-55X8xK: 138,8 cm / 55 hüvelyk KD-50X8xK: 125,7 cm / 50 hüvelyk KD-43X8xK: 108,0 cm / 43 hüvelyk Teljesítményfelvétel [Normál] üzemmódban KD-85X8xK: 242 W KD-75X8xK: 225 W KD-65X8xK: 181 W KD-55X8xK: 137 W KD-50X8xK: 94 W KD-43X8xK: 79 W Energiafogyasztás készenléti üzemmódban*

0,50 W (25 W szoftver-/EPG-frissítési üzemmódban) Kijelző felbontása (vízszintes × függőleges) (képpont) 3840 × 2160 Kimeneti áramerősség 500 mA (USB 1 esetén), 900 mA (USB 2 esetén) Méretek (Kb.) (szé × ma × mé) (cm) asztali állvánnyal KD-85X89K / 85X85K: 190,1 × 117,8 × 45,7 KD-75X89K / 75X85K: 167,5 × 104,1 × 41,2 KD-65X89K / 65X85K: 145,2 × 90,6 × 33,9 KD-55X89K / 55X85K: 123,3 × 78,3 × 33,9 KD-50X89K / 50X85K: 111,9 × 71,6 × 28,8 KD-43X89K / 43X85K: 96,4 × 62,9 × 28,8 asztali állvány nélkül KD-85X8xK: 190,1 × 109,0 × 7,3 KD-75X8xK: 167,5 × 96,2 × 7,3 KD-65X8xK: 145,2 × 83,6 × 7,2 KD-55X8xK: 123,3 × 71,1 × 7,2 KD-50X8xK: 111,9 × 64,9 × 7,0 KD-43X8xK: 96,4 × 56,3 × 6,9 Állvány szélessége (Kb.) (cm) Standard pozíció: KD-85X89K / 85X85K: 153,2 KD-75X89K / 75X85K: 132,9 KD-65X89K / 65X85K: 120,9 KD-55X89K / 55X85K: 106,1 KD-50X89K / 50X85K / 43X89K / 43X85K: 66,5 Szűk pozíció: KD-85X89K / 85X85K: 65,7 KD-75X89K / 75X85K: 55,9 KD-65X89K / 65X85K: 47,9 KD-55X89K / 55X85K: 45,8 Tömeg (Kb.) (kg) asztali állvánnyal KD-85X89K / 85X85K: 46,2 KD-75X89K / 75X85K: 33,8 KD-65X89K / 65X85K: 23 KD-55X89K / 55X85K: 18,1 KD-50X89K / 50X85K: 13,3 KD-43X89K / 43X85K: 10,7 asztali állvány nélkül KD-85X8xK: 44,7 KD-75X8xK: 32,6 KD-65X8xK: 22 KD-55X8xK: 17,1 KD-50X8xK: 12,7 KD-43X8xK: 10,2 Egyebek Külön megvásárolható tartozékok Fali konzol: SU-WL850 (Csak a KD-75X8xK / 65X8xK / 55X8xK esetén) Fali konzol: SU-WL450 Csavar átmérő és hossz: Kamera és mikrofon: CMU-BC1 Üzemi hőmérséklet: 0 ºC – 40 ºC között Működési páratartalom: 10 % – 80 % RH relatív páratartalom között (kicsapódás nélkül) *1 Ha a bemenet felbontása 4096 × 2160p, és a [Szélesvásznú mód] beállítás értéke [Normál], a megjelenített kép felbontása 3840 × 2160p. 4096 × 2160p felbontás megjelenítéséhez állítsa a [Szélesvásznú mód] beállítást [Teljes 1] vagy [Teljes 2] értékre. *2 A [HDMI-jelformátum] beállításához tekintse meg a képernyőmenüt. *3 Részletes leírást az online Súgóútmutatóban talál. *4 Csak HDMI IN 3 & 4. A csatlakozáshoz használja az Ultra nagysebességű HDMI kábelt. *5 Csatlakoztassa hangrendszerét a HDMI IN 3 aljzathoz, hogy a TV audiojelei eljussanak a hangrendszeréhez. *6 A funkció nem érhető el Olaszországban. *7 A megadott készenléti energiafogyasztást akkor éri el a tv-készülék, miután befejezte a szükséges belső folyamatokat. *8 Ha a tv-készülék csatlakoztatva van a hálózathoz, az energiafogyasztás készenléti üzemmódban megnő.

• A külön megvásárolható tartozékok elérhetősége az országtól/régiótól/tv-típus/árukészlettől függ.

• A forma és a műszaki adatok előzetes bejelentés nélkül megváltozhatnak.

• A Google Segéd használatához különböző szolgáltatásokra és alkalmazásokra történő előfizetésre lehet szükség, valamint további feltételek és/vagy költségek merülhetnek fel.

• A jelen kézikönyvben található terméklap a következőhöz készült: BIZOTTSÁGI

FELHATALMAZÁSON ALAPULÓ RENDELET (EU) 1062/

2010. Látogasson el a webhelyre az (EU) 2019/2013 információkért. Termékregisztrációs szám
