BRUKSANVISNING ABS 18 Q Select Fein

Översättning av bruksanvisning i original.

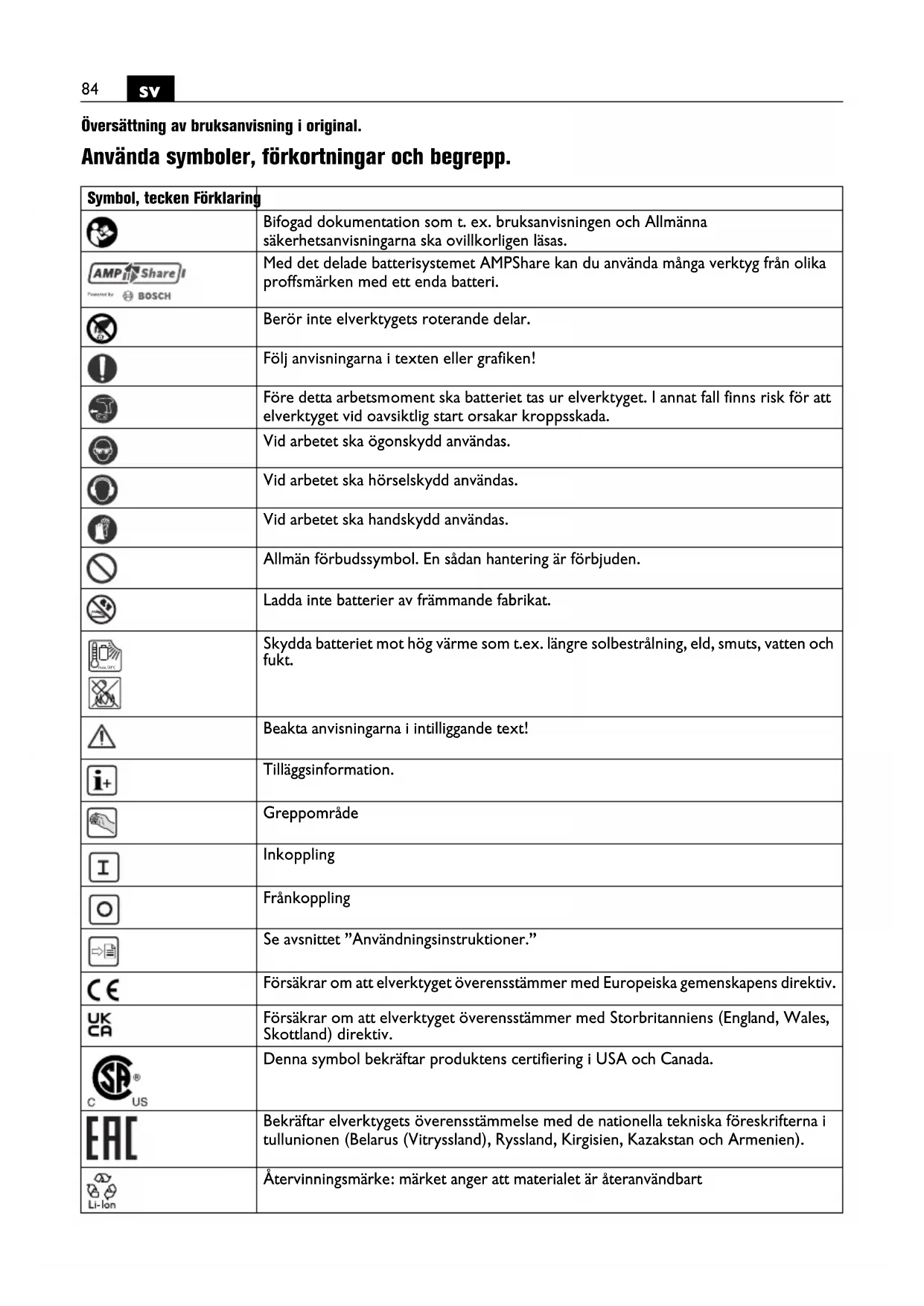

Anvanda symboler, forkortningar och begrepp.

Symbol, tecken Förklaring
	Bifogad dokumentation som t. ex. bruksanvisingen och Allmänner sakerhetsanvisingarna sca ovillkorligen läsas.
	Med det delade batterisystemet AMPShare kan du använda måga verktyg frän olika proffsmärken med attenda batteri.
	Berör inte elverktygets roterande delar.
	Följ anvisingarna i texten eller grafiken!
	Färe dette arbetsmoment skabatteriet tas ur elverktyget. I annat fall finns risk für att elverktyget vid oavsiktlig start orsakar kroppsskada.
	Vid arbetet skä ögonskydd användas.
	Vid arbetet ska hörskkydd användas.
	Vid arbetet ska handskydd användas.
	Allmänner forbudssymbol. En:Sådan hantering är forbjuden.
	Ladda inte batterier av främmande fabrikat.
	Skydda batteriet mot hög värme som t.ex. länger solbestätning, eld, smuts, vatten och fukt.
	Beakta anvisingarna i intilliggande text!
	Tilläggsinformation.
	Greppområde
	Inkoppling
	Frånkoppling
	Se avsnittet "Användningsinstruktioner."
	Försakrar om att elverktyget overensättemmer med Europeiska gemenskapens direktiv.
	Försakrar om att elverktyget overensättemmer med Storbritanniens (England, Wales, Skottland) direktiv.
	Denna symbol bekräfter Produktens certificering i USA och Canada.
	Bekräftar elverktygets overensättemelse med de nationella tekniska föreskrifterna i tullunionen (Belarus (Vitryssland), Ryssland, Kirgisien, Kazakhstan och Armenien).
	Ätervinningsärkte: märket anger att materialet Är äteranvändbart
Symbol, tecken	Förklaring
	Kasserade elverktyg och andra elektrrotekniska och elektriskaprodukter ska omhändertas och hanteras på miljövänligt sätt.
	Kännetecknar Återvinningsbara Förpackningar ochprodukter, som@måste insamlas och disponeras separat frän varandra.
	Battertyp
	Typ av laddare
1.\/2.3.\/4.	1:a växeln/2:a växeln/3:e växeln/4:e växeln
Fe	Borrdiameter stål
	Borrdiameter trä
	Borrdiameter sten
	Borrchuckens inpänningsområde
	Skruvdiameter
	Vikt enlicht EPTA-Procedure 01
	Lågt varvital
	Högnt varvital
	Reducera vridmomentet
	Öka vridmomentet
(**) Kan innehälla siffror	eller bokstäver
*** Partiell leverans

Tecken Internationell entet Förklaring
UV Elektrisk likspänning	-
fHz Frekvens
n0	/min, min-1, rpm, r/min Tømgangsvarvital (med fulladdat batteri)
ns	/min, min-1	Slagfrekvens
M...	Nm Vridmoment (hårt/mjukt skruvförband)
TCHARGE	°C Tillåten omgivningstem	peratur vid laddning
Ø mm Diameter为此 enrund component
LpA	dB Ljudtrycksnivå
LwA	dB Ljudeffektnivå
LpCpeak	dB Toppljudtrycksnivå
K...		Onoggrannhet
a	m/s2	Vibrationsemissionsvärde enligt EN 62841 (vektorsumma i tre riktningar)
ah,D	m/s2	Medelvibrationsvärde为此 borrning i metall
ah,ID	m/s2	Medelvibrationsvärde为此 slagborrning i belong
ah	m/s2	aritmetiskt medelvärde av vibrationens totalvärde
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	Bas- och härledda enheter från det Internationella enchettssystemet S1.

För din sakerhet.

VARNING

Läs noga igenom alla sakerhetsanvisingar och instruktioner. Fel som

uppstar till foljd av att sakerhetsanvisingarna och instruktionerna inte foljts kan orsaka elstot, brand och/eller allvariga personskador.

Förvara alla varninger och anvisninger for framtida bruk.

Använd inte detta elverktyg innan du noggrant Last och fullständigt forstattenna instruktions

bok samt bifogade „Allmanna sakerhetsanvisr" (publikationsnummer 3 41 30 465 06 0). Dessa lag bör forvaras für senare använding och skas elverktyget vid overlåtelse eller fösäljning.

Beakta även tillämpliga nationella arbetarskyddsbestämelser.

Avsedd användning av elverktyget:

ABS18 Q AS [ ] / ASCM18 QSW AS [ ]

handhällen borrskruvdragare for i- och urdragning av skruvar och muttrar, for borrning och skruvdragning i metall, tra, plast och keramik med av FEIN godkända insatsverktyg och tillbehör utan vattentillförsel i väderskyddad omgivning.

ASB18 Q AS (^**)

handhällen slagborrskruvdragare für i- och urdragning av skruvar och muttrar, für borrning och skruvdragning i metall, trä, plast och keramik och for slagborrning i betong, sten och tegel med av FEIN godkända insatsverktyg och tillbehör utan vattentillförsel i väderskyddadomgivning.

I en störningsbelagd omgivning ar en minskad driftkvalitet möjlig, som tidsbegränsat avbrott, tidsmässigt reducerad Funktion allerändamalsenlig driftfunktion for vars atgardande användarens ingrepp behövs.

Sakerhetsanvisningar for borrmaskiner.

Sakerhetsanvisiningar for alla arbeten.

Använd hörskyydd vid slagborrning. Buller kan orsaka hörskada.

Häll i elverktyget endast vid de isolerade greppytorna\ när arbenen utförs på ställen där insatsverktyget eller\ skruven kan träffa dolda elledninger. Kontakt med en\ spänningsforande ledning kan satta verktygets metallde- lar under spanning och leda till elstöt.

Sakerhetsanvisningar vid användning av länge borrar.

Arbeta i inget fall med ett högre varvtil an det som ar maximal tillatet for borren. Vid högre varvtil kan borren BOJA sig om den kan rotera fritt utan kontakt med arbetsstcycket. Detta kan leda till persorskada.

Böja alltid borra med att lågt varvtil och sö att borren har kontakt med arbetsstychet. Vid högre varvtil kan borren böja sig om den kan rotera fritt utan kontakt med arbetsstychet. Detta kan leda till persorskada.

Använd inte onödig stort tryck, och endast i borrens langsrikting. Borrar kan böja sig och)därigenom brista ell er leda till forlust av kontrollen och persorskada.

Speciella sakerhetsanvisningar.

Använd aldrig att skadat elverktyg. Kontrollera före varje användning av elverktyget att höjet aller andra componenter inte har skador, som sprickor aller brott.

Se upp for dolt liggande elledningar, gas- och vattenr. Kontrollera arbetsomradet t. ex. med en metalldetektor innan arbetet paborjas.

Använd personlig skyddsutrustning. Använd allteffer avsett arbete ansiktsskärm, ögonskydd aller skyddsglasögon. Om sö behövs, använd dammfiltermask, hörskelydd, skyddshandskarller skyddsförkläde som skyddar mot sma utslungade slip- och materialpartiklar. Ögonen ská skyddas mot utslungade främande partiklar som kan uppstä under arbetet. Damm- och andningskydd maste kunna filtrera bort det damm som eventuellt uppstár under arbetet. Risk finns for hörskelskada under en langre tids kraftigt buller.

Spärra vid arbete högt uppe ytan under arbetsområdet och säkra elverktyget och arbetsstyetket mot nedfall.

Använd elverktyget endast på en stabil arbetsyta och se till att du står stadigt.

Säkra arbetsstychet. Arbetsstychet ligger säkrare i en upspänningsanordning an i handen.

Häll stadigt tag i elverktyget. Höga reaktronsmoment kan kortvarigt uppsta.

Magnesiumhaltigt material fär inte bearbetas. Det finns risk for brand.

Bearbeta inte CFK (kolfibermerad plast) aller asbesthaltigt material. Dessa amnen anses vara canceral-strande.

Det ar forbjudet att med skruvar eller nitar fasta brickor och märken på elverktyget. En skadad isolering skyddar inte langre mot elastöt.

Använd endast tillbehör som speciellt tagits fram aller godkänts av elverktygets tilverkare. Användningen behöver inte vara saker bara für att tillbehöret passar till elverktyget.

Rengör regelbundet elverktygets ventilationsöppninger med verktyg som inte bestär av metall. Motorns fläkt drar in damm till motorhuset. Vid kraftig koncentration kan metalldammet orsaka elektrisk fara.

Riktainte pà nara häll blichen mot ljuset frän elverktygets lampa. Rikta inte lampans lus mot ögonen pa personer som befinner sig i narheten. Lampans strånning kan skada ögat.

Rikta inte elverktyget mot dig själv, andra personer ell der. Risk finns att vassa aller heta elverktyg orsakar persorskada.

Användning och hantering av batterier (batterimoduler).

Dessa sakerhetsanvisningar gäller endast for 18V-FeIN-litiumjon-AMPShare-batterier.

Använd batteriet endast i AMPShare-Partnersprodukter. AMPShare Märkta 18V batterier ar fullständigt kompatibla med foljandeprodukter:

• allaprodukter i FEIN-18V-AMPShare-systemet
• alla 18V AMPShare-Partners Produktter.

Vid atgärder på och laddning av felaktiga, skadade, reparerade, renoverade, kopierade batterier eller batterier av främande fabrikat finns risk for brand och/eller explosion.

Beakta batterirekommendationerna i din produits braksanvisning. Endast sa kan batteriet och Produkten anvandas sikert och batterierna ar skyddade mot farlig overbelastning.

Ladda batterierna endast i de laddare, som FEIN aller en annan AMPShare-Partner rekommenderar. Om en ladare som ar avsedd for en viss typ av batterier anvands for andra batterityper finns risk for brand.

Batteriet levereras ofullstandigt laddat. For full effekt ske batteriet fore forsta anvandningen laddas upp fullstandigt i laddaren.

Förvara batterierna öåkomligt für barn.

Batterierna fär inte tas isär, öppnas eller fornminskas. Utsätt inte batterierna für mekaniska stötar. Ett skadat aller felanvändt batteri kan orsaka hälsovådiga angior och västkör. Ångorna kan leda till irritation i andningsvögarna. Batterivatskan kan medfora hudirritation och brännskada.

OmHUDen kommit i kontakt med batterivatskan, spelagenast omsorgsfullt med vatten. Om batterivatskarakiarogat tvatta ogat med rent vatten och uppsok genast en lakare!

Om batterivatskan vätt intilliggande foremål, kontrlera att delarna inte skadats. Undvik hudkontakt genom att använda handskar. Rengör delarna med ett torthushällspapper eller byt vid behov ut delarna. De uppstaende Ångorna kan leda till irritation i andningsvägarna. Batterivatskan kan medfora hudirritation och brännskada.

Kortslut inte batteriet. Håll gem, mynt, nycklar, spikar, skruvar och andra små metallföremål på avständ frän reservbatterier För att undvika en bygling av kontakterna. En kortslutning mellan batterikontakterna kan leda till brännskador eller brand.

Batteriet kan skadas av vassa foremål som t. ex. spikar eller skruvmejslar eller na ground av yttre paverkan. Det kan leda till en intern kortslutning som fär batteriet att brinna, roka, explodera eller overhettas.

Utför inte service på skadade batterier. All service av batterierör ske endast av tillverkaren eller av auktoriseraide serviceställen.

Skydda batteriet mot hog varme som t.ex. langre solbestralnng, eld, Smuts, vatten och fukt. Det

finns fara for explosion och kortslutning.

Använd och lagra batteriet endast vid en omgivnings-temperatur mellan -20°C och +50°C. Låt batteriet t.ex. på sommaren inte ligga kvar i bilen. Vid en temperatur pa < 0 °C kan det vid vissaprodukter leda till en inskränkning av effekten.

Ladda batteriet endast vid omgivningstemperaturer mellan 0^ och +35^ . Ladda ett batteri med USB-anslutning endast via den och vid omgivningstemperaturer mellan +10^ och +35^ . Laddnng utanfor temperaturomraret kan oka batteriets fara att skadas aller brinna.

Behandla urladdade batterier forsiktigt. Batterierna utgor en fara, emedan de kan orsaka en mycket hog kortslutningsström. Åven dag litiumjonbatterier verkar vara i urladdat tillstand, ar deinte helt urladdade.

Doppa inte batteriet i vatskor, som (salt-)vatten ell derycker. Kontakt med vatska kan skada batteriet. Det kan leda till bildande av hetta aller rok, batteriets tanding erer explosion. Anvand inte batteriet langre och ta kontakt med en av FEIN auktoriserad serviceverkstad.

Använd aldrig att skadat batteri. Batteriets användning maste omedelbart avslutas om det uppvisar onormala eigenskaper, som till exempl alstrande av ljud, hetta, missfärgning aller deforming. Vid fortsatt användning kan batteriet utveckla hetta och rök, antandas aller explodera.

Batteriet fär inte öppnas, mosas, overhettas eller brännas. Viv ignorering uppstår fara for brännskada och brand. Folj tillverkarens anvisningar.

Slack brinnande litiumjonbatterier med vatten, sand aller brandfelt.

Undvik fysiska slag/paverkan. Slag och inträngande foremål kan skada batteriet. Det kan leda till lackage, bildande av hetta eller rök, batteriets tändning aller explosion.

Lämna aldrig batteriet övervakat i laddning over natten. Vid ignorering uppstar under vissa omständigheter brand- och explosionsfara.

Ta ut batteriet ur originalforpackningen forst nar det ske anvandas.

Frankoppla Först elverktyget innan batteriet tas ut.

For alla atgärder på elverktyget ta batteriet ur elverktyget. Om elverktyget startar oavsiktligt finns risk for kroppsskada.

Häll batteriet skyddat mot fukt och vatten. Rengör batteriets och elverktygets nedsmutsade anslutningar med en torr och ren trasa.

Avlågsna batteriet vid transport och Förvaring av elverktyget.

Följ sakerhetsanvisingarna i laddarens braupsanvis- ningar fran FEIN eller AMPShare-Partner.

Vibrations- och bulleremissionsvärden

De vibrations- och bulleremissionsvarden som anges ienna anvisning har utforts enligt en matmetod standardiserad i EN 62841 och kan anvandas vid jamforese av olica elverktyg. Den kan även tillampas for preliminar bedömming av vibrations- och bullerbelastning.

De angivna vibrations- och bulleremissionsvärde na motsvarar den huvudsakliga användningen av elverktyget.

Om daremot elverktyget anvands for andra andamal och med andra insatsverktyg eller inte underhällits ordentligt kan de totala vibrationsvärdena och bulleremissionsvärdena avvika. Detta kan öka vibrations- och bullerbelastningen väsentsigt under den totala tidssperiden.

For en exakt bedomning av vibrations- och bullerbelastningen bør aven de tider beaktas nar elverktyget ar frankopplat uller ar igang, men inte anvands.Detta kan minska vibrations- och bullerbelastningen vasantigt under den totala tidsperioden.

Bestam extra sakerhetsatgärder for att skydda operatoren mot vibrationens och bullrets inverkan, t.ex.: underhall av elverktyget och insatsverktygen, varmhällning av händerna, organisation av arbetsforloppen.

Hantering av hälsovådligt damm

Om verktyget används für sänging av vissa material kan hälsovådligt damm uppsta.

Beröring aller inandning av vissa damm som t. ex. asbest och asbesthaltigt material, blyhaltig mälning, metall, vissa tradslag, mineraler, silikatpartiklar frän stenhaltigt material, färglosningsmedel, traskyddsmedel, antifouling for vattenfordon kan hos personer utlösa allergiska reaktioner och/eller andningsbesvär, cancer, fortplantningssskada. Risken vid inandning av damm ar beroende av expositionen. Använd en utsugning som ar lamplig für det damm som bildas, personlig skyddsutrustning och se till att arbetsplatsen ar val ventilerad. Lat en fackman bearbeta asbesthaltigt material.

Trädamm och lättmetallsdamm, het blandning av slip-damm och kemiska ämnen kan under ogynnsamma for-hallanden antandas aller explodera. Undvik gnistor i riktning mot dammbehällaren samt overhettning av elverktyget och slipmaterialialet,öm i god tid dammbehällaren, beakta materialtilverkarens anvisningar for bearbetning samt de foreskrifter for bearbetat material som gäller i ditt land.

Användningsinstruktioner.

Páverka riktningsomkopplaren och væxelomkopplaren endast på frankopplad motor.

Skjut vaxellagesomkopplaren alltid mot stopp. I annat fall kan elverktyget skadas.

En termisk overbelastning av elverktyget indikeras genom att LED-dioden i handtaget blinkar.

Vid overbelastning kopplar elverktyget fran.

Ställ riktningsomkopplaren i mittläge für att undvika oavsiktlig driftstart, t. ex. vid transport.

Installingn av vridmoment

Vridmomentsinställingen omfattar områden for minre och medelstora skruvar.

Ladda batteriet endast vid temperaturomraret 0^- +35^ (32^ - 95^) . Batteriets temperatur maste vid start av laddning ligga inom batteriets temperaturomrade for laddning.

Laddningsindikator på batteriet (se sidan 14).

Laddningstillstandet kan visas med laddningsindikatorns grona lysdioder pa batteriet. Tryck pa knappen for laddningsindikation (eller fivt visa laddningstillstandet.

Om ingen lysdiod tänds nar knappen for laddningsindikatorn trycks ned, ar batteriet defekt och maste bytas ut.

ASB18 Q AS (^**) : Anwendung av tillbehör vid inkopplad slagfunktion

Vid inkopplad slagfunktion fär endast borrchuck ur värt tillbehörssprogram användas. Vid användning av andra QuickIN-tillbehör kan elverktyget, insatsverktyget, tillbehöret aller arbetsstychet som bearetas skadas.

Fallskydd

For arbete pa hog hojd kan ett for produiten lampligt fallskydd fasas pa en dafor avsett fastpunkt.

Arbeten på hög Höjd fär utföras endast av skolad personal med kunnande om verktygssakerhet och använding av verktyg på hög Höjd.

WARNING

Använd endast fallskydd som upppfyller foljande kriterier. I annat fall

kan det leda till allvarlig personskada aller ddd.

• Använd endast fallskydd som uppyller de aktuellt giltiga ANSI/ISEA 121 fordringarna och överskrid inte en sträckt maximal relmördå. 1,2m
• Beakta att totalvikten av elverktyget inklusive monterade tillbehör inte överskrider fallskyddets tillatna maximala last.

Beakta sakerhetsanvisingarna och instruktionerna som bifogats med fallskyddet.

Kontrollera fore varje använding att fallskyddet inte har skador som skuren, trasig eller transig vänad aller skadade fogar. Skadade fallskydd fär inte användas och bör genast ersättas.

KontroleraForevarieanvandningattfastpunktenp a elverktygetarstadigochutan skador som repor ellskarpa kanter.Losaellskadadefastpunkterfarinte anvandasforfasteavfallskydd.

Använd inte fallskyddet für eigenen sakring och fäst det inte på sig själv.

Försök inte fänga upp ett fallande elverktyg.

Använd inte fallskyddet i narheten av delar som rör sig. Fallskyddet kan fängas av dem och Förorsaka stora faror.

Kontrollera före användning av fallskyddet att elverkty-gets lösbara delar ár stadigt fastsatta.

Se till att användningen av ett fallskydd inte påverkar negativt användningen av elverktyget aller dess skyddsanordninger.

Anslut fallskyddet endast pa har visat satt pa infastnings-punkten for andamalet pa elverktyget (se sida 15).

Transport.

Lithiumjonbatterierna ar underkastade kraven for farligt gods. Användaren kan utan ytterligare forpliktelser transportera batterierna på allmän vig.

Vid transport genom treadje person (t ex.: flygfrakt ell spedition) ska speciella villkor for forpackning och markning beaktas. I detta fall bor vid forberedelse av transport en expert for farligt gods konsulteras.

Batterier fär försändas endast om höljet ar oskadat.

Tejpa öppna kontakter och Förpacka batteriet sä att det inte kan röras i förpackningen. Beakta även tillämpliga nationella foreskrifter.

Underhäll och kundservice.

Vid bearbetning av metall kan under extrema betingelser ledande damm samlas i elverktygets inre. Renblas ofta elverktygets inre

genom ventilationsöppningarna med torr och oljefri tryckluft.

Produkter som varit i beröring med asbest fär inte lamnas till reparation. Disponera med asbest kontamine-radeprodukter enligt landets gällande instruktioner for hantering av asbesthaltigt avfall.

Ta kontakt med FEIN kundtjänst for FEIN elverktyg och tillbehör somör repareras. Adressen hittar du i Internet under www.fein.com.

Fornya dekaler och varningsanvisningar pa elverktyget vid aldring och slitage.

Den aktuella reservdelslistan for detta elverktyg hittar du i Internet på adress: www.fein.com.

Följande delar kan du vid behov själv byta ut:

Insatsverktyg, batteri, borrchuck

Underhäll och rengörning.

Rengör vid tillfällle batteriets ventilationsöppninger och anslutningar med en mjuk, ren och torr pensel.

• Använd inga kemiska substanser für rengöring av batteriet.

Garanti och tillaggsgaranti.

Garanti lamnas på produiten enlgit de lagbestammelser som galler i aktuellt användningsland. Dessutom lamnar FEIN en tilläggsgaranti enlgit FEIN-tillverkargaranti-förklaring.

Vid leverans av aktuellt elverktyg kan vissa delar saknas av de tillbehör som beskrivs aller visas i braupsanvis- ningen.

Försakran om överensstammelse.

CE-forsakran galler endast for Europeiska unionens lander och EFTA (European Free Trade Association) och endast forprodukter som ar avsedda for EU-ller EFTA-marknaden. After marknadsintroduktionen avprodukten på EU-marknaden forlorar UKCA tecknet sin giltiget.

UKCA-forsakran galler endast for den brittiska marknaden (England, Wales och Skottland) och endast forprodukter som ar avsedda for den brittiska marknaden.

After marknadsintroduktionen av Produkten pa brittiska marknaden forlorar CE - tecknet sin giltiget.

FEIN forsakrar under exklusivt ansvar att denna produkt overensstammer med de normativa dokument som anges pa instruktionsbokens sista sida.

Tekniska publikationer finns hos:

C. & E. Fein GmbH

Hans-Fein-Straße 81

73529 Schwabisch Gmund-Bargau, Germany

Miljöskydd, avfallschantering.

'Slang inte batterier i hushållsavfall!

Förpackning, skrotade elverktyg och tillbehör ske hanteras på miljövänligt satt.

Avfallshantera batterier endast i urladdat tillstand.

Om batteriet inte ar fullständigt urladdat, isolera stickkontakten med tejp for att undvika kortslutting.

Endast for EU-länder:

Enligt europeiska direktivet 2006/66/EG bør felaktiga aller forbrukade batterier samlas separat och overlatas till en miljovanlig ateranvändning.
