BRUKSANVISNING NSG uClean LD1420 Starmix

Läs brauksanvisingen noga fore använding och spara den for framtida bruk.

Bilderna i den har anvisingen hänfor sig till alla tillgangliga modellvarianter och kan skilja sig Åt från det faktiska leveransomfånget.

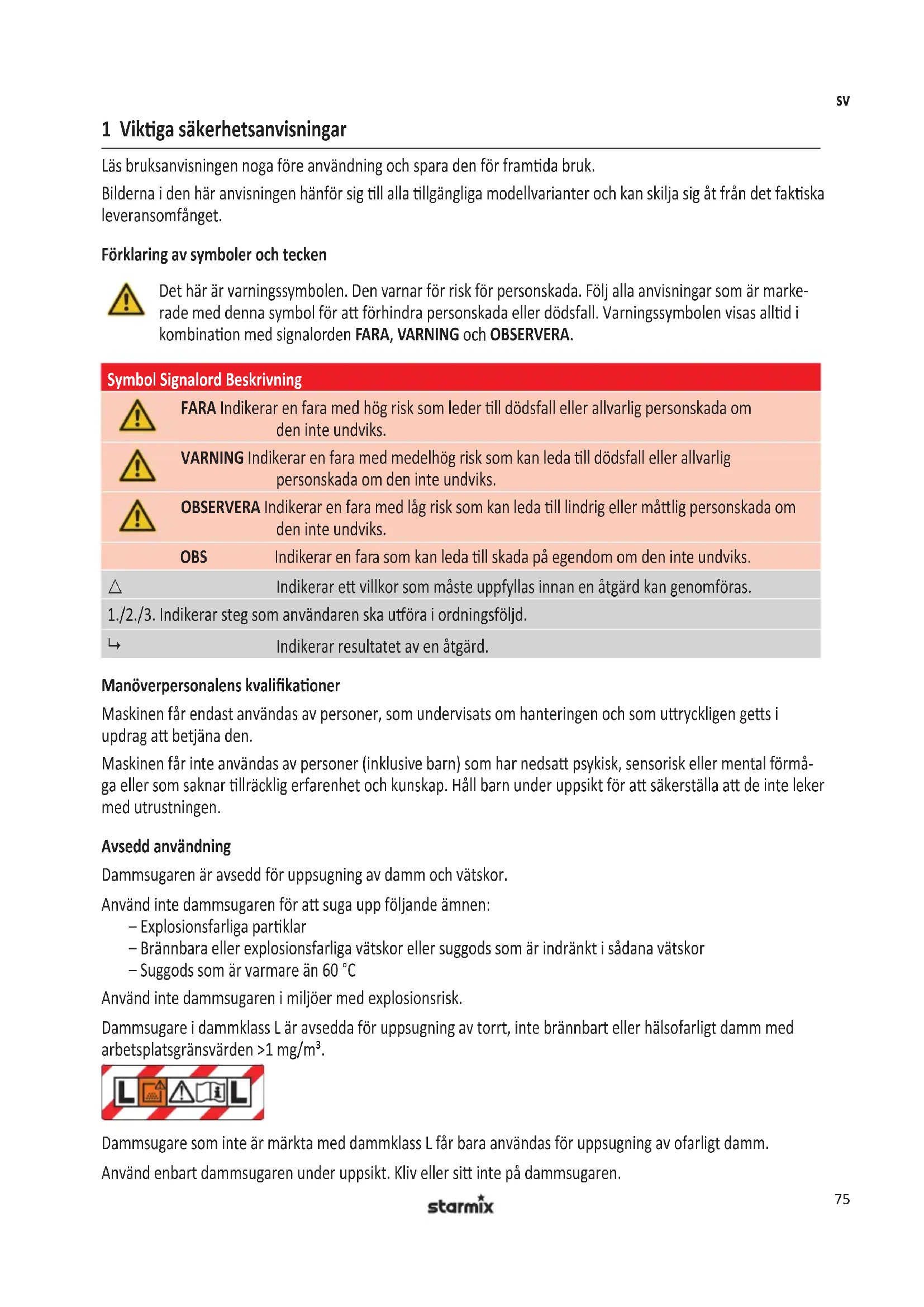

Förklaring av symboler och tecken

Det har ar varningssymbolen. Den varnar for risk for persorskada. Folj alla anvisningar som ar markerade medenna symbol for attforhindra persorskada elldodfall.Varningssymbolen visas alltid i combination med signalorden FARA, VARNING och OBSERVERA.

Symbol	Signalord Beskrivning
	FARA Indikerar en fara med hög risk som leder till dödsfall aller allvarlig persorskada om den inte undviks.
	VARNING Indikerar en fara med medelhög risk som kan leda till dödsfall aller allvarlig persorskada om den inte undviks.
	OBSERVERA Indikerar en fara med låg risk som kan leda till lindrig aller mättlig persorskada om den inte undviks.
	OBS	Indikerar en fara som kan leda till skada på egendom om den inte undviks.
	△	Indikerar ett villkor som@maste uppfyllas innan en Åtgård kan genomforas.
1./2./3.	Indikerar steg som användaren ska utföra i ordningsfoljd.
↓	Indikerar resultatet av en Åtgård.

Manoverpersonalens kvalifikationer

Maskinen fär endast användas av personer, som undervisats om hanteringen och som uttryckligen getts i updrag att betjana den.

Maskinen fär inte användas av personer (inklusive barn) som har nedsatt psykisk, sensorisk eller mental förmåga eller som saknar tillräcklig erfarenhet och kunskap. Häll barn under uppsikt for att sakerställa att deinte leker med utrustningen.

Avsedd användning

Dammsugaren ar avsedd for uppsugning av damm och vatskor.

Använd inte dammsugaren für att suga upp foljande amnen:

• Explosionsfarliga partiklar
• Brännbara eller explosionsfarliga vätskor aller suggods som ar indränkt i södana vätskor
  -Suggods som ar varmare an 60^

Använd inte dammsugaren i miljöer med explosionsrisk.

Dammsugare i dammklass L ar avsedda for uppsugning av torrt, inte brannbart ell er halsofarligt damm med arbetsplatsgransvarden >1mg / m^3

Dammsugare som inte ar markta med dammklass L fär bara användas for uppsugning av ofarligt damm.

Använd enbart dammsugaren under uppsikt. Kliv ellr sitt inte på dammsugaren.

Maskinen ar avsedd for yrkesmaggit bruk, till exempl for anvandning inom hotell, skolor, sjukhus, fabriker, butiker, kontor och uthyrningsverksamhet.

Tillverkaren ansvarar inte for skador som beror på felaktig användning, iced fackmässig användning eller iced fackmässig reparation.

Undvika risker på grund av elstotar

Spänningen som anges på typskylten måste stämma overens med natspänningen. Anslut endast dammsugaren till ett uttag med korrekt säkring.

Dra inte nätkabeln over skarpa kanter och bjöller kläm den inte. En skadad nätkabel fär bara bytas ut mot en kabel i utforande som framgår av kapitlet Tekniska data.

Använd inte dammsugaren och dess tillbehör i följande fall:

• Nätkabeln eller forlängningskabeln ar defekt erller sprucken.
• Dammsugaren har synlga skador t.ex. sprickor i höljet.
• Vid misstanke om en defekt som inte syns, t.ex. afterett fall.

Stäng av dammsugaren och dra ur nätkontakten i foljande fall:

Vid utträngande skum aller vätska
Vid langre arbetsavbrott och after varje användning
-Fore alla underhalls- och reparationsarbeten

Dra aldrig i sjalva kabelnutan enbartikkontakten.Vidror aldrig natkontakten med blota harender.

Öppna aldrig dammsugaren utomhus vid regn ell eråska. Se till att lockets insida alltid ar torrt.

Använd bara de borstar som medfoljde dammsugaren aller som framgår av bruksanvisningen. Användning av andra borstar kan påverka sakerheten. Låt inte elborstar komma i kontakt med nätkabeln.

Undvika risker vid användning

Endast for dammsugare i dammklass L: Sörj for tillräcklig ventilation om fränluften leds tillbaka till utrymmet (beakta gällande nationella bestämmelser).

Informera anvandare om foljande punkter innan de anvander utrustingen:

• Användning av dammsugaren
  Risker forenade med suggods
  -Sakerhanteringavsuggods

Använd inte blåsfunktionen i slutna utrymmen. Arbeta enbart med ren sugslang. Virvla inte upp hälsofarligt damm. Andas inte in damm.

Vid användning i foretag som hanterar livsmedel: Rengör och desinficera dammsugaren omedelbart after användning for att undvika Förorening.

Undvika risker vid underhäll och reparation

Reparation fär endast utforas av fackpersonal. Använd enbart tillbehör och reservdeler i original.

2 Färe fürsta användning

Montering

Se bild B.

1. Kontrollera att alla delar finns med nar Produkten packas upp.
2. Rapportera omedelbart transportskador till leverantoren.

Kontroll fere varje användning

Sakerställ att följande Förutsattninger ar uppyllda:

Dammsugaren, natkabel, sugslang och tillbehör ar inte skadade.
Alla filter sitter pä plats och ar oskadade.

Driftlagen

Driftläge (beroende på utrustning) Beskrivning Brytarläge
Av Kontakten står under spansning 0
På Kontakten står under spanning, manuell drift		I
Låg suugeffekt Dammsugaren går med låg effekt ECO
Hög suugeffekt Dammsugaren går med högsta effekt MAX
Beredskapsdrift für inkopplingsautomatik, steglös varvtalsreglerare ECO-MAX	Dammsugaren sänts på och ständs av via elverktyget	A
Beredskapsdrift für inkopplingsautomatik, steglös varvtalsreglerare ECO-MAX, automatisk filterrengöring	Vid försämrad suugeffekt rengörns filtret under arbetspauser (= frånkopplat elverktyg)	A

Automatisch rengöring (beroende på utrustningsvariant)

Dammsugaren ar utrustad med en elektromagnetisk filterrendorare som automatiskt skakar av fastsittende damm frän filterpatronen.

Suga upp torra amnen

Nödvändig utrustning Anvisningar
Huvudfilter (filterpatron) Dammsugare, filter och tillbehör måste vara torra. Vid frekvent växling mellan våt- och torrsugning ska ett separat huvudfilter användas.
Filterpåse für dammfri hantering av fint suggods	För sugning av sot, cement, gips, mjöl eller liknande partiklar: Sätt i filterpåsen i smutsbehällaren sö att dammet inte fastnar och bildar beläggninger.
Tillbehör beroende på användningsområde

1. Ställ in önskat driftläge med omkopplaren.

Dammsugaren arclar att anvandas.

1. Ställ in sugkraften på nagot av följande satt (beroende på utrustning):

Satt omkopplaren i lage ECO
Ställ in varvtalet pa omkopplaren
Ställ in luftspjället på roret

Sugauppvatskor

Vätskemängd Nödvändig utrustning
Liten vätskemängd Huvudfilter (filterpatron)	Vattenmunstycke
Stor vätskemängd Huvudfilter (skumplast)	Vattenmunstycke

1. Avlagsna filterpåsen från smutsbehällaren fore uppsugning av vätska.
2. Oppna Luftspjället på röret en aning.
3. Satt omkopplaren i lage I.

Innan dammsugaren stangs av:

1. Dra upp sugmunstychet ur vatskan.

Restvattnet iugslangen sugs in i behaallaren och kan inte rimna ut.

Vid plotsligt minskad sugeffekt forhöjt motorvarvital (forandrat motorljud) har flottörventilen avbrutit sugforloppet: Behallaren ar full.

1. Stäng av dammsugaren.
2. Töms smutsbehällaren och filterpatronen.

Ansluta elverktyg

Se bild C.

Använd enkontakt till dammsugare med till-/bortkopplingsautomatik (omkopplarlage A) für anslutning av elverktyg. Dammsugaren sats på och stängs av via elverktyget. I omkopplarlage 0 kan kontakten användas som frolängningskabel t.ex. für en lampa.

Anslutting: Dammsugare + elverktyg = max. 16 A (värdet beror på landsspecifika varianter, beakta informatio-nen i tekiska data).

WARNING!

Dammsugarens kontakt stär alltid under spanning.

Skaderisk på grund av elverktyg som startar automatiskt.

1. Färe anslutting: Stäng av elverktyget.

Smart Stop

Se bild D.

Dammsugaren kan inte rulla ivag.

Smart Stop erbjuder ytterligare Funktioner:

Använd blåsfunktionen enbart für rengöring, dammsugning och torkning av maskiner och anordningar.

Flodesindikering

Se bild F.

Flödesindikeringen lyser nar behällaren ar full aller om det ar stopp i sugslangen.

After användning

Se bild G.

1. Rulla ihop nätkabel och sugslang.
2. Stoppa in tillbehören i tillbehörfsfacket.

Transport och forvaring

1. Stäng forreglingarna på dammsugarens överdel före transport.
2. Tänk på dammsugarens vikt, särskilt med fylld smutsbehällare.
3. Luta inte dammsugaren när det finns vätska i smutsbehällaren.
4. Forvara dammsugaren i torrt och frostfritt utrhythmme.

4 Felsökning och reparation

Störning Orsak Åtgård
Försämrad sueffekt Locket inte helt stängt Stäng locket
	Filtret igensatt Rengör
	Filterpåsen full Byt ut
	Behällaren full Töm
	Motorskyddsfiltret igensatt Rengör
	Munstycke, rör erller slang Rengör
	igensatta
Dammsugaren en startup inte Nätkontakten sitter inte i uttaget Sätt i kontakt
	Nätet spänningslöst Kontrollera säkringen
	Nätkabeln defekt Byt ut
	Vattengivare/flottör har orsakat avständning	Töm behällare
	Omkopplaren i läge A	Ställ omkopplaren i läge I
Dammsugaren startup inte;när elverktyget startas	Elverktyget ar inte anslutet till dammsugaren	Sätt i kontakten i uttaget på dammsugaren
	Omkopplaren inte i läge A	Ställ omkopplaren i läge A

Gör inga ytterligare ingrepp,utan kontakta kundtjänst.

5 Underhäll

Se bilderna H-I-J-K.

Vid unterhäll och rengöring ská dammsugaren hanteras på att sändant satta att underhällspersonal och andrapersoner inte utsats for fara.

Endast fordammsugareidammklassL

Vid underhäll av användaren maste dammsugaren

-tasär,
-rengoras och
underhallas

så langt det ar genomforbart, utan att det därigenom uppstär risker for underhällspersonalen och andra personer.

Följ de avsedda forsiktighetsatgärderna

Rengoringforedemonteringen,
- Se till att det finns filtrad tvängsventilering på den platsen)där dammsugaren demonteras,
Rengoring av skötselområdet och
-Lamplig personlig skyddsutrustning.

Låt fackpersonal göra en teknik kontroll minst en gäng per År, t.ex. avseende filterskada, lufttähet hos dammsugaren och kontrollanordningarnas Funktion.

Smutsiga foremål

När unterhälls- och reparationsarbeten genomfors måste alla smutsiga foremål som inte har blivit tillräckligt rena tas bort. Sādana foremål måste bortskaffas iogenomsläppliga forpackningar som stämmer överens med de gällande bestammelserna für bortskaffandet av sādant avfall.

Töm behällaren

Endast tillatet vid damm med arbetsplatsgransvarden >1mg / m^3

1. Stäng av dammsugaren, dra ur nätkontakten.
2. Oppna Iåsen.
3. Ta av lock och sugslang frän behällaren.
4. Vält ur behällaren.

Byt ut filterelement

Se bilderna J.

1. Stäng av dammsugaren, dra ur nätkontakten.
2. Oppna Iåsen.
3. Ta av lock fran behaillaren.
4. Lossa lasskruven.
5. Ta bort filterelementet.
6. Skjut ny filterpatronen rakt till anslaget over kapan.
7. Dra at sakringsskruven.

Avfallshantering av filterpatroner, filterpasar och avfallspar

Kassera filterpatroner, filterpäsar och avfallspaasar i overensstammelse med gällande nationella foreskrifter.

Rengöring

Rengör inte dammsugaren med högtryckstvätt. Använd en fuktig trasa och milt rengöringsmedel vid rengöring. Syra, aceton och Lossningsmedel kan skada dammsugarens komponenter.

Rengör filterpatronen regelbundet och se till att lamellerna inte skadas. Sätt inte tillbaka en filterpatron som rengjorts med vatten forränden har torkat welt. Rengör eller torka inte filterpatronen med tryckluft.

6 Avfallschantering

Gamla apparater innehaller värdefulla material vilka lampar sig for Återanvändning. Lagg inte dammsugaren i det vanliga hushállsavfallet, utan bortskaffa den på lámpligt satt, t. ex. på din kommunala miljostation.

7 Originaltillbehör

Beskrivning Beställingsnr.	NSG 14.. / LD 14.. / ADL 14.. Beställingsnr.	NSG ARDL 14..
Filterpatron FP 3600 4111729
Filterpatron FPP 3600 415109 (540986)
Filterpatron FPPR 3600 413464 (529776)
Filterpatron FPPR 7200 413372

8 Tekniska data

		NSG uClean 14..		NSG uClean LD 14..	NSG uClean ADL / ARDL 14..
Spanning V 220-240 110 220-240 220-240
Frekvens Hz 50/60 50/60 50/60 50/60
Anslutningseffekt (max.) W		1400	1400	1400	1400
Skyddsklass		II ☑		II ☑	I ⊙
Luftflöde: vid fläkten m3/h		248,4	174	248,4	248,4
Luftflöde: vid slangen m3/h		147	128	147	147
Undertryck: vid fläkten kPa		26	21	26	26
Undertryck: vid slangen kPa		20	20	20	20
Filterya cm2		2950	2950	2950	2950 / 3400
Bullernivå dB(A)		85	85	84	85
Nätanslutningskabel: Typ		H05VV-F 2x1,0	H05VV-F 3G1,5	H05VV-F 2x1,0 H05VV-F 3G1,5
Nätanslutningskabel: Längd m		8	8	12	8
		Behällarens volym I		Dimensioner cm (l x b x h)	Vikt kg
NSG 1420		20		41,7 x 39 x 55	8,9
NSG 1432		32		41,7 x 39 x 64	9,3
NSG 1445		45		48,3 x 48,3 x 79	12,4
NSG LD-1422		22		46,1 x 43 x 57	10,3
NSG LD-1420		20		42,5 x 39 x 55	9,2
NSG LD-1432		32		42,5 x 39 x 64	9,5
NSG LD-1435		35		46,1 x 43 x 70,3	11,0
NSG LD-1445		45		48,3 x 48, x 79	12,8
		Behçllarens volym I		Dimensioner cm (l x b x h)	Vikt kg
NSG ADL-1420 20 42,5 x 39 x 55 8,9
NSG ADL-1432 32 42,5 x 39 x 64 9,3
NSG ADL-1445 45 48,3 x 48,3 x 79 12,6
NSG ARDL-1420 20 42,5 x 39 x 55 9,8
NSG ARDL-1432 32 42,5 x 39 x 64 10,2
NSG ARDL-1435 35 46,1 x 43 x 70,3 11,8
NSG ARDL-1445 45 48,3 x 48,3 x 79 13,3
NSG ARDL-1455 KFG 55 53 x 51 x 99 20,0

IP24 C

9 EG-forsakran om overensstammelse

EG-försakran om överensstämme
Härmed försakrar vi att nedanstående betecknade maskin iändamål och konstruktion samt i den av oss levererade versionen motsvarar EU-direktivens tillämpliga grundläggande sakerhets- och hälsokrav. Vidändringar på maskinen som inte har godkönts av oss blirenna överensstämelseförklaring ogiltig.
Produkt: Dammsugare für vát och torr användning
Typ: NSG
Maskinens konstruktionmotsvarar följande gällandebestämmelser:	EG-maskindirektiv 2006/42/EGEG-direktiv om elektromagnetisk kompatilitet 2014/30/EURoHS 2011/65/EU
	DIN EN 60335-1(VDE 0700-1):2012-10; EN 60335-1:2012DIN EN 60335-1 Ber.1 (VDE 0700-1 Ber.1):2014-04;EN 60335-1:2012/AC:2014; EN 60335-1:2012/A11:2014DIN EN 60335-1/A13 (VDE 0700-1/A13):2018-07EN 60335-1:2012/A13:2017DIN EN 60335-2-69 (VDE 0700-69):2015-07; EN 60335-2-69:2012DIN EN 62233 (VDE 0700-336)2008-11; EN 62233:2008DIN EN 62233 Ber.1 (VDE 0700-366 Ber.1):2009-04; EN 62233 Ber.1:2008
	DIN EN 55014-1 (VDE 0875-14-1):2018-08; EN 55014-1:2017DIN EN 55014-2 (VDE 0875-14-2):2016-01; EN 55014-2:2015Anforderungen der Kategorie I & II / Requirements of category I & IIDIN EN 61000-3-2 (VDE 0838-2):2015-03; EN 61000-3-2:2014DIN EN 61000-3-3 (VDE 0838-3):2014-03; EN 61000-3-3:2013
Dokumentationsbefullmängtigad: ELECTROSTAR GmbH, Hans-Zinser-Straße 1-3, 73061 Ebersbach/Fils, Germany
Carsten GresserHead of Quality Assurance
