HASZNÁLATI ÚTMUTATÓ NSG uClean LD1420 Starmix

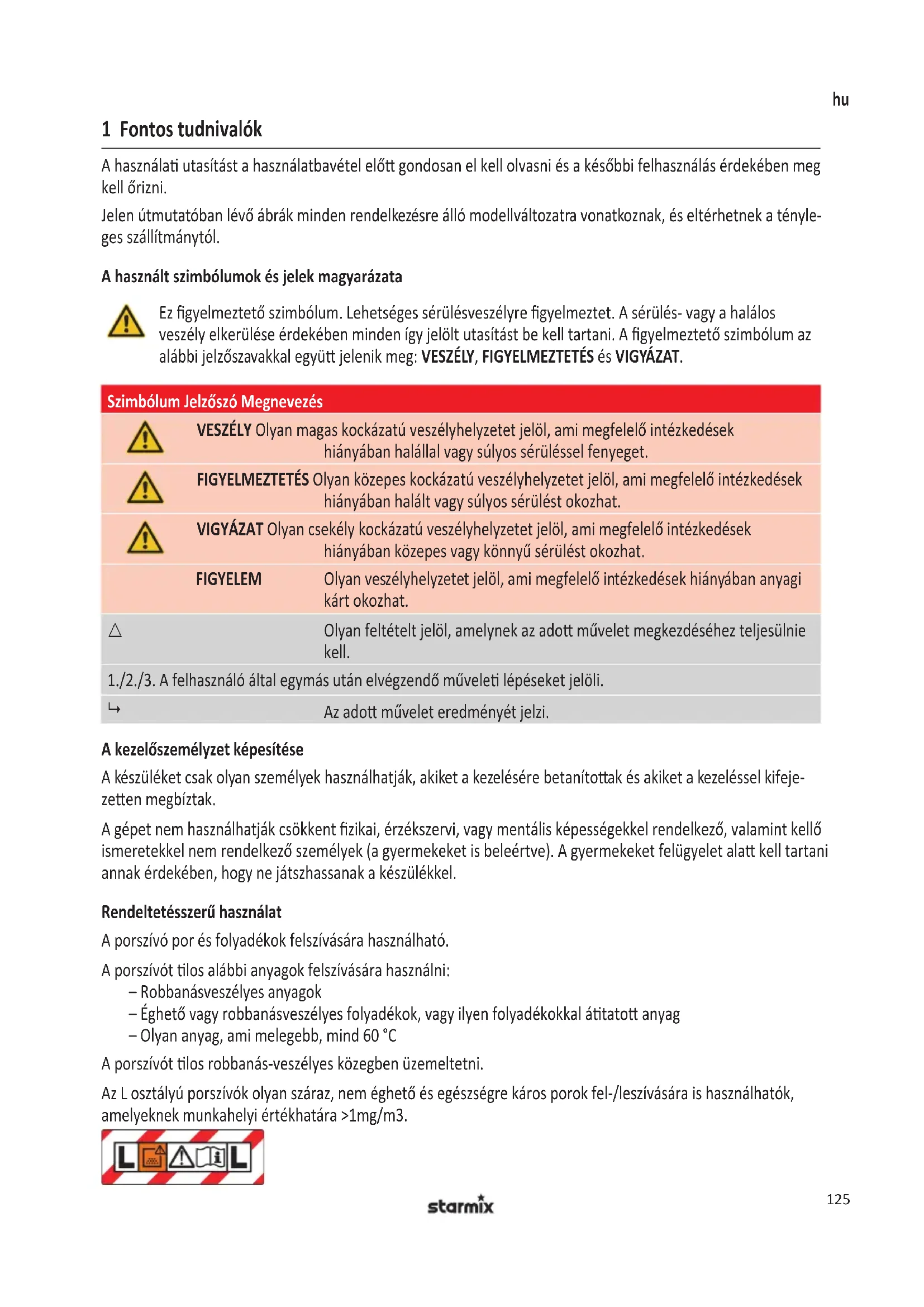

A hasznalatiutasitastahasznalatabavetel elott gondosan el kell olvasni es a kesobbi felhasznalas erdekuben meg kell orizni.

Jelen utmutatóban levő abrák minded rendelkezésre alló modellváltozatra vonatkoznak, és elterhetnek a tényleges szallitmánytól.

A hasznalt szimbólumok és jelek magyarázata

Ez figyelmetzto szimbólum. Lehét séges sérulésveszélyre figyelmeztet. A sérulés- vagy a halálos veszely elkerülese érdekében minded igy jalölt utasítást be kell tartani. A figyelmetzto szimbólum az alábbi jelzőszavakkal együtt jelenik meg: VESZÉLY, FIGYELMEZTETÉS és VIGYÁZAT.

Szimbóolum Jelzószó Megnevezés

VESZÉLY Olyan magas kockázatu veszélyhelyzetet jelöl, ami megfelelo intézkedések hianyaban halállal vagy súlyos sérülésell fenyeget.

FIGYELMEZTETÉS Olyan kozepes kockázatus veszelyhelyzetet jerol, ami megfelelo intézkedések hiányaban halált vagy sulyos serulést okozhat.

VIGYÁZAT Olyan csekély kockázatu veszélyhelyzetet jelö, ami megfelelo intézkedesek hianyaban kozepes vagy konnyu sérulést okozhat.

FIGYELEM

Olyan veszélyhelyzetet jeröl, ami megfelelo intézkedesek hiányaban anyagi kárt okozhat.

Olyan feltételt jal, amelynek az adott muvelet megkezdéséhez teljesülnie kell.

1./2./3. A felhasznaló által egymás után elvégzendo muveleti lépèseket jalöli.

Az adott muvelet eredményet jerzi.

A kezeloszemelyzet képesitése

A keszüléketCsak oylan szemelyek hasznalhatjak, akiet a kezelésere betanitottak es akiet a kezelésell kifejezetten megbiztak.

A gépet nem hasznalhatjak csökkent fizikai, érzékszervi, vagy mentalis képességekkel rendelkező, valamint kello ismeretekkel nem rendelkező személyek (a glyermekeket is beleertve). A glyermekeket felügyelet alatt kell tartani annak érdekében, hogy ne jatszhassanak a készülékkel.

Rendeltetesszeru hasznalat

A porszivo por és folyadékok felszivására használható.

A porszivó tilos alábbi anyagok felszívasára használni:

• Robbanásveszélyes anyagok
• Eghetó vagy robbanásveszélyes folyadékok, vagy ilyen folyadékokkal átitatott anyag
  -Olyan anyag, ami melegebb, mind 60^

A porszivot tilos robbanas-veszelyes kozegben uzemeltetni.

Az L osztalyu porszivok olyan szaraz, nem éghetó és egészségre káros porok fel-/leszivására is hasznalhatók, amelyeknek munkahelyi ertékhatára >1mg / m3

hu

Az L porosztálynak meg nem felelo porszívok,Csak veszélytelen porok fel-/leszivására használtók.

A porszivócsak felügyelet mellett szabad használni. Tilos a porszívóra lépní vagy ulni.

Kialakitásanak megfeleloen a keszülek kozületi felhasznalárszolgál, ennek megfeleloen peldául szallodákban, iskolákban, kórházakban, gyárakban, uzletekben, irodákban és berleményekben hasznalhato.

A gyartó nem feel azokér t a károkér, amelyek a rendeltétésellenes vagy szakszerutlen kezelés vagy szakszerutlen javitás miatt kovetkeznek be.

Ki kell zární az áramútesveszélyt

A feszültsegnek a típustáblán a halózati feszültseggel egyeznie kell. A porszívótCsak megfeleloenbiztositott konnektorhoSzabadcsatlakoztatni.

A halózati csatlakozó-vezetéket tilos éles peremek felett huzni, megtörni vagy beszorítani. Sérult halózati csatlakozó-vezetékeketCsak a Muszaki adatok fepezetben megadottak szerint szabad cseréni.

A porszivot es tartozekait az alabbi esetakben tilos uzembe helyezni:

• A halózati csatlakozóvezéték vagy a hosszabbíto-kábel sértl vagy szakadt.
• A porszívo lathoan sérult, pl. a haz repedései miatt.
  -Nem lathato hiba gyanuja eseten, pl. zuhanas utan.

Az alabbi esetakben a porszivot ki kell kapcsolni és a halózati csatlakozó tki kell huzni:

-Hab vagy folyadek kilépésé esétén
- Hosszabb munka-megszakitás és minded hasznalat után
- Minden karbantárs vagy átszerelés elött

A kihuzás soránCsak a halózati csatlakozót szabad meghuzni,és soha nem magat a gezetéket. A halózati csatlakozót tilos nedves kézzel megfogni.

A porszivot esoben vagy viharban tilos szabad eg alatt kinyitni. A fedel besejét mindig szarazon kell tartani.

Csak a porszivóval együtt szállitott vagy a használatiutasításban meghatározott kefék szabad használni. Más kefék használata hárányosan befolyásolhatja a biztonságot. Az elektromos kefék nem érhetnek a halózati csatlakozókabelhez.

Uzem kozben fellepo veszelyek elkerulese

Csak L porosztályú porszívóknál: A távoź levego helyiségbe történő visszavezetése eseten ügyelni kell a megfelő légcsere-arányra (figyembe venni a hatályos nemzeti előirásokat).

A kezeloszemelyzetet a munka elott az alabbi pontokrol tajekoztatni kell:

Porszivo kezelése
-A felszivni kivistanyag veszelyei
-A felszivni kivistanyagbiztonsagoseltavolitasa

A fuvofunkció zart helyiségben nem hasznalhato. Csak tiszta szivotomlovel szabad dolgozni. Tilos egészségre veszelyes porokat felkavarni. A porokat tilos belegezni.

Éelemiszer-feldolgozó üzemben való használatnól: A csiraképzódés megelózěse érdekében használat után azonnal meg kell tiszitani és le kell fertötlenǐteni a porszívót.

Veszély elkerülèse karbantartás és javítás során

JavitasokatCsak szaksemelyzet vegezhet. Csak eredeti potalkatrzeseket es tartozekokat szabad hasznalni.

2 Az elso hasznalatbavetel elott

Osszeszerelés

LásdaB.abrát.

1. A kicsomagolás során ügyelni kell a keszülék teljességere.
2. Szallitasi károkat azonnal jelenteni kell a kereskedonek.

3 Üzemeltetes

Minden üzembe helyezés elott figylembe venni

Biztositani kell az alabbi felteletek teljesulését:

Porszivo, halozati csatlakozovezetek, szivotomlo es a tartozekok epek.

Minden szuro behelyezve es nem sereult.

Uzemmodok

Üzemmód (kialakístól fuggöen) Megnevezés Kapcsolóállás
Ki Konnektor, feszültseg alatt 0
Be Konnektor feszültseg alatt, manuális	I
Uzem
Minimális szívóteljesítmény Porszívo csekély teljesítménnyel működik	ECO
Maximális szívasi teljesítmény Porszívo maximális teljesítménnyel működik	MAX
Készenléti üzem bekapsoló automatikával, fokozatmentes fordulatszám-szabályozóval ECO-MAX	A porszívót az elektramos szerszám kapcsolja be és ki
Készenléti üzem bekapsoló automatikával, fokozatmentes fordulatszám-szabályozóval ECO-MAX, automatikus szúróítisztítással	Csökkenő szívásteljesítmény esétén a munkaszünetekben (= kikapsolt elektramos szerszám) a szúróítisztítása zajlik

Automatikus tiszitás (a felszereltségtóf fuggöen)

A porszivo elektromagneses szurotisztitóval rendelkezik, ami automatikusan lerázza a szurópatron felületére tapadó port.

Száraz anyagok szívása

Szükséges felszerelés Megjegyzések
Főszűró (szűrőpatron) A porszívónak, szűrőnek és a tartozékoknak száraznak kellenniük.A nedes és száraz porszívózás gyakori ványtása esétén különfőszűrótt kell használni.
Szűrósák a felszívándó finom szemcsésanyagok pormentes ártalmatlanításához	Korom, cement, gipsz, liszt vagy hasonló porokfelszívásához: A szűrósákot a kosztartályba kell behelyeznihogy a por ne ragadjon rá és ne kérgesedjen.
Tartozékok használati területtől fuggően

1. Kivist uzemmod beallitasa a kapcsolóval.

Porszivo szivasra kesz.

1. A szívórö beállításához az alábbi lehetósegek kozul kell választani (felszereltségtól fuggöen):

2. A kapcsolót ECO állásba helyezni

3. A fordulatszámot a kapcsolóval be kell allitani
4. Mellekvego-tolattyu beallitasa markolaton

Folyadékok szívása

Folyadékmennyiség Szükséges felszerelés
Kis mennyiségū folyadék Fõszürő (szürrópatron)	Vízfúvóka
Nagy mennyiségū folyadék Fõszürő (habanyag)	Vízfúvóka

1. A szúrozsákot folyadékok felszivása elott ki kell venni a kosztartályból.
2. A markolat mellekvego-tolattyujat kissi kell nyitni.
3. A kapcsolot I allasba helyezni.

A porszivo kikapcsolasa el'tt:

1. A szivokát ki kell venni a folyadékból.

A szivotomloben marado viz a tartalyba kerul es nem folyhat ki.

A szívóteljesítény hirtelen megszünésé és a motor-fordulatszám fokozódása esétén (megváltozott motorhang) az uzószelep megszakította a szívasi folyamatot: A tartály megtelt.

1. Porszivo kikapcsolasa.
2. Kosztartaly és szürópatron urítese.

Elektromos szerszám csatlakoztatása

Lásda C. abrát.

A be-/kikapcsoló automatikás porszívók (A kapcsolóállás) csatlakozó-aljzata elektramos szerszámok csatlakoztatára szolgál. A porszívót az elektramos szerszám kapcsolja be és ki. 0 kapcsolóállásban a konnektort hosszabbíto-kabelként lehet használni, pl. lampához.

Csatlakozásí érték: Porszívó + elektromos szerszám = max. 16 A (az érték az adott nemzeti valtozattól fugg, mészaki adatokat figylembe kell venni).

FIGYELMEZTETÉS!

A porszivo csatlakozó-aljzata mindig feszültseg alatt all.
Sérulésveszély automatikusan indulo elektromos szerszám miatt.

1. A cisatlakoztatas elott: Elektromos szerszam kikapcsolasa.

Smart Stop

LásdaD.abrát.

1. Labbal fekezzen be.

A porszivo már nem tud elgurulni.

A Smart Stop az alábbi funkciókkal rendelkezik:

A szennytartály urítésé szolgálo markolat
-Rampafunkcio az akadalyokon valo atjarashoz

Fúvó Funkcio

Lásd az E. abrát.

Fuvofunkcio gépek és berendezesek tiszttatasahoz, portalanitatasahoz és szaritasasahoz.

Térfogatáram kijelzese

Lásd: F. ábra.

Teli tartálynal vagy a szivotmól eltomódsénél világít a terfogatáram kijelzǒje.

A munka után

Lásd az G. abrát.

1. A halózati csatlakozóvezéték és szívótomlőt fel kell tekerni.
2. A tartozékokat a tartozék-tárolóba kell helyezni.

Szallitás és tárolás

1. Szallitas elott a porszivo felso reszenek reteszeit le kell zarni.
2. A porszivo tomegot, kulonosen feltolttokt kosztartaly eseten mindenkeppen figylembe kell venni.
3. A porszivot tilos megdonteni, ha folyadek van a kosztartalyban.
4. A porszivot szaraz és fagmentes helyen, belterben kell tarolni.

4 Hibakeresés és -javítás

Zavar Ok Elhárítás
Szívóteljesítmény csökkenése Fedél nincs rendesen zárva Fedél zárása
	Szűrő koszos Tisztítás
	Szűrózsák megtelt Csere
	Tartály tele Kiürítés
	Motorvédő szűrő eldugult Tisztítás
	Fúvóka, csövek vagy tömlő Tisztítás eldugult
A porszívő nem indul Hálózati csatlakozó nincs a konnektorban	Bedugás
	Hálózat feszültseg-mentes Biztosíték Ellenőrzésé
	Hálózati csatlakozókábel sérült Kicseréltetés
	Vízerékelő / úszó kikapcsolt Tartály kiürítésé
	Kapcsoló A allysban Kapcsoló T allysban
A porszívő az elektromos szerszám bekapcsolása esétén nem indul	Az elektromos szerszám nincs a porszívő konnektorába bedugva Kapcsoló nincs A allysban

Nem szabad további beavatkožast végezni, hanem kapcsolatba kell lépní az ügyfélszolgálattal.

5 Karbantartás

LásdaH-I-J-Kábrat.

Karbantartás es tiszítás esétén a porszívót úgy kel kezelni, hogy ne jelentsen veszélyt a karbantartó személyzet és masok szárá.

Csak L porosztalyu porszivoknali

A karbantartáshoz a felhasznaló a porszivó

• szedje szét,
• tisztoi sa meg es
  tartsa karban,

amennyiben ez végrehajthato, és nem veszélyezteti a karbantartó személyzet et és más személyeket.

Tartsa be a megfelőBiztonságirendszabályokat.

A leszerelés elotti tiszitías.
Gondoskodjon arrol, hagy a porszivo szetszerelési helyénBiztositott legyen azsurt kenysszersellozes.
Gondoskodjon a karbantartasi terulet tisztan tartasarol es a
-Megfeló személyi védofelszerelésról.

Évente legalabbgyszer szakszemélyzettel muszaki Ellenörzést kell végeztetni, pl. a szuró sérülse, a porszivo legzárasa es az ellenorzó-szerkezetek muködese tekintétuben.

Tisztitatlan tárgyak

A karbantartás vagy javítás vegrehajtásanál az összes oyan tiszítatlan tárgyat, amit nem lehet kielegítöen meg-tisztítani, ártalmatlanítani kell. Az ilyen tárgyakat legmentedesen záró tasakokba kell tenni, ennek során tartsa be az ilyen hulladékok kezelésere vonatkozó elóirásokat.

A tartály kiürítese

Csak az ilyen poroknál engedélyezett: munkahelyi ertékhatára >1mg / m^3 .

1. Kapcsolja ki a porszivot, huzza ki a halozati csatlakozót.
2. Nyissa ki a reteszeket.
3. Vegye el a fedelet es a szivotomlot a tartalyrol.
4. Pattintsa ki a tartalyt.

A szuropatron csereje

Lásd az J. abrát.

1. Kapcsolja ki a porszivot, huzza ki a halozati csatlakozót.
2. Nyissa ki a reteszeket.
3. Vegye el a fedelet a tartalyrol.
4. Sicherungsschraube offen.
5. A szuropatron levetele.
6. Vezesse utkozesig uy az szuropatron betetet egyenesen az haz folé.
7. Húzza meg a rögzító csavart.

Szurópatronok, szurószákok vagy hulladékzelő szákok ártalmatlanítása

A szuropatron, szurozsakot vagy a hulladekkezlo zsakot a nemzeti elorasoknak megfeleloen kell artalmatlanitani.

Tisztlitas

A porszivot nem szabad nagynyomásu tiszítóval tiszítani. A tiszításhozCsak nedves kendőtés enyhe tiszító-szent szabad használni. A sav, aceton es az oldószer kimarhatja a porszívo alkatrészeit.

Rendszeresen meg kell tisztitani a szuropatron, amelynek soran a lamellakat nem szabad megserteni. A nedvesen megtisztitott szuropatronCsak akkor szabad visszahelyezni, ha már teljesen megszaradt. A szuropatron nem szabad suriétten levegővel tisztitani vagy szaritani.

6 Eltávolítás

A régi készülékek értékes anyagokat tartalmaznak, amik alkalmasak az ujrahasznosítára. A porszívôt ne keverje a normal háztartási szemét koź, hanem adja le a megfelelo gyújtóhelyen, pl a városi hulladékzelő vallalatnál.

7 Eredeti tartozékok

Megnevezés Rendelési szár

NSG uClean 14../LD 14../ADL 14..

Rendelési szám

NSG uClean ARDL 14..

Szuropatron FP 3600 411729

Szuropatron FPP 3600 415109 (540986)

Szuropatron FPPR 3600 413464 (529776)

Szuropatron FPPR 7200 413372

8 Muszaki adatok

		NSG uClean 14..		NSG uClean LD 14..	NSG uClean ADL / ARDL 14..
Feszültseg V 220-240 110 220-240 220-240
Frekvencia Hz 50/60 50/60 50/60 50/60
Teljesítményfelvete (max.) W		1400	1400	1400	1400
Védettségi fok		II☑		II☑	I ☐
Levegő-terfogatáram: a fúvókán	m³/h	248,4	174	248,4	248,4
Levegő-terfogatáram: a tomlón	m³/h	147	128	147	147
Vákuum: a fúvókán	kPa	26	21	26	26
Vákuum: a tomlón	kPa	20	20	20	20
Szűrő felülete	cm²	2950	2950	2950	2950 / 3400
Zajszint	dB(A)	85	85	84	85
Hálózati csatlakozó vezéték: Típus		H05VV-F 2x1,0	H05VV-F 3G1,5	H05VV-F 2x1,0	H05VV-F 3G1,5
Hálózati csatlakozó vezéték: m Hossz		8	8 12	8

	Tartály térfogata l	Méretek cm (h x s x m)	Tömeg kg
NSG 1420	20	41,7 x 39 x 55	8,9
NSG 1432	32	41,7 x 39 x 64	9,3
NSG 1445	45	48,3 x 48,3 x 79	12,4
NSG LD-1422	22	46,1 x 43 x 57	10,3
NSG LD-1420	20	42,5 x 39 x 55	9,2
NSG LD-1432	32	42,5 x 39 x 64	9,5
NSG LD-1435	35	46,1 x 43 x 70,3	11,0
NSG LD-1445	45	48,3 x 48, x 79	12,8
NSG ADL-1420	20	42,5 x 39 x 55	8,9
NSG ADL-1432	32	42,5 x 39 x 64	9,3
NSG ADL-1445	45	48,3 x 48,3 x 79	12,6
NSG ARDL-1420	20	42,5 x 39 x 55	9,8
NSG ARDL-1432	32	42,5 x 39 x 64	10,2
NSG ARDL-1435	35	46,1 x 43 x 70,3	11,8
NSG ARDL-1445	45	48,3 x 48,3 x 79	13,3
	Tartály térfogata I	Méretek cm (h x s x m)	Tömeg kg
NSG ARDL-1455 KFG 55 53 x 51 x 99 20,0

IP24 C

9 Hasonlósági nyilatkozat

Hasonlósági nyilatkozat
Ezennel tanúsítjuk, hogy az alábbiakban megnevezett gép tervezésé és építési MODja alapján az általunkforallalomba hazott kivittelben megfelel az EK irányelvek vonatkozó, alapvető biztonsági és egészségügyikövetelményeinek. A gép jováhagyásunk nélkül történő módosítása esetén ez a nyilatkozat elvesstíérvenyességet.
Termék: Szívóberendezés nedves és száraz alkalmazásra
Típus: NSG
A készülék telepítésé megfelelaz alábbi idevonatkozóhatározatoknak:	EC-gépekre vonatkozó irányelvek, 2006/42/EKC-irányelvek EMV 2014/30/EURoHS 2011/65/EU
	DIN EN 60335-1(VDE 0700-1):2012-10; EN 60335-1:2012DIN EN 60335-1 Ber.1 (VDE 0700-1 Ber.1):2014-04;EN 60335-1:2012/AC:2014; EN 60335-1:2012/A11:2014DIN EN 60335-1/A13 (VDE 0700-1/A13):2018-07EN 60335-1:2012/A13:2017DIN EN 60335-2-69 (VDE 0700-69):2015-07; EN 60335-2-69:2012DIN EN 62233 (VDE 0700-336)2008-11; EN 62233:2008DIN EN 62233 Ber.1 (VDE 0700-366 Ber.1):2009-04; EN 62233 Ber.1:2008
	DIN EN 55014-1 (VDE 0875-14-1):2018-08; EN 55014-1:2017DIN EN 55014-2 (VDE 0875-14-2):2016-01; EN 55014-2:2015Anforderungen der Kategorie I & II / Requirements of category I & IIDIN EN 61000-3-2 (VDE 0838-2):2015-03; EN 61000-3-2:2014DIN EN 61000-3-3 (VDE 0838-3):2014-03; EN 61000-3-3:2013
A dokumentációrt felelószechemély:	ELECTROSTAR GmbH, Hans-Zinser-Straße 1-3, 73061 Ebersbach/Fils, Germany
Caroke freew20.08.2019	Carsten GresserHead of Quality Assurance
