BRUKSANVISNING MOF96E ELU

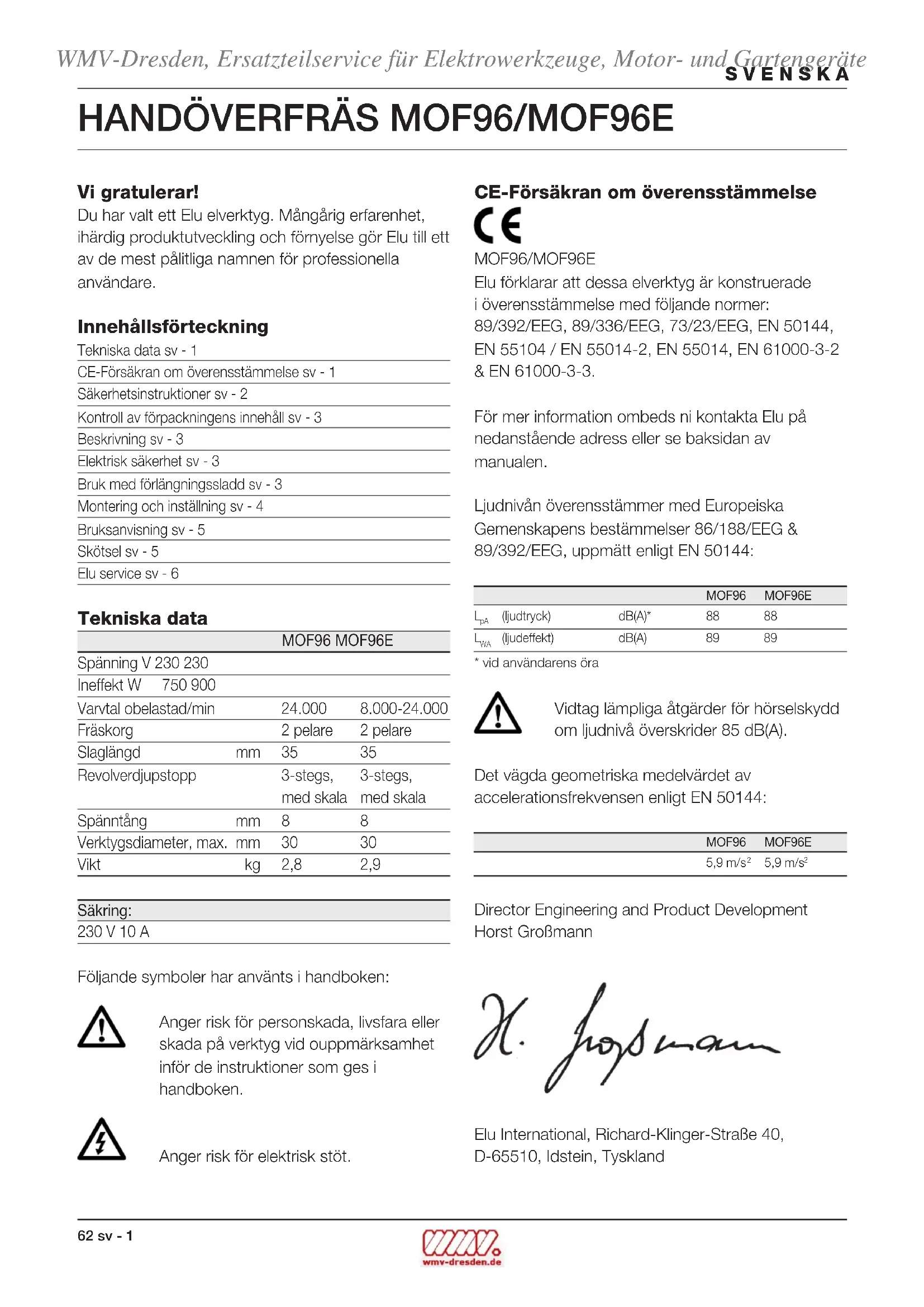

Vi gratulerar! Du har valt ett Elu elverktyg. Mångårig erfarenhet, ihärdig produktutveckling och förnyelse gör Elu till ett av de mest pålitliga namnen för professionella användare. Innehållsförteckning Tekniska data sv - 1 CE-Försäkran om överensstämmelse sv - 1 Säkerhetsinstruktioner sv - 2 Kontroll av förpackningens innehåll sv - 3 Beskrivning sv - 3 Elektrisk säkerhet sv - 3 Bruk med förlängningssladd sv - 3 Montering och inställning sv - 4 Bruksanvisning sv - 5 Skötsel sv - 5 Elu service sv - 6 Tekniska data

Spänning V 230 230 Ineffekt W 750 900 Varvtal obelastad/min 24.000 8.000-24.000 Fräskorg 2 pelare 2 pelare Slaglängd mm 35 35 Revolverdjupstopp 3-stegs, 3-stegs, med skala med skala Spänntång mm 8 8 Verktygsdiameter, max. mm 30 30 Vikt kg 2,8 2,9 Säkring: 230 V 10 A Följande symboler har använts i handboken: Anger risk för personskada, livsfara eller skada på verktyg vid ouppmärksamhet inför de instruktioner som ges i handboken. Anger risk för elektrisk stöt. CE-Försäkran om överensstämmelse

Elu förklarar att dessa elverktyg är konstruerade i överensstämmelse med följande normer: 89/392/EEG, 89/336/EEG, 73/23/EEG, EN 50144, EN 55104 / EN 55014-2, EN 55014, EN 61000-3-2 & EN 61000-3-3. För mer information ombeds ni kontakta Elu på nedanstående adress eller se baksidan av manualen. Ljudnivån överensstämmer med Europeiska Gemenskapens bestämmelser 86/188/EEG & 89/392/EEG, uppmätt enligt EN 50144:

(ljudeffekt) dB(A) 89 89* vid användarens öra Vidtag lämpliga åtgärder för hörselskydd om ljudnivå överskrider 85 dB(A). Det vägda geometriska medelvärdet av accelerationsfrekvensen enligt EN 50144: MOF96 MOF96E5,9 m/s 5,9 m/s

Director Engineering and Product Development Horst Großmann Elu International, Richard-Klinger-Straße 40, D-65510, Idstein, Tyskland WMV-Dresden, Ersatzteilservice für Elektrowerkzeuge, Motor- und Gartengerätesv - 2 63 SVENSKA Säkerhetsinstruktioner Innan Du börjar använda maskinen, tag några minuter i anspråk för att läsa igenom bruksanvisningen. Spara bruksanvisningen lättillgängligt, så att alla som använder maskinen har tillgång till bruksanvisningen. Förutom nedanstående instruktioner, följ alltid Arbetarskyddsstyrelsens regler. VARNING! När man använder elverktyg skall dessa grundläggande säkerhetsinstruktioner alltid följas för att minska risken för elektriska stötar, personskada och brand. 1 Använd hörselskydd Ljudnivån vid bearbetning av olika material kan variera, ibland överstiger nivån 85 dB(A). För att skydda Dig själv, använd alltid hörselskydd. 2 Håll arbetsområdet i ordning Nedskräpade ytor och arbetsbänkar inbjuder till skador. 3 Tänk på arbetsmiljöns inverkan Utsätt inte elverktyg för regn. Använd inte elverktyg på fuktiga eller våta platser. Ha bra belysning över arbetsytan. Använd inte elverktyg i närheten av lättantändliga vätskor eller gaser. 4 Skydda Dig mot elektriska stötar Undvik kroppskontakt med jordade delar (t.ex. rör, radiatorer, spisar, kylskåp). Vid extrema arbetsförhållanden (t.ex. hög fuktighet, uppkomst av metalldamm osv.) kan den elektriska säkerheten ökas med koppling av en skiljetransformator eller en jordfelsbrytare. 5 Utom räckhåll för barn Se till att verktyget och sladden förvaras utom räckhåll för barn. Personer under 16 år får inte arbeta med verktyget på egen hand. 6 Förvara verktyg säkert När elverktyget inte används skall det förvaras på ett torrt, högt placerat ställe, inlåst, utom räckhåll för barn. 7 Överbelasta inte elverktyg Du arbetar bättre och säkrare inom det angivna effektsområdet. 8 Använd rätt elverktyg Tvinga inte elverktyget att göra arbeten som är avsedda för kraftigare verktyg. Använd inte elverktyg för ändamål de inte är avsedda för: använd t.ex. inte handcirkelsåg för att såga av kvistar eller vedträ. 9 Klä Dig rätt Bär inte löst hängande kläder eller smycken. De kan fastna i rörliga delar. Gummihandskar och halkfria skor rekommenderas vid utomhusarbeten. Använd hårnät om Du har långt hår. 10 Använd skyddsglasögon Använd skyddsglasögon för att förhindra att damm blåser in i Dina ögon vilket kan förorsaka skada. Om mycket damm uppstår använd även ansiktsmask. 11 Misshandla inte sladden Bär aldrig verktyget i sladden och använd inte sladden för att ta ut kontakten från uttaget. Utsätt inte sladden för hetta, olja eller skarpa kanter. 12 Sätt fast arbetsstycket Använd skruvtvingar eller ett skruvstycke för att hålla fast arbetsstycket. Det är säkrare än att använda handen och Du får bägge händerna fria för arbetet. 13 Sträck Dig inte för mycket Se till att Du alltid har säkert fotfäste och balans. 14 Sköt tillbehören med omsorg Håll tillbehören skarpa och rena. Följ instruktionerna beträffande skötsel och byte av tillbehör. Kontrollera elverktygets sladd regelmässigt och få den reparerad hos en erkänd fackverkstad om den är skadad. Kontrollera förlängningssladdar regelmässigt och byt ut dem om de är skadade. Håll handtagen torra, rena och fria från olja och fett. 15 Ta ut kontakten från uttaget när elverktyg inte är i bruk, innan service och vid byte av verktyg såsom sågklinga, borr och fräs. 16 Tag bort nycklar Kontrollera att nycklar och justerverktyg har tagits bort från elverktyget innan det startas. 17 Undvik oavsiktlig inkoppling Bär inte anslutna elverktyg med fingret på strömbrytaren. Se till att strömbrytaren är frånslagen när Du ansluter stickkontakten till uttaget. 18 Förlängningssladdar utomhus Utomhus skall förlängningssladdar endast användas som är tillåtna för utomhusbruk och märkta för detta. 19 Var uppmärksam Titta på det Du gör. Använd sunt förnuft. Använd inte elverktyget när Du är trött. WMV-Dresden, Ersatzteilservice für Elektrowerkzeuge, Motor- und GartengeräteSVENSKA 64 sv - 3 20 Kontrollera elverktyget för skador innan Du ansluter sladden till vägguttaget Innan fortsatt användning av elverktyget skall eventuellt skadade skyddsanordningar och andra defekta delar kontrolleras noggrant för att fastställa om det kommer att fungera riktigt och utföra den avsedda funktionen. Kontrollera att de rörliga delarna fungerar oklanderligt och inte klämmer, att inga delar är brutna, att alla delar är riktigt monterade och att andra förhållanden som kan påverka driften stämmer. En skyddsanordning eller annan del, som är skadad, skall repareras eller bytas ut av en erkänd fackverkstad, om ej annat anges i bruksanvisningen. Felaktiga strömbrytare måste bytas hos en fackverkstad. Använd inte elverktyget om strömbrytaren inte kan kopplas till eller från. 21 För Din personliga säkerhet Använd endast tillbehör och tillsatser som är rekommenderade i bruksanvisningen och katalogerna. Användning av annat verktyg eller tillbehör än vad som rekommenderas i bruksanvisningen eller katalogerna kan innebära risk för personskada. 22 Reparation av verktyg får endast utföras av godkänd Elu serviceverkstad Det här verktyget motsvarar gällande säkerhetsbestämmelser. För att undvika olycksfall ska reparationer och elanordningar endast utföras av behörig elektromontör. Tillkommande säkerhetsföreskrifter för fräsverktyg

• Använd endast fräsverktyg med en diameter som passar till spänntången som är monterad på din maskin.

• Använd endast verktyg som är avsedda och märkta för ett varvtal på 30.000/min.

• Använd aldrig verktyg med en större diameter än maximidiametern som anges under tekniska data. Kontroll av förpackningens innehåll Förpackningen innehåller: 1 Handöverfräs 1 Parallellanslag med ledarstänger 1 Spänntång 1 Nyckel # 13/17 1 Ledarhylsa 17 mm ø 1 Dammutsugskanal 1 Instruktionshandbok 1 Sprängteckning

• Kontrollera defekter på verktyg, delar och tillbehör som kan ha uppstått i samband med transport.

• Läs noga igenom handboken och förvissa Dig om att Du förstår instruktionerna innan Du börjar använda maskinen. Beskrivning (fig. A) Din Elu högvärdiga handöverfräs är ett högprecisions elverktyg avsett för krävande, professionell fräsing av trä och träprodukter. 1 Strömbrytare med lås och startspärr 2 Fräsdjupskala 3 Djupstopp 4 Slagbegränsare 5 Låsning djupstopp 6 Revolverdjupstopp 7 Spindellås 8 Spänntångsmutter 9 Dammutsugskanal 10 Låsning parallellanslag 11 Fräsfot 12 Hastighetskontroll (MOF96E) Elektrisk säkerhet Den elektriska motorn är endast avsedd för en spänning. Kontrollera alltid att spänningen på nätet motsvarar den spänning som finns angiven på märkplåten. Ditt elverktyg är dubbelisolerat motsvarande EN 50144; jordledare är således överflödigt. Utbyte av kabel eller kontakt Tänk på säkerhetsföreskrifterna när du ska byta ut sladden eller kontakten. En kontakt med frilagda kopparledare är livsfarlig om den kopplas i ett spänningsförande eluttag. Bruk med förlängningssladd Om du behöver använda en förlängningssladd, använd en godkänd förlängningssladd lämpad för den här apparatens strömförbrukning (se tekniska data). Minsta ledartjocklek är 1,5 mm

Om du använder en sladdvinda, vira alltid av sladden fullständigt. WMV-Dresden, Ersatzteilservice für Elektrowerkzeuge, Motor- und Gartengerätesv - 4 65 SVENSKA Montering och inställning Koppla alltid ur verktyget innan Du börjar med montering och inställning. Isättning och avlägsnande av en fräs (fig. B)

• Tryck och håll in spindellåset (7).

• Lossa med nyckeln 17 mm spänntångsmuttern (8) några varv och sätt i en fräs.

• Drag åt spänntångsmuttern och lossa spindellåset. Drag aldrig åt spänntångsmuttern utan att det sitter en fräs i spännhylsan. Byte av spännhylsan (fig. C) Din Elu handöverfräs levereras med en 8 mm spännhylsa monterad i verktyget. Två andra precisionshylsor finns också tillgängliga för andra fräsmått. Spännhylsan och muttern kan inte tas isär.

• Lossa spänntångsmuttern (8) helt.

• Avlägsna spännhylsan med mutter (13) och ersätt den.

• Drag åt spänntångsmuttern. MOF96E - Inställning av den elektroniska hastighetskontrollen (fig. A) Hastigheten är oändligt variabel från 8.000 till 24.000/min med den elektroniska hastighetskontrollen (12) för jämna fräsresultat i alla sorters trä, plast och i aluminium.

• Vrid den elektroniska hastighetskontrollen till önskad nivå.

• Använd i princip en låg inställning för verktyg med stor diameter och den höga inställningen för verktyg med smärre diameter. Rätt inställning är dock en fråga om erfarenhet. 1 = 8.000/min 2 = 9.500/min 3 = 11.500/min 4 = 16.000/min 5 = 19.500/min 6 = 22.500/min 7 = 24.000/min Inställning fräsdjup (fig. D) Djupinställning med skalan och revolverdjupstoppet

• Lossa djupstoppets skruv (5).

• Lossa slagbegränsaren (4) genom att vrida den motsols.

• Sänk fräskorgen tills verktyget vidrör arbetsstycket.

• Drag åt slagbegränsaren (4).

• Ställ in djupet exakt med hjälp av skalan (2) eller placera en djupschablon mellan djupstoppet (3) och revolverdupstoppet (6). Inställningsområdet anges av pilarna (14).

• Drag åt djupstoppets skruv (5). Trefaldig djupinställning med revolver-djupstoppet Revolver-djupstoppet (6) kan användas till att ställa in 3 olika djup. Detta är speciellt lämpat för djupa fräsningar som utförs stegvis.

• Placera en djupmall mellan djupstoppet (3) och revolver-djupstoppet (6) för att ställa in fräsdjupet exakt.

• Justera om så behövs alla tre skruvarna. Djupinställningen med överfräsen placerad i stationär position

• Ställ in fräsdjupet innan du monterar överfräsen upp och ned. Använd fallströmbrytare eller annan anordning som förhindrar att maskinen startar oavsiktligt. För montering av överfräsen upp och ned, se beträffande manual på den stationära tillsatsen. En findjupinställning (EZ49103) finns tillgänglig som tillbehör. Montering av parallellanslaget (fig. E)

• Fäst styrstängerna (15) vid fräsfoten (11).

• Drag åt låsskruvarna (10).

• Skjut parallellanslaget (16) över stängerna.

• Vrid åt låsskruvarna (17) provisoriskt. Inställning av parallellanslaget (fig. E)

• Drag en fräslinje på materialet.

• Sänk fräskorgen tills verktyget vidrör arbetsstycket.

• Drag åt slagbegränsaren (4).

• Placera överfräsen på fräslinjen.

• Skjut parallellanslaget (16) mot arbetsstycket och drag åt låsskruvarna (17). WMV-Dresden, Ersatzteilservice für Elektrowerkzeuge, Motor- und Gartengeräte66 sv - 5 SVENSKA Montering av en styrhylsa (fig. F) Tillsammans med en schablon spelar styrhylsorna en viktig roll vid formfräsning.

• Montera styrhylsan (18) på fräsfoten (11) med skruvarna (19) enligt bilden. Skruvarna (19) håller även fast dammutsugskanalen. Använd aldrig handöverfräsen utan denna. Anslutning av dammsugare (fig. A) Koppla en dammsugarslang till dammutsugskanalen (9). Bruksanvisning

• Följ alltid säkerhetsföreskrifterna och tillhörande bestämmelser.

• För alltid handöverfräsen som anges i fig. G (ytterkanter/innerkanter). Innan Du börjar:

• Se till att verktyget är rätt monterat i spännhylsan.

• Ställ in fräsdjupet.

• Koppla till en dammsugare.

• Se alltid till att slagbegränsaren är låst innan maskinen kopplas på. TILL- och FRÅN-koppling (fig. A) Starta maskinen med strömbrytaren (1).

• I = TILL. Maskinen löper kontinuerligt.

• O = FRÅN. Lossa slagbegränsaren och låt fräskorgen återta sitt viloläge innan du kopplar till FRÅN-läge. Användning av styrhylsorna (fig. F)

• Fäst schablonen vid arbetsstycket med ändklämmor.

• Välj och montera en lämplig styrhylsa (18).

• Drag av fräsverktygets diameter från styrhylsans yttre diameter och dela med 2. Detta anger hur mycket större schablonen måste vara jämfört med stycket som skall fräsas ut. Om arbetsstycket inte är tjockt nog, placera det på ett stycke restträ. Styrning längs en ribba Där ett kantanslag inte kan användas, kan man även styra överfräsen längs en ribba som kläms över arbetsstycket (utstickande över bäda ändarna). Frihandsfräsning Din Elu handöverfräs kan även användas utan någon form av styrning, t ex för skyltskrivning eller kreativa arbeten. Gör endast grunda frässpår! Använd verktyg med en diameter på högst 6 mm. Fräsning med självstyrande verktyg (fig. B) Där ett parallellanslag eller en styrhylsa inte är lämpliga, kan man använda fräsverktyg med styrstift (20) för fräsning av formade kanter. Kontakta Din återförsäljare för vidare information om lämpliga tillbehör. Dessa omfattar sinkfräsaggregat, sink-, finger- och pluggborrschabloner samt styrhylsor, finhöjdinställningar, cirkelstänger och styrskenor i olika längder. Skötsel Ditt Elu elverktyg har tillverkats för att, med så lite underhåll som möjligt, kunna användas länge. Varaktig och tillfredsställande användning erhålles endast genom noggrann skötsel och regelbunden rengöring. Smörjning Ditt elverktyg behöver ingen smörjning. Rengöring Håll ventilationsöppningen ren och rengör regelbundet elverktyget med en mjuk trasa. WMV-Dresden, Ersatzteilservice für Elektrowerkzeuge, Motor- und GartengeräteSVENSKA Förbrukade maskiner och miljön När Din produkt är utsliten, skydda naturen genom att inte slänga den tillsammans med vanligt avfall. Lämna den till de uppsamlingsställen som finns i Din kommun eller till en Elu serviceverkstad. Elu service Skulle fel uppstå på maskinen, lämna då alltid in den till en auktoriserad serviceverkstad. (Se aktuell prislista/katalog för vidare information eller kontakta Elu.) På grund av forskning och utveckling kan ovanstående specifikationer ändras vilket inte meddelas separat. GARANTI

• 30 DAGARS NÖJD-KUND-GARANTI • Om du inte är fullständigt nöjd med din Elu- produkts prestanda behöver du endast returnera den inom 30 dagar, komplett som vid köpet, till ditt inköpsställe eller en Elu-auktoriserad serviceverkstad för fullständig återbetalning eller utbyte. Inköpsdatum måste påvisas.

• ETT ÅRS GARANTI • Om din Elu-produkt inom 12 månader efter inköpsdatum visar defekter på grund av brister i material eller vid produktionen, garanterar vi att kostnadsfritt ersätta alla defekta delar eller, på vårt eget initiativ, att gratis ersätta produkten på villkor att:

• Produkten inte har missbrukats.

• Eventuella reparationer har utförts av auktoriserad verkstad/personal.
