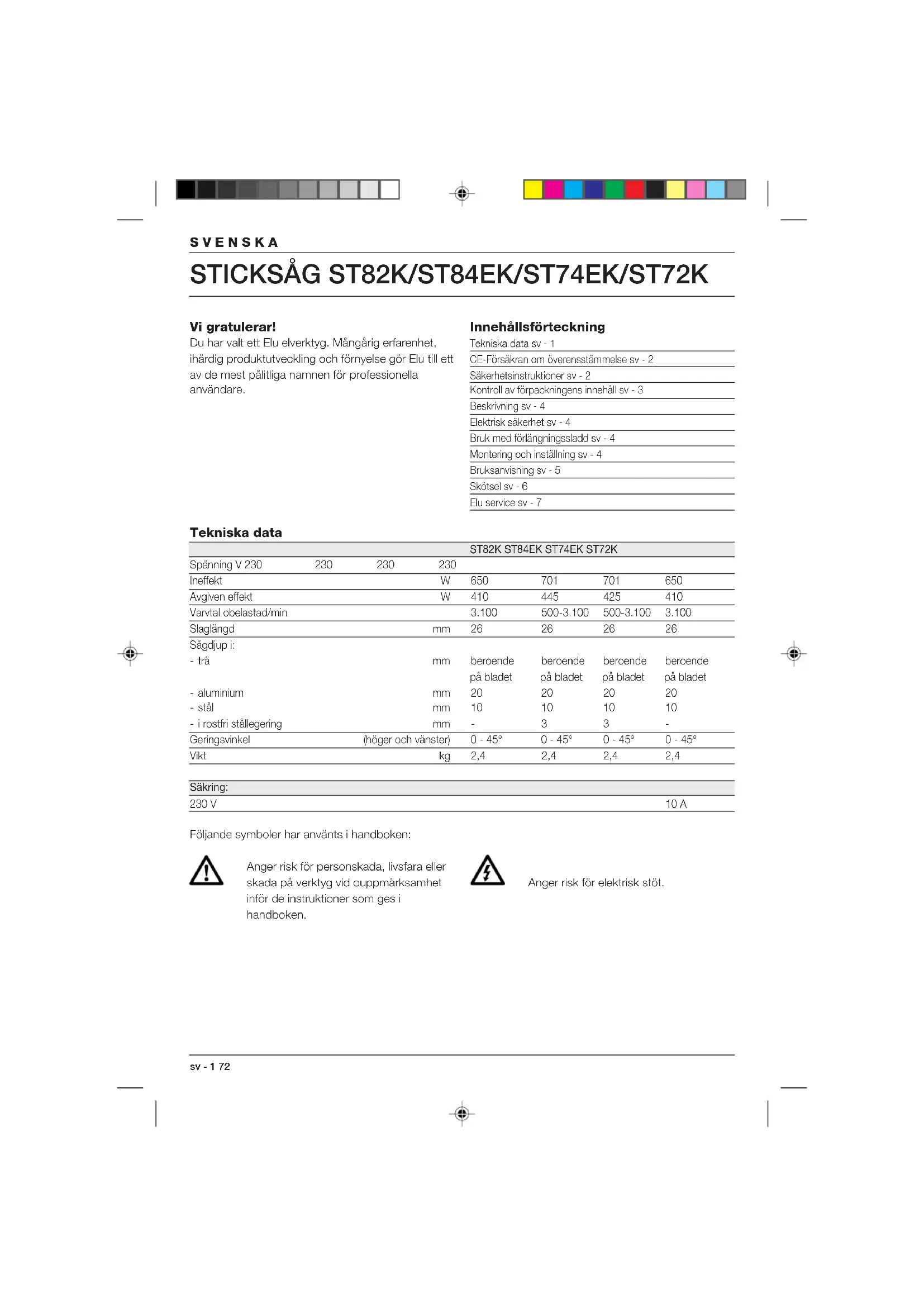

Du har valt ett Elu elverktyg. Mångårig erfarenhet, ihärdig produktutveckling och förnyelse gör Elu till ett av de mest pålitliga namnen för professionella användare.

Innehållsförteckning

Tekniska data sv - 1

CE-Försäkran om överensstämmelse sv - 2

Säkerhetsinstruktioner sv - 2

Kontroll av förpackningens innehåll sv - 3

Beskrivning sv - 4

Elektrisk säkerhet sv - 4

Bruk med förlängningssladd sv - 4

Montering och inställning sv - 4

Bruksanvisning sv - 5

Skötsel sv - 6

Elu service sv - 7

Tekniska data

ST82K ST84EK ST74EK ST72K
Spänning V 230	230	230	230
Ineffekt			W	650	701	701	650
Avgiven effekt			W	410	445	425	410
Varvtal obelastad/min				3.100	500-3.100	500-3.100	3.100
Slaglängd			mm	26	26	26	26
Sågdjup i:
- trä			mm	beroende på bladet	beroende på bladet	beroende på bladet	beroende på bladet
- aluminium			mm	20	20	20	20
- stål			mm	10	10	10	10
- i rostfri stålegering			mm	-	3	3	-
Geringsvinkel		(höger och vänster)		0 - 45°	0 - 45°	0 - 45°	0 - 45°
Vikt			kg	2,4	2,4	2,4	2,4
Säkring:
230 V							10 A

Följande symboler har använts i handboken:

Anger risk för personskada, livsfara eller skada på verktyg vid ouppmärksamhet inför de instruktioner som ges i handboken.

Anger risk för elektrisk stöt.

CE-Försäkran om överensstämmelse

ST82K/ST84EK/ST74EK/ST72K

Elu förklarar att dessa elverktyg är konstruerade i överensstämmelse med följande normer: 98/37/EEG, 89/336/EEG, 73/23/EEG, EN 50144, EN 55014-2, EN 55014, EN 61000-3-2 & EN 61000-3-3.

För mer information ombeds ni kontakta Elu på nedanstående adress eller se baksidan av manualen.

Ljudnivån överensstämmer med Europeiska Gemenskapens bestämmelser 86/188/EEG & 98/37/EEG, uppmätt enligt EN 50144:

	ST82K ST84EK
	ST74EK ST72K
L_pa (ljudtryck) dB(A)* 93 93
L_wa (ljudeffekt) dB(A) 101 101
* vid användarens öra

Vidtag lämpliga åtgärder för hörselskydd om ljudnivå överskrider 85 dB(A).

Det vägda geometriska medelvärdet av accelerationsfrekvensen enligt EN 50144:

ST82K ST84EK ST74EK ST72K
< 2,5 m/s ^2	< 2,5 m/s ^2	< 2,5 m/s ^2	< 2,5 m/s ^2

Innan Du börjar använda maskinen, tag några minuter i anspråk för att läsa igenom bruksanvisningen. Spara bruksanvisningen lättillgängligt, så att alla som använder maskinen har tillgång till bruksanvisningen. Förutom nedanstående instruktioner, följ alltid Arbetarskyddsstyrelsens regler.

WARNING!

När man använder elverktyg skall dessa grundläggande säkerhetsinstruktioner alltid följas för att minska risken för elektriska stötar, personskada och brand.

1 Använd hörselskydd

Ljudnivån vid bearbetning av olika material kan variera, ibland överstiger nivån 85 dB(A). För att skydda Dig själv, använd alltid hörselskydd.

2 Håll arbetsområdet i ordning

Nedskräpade ytor och arbetsbänkar inbjuder till skador.

3 Tänk på arbetsmiljöns inverkan

Utsätt inte elverktyg för regn. Använd inte elverktyg på fuktiga eller våta platser. Ha bra belysning över arbetsytan. Använd inte elverktyg i närheten av lättantändliga vätskor eller gaser.

4 Skydda Dig mot elektriska stötar

Undvik kroppskontakt med jordade delar (t.ex. rör, radiatorer, spisar, kylskåp). Vid extrema arbetsförhållanden (t.ex. hög fuktighet, uppkomst av metalldamm osv.) kan den elektriska säkerheten ökas med koppling av en skiljetransformator eller en jordfelsbrytare.

5 Utom räckhåll för barn

Se till att verktyget och sladden förvaras utom räckhåll för barn. Personer under 16 år får inte arbeta med verktyget på egen hand.

6 Förvara verktyg säkert

När elverktyget inte används skall det förvaras på ett torrt, högt placerat ställe, inlåst, utom räckhåll för barn.

7 Överbelasta inte elverktyg

Du arbetar bättre och säkrare inom det angivna effektsområdet.

8 Använd rätt elverktyg

Tvinga inte elverktyget att göra arbeten som är avsedda för kraftigare verktyg. Använd inte elverktyg för ändamål de inte är avsedda för:

SVENSKA

använd t.ex. inte handcirkelsåg för att såga av kvistar eller vedträ.

9 Klä Dig rätt

Bär inte löst hängande kläder eller smycken.

De kan fastna i rörliga delar. Gummihandskar och halkfria skor rekommenderas vid utomhusarbeten. Använd hårnät om Du har långt här.

10 Använd skyddsglasögon

Använd skyddsglasögon för att förhindra att damm blåser in i Dina ögon vilket kan förorsaka skada. Om mycket damm uppstår använd även ansiktsmask.

11 Misshandla inte sladden

Bär aldrig verktyget i sladden och använd inte sladden för att ta ut kontakten från uttaget. Utsätt inte sladden för hetta, olja eller skarpa kanter.

12 Sätt fast arbetsstycket

Använd skruvtvingar eller ett skruvstycke för att hålla fast arbetsstycket. Det är säkrare än att använda handen och Du får bägge händerna fria för arbetet.

13 Sträck Dig inte för mycket

Se till att Du alltid har säkert fotfäste och balans.

14 Sköt tillbehören med omsorg

Håll tillbehören skarpa och rena.

Följ instruktionerna beträffande skötsel och byte av tillbehör. Kontrollera elverktygets sladd regelmässigt och få den reparerad hos en erkänd fackverkstad om den är skadad. Kontrollera förlängningssladdar regelmässigt och byt ut dem om de är skadade. Håll handtagen torra, rena och fria från olja och fett.

15 Ta ut kontakten från uttaget

när elverktyg inte är i bruk, innan service och vid byte av verktyg såsom sågklinga, borr och fräs.

16 Tag bort nycklar

Kontrollera att nycklar och justerverktyg har tagits bort från elverktyget innan det startas.

Bär inte anslutna elverktyg med fingret på strömbrytaren. Se till att strömbrytaren är frånslagen när Du ansluter stickkontakten till uttaget.

18 Förlängningssladdar utomhus

Utomhus skall förlängningssladdar endast användas som är tillåtna för utomhusbruk och märkta för detta.

19 Var uppmärksam

Titta på det Du gör. Använd sunt förnuft.

Använd inte elverktyget när Du är trött.

20 Kontrollera elverktyget för skador innan Du ansluter sladden till vägguttaget

Innan fortsatt användning av elverktyget skall eventuellt skadade skyddsanordningar och andra defekta delar kontrolleras noggrant för att fastställa om det kommer att fungera riktigt och utföra den avsedda funktionen.

Kontrollera att de rörliga delarna fungerar oklanderligt och inte klämmer, att inga delar är brutna, att alla delar är riktigt monterade och att andra förhållanden som kan påverka driften stämmer. En skyddsanordning eller annan del, som är skadad, skall repareras eller bytas ut av en erkänd fackverkstad, om ej annat anges i bruksanvisningen. Felaktiga strömbrytare måste bytas hos en fackverkstad. Använd inte elverktyget om strömbrytaren inte kan kopplas till eller från.

21 För Din personliga säkerhet

Använd endast tillbehör och tillsatser som är rekommenderade i bruksanvisningen och katalogerna. Användning av annat verktyg eller tillbehör än vad som rekommenderas i bruksanvisningeneller katalogerna kan innebära risk för personskada.

22 Reparation av verktyg får endast utföras av godkänd Elu serviceverkstad

Det här verktyget motsvarar gällande säkerhetsbestämmelser. För att undvika olycksfall ska reparationer och elanordningar endast utföras av behörig elektromontör.

Kontroll av förpackningens innehåll

Förpackningen innehåller:

1 Sticksåg

3 Blad

1 Splitterskydd

1 Adapter för dammutsugning

1 Repskydd (ST84EK/ST74EK)

2 Sexkantnycklar (ST82K/ST72K)

1 Sexkantnyckel (ST84EK/ST74EK)

1 Låda

1 Instruktionshandbok

1 Sprängteckning

- Kontrollera defekter på verktyg, delar och tillbehör som kan ha uppstått i samband med transport.

- Läs noga igenom handboken och förvissa Dig om att Du förstår instruktionerna innan Du börjar använda maskinen.

Beskrivning (fig. A)

Din sticksåg är konstruerad för professionell sågning av trä, stål, aluminium, PVC och keramiskt material.

1 Strömbrytare
2 Hastighetskontroll (ST84EK/ST74EK)
3 Lås för strömbrytare (ST84EK/ST82K)
3 Motorhus (ST74EK/ST72K)
4 Pendelväljare
5 Dammutsug
6 Sågbord
7 Ledarrulle
8 Hölje dammutsug
9 Bladhållare
10 Inställningsspak för spånavblåsning
11 Vridhandtag (ST84EK/ST74EK)

Elektrisk säkerhet

Den elektriska motorn är endast avsedd för en spänning. Kontrollera alltid att spänningen på nätet motsvarar den spänning som finns angiven på märkplåten.

Ditt elverktyg är dubbelisolerat motsvarande EN 50144; jordledare är således överflödigt.

Utbyte av kabel eller kontakt

Tänk på säkerhetsföreskrifterna när du ska byta ut sladden eller kontakten. En kontakt med frilagda kopparledare är livsfarlig om den kopplas i ett spänningsförande eluttag.

Bruk med förlängningssladd

Om du behöver använda en förlängningssladd, använd en godkänd förlängningssladd lämpad för den här apparatens strömförbrukning (se tekniska data). Minsta ledartjocklek är 1,5 mm ^2 . Om du använder en sladdvinda, vira alltid av sladden fullständigt.

Montering och inställning

Koppla alltid ur verktyget innan Du börjar med montering och inställning.

Isättning och avlägsnande av sågblad

ST82K/ST72K - (fig. B)

Med Elus konventionella system är det lätt att byta sågblad med den bifogade insexnyckeln.

• Flytta bladet uppåt eller nedåt tills du kan komma åt klämskruven (12) på bladhållaren (9).
• Lossa skruven på bladhållaren (9) med den bifogade insexnyckeln (13).
• Sätt in eller avlägsna sågbladet. Se till att bladets baksida faller i ledarrullens skåra.

ST84EK/ST74EK - (fig. A & C)

Med Elus verktygsfria system går det snabbt och lätt att byta sågblad.

• Drag upp vridhandtaget (11) och vrid det motsols.
• Sätt in sågbladet i bladhållaren (9). Se till att bladets baksida faller i skåran i ledarrullen (7).
• Vrid handtaget (11) medsols tills du hör ett klick.
• Tryck ned handtaget.
• Avlägsna sågbladet genom att utföra handlingarna i omvänd ordning.

Inställning av geringsvinkel (fig. D)

Med det inställbara sågbordet (6) kan du såga geringar åt höger och vänster till 45°. Positionerna 0° och 45° är förinställda.

• Lossa skruven (14) med den bifogade inexnyckeln (13).
• Skjut foten (6) bort från sågbladet.
• Luta foten och ställ in önskad geringsvinkel med hjälp av gradskalan.
• Drag för mellanliggande vinklar åt skruven (14) med insexnyckeln (13).
• Fininställ vinkeln och drag åt skruven (14).
• Spärra i läge för 0° och 45° med att skjuta foten tillbaka till främre position.

Inställning av spånavblåsningen (fig. A)

Spånavblåsaren för en jämn luftström till sågbladet så att arbetsstycket hålls spänfritt under arbetet.

- Ställ in sågavblåsaren med spaken (10).

Den har tre nivåer:

Låg

För arbete i metall, vid bruk av kylmedel och för användning med spånutsugning.

SVENSKA

Mellanläge

För arbete i trä och liknande material vid låg hastighet.

Hög

För arbete i trä och liknande material vid hög hastighet.

• Passa in dammutsugningsadaptern (5) i uttaget.
- Sätt in ändan av en dammsugarslang i adaptern.
- Montera spånutsugningskåpan (8) enligt bilden.
- Avlägsna dammutsugningsadaptern genom att trycka på knappen (16) och dra ut adaptern.

Anslut i förekommande fall en dammsugare som är konstruerad i enlighet med gällande direktiv angående dammutsläpp. Använd aldrig en dammsugare utan ordentligt gnistskydd när du sågar i metall.

Montering och avlägsnande av splitterskyddet (fig. F)

Splitterskyddet (17) som omsluter sågbladet förhindrar att arbetsstycket flisar.

• Montera splitterskyddet (17) i sågbordet enligt bilden.
• Gör tvärtom för att avlägsna splitterskyddet.

ST84EK/ST74EK - Montering och avlägsnande av repskyddet (fig. G)

Repskyddet (18) förhindrar att ytan av (ömtåliga) arbetsstycken tar skada.

- Klicka skyddet (15) på sågbordet enligt bilden.

ST84EK/ST74EK - Inställning av den elektroniska såghastigheten (fig. H)

Såghastigheten varierar med trycket på strömbrytaren (1).

• Hastigheten kan förinställas genom att vrida kontrollratten (2) till önskad nivå.
  Ju högre nummer, desto högre såghastighet.
  Den erfordrade inställningen beror på materialets sort och tjocklek.

När sågen har kört på låg hastighet en längre tid måste den köras obelastad vid maxhastighet under tre minuter.

Inställning av pendeln (fig. 1)

Den inställbara pendeln ger optimal sågning i olika material.

• Skjut väljaren (4) till önskat läge. Vilken inställning som behövs är en fråga om erfarenhet. Väljaren kan ställas om under körning.
  Se nedanstående tabell.

Pos. Trä Metall Plaster

3 Snabba sågsnitt - PVC

2 Tjocka arbetsstycken - Glasfiber

Akryl

1 Plywood Aluminium - Spånplatta Icke-jämhaltiga -

0 Tunna arbetsstycken Metallplåt - Fina sågsnitt

Extra tillbehör

- Montera paralleledaren (19) enligt bilden.

Montering av rundledare (fig. K)

- Montera rundledaren (20) enligt bilden.

- Fäst rundledaren i mitten av hålet som ska sågas.

Bruksanvisning

• Följ alltid säkerhetsföreskrifterna och tillhörande bestämmelser.
• Se till att arbetsstycket är ordentligt fastsatt. Avlägsna spik, skruvar och andra föremål som kan skada bladet.
• Se till att bladet har tillräckligt utrymme under arbetsstycket. Såga aldrig i material som är tjockare än det maximala sågdjupet.
• Använd alltid vassa sågblad. Avlägsna omedelbart böjda eller skadade blad.
• Använd aldrig apparaten till att såga i rör.
• Kör aldrig maskinen utan sågblad.
• För optimalt resultat, för maskinen med lugna, jämna rörelser över arbetsstycket. Tryck aldrig i sidled mot sågbladet.

Håll sågbordet platt på arbetsstycket och för undan sladden i redskapets riktning.

Tryck försiktigt vid sågning av bågar, cirklar eller andra runda former.

- Vänta tills sågen har stannat innan du lyfter redskapet från arbetsstycket. Efter sågning kan bladet vara mycket hett. Vidrör det inte.

Koppling till och från (fig. A)

ST84EK/ST82K

• Starta maskinen genom att trycka på strömbrytaren (1). Såghastigheten hos ST84EK varierar med trycket på strömbrytaren.
• För kontinuerlig drift, tryck på låsknappen (3).
• Stanna maskinen genom att åter trycka på strömbrytaren. Stäng alltid av maskinen när du är färdig och innan du drar ur sladden.

ST74EK/ST72K

• Starta maskinen genom att skjuta strömbrytaren (1) framåt.
• Stanna maskinen genom att skjuta strömbrytaren bakover. Stäng alltid av maskinen när du är färdig och innan du drar ur sladden.

Sågning i trä

• Drag en såglinje om så behövs.
• Starta maskinen.
• Håll redskapet mot arbetsstycket och följ linjen.
• För sågning parallellt med arbetsstyckets kant, montera paralleledaren och led sticksågen längs arbetsstycket enligt figur J.

Sågning i trä med styrhål

• Drag en såglinje om så behövs.
• Borra ett håll (ø min. 12 mm) och stick in sågbladet.
• Starta maskinen.
  • Följ linjen.
• För sågning av helt runda förmer, montera rundledaren och ställ in den på önskad radie.

Sågning fram till en uppskjutande kant (fig. D)

• Avlägsna ledaren för rakt/runt snitt om denna är monterad.

• Ställ in pendelväljaren på 0.

• Lossa skruven (14) med insexnyckeln (13).

• Skjut foten (6) helt bakåt.
• Drag åt skruven.
• Starta maskinen.

Sågning i metall

• Montera ett lämpligt sågblad.
  • Gör som ovan.
• Anpassa såghastigheten.

- Ställ spånavblåsaren i sin låga position.

Använd kylsmörjning (skärolja) så att sågbladet eller arbetsstycket inte blir för hett.

Sågning av cirklar (fig. K)

- Montera rundledaren enligt bilden.

Kontakta Din återförsäljare för vidare information om lämpliga tillbehör.

Skötsel

Ditt Elu elverktyg har tillverkats för att, med så lite underhåll som möjligt, kunna användas länge. Varaktig och tillfredsställande användning erhålles endast genom noggrann skötsel och regelbunden rengöring.

Smörjning av ledarrullen (fig. L)

- Smörj ledamullen (7) regelbundet för att förhindra att den fastnar.

Rengöring

Håll ventilationsöppningen ren och rengör regelbundet elverktyget med en mjuk trasa.

Förbrukade maskiner och miljön

När Din produkt är utsliten, skydda naturen genom att inte slänga den tillsammans med vanligt avfall. Lämna den till de uppsamlingsställen som finns i Din kommun eller till en Elu serviceverkstad.

SVENSKA

Elu service

Skulle fel uppstå på maskinen, lämna då alltid in den till en auktoriserad serviceverkstad. (Se aktuell prislista/katalog för vidare information eller kontakta Elu.)

På grund av forskning och utveckling kan ovanstående specifikationer ändras vilket inte meddelas separat.

GARANTI

• 30 DAGARS NÖJD-KUND-GARANTI •

Om du inte är fullständigt nöjd med din Elu-produkts prestanda behöver du endast returnera den inom 30 dagar, komplett som vid köpet, till ditt inköpsställe eller en Elu-auktoriserad serviceverkstad för fullständig återbetalning eller utbyte. Inköpsdatum måste påvisas.

• ETT ÄRS GARANTI •

Om din Elu-produkt inom 12 månader efter inköpsdatum visar defekter på grund av brister i material eller vid produktionen, garanterar vi att kostnadsfritt ersätta alla defekta delar eller, på vårt eget initiativ, att gratis ersätta produkten på villkor att:

• Produkten inte har missbrukats.
• Eventuella reparationer har utförts av auktoriserad verkstad/personal.
• Inköpsdatum kan påvisas.

För adressen till närmaste Elu-auktoriserade serviceverkstad, se aktuell katalog för vidare information eller kontakta Elu.

ΣΕΓΑ ST82K/ST84EK/ST74EK/ST72K

Θερμά συγχαρητήρια!
