Tipo de produto	Serra tico-tico pendular
Marca	Elu
Modelo	ST72K
Tensão de alimentação	230 V
Potência absorvida	650 W
Potência útil	410 W
Velocidade sem carga	3 100 golpes/min
Curso da lâmina	26 mm
Profundidade de corte na madeira	Depende da lâmina
Profundidade de corte no alumínio	20 mm
Profundidade de corte no aço	10 mm
Inclinação da base	0 - 45° (esquerda e direita)
Peso	2,4 kg
Isolação dupla	Sim (classe II)
Sistema de fixação da lâmina	Chave Allen (convencional)
Variador de velocidade	Não (velocidade fixa)
Ajuste pendular	Sim (4 posições)
Conteúdo da embalagem	Serra, 3 lâminas, antirrespingos, conexão de aspiração, chaves Allen, estojo, manual
Garantia	1 ano (mais 30 dias de satisfação)
Manutenção	Lubrificação regular do rolete guia

Perguntas frequentes - ST72K ELU

Como trocar a lâmina da serra no modelo ST72K ?

Desconecte a ferramenta. Use a chave Allen fornecida para afrouxar o parafuso do suporte da lâmina (9). Insira ou remova a lâmina guiando a parte traseira na ranhura do rolete guia (7). Aperte o parafuso.

Como ajustar a inclinação para um corte em bisel?

Afrouxe o parafuso (14) com a chave Allen, puxe a base para trás, incline no ângulo desejado (0-45°) usando a graduação e aperte o parafuso.

Para que serve o ajuste pendular e como usá-lo?

O ajuste pendular (botão 4) adapta o movimento da lâmina conforme o material. Posição 0 para cortes precisos, 1 para compensado, 2 para peças grossas, 3 para cortes rápidos em madeira e PVC.

Qual é a profundidade máxima de corte?

A profundidade depende da lâmina. Para alumínio: 20 mm, para aço: 10 mm. Para madeira, varia conforme a lâmina usada.

Quais lâminas de serra são compatíveis?

Use lâminas de serra adequadas ao material (madeira, metal, etc.). Elas devem ser sólidas e em bom estado. O sistema Elu aceita lâminas com haste.

Como usar o soprador?

Ajuste o soprador com a alavanca (10): posição baixa para metal, intermediária para madeira em baixa velocidade, alta para madeira em alta velocidade.

Quais precauções de segurança são essenciais?

Use óculos de proteção, não use roupas soltas, mantenha crianças afastadas, desconecte antes de qualquer ajuste, verifique a ferramenta antes do uso.

Como fazer a manutenção da serra tico-tico?

Limpe as fendas de ventilação, lubrifique regularmente o rolete guia, verifique o cabo de alimentação, confie os reparos a um serviço autorizado.

O que fazer se a serra não ligar?

Verifique a alimentação elétrica, o interruptor e se a lâmina está instalada corretamente. Se o problema persistir, contate o serviço Elu.

Onde encontrar peças de reposição e assistência técnica?

Contate seu revendedor ou o número gratuito Elu para encontrar o serviço autorizado mais próximo. A garantia cobre defeitos de fabricação por 1 ano.

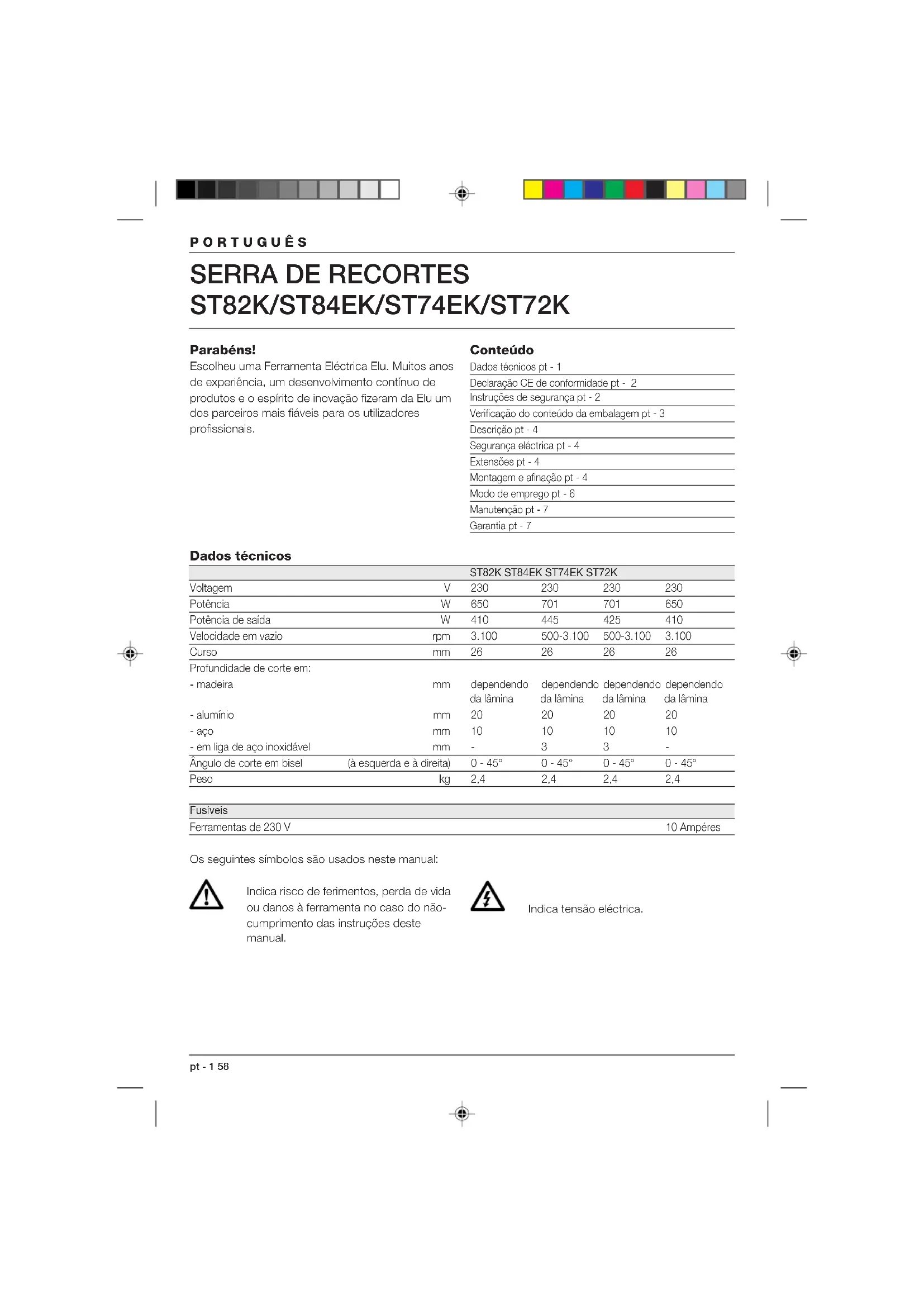

MANUAL DE UTILIZADOR ST72K ELU

3 Corte rápido - PVC

Escolheu uma Ferramenta Eléctrica Elu. Muitos anos de experiência, um desenvolvimento contínuo de produtos e o espírito de inovação fizeram da Elu um dos parceiros mais fiáveis para os utilizadores profissionais.

Conteúdo

Dados técnicos pt - 1

Declaração CE de conformidade pt - 2

Instruções de segurança pt - 2

Verificação do conteúdo da embalagem pt - 3

Descrição pt - 4

Montagem e afinação pt - 4

		ST82K ST84EK ST74EK ST72K
Voltagem	V	230	230	230	230
Potência	W	650	701	701	650
Potência de saída	W	410	445	425	410
Velocidade em vazio	rpm	3.100	500-3.100	500-3.100	3.100
Curso	mm	26	26	26	26
Profundidade de corte em:
- madeira	mm	dependendo da lâmina	dependendo da lâmina	dependendo da lâmina	dependendo da lâmina
- alumínio	mm	20	20	20	20
- aço	mm	10	10	10	10
- em liga de aço inoxidável	mm	-	3	3	-
Ângulo de corte em bisel	(à esquerda e à direita)	0 - 45°	0 - 45°	0 - 45°	0 - 45°
Peso	kg	2,4	2,4	2,4	2,4

Fusíveis

Ferramentas de 230 V

10 Ampéres

Os seguintes símbolos são usados neste manual:

Indica risco de ferimentos, perda de vida ou danos à ferramenta no caso do não-cumprimento das instruções deste manual.

Indica tensão eléctrica.

Declaração CE de conformidade

ST82K/ST84EK/ST74EK/ST72K

A Elu declara que estas ferramentas eléctricas foram concebidas em conformidade com 98/37/CEE, 89/336/CEE, 73/23/CEE, EN 50144, EN 55014-2, EN 55014, EN 61000-3-2 & EN 61000-3-3.

Para mais informações, quieira consultar a Elu no endereço abaixo ou a parte de trás do presente manual.

De acordo com as Directivas 86/188/CEE & 98/37/CEE da Comunidade Europeia, o nível de potência sonora, medido de acordo com a EN 50144, é:

	ST82K ST84EK
	ST74EK ST72K
LpA (pressão sonora) dB(A)* 93 93
LwA (potência sonora) dB(A) 101 101
* junto ao ouvido do operador

Use protectores auditivos quando a potência sonora ultrapassar 85 dB(A).

Valor médio quadrático ponderado em frequência de aceleração conforme à EN 50144:

ST82K ST84EK ST74EK ST72K
< 2,5 m/s 2	< 2,5 m/s 2	< 2,5 m/s 2	< 2,5 m/s 2

Instruções de segurança

Quando usar Ferramentas Eléctricas, cumpra sempre os regulamentos de segurança aplicáveis no seu país para reduzir o risco de incêndio, de choque eléctrico e de ferimentos. Leia as seguintes instruções de segurança antes de tentar utilizar este produto. Guarde estas instruções!

Instruções gerais

1 Mantenha a área de trabalho arrumada As mesas e áreas de trabalho desarrumadas podem provocar ferimentos.

2 Guide do ambiente da área de trabalho Não exponha Ferramentas Eléctricas à humidade. Ilumine bem as áreas de trabalho. Não utilize Ferramentas Eléctricas em presença de líquidos ou gases inflamáveis.

3 Tenha cuidado com os choques eléctricos Evite o contacto directo com superfícies ligadas à terra (p.ex. tubos, radiadores, fogões, frigoríficos). Nos casos de serviço sob condições extremas (tais como humidade elevada, execução de soldadura, etc.) a segurança eléctrica pode ser aumentada intercalando-se um transformador de separação ou um disjuntor de corrente de defeito (FI).

4 Mantenha as crianças afastadas Não deixe as crianças tocarem na ferramenta nem no cabo de extensão. As crianças com menos de 16 anos de idade devem ser vigiadas.

5 Cabos para uso exterior Quando as ferramentas se utilizarem no exterior, empregue sempre cabos previstos para uso no exterior.

6 Guarde as ferramentas que não estiverem a ser utilizadas

Quando não forem utilizadas as Ferramentas Eléctricas, estas devem de ser guardadas num sítio seco, fechado à chave e fora do alcance das crianças.

7 Vista-se de maneira apropriada Não use vestuário largo nem jóias porque podem prender-se numa peça móvel. Quando se trabalha no exterior, é de aconselhar o uso de luvas de borracha e de calçado antiderrapante. Cubra o cabelo se tiver cabelo comprido.

PORTUGUÊS

8 Utilize óculos de protecção

Utilize também uma máscara no caso de os trabalhos produzirem pó.

9 Tenha cuidado com o ruído

Tome medidas de protecção apropriadas se o nível do ruído exceder 85 dB(A).

10 Segure firmemente as peças a trabalhar

Utilize grampos ou um torno para segurar as peças de trabalho. É mais seguro e permite manter as duas mãos livres para trabalhar.

11 Verifique a sua posição

Mantenha sempre o equilíbrio.

12 Evite arranques acidentais

Não transporte uma ferramenta ligada à rede com o dedo colocado no interruptor. Verifique se o interruptor está desligado ao ligar a ferramenta à rede.

13 Esteja atento

Dê atenção ao que vai fazendo. Trabalhe com precaução. Não utilize ferramentas quando estiver cansado.

14 Desligue a ferramenta

Desligue e espere até a ferramenta parar completamente antes de a deixar sem vigilância. Tire a ficha da tomada quando a ferramenta não estiver a ser utilizada, antes de proceder à manutenção ou à substituição de acessórios.

Verifique sempre se as chaves de aperto foram retiradas da ferramenta antes de a utilizar.

16 Empregue as ferramentas apropriadas

Neste manual indicam-se as aplicações da ferramenta. Não force pequenas ferramentas ou acessórios para fazer o trabalho duma ferramenta forte. A ferramenta trabalhará melhor e de uma maneira mais segura se for utilizada para o efeito indicado.

AVISO O uso de qualquer acessório ou o uso da própria ferramenta, além do que é recomendado neste manual de instruções pode dar origem a risco de ferimento.

17 Não force o cabo eléctrico

Nunca transporte a ferramenta pelo cabo e não puxe pelo cabo para tirar a ficha da tomada. Proteja o cabo contra o calor e evite o contacto com óleo e objectos cortantes.

18 Guide das suas ferramentas com atenção

Para uma maior rentabilidade, mantenha as ferramentas sempre afinadas e limpas.

Cumpra as instruções relativas à manutenção e substituição dos acessórios. Verifique regularmente os cabos da ferramenta e, no caso de estes estarem danificados, mande-os convertar a um Centro de Assistência Técnica Elu. Verifique periodicamente os cabos de extensão e substitua-os se estiverem danificados. Mantenha os comandos secos, limpos e sem óleo ou gordura.

19 Verifique as peças danificadas

Antes de utilizar a ferramenta, verifique cuidadosamente se esta apresenta sinais de danos de modo a assegurar um bom funcionamento e a obtenção do resultado desejado. Verifique o bom alinhamento e fixação das peças móveis e confirme a ausência de ruptura das peças. Verifique ainda se a montagem foi bem feita ou se existe qualquer outra condição que possa impedir que a ferramenta funcione bem. Mande convertar ou substituir os dispositivos de protecção ou outras peças danificadas conforme as instruções. Não utilize a ferramenta se o interruptor não estiver a funcionar. Mande substituir o interruptor num Centro de Assistência Técnica Elu.

20 Mande convertar a sua ferramenta por um Centro de Assistência Técnica Elu

Esta Ferramenta Eléctrica está conforme às regulamentações de segurança que lhe dizem respeito. Para evitar qualquer perigo, a reparação de ferramentas eléctricas deverá estar exclusivamente a cargo de técnicos qualificados.

Verificação do conteúdo da embalagem

A embalagem contém:

1 Serra de recortes

3 Lâminas

1 Dispositivo anti-estilhaço

1 Dispositivo de extracção de aparas

1 Cobertura anti-risco (ST84EK/ST74EK)

2 Chaves Allen (ST82K/ST72K)

1 Chave Allen (ST84EK/ST74EK)

1 Caixa de transporte

1 Manual de instruções

1 Vista dos componentes destacados

- Verifique se a ferramenta, as peças ou os acessórios apresentam sinais de danos que possam ter ocorrido durante o transporte.

- Antes de utilizar a ferramenta, dedique o tempo necessário à leitura e compreensão deste manual.

Descrição (fig. A)

A sua serra de recortes foi projectada para aplicações de tipo profissional para cortar madeira, aço, alumínio, PVC e material cerâmico.

1 Interruptor ON/OFF
2 Controlo electrónico da velocidade (ST84EK/ST74EK)
3 Botão de travamento do interruptor (ST84EK/ST82K)
3 Caixa motor (ST74EK/ST72K)
4 Selector de amplitude do movimento pendular
5 Dispositivo de extracção de aparas
6 Base
7 Rolo guia
8 Elemento de aspiração das aparas
9 Suporte da lâmina
10 Nível de ajuste para o soprador de serragem
11 Manípulo rotativo (ST84EK/ST74EK)

Segurança eléctrica

O motor eléctrico foi concebido para uma única tensão. Verifique sempre se a tensão da rede corresponde à voltagem indicada na placa de identificação.

A sua ferramenta Elu tem duplo isolamento em conformidade com o estipulado na norma EN 50144, não sendo, por isso, necessária uma ligação à terra.

Substituição do cabo ou ficha

Ao substituir o cabo ou ficha, elimine-os de forma segura; uma ficha com condutores de cobre a descoberto é perigosa quando entra em contacto com uma tomada com corrente.

Extensões

Se fôr necessário um fio de extensão, use um cabo especial, conveniente para a corrente desta ferramenta (Veja os dados técnicos). A dimensão mínima do condutor é 1,5 mm ² .

No caso de se usar uma bobina, desenrole o cabo todo.

Montagem e afinação

Antes da montagem de acessórios e da afinação retire sempre a ficha da tomada.

Colocação e remoção da lâmina da serra

ST82K/ST72K - (fig. B)

O sistema convencional Elu garante uma fácil troca de lâminas da serra usando a chave Allen fornecida com a ferramenta.

• Mova a lâmina da serra para cima e para baixo para expor o parafuso de fixação (12) do suporte da lâmina (9).
• Desaperte o parafuso do suporte da lâmina (9) usando a chave Allen (13) fornecida com a ferramenta.
• Introduza ou remova a lâmina da serra dirigindo a parte de trás da lâmina na ranhura do rolo guia.

ST84EK/ST74EK - (fig. A & C)

O sistema da Elu que dispensa o uso de ferramentas, garante uma troca rápida e fácil das lâminas da serra.

• Puxe o manípulo rotativo (11) para cima e gire-o para a esquerda.
• Introduza a lâmina da serra no suporte de lâmina (9) dirigindo a parte de trás na ranhura do rolo guia (7).
• Gire o manípulo rotativo (11) para a direita até ouvir um clique.
• Carregue o manípulo (11) para baixo.
• Para remover a lâmina da serra proceda na ordem inversa.

Ajuste para corte em bisel (fig. D)

A base regulável (6) permite cortes em bisel à direita e à esquerda até 45°. As posições de 0° e 45° são programadas previamente.

• Desaperte o parafuso (14) usando a chave Allen (13) fornecida.
• Deslize o calço (6) daqui da lâmina da serra.
• Incline o calço e ajuste o ângulo desejado com a ajuda da graduação.
• Para ângulos intermédios, aperte um pouco o parafuso (14) usando a chave Allen (13).
• Regule o ângulo com precisão e aperte o parafuso (14).

PORTUGUÊS

- Para garantir as posições com 0° e 45°, deslize o calço volta na posição dianteira.

Ajuste do soprador de serragem (fig. A)

O soprador de serradura dirige um jacto de ar regulável para a lâmina da serra para manter a peça limpa de serradura durante a operação.

- Ajuste o soprador de serragem usando a alavanca (10), que tem três posições:

Baixa

Para trabalhar com metais, ao utilizar líquidos refrigerantes e lubrificantes e para usar com o extractor de poeiras.

Intermédia

Para trabalhar com madeira e materiais similares com baixa velocidade.

Alta

Para trabalhar com madeira e materiais similares com alta velocidade.

Montagem do adaptador do extractor de poeiras (fig. E)

• Encaixe o adaptador do extractor de poeiras (5) na tomada.
• Introduza a ponta do tubo do extracção de poeiras no adaptador.
• Monte o resguardo do extractor de aparas (8) como mostrado.
• Para remover o adaptador do extractor de poeiras, carregue a lingueta (16) e puxe o adaptador para fora.

Quando for preciso, adapte um aspirador projectado conforme as directivas aplicáveis em relação à emissão de poeira. Não utilize o aspirador de pó sem a devida protecção contra faíscas, quando serrar metal.

Montagem e remoção do dispositivo anti-estilhaços (fig. F)

O dispositivo anti-estilhaços (17) encaixa-se perto da lâmina e tem a finalidade de evitar os estilhaços na peça a cortar.

• Monte o dispositivo anti-estilhaços (17) na base, segundo figura.
• Para remover o dispositivo anti-estilhaços, proceda na ordem inversa.

ST84EK/ST74EK - Montagem e remoção da cobertura anti-risco (fig. G)

A cobertura anti-risco (18) tem a função de evitar que se danifique a superfície do material (frágil) a trabalhar.

- Insira com uma leve pressão a cobertura na base como mostra a figura.

ST84EK/ST74EK - Regulação electrónica da velocidade da serra (fig. H)

A velocidade de corte varia com a pressão efectuada no interruptor para ligar/desligar (1).

- Para programar previamente a velocidade da serra, gire o selector de regulação (2) para a posição desejada. A regulação requerida depende da espessura e do tipo do material.

Após ter utilizado a serra durante períodos extensos com velocidades baixas, deixe a serra funcionar em vazio durante 3 minutos na máxima velocidade, para arrefecê-la.

Ajuste do movimento pendular (fig. I)

O ajuste do movimento pendular permite dar à serra una velocidade de corte mais rápido em diversos tipos de materiais.

- Desloque o selector (4) na posição desejada. A regulação requerida é apenas uma questão de experiência. O selector pode ser manuseado durante o funcionamento. Vide a tabela abaixo.

2 Peças grossas - Fibra de vidro

Acrílico

1 Contraplacado Alumínio - Aglomerado Metais não-ferrosos -

0 Peças finas Chapas de metal - Cortes precisos

Acessórios opcionais

Instalação da guia paralela (fig. J)

- Instale a guia paralela (19) como mostrado.

Instalação da guia de corte em círculo (fig. K)

- Instale a guia de corte em círculo (20) como mostrado.

- Fixe a guia de corte em círculo no centro do orifício a ser cortado.

Modo de emprego

• Cumpra sempre as instruções de segurança e os regulamentos aplicáveis.
• Assegure-se que a peça a cortar está bem presa. Remova pregos, parafusos e outros dispositivos de bloqueio que possam danificar a lâmina.
• Controle que haja espaço suficiente à lâmina embaixo da peça a trabalhar. Não corte materiais de espessura superior àquela máxima permitida.
• Use sómente lâminas afiadas. Lâminas danificadas ou dobradas devem ser substituídas imediatamente.
• Não utilize a ferramenta para serrar canos ou tubos.
• Nunca coloque em funcionamento a ferramenta sem a lâmina.
• Para optimizar os resultados, accione a ferramenta gradual e constantemente sobre a peça. Não efectue pressões laterais na lâmina. Mantenha a base achatada sobre a peça a cortar e afaste o cabo de alimentação mantendo-o alinhado com o lado posterior da ferramenta. Para o corte de curvas, círculos ou outras superfícies arredondadas, empurre a ferramenta ligeiramente para frente.
• Espere até que a ferramenta tenha parado de funcionar antes de remover a lâmina da peça trabalhada. Depois de serrar a lâmina pode estar quente. Não toque.

Para ligar e para desligar (fig. A)

ST84EK/ST82K

• Para ligar: aperte o interruptor para ligar/desligar (1). A velocidade de corte do ST84EK varia com a pressão efectuada no interruptor para ligar/desligar (1).
• Para operações contínuas, aperte o botão de travamento do interruptor (3).
• Para desligar: aperte o interruptor para ligar/desligar uma outra vez. Desligue sempre a ferramenta após o trabalho e antes de tirar a ficha da tomada.

ST74EK/ST72K

• Para ligar: desloque o interruptor para ligar/desligar (1) para a frente.
• Para desligar: desloque o interruptor para ligar/ desligar para trás. Desligue sempre a ferramenta após o trabalho e antes de tirar a ficha da tomada.

Para serrar madeira

• Se for necessário, desenhe uma linha de corte para referência na peça a trabalhar.
• Ligue a ferramenta.
• Segure a ferramenta contra a peça e siga a linha de corte desenhada anteriormente.
• Para serrar paralelamente à borda da peça, instale a guia paralela e dirija a sua serra de recortes ao longo da peça como mostrado na figura J.

Para serrar madeira utilizando um orifício piloto

• Se for necessário, desenhe uma linha de corte para referência na peça a trabalhar.
• Faça um orifício (o mín. 12 mm) e introduza a lâmina.
  • Ligue a ferramenta.
• Siga a linha de corte desenhada anteriormente.
• Para cortar formas perfeitamente redondas, instale a guia de corte em circulo e regule-a no raio que for requerido.

Para serrar numa borda saliente (fig. D)

• Remova a guia paralela se estiver instalada.
• Ajuste o selector de movimento pendular no zero.
• Desaperte o parafuso (14) usando a chave Allen (13).

PORTUGUÊS

• Empurre o calço (6) para trás até o fim.
• Aperte o parafuso.
  • Ligue a ferramenta.

Para serrar metais

• Monte uma lâmina apropriada.
• Proceda como descrito anteriormente.
• Adapte a velocidade para serrar.
• Regule o soprador de serragem na posição inferior.

Utilize um lubrificante de refrigeração (óleo para corte) para evitar o sobreaquecimento da lâmina ou da peça.

Corte de círculos (fig. K)

- Instale a guia de corte em circulo como mostrado.

Para mais informações sobre os acessórios apropriados, consulte o seu Revendedor autorizado.

Manutenção

A sua Ferramenta Eléctrica Elu foi concebida para funcionar durante muito tempo com um mínimo de manutenção. O funcionamento satisfatório contínuo depende de bons cuidados e limpeza regular da ferramenta.

Para lubrificar o rolo guia (fig. L)

- Lubrifique ocasionalmente o rolo guia (7) para prevenir o bloqueamento.

Limpeza

Conserve livres as aberturas de ventilação e limpe regularmente o corpo da máquina utilizando um pano macio.

Ferramentas indesejadas e o ambiente

Leve a sua ferramenta velha a um Centro de Assistência Técnica Elu onde ela será eliminada de um modo seguro para o ambiente.

Serviços Pós-Venda Elu

Todas as Ferramentas Eléctricas Elu são devidamente testadas antes de deixar a fábrica. No entanto, se a Ferramenta Eléctrica precisar de reparação, queira contactar o seu distribuidor ou a Elu para obter o endereço do Centro de Assistência Técnica Elu mais próximo (queira consultar a parte de trás do presente manual).

GARANTIA

• 30 DIAS DE SATISFAÇÃO COMPLETA •

Se não estiver completamente satisfeito com a sua ferramenta Elu, contacte um Centro deAssistência Técnica Elu. Apresente a sua reclamação, juntamente com a máquina completa, bem como a factura de compra e ser-lhe á apresentada a melhor solução.

• UM ANO DE GARANTIA •

Se o seu produto Elu se avariar por defeito de montagem ou de material, durante os 12 meses a partir da data da compra, garantimos a substituição de todas as peças defeituosas sem encargos desde que:

• O produto não tenha sido mal usado.
• Eventuais reparações não tenham sido efectuadas por pessoas estranhas aos Centro de Assistência Técnica Elu.
• Se apresente prova da data de compra.

PISTOSAHA ST82K/ST84EK/ST74EK/ST72K

Onneksi olkoon!
