MANUAL DE UTILIZADOR ST84EK ELU

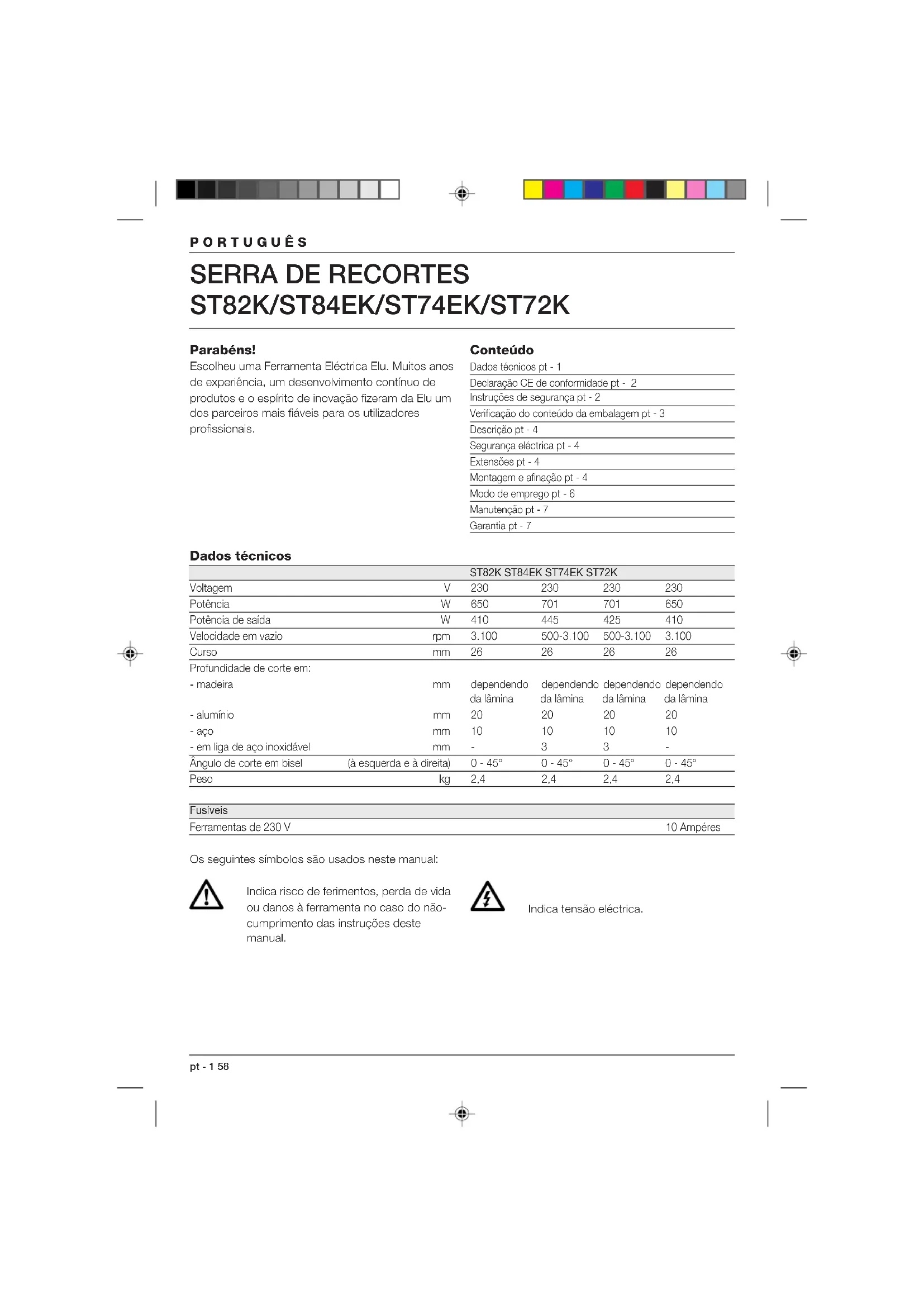

ST82K/ST84EK/ST74EK/ST72K Parabéns! Escolheu uma Ferramenta Eléctrica Elu. Muitos anos de experiência, um desenvolvimento contínuo de produtos e o espírito de inovação fizeram da Elu um dos parceiros mais fiáveis para os utilizadores profissionais. Conteúdo Dados técnicos pt - 1 Declaração CE de conformidade pt - 2 Instruções de segurança pt - 2 Verificação do conteúdo da embalagem pt - 3 Descrição pt - 4 Segurança eléctrica pt - 4 Extensões pt - 4 Montagem e afinação pt - 4 Modo de emprego pt - 6 Manutenção pt - 7 Garantia pt - 7 Dados técnicos ST82K ST84EK ST74EK ST72K Voltagem V 230 230 230 230 Potência W 650 701 701 650 Potência de saída W 410 445 425 410 Velocidade em vazio rpm 3.100 500-3.100 500-3.100 3.100 Curso mm 26 26 26 26 Profundidade de corte em: - madeira mm dependendo dependendo dependendo dependendo da lâmina da lâmina da lâmina da lâmina - alumínio mm 20 20 20 20 - aço mm 10 10 10 10 - em liga de aço inoxidável mm - 3 3 - Ângulo de corte em bisel (à esquerda e à direita) 0 - 45° 0 - 45° 0 - 45° 0 - 45° Peso kg 2,4 2,4 2,4 2,4 Fusíveis Ferramentas de 230 V 10 Ampéres Os seguintes símbolos são usados neste manual: Indica risco de ferimentos, perda de vida ou danos à ferramenta no caso do não- cumprimento das instruções deste manual. Indica tensão eléctrica.PORTUGUÊS 59 pt - 2 Declaração CE de conformidade ST82K/ST84EK/ST74EK/ST72K A Elu declara que estas ferramentas eléctricas foram concebidas em conformidade com 98/37/CEE, 89/336/CEE, 73/23/CEE, EN 50144, EN 55014-2, EN 55014, EN 61000-3-2 & EN 61000-3-3. Para mais informações, quieira consultar a Elu no endereço abaixo ou a parte de trás do presente manual. De acordo com as Directivas 86/188/CEE & 98/37/CEE da Comunidade Europeia, o nível de potência sonora, medido de acordo com a EN 50144, é: ST82K ST84EK ST74EK ST72K

(pressão sonora) dB(A)* 93 93

(potência sonora) dB(A) 101 101

• junto ao ouvido do operador Use protectores auditivos quando a potência sonora ultrapassar 85 dB(A). Valor médio quadrático ponderado em frequência de aceleração conforme à EN 50144: ST82K ST84EK ST74EK ST72K < 2,5 m/s

Director Engineering and Product Development Horst Großmann Elu International, Richard-Klinger-Straße 40, D-65510, Idstein, Alemanha Instruções de segurança Quando usar Ferramentas Eléctricas, cumpra sempre os regulamentos de segurança aplicáveis no seu país para reduzir o risco de incêndio, de choque eléctrico e de ferimentos. Leia as seguintes instruções de segurança antes de tentar utilizar este produto. Guarde estas instruções! Instruções gerais 1 Mantenha a área de trabalho arrumada As mesas e áreas de trabalho desarrumadas podem provocar ferimentos. 2 Cuide do ambiente da área de trabalho Não exponha Ferramentas Eléctricas à humidade. Ilumine bem as áreas de trabalho. Não utilize Ferramentas Eléctricas em presença de líquidos ou gases inflamáveis. 3 Tenha cuidado com os choques eléctricos Evite o contacto directo com superfícies ligadas à terra (p.ex. tubos, radiadores, fogões, frigoríficos). Nos casos de serviço sob condições extremas (tais como humidade elevada, execução de soldadura, etc.) a segurança eléctrica pode ser aumentada intercalando-se um transformador de separação ou um disjuntor de corrente de defeito (FI). 4 Mantenha as crianças afastadas Não deixe as crianças tocarem na ferramenta nem no cabo de extensão. As crianças com menos de 16 anos de idade devem ser vigiadas. 5 Cabos para uso exterior Quando as ferramentas se utilizarem no exterior, empregue sempre cabos previstos para uso no exterior. 6 Guarde as ferramentas que não estiverem a ser utilizadas Quando não forem utilizadas as Ferramentas Eléctricas, estas devem de ser guardadas num sítio seco, fechado à chave e fora do alcance das crianças. 7 Vista-se de maneira apropriada Não use vestuário largo nem jóias porque podem prender-se numa peça móvel. Quando se trabalha no exterior, é de aconselhar o uso de luvas de borracha e de calçado antiderrapante. Cubra o cabelo se tiver cabelo comprido.pt - 3 60 PORTUGUÊS 8 Utilize óculos de protecção Utilize também uma máscara no caso de os trabalhos produzirem pó. 9 Tenha cuidado com o ruído Tome medidas de protecção apropriadas se o nível do ruído exceder 85 dB(A). 10 Segure firmemente as peças a trabalhar Utilize grampos ou um torno para segurar as peças de trabalho. É mais seguro e permite manter as duas mãos livres para trabalhar. 11 Verifique a sua posição Mantenha sempre o equilíbrio. 12 Evite arranques acidentais Não transporte uma ferramenta ligada à rede com o dedo colocado no interruptor. Verifique se o interruptor está desligado ao ligar a ferramenta à rede. 13 Esteja atento Dê atenção ao que vai fazendo. Trabalhe com precaução. Não utilize ferramentas quando estiver cansado. 14 Desligue a ferramenta Desligue e espere até a ferramenta parar completamente antes de a deixar sem vigilância. Tire a ficha da tomada quando a ferramenta não estiver a ser utilizada, antes de proceder à manutenção ou à substituição de acessórios. 15 Tire as chaves de aperto Verifique sempre se as chaves de aperto foram retiradas da ferramenta antes de a utilizar. 16 Empregue as ferramentas apropriadas Neste manual indicam-se as aplicações da ferramenta. Não force pequenas ferramentas ou acessórios para fazer o trabalho duma ferramenta forte. A ferramenta trabalhará melhor e de uma maneira mais segura se for utilizada para o efeito indicado. AVISO O uso de qualquer acessório ou o uso da própria ferramenta, além do que é recomendado neste manual de instruções pode dar origem a risco de ferimento. 17 Não force o cabo eléctrico Nunca transporte a ferramenta pelo cabo e não puxe pelo cabo para tirar a ficha da tomada. Proteja o cabo contra o calor e evite o contacto com óleo e objectos cortantes. 18 Cuide das suas ferramentas com atenção Para uma maior rentabilidade, mantenha as ferramentas sempre afinadas e limpas. Cumpra as instruções relativas à manutenção e substituição dos acessórios. Verifique regularmente os cabos da ferramenta e, no caso de estes estarem danificados, mande-os consertar a um Centro de Assistência Técnica Elu. Verifique periodicamente os cabos de extensão e substitua-os se estiverem danificados. Mantenha os comandos secos, limpos e sem óleo ou gordura. 19 Verifique as peças danificadas Antes de utilizar a ferramenta, verifique cuidadosamente se esta apresenta sinais de danos de modo a assegurar um bom funcionamento e a obtenção do resultado desejado. Verifique o bom alinhamento e fixação das peças móveis e confirme a ausência de ruptura das peças. Verifique ainda se a montagem foi bem feita ou se existe qualquer outra condição que possa impedir que a ferramenta funcione bem. Mande consertar ou substituir os dispositivos de protecção ou outras peças danificadas conforme as instruções. Não utilize a ferramenta se o interruptor não estiver a funcionar. Mande substituir o interruptor num Centro de Assistência Técnica Elu. 20 Mande consertar a sua ferramenta por um Centro de AssistênciaTécnica Elu Esta Ferramenta Eléctrica está conforme às regulamentações de segurança que lhe dizem respeito. Para evitar qualquer perigo, a reparação de ferramentas eléctricas deverá estar exclusivamente a cargo de técnicos qualificados. Verificação do conteúdo da embalagem A embalagem contém: 1 Serra de recortes 3 Lâminas 1 Dispositivo anti-estilhaço 1 Dispositivo de extracção de aparas 1 Cobertura anti-risco (ST84EK/ST74EK) 2 Chaves Allen (ST82K/ST72K) 1 Chave Allen (ST84EK/ST74EK) 1 Caixa de transporte 1 Manual de instruções 1 Vista dos componentes destacados

• Verifique se a ferramenta, as peças ou os acessórios apresentam sinais de danos que possam ter ocorrido durante o transporte.PORTUGUÊS 61 pt - 4

• Antes de utilizar a ferramenta, dedique o tempo necessário à leitura e compreensão deste manual. Descrição (fig. A) A sua serra de recortes foi projectada para aplicações de tipo profissional para cortar madeira, aço, alumínio, PVC e material cerâmico. 1 Interruptor ON/OFF 2 Controlo electrónico da velocidade (ST84EK/ST74EK) 3 Botão de travamento do interruptor (ST84EK/ST82K) 3 Caixa motor (ST74EK/ST72K) 4 Selector de amplitude do movimento pendular 5 Dispositivo de extracção de aparas 6 Base 7 Rolo guia 8 Elemento de aspiração das aparas 9 Suporte da lâmina 10 Nível de ajuste para o soprador de serragem 11 Manípulo rotativo (ST84EK/ST74EK) Segurança eléctrica O motor eléctrico foi concebido para uma única tensão. Verifique sempre se a tensão da rede corresponde à voltagem indicada na placa de identificação. A sua ferramenta Elu tem duplo isolamento em conformidade com o estipulado na norma EN 50144, não sendo, por isso, necessária uma ligação à terra. Substituição do cabo ou ficha Ao substituir o cabo ou ficha, elimine-os de forma segura; uma ficha com condutores de cobre a descoberto é perigosa quando entra em contacto com uma tomada com corrente. Extensões Se fôr necessário um fio de extensão, use um cabo especial, conveniente para a corrente desta ferramenta (Veja os dados técnicos). A dimensão mínima do condutor é 1,5 mm

No caso de se usar uma bobina, desenrole o cabo todo. Montagem e afinação Antes da montagem de acessórios e da afinação retire sempre a ficha da tomada. Colocação e remoção da lâmina da serra ST82K/ST72K - (fig. B) O sistema convencional Elu garante uma fácil troca de lâminas da serra usando a chave Allen fornecida com a ferramenta.

• Mova a lâmina da serra para cima e para baixo para expor o parafuso de fixação (12) do suporte da lâmina (9).

• Desaperte o parafuso do suporte da lâmina (9) usando a chave Allen (13) fornecida com a ferramenta.

• Introduza ou remova a lâmina da serra dirigindo a parte de trás da lâmina na ranhura do rolo guia. ST84EK/ST74EK - (fig. A & C) O sistema da Elu que dispensa o uso de ferramentas, garante uma troca rápida e fácil das lâminas da serra.

• Puxe o manípulo rotativo (11) para cima e gire-o para a esquerda.

• Introduza a lâmina da serra no suporte de lâmina (9) dirigindo a parte de trás na ranhura do rolo guia (7).

• Gire o manípulo rotativo (11) para a direita até ouvir um clique.

• Carregue o manípulo (11) para baixo.

• Para remover a lâmina da serra proceda na ordem inversa. Ajuste para corte em bisel (fig. D) A base regulável (6) permite cortes em bisel à direita e à esquerda até 45°. As posições de 0° e 45° são programadas previamente.

• Desaperte o parafuso (14) usando a chave Allen (13) fornecida.

• Deslize o calço (6) daqui da lâmina da serra.

• Incline o calço e ajuste o ângulo desejado com a ajuda da graduação.

• Para ângulos intermédios, aperte um pouco o parafuso (14) usando a chave Allen (13).

• Regule o ângulo com precisão e aperte o parafuso (14).pt - 5 62 PORTUGUÊS

• Para garantir as posições com 0° e 45°, deslize o calço volta na posição dianteira. Ajuste do soprador de serragem (fig. A) O soprador de serradura dirige um jacto de ar regulável para a lâmina da serra para manter a peça limpa de serradura durante a operação.

• Ajuste o soprador de serragem usando a alavanca (10), que tem três posições: Baixa Para trabalhar com metais, ao utilizar líquidos refrigerantes e lubrificantes e para usar com o extractor de poeiras. Intermédia Para trabalhar com madeira e materiais similares com baixa velocidade. Alta Para trabalhar com madeira e materiais similares com alta velocidade. Montagem do adaptador do extractor de poeiras (fig. E)

• Encaixe o adaptador do extractor de poeiras (5) na tomada.

• Introduza a ponta do tubo do extracção de poeiras no adaptador.

• Monte o resguardo do extractor de aparas (8) como mostrado.

• Para remover o adaptador do extractor de poeiras, carregue a lingueta (16) e puxe o adaptador para fora. Quando for preciso, adapte um aspirador projectado conforme as directivas aplicáveis em relação à emissão de poeira. Não utilize o aspirador de pó sem a devida protecção contra faíscas, quando serrar metal. Montagem e remoção do dispositivo anti- estilhaços (fig. F) O dispositivo anti-estilhaços (17) encaixa-se perto da lâmina e tem a finalidade de evitar os estilhaços na peça a cortar.

• Monte o dispositivo anti-estilhaços (17) na base, segundo figura.

• Para remover o dispositivo anti-estilhaços, proceda na ordem inversa. ST84EK/ST74EK - Montagem e remoção da cobertura anti-risco (fig. G) A cobertura anti-risco (18) tem a função de evitar que se danifique a superfície do material (frágil) a trabalhar.

• Insira com uma leve pressão a cobertura na base como mostra a figura. ST84EK/ST74EK - Regulação electrónica da velocidade da serra (fig. H) A velocidade de corte varia com a pressão efectuada no interruptor para ligar/desligar (1).

• Para programar previamente a velocidade da serra, gire o selector de regulação (2) para a posição desejada. A regulação requerida depende da espessura e do tipo do material. Após ter utilizado a serra durante períodos extensos com velocidades baixas, deixe a serra funcionar em vazio durante 3 minutos na máxima velocidade, para arrefecê-la. Ajuste do movimento pendular (fig. I) O ajuste do movimento pendular permite dar à serra una velocidade de corte mais rápido em diversos tipos de materiais.

• Desloque o selector (4) na posição desejada. A regulação requerida é apenas uma questão de experiência. O selector pode ser manuseado durante o funcionamento. Vide a tabela abaixo. Pos. Madeira Metal Plásticos 3 Cortes rápidos - PVC 2 Peças grossas - Fibra de vidro Acrílico 1 Contraplacado Alumínio - Aglomerado Metais não-ferrosos - 0 Peças finas Chapas de metal - Cortes precisos63 pt - 6 PORTUGUÊS Acessórios opcionais Instalação da guia paralela (fig. J)

• Instale a guia paralela (19) como mostrado. Instalação da guia de corte em circulo (fig. K)

• Instale a guia de corte em circulo (20) como mostrado.

• Fixe a guia de corte em circulo no centro do orifício a ser cortado. Modo de emprego

• Cumpra sempre as instruções de segurança e os regulamentos aplicáveis.

• Assegure-se que a peça a cortar está bem presa. Remova pregos, parafusos e outros dispositivos de bloqueio que possam danificar a lâmina.

• Controle que haja espaço suficiente à lâmina embaixo da peça a trabalhar. Não corte materiais de espessura superior àquela máxima permitida.

• Use sómente lâminas afiadas. Lâminas danificadas ou dobradas devem ser substituídas imediatamente.

• Não utilize a ferramenta para serrar canos ou tubos.

• Nunca coloque em funcionamento a ferramenta sem a lâmina.

• Para optimizar os resultados, accione a ferramenta gradual e constantemente sobre a peça. Não efectue pressões laterais na lâmina. Mantenha a base achatada sobre a peça a cortar e afaste o cabo de alimentação mantendo-o alinhado com o lado posterior da ferramenta. Para o corte de curvas, círculos ou outras superfícies arredondadas, empurre a ferramenta ligeiramente para frente.

• Espere até que a ferramenta tenha parado de funcionar antes de remover a lâmina da peça trabalhada. Depois de serrar a lâmina pode estar quente. Não toque. Para ligar e para desligar (fig. A) ST84EK/ST82K

• Para ligar: aperte o interruptor para ligar/desligar (1). A velocidade de corte do ST84EK varia com a pressão efectuada no interruptor para ligar/ desligar (1).

• Para operações contínuas, aperte o botão de travamento do interruptor (3).

• Para desligar: aperte o interruptor para ligar/ desligar uma outra vez. Desligue sempre a ferramenta após o trabalho e antes de tirar a ficha da tomada. ST74EK/ST72K

• Para ligar: desloque o interruptor para ligar/desligar (1) para a frente.

• Para desligar: desloque o interruptor para ligar/ desligar para trás. Desligue sempre a ferramenta após o trabalho e antes de tirar a ficha da tomada. Para serrar madeira

• Se for necessário, desenhe uma linha de corte para referência na peça a trabalhar.

• Segure a ferramenta contra a peça e siga a linha de corte desenhada anteriormente.

• Para serrar paralelamente à borda da peça, instale a guia paralela e dirija a sua serra de recortes ao longo da peça como mostrado na figura J. Para serrar madeira utilizando um orifício piloto

• Se for necessário, desenhe uma linha de corte para referência na peça a trabalhar.

• Faça um orifício (ø mín. 12 mm) e introduza a lâmina.

• Siga a linha de corte desenhada anteriormente.

• Para cortar formas perfeitamente redondas, instale a guia de corte em circulo e regule-a no raio que for requerido. Para serrar numa borda saliente (fig. D)

• Empurre o calço (6) para trás até o fim.

• Monte uma lâmina apropriada.

• Proceda como descrito anteriormente.

• Adapte a velocidade para serrar.

• Regule o soprador de serragem na posição inferior. Utilize um lubrificante de refrigeração (óleo para corte) para evitar o sobreaquecimento da lâmina ou da peça. Corte de círculos (fig. K)

• Instale a guia de corte em circulo como mostrado. Para mais informações sobre os acessórios apropriados, consulte o seu Revendedor autorizado. Manutenção A sua Ferramenta Eléctrica Elu foi concebida para funcionar durante muito tempo com um mínimo de manutenção. O funcionamento satisfatório contínuo depende de bons cuidados e limpeza regular da ferramenta. Para lubrificar o rolo guia (fig. L)

• Lubrifique ocasionalmente o rolo guia (7) para prevenir o bloqueamento. Limpeza Conserve livres as aberturas de ventilação e limpe regularmente o corpo da máquina utilizando um pano macio. Ferramentas indesejadas e o ambiente Leve a sua ferramenta velha a um Centro de Assistência Técnica Elu onde ela será eliminada de um modo seguro para o ambiente. Serviços Pós-Venda Elu Todas as Ferramentas Eléctricas Elu são devidamente testadas antes de deixar a fábrica. No entanto, se a Ferramenta Eléctrica precisar de reparação, queira contactar o seu distribuidor ou a Elu para obter o endereço do Centro de Assistência Técnica Elu mais próximo (queira consultar a parte de trás do presente manual). GARANTIA

• 30 DIAS DE SATISFAÇÃO COMPLETA • Se não estiver completamente satisfeito com a sua ferramenta Elu, contacte um Centro deAssistência Técnica Elu. Apresente a sua reclamação, juntamente com a máquina completa, bem como a factura de compra e ser- lhe á apresentada a melhor solução.

• UM ANO DE GARANTIA • Se o seu produto Elu se avariar por defeito de montagem ou de material, durante os 12 meses a partir da data da compra, garantimos a substituição de todas as peças defeituosas sem encargos desde que:

• O produto não tenha sido mal usado.

• Eventuais reparações não tenham sido efectuadas por pessoas estranhas aos Centro de Assistência Técnica Elu.
