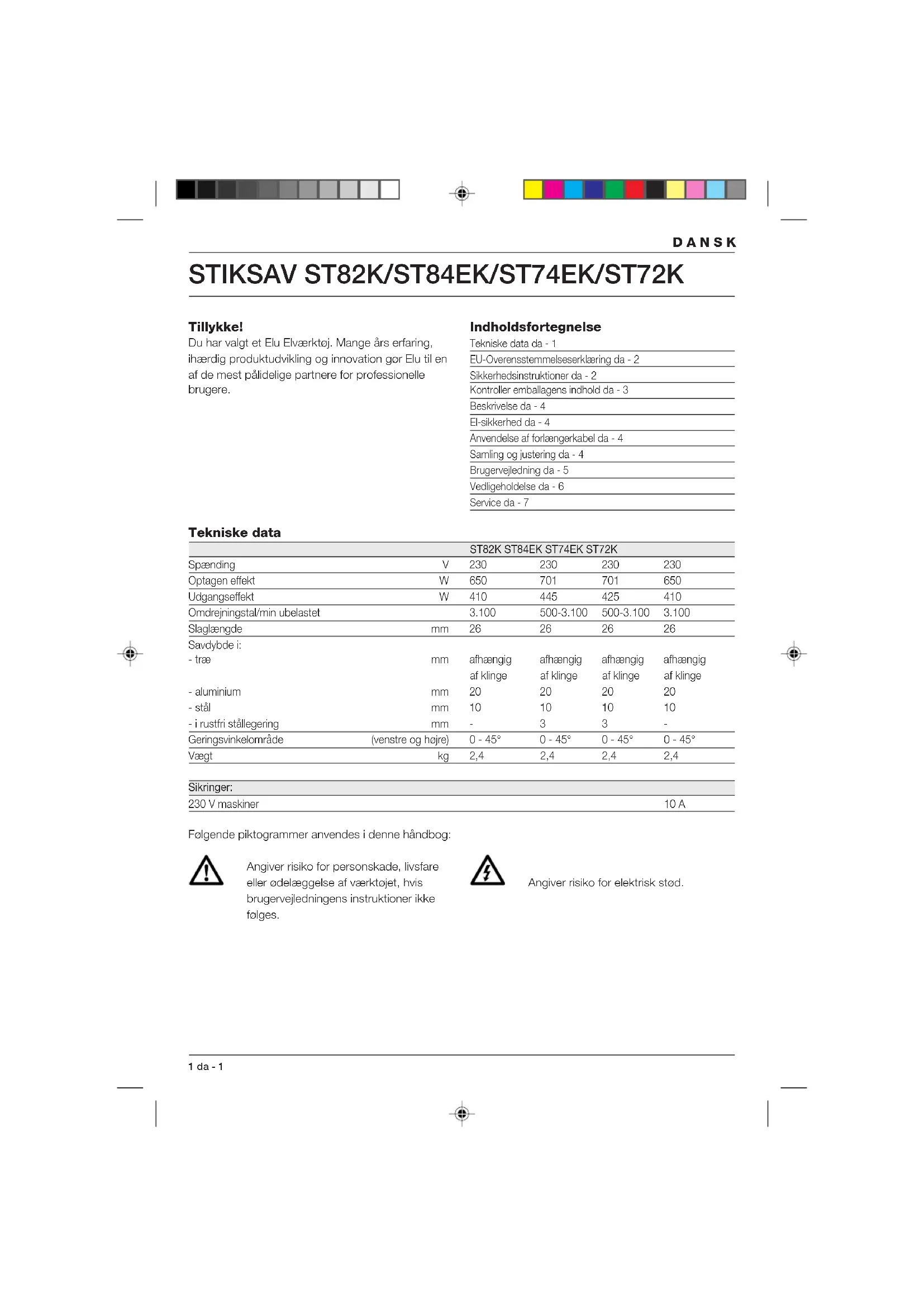

BRUGSANVISNING ST84EK ELU

Du har valgt et Elu Elværktøj. Mange års erfaring, ihærdig produktudvikling og innovation gør Elu til en af de mest pålidelige partnere for professionelle brugere.

Indholdsfortegnelse

Sikkerhedsinstruktioner da - 2

Kontroller emballagens indhold da - 3

Beskrivelse da - 4

El-sikkerhed da - 4

Anvendelse af forlængerkabel da - 4

Brugervejledning da - 5

Vedligeholdelse da - 6

Service da - 7

Tekniske data

		ST82K ST84EK ST74EK ST72K
Spænding	V	230	230	230	230
Optagen effekt	W	650	701	701	650
Udgangseffekt	W	410	445	425	410
Omdrejningstal/min ubelastet		3.100	500-3.100	500-3.100	3.100
Slaglængde	mm	26	26	26	26
Savdybde i:
- træ	mm	afhængig af klinge	afhængig af klinge	afhængig af klinge	afhængig af klinge
- aluminium	mm	20	20	20	20
- stål	mm	10	10	10	10
- i rustfri stållogering	mm	-	3	3	-
Geringsvinkelområde	(venstre og hojre)	0 - 45°	0 - 45°	0 - 45°	0 - 45°
Vægt	kg	2,4	2,4	2,4	2,4

Sikringer:

230 V maskiner

10 A

Følgende piktogrammer anvendes i denne håndbog:

Angiver risiko for personskade, livsfare eller odelæggelse af værktøjet, hvis brugervejledningens instruktioner ikke følges.

Angiver risiko for elektrisk stød.

DANSK

EU-Overensstemmelseserklæring

ST82K/ST84EK/ST74EK/ST72K

Elu erklærer at disse værktojer er konstrueret i henhold til EU-direktiverne: 98/37/E∅F, 89/336/E∅F, 73/23/E∅F, EN 50144, EN 55014-2, EN 55014, EN 61000-3-2 & EN 61000-3-3.

For yderligere information bedes De venligst kontakte Elu på nedenstående adresse eller se bagsiden af brugervejledningen.

Lydniveauet er i overensstemmelse med EU-direktiverne 86/188/E∅F & 98/37/E∅F, målt i henhold til EN 50144:

ST82K ST84EK

ST74EK ST72K

L_nd (lydniveau) dB(A)* 93 93

L_ya (akustisk styrke) dB(A) 101 101

Anvend høreværn, hvis lydniveauet overstiger 85 dB(A).

Den vægte de geometriske middelværdi af accelerationsfrekvensen i henhold til EN 50144:

ST82K ST84EK ST74EK ST72K

<2,5 m/s ^2

<2,5 m/s ^2

<2,5 m/s ^2

<2,5 m/s ^2

Produktudviklingsdirektor

Horst Großmann

X. fopsmann

Elu International, Richard-Klinger-Straße 40, D-65510, Idstein, Tyskland

Sikkerhedsinstruktioner

Læs brugsanvisningen igennem, inden maskinen tages i brug. Opbevar brugsanvisningen let tilgængeligt, så alle, der bruger maskinen, har adgang til brugsanvisningen. Foruden nedenstående instruktioner, bør Arbejdstilsynets regler altid følges.

ADVARSEL!

Når man anvender elværktøj, skal følgende grundlæggende sikkerhedsinstruktioner altid følges for at nedsætte risikoen for elektriske stød, personskader og brand.

1 Brug høreværn

Lydniveauet ved bearbejdning af forskellige materialer kan variere, af og til overstiger niveauet 85 dB(A). For at beskytte sig selv, skal man altid anvende høreværn.

2 Hold arbejdsområdet i orden

Uordentlige arbejdsområder og arbejdsbænke indbyder til skader.

3 Tænk på arbejdsmiljøets indflydelse

Udsæt ikke elværktøj for regn. Anvend ikke elværktøj på fugtige eller våde pladser. Sorg for en god belysning over arbejdsområdet. Anvend ikke elværktøj i nærheden af let antændelige væsker eller gasser.

4 Beskyt dig mod elektriske stød

Undgå kropskontakt med dele, der har jordforbindelse (f.eks. rør, radiatorer, komfurer, køleskabe). Ved ekstreme arbejdsforhold (f.eks. høj fugtighed, forekomst af metalstov osv.) kan den elektriske sikkerhed oges ved at tilkoble en fejlstrømsafbryder.

5 Hold børnene på afstand

Lad ikke børn komme i berøring med værktøjet eller forlængerledningen. Det er påkrævet at holde børn under 16 år under opsyn.

6 Opbevar værktøj sikkert

Når elværktøjet ikke anvendes, skal det opbevares på et tørt, hojt placeret sted, låst inde, uden for børns rækkevidde.

7 Overbelast ikke elværktøj

Man arbejder bedre og mere sikkert inden for det anforte effektområde.

8 Brug det rigtige elværktøj

Tving ikke elværktøj til at udføre arbejde, som er beregnet til kraftigere værktøj.

Brug ikke værktoj til formål, det ikke er beregnet til, brug f.eks. ikke en håndrundsav til at save kviste eller brænde.

9 Klæd dig rigtigt på

Bær ikke löst hængende tøj eller smykker. De kan sidde fast i bevægelige dele. Gummihandsker og skridsikre sko anbefales ved udendørs arbejde. Brug hårnet, hvis du har langt här.

10 Brug beskyttelsesbriller

Brug beskyttelsesbriller for at forhindre, at du får støv i øjnene, hvilket kan forårsage skade. Hvis der opstår meget støv, bruges også støvmaske.

11 Ledningen må ikke mishandles

Bær aldrig værktojet i ledningen og træk ikke i ledningen for at tage kontakten ud af stikket. Udsæt ikke ledningen for varme, olie eller skarpe kanter.

12 Sæt arbejdsemnet fast

Brug skruetvinger eller skruestik for at spænde arbejdsemnet fast. Det er sikrere end at bruge hånden, og du får begge hænder fri til arbejdet.

13 Stræk dig ikke for meget

Sørg for, at du altid har sikkert fodfæste og balance.

14 Vedligehold værktøjet omhyggeligt

Hold værktøjet skarpt og rent. Følg instruktionerne med hensyn til pasning og udskiftning af tilbehør. Kontroller elværktøjets ledning regelmæssigt og få den repareret hos et anerkendt serviceværksted, hvis den er beskadiget. Kontroller forlængerledninger regelmæssigt og udskift dem, hvis de er beskadigede. Hold håndtagene tørre, rene og fri for olie og fedt.

15 Tag kontakten ud af stikket når elværktøjet ikke er i brug, inden service og ved udskiftning af tilbehør

16 Fjern nøglerne

Kontroller at nøgler og justerværktøj er fjernet fra elværktøjet, inden det startes.

17 Undgå utilsigtet start

Bær ikke tændt elværktøj med fingeren på afbryderen. Sørg for, at afbryderen er slået fra, när du sætter kontakten i stikket.

18 Forlængerledninger udendørs

Udendørs må der kun anvendes forlængerledninger, der er godkendt til udendørs brug og mærkede til dette.

19 Vær opmærksom

Se på det, du gør. Brug din sunde fornuft. Brug ikke elværktøjet, när du er træt.

20 Kontroller elværktøjet for skader, inden du tilslutter ledningen til vægstikket

Inden fortsat brug af elværktojet, skal eventuelle beskadigede sikringsanordninger og andre defekte dele kontrolleres noe for at finde ud af, om de fortsat kan fungere rigtigt og udføre den planlagte funktion. Kontroller at de bevægelige dele fungerer upåklageligt og ikke klemmer, at ingen dele er gået i stykker, at alle dele er rigtigt monterede, og at andre forhold, der kan påvirke driften, er i orden. En sikkerhedsanordning eller en anden del, som er beskadiget, skal repareres eller udskiftes af et anerkendt serviceværksted, hvis intet andet er anført i brugsanvisningen. Fejlbehæftede afbrydere skal udskiftes hos et autoriseret serviceværksted. Brug ikke elværktojet, hvis afbryderen ikke kan kobles til eller fra.

21 For din personlige sikkerhed

Brug kun tilbehor og dele, der er anbefalet i brugsanvisningen og katalogerne. Anvendelsen af andet værktoj eller tilbehør end det, der anbefales i brugsanvisningen eller katalogerne kan medføre risiko for personskader.

22 Få dit værktøj repareret hos et autoriseret Elu Serviceværksted

Dette elværktøj overholder de relevante sikkerhedsforskrifter. For at undgå fare, må reparationer af eludstyr kun foretages af autoriserede elektrikere.

Kontroller emballagens indhold

Emballagen indeholder:

1 Stiksav

3 Klinger

1 Splintbeskyttelse

1 Støvsugeradapter

1 Ridseafskærmning (ST84EK/ST74EK)

2 Umbrakonogler (ST82K/ST72K)

1 Umbrakonøgle (ST84EK/ST74EK)

1 Kasse

1 Brugervejledning

1 Tegning

- Kontroller, at værktøjet, komponenter eller tilbehør ikke er blevet beskadiget under transporten.

DANSK

- Tag dig tid til at læse og forstå denne brugervejledning, før du tager værktøjet i brug.

Beskrivelse (fig. A)

Din stiksav er konstrueret til professionel savning af træ, stål, aluminium, PVC eller keramiske materialer.

1 Afbryder

2 Variabel hastighedskontrol (ST84EK/ST74EK)

3 Låseknap (ST84EK/ST82K)

3 Motorhus (ST74EK/ST72K)

4 Pendulvælger

5 Støvudsugning

6 Savbord

7 Styrerulle

8 Spånudsugningsdæksel

9 Klingeholder

10 Indstillingshåndtag for savsmuldsblæser

Elmotoren er kun beregnet til én spænding. Kontroller, at stromforsyningen svarer til spændingen på typeskiltet.

Dit Elu-værktøj er dobbeltisoleret i henhold til EN 50144; jordledning er derfor ikke påkrævet.

Udskiftning af kabel eller stik

Ved udskiftning af kablet eller af stikket skal den bortskaffes på sikker måde. Et stik med blottede kobberledere er farlig, hvis den sættes i en stromførende kontakt.

Anvendelse af forlængerkabel

Hvis der skal bruges forlængerkabel, skal der anvendes et kabel svarende til værktojets strømforbrug (se de tekniske specifikationer). Den mindste lederstørrelse er 1,5 mm ^2 . Ved anvendelse af en kabeltromle, skal kablet altid vindes helt ud.

Montering og afmontering af klingen

ST82K/ST72K - (fig. B)

Elu's konventionelle system sikrer let skift af savklinge ved hjælp af umbrakonøglen som følger med værktojet.

• Bevæg savklingen op eller ned så klingeholderens (9) klemskrue (12) bliver synlig.
• Når skruen på klingeholderen (9) skal løsnes, anvendes umbrakonøglen (13) som følger med værktøjet.
• Anbring eller fjern savklingen ved at føre bagsiden af klingen ind i sporet på føringsrullen.

ST84EK/ST74EK - (fig. A & C)

Elu's værktøjsfri værktøjssystem sikrer hurtig og nem udskiftning af savklinger.

• Træk håndtaget (11) og drej det mod uret.
• Indsæt savklingen i klingeholderen (9) ved at føre bagsiden af klingen ind i sporet på føringsrullen (7).
• Drej håndtaget (11) med uret til der høres et klik.
• Tryk håndtaget helt ned.
• Savklingen fjernes i omvendt rækkefolge.

Indstilling af geringsvinklen (fig. D)

Det justerbare savbord (6) gør det muligt at lave snit til højre og til venstre på op til 45°. Indstillingerne 0° og 45° er indstillet på forhånd.

• Løsn skruen (14) ved hjælp af den medfølgende umbrakonøgle (13).
• Skyd foden (6) væk fra savklingen.
• Vip foden og indstil den ønskede geringsvinkel ved hjælp af skalaen.
• Ved mellemindstillinger strammes skruen (14) let ved hjælp af umbrakonøglen (13).
• Finindstil geringsvinklen og spænd skruen (14).
• For at fastsætte indstillingerne 0° og 45° skydes foden tilbage til forreste position.

Indstilling af savsmuldsblæseren (fig. A)

Savsmuldsblæseren leder en justerbar luftstrøm mod savklingen for at holde arbejdsemnet frit for savspåner under arbejdet.

- Indstil savsmuldsblæseren ved hjælp af armen (10).

DANSK

Den har tre indstillinger:

Lav

Til arbejde med metaller, når man anvender kølevæsker og smøremidler og til brug med støvsuging.

Middel

Til arbejde med træ og tilsvarende materialer ved lav hastighed

Høj

Til arbejde med træ og tilsvarende materialer ved høj hastighed.

Montering af støvsugeradapter (fig. E)

- Sæt støvsugeradapteren (5) ind i fatningen.

- Stik enden af støvsugerslangen ind i adapteren.

- Når støvsugeradapteren skal fjernes, trykkes knasten (16) ind og adapteren trækkes ud.

Eventuelt kan man tilkoble en støvsuger, der er konstrueret i henhold til de gældende direktiver om støvudslip. Brug ikke en støvsuger uden ordentlig gnistbeskyttelse ved savning af metal.

Montering og afmontering af splintbeskyttelsen (fig. F)

Splintbeskyttelsen (17) som monteres tæt på savklingen, forhindrer splinter i arbejdsemnet ved savning.

- Afmonter splintbeskyttelsen i omvendt rækkefølge.

ST84EK/ST74EK - Montering og afmontering af ridseafskærmning (fig. G)

Ridseafskærmningen (18) forhindrer at (skrøbelige) arbejdsemner bliver ridset i overfladen.

- Klik afskærmningen på bordet som vist.

ST84EK/ST74EK - Indstilling af elektronisk savehastighed (fig. H)

Savehastigheden varierer med det tryk, der udøves på afbryderen (1).

- Savehastigheden indstilles ved at dreje vælgeren (2) til ønsket niveau. Jo højere tal, desto højre savehastighed. Rigtig indstilling afhænger af tykkelse og type materiale.

Hvis værktojet har været anvendt i lang tid med lav hastighed, skal det køres i ca. 3 minutter med maksimal hastighed uden belastning.

Indstilling af pendulbevægelse (fig. 1)

Den regulerbare pendulbevægelse sikrer en optimal savning i forskellige materialer.

- Skub pendulvælgeren (4) til den ønskede position. Den bedste indstilling er et erfaringsspørgsmål. Vælgeren kan betjenes under arbejdet. Se tabellen nedenfor.

Pos. Træ Metal Plast

3 Hurtige snit - PVC

2 Tykke arbejdsemner - Fiberglas

Akryl

1 Finer Aluminium -

Spånplade Ikke-jernmetaller -

0 Tynde arbejdsemner Plademetal - Fine snit

Ekstraudstyr

Montering af parallel afstandsholder (fig. J)

- Monter den parallelle afstandsholder (19) som vist.

Montering af passer (fig. K)

- Fastgør passeren i centrum af det hul som skal saves ud.

Brugervejledning

• Overhold altid sikkerhedsinstruktionerne og gældende foreskrifter.

- Sørg for at arbejdsemnet er ordentligt fastspændt. Fjern søm, skruer og andet, som kan beskadige klingen.

- Kontroller at der er tilstrækkeligt med plads under arbejdsemnet til at klingen kan bevæge sig frit. Sav ikke i materialer, der er tykkere end den maksimale savdybde.

• Brug kun skarpe savklinger.

DANSK

Beskadigede eller bøjede klinger skal omgående udskiftes.

• Brug ikke værktøjet til savning af rør.
• Brug aldrig værktøjet uden savklinge.
• For at opnå optimale resultater skal værktojet bevæges jævnt og konstant over arbejdsemnet. Pres ikke sidelæns på klingen. Hold skoen plant mod arbejdsemnet og hold ledningen bagved værktojet. Ved savning af kurver, cirkler og andre runde former skubbes værktojet blidt fremad.
• Fjern ikke værktøjet fra arbejdsemnet, for det er standset helt. Klingen kan være meget varm efter savningen. Rør ikke ved klingen.

• Start: tryk på afbryderen (1). ST84EK's hastighed varierer med det tryk, der udøves på afbryderen (1).
• For konstant drift trykkes på låseknappen (3).
• Stop: tryk på afbryderen igen. Afbryd altid værktøjet, når arbejdet er afsluttet og for ledningen tages ud.

ST74EK/ST72K

• Start: skub afbryderen (1) fremad.
• Stop: skub afbryderen bagud.Afbyd altid værktøjet, når arbejdet er afsluttet, og før stikket trækkes ud.

Savning i træ

• Tegn en streg, hvis det er nødvendigt.
• Start værktøjet.
• Hold værktøjet mod arbejdsemnet og følg stregen.
• Når man skal save parallelt med kanten af arbejdsemnet, monteres den parallelle afstandsholder og stiksaven styres langs emnet som vist i fig. J.

Savning i træ med start i et i forboret hul

• Tegn en streg, hvis det er nødvendigt.
• Bor et hul ( min. 12 mm) og sæt savklingen i hullet.
• Start værktojet.
  • Følg stregen.
• For at save perfekte runde former, monteres passeren og den onskede radius indstilles.

Savning langs en kant (fig. D)

• Fjern det lige/runde savstyr, hvis det er monteret.
• Indstil pendulvælgeren på 0.
• Løsn skruen (14) ved hjælp af umbrakonoglen (13).
  • Skyd foden (6) helt tilbage.
• Spænd skruen.
• Start maskinen.

Savning i metal

• Monter en passende savklinge.
  • Gør som ovenfor beskrevet.
• Tilpas hastigheden.
• Sæt savsmuldsblæseren i lav stilling.

Brug kolevæske (skæreolie) for at forhindre at savklingen eller arbejdsemnet bliver for varmt.

Sådan saves cirkler (fig. K)

Dit elværktøj er fremstillet til at fungere i meget lang tid med mindst mulig vedligeholdelse. For at værktøjet skal kunne fungere tilfredsstillende hele tiden, er det dog vigtigt, at værktøjet behandles korrekt og rengøres jævnligt.

Smøring af styrerullen (fig. L)

- Smør styrerullen (7) med jævne mellemrum for at forhindre blokering.

Rengøring

Hold ventilationshullerne åbne og rengør maskinhuset jævnligt med en blød klud.

Opslidt værktøj og miljøet

Når din maskine er slidt op, beskyt da naturen ved ikke at kaste den bort sammen med almindeligt affald. Aflever den til et opsamlingssted i din kommune eller til et Elu serviceværksted.

Service

Hvis der opstår fejl i din maskine, skal den altid indleveres til et autoriseret serviceværksted. (Se gældende prisliste/katalog for yderligere oplysninger eller henvend dig til Elu.)

På grund af forskning og udvikling kan ovenstående specifikationer ændres uden forudgående varsel.

GARANTI

• 30 DAGE TILFREDSKUNDE GARANTI •

Fuld tilfredshed eller pengene tilbage. Hvis du ikke er helt tilfreds med dit Elu-værktøj, kan du returnere værktojet til forhandleren inden 30 dage efter kobet og få dine penge refunderet eller værktojet ombyttet. Værktøjet skal indleveres komplet, og købsnotaen skal forevises.

• ET ÅRS FULD GARANTI •

Hvis et Elu-værktøj bliver defekt på grund af materiale eller produktfejl inden for de første 12 måneder fra kobsdatoen, vil de defekte komponenter blive udskiftet gratis eller også udskiftes enheden uden beregning under følgende forudsætninger:

• At apparatet ikke er anvendt forkert.
• At der ikke er udført uautoriserede reparationer.
• At dateret købsnota forevises.

Oplysninger om nærmeste Elu-autoriserede serviceværksted, se aktuelt katalog for videre information eller kontakt Elu.

DEUTSCH

STICHSÄGE ST82K/ST84EK/ST74EK/ST72K

Lydnivået er i overensstemmelse med 86/188/EEC og 98/37/EEC, målt i henhold til EN 50144:

	ST82K ST84EK
	ST74EK ST72K
L_pA (lydnivå) dB(A)* 93 93
L_pA (akustisk effekt) dB(A) 101 101

* ved brukerens øre

2 Hold arbeidsområdet rent og ryddig

7 Overbelast ikke maskinen

Maskinen arbeider bedre og sikrere innenfor det angitte effektområdet.

Bruk ikke elektroverktoy til formål det ikke er ment for, som for eksempel å fjerne kvister eller kappe ved med en håndsirkelsag.

9 Kle deg riktig

Ha ikke på deg løstsittende klær eller smykker. De kan sette seg fast i de bevegelige delene. Vi anbefaler gummihansker og sko som ikke glir når du arbeider utendørs. Bruk hårnett hvis du har langt hår.

10 Bruk vernebriller

11 Stell pent med ledningen

Bær ikke maskinen i ledningen og, trekk ikke i ledningen når du skal ta støpselet ut av stikkontakten. Utsett ikke ledningen for varme, olje eller skarpe kanter.

13 Strekk deg ikke for langt

Se på det du gjør. Bruk sunn fornuft. Bruk ikke maskinen när du er trett.

Ditt Elu verktøy er dobbeltisolert i samsvar med EN 50144. Jordet ledning er derfor ikke nødvendig.

• Skyv skoen (6) bort fra sagbladet.
