BRUGSANVISNING ST72K ELU

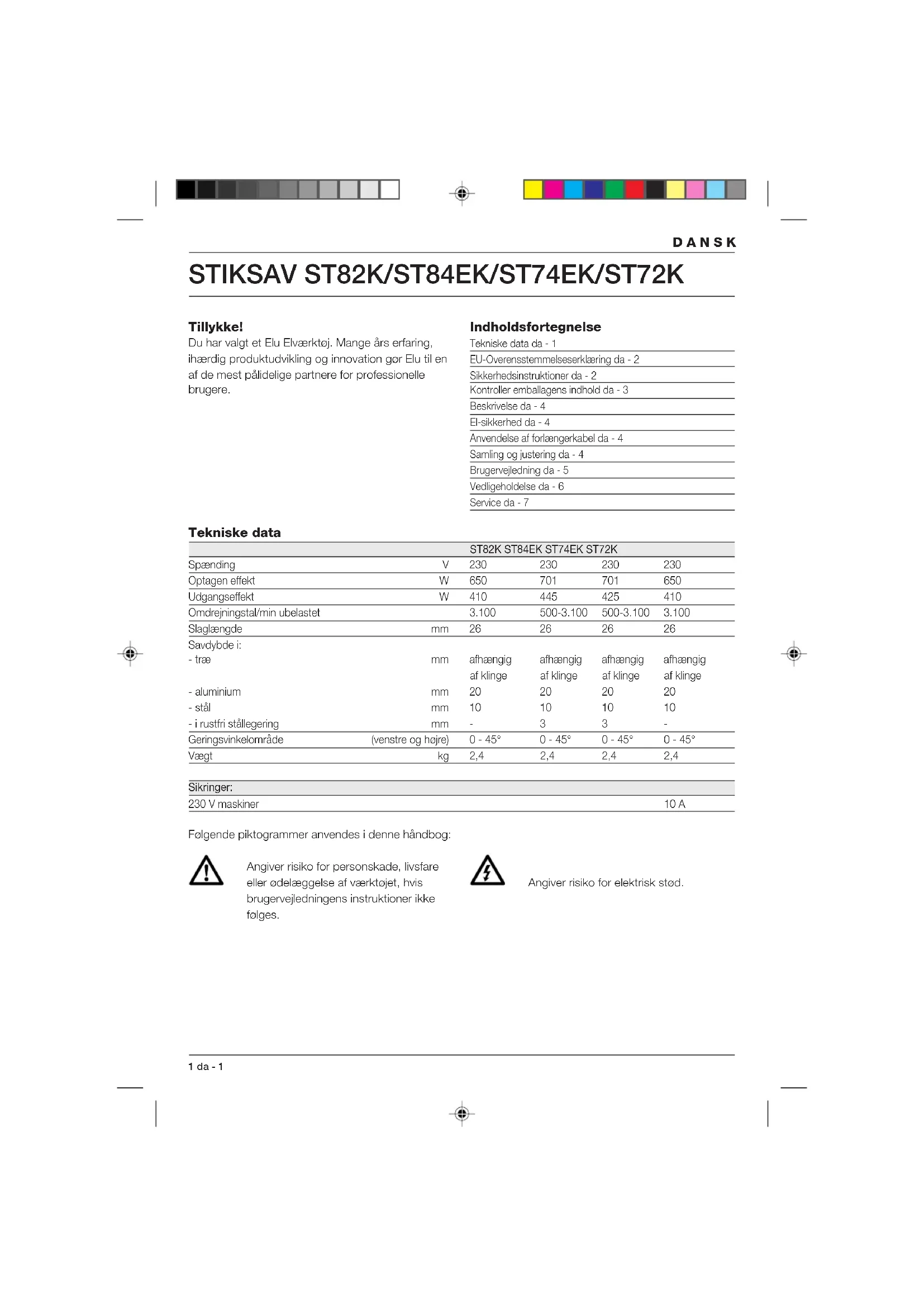

I1 da - 1 DANSK STIKSAV ST82K/ST84EK/ST74EK/ST72K Tillykke! Du har valgt et Elu Elværktøj. Mange års erfaring, ihærdig produktudvikling og innovation gør Elu til en af de mest pålidelige partnere for professionelle brugere. Indholdsfortegnelse Tekniske data da - 1 EU-Overensstemmelseserklæring da - 2 Sikkerhedsinstruktioner da - 2 Kontroller emballagens indhold da - 3 Beskrivelse da - 4 El-sikkerhed da - 4 Anvendelse af forlængerkabel da - 4 Samling og justering da - 4 Brugervejledning da - 5 Vedligeholdelse da - 6 Service da - 7 Tekniske data ST82K ST84EK ST74EK ST72K Spænding V 230 230 230 230 Optagen effekt W 650 701 701 650 Udgangseffekt W 410 445 425 410 Omdrejningstal/min ubelastet 3.100 500-3.100 500-3.100 3.100 Slaglængde mm 26 26 26 26 Savdybde i: - træ mm afhængig afhængig afhængig afhængig af klinge af klinge af klinge af klinge - aluminium mm 20 20 20 20 - stål mm 10 10 10 10 - i rustfri stållegering mm - 3 3 - Geringsvinkelområde (venstre og højre) 0 - 45° 0 - 45° 0 - 45° 0 - 45° Vægt kg 2,4 2,4 2,4 2,4 Sikringer: 230 V maskiner 10 A Følgende piktogrammer anvendes i denne håndbog: Angiver risiko for personskade, livsfare eller ødelæggelse af værktøjet, hvis brugervejledningens instruktioner ikke følges. Angiver risiko for elektrisk stød.da - 2 2 DANSK EU-Overensstemmelseserklæring ST82K/ST84EK/ST74EK/ST72K Elu erklærer at disse værktøjer er konstrueret i henhold til EU-direktiverne: 98/37/EØF, 89/336/EØF, 73/23/EØF, EN 50144, EN 55014-2, EN 55014, EN 61000-3-2 & EN 61000-3-3. For yderligere information bedes De venligst kontakte Elu på nedenstående adresse eller se bagsiden af brugervejledningen. Lydniveauet er i overensstemmelse med EU- direktiverne 86/188/EØF & 98/37/EØF, målt i henhold til EN 50144: ST82K ST84EK ST74EK ST72K

• ved operatørens øre Anvend høreværn, hvis lydniveauet overstiger 85 dB(A). Den vægtede geometriske middelværdi af accelerationsfrekvensen i henhold til EN 50144: ST82K ST84EK ST74EK ST72K < 2,5 m/s

Produktudviklingsdirektør Horst Großmann Elu International, Richard-Klinger-Straße 40, D-65510, Idstein, Tyskland Sikkerhedsinstruktioner Læs brugsanvisningen igennem, inden maskinen tages i brug. Opbevar brugsanvisningen let tilgængeligt, så alle, der bruger maskinen, har adgang til brugsanvisningen. Foruden nedenstående instruktioner, bør Arbejdstilsynets regler altid følges. ADVARSEL! Når man anvender elværktøj, skal følgende grundlæggende sikkerhedsinstruktioner altid følges for at nedsætte risikoen for elektriske stød, personskader og brand. 1 Brug høreværn Lydniveauet ved bearbejdning af forskellige materialer kan variere, af og til overstiger niveauet 85 dB(A). For at beskytte sig selv, skal man altid anvende høreværn. 2 Hold arbejdsområdet i orden Uordentlige arbejdsområder og arbejdsbænke indbyder til skader. 3 Tænk på arbejdsmiljøets indflydelse Udsæt ikke elværktøj for regn. Anvend ikke elværktøj på fugtige eller våde pladser. Sørg for en god belysning over arbejdsområdet. Anvend ikke elværktøj i nærheden af let antændelige væsker eller gasser. 4 Beskyt dig mod elektriske stød Undgå kropskontakt med dele, der har jordforbindelse (f.eks. rør, radiatorer, komfurer, køleskabe). Ved ekstreme arbejdsforhold (f.eks. høj fugtighed, forekomst af metalstøv osv.) kan den elektriske sikkerhed øges ved at tilkoble en fejlstrømsafbryder. 5 Hold børnene på afstand Lad ikke børn komme i berøring med værktøjet eller forlængerledningen. Det er påkrævet at holde børn under 16 år under opsyn. 6 Opbevar værktøj sikkert Når elværktøjet ikke anvendes, skal det opbevares på et tørt, højt placeret sted, låst inde, uden for børns rækkevidde. 7 Overbelast ikke elværktøj Man arbejder bedre og mere sikkert inden for det anførte effektområde. 8 Brug det rigtige elværktøj Tving ikke elværktøj til at udføre arbejde, som er beregnet til kraftigere værktøj.3 da - 3 DANSK Brug ikke værktøj til formål, det ikke er beregnet til, brug f.eks. ikke en håndrundsav til at save kviste eller brænde. 9 Klæd dig rigtigt på Bær ikke løst hængende tøj eller smykker. De kan sidde fast i bevægelige dele. Gummihandsker og skridsikre sko anbefales ved udendørs arbejde. Brug hårnet, hvis du har langt hår. 10 Brug beskyttelsesbriller Brug beskyttelsesbriller for at forhindre, at du får støv i øjnene, hvilket kan forårsage skade. Hvis der opstår meget støv, bruges også støvmaske. 11 Ledningen må ikke mishandles Bær aldrig værktøjet i ledningen og træk ikke i ledningen for at tage kontakten ud af stikket. Udsæt ikke ledningen for varme, olie eller skarpe kanter. 12 Sæt arbejdsemnet fast Brug skruetvinger eller skruestik for at spænde arbejdsemnet fast. Det er sikrere end at bruge hånden, og du får begge hænder fri til arbejdet. 13 Stræk dig ikke for meget Sørg for, at du altid har sikkert fodfæste og balance. 14 Vedligehold værktøjet omhyggeligt Hold værktøjet skarpt og rent. Følg instruktionerne med hensyn til pasning og udskiftning af tilbehør. Kontroller elværktøjets ledning regelmæssigt og få den repareret hos et anerkendt serviceværksted, hvis den er beskadiget. Kontroller forlængerledninger regelmæssigt og udskift dem, hvis de er beskadigede. Hold håndtagene tørre, rene og fri for olie og fedt. 15 Tag kontakten ud af stikket når elværktøjet ikke er i brug, inden service og ved udskiftning af tilbehør 16 Fjern nøglerne Kontroller at nøgler og justerværktøj er fjernet fra elværktøjet, inden det startes. 17 Undgå utilsigtet start Bær ikke tændt elværktøj med fingeren på afbryderen. Sørg for, at afbryderen er slået fra, når du sætter kontakten i stikket. 18 Forlængerledninger udendørs Udendørs må der kun anvendes forlængerledninger, der er godkendt til udendørs brug og mærkede til dette. 19 Vær opmærksom Se på det, du gør. Brug din sunde fornuft. Brug ikke elværktøjet, når du er træt. 20 Kontroller elværktøjet for skader, inden du tilslutter ledningen til vægstikket Inden fortsat brug af elværktøjet, skal eventuelle beskadigede sikringsanordninger og andre defekte dele kontrolleres nøje for at finde ud af, om de fortsat kan fungere rigtigt og udføre den planlagte funktion. Kontroller at de bevægelige dele fungerer upåklageligt og ikke klemmer, at ingen dele er gået i stykker, at alle dele er rigtigt monterede, og at andre forhold, der kan påvirke driften, er i orden. En sikkerhedsanordning eller en anden del, som er beskadiget, skal repareres eller udskiftes af et anerkendt serviceværksted, hvis intet andet er anført i brugsanvisningen. Fejlbehæftede afbrydere skal udskiftes hos et autoriseret serviceværksted. Brug ikke elværktøjet, hvis afbryderen ikke kan kobles til eller fra. 21 For din personlige sikkerhed Brug kun tilbehør og dele, der er anbefalet i brugsanvisningen og katalogerne. Anvendelsen af andet værktøj eller tilbehør end det, der anbefales i brugsanvisningen eller katalogerne kan medføre risiko for personskader. 22 Få dit værktøj repareret hos et autoriseret Elu Serviceværksted Dette elværktøj overholder de relevante sikkerhedsforskrifter. For at undgå fare, må reparationer af eludstyr kun foretages af autoriserede elektrikere. Kontroller emballagens indhold Emballagen indeholder: 1 Stiksav 3 Klinger 1 Splintbeskyttelse 1 Støvsugeradapter 1 Ridseafskærmning (ST84EK/ST74EK) 2 Umbrakonøgler (ST82K/ST72K) 1 Umbrakonøgle (ST84EK/ST74EK) 1 Kasse 1 Brugervejledning 1 Tegning

• Kontroller, at værktøjet, komponenter eller tilbehør ikke er blevet beskadiget under transporten.da - 4 4 DANSK

• Tag dig tid til at læse og forstå denne brugervejledning, før du tager værktøjet i brug. Beskrivelse (fig. A) Din stiksav er konstrueret til professionel savning af træ, stål, aluminium, PVC eller keramiske materialer. 1 Afbryder 2 Variabel hastighedskontrol (ST84EK/ST74EK) 3 Låseknap (ST84EK/ST82K) 3 Motorhus (ST74EK/ST72K) 4 Pendulvælger 5 Støvudsugning 6 Savbord 7 Styrerulle 8 Spånudsugningsdæksel 9 Klingeholder 10 Indstillingshåndtag for savsmuldsblæser 11 Håndtag (ST84EK/ST74EK) El-sikkerhed Elmotoren er kun beregnet til én spænding. Kontroller, at strømforsyningen svarer til spændingen på typeskiltet. Dit Elu-værktøj er dobbeltisoleret i henhold til EN 50144; jordledning er derfor ikke påkrævet. Udskiftning af kabel eller stik Ved udskiftning af kablet eller af stikket skal den bortskaffes på sikker måde. Et stik med blottede kobberledere er farlig, hvis den sættes i en strømførende kontakt. Anvendelse af forlængerkabel Hvis der skal bruges forlængerkabel, skal der anvendes et kabel svarende til værktøjets strømforbrug (se de tekniske specifikationer). Den mindste lederstørrelse er 1,5 mm

. Ved anvendelse af en kabeltromle, skal kablet altid vindes helt ud. Samling og justering Træk stikket ud af stikkontakten inden samling og justering. Montering og afmontering af klingen ST82K/ST72K - (fig. B) Elu’s konventionelle system sikrer let skift af savklinge ved hjælp af umbrakonøglen som følger med værktøjet.

• Bevæg savklingen op eller ned så klingeholderens (9) klemskrue (12) bliver synlig.

• Når skruen på klingeholderen (9) skal løsnes, anvendes umbrakonøglen (13) som følger med værktøjet.

• Anbring eller fjern savklingen ved at føre bagsiden af klingen ind i sporet på føringsrullen. ST84EK/ST74EK - (fig. A & C) Elu’s værktøjsfri værktøjssystem sikrer hurtig og nem udskiftning af savklinger.

• Træk håndtaget (11) og drej det mod uret.

• Indsæt savklingen i klingeholderen (9) ved at føre bagsiden af klingen ind i sporet på føringsrullen (7).

• Drej håndtaget (11) med uret til der høres et klik.

• Tryk håndtaget helt ned.

• Savklingen fjernes i omvendt rækkefølge. Indstilling af geringsvinklen (fig. D) Det justerbare savbord (6) gør det muligt at lave snit til højre og til venstre på op til 45°. Indstillingerne 0° og 45° er indstillet på forhånd.

• Løsn skruen (14) ved hjælp af den medfølgende umbrakonøgle (13).

• Skyd foden (6) væk fra savklingen.

• Vip foden og indstil den ønskede geringsvinkel ved hjælp af skalaen.

• Ved mellemindstillinger strammes skruen (14) let ved hjælp af umbrakonøglen (13).

• Finindstil geringsvinklen og spænd skruen (14).

• For at fastsætte indstillingerne 0° og 45° skydes foden tilbage til forreste position. Indstilling af savsmuldsblæseren (fig. A) Savsmuldsblæseren leder en justerbar luftstrøm mod savklingen for at holde arbejdsemnet frit for savspåner under arbejdet.

• Indstil savsmuldsblæseren ved hjælp af armen (10).5 da - 5 DANSK Den har tre indstillinger: Lav Til arbejde med metaller, når man anvender kølevæsker og smøremidler og til brug med støvsuging. Middel Til arbejde med træ og tilsvarende materialer ved lav hastighed Høj Til arbejde med træ og tilsvarende materialer ved høj hastighed. Montering af støvsugeradapter (fig. E)

• Når støvsugeradapteren skal fjernes, trykkes knasten (16) ind og adapteren trækkes ud. Eventuelt kan man tilkoble en støvsuger, der er konstrueret i henhold til de gældende direktiver om støvudslip. Brug ikke en støvsuger uden ordentlig gnistbeskyttelse ved savning af metal. Montering og afmontering af splintbeskyttelsen (fig. F) Splintbeskyttelsen (17) som monteres tæt på savklingen, forhindrer splinter i arbejdsemnet ved savning.

• Monter splintbeskyttelsen (17) på bordet som vist.

• Afmonter splintbeskyttelsen i omvendt rækkefølge. ST84EK/ST74EK - Montering og afmontering af ridseafskærmning (fig. G) Ridseafskærmningen (18) forhindrer at (skrøbelige) arbejdsemner bliver ridset i overfladen.

• Klik afskærmningen på bordet som vist. ST84EK/ST74EK - Indstilling af elektronisk savehastighed (fig. H) Savehastigheden varierer med det tryk, der udøves på afbryderen (1).

• Savehastigheden indstilles ved at dreje vælgeren (2) til ønsket niveau. Jo højere tal, desto højre savehastighed. Rigtig indstilling afhænger af tykkelse og type materiale. Hvis værktøjet har været anvendt i lang tid med lav hastighed, skal det køres i ca. 3 minutter med maksimal hastighed uden belastning. Indstilling af pendulbevægelse (fig. I) Den regulerbare pendulbevægelse sikrer en optimal savning i forskellige materialer.

• Skub pendulvælgeren (4) til den ønskede position. Den bedste indstilling er et erfaringsspørgsmål. Vælgeren kan betjenes under arbejdet. Se tabellen nedenfor. Pos. Træ Metal Plast 3 Hurtige snit - PVC 2 Tykke arbejdsemner - Fiberglas Akryl 1 Finer Aluminium - Spånplade Ikke-jernmetaller - 0 Tynde arbejdsemner Plademetal - Fine snit Ekstraudstyr Montering af parallel afstandsholder (fig. J)

• Monter den parallelle afstandsholder (19) som vist. Montering af passer (fig. K)

• Monter passeren (20) som vist.

• Fastgør passeren i centrum af det hul som skal saves ud. Brugervejledning

• Overhold altid sikkerhedsinstruktionerne og gældende foreskrifter.

• Sørg for at arbejdsemnet er ordentligt fastspændt. Fjern søm, skruer og andet, som kan beskadige klingen.

• Kontroller at der er tilstrækkeligt med plads under arbejdsemnet til at klingen kan bevæge sig frit. Sav ikke i materialer, der er tykkere end den maksimale savdybde.

• Brug kun skarpe savklinger.da - 6 6 DANSK Beskadigede eller bøjede klinger skal omgående udskiftes.

• Brug ikke værktøjet til savning af rør.

• Brug aldrig værktøjet uden savklinge.

• For at opnå optimale resultater skal værktøjet bevæges jævnt og konstant over arbejdsemnet. Pres ikke sidelæns på klingen. Hold skoen plant mod arbejdsemnet og hold ledningen bagved værktøjet. Ved savning af kurver, cirkler og andre runde former skubbes værktøjet blidt fremad.

• Fjern ikke værktøjet fra arbejdsemnet, før det er standset helt. Klingen kan være meget varm efter savningen. Rør ikke ved klingen. Start og stop (fig. A) ST84EK/ST82K

• Stop: tryk på afbryderen igen. Afbryd altid værktøjet, når arbejdet er afsluttet og før ledningen tages ud. ST74EK/ST72K

• Start: skub afbryderen (1) fremad.

• Stop: skub afbryderen bagud.Afbryd altid værktøjet, når arbejdet er afsluttet, og før stikket trækkes ud. Savning i træ

• Tegn en streg, hvis det er nødvendigt.

• Hold værktøjet mod arbejdsemnet og følg stregen.

• Når man skal save parallelt med kanten af arbejdsemnet, monteres den parallelle afstandsholder og stiksaven styres langs emnet som vist i fig. J. Savning i træ med start i et i forboret hul

• Tegn en streg, hvis det er nødvendigt.

• Bor et hul (ø min. 12 mm) og sæt savklingen i hullet.

• Fjern det lige/runde savstyr, hvis det er monteret.

• Indstil pendulvælgeren på 0.

• Løsn skruen (14) ved hjælp af umbrakonøglen (13).

• Skyd foden (6) helt tilbage.

• Sæt savsmuldsblæseren i lav stilling. Brug kølevæske (skæreolie) for at forhindre at savklingen eller arbejdsemnet bliver for varmt. Sådan saves cirkler (fig. K)

• Monter passeren som vist. Nærmere oplysninger om tilbehør fås hos Deres forhandler. Vedligeholdelse Dit elværktøj er fremstillet til at fungere i meget lang tid med mindst mulig vedligeholdelse. For at værktøjet skal kunne fungere tilfredsstillende hele tiden, er det dog vigtigt, at værktøjet behandles korrekt og rengøres jævnligt. Smøring af styrerullen (fig. L)

• Smør styrerullen (7) med jævne mellemrum for at forhindre blokering. Rengøring Hold ventilationshullerne åbne og rengør maskinhuset jævnligt med en blød klud.Opslidt værktøj og miljøet Når din maskine er slidt op, beskyt da naturen ved ikke at kaste den bort sammen med almindeligt affald. Aflever den til et opsamlingssted i din kommune eller til et Elu serviceværksted. Service Hvis der opstår fejl i din maskine, skal den altid indleveres til et autoriseret serviceværksted. (Se gældende prisliste/katalog for yderligere oplysninger eller henvend dig til Elu.) På grund af forskning og udvikling kan ovenstående specifikationer ændres uden forudgående varsel. GARANTI

• 30 DAGE TILFREDSKUNDE GARANTI • Fuld tilfredshed eller pengene tilbage. Hvis du ikke er helt tilfreds med dit Elu-værktøj, kan du returnere værktøjet til forhandleren inden 30 dage efter købet og få dine penge refunderet eller værktøjet ombyttet. Værktøjet skal indleveres komplet, og købsnotaen skal forevises.

• ET ÅRS FULD GARANTI • Hvis et Elu-værktøj bliver defekt på grund af materiale eller produktfejl inden for de første 12 måneder fra købsdatoen, vil de defekte komponenter blive udskiftet gratis eller også udskiftes enheden uden beregning under følgende forudsætninger:

• At apparatet ikke er anvendt forkert.

• At der ikke er udført uautoriserede reparationer.
