Du har valgt et Elu elektroverktøy. Årelang erfaring, konstant produktutvikling og fornyelse gjør Elu til en av de mest pålitelige partnere for profesjonelle brukere.

Innholdsfortegnelse

Tekniske data no - 1

CE-Sikkerhetserklæring no - 2

Sikkerhetsforskrifter no - 2

Kontroll av pakkens innhold no - 3

Beskrivelse no - 4

Elektrisk sikkerhet no - 4

Bruk av skjøteledning no - 4

Montering og justering no - 4

Bruksanvisning no - 5

Vedlikehold no - 6

Elu, "etter-kjøp" Service no - 7

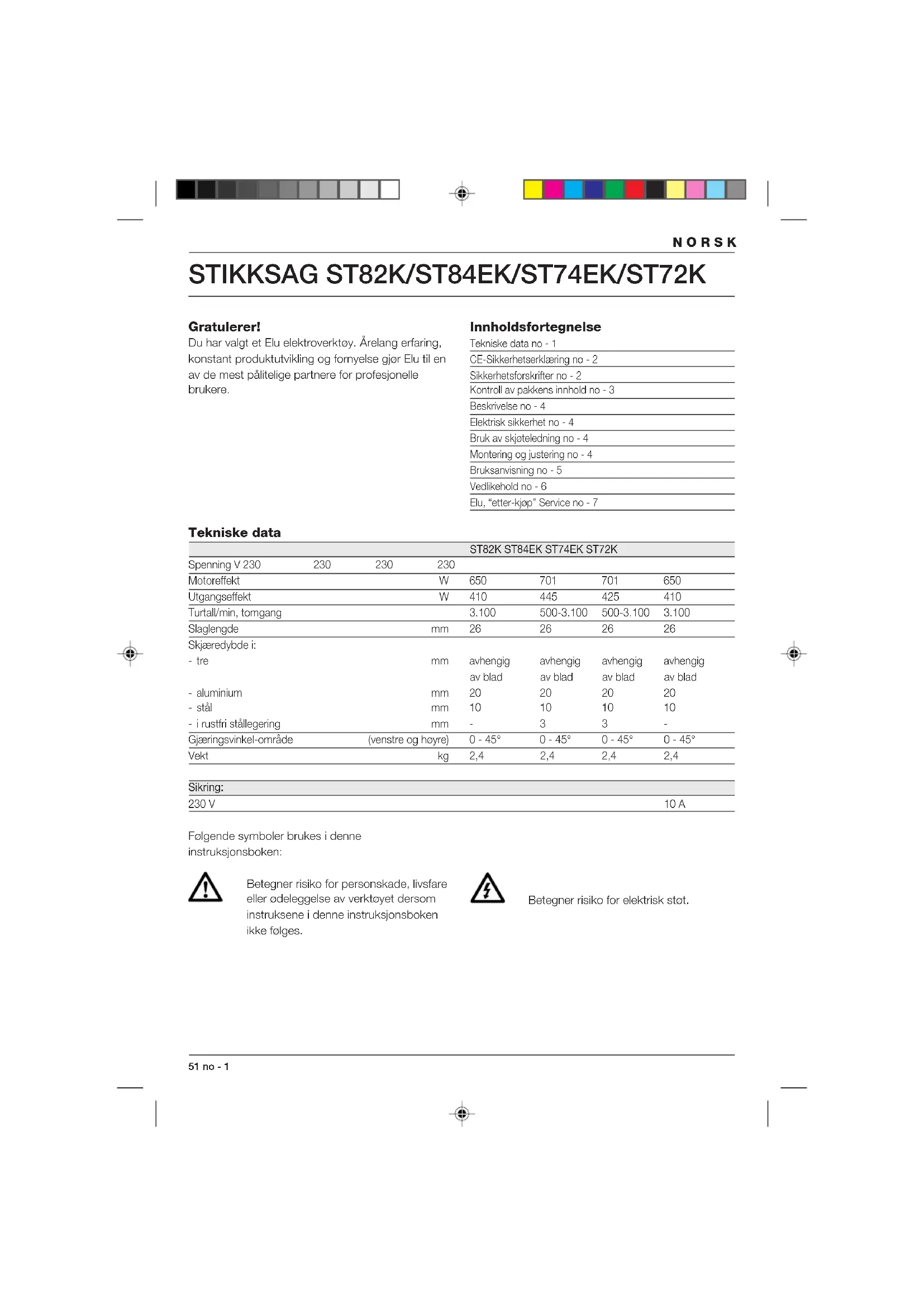

Tekniske data

ST82K ST84EK ST74EK ST72K
Spenning V 230	230	230	230
Motoreffekt			W	650	701	701	650
Utgangseffekt			W	410	445	425	410
Turtall/min, tomgang				3.100	500-3.100	500-3.100	3.100
Slaglengde			mm	26	26	26	26
Skjæredybde i:
- tre			mm	avhengig	avhengig	avhengig	avhengig
				av blad	av blad	av blad	av blad
- aluminium			mm	20	20	20	20
- stål			mm	10	10	10	10
- i rustfri stålegering			mm	-	3	3	-
Gjæringsvinkel-område		(venstre og høyre)		0 - 45°	0 - 45°	0 - 45°	0 - 45°
Vekt			kg	2,4	2,4	2,4	2,4

Sikring:

230 V

10 A

Følgende symboler brukes i denne

instruksjonsboken:

Betegner risiko for personskade, livsfare eller ødeleggelse av verktøyet dersom instruksene i denne instruksjonsboken ikke folges.

Betegner risiko for elektrisk støt.

NORSK

CE-Sikkerhetserklæring

ST82K/ST84EK/ST74EK/ST72K

Elu erklærer at disse elektroverktøyer er konstruert i henhold til: 98/37/EEC, 89/336/EEC, 73/23/EEC, EN 50144, EN 55014-2, EN 55014, EN 61000-3-2 & EN 61000-3-3.

∅nsker du flere opplysninger, vennligst kontakt Elu på adressen nedenfor eller se veiledningens bakside.

Bruk egnet verneutstyr for å beskytte hørselen dersom lydnivået overskrider 85 dB(A).

Den veide geometriske middelverdien av akselerasjonsfrekvensen i følge EN 50144:

ST82K ST84EK ST74EK ST72K
< 2,5 m/s ^2	< 2,5 m/s ^2	< 2,5 m/s ^2	< 2,5 m/s ^2

Ta deg tid til å lese nøye gjennom bruksanvisningen før du begynner å bruke maskinen. Oppbevar bruksanvisningen på et lett tilgjengelig sted slik at alle som skal bruke maskinen lett kan finne den.

I tillegg til nedenforstående forskrifter, må alle vernebestemmelsene til Statens Arbeidstilsyn følges när det gjelder arbeid med elektroverktøy.

ADVARSEL!

Ved bruk av elektroverktøy må disse grunnleggende sikkerhetsforskrifter følges for å redusere risikoen for elektrisk støt, personskade og brann.

1 Bruk hørselsvern

Støynivået ved bearbeiding av forskjellige materialer kan variere, og i blant kan nivået overstige 85 dB(A). For å beskytte deg selv bør du alltid bruke hørselsvern.

En uryddig arbeidsplass innbyr til skader.

3 Tenk på arbeidsmiljøet

Utsett ikke elektroverktøy for regn. Ikke bruk det på fuktige eller våte steder. Sorg for god belysning over arbeidsplassen. Bruk ikke elektroverktøy i nærheten av brannfarlige væsker eller gasser.

4 Beskytt deg mot elektrisk støt

Unngå kroppskontakt med jordede deler (for eksempel vannrør, komfyrer, kjøleskap o.l.). Under ekstreme arbeidsforhold (for eksempel ved høy luftfuktighet, forekomst av metallstøv o.l.) kan man øke sikkerheten ved å tilkoble en jordfeilbryter.

5 Hold barn unna

Når maskinen ikke er i bruk, skal den oppbevares på et tørt sted, gjerne høyt oppe og innlåst, utenfor barns rekkevidde.

8 Bruk riktig elektroverktøy

Tving ikke en maskin til å gjøre arbeid som krever kraftigere verktøy.

Bruk vernebriller for å unngå at det blåser støv inn i øynene og skader deg. Hvis det støver mye, bør du bruke ansikts- eller støvmaske.

12 Sikre arbeidsstykket

Bruk tvinger eller skrustikker til å feste arbeidsstykket med. Dette er sikrere enn å bruke hånden, og du får begge hendene fri til å styre maskinen.

Pass på at du alltid har sikkert fotfeste og balanse.

14 Vær nøye med vedlikeholdet

Hold tilbehoret skarpt og rent. Følg forskriftene når det gjelder vedlikehold og skifte av tilbehør. Kontroller maskinens ledning regelmessig og få den reparert av et autorisert verksted om den skulle bli skadet. Kontroller skjoteledninger regelmessig, skift dem ut om de skulle bli skadet. Hold håndtakene tørre, rene og fri for olje og fett.

15 Trekk støpselet ut av stikkontakten

Trekk alltid stopselet ut av stikkontakten når maskinen ikke er i bruk, ved vedlikehold og ved skifte av tilbehør.

16 Fjern nøkler

Gjør det til vane å sjekke om nøkler og justeringsverktøy er fjernet for maskinen startes.

17 Unngå at verktøyet blir slått på utilsiktet

Bær ikke maskinen med fingeren på strømbryteren når den er tilkoblet strømnettet. Pass på at strombryteren er avslått når du setter stopselet i stikkontakten.

18 Utendørs skjøteledning

Utendørs må det bare brukes skjøteledning som er tillatt for utendørs bruk og merket for dette.

19 Vær oppmerksom

20 Sjekk skadede deler før du setter støpselet i stikkontakten

Før fortsatt bruk av maskinen skal eventuelle skadede deler eller deksler kontrolleres nøye for å bringe på det rene om de fungerer riktig og utfører det de skal. Kontroller justeringen av bevegelige deler, om de sitter i klemme, om deler er brukket. Sjekk at alt er riktig montert og er slik det skal være. En del eller et deksel som er skadet, skal repareres eller skiftes ut av et autorisert verksted dersom ikke annet er angitt i bruksanvisningen. ∅delagte brytere skal repareres av et autorisert serviceverksted. Bruk ikke maskinen hvis den ikke kan slås av og på med bryteren.

21 ADVARSEL!

Bruk bare tilbehør og utstyr som anbefales i bruksanvisningen og i katalogene. Bruk av annetverktøy eller tilbehør enn det som anbefales i bruksanvisningen eller i katalogene kan medfore en mulig risiko for personskade.

22 La verktøyet repareres av et autorisert Elu serviceverksted

Dette elektroverktøyet er i samsvar med gjeldende sikkerhetsforskrifter. Unngå risiko: Overlat alltid reparasjon av elektriske apparater til kvalifisert servicepersonale.

Kontroll av pakkens innhold

Pakken inneholder:

1 Stikksag
3 Blad
1 Sponvern for sagsko
1 Støvavsugningsadapter
1 Ripevern for sagsko (ST84EK/ST74EK)
2 Umbrakonokler (ST82K/ST72K)
1 Umbrakonøkkel (ST84EK/ST74EK)
1 Koffert
1 Instruksjonshåndbok
1 Splittegning

- Kontroller om verktoyet, deler eller tilbehør er blitt skadet under transporten.

- Ta deg tid til å lese nøye igjennom håndboken slik at du forstår innholdet før verktøyet tas i bruk.

NORSK

Beskrivelse (fig. A)

Din stikksag er utformet for profesjonell saging av tre, stål, aluminium, PVC eller keramiske materialer.

1 Strømbryter

2 Variabel hastighetskontroll (ST84EK/ST74EK)

3 Låseknapp (ST84EK/ST82K)

3 Motorhus (ST74EK/ST72K)

4 Pendelbevegelse-velger

5 Uttak for støvsuger

6 Sagsko

7 Føringsrulle

8 Vernedeksel

9 Bladholder

10 Innstillings-håndtak for sagsponblåser

11 Omdreinings-håndtak (ST84EK/ST74EK)

Elektrisk sikkerhet

Den elektriske motoren er kun konstruert for én spenning. Kontroller alltid at nettspenningen er i overensstemmelse med spenningen på typeskiltet.

Skifting av kabel eller støpsel

Tenk på sikkerhetsforskriftene ved skifting av kabel eller støpsel. Et stopsel med blottede kopperledere er farlig hvis det koples til en strømførende kontakt.

Bruk av skjøteledning

Hvis det er nødvendig å bruke skjøteledning, må man bruke en godkjent skøteledning som er egnet til dette verktøyets kraftbehov (se tekniske data). Hvis du bruker en kabeltrommel, bør du alltid først vikle kabelen helt av.

Montering og justering

Ta alltid stopselet ut av stikkontakten før montering og justering av verktøyet.

Montering og fjerning av sagblad

ST82K/ST72K - (fig. B)

Elu konvensjonelle system garanterer lett skifte av sagblad ved å bruke Allen-nøkkelen som følger med verktøyet.

- Beveg sagbladet opp eller ned så bladholderens (9) klemskrue (12) blir eksponert.

- Når du skal løsne skruen på bladholderen (9), brukes umbrakonøkkelen (13) som følger med verktøyet.

- Sett inn eller fjern sagbladet ved å føre baksiden av bladet inn i sporet på føringsrullen.

ST84EK/ST74EK - (fig. A & C)

Elu redskapsfrie-system garanterer raskt og lett skifte av sagblader.

- Trekk omdreinings-håndtaket (11) og vri det mot urviserretningen.

- Sett inn sagbladet i bladholderen (9) ved å føre baksiden av bladet inn i sporet på föringsrullen (7).

- Vri omdreinings-håndtaket (11) i urviserretningen til du hører et klikk.

- Trykk håndtaket ned.

- Sagbladet fjernes ved å gå fram i motsatt rekkefolge.

Innstilling av gjæringsvinkel (fig. D)

Den stillbare sagskoen (6) tillater saging av gjæringsvinkler (høyre/venstre) opptil 45°. Innstillingene 0° og 45° er forhåndsvalgte.

- Løsne skruen (14) ved å bruke den medfølgende umbrakonøkkelen (13).

- Vipp skoen og still inn ønsket gjæringsvinkel.

- Ved mellominnstillinger strammes skruen (14) lett ved hjelp av umbrakonøkkelen (13).

- Fininnstill gjæringsvinkelen og stram skruen (14).

- For å sikre innstillingene 0° og 45° skyves skoen tilbake til forreste posisjon.

Innstilling av sagsponblåseren (fig. A)

Sagsponblåseren leder en justerbar luftstrøm, mot sagbladet for å holde arbeidsstykket fritt for sagspon under arbeidets gang.

- Innstill sagsponblåseren ved å bruke armen (10). Den har tre innstillinger:

Lav

For arbeid med metaller, når en bruker kjølevæsker og smøremidler og for bruk ved støvsuging

Middels

For arbeid med tre og tilsvarende materialer i lav hastighet

Høy

For arbeid med tre og tilsvarende materialer i høy hastighet

Montering av støvsugeradapter (fig. E)

• Sett støvsugeradapteren (5) inn i uttaket.
• Stikk enden av støvsugerslangen inn i adapteren.
  • Monter flissugerdekselet (8) som vist.
• Når støvsugeradapteren skal fjernes, trykkes knasten (16) inn og adapteren trekkes ut.

Koble gjerne sagen til en støvsuger som er konstruert i henhold til de gjeldende direktiver med hensyn til stovutslipp. Bruk ikke en støvsuger uten skikkelig gnistvern ved saging av metall.

Montering og fjerning av sponvern for sagsko (fig. F)

Sponvernet for sagskoen (17) hindrer oppflising av arbeidsemnet.

• Monter sponvernet (17) på skoen som vist.
• Fjern sponvernet i motsatt rekkefølge.

ST84EK/ST74EK - Montering og fjerning av ripevern for sagsko (fig. G)

Ripevernet for sagsko (18) hindrer skade på overflaten av (skjøre) arbeidsemner.

- Klikk vernet på skoen som vist.

ST84EK/ST74EK - Innstilling av elektronisk sagehastighet (fig. H)

Sagehastigheten varierer med trykket på strømbryteren (1).

- Forvalg av sagehastighet gjøres ved å vri regulatoren (2) til ønsket nivå. Jo høyere tall, jo høyere sagehastighet. Riktig innstilling er avhengig av tykkelse og materiale.

Innstilling av pendelbevegelse (fig. 1)

Den stillbare pendelbevegelsen sikrer en optimal saging i ulike materialer.

- Skyv velgeren (4) i ønsket stilling. Riktig innstilling er et sporsmål om erfaring. Velgeren kan endres under arbeidets gang. Se tabellen nedenfor.

Innst.Tre Metall Plast

3 Rask skjæring - PVC

2 Tykke arbeidsemner - Glassfiber

Akryl

1 Kryssfiner Aluminium - Sponplate Ikke jernholdig -

0 Tynne arbeidsemner Blikk - Fine snitt

Tilleggsutstyr

Montering av passerstav (fig. K)

- Monter passerstaven (20) som vist. - Pass på at passerstaven står i senter av hullet som skal skjæres.

Bruksanvisning

• Overhold alltid sikkerhetsinstruksene og gjeldende forskrifter.
- Pass på at arbeidsemnet er godt sikret. Fjern spikre, skruer og andre festeinnretninger som kan skade bladet.
- Kontroller at det er tilstrekkelig plass til bladet under arbeidsemnet. Skjær ikke materialer som er tykkere enn maksimal skjæredybde.
- Bruk bare skarpe blader. ∅delagte eller bøyde blader skal fjernes øyeblikkelig.
- Bruk ikke maskinen til saging av rør.
• La aldri maskinen gå uten sagblad.
- For optimale resultater bør maskinen beveges jevnt og kontinuerlig over arbeidsemnet. Utsett ikke sagbladet for sidetrykk. Hold sagskoen flatt på arbeidsemnet og før ledningen bort i rett linje med maskinen.

NORSK

Ved saging av buer, sirkler eller andre runde former, skyves maskinen forsiktig fremover.

- Vent med å fjerne bladet fra arbeidsemnet til maskinen har stanset. Etter saging kan bladet være svært varmt. Ikke ta på det.

Skru på og av (fig. A)

ST84EK/ST82K

• Trykk inn strømbryteren (1) for å starte maskinen. Sagehastigheten til ST84EK varierer med trykket på strømbryteren (1).
• For kontinuerlig drift, trykk inn låseknappen (3).
• Trykk inn strømbryteren for å stanse maskinen. Skru alltid av maskinen når arbeidet er avsluttet og for stopselet tas ut av stikkontakten.

ST74EK/ST72K

• Trykk strømbryteren (1) fremover for å starte maskinen.
• Trykk strømbryteren bakover for å stanse maskinen. Skru alltid av maskinen når arbeidet er avsluttet og før støpselet tas ut av stikkontakten.

Saging av tre

• Tegn om nødvendig en skjærrestrek.
• Start maskinen.
• Hold maskinen mot arbeidsemnet og følg streken.
• Når du skal sage parallelt med kanten av arbeidsstykket, monterers den parallelle avstandsholderen og stikksagen styres langs arbeidsstykket som vist i fig. J.

Saging i tre ved hjelp av et rundt hull

• Tegn om nødvendig en skjærrestrek.
• Bor et hull (ø min. 12 mm) og stikk sagbladet inn i det.
• Start maskinen.
  • Følg streken.
• For å skjære perfekte runde former, monteres passerstaven og innstilles ønsket radius.

Saging mot en fremspringende kant (fig. D)

• Fjern den rett/runde sagstyringen dersom den er montert.

• Sett pendelslagvelgeren på 0.

• Lösne skruen (14) ved hjelp av umbrakonøkkelen (13).
  • Skyv skoen (6) hele vegen bakover.

• Stram skruen.
• Start maskinen.

Saging av metall

• Monter et passende sagblad.
• Gå frem som beskrevet ovenfor.
- Tilpass sagehastigheten.
- Sett sagspon-blåseren i lav stilling.

Bruk et kjølende smøremiddel (skjæreolje) for å unngå overoppheting av sagbladet eller arbeidsemnet.

Å sage sirkler (fig. K)

• Monter passerstaven som vist.

Din forhandler kan gi nærmere opplysninger om egnet tilleggsutstyr.

Vedlikehold

Ditt Elu-elektroverktoy er konstruert slik at det kan brukes i lang tid med et minimum av vedlikehold. Kontinuerlig og tilfredsstillende drift avhenger av riktig behandling og regelmessig rengjoring av verktøyet.

Smøring av føringsrulle (fig. L)

- Smør føringsrullen (7) regelmessig for å unngå at den blir sittende fast.

Rengjøring

Hold ventilasjonsspaltene åpne og rengjør elverktøyet regelmessig med en myk klut.

Utslitt verktøy og miljøet

Vern naturen. Kast ikke produktet sammen med annet avfall när det er utslitt. Lever det til kildesortering eller til et Elu-serviceverksted.

NORSK

Elu, "etter-kjøp" service

Skulle det oppstå feil på maskinen, må det alltid leveres til et autorisert serviceverksted. (Se aktuell prisliste/katalog for videre informasjon, eller kontakt Elu.)

På grunn av forskning og utvikling kan ovenstående spesifikasjoner bli endret, noe som ikke blir opplyst separat.

GARANTI

• 30 DAGERS FORN∅YD KUNDEGARANTI •

Hvis du ikke er tilfreds med ditt Elu-verktøy, kan det returneres innen 30 dager til din Elu-forhandler eller til et Elu-autorisert serviceverksted og du kan bytte eller få pengene tilbake. Kvittering må fremlegges.

• 1 ÁRS GARANTI •

Dersom det skulle vise seg innen 12 måneder fra kjøpsdato at ditt Elu-produkt har feil eller mangler som skyldes material eller fabrikasjonsfeil, garanterer vi å erstatte alle defekte deler gratis eller, etter egen vurdering, erstatte verktoyet gratis forutsatt at:

• Verktøyet ikke er blitt brukt skjødesløst.
• Reparasjoner bare er blitt utført av autorisert verksted/personell.
• Kvittering må fremlegges.

Adresse til nærmeste Elu-autoriserte serviceverksted finner du i Elu-katalogen, eller ved å kontakte Elu.

PORTUGUÊS

SERRA DE RECORTES ST82K/ST84EK/ST74EK/ST72K

Parabéns!

17 Undvik oavsiktlig inkoppling

Montering av dammutsugningsadaptern (fig. E)

Montering av paralleledare (fig. J)
