BRUKSANVISNING MHB90E ELU

• Fjern sandpapirsbåndet.

• Montér sandpapirsbåndet som beskrevet herover.

• Fjern stjerneknappen (19) fra det stationære bord.

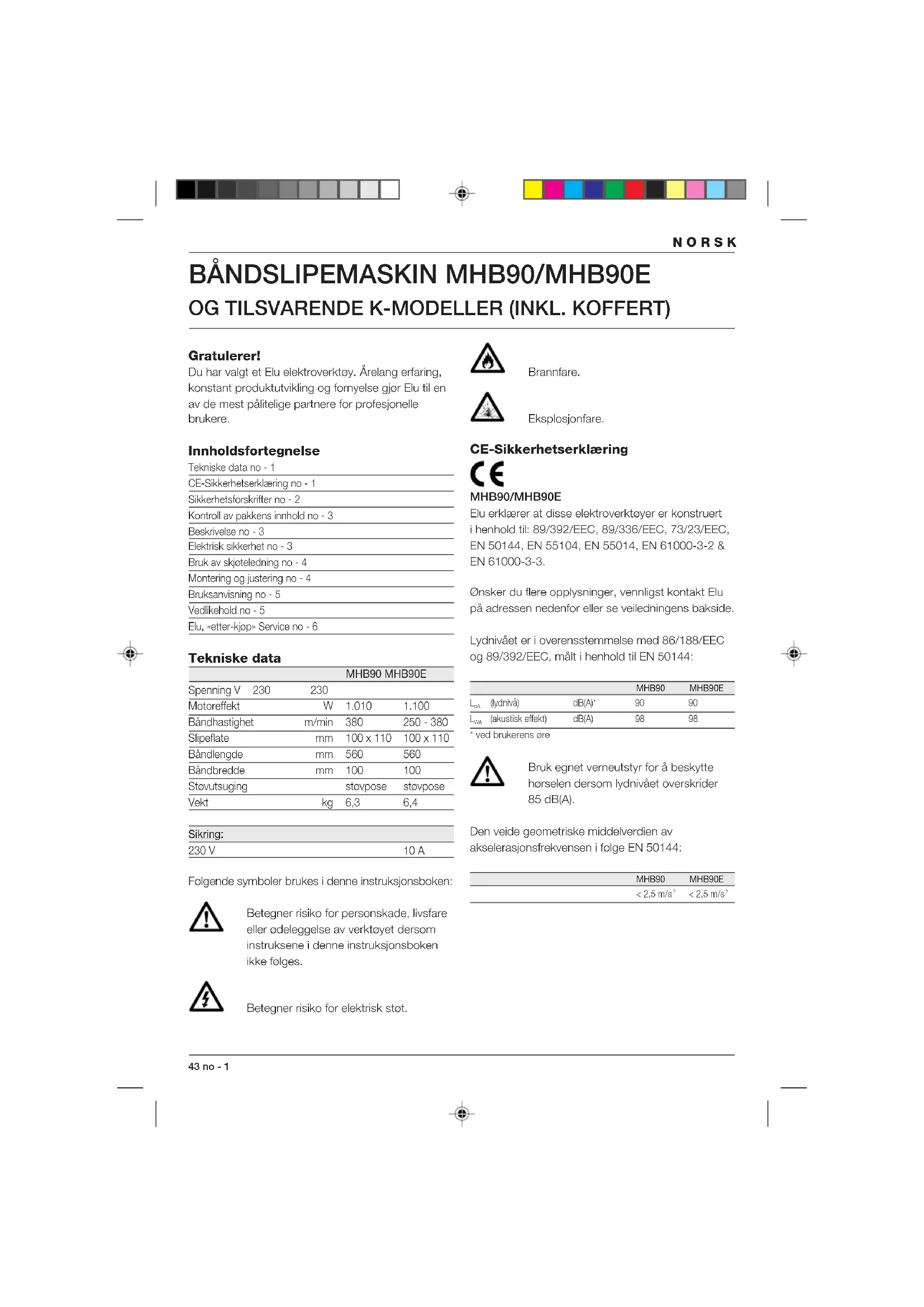

OG TILSVARENDE K-MODELLER (INKL. KOFFERT) Gratulerer! Du har valgt et Elu elektroverktøy. Årelang erfaring, konstant produktutvikling og fornyelse gjør Elu til en av de mest pålitelige partnere for profesjonelle brukere. Innholdsfortegnelse Tekniske data no - 1 CE-Sikkerhetserklæring no - 1 Sikkerhetsforskrifter no - 2 Kontroll av pakkens innhold no - 3 Beskrivelse no - 3 Elektrisk sikkerhet no - 3 Bruk av skjøteledning no - 4 Montering og justering no - 4 Bruksanvisning no - 5 Vedlikehold no - 5 Elu, «etter-kjøp» Service no - 6 Tekniske data

Spenning V 230 230 Motoreffekt W 1.010 1.100 Båndhastighet m/min 380 250 - 380 Slipeflate mm 100 x 110 100 x 110 Båndlengde mm 560 560 Båndbredde mm 100 100 Støvutsuging støvpose støvpose Vekt kg 6,3 6,4 Sikring: 230 V 10 A Følgende symboler brukes i denne instruksjonsboken: Betegner risiko for personskade, livsfare eller ødeleggelse av verktøyet dersom instruksene i denne instruksjonsboken ikke følges. Betegner risiko for elektrisk støt. Brannfare. Eksplosjonfare. CE-Sikkerhetserklæring

(akustisk effekt) dB(A) 98 98* ved brukerens øre Bruk egnet verneutstyr for å beskytte hørselen dersom lydnivået overskrider 85 dB(A). Den veide geometriske middelverdien av akselerasjonsfrekvensen i følge EN 50144: MHB90 MHB90E< 2,5 m/s < 2,5 m/s 2no - 2 44 NORSK Director Engineering and Product Development Horst Großmann Elu International, Richard-Klinger-Straße 40, D-65510, Idstein, Tyskland Sikkerhetsforskrifter Ta deg tid til å lese nøye gjennom bruksanvisningen før du begynner å bruke maskinen. Oppbevar bruksanvisningen på et lett tilgjengelig sted slik at alle som skal bruke maskinen lett kan finne den. I tillegg til nedenforstående forskrifter, må alle vernebestemmelsene til Statens Arbeidstilsyn følges når det gjelder arbeid med elektroverktøy. ADVARSEL! Ved bruk av elektroverktøy må disse grunnleggende sikkerhetsforskrifter følges for å redusere risikoen for elektrisk støt, personskade og brann. 1 Bruk hørselsvern Støynivået ved bearbeiding av forskjellige materialer kan variere, og i blant kan nivået overstige 85 dB(A). For å beskytte deg selv bør du alltid bruke hørselsvern. 2 Hold arbeidsområdet rent og ryddig En uryddig arbeidsplass innbyr til skader. 3 Tenk på arbeidsmiljøet Utsett ikke elektroverktøy for regn. Ikke bruk det på fuktige eller våte steder. Sørg for god belysning over arbeidsplassen. Bruk ikke elektroverktøy i nærheten av brannfarlige væsker eller gasser. 4 Beskytt deg mot elektrisk støt Unngå kroppskontakt med jordede deler (for eksempel vannrør, komfyrer, kjøleskap o.l.). Under ekstreme arbeidsforhold (for eksempel ved høy luftfuktighet, forekomst av metallstøv o.l.) kan man øke sikkerheten ved å tilkoble en jordfeilbryter. 5 Hold barn unna Ikke la barn komme i kontakt med verktøyet eller skjøteledningen. Det skal holdes tilsyn med barn under 16 år. 6 Oppbevar elektroverktøy på et trygt sted Når maskinen ikke er i bruk, skal den oppbevares på et tørt sted, gjerne høyt oppe og innlåst, utenfor barns rekkevidde. 7 Overbelast ikke maskinen Maskinen arbeider bedre og sikrere innenfor det angitte effektområdet. 8 Bruk riktig elektroverktøy Tving ikke en maskin til å gjøre arbeid som krever kraftigere verktøy. Bruk ikke elektroverktøy til formål det ikke er ment for, som for eksempel å fjerne kvister eller kappe ved med en håndsirkelsag. 9 Kle deg riktig Ha ikke på deg løstsittende klær eller smykker. De kan sette seg fast i de bevegelige delene. Vi anbefaler gummihansker og sko som ikke glir når du arbeider utendørs. Bruk hårnett hvis du har langt hår. 10 Bruk vernebriller Bruk vernebriller for å unngå at det blåser støv inn i øynene og skader deg. Hvis det støver mye, bør du bruke ansikts- eller støvmaske. 11 Stell pent med ledningen Bær ikke maskinen i ledningen og, trekk ikke i ledningen når du skal ta støpselet ut av stikkontakten. Utsett ikke ledningen for varme, olje eller skarpe kanter. 12 Sikre arbeidsstykket Bruk tvinger eller skrustikker til å feste arbeidsstykket med. Dette er sikrere enn å bruke hånden, og du får begge hendene fri til å arbeide med. 13 Strekk deg ikke for langt Pass på at du alltid har sikkert fotfeste og balanse. 14 Vær nøye med vedlikeholdet Hold tilbehøret skarpt og rent. Følg forskriftene når det gjelder vedlikehold og skifte av tilbehør. Kontroller maskinens ledning regelmessig og få den reparert av et autorisert verksted om den skulle bli skadet. Kontroller skjøteledninger regelmessig, skift dem ut om de skulle bli skadet. Hold håndtakene tørre, rene og fri for olje og fett. 15 Trekk støpselet ut av stikkontakten Trekk alltid støpselet ut av stikkontakten når maskinen ikke er i bruk, ved vedlikehold og ved skifte av tilbehør. 16 Fjern nøkler Gjør det til vane å sjekke om nøkler og justeringsverktøy er fjernet før maskinen startes.NORSK 45 no - 3 17 Unngå at verktøyet blir slått på utilsiktet Bær ikke maskinen med fingeren på strømbryteren når den er tilkoblet strømnettet. Pass på at strømbryteren er avslått når du setter støpselet i stikkontakten. 18 Utendørs skjøteledning Utendørs må det bare brukes skjøteledning som er tillatt for utendørs bruk og merket for dette. 19 Vær oppmerksom Se på det du gjør. Bruk sunn fornuft. Bruk ikke maskinen når du er trett. 20 Sjekk skadede deler før du setter støpselet i stikkontakten Før fortsatt bruk av maskinen skal eventuelle skadede deler eller deksler kontrolleres nøye for å bringe på det rene om de fungerer riktig og utfører det de skal. Kontroller justeringen av bevegelige deler, om de sitter i klemme, om deler er brukket. Sjekk at alt er riktig montert og er slik det skal være. En del eller et deksel som er skadet, skal repareres eller skiftes ut av et autorisert verksted dersom ikke annet er angitt i bruksanvisningen. Ødelagte brytere skal repareres av et autorisert serviceverksted. Bruk ikke maskinen hvis den ikke kan slås av og på med bryteren. 21 ADVARSEL! Bruk bare tilbehør og utstyr som anbefales i bruksanvisningen og i katalogene. Bruk av annet verktøy eller tilbehør enn det som anbefales i bruksanvisningen eller i katalogene kan medføre en mulig risiko for personskade. 22 La verktøyet repareres av et autorisert Elu serviceverksted Dette elektroverktøyet er i samsvar med gjeldende sikkerhetsforskrifter. Unngå risiko: Overlat alltid reparasjon av elektriske apparater til kvalifisert servicepersonale. Sliping av maling Overhold gjeldende forskrifter for sliping av maling. Vær spesielt opmerksom på følgende: 1 Benytt, om mulig, alltid en støvsuger for støvutsugning. 2 Vær spesielt forsiktig ved sliping av som muligens inneholder bly.

• La ikke barn eller gravide kvinner komme inn på arbeidsområdet.

• Alle personer som kommer inn på arbeidsområdet må bruke en spesialmaske som beskytter mot støv og damper fra blymaling.

• Ikke spis, drikk eller røyk på arbeidsområdet. 3 Fjern støvpartikler og alt annet avfall på en forsvarlig måte. Kontroll av pakkens innhold Pakken inneholder: 1 Båndslipemaskin 1 Støvpose 1 Adapter for avsuging av støv (ekstrautstyr) 1 Slipebånd 1 Sliperamme (kun K-modeller) 1 Instruksjonsbok 1 Splitt-tegning

• Kontroller om verktøyet, deler eller tilbehør er blitt skadet under transporten.

• Ta deg tid til å lese nøye igjennom instruksjonsboken slik at du forstår innholdet før verktøyet tas i bruk. Beskrivelse (fig. A) Din høyverdige Elu båndslipemaskin MHB90(E) er konstruert for profesjonell sliping av tre, treprodukter og plast. 1 Strømbryter 2 Hastighetskontroll (MHB90E) 3 Låseknapp 4 Klemfjær 5 Slipebånd 6 Båndsentreringsknapp 7 Støvpose 8 Adapter for avsuging av støv 9 Styrehåndtak 10 Rullaksel 11 Rull 12 Klemspak Elektrisk sikkerhet Den elektriske motoren er kun konstruert for én spenning. Kontroller alltid at nettspenningen er i overensstemmelse med spenningen på typeskiltet. Ditt Elu verktøy er dobbeltisolert i samsvar med EN 50144. Jordet ledning er derfor ikke nødvendig.no - 4 46 NORSK Skifting av kabel eller støpsel Tenk på sikkerhetsforskriftene ved skifting av kabel eller støpsel. Et støpsel med blottede kopperledere er farlig hvis det koples til en strømførende kontakt. Bruk av skjøteledning Hvis det er nødvendig å bruke skjøteledning, må man bruke en godkjent skjøteledning som er egnet til dette verktøyets kraftbehov (se tekniske data). Hvis du bruker en kabeltrommel, bør du alltid vikle kabelen helt av først. Montering og justering Ta alltid støpselet ut av stikkontakten før montering og justering av verktøyet. Bytting og sentrering av slipebåndet (fig. B & C) Din båndslipemaskin bruker 100 x 570 mm slipebånd.

• Plasser verktøyet på siden med klemspaken (12) oppover.

• Trekk klemspaken (12) oppover og til høyre.

• Fjern slipebåndet (5).

• Plasser et nytt slipebånd og sjekk at pilen på slipe- båndets innside peker i samme retning som pilen på maskinen når de er på samme side av rullene.

• Trykk klemspaken tilbake.

• Slå PÅ maskinen og drei båndsentreringsknappen (6) inntil slipebåndet er sentrert på rullen (11). Slipebåndet må aldri stikke frem på baksiden! Slipebåndet er i høyde med slipeoverflaten (se pile). MHB90E - Innstilling av den elektroniske turtall-regulatoren (fig. D)

• Drei hastighetskontrollen (2) til den ønskede stillingen. Jo høyere nummeret, jo høyere båndhastigheten. MHB90(E)K - Montering, fjerning og justering av sliperammen (E36052) (fig. A & E)

• Fjern veivakselen som er foran (13) fra sliperammen (14).

• Trykk veivakselen inn i de halvrunde åpningene i slipemaskinen, der den vil bli holdt på plass av klemfjæren (4).

• Monter fingerskjermen (15) på sliperammen ved hjelp av skruene (16) og tetningsringene (17) som vist på tegningen.

• Monter slipebåndet som beskrevet ovenfor.

• Klikk den forre veivakselen (13) inn i klemfjæren (4).

• Drei knappen (18) for å stille sliperammens bakre veivaksel i rett vinkel med slipebåndet. Trykk sliperammen på den bakre veivakselen.

• Juster høyden til sliperammen (14) ved hjelp av knappen (18).

• Sliperammen fjernes i motsatt rekkefølge. Hvis sliperammen ikke brukes, kan veivakselen (13) ganske enkelt dreies 90° og etterlates i verktøyet. Montering og fjerning av stasjonæranordningen (E36053) (fig. A & F) Båndslipemaskinen kan brukes som stasjonært verktøy. Stativet for stasjonær bruk fås som valgfritt ekstrautstyr.

• Monter sliperammen (14) som beskrevet ovenfor.

• Fjern stjerneknappen (19) fra stativet.

• Plasser båndslipemaskinen på stativet (20). Styrehåndtaket (9) passer inn i hullet i stativet (20). Den gjengede spindelen (21) stikker ut av hullet (22) i konsollen (23).

• Fest stjerneknappen (19) på den gjengede spindelen (21).

• Stativet fjernes i omvendt rekkefølge. Støvavsug Støvpose (fig. G)

• Trykk på fjæren (24) til støvposen (7) og slipp den mellom monteringsringene (25).

• For effektiv støvutsuging tømmes støvposen når den er fylt til ca. en tredjedel.

• Fjern støvposen, åpne glidelåsen og rist støvet forsiktig ut av posen. Støvutsugingsadapter (E36054) (fig. E & H)

• Skru støvutsugingsadapteren (8) på utløpet (26).

• Bruk en støvsuger som er utformet i samsvar med gjeldende regler om sponutslipp.NORSK 47 no - 5 Rengjøring Hold ventilasjonsspaltene åpne og rengjør elverktøyet regelmessig med en myk klut. Tøm regelmessig støvposen eller rengjør støvutsugingsadapteren. Utslitt verktøy og miljøet Vern naturen. Kast ikke produktet sammen med annet avfall når det er utslitt. Lever det til kildesortering eller til et Elu-serviceverksted. Elu, «etter-kjøp» service Skulle det oppstå feil på maskinen, må det alltid leveres til et autorisert serviceverksted. (Se aktuell prisliste/katalog for videre informasjon, eller kontakt Elu.) På grunn av forskning og utvikling kan ovenstående spesifikasjoner bli endret, noe som ikke blir opplyst separat. Ikke bruk en støvpose eller støvutsuger uten skikkelig gnistbeskyttelse når du sliper metall. Ikke slip magnesium!

• Trykk kun lett på arbeidsstykket. Sliping (fig. A) Et styrehåndtak (9) er montert for optimal kontroll over båndslipemaskinen når den brukes uten stativ.

• Å slå PÅ: trykk på AV/PÅ-bryteren (1).

• For kontinuerlig drift, trykk også på låseknappen (3).

• Når maskinen går i kontinuerlig drift, stanses den med et rask trykk på strømbryteren, som deretter slippes. Skru alltid AV maskinen når arbeidet er avsluttet og før støpselet tas ut av kontakten. Din forhandler kan gi detaljerte opplysninger om slipebånd. Vedlikehold Ditt Elu-elektroverktøy er konstruert slik at det kan brukes i lang tid med et minimum av vedlikehold. Kontinuerlig og tilfredsstillende drift avhenger av riktig behandling og regelmessig rengjøring av verktøyet. Smøring Ditt elektoverktøy trenger ikke ekstra smøring.GARANTI

• 30 DAGERS FORNØYD KUNDEGARANTI • Hvis du ikke er tilfreds med ditt Elu-verktøy, kan det returneres innen 30 dager til din Elu- forhandler eller til et Elu-autorisert serviceverksted og du kan bytte eller få pengene tilbake. Kvittering må fremlegges.

• 1 ÅRS GARANTI • Dersom det skulle vise seg innen 12 måneder fra kjøpsdato at ditt Elu-produkt har feil eller mangler som skyldes material eller fabrikasjonsfeil, garanterer vi å erstatte alle defekte deler gratis eller, etter egen vurdering, erstatte verktøyet gratis forutsatt at:

• Verktøyet ikke er blitt brukt skjødesløst.

• Reparasjoner bare er blitt utført av autorisert verksted/personell.

• Kvittering må fremlegges. Adresse til nærmeste Elu-autoriserte serviceverksted finner du i Elu-katalogen, eller ved å kontakte Elu. NORSK no - 6 4849 pt - 1 PORTUGUÊS
