BEDIENUNGSANLEITUNG MHB90E ELU

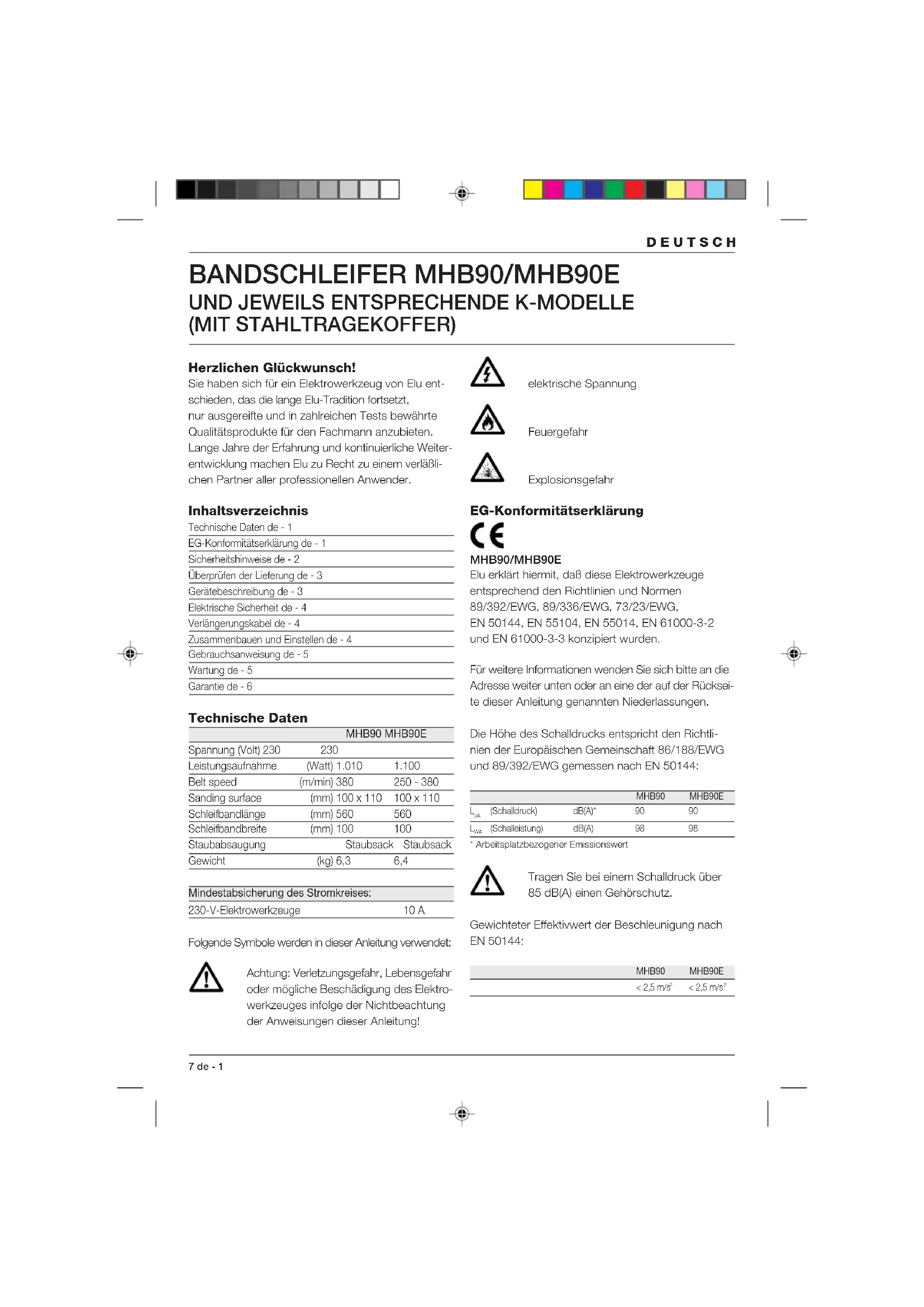

(MIT STAHLTRAGEKOFFER) Herzlichen Glückwunsch! Sie haben sich für ein Elektrowerkzeug von Elu ent- schieden, das die lange Elu-Tradition fortsetzt, nur ausgereifte und in zahlreichen Tests bewährte Qualitätsprodukte für den Fachmann anzubieten. Lange Jahre der Erfahrung und kontinuierliche Weiter- entwicklung machen Elu zu Recht zu einem verläßli- chen Partner aller professionellen Anwender. Inhaltsverzeichnis Technische Daten de - 1 EG-Konformitätserklärung de - 1 Sicherheitshinweise de - 2 Überprüfen der Lieferung de - 3 Gerätebeschreibung de - 3 Elektrische Sicherheit de - 4 Verlängerungskabel de - 4 Zusammenbauen und Einstellen de - 4 Gebrauchsanweisung de - 5 Wartung de - 5 Garantie de - 6 Technische Daten

Spannung (Volt) 230 230 Leistungsaufnahme (Watt) 1.010 1.100 Belt speed (m/min) 380 250 - 380 Sanding surface (mm) 100 x 110 100 x 110 Schleifbandlänge (mm) 560 560 Schleifbandbreite (mm) 100 100 Staubabsaugung Staubsack Staubsack Gewicht (kg) 6,3 6,4 Mindestabsicherung des Stromkreises: 230-V-Elektrowerkzeuge 10 A Folgende Symbole werden in dieser Anleitung verwendet: Achtung: Verletzungsgefahr, Lebensgefahr oder mögliche Beschädigung des Elektro- werkzeuges infolge der Nichtbeachtung der Anweisungen dieser Anleitung! elektrische Spannung Feuergefahr Explosionsgefahr EG-Konformitätserklärung

Elu erklärt hiermit, daß diese Elektrowerkzeuge entsprechend den Richtlinien und Normen 89/392/EWG, 89/336/EWG, 73/23/EWG, EN 50144, EN 55104, EN 55014, EN 61000-3-2 und EN 61000-3-3 konzipiert wurden. Für weitere Informationen wenden Sie sich bitte an die Adresse weiter unten oder an eine der auf der Rücksei- te dieser Anleitung genannten Niederlassungen. Die Höhe des Schalldrucks entspricht den Richtli- nien der Europäischen Gemeinschaft 86/188/EWG und 89/392/EWG gemessen nach EN 50144:

(Schalldruck) dB(A)* 90 90

(Schalleistung) dB(A) 98 98* Arbeitsplatzbezogener Emissionswert Tragen Sie bei einem Schalldruck über 85 dB(A) einen Gehörschutz. Gewichteter Effektivwert der Beschleunigung nach EN 50144: MHB90 MHB90E< 2,5 m/s < 2,5 m/s 2DEUTSCH Direktor Produktentwicklung Horst Großmann Elu International, Richard-Klinger-Straße 40, D-65510, Idstein, Deutschland Sicherheitshinweise Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Feuergefahr die nationalen Sicherheitsvorschriften zu beachten. Lesen Sie folgende Sicherheitshinweise, bevor Sie das Elektrowerkzeug benutzen. Bewahren Sie diese Sicherheitshinweise gut auf! Allgemeines 1 Halten Sie Ihren Arbeitsbereich in Ordnung Unordnung im Arbeitsbereich führt zu Unfall- gefahren. 2 Berücksichtigen Sie Umgebungseinflüsse Setzen Sie Elektrowerkzeuge keiner Nässe aus. Sorgen Sie für eine gute Beleuchtung des Arbeits- bereiches. Benutzen Sie Elektrowerkzeuge nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen. 3 Schützen Sie sich vor elektrischem Schlag Vermeiden Sie Körperberührung mit geerdeten Teilen, z.B. Rohren, Heizkörpern, Herden und Kühlschränken. Bei extremen Einsatzbedingungen (z.B. hohe Feuchtigkeit, Entwicklung von Metalls- taub usw.) kann die elektrische Sicherheit durch Vorschalten eines Trenntransformators oder eines Fehlerstrom-(FI-)Schutzschalters erhöht werden. 4 Halten Sie Kinder fern! Sorgen Sie dafür, daß Kinder das Werkzeug oder Kabel nicht berühren. Jugendliche unter 16 Jahren dürfen das Werkzeug nur unter fachlicher Anlei- tung benutzen. 5 Verlängerungskabel im Freien Verwenden Sie bei Arbeiten im Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlängerungskabel. 6 Bewahren Sie Ihre Werkzeuge sicher auf Unbenutzte Werkzeuge sollten in trockenen, de - 2 8 verschlossenen Räumen und für Kinder nicht erreichbar aufbewahrt werden. 7 Tragen Sie geeignete Arbeitskleidung Tragen Sie keine weite Kleidung oder Schmuck. Sie können von sich bewegenden Teilen erfaßt werden. Beim Arbeiten im Freien sind Arbeitshand- schuhe und rutschfestes Schuhwerk empfehlens- wert. Tragen Sie bei langen Haaren ein Haarnetz. 8 Benutzen Sie eine Schutzbrille und verwenden Sie eine Atemmaske bei staub- und spanerzeugenden Arbeiten. 9 Beachten Sie den Höchstschalldruck Tragen Sie bei einem Schalldruck über 85 dB(A) einen geeigneten Gehörschutz. 10 Sichern Sie das Werkstück Benutzen Sie Spannvorrichtungen oder einen Schraubstock, um das Werkstück festzuhalten. Es ist damit sicherer gehalten und ermöglicht die Bedienung des Elektrowerkzeuges mit beiden Händen. 11 Achten Sie auf einen sicheren Stand Achten Sie auf einen sicheren Stand, um in jeder Arbeitsposition das Gleichgewicht zu halten. 12 Vermeiden Sie unbeabsichtigtes Einschalten Tragen Sie keine an das Stromnetz angeschlos- senen Elektrowerkzeuge mit dem Finger am EIN-/AUS-Schalter. Vergewissern Sie sich davon, daß der Schalter beim Anschluß an das Strom- netz ausgeschaltet ist. 13 Seien Sie stets aufmerksam Konzentrieren Sie sich auf Ihre Arbeit. Gehen Sie vernünftig vor. Verwenden Sie das Werkzeug nicht, wenn Sie müde sind. 14 Ziehen Sie den Netzstecker Schalten Sie das Gerät ab und warten Sie, bis das Werkzeug die Ruhestellung erreicht hat, bevor Sie den Arbeitsplatz verlassen. Bei Nicht- gebrauch, vor der Wartung und beim Werkzeug- wechsel ist der Netzstecker zu ziehen. 15 Lassen Sie keine Werkzeugschlüssel stecken Überprüfen Sie vor dem Einschalten, ob die Schlüssel und Einstellwerkzeuge entfernt sind. 16 Benutzen Sie das richtige Werkzeug Die bestimmungsgemäße Verwendung ist in dieser Betriebsanleitung beschrieben. Verwenden Sie keine zu schwachen Werkzeuge oder Vorsatz- geräte für schwere Arbeiten. Mit dem richtigen Werkzeug erzielen Sie eine optimale Qualität und gewährleisten Ihre persönliche Sicherheit.Warnung! Das Verwenden anderer als der in dieser Anleitung empfohlenen Vorsatzgeräte und Zubehörteile oder die Ausführung von Arbeiten mit diesem Elektrowerkzeug, die nicht der bestim- mungsgemäßen Verwendung entsprechen, kann zu Unfallgefahren führen. 17 Behandeln Sie das Kabel sorgfältig Tragen Sie das Werkzeug nicht am Kabel und benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten. 18 Pflegen Sie Ihre Werkzeuge mit Sorgfalt Halten Sie Ihre Werkzeuge scharf und sauber, um gut und sicher arbeiten zu können. Befolgen Sie die Wartungsvorschriften und die Hinweise für den Werkzeugwechsel. Kontrollieren Sie regelmäßig den Stecker und das Kabel und lassen Sie diese bei Beschädigung von einer Elu-Kundendienst- werkstatt erneuern. Kontrollieren Sie Verlänge- rungskabel regelmäßig und ersetzen Sie sie im Falle einer Beschädigung. Halten Sie alle Schalter trocken, sauber und frei von Öl und Fett. 19 Kontrollieren Sie Ihr Elektrowerkzeug auf Beschädigungen Vor Gebrauch ist das Elektrowerkzeug auf ein- wandfreie und bestimmungsgemäße Funktion zu überprüfen. Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein, um den einwandfreien Betrieb des Elektrowerkzeuges zu gewährleisten. Beschädigte Teile und Schutzvorrichtungen müssen vorschriftsgemäß repariert oder ausge- wechselt werden. Benutzen Sie das Elektro- werkzeug nicht, wenn der Schalter defekt ist. Beschädigte Schalter müssen durch eine Elu- Kundendienstwerkstatt ersetzt werden. 20 Lassen Sie Reparaturen nur von einer Elu- Kundendienstwerkstatt ausführen Dieses Elektrowerkzeug entspricht den einschlä- gigen Sicherheitsbestimmungen. Reparaturen dürfen nur von einer Elu-Kundendienstwerkstatt ausgeführt werden, andernfalls kann Unfallgefahr für den Betreiber entstehen. Schleifen von Farbe Beachten Sie die geltenden Regeln zum Schleifen von Farbe. Insbesondere sind folgende Punkte zu berücksichtigen: 9 de - 3 DEUTSCH 1 Verwenden Sie zur Staubabsaugung möglichst einen Entstauber gemäß der Norm TRGS 553. 2 Besondere Vorsicht gilt beim Schleifen von bleihaltigen Farben:

• Kinder und Schwangere dürfen den Arbeitsplatz nicht betreten.

• Alle Personen, die den Arbeitsplatz betreten, müssen eine spezielle Maske zum Schutz vor Bleifarbstaub und -dämpfen tragen.

• Am Arbeitsplatz nicht essen, trinken oder rauchen. 3 Staubteilchen und jegliche anderen Schleifabfälle sind fachgerecht zu entsorgen. Überprüfen der Lieferung Die Verpackung enthält: 1 Bandschleifer 1 Staubsack 1 Spanabsauganschluß (Zubehör) 1 Schleifbandsatz 1 Schleifrahmen (nur für K-Modelle) 1 Bedienungsanleitung 1 Explosionszeichnung

• Vergewissern Sie sich, daß das Elektrowerkzeug sowie die Zubehörteile beim Transport nicht beschädigt wurden.

• Lesen Sie vor der Inbetriebnahme die Bedienungsanleitung gründlich durch. Gerätebeschreibung (Abb. A) Ihr Elu-Bandschleifer MHB90(E) wurde zum profes- sionellen Schleifen von Holz, Holzprodukten und Kunststoffen entwickelt. 1 EIN-/AUS-Schalter 2 Geschwindigkeitsregler (MHB90E) 3 Verriegelungsknopf für Dauerbetrieb 4 Klemmfeder 5 Schleifband 6 Zentrierknopf für Schleifband 7 Staubsack 8 Spanabsauganschluß 9 Führungsknopf 10 Rollenwelle 11 Rolle 12 KlemmhebelDEUTSCH de - 4 10 Elektrische Sicherheit Der Elektromotor wurde nur für eine Spannung kon- zipiert. Überprüfen Sie deswegen, ob die Netz- spannung der auf dem Typenschild des Elektro- werkzeuges angegebenen Spannung entspricht. Ihr Elu-Elektrowerkzeug ist gemäß EN 50144 zweifach isoliert; ein Erdleiter ist aus diesem Grunde überflüssig. CH Bei Ersatz des Netzkabels achten Sie auf Verwendung des Schweizer Netzsteckers. Typ 11 für Klasse II (Doppelisolierung) - Geräte Typ 12 für Klasse I (Schutzleiter) - Geräte CH Ortsveränderliche Geräte, die im Freien ver-wendet werden, müssen über einen Fehler-stromschutzschalter angeschlos- sen werden. Auswechseln des Netzkabels oder -steckers Defekte Netzkabel oder -stecker dürfen nur von ei- nem autorisierten Fachbetrieb ausgewechselt wer- den. Ausgetauschte Netzkabel oder -stecker müs- sen danach fachgerecht entsorgt werden. Verlängerungskabel Verwenden Sie ein zugelassenes Verlängerungs- kabel, das für die Leistungsaufnahme des Elektro- werkzeugs ausreichend ist (vgl. technische Daten). Der Mindestquerschnitt beträgt 1,5 mm

. Rollen Sie das Kabel bei Verwendung einer Kabelrolle immer völlig aus. Zusammenbauen und Einstellen Ziehen Sie vor dem Zusammenbauen und Einstellen immer den Netzstecker. Montieren und Einstellen des Schleifbandes (Abb. B & C) Für Ihren Bandschleifer verwenden Sie Schleifbänder von 100 x 570 mm.

• Legen Sie das Elektrowerkzeug mit dem Klemmhebel (12) nach oben auf die Seite.

• Ziehen Sie den Klemmhebel (12) hoch und nach rechts.

• Entfernen Sie das Schleifband (5).

• Legen Sie ein neues Band ein. Sorgen Sie dafür, daß der Pfeil an der Innenseite des Schleifbandes an der gleichen Seite der Rollen in die gleiche Richtung zeigt wie der Pfeil am Elektrowerkzeug.

• Drücken Sie den Klemmhebel zurück.

• Schalten Sie das Elektrowerkzeug EIN und drehen Sie den Zentrierknopf (6), bis das Schleifband auf der Rolle (11) zentriert läuft. Das Schleifband sollte hinten nicht über die Rollen hinausragen! Das Schleifband muß mit der Schleiffläche flüchten. MHB90E - Einstellen der elektronischen Drehzahlregelung (Abb. D)

• Stellen Sie den Geschwindigkeitsregler (2) auf die gewünschte Position. Mit steigender Zahl erhöht sich die Bandgeschwindgkeit. MHB90(E)K - Montieren, Entfernen und Einstel- len des Schleifrahmens (E36052) (Abb. A & E)

• Entfernen Sie das Schleifband.

• Entfernen Sie die vordere Kurbelwelle (13) vom Schleifrahmen (14).

• Drücken Sie die Kurbelwelle in die Bohrungen im Bandschleifer; hier wird sie von der Klemmfeder (4) festgehalten.

• Bringen Sie den Fingerschutz (15) mit Hilfe der Schrauben (16) und Ringe (17) an, wie in der Abiildung gezeigt.

• Bringen Sie das Schleifband wie oben beschrie- ben an.

• Lassen Sie die vordere Kurbelwelle (13) in die Klemmfeder (4) einschnappen.

• Drehen Sie den Knopf (18), um die hintere Kurbelwelle des Schleifrahmens rechtwinklig zum Schleifband zu stellen. Drücken Sie den Schleif- rahmen auf die hintere Kurbelwelle.

• Stellen Sie die Höhe des Schleifrahmens (14) mit dem Knopf (18) ein.

• Um den Schleifrahmen zu entfernen, gehen Sie in umgekehrter Reihenfolge vor. Falls der Schleifrahmen nicht verwendet wird, können Sie die Kurbelwelle (13) eine Viertelumdrehung drehen. Sie brauchen die Kurbelwelle nicht zu entfernen.11 de - 5 DEUTSCH Montieren und Entfernen der Stationäreinrichtung (E36053) (Abb. A & F) Der Bandschleifer kann zusammen mit der als Zube- hör erhältlichen Stationäreinrichtung auch stationär eingesetzt werden.

• Montieren Sie den Schleifrahmen (14) wie oben beschrieben.

• Entfernen Sie den Knopf (19) von der Stationär- einrichtung.

• Legen Sie den Bandschleifer auf die Stationärein- richtung (20). Der Führungsknopf (9) wird in das Loch in der Stationäreinrichtung (20) gesteckt. Die Gewindespindel (21) ragt aus dem Loch (22) im Bügel (23) heraus.

• Schrauben Sie den Knopf (19) auf die Gewinde- spindel (21).

• Um die Stationäreinrichtung zu entfernen, gehen Sie in umgekehrter Reihenfolge vor. Staubabsaugung Staubsack (Abb. G)

• Drücken Sie die Feder (24) des Staubsacks (7) ein und lassen Sie sie zwischen den Befestigungsringen (25) los.

• Um eine effiziente Staubabsaugung zu gewährlei- sten, entleeren Sie den Staubsack, wenn er etwa zu einem Drittel voll ist.

• Entfernen Sie den Staubsack vom Flansch, öffen Sie den Reißverschluß und schütteln Sie den Staubsack vorsichtig aus. Spanabsauganschluß (E36054) (Abb. E & H)

• Schrauben Sie den Spanabsauganschluß (8) auf den Auslaß (26).

• In Deutschland werden für Holzstaub aufgrund der TRGS 553 geprüfte Absaugeinrichtungen gefordert. Für andere Materialien muß der gewerbliche Betreiber die speziellen Anforderun- gen mit der zuständigen Berufsgenossenschaft klären. Verwenden Sie beim Schleifen von Metall weder einen Staubsammler noch einen Entstauber ohne entsprechende Funkenschutzstrecke. Schleifen Sie kein Magnesium. Es besteht Explosionsgefahr.

• Massives Metall ist nicht grob zu schleifen. Gebrauchsanweisung

• Beachten Sie immer die Sicherheitshin- weise und die gültigen Vorschriften.

• Sorgen Sie dafür, daß alle zu schleifen- den Werkstücke sicher befestigt sind.

• Drücken Sie beim Schleifen den Schleifer nur leicht an. Übermäßiger Druck verbessert die Schleifqualität nicht. Schleifen (Abb. A) Ihr Bandschleifer ist mit einem Führungsknopf (8) ver- sehen, der eine optimale Führung des Werkzeuges bei der Verwendung ohne Stationäreinrichtung ermöglicht.

• Beginnen Sie mit der gröbsten Körnung.

• Führen Sie das Werkzeug gleichmäßig in großen Kreisbewegungen über das Material.

• Kontrollieren Sie das Ergebnis der Arbeit in kurzen Abständen. Ein- und Ausschalten (Abb. A)

• EINschalten: drücken Sie den EIN-/AUS- Schalter (1).

• Für Dauerbetrieb drücken Sie auch den Arretier- knopf (3).

• Zum Stoppen des Werkzeuges bei Dauerbetrieb drücken Sie den EIN-/AUS-Schalter kurz und lassen ihn anschließend wieder los. Schalten Sie das Elektrowerkzeug bei Beendigung der Arbeiten immer auf AUS-Position. Nur wenn das Elektro- werkzeug ausgeschaltet ist, darf der Netzstecker aus der Steckdose gezogen werden. Ihr Fachhändler kann genaue Angaben zu geeigne- ten Schleifbändern machen. Wartung Ihr Elu-Elektrowerkzeug wurde für eine lange Lebensdauer und einen möglichst geringen Wartungs- aufwand entwickelt. Ein dauerhafter, einwandfreier Betrieb setzt eine regelmäßige Reinigung voraus.GARANTIE
