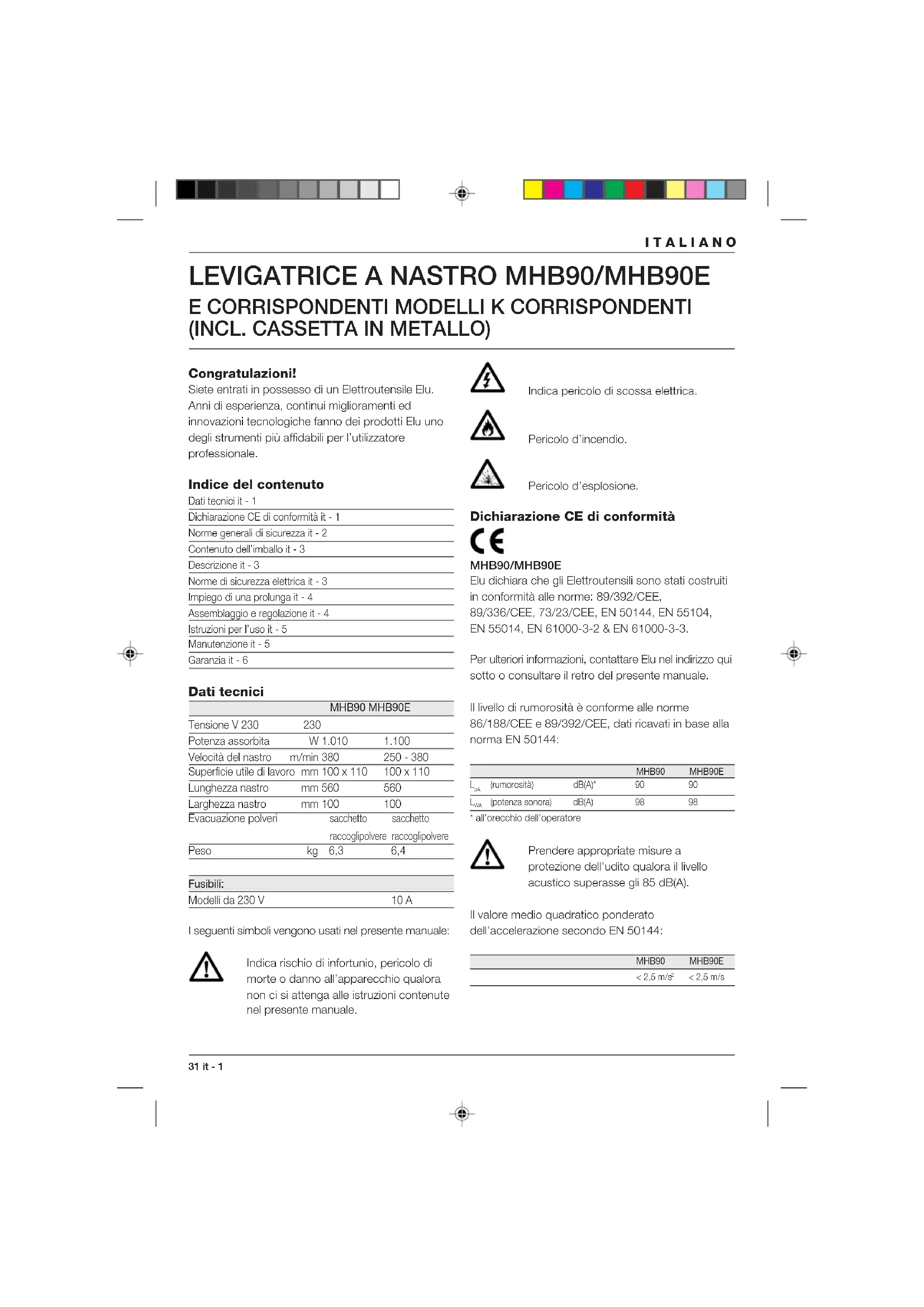

MANUALE UTENTE MHB90E ELU
*ved operatorens ore
Siete entrati in possesso di un Elettroutensile Elu. Anni di esperienza, continui miglioramenti ed innovazioni technologiche fanno dei prodotti Elu uno degli strumenti più affidavitili per l'utilizzatore professionale.
Indice del contentuto
Dati tecnici it - 1
Dichiarazione CE di conformità it - 1
Norme generali di sicurezza it - 2
Contenuo dell'imballo it - 3
Descrizione it - 3
Norte di sicurezza elettrica it-3
Impiego di una prolonga it - 4
Assemblaggio e regolazione it - 4
Istruzioni per l'uso it - 5
Manutenzione it - 5
Garanzia it - 6
Dati tecnici
| MHB90 MHB90E |
| Tensione V 230 | 230 | |
| Potenza assorbita | W 1.010 | 1.100 |
| Velocità del nastro | m/min 380 | 250 - 380 |
| Superficie utile di lavoro | mm 100 x 110 | 100 x 110 |
| Lunghezza nastro | mm 560 | 560 |
| Larghezza nastro | mm 100 | 100 |
| Evacuatione polveri | | sacchetto sacchetto |
| | raccoglipolvere raccoglipolvere |
| Peso | kg 6,3 | 6,4 |
Fusibili:
Modell da 230 V 10 A
I seguenti significi vengono usati nel presente manuale:
Indica rischio di infortunio, pericolodi morte o danno all'apparecchio qualora non ci si attenga alle istruzioni contenate nel presente manuale.
Indica pericolodi scossa elettrica.
Pericolo d'incendio.
Pericolo d'esplosione.
MHB90/MHB90E
Elu dichiara che gli Elettrotensili sono stati costruiti in conformità alle norme: 89/392/CEE, 89/336/CEE, 73/23/CEE, EN 50144, EN 55104, EN 55014, EN 61000-3-2 & EN 61000-3-3.
Per ulteriori informazioni, contattare Elu nel indirizzo qui除去 o consultare il retro del presente manuale.
Il livello di rumorosità è conforme alle norme 86/188/CEE e 89/392/CEE, dati ricavati in base alla norma EN 50144:
| | MHB90 | MHB90E |
| LpA(rumorosita) | dBi(A)* | 90 | 90 |
| LpA(potenza sonora) | dBi(A) | 98 | 98 |
- all'orecchio dell'operaatore
Prendere appropriate misure a protezione dell'udito qualora il livello acustico superasse gli 85 dB(A).
Il valore medio quadratico ponderato dell'accelerazione secondo EN 50144:
| MHB90 | MHB90E |
| < 2,5 m/s2 | < 2,5 m/s |
ITALIANO
Direttore ricerca e sviluppo Horst GroBmann
Elu International, Richard-Klinger-Straße 40, D-65510, Idstein, Germania
Norme generali di sicurezza
Durante l'utilizzo di utensili elettrici adottate sempre le elementari norme di sicurezza alla ridurre i rischi d'incendio, scariche elettriche e ferimenti. Leggere attentamente le seguenti istruzioni prima di utilizzato il prodotto.
Custodire con cura le istruzioni!
Norme generali
1 Tenere pulita l'area di lavoro Ambienti e bianchi di lavoro in disordine possono essere causa d'incidenti.
2 Tener presenti le caratteristiche dell'ambiente di lavoro
Non esporre gli utensili elettrici all'umcidità. Tenere ben illuminata l'area di lavoro. Non usare gli utensili elettrici in luoghi con atmossera gassosa o infiammabile.
3 Proteggersi da scariche elettriche Evitare il contatto con oggetti dotati di scarico a terra (per es. tubi, termosifoni, cucine e frigoriferi).Durante impieghi estremi (per es. alto livello di umidità, polvere metallica, ecc.) si pou augmentare la sicurezza elettrica collegando in series un trasformatore d'isolamento o un interruptatore di sicurezza per correnti di guasto (Fl).
4 Tenere i bambini lontani dall'area di lavoro Non permettere che persone estranee tocchino I'utensile o il cavo di prolunga. Per i ragazzi di eta inferiore ai 16 anni è richiesta la supervisione di un adulto.
5 Cavo di prolunga per l'uso esterno Se I'utensile viene utilizzato all'aperto, si faccia uso soltanto di un cavo di prolunga di tipo idoneo, appositamente previsto e contrassegnato per l'uso esterno.
6 Custodia dell'elettrotensile dopo l'uso Riporre gli Elettrotensili in luogo sicuro e ben asciutto, fuori alla portata dei bambini.
7 Usare il vestiario appropriato
Evitare l'uso di abiti svolazzanti, catenine, ecc. in quanto potrebbero rinanere impigliati nelle parti mobili dell'utensile. Lavorando all'aperto indossare quanti di gomma e scarpe con suole antisdrucciolo. Raccogliere i capelli se si portano lunghi.
8 Usare occhiali protettivi
Usare inolre una maschera antipolvere qualora si producano polvere o particelle volatili.
9 Rumorosità eccessiva
Prendere appropriate misure a protezione dell'udito se il livello acustico supra gli 85 dB(A).
10 Bloccare il pezzo da lavorare
Usare pinze o morse per bloccare il pezzo da lavorare, ciò augmente la sicurezza e consente di mantenere entrambhe le mani libere per operare meglio.
11 Non sbilanciarsi
Mantenere sempre un buon equilibrio evitando positizioni malsicure.
12 Evitare accensioni accidentali
Non eseguire il trasporto dell'Elettrotensile collegato alla rete di alimentazione tenendo il dito sull'interruttore. Assicurarsi che l'interruttore sa in posizione OFF prima di inserire la spina.
13 Stare sempre attenti
Prestare attenzione a quanto si sta facendo. Usare il proprio buon senso e non utilizzato l'utensile quando si è stanchi.
14 Staccare l'alimentazione dell'utensile
Specnere l'utensile ed attendere il suo arresto completo prima di lasciarlo incustodito.
Staccare la spina alla presa se l'utensile rimane inutilizzato e prima di eseguire qualsiasi operazione di manutenzione dell'utensile o di sostituzione degli accessori.
15 Non lasciare sull'utensile chiavi o strumenti di misura
Prima di mettere in funzione l'Elettrotensile si abbia cura di togliere chiavi e altri strumenti.
16 Usare I'utensile adatto
L'utilizzo previsto è indicato nel presente manuale. Non forzare utensili e accessori di potenza limitata impiegandoli per lavor destinati ad utensili di maggiore potenza.
Attenzione! L'uso di accessori o attrezzature diversi, o l'impiego del presente utensile per scopi diversi, da quelli raccomandi nel manuale d'uso possono comportare il rischio di infortuni.
17 Non abusare del cavo elettrico
Non trascinare l'utensile ne disinserire la spina.
strattonando il cavo di alimentazione.
Proteggere il cavo dal calorie, dagli oli minerali e dagli bordi taglienti.
18 Mantenere l'utensile con cura
Tenere gli accessori sempre ben affilati e puliti per un migliorie e più sicuro utilizzato. Osservare le istruzioni per la lubrificazione e la sostituzione degli accessori. Controllare periodicamente lo stato del cavo di alimentazione, e se danneggiato farlo riparare presso un Centro di Assistenza tecnica autorizzato Elu. Tenere gli organi di lavoro puliti, asciutti e privi diolio o grasso.
19 Controllare che non vi siano parti danneggiate
Prima dell'utilizzo controllare scrupolosamente che non vi siano parti danneggiate e che l'utensile sia in grado di effettuare il suo lavoro in modo corretto. Controllare l'allineamento delle parti mobili assicurandosi che non vi siano grippaggi, danni ai componenti o ai supporti, e altre condizioni che possono compensettere il buon funzionamento dell'utensile.
Dispositivi di sicurezza e altre parti difettose devono essere riparate o sostituite secondo le modalità previste. Non usare l'utensile se l'interruttore è difettoso e provedere alla sua sostituzione ricorrendo ad un Centro di Assistenza autorizzato Elu.
20 Rivolgersi ai Centri di Assistenza Tecnica autorizzati Elu per le riparazioni
Il presente Elettrotensile è conforme alle principali norme di sicurezza vigenti. Per evitare pericolò di infortuni, le riparazioni alle apparecchiature elettriche devono essere effettuate esclusamente da personale qualificato.
Levigatura di superfici verniciate
Per le operazioni di asportazione delle vermi delle superfici atteneri alleindicazioni relative. Prestare particolare attenzione alle seguenti avventenze.
1 Ove possibile, raccogliere le polveri mediante un aspirapolvere.
2 Prerendere speciali precauzioni durante la levigatura di vernici a base di piombo:
Non consentire l'accesso all'area di lavoro a bambini e donne in stato interessante.
- Tutte le personne che entrano nell'area di lavoro devono indossare una maschera di protezione specifica per polveri ed esalazioni di pitta a base di piombo.
Non mangiare, bere o fumare nell'area di lavoro.
3 Predisporre per l'aspirazione in sicurezza delle particelle di polvere o di qualsiasi altri materiale residuo della lavorazione.
Contenu dell'imballo
L'imballo comprende:
1 Levigatrice a nastro
1 Sacchetto raccoglipolvere
1 Adattatore di aspirazione polvere (opzionale)
1 Nastri di levigatura
1 Telaio di appoggio (solo i modelli K)
1 Manuale istruzione
1 Disegno esploso
- Accertarsi che l'utensile, i componenti o gli accessori non abbiano subito danni durante il trasporto.
- Leggere fondo, con calma e con la massima attenzione il presente manuale prima di mettere in funzione l'utensile.
Descrizione (fig. A)
La Vostra levigatrice a nastro ad alte prestazioni MHB90(E) è stata concepita per applicazioni di tipo professionale su legno, prodotti in legno e materiali plastici.
1 Interru tlore ON/OFF
2 Selettore di velocità (MHB90E)
3 Pulsante di blocaggio interruttoro
4 Molla di fissaggio
5 Nastro di levigatura
6 Pomello di centraggio del nastro
7 Sacchetto raccoglipolvere
8 Adattatore di aspirazione polvere
9 Pomello di guida
0 Alberino rullo portanastro
1 Rullo portanastro
12 Leva di bloccaggio
Norme di sicurezza elettrica
Il motore elettrico è stato predisisto per operare con un unico voltaggio. Assicurarsi che il voltaggio a disposizione corrisponda a quello indicateo sulla targhetto.
ITALIANO
Il Vostro utensile Elu è fornito di doppio isolamento, in ottemperanza alla norma EN 50144, perché non è richiesta la messa a terra.
- Premere all'indietro la leva di bloccaggio del nastro.
- Accendere la macchina e girare il pomello di centraggio del nastro (6) sino a che quest'ultimo non risulti correttamente centrato sul rullo (11).
CH Per la sostituzione del cavo di
alimentazione,utilizzare sempre la spina di tipo prescritto.
Tip11 per la classe II (doppio isolamento) - utensili elettrici
Tip12 per la classe I (messa a terra)
- utensili elettrici
CH Gli appearecchi portatili,utilizzati in
ambiente esterno, devono essere collegati ad un interrottore differenziale.
Sostituzione del cavo o della spina
Quando occorre sostuire la spina, smaltre la spina vecchia in modo appropriato; è pericoloso insere una spina con i conduttori di rame scoperti in una presa di corrente sotto tensione.
Impiego di una prolunga
In caso di impiego di una prolonga, quest'ultima dovra essere di tipo omologato e di dimensione idonee a garantire l'alimentazione elettrica dell'appareccchio (vedere le caratteristiche tecniche). La dimensione minima del conduttor è 1,5 mm². Se si utilizes un avolgittere, estrarre il cavo per l'intera lunghezza.
Assemblaggio e regolazione
Prima di effettuare il montaggio o la regolazione disinserire sempre la spina dalla presa di alimentazione.
Sostituzione e centraggio del nastro di levigatura (fig. B & C)
La Vostra levigatrice monta nastri di levigatura di 100 × 570 mm .
Appoggiare sul bianco I'elettrotensile con la leva di bloccaggio (12) rivolta verso l'alto.
- Tirare verso l'alto e verso destra la leva di bloccaggio (12).
- Togliere il nastro di levigatura (5).
- Installare un nuovo nastro di levigatura accerldando siche la freccetta sul lato interno del nastro sia rivolta nella stessa direzione della freccetta impressiona sulla macchina dallo stesso lato dei rulli.
Il nastro di levigatura non dovrā mai sporgere posteriormente! Il nastro di levigatura è a filo della superficie da lavorare (vedere la frece).
MHB90E - Regolazione elettronica (fig. D)
- Girare sulla posizione desiderata il selettore di velocità (2). Più alto il numero, maggiore sare la velocità di rotazione del nastro.
MHB90(E)K - Montaggio, rimozione e registrariazione del telaio d'appoggio (E36052) (fig. A & E)
- Togliere il nastro di levigatura.
Togliere l'alberino anteriore (13) dal telaio di appoggio (14).
- Premere l'alberino per inserirlo nei supporti semicirculari della levigatrice, dove verramantenuto in posizione alla molla di fissaggio (4).
- Montare sul telaio di appoggio la protezione salvadita (15) avvalendosi delle viti (16) e delle rondelle (17) come migliorato in figura.
- Montare il nastro di levigatura come precedentamente descritto.
Far scattare in posizione l'alberino anteriore (13) nella molla di fissaggio (4).
- Ruotare il pomello (18) per posizionare l'alberino posteriore del telaio di appoggio ortogonalmente al nastro di levigatura. Premere il telaio di appoggio sull'alberino posteriore.
Regolare l'altezza del telaio di appoggio (14) avvalendosi del pomello (18).
- Per togliere il telaio di appoggio procedere in senso inverno.
Se il telaio di appoggio non viene impiegato, l'alberino (13) potra essere simplicamente ruotato di un quarto di giro e lasciato montato sull'elettroutensile.
Montaggio e rimozione del supporto per impiego stazonario (E36053) (fig. A & F)
La levigatrice a nastro può essere impiegata in modo stazionario. Su richiesta è disponibile il relativo supporto stazionario.
Montare il telaio di appoggio (14) come precedentamente descritto.
- Togliere il pomello a stella (19) dal supporto stazionario.
- Posizione are nastro di levigatura sul supporto stazionario (20). Il pomello di guida (9) si inserirare nel foro del supporto stazionario (20). Il mandrino filettato (21) protrude dal foro (22) della staffa (23).
- Ruotare il pomello a stella (19) sul mandrino filettato (21).
- Procedure in senso inverso per rimuovere il supporto stazionario.
Aspirazione polveri
Sacchetto raccoglipolvere (fig. G)
- Comprimere la molla (24) del sacchetto raccoglipolvere (7) e lasciarla espandere nuovamente tra gli anelli di fissaggio (25).
- Al fine di garantire un'efficiente evacuatione delle polveri, vuotare il sacchetto quando è piano per un terzo circa.
- Togliere il sacchetto raccoglipolvere, après la cerniera e scuotere leggermente il sacchetto per far uscire la polvere.
Adattatore di aspirazione polveri (E36054) (fig. E & H)
- Awvitare l'adattatore di aspirazione polveri (8) sulla bocchetta (26).
- Impiegare aspiratori polveri conformi alle direttive pertinenti relative alle emissioni di polveri.
Pericolo d'incendi! Non utilizzato la levigatrice su materiale al magnesio.
Nonutilizzare il sacchetto raccoglipolvero o l'aspirapolvere nel levigare metalli.
Non sgrossare superfici di metallo pur.
Istruzioni per l'uso
Osservare sempre le istruzioni per la sicurezza e le normative vigenti.
- Accertarsi che i materiali da lavorare siano correttamente bloccati.
Non premereccessivamente sul pezzo in lavorazione.
Levigatura (fig. A)
E' stato previsto un pomello di guida (9) per consentire l'ottmale controlo della levigatrice a nastro quando impiegata sulla supporto stazionario.
- Iniziare con il foglio abrasivo di grana maggiore.
- Muovere la levigatrice a nastro con lunghe e leggere passate.
- Controllare lo stato del lavoro a brevi intervalli.
Accensione e spegnimento (ON e OFF) (fig. A)
- Attivazione: premere l'interruttore ON/OFF (1).
Per il funzionamento in continuo, premere anche il pulsante di blocco (3).
- Per fermare il trapano, disattivando la funzione di bloccaggio, premere brevamente e rilasciare l'interruttore. A lavoro ultIMO e prima di disinserire la spina posizionale sempre l'interruttore in OFF.
Rivolgersi al proprio rivenditore per ulteriori informazioni in merito ai fogli abrasivi.
Manutenzione
Il Vostro ElettROUTensile Elu è stato studiato per durare a lungo richiedendo solo la minima manutenzione. Per prestazioni sempre soddisfacenti occorre ave cura dell'utensile e sottomporlo a manutenzione periodica.
Lubrificazione
Il Vostro elettrotensile non richiede lubrificazione addizionale.
Pulitura
Tenere libere le feritioe di ventilazione e pulire l'esterno dell'utensile periodicamente con un panno morbido.
Ad intervalli regolari si abbia cura di svuotare il sacchetto raccoglipolvero o di pulire l'adattatore di aspirazione polveri.
ITALIANO
Utensili inutilizzabili e tutela ambientale
Per garantire l'eliminazione degli utensili non piùutilizzabili nel rispetto dell'ambiente, si consiglia diportare il vostro vecchio utensile presso una delle Filiali dirette di Assistenza Elu, che disporranno dellaoro eliminazione nel rispetto dell'ambiente.
GARANZIA
- GARANZIA DI 30 GIORNI DI TOTALE SODDISFAZIONE
Se non siete completenessodossifatti delle prestazioni del vostro utensile Elu, potrerestiturio entro 30 giorni alla data di acquisto, presso una oursta filiale di assistenza per ottenere il rimborso o ilchio.
presentando debita prova dell'avenuto acquisto.
GARANZIA TOTALE DI UN ANNO
Se il vosto prodotto Elu non risultasse pienamente conforme alle caratteristiche di funzionamento o presentasse difetti di lavorazione o vizi di materiale, entro 12 mesi alla data di acquisto, provederemo alla sostuzione gratuite delle parti difettose o a nostro giudizio, alla sostuzione gratuite dimostrato che:
- Il prodotto venga ritornato al centro di assistenza Elu, con la prova della data di acquisto.
- Il prodotto non abbia subito abusi ed il difetto non sia stato causato da incuria.
Il prodotto non abbia subito tentativi di riparazione da persone non facenti parte del nostro personale di assistenza o, all'estero, dal loro staff distribuito.
Contattare il proprio rivenditore abituale o la Sede Centrale della Elu per ottenere l'indirizzo del Centro di Assistenza Tecnica più vicino (si prega di consultare il retro del presente manuale).
