MANUALE UTENTE MOF96E ELU

Siete entrati in possesso di un Eletttroutensile Elu. Anni di esperienza, continui miglioramenti ed innovazioni technologiche fanno dei prodotti Elu uno degli strumenti più affidavitili per l'utilizzatore professionale.

Indice del contentuto

Dati tecnici it - 1

Dichiarazione CE di conformità it - 1

Norme generali di sicurezza it - 2

Contenuto dell'imballo it - 3

Descrizione it - 3

Norme di sicurezza elettrica it - 3

Impiego di una prolonga it - 4

Assemblaggio e regolazione it - 4

Istruzioni per l'uso it - 5

Manutenzione it - 6

Garanzia e assistenza post-vendita Elu it - 6

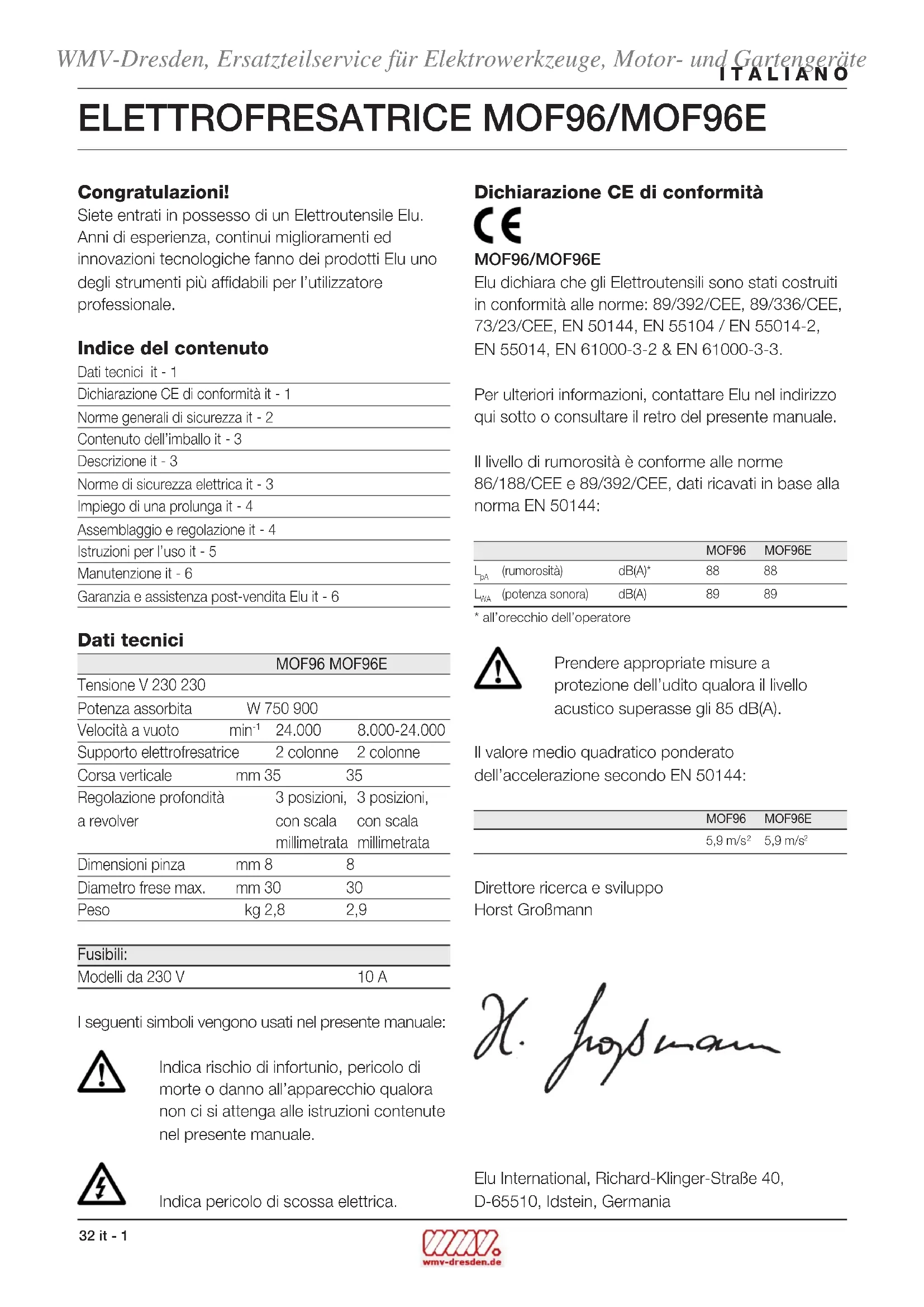

Dati tecnici

MOF96 MOF96E
Tensione V 230 230
Potenza assorbita	W 750 900
Velocità a vuoto	min-1	24.000 8.000-24.000
Supporto elettrofresatrice		2 colonne 2 colonne
Corsa verticale	mm 35	35
Regolazione profondità		3 positivi, 3 positivi, con Scala con Scala millimetrata millimetrata
a revolver
Dimensioni pinza	mm 8	8
Diametro frese max.	mm 30	30
Peso	kg 2,8	2,9
Fusibili:
Modelli da 230 V		10 A

I seguenti symboli vengono usati nel presente manuale:

Indica rischio di infortunio, pericolodi morte o danno all'apparecchio qualora non ci si attenga alle istruzioni contenate nel presente manuale.

Indica pericolodi scossa elettrica.

Dichiarazione CE di conformità

CE

MOF96/MOF96E

Elu dichiara che gli ElettROUTensili sono stati costruiti in conformità alle norme: 89/392/CEE, 89/336/CEE, 73/23/CEE, EN 50144, EN 55104 / EN 55014-2, EN 55014, EN 61000-3-2 & EN 61000-3-3.

Per ulteriori informazioni, contattare Elu nel indirizzo qui sotto o consultare il retro del presente manuale.

Il livello di rumorosità è conforme alle norme 86/188/CEE e 89/392/CEE, dati ricavati in base alla norma EN 50144:

			MOF96	MOF96E
LpA	(rumorosità)	dB(A)*	88	88
LwA	(potenza sonora)	dB(A)	89	89

• all'orecchio dell'operaatore

Prendere appropriate misure a protezione dell'udito qualora il livello acustico superasse gli 85 dB(A).

Il valore medio quadratico ponderato dell'accelerazione secondo EN 50144:

Direttore ricerca e sviluppo Horst Großmann

X. fopsman

Elu International, Richard-Klinger-Straße 40, D-65510, Idstein, Germania

Norme generali di sicurezza

Durante l'utilizzo di utensili elettrici adottate sempre le elementari norme di sicurezza alla ridurre i rischi d'incendio, scariche elettriche e ferimenti. Leggere attendamente le seguenti istruzioni prima di utilizzato il prodotto. Custodire con cura le istruzioni!

Norme generali

1 Tenere pulita I'area di lavoro

Ambiente e banchi di lavoro in disordine possono essere causa d'incidenti.

2 Tener presenti le caratteristiche dell'ambiente di lavoro

Non esporre gli utensili elettrici all'umidità. Tenere ben illuminata l'area di lavoro. Non usare gli utensili elettrici in luoghi con atmosfera gassosa o inflammabile.

3 Proteggersi da scariche elettriche

Evitare il contatto con oggetti dotati di collegamento a terra (per es. tubi, termosifoni, cucine e frigoriferi). Durante impieghi estremi (per es. alto livello di umidità, polvere metallica, ecc.) si può augmentare la sicurezza elettrica collegando in series un trasformatore d'isolamento o un interruptatore salvavita.

4 Tenere i bambini lontani dall'area di lavoro

Non permettere che persone estranee tocchino l'utensile o il cavo di prolunga. Per i ragazzi di età inferiore ai 16 anni è richiesta la supervisione di un adulto.

5 Cavo di prolunga per l'uso esterno

Se l'utensile viene utilizzato all'aperto, si faccia uso sostanto di un cavo di prolunga ditipo idoneo, appositamente previsto e contrassegnato per l'uso esterno.

6 Custodia dell'elettroutensile après l'uso

Riporre gli Elettroutensili in luogo sicuro e ben asciutto, fuori alla portata dei bambini.

7 Usare il vestiario appropriato

Evitare I'uso di abiti svolazzanti, catenine, ecc. in
quanto potrebbero rimanere presi nelle parti mobili
dell'utensile. Lavorando all'aperto indossare quanti
di gomma e scarpe con suole antisdrucciolo.
Raccogliere i capelli se si portano lunghi.

8 Usare occhiali protettivi

Usare inoltre una maschera antipolvere qualora si producano polvere o particelle volatili.

9 Rumorosità eccessiva

Prendere appropriate misure a protezione dell'udito se il livello acustico supera gli 85 dB(A).

10 Bloccare il pezzo da lavorare

Usare pinze o morphe per bloccare il pezzo da lavorare, cià augmente la sicurezza e consente di mantenenere entrambé le mani libere per operare meglio.

11 Non sbilanciarsi

Mantenere sempre un buon equilibrio evitando positizioni malsicure.

12 Evitare accensioni accidentali

Non eseguire il trasporto dell'Elettroutensile collagenato alla rete di alimentazione tenendo il dito sull'interruttore. Assicurarsi che l'interruttore sia in posizione OFF prima di insertire la spina.

13 Stare sempre attenti

Prestare attenuationa quanto si sta facendo. Usare il proprio buon senso e non utilizzato l'utensile quando si è stanchi.

14 Staccare l'alimentazione dell'utensile

Spagnere l'utensile ed attendere il suo arresto completo prima di lasciarlo incustodito.
Staccare la spina dalla presa se l'utensile rimane inutilizzato e prima di eseguire qualiasi operazione di manutenzione dell'utensile o di sostituzione degli accessori.

15 Non lasciare sull'utensile chiavi o strumenti di misura

Prima di mettere in funzione l'Eletttroutensile si abbia cura di togliere chiavi e altri strumenti.

16 Usare I'utensile adatto

L'utilizzo previsto èindicato nel presente manuale. Non forzare utensili e accessori di potenza limitata impiegandoli per lavori destinati ad utensili di maggiore potenza.

Attenzione! L'uso di accessori o attrezzature diversi, o l'impiego del presente utensile per scopi diversi, da quelli ragcomandi nel manuale d'uso possono comportare il rischio di infortuni.

17 Non abusare del cavo elettrico

Non trascinare l'utensile né disinserire la spina strattonando il cavo di alimentazione. Proteggere il cavo dal calore, dagli olii minerali e dagli bordi taglienti.

18 Mantenere l'utensile con cura

Tenere gli accessori sempre ben affiliati e puliti per un migliorie e più sicuro utilizzato. Osservare le istruzioni per la lubrificazione e la sostituzione degli accessori.

Controllare periodicamente lo stato del cavo di alimentazione, e se danneggiato farlo riparare presso un Centro di Assistenza tecnica autorizzato Elu. Tenere gli organi di commando puliti, asciutti e privi di olio o grasso.

19 Controllare che non vi siano parti danneggiate

Prima dell'utilizzo controllare scrupolosamente che non vi siano parti danneggiate e che l'utensile sia in grado di effettuare il suo lavoro in modo corretto. Controllare l'allineamento delle parti mobili assicurandosi che non vi siano grippaggi, danni ai componenti o ai supporti, e altre condizioni che possono compensettere il buon funzionamento dell'utensile. Dispositivi di sicurezza e altre parti difettose devono essere riparate o sostituite secondo le modalità previste. Non usare l'utensile se l'interruttore è difettoso e provedere alla sua sostituzione ricorrendo ad un Centro di Assistenza autorizzato Elu.

20 Rivolgersi ai Centri di Assistenza Tecnica autorizzati Elu per le riparazioni

Il presente ElettROUTensile è conforme alle principali norme di sicurezza vigenti. Per evitare pericolò di infortuni, le riparazioni alle apparecchiature elettriche devono essere effettuate esclusivamente da personale qualificato.

Norme di sicurezza specifiche per frese

Utilizzare sempre frese con diametro corrispondente alla misura delle pinze montate sulla fresatrice.
- Usare sempre FRESE omologate ad operare ad una velocità di 30.000 giri/min. e marcate in modo conforme.
- Non usare mai frese con un diametro eccidente quello massimo individato nei dati tecnici.

Contenu dell'imballo

L'imballo comprende:

1 Elettrofresatrice
1 Squadra laterale con barre guida
1 Pinza
1 Chiave # 13/17
1 Canotto guida, diametro 17 mm
1 Condotto aspirazione polveri
1 Manuale istruzione
1 Disegno esploso

• Accertarsi che l'utensile, i componenti o gli accessori non abbiano subito danni durante il trasporto.
• Leggere a fondo, con calma e con la massima attenzione il presente manuale prima di mettere in funzione l'utensile.

Descrizione (fig. A)

L'elettrofresatrice Elu ad alte prestazioni di tipo professionale è idonea alle applicazioni più impregnative su legno e prodotti legnosi.

1 Interruttore di lavoro con bloccaggio in posizione
2 Scala millimetrata
3 Arresto profondita
4 Pomolo di bloccaggio rapido
5 Vite di bloccaggio arresto profondità
6 Arresto profondita a revolver
7 Blocca albero
8 Dado stringipinza
9 Condotto aspirazione polveri
10 Vite di bloccaggio barre guida
11 Base elettrophesatrice
12 Regolatore velocità (MOF96E)

Norme di sicurezza elettrica

Il motore elettrico è stato predisisto per operare con un unico voltaggio. Assicurarsi che il voltaggio a disposizione corrisponda a quello indicato sulla targhetto.

Il Vostro utensile Elu è fornito di doppio isolamento, in ottemperanza alla norma EN 50144, per le quale non è richiesta la messa a terra.

CH Per la sostituzione del cavo di alimentazione,utilizzare sempre la spina di tipo prescritto. Tipo 11 per la classe II (doppio isolamento)- utensili elettrici Tipo 12 per la classe I (messa a terra)- utensili elettrici
CHGli apparecchi portatili,utilizzati in ambiente esterno,devono essere collegati ad un interrottore differenziale.

Sostituzione del cavo o della spina

Quando occorre sostituire la spina, smaltire la spina vecchia in modo appropriato; è pericoloso insere una spina con i conduttori di rame scoperti in una presa di corrente molto tensione.

Impiego di una prolunga

In caso di impiego di una prolunga, quest'ultima dovrè essere di tipo omologato e di dimensioni idonee a garantire l'alimentazione elettrica dell'apparecchio (vedere le caratteristiche tecniche). La dimensione minima del conduttore è 1,5 mm². Se si utilizes un avvolGITORE, estrarre il cavo per l'intera lunghezza.

Assemblaggio e regolazione

Prima di effettuare il montaggio o la regolazione disinserire sempre la spina alla presa di alimentazione.

Inserimento e rimozione di una fresa (fig. B)

• Premere il tasting bloccaggio albero (7) e tenerlo premuto.
• Mediente chiave da 17 mm, allentare il dato stringipinza (8) di alcuni giri ed insere l'utensile.
• Serrare il dato stringipinza e rilasciare il tasting bloccaggio albero.

Non serrare mai il dato stringipinja alla.
che nella pinza vi sua insertita una fresa.

Sostituzione della pinza (fig. C)

L'elettrofresatrice Elu comprende una pinza da 8 mm montata di serie. Vi sono poi altre due pinze di precisione opzionali adatte per gli utensili previsti. La pinza e il relativo dato non sono separabili l'une dall'altra.

• Allentare completeness il dato (8) stringipinza.
• Togliere la pinza (13) e sostituirla.
• Serrare il dato stringipinza.

MOF96E - Regolazione elettronica (fig. A)

La velocità è variabile e regolabile tra 8.000 e 24.000 giri/min tramite regolatore elettronico (12).

• Ruotare il selettore portandolo al livello desiderato.
• Usare il valore inferiore per gli utensili di diametro maggiore e il valore di regolazione superiore per gli utensili di diametro inferiore. La scelta è comunque una questione diesperienza.

1 = 8.000min^-1
2 = 9.500min^-1
3 = 11.500min^-1
4 = 16.000min^-1
5 = 19.500min^-1
6 = 22.500min^1
7 = 24.000min^-1

Registrazione profondità di taglio (fig. D)

Impostazione profondità mediate scala millimetrata e arresto profondità a revolver

• Allentare la vite arresto regolatore di profondità (5).
• Sbloccare il pomolo di bloccaggio rapido (4) ruotandolo in senso antiorario.
• Abbassare il supporto elettrofresatrice per portare l'utensile a contatto del pezzo.
• Bloccare il pomolo di bloccaggio rapido (4).
• Impostare la profondità di taglio desiderata mediate la Scala millimetrata (2) oppure sistemare un calibro di profondità tra l'arresto profondità (3) e l'arresto profondità a revolver (6); la gamma di registrazioni è individata delle freccce (14).
• Serrare la vite di bloccaggio arresto di profundità (5).

Tripla regolazione della profundità mediate revolver

L'arresto di profondità a revolver (6) può essere utilizzato per impostare 3 differenti profondità. Questo è particolaremente utile per incisioni in profondità, realizzate a gradini.

• Posizione are una dima della profundità tra il fermo di profondità (3) e l'arresto di profundità a revolver (6) per ottenere la corretta altezza di taglio.
• Registrar eventualmente le tre viti.

Regolazione della profondità con l'electrofresatrice montata in posizione capovolta

• Impostare la profondità di taglio prima di montare l'elettrofresatrice in posizione capovolta.

Per il montaggio dell'elettrofresatrice in posizione capovolta consultare il manuale d'uso relative all'attrezzo fisso. Il dispositorio di registrazione profundità micrometrico (EZ49103) è disponibile come accessorio.

Montaggio della squadra laterale (fig. E)

• Montare le barre guida (15) alla base dell'elettrofresatrice (11).
• Stringere le viti di fissaggio (10).
• Fate scorrere la squadra laterale (16) lungo le barre guida.
• Stringere temporaneamente le viti di fissaggio (17) sulla base.

Regolazione della squadra laterale (fig. E)

• Tracciare la linea di taglio sul materiale.
• Abbassare l'elettrofresatrice lungo il supporto fina a che la fresa viene a contatto con il pezzo da lavorare.
• Stringere il limitatore del movimento a tuffo (4).
• Posizione l'elettrofresatrice sulla linea di taglio.
• Fate scorrere la squadra laterale (16) contro il pezzo e stringere le viti di fissaggio (17).

Fissaggio del canotto guida (fig. F)

Unitamente ad una dima, i canotti guida svolgono un ruolo molto importante nella realizzazione di fresature e sagomature secondo un modello.

• Montare il canotto (18) sulla base della macchina (11) mediante le viti (19) come indicato.

Le viti (19) servonoanche per il fissaggio del condotto di aspirazione polveri.
Non far funzionare I'attrezzo ad aspiratore smontato.

Collegamento aspiratore polveri (fig. A)

Collegare l'aspiratore flessibile al condotto di aspirazione polveri (9).

Istruzioni per l'uso

• Osservare sempre le istruzioni per la sicurezza e le normative vigenti.
• Far avanzare sempre il materiale nel senso indicate in fig. G (bordi esterni/bordi interni).

Prima del funzionamento:

• Controllare che la fresa sia correttamente inserita nella pinza.

• Regolare la profondità di taglio.

• Collegare un aspiratore esterno.

• Verificare che il pomolo di bloccaggio rapido sia sempre bloccato prima di accendere l'utensile.

Interruttore Acceso/Spento (fig. A)

Attivare l'attrezzo mediante l'interruttore di comando (1).

• I = ACCESO. L'attezzo funzione in modo continuo.
• O = SPENTO.

Prima di spegnere la macchina sbloccare il pomolo di bloccaggio rapido e lasciare l'elettrofresatrice nella sua posizione di riposo, scorrendo lungo il supporto a colonna.

Impiego canotti guida (fig. F)

• Fissare la dima a copiare al pezzo tramite morsetti sulle estremita.
• Scegliete ed applicate un canotto guida (18) adatto allo scopo.
• Sottrarre il diametro della fresa al diametro esterno del canotto guida e dividete per 2. In quello modo otterrete di quanto la dima deve essere spostata indietro rispetto al pezzo da lavorare.

Se la larghezza del pezzo non fosse sufficiente disporre sotto la dima uno spessore di legno di recupero.

Utilizzato un listello come guida

Quando non si può'utilizzato un bordo come guida, è possibile guidare l'elettrofresatrice seguendo una listarella fissata con morsetti lungo il pezzo (che sopravanza su entrambi i lati).

Esecuzione a mano libera

L'elettrofresatrice più essereutilizzata anche sanza, alcun tipo di guida per eseguire lavori p.es. di scrittura e decorazione.

Eseguite solo fresature con profundità limitata!

Utilizzate solo frese di diametro massimo 6 mm.

Cuscinetto guida (fig. B)

Qualora non sia possibile utilizzato la guida parallela od un canotto guida, è possibile utilizzato una fresa completa di cuscinetto guida per la profilatura di bordi sagomati (20).

Consultate il vostro rivenditore per ottenere ulteriori informazioni sugli accessori disponibili.

Sono disponibili telai per l'esecuzione di giunzioni a coda di rondine, telai per spinatura, canotti guida, dispositivi micrometrici di regolazione altezza, asta a compasso e guide rettilinee di varie lunghezze.

Manutenzione

Il Vostro Elettroutensile Elu è stato studiato per durare a lungo richiedendo solo laminima manutenzione. Per prestazioni sempre soddisfacenti occorre avere cura dell'utensile e sottoporlo a manutenzione periodica.

Lubrificazione

Il Vostro eletttroutensile non richiede lubrificazione addizionale.

Pulitura

Tenere libere le feritoie di ventilazione e pulire l'esterno dell'utensile periodicamente con un panno morbido.

Utensili inutilizzabili e tutela ambientale

Per garantire l'eliminazione degli utensili non piùutilizzabili nel rispetto dell'ambiente, si consiglia diportare il vostro vecchio utensile presso uno deicentri di assistenza Elu, che disporranno della loro eliminazione nel rispetto dell'ambiente.

Garanzia e assistenza post-vendita Elu

Tutti gli elettroutensili Elu vengono sottomosti a severi collaudi prima di lasciare la fabbrica.

GARANZIA

GARANZIA TOTALE DI UN ANNO

Se il vostro prodotto Elu non risultasse pienamente conforme alle caratteristiche di funzionamento o presentasse difetti di lavorazione o vizi di materiale, entro 12 mesi alla data di acquisto, provederemo alla sostituzione gratuite delle parti difettose o a nostro giudizio, alla sostituzione gratuite dimostrato che:

• Il prodotto venga ritornato al centro di assistenza Elu, con la prova della data di acquisto.
• Il prodotto non abbia subito abusi ed il difetto non sia stato causato da incuria.
• Il prodotto non abbia subito tentativi di riparazione da persone non facenti parte del nostro personale di assistenza o, all'estero, dal nostro staff distributivo.

Contattare il proprio rivenditore abituale o la Sede Centrale della Elu per otteneri indirizzo del Centro di Assistenza Tecnica più vicino (si prega di consultare il retro del presente manuale).

BOVENFREES MOF96/MOF96E

Gefeliciteerd!

Modo de lavoro pt - 5

Manutenção pt - 6

Garantia pt - 6

Dados技术和
