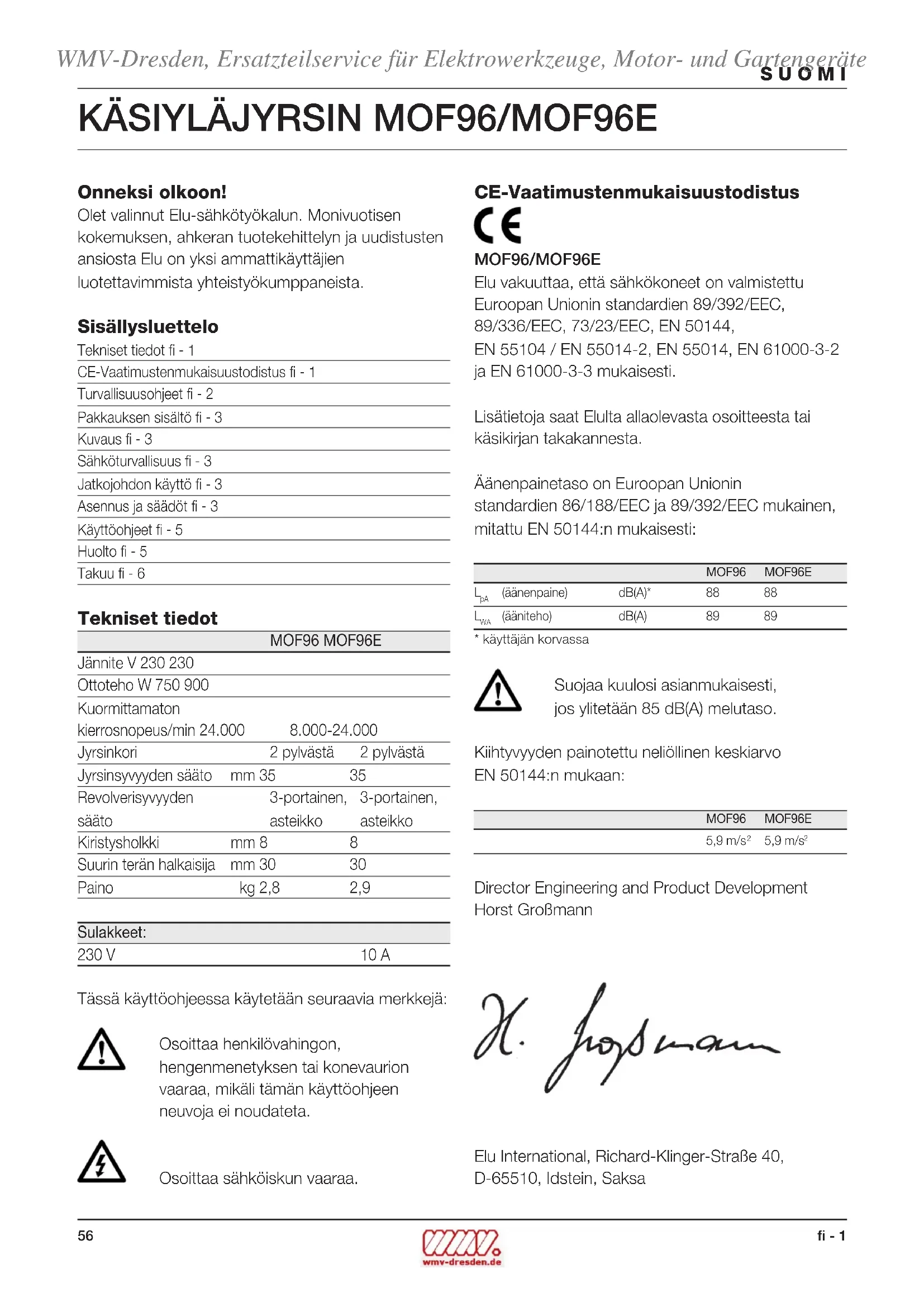

KÄYTTÖOHJE MOF96E ELU

Onneksi olkoon! Olet valinnut Elu-sähkötyökalun. Monivuotisen kokemuksen, ahkeran tuotekehittelyn ja uudistusten ansiosta Elu on yksi ammattikäyttäjien luotettavimmista yhteistyökumppaneista. Sisällysluettelo Tekniset tiedot fi - 1 CE-Vaatimustenmukaisuustodistus fi - 1 Turvallisuusohjeet fi - 2 Pakkauksen sisältö fi - 3 Kuvaus fi - 3 Sähköturvallisuus fi - 3 Jatkojohdon käyttö fi - 3 Asennus ja säädöt fi - 3 Käyttöohjeet fi - 5 Huolto fi - 5 Takuu fi - 6 Tekniset tiedot

Jännite V 230 230 Ottoteho W 750 900 Kuormittamaton kierrosnopeus/min 24.000 8.000-24.000 Jyrsinkori 2 pylvästä 2 pylvästä Jyrsinsyvyyden sääto mm 35 35 Revolverisyvyyden 3-portainen, 3-portainen, sääto asteikko asteikko Kiristysholkki mm 8 8 Suurin terän halkaisija mm 30 30 Paino kg 2,8 2,9 Sulakkeet: 230 V 10 A Tässä käyttöohjeessa käytetään seuraavia merkkejä: Osoittaa henkilövahingon, hengenmenetyksen tai konevaurion vaaraa, mikäli tämän käyttöohjeen neuvoja ei noudateta. Osoittaa sähköiskun vaaraa. CE-Vaatimustenmukaisuustodistus

Elu vakuuttaa, että sähkökoneet on valmistettu Euroopan Unionin standardien 89/392/EEC, 89/336/EEC, 73/23/EEC, EN 50144, EN 55104 / EN 55014-2, EN 55014, EN 61000-3-2 ja EN 61000-3-3 mukaisesti. Lisätietoja saat Elulta allaolevasta osoitteesta tai käsikirjan takakannesta. Äänenpainetaso on Euroopan Unionin standardien 86/188/EEC ja 89/392/EEC mukainen, mitattu EN 50144:n mukaisesti:

(äänenpaine) dB(A)* 88 88

(ääniteho) dB(A) 89 89* käyttäjän korvassa Suojaa kuulosi asianmukaisesti, jos ylitetään 85 dB(A) melutaso. Kiihtyvyyden painotettu neliöllinen keskiarvo EN 50144:n mukaan: MOF96 MOF96E5,9 m/s 5,9 m/s

Director Engineering and Product Development Horst Großmann Elu International, Richard-Klinger-Straße 40, D-65510, Idstein, Saksa 56 fi - 1 WMV-Dresden, Ersatzteilservice für Elektrowerkzeuge, Motor- und Gartengerätefi - 2 57 SUOMI Turvallisuusohjeet Lue käyttöohje huolellisesti ennen koneen käyttöönottoa. Säilytä käyttöohje kaikkien koneen käyttäjien ulottuvilla. Näiden ohjeiden lisäksi tulee aina seurata työsuojeluviranomaisten ohjeita. VAROITUS! Sähköiskujen, loukkaantumisten ja palovaaran ehkäisemiseksi on noudatettava seuraavia perusturvallisuustoimenpiteitä. 1 Käytä kuulosuojaimia Eri materiaaleja työstettäessä melutaso saattaa vaihdella ja kohota ajoittain yli 85 dB(A) rajan. Suojaa itsesi ja käytä aina kuulosuojaimia. 2 Pidä työskentelyalue järjestyksessä Epäjärjestys tuo mukanaan onnettomuusvaaran. 3 Ajattele työskentelyalueen vaikutusta työhösi Älä vie sähkötyökalua ulos sateeseen. Älä käytä sitä kosteissa tai märissä tiloissa. Järjestä työalueelle hyvä valaistus. Älä käytä sähkötyökaluja palavien nesteiden tai kaasujen läheisyydessä. 4 Suojaudu sähköiskuilta Vältä kosketusta sähköä johtaviin esineisiin, kuten putkiin, pattereihin, liesiin tai jääkaappeihin. 5 Varjeltava lapsilta Älä päästä lapsia työkalun tai jatkojohdon läheisyyteen. Alle 16-vuotiaat tarvitsevat valvontaa. 6 Säilytä työkalua oikein Kun et käytä työkalua, säilytä sitä kuivassa paikassa. Huolehdi siitä, että säilytyspaikka on lukittu ja niin korkealla, etteivät lapset ylety sinne. 7 Älä ylikuormita sähkötyökalua Liiallisen leikkausvoiman käyttö tai liian suuri työkappaleen syöttönopeus voi ylikuormittaa koneen. Kone toimii paremmin ja turvallisemmin sille suunnitellulla suoritusalueella. 8 Valitse oikea sähkötyökalu Ohjekirjassa on selvitetty laitteen oikea käyttötarkoitus. Ota epävarmoissa tapauksissa yhteys Elun edustajaan. Laitteen tai siihen liitetyn lisälaitteen käyttö ohjekirjan suositusten vastaisesti voiaiheuttaa henkilövahinkoja. Esim. älä sahaa käsipyörösahalla oksia tai polttopuita. 9 Pukeudu asianmukaisesti Älä käytä liian väljiä vaatteita tai koruja. Ne voivat tarttua liikkuviin osiin. Käytä ulkona työskennellessäsi kumihansikkaita ja liukumattomia kenkiä. Jos sinulla on pitkät hiukset, käytä hiusverkkoa. 10 Käytä suojalaseja Käytä suojalaseja, etteivät lastut työstettäessä pääse vahingoittamaan silmiä. Mikäli työstettäessä syntyy paljon pölyä, käytä kasvosuojaa. 11 Huolehdi sähköjohdon kunnosta Älä koskaan kanna konetta liitäntäjohdosta äläkä irrota pistoketta seinästä vetämällä johdosta. Suojaa liitäntäjohto kuumuudelta, öljyltä ja teräviltä reunoilta. 12 Kiinnitä työkappale oikein Tarkista aina, että työkappale on kiinnitetty kunnolla. 13 Älä kurottele Seiso aina tukevasti ja tasapainossa. 14 Hoida työkalua huolella Pidä työkalu puhtaana ja terät terävinä. Noudata työkalun huolto-ohjeita sekä terän/työkalun vaihto- ohjeita. Tarkista liitäntäjohdon kunto säännöllisesti ja anna alan ammattilaisen vaihtaa se tarvittaessa uuteen. Tarkista myös jatkojohto säännöllisesti ja uusi se tarvittaessa. Pidä työkalun kädensijat kuivina ja puhtaina öljystä ja rasvasta. 15 Ota pistoke pois pistorasiasta Irrota pistoke aina pistorasiasta, kun kone ei ole käytössä, kun huollat sitä tai kun vaihdat koneeseen esim. sahan-, poran- tai jyrsinterää. 16 Poista avaimet Poista säätöavaimet ja asennustyökalut koneesta ennen kuin käynnistät sen. 17 Vältä tahatonta käynnistämistä Älä kanna konetta sormet virtakytkimellä koneen ollessa kytkettynä sähköverkkoon. Tarkista, että virtakytkin on pois päältä kun laitat pistokkeen pistorasiaan. 18 Jatkojohdot ulkokäytössä Ulkona työskenneltäessä tulee aina käyttää ulkokäyttöön valmistettuja ja siten merkittyjä jatkojohtoja. 19 Ole tarkkaavainen Keskity työhösi. Käytä tervettä järkeä. Älä käytä sähkötyökalua, kun olet väsynyt. 20 Tarkista, että sähkötyökalu on kunnossa ennen kuin laitat johdon pistorasiaan Ennen kuin otat koneen käyttöön, tarkista turvalaitteet ja kaikki koneen osat. Näin varmistat, että kone toimii sille asetettujen vaatimusten mukaisesti. Tarkista, että liikkuvat osat toimivat moitteettomasti ja että kaikki osat ovat kunnossa ja oikein asennetut. WMV-Dresden, Ersatzteilservice für Elektrowerkzeuge, Motor- und GartengeräteSUOMI 58 fi - 3 Tarkista myös, että kaikki muut käyttöön mahdollisesti vaikuttavat tekijät ovat kunnossa. Vika suojausjärjestelmässä tai viallinen osa tulee korjata tai vaihtaa valtuutetussa ammattiliikkeessä, mikäli käyttöohjeissa ei toisin mainita. Viallinen virtakytkin tulee vaihtaa alan ammattiliikkeessä. Älä käytä sähkötyökalua, mikäli virtakytkin ei toimi kunnolla. 21 Turvallisuudeksi Käytä vain käyttöohjeessa ja tuotekuvastossa suositeltuja lisävarusteita ja -laitteita. Jonkin muun laitteen käyttö voi aiheuttaa onnettomuuden. 22 Korjauta koneesi Elun valtuuttamalla huoltokorjaamolla Tämä sähkötyökalu on asiaankuuluvien turvallisuusmääräysten mukainen. Turvallisuussyistä vain valtuutetut ammattilaiset saavat huoltaa sähkölaitteita. Jyrsimen käyttöä koskevia turvallisuusohjeita

• Käytä ainoastaan teriä, jotka sopivat halkaisijaltaan työkalusi istukkaan.

• Käytä ainoastaan teriä jotka kestävät nopeuden

30.000 kierr./min ja joihin tämä nopeus on

• Älä koskaan käytä teriä joiden halkaisija ylittää teknisissä tiedoissa mainitun suurimman sallitun arvon. Pakkauksen sisältö Pakkaus sisältää: 1 Käsiyläjyrsin 1 Sivuohjain ohjaintankoineen 1 Kiristysholkki 1 Avain # 13/17 1 Ohjainhela 17 mm ø 1 Pölykanava 1 Käyttöohje 1 Hajoituskuva

• Tarkista etteivät kone, sen osat tai lisävarusteet ole vioittuneet kuljetuksen aikana.

• Lue tämä käyttöohje huolellisesti ennen koneen käyttöönottoa. Kuvaus (kuva A) Elun suuritehoinen jyrsinkone on suunniteltu ammattimaiseen raskaaseen jyrsintään puun ja puujalosteiden. 1 Virtakytkin 2 Jyrsinsyvyyden asteikko 3 Syvyydenrajoitin 4 Säätökahva 5 Syvyyssäädön lukitus 6 Revolverisyvyyden rajoitin 7 Karan lukitus 8 Kiristysmutteri 9 Pölykanava 10 Sivuohjaimen lukitus 11 Pohjalevy 12 Nopeuden säätövalitsin (MOF96E) Sähköturvallisuus Sähkömoottori on suunniteltu käytettäväksi vain yhdellä jännitteellä. Tarkista aina, että virtalähde vastaa arvokilvessä ilmoitettua jännitettä. Elu-koneesi on kaksoiseristetty EN 50144:n mukaisesti; siksi ei tarvita maadoitusjohtoa. Kaapelin tai pistotulpan vaihto Kun vaihdat kaapelin tai pistotulpan, hävitä se turvallisesti. Pistoke, jossa on paljaita johtimia, on vaarallinen kiinnitettynä jännitteiseen pistorasiaan. Jatkojohdon käyttö Jos jatkojohtoa tarvitaan, käytä tämän laitteen vaatimuksiin sopivaa (katso arvokilven tiedot) suojamaadoitettua kaapelia. Minimijohdinkoko on 1,5 mm

. Jos käytät kaapelikelaa, keri kaapeli aina täysin auki. Asennus ja säädöt Vedä pistokytkin pistorasiasta aina ennen asennusta. Jyrsinterän kiinnitys ja irrotus (kuva B)

• Paina karalukko (7) alas ja pidä se ala-asennossa.

• Löysää istukan mutteria (8) muutama kierros 17 mm vaimella ja pane teräsiihen.

• Kiristä istukan mutteri ja vapauta karalukko. WMV-Dresden, Ersatzteilservice für Elektrowerkzeuge, Motor- und Gartengerätefi - 4 59 SUOMI Älä koskaan kiristä istukan mutteria, jollei jyrsinterä ole istukassa. Kiristysholkin vaihto (kuva C) Elu käsiyläjyrsin toimetetaan 8 mm kiristysholkki vakioasennuksena. Saatavilla on myös kaksi muuta mittatarkkaa kiristyshylsyä käytettäväksi erilaisten terien kanssa. Kiristyshylsy ja kiristysmutteri kuuluvat samaan kokonaisuuteen.

• Kierrä kiristysholkin mutteri (8) kokonaan auki.

• Irrota kiristysholkki (13) ja vaihda se.

• Kiristä kiristysholkin mutteri. MOF96E - Elektronisen nopeudensäädön valinnan asetus (kuva A) Nopeus on jatkuvasäätöinen 8.000 - 24.000/min elektronisella nopeudensäädön valitsimella (12).

• Käännä elektroninen nopeudensäädön valitsin haluamallesi arvolle.

• Käytä yleensä alhaisia arvoja läpimitaltaan suurilla terillä ja korkeita arvoja läpimitaltaan pienillä terillä. Oikean säädön opettaa kuitenkin vasta kokemus. 1 = 8.000/min 2 = 9.500/min 3 = 11.500/min 4 = 16.000/min 5 = 19.500/min 6 = 22.500/min 7 = 24.000/min Jyrsinsyvyyden säätö (kuva D) Syvyyden säätö -asteikkoa ja revolverisyvyyden rajoitinta käyttäen

• Löysää syvyyssäädön lukituspulttia (5).

• Löysää säätökahvaa (4) kääntämällä sitä vastapäivään.

• Laske jyrsinkoria, kunnes terä koskettaa työstökappaletta.

• Kiristä säätökahvaa (4).

• Säädä tarkka leikkaussyvyys asteikolla (2) tai pane mittakappale syvyydenrajoittimen (3) ja revolverisyvyydenrajoittimen (6) väliin. Nuolet (14) osoittavat säätöalueen.

• Kiristä syvyyssäädön lukitus (5). Kolmiportainen syvyydensäätö revolverisyvyyden rajoittimella Revolverisyvyyden rajoitinta (6) voi käyttää kolmella eri syvyydellä. Tämä on erityisen sopiva, kun jyrsitään portaittain syviä uria.

• Pane syvyysmitta syvyyden rajoittimen (3) ja revolverisyvyyden rajoittimen (6) väliin. Näin säädät tarkan leikkaussyvyyden.

• Tarvittaessa säädä kaikki kolme ruuvia. Syvyydensäätö yläjyrsimen ollessa ylösalaisin

• Säädä syvyys ennen kuin asetat jyrsimen ylösalaiseen asentoon. Kun asetat jyrsimen ylösalaiseen asentoon, katso ohjeet kiinteän työkalun käyttöohjeesta. Hienosyvyyden säädin (EZ49103) on saatavana lisävarusteena. Sivuohjaimen kiinnitys (kuva E)

• Kiinnitä ohjaustangot (15) jyrsimen pohjalevyyn (11).

• Kiinnitä lukituspultit (10).

• Asenna sivuohjain (16) säätötankoihin.

• Kiinnitä lukituspultit (17) väliaikaisesti. Ohjausviivaimen säätö (kuva E)

• Vedä materiaaliin leikkausviiva.

• Alenna jyrsinkoria kunnes veitsi koskettaa työstökappaletta.

• Kiristä kaateen rajoitin (4).

• Aseta jyrsin leikkuuviivalle.

• Liu’uta ohjausviivain (16) työstökappaletta kohti ja kiristä lukituspultit (17). Ohjainhelan kiinnitys (kuva F) Luotan lisäksi ohjainhelat ovat erittäin tärkeitä leikattaessa ja muotoiltaessa mallin mukaan.

• Kiinnitä ohjainhela (18) jyrsimen pohjalevyyn (11) ruuveilla (19) kuvan mukaisesti. Ruuvit (19) pitävät myös pölykanavaa paikoillaan. Älä milloinkaan käytä jyrsintä ilman tätä. Pölynpoistolaitteen liitäntä (kuva A) Kiinnitä pölynpoistoputki pölynpoistokanavaan (9). WMV-Dresden, Ersatzteilservice für Elektrowerkzeuge, Motor- und GartengeräteSUOMI 60 fi - 5 Käyttöohjeet

• Noudata aina turvallisuusohjeita ja voimassa olevia sääntöjä.

• Käsiyläjyrsimesi syöttösuunnan tulee aina olla kuvan G mukainen (ulkoreunat/ sisäreunat). Ennen käyttämistä:

• Tarkista, että terä on kiinnitetty oikein istukkaan.

• Kiinnitä pölynpoistolaite.

• Varmistu, että säätökahva on aina lukittuna ennen koneen käynnistystä. Käynnistys ja virran katkaisu (kuva A) Käynnistä kone virtakytkimestä (1).

• I = ON. Kone on jatkuvalla käytöllä.

• O = OFF. Virta katkaistu. Löysää säätökahvaa ja anna jyrsinkorin saavuttaa lepotilansa ennen kuin katkaiset virran. Ohjainhelojen käyttö (kuva F)

• Kiinnitä luotta työkappaleeseen puristimilla.

• Valitse ja asenna sopiva ohjainhela (18).

• Vähennä terän halkaisija ohjainhelan ulkohalkaisijasta ja jaa tulos 2:lla. Tämä ilmoittaa, kuinka paljon suurempi luotan tulee olla verrattuna jyrsittävään osaan. Ellei työstettävä kappale ole tarpeeksi iso, pane se puukappaleen päälle. Listaohjaus Milloin reunanohjainta ei voi käyttää, jyrsin voidaan ohjata listaa pitkin, joka on kiinnitetty puristimilla työstökappaleen yli (siten, että molemmat päät ylittävät työstökappaleen). Jyrsintä vapaalla kädellä Elun jyrsintä voi käyttää myös ilman mitään ohjainta, esim. nimikirjoitukseen tai luovaan työhön. Älä leikkaa syvään! Käytä enintään halkaisijaltaan 6 mm teriä. Ohjausterillä jyrsiminen (kuva B) Milloin reunaohjainta tai ohjainhelaa ei voida käyttää, voidaan käyttää ohjaintapilla varustettuja teriä (20) muotoiltujen reunojen jyrsintään. Ota yhteys myyjääsi halutessasi tietoja sopivista lisätarvikkeista. Näihin kuuluu sormiliitoskoneita sinkkausta ja sormiliitoksia varten, puuvaarnaliitosluottia, ohjausholkkeja, hienokorkeuden säätimiä, tankoharppeja ja eri pituisia ohjauskiskoja. Huolto-ohjeita Elu-sähkötyökalusi on suunniteltu käytettäväksi pitkän aikaa mahdollisimman vähällä huollolla. Asianmukainen käyttö ja säännönmukainen puhdistus takaavat laitteen jatkuvan toiminnan. Voitelu Sähkötyökalusi ei tarvitse lisävoitelua. Puhdistus Pidä tuuletusaukot puhtaina ja puhdista runko säännöllisesti pehmeällä rievulla. Koneen ympäristöystävällinen hävitys Kun koneesi on käytetty loppuun, älä heitä sitä tavallisten roskien mukana pois, vaan vie se paikkakuntasi kierrätyskeskukseen tai jätä valtuutettuun Elun huoltopisteeseen, jossa se hävitetään ympäristöystävällisellä tavalla. Huolto Mikäli koneeseen tulee vikaa, jätä se aina Elun valtuuttamaan huoltopisteeseen korjattavaksi. (Tietoja saat uusimmasta tuoteluettelostamme/ hinnastostamme tai ota yhteyttä Eluun.) Jatkuvan tuotekehittelyn seurauksena nämä tiedot saattavat muuttua. Niistä emme ilmoita erikseen. WMV-Dresden, Ersatzteilservice für Elektrowerkzeuge, Motor- und Gartengerätefi - 6 61 SUOMI TAKUU

• 30 PÄIVÄN TYYTYVÄISYYSTAKUU • Jos et ole täysin tyytyväinen Elu-työkaluusi, palauta se myyjälle tai valtuutettuun Elu- huoltopisteeseen 30 päivän sisällä ostopäivästä, niin saat rahasi takaisin tai vaihtokoneen. Tuote on palautettava täydellisenä ja ostokuitti on esitettävä.

• YHDEN VUODEN TAKUU • Jos Elu-tuotteesi menee epäkuntoon materiaali tai valmistusvikojen takia 12 kuukauden sisällä ostopäivästä, vaihdamme vioittuneet osat uusiin tai vaihdamme koko yksikön ilmaiseksi edellyttäen, että:

• Tuotetta ei ole käytetty väärin.

• Valtuuttamattomat henkilöt eivät ole yrittäneet korjata sitä.

• Päiväyksellä varustettu ostokuitti esitetään. Lähimmän Elu-myyjäsi tai valtuutetun Elu- huoltopisteen osoitteen saat voimassaolevasta tuoteluettelosta tai ottamalla yhteyttä Eluun. WMV-Dresden, Ersatzteilservice für Elektrowerkzeuge, Motor- und GartengeräteSVENSKA 62 sv - 1
