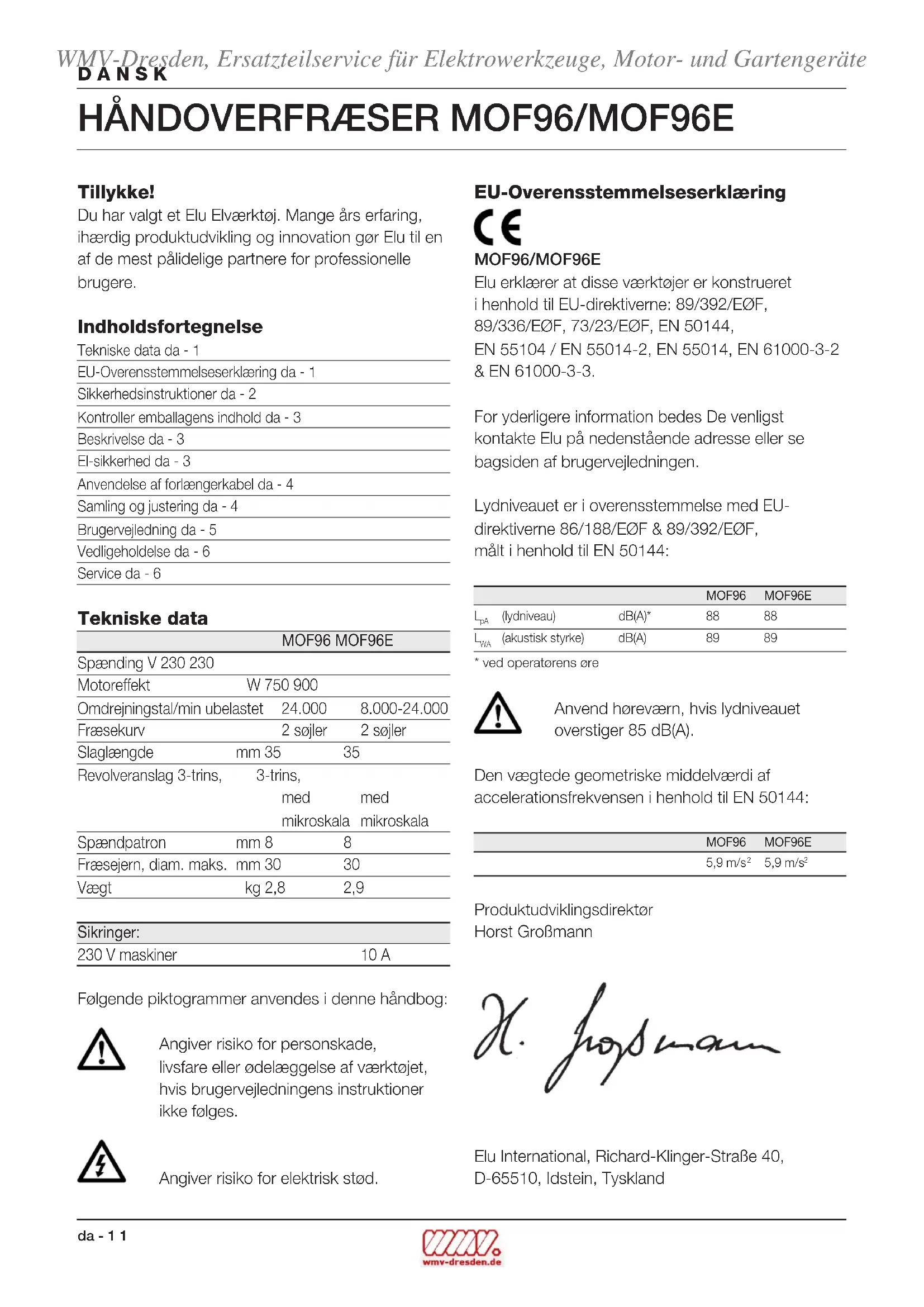

Tillykke! Du har valgt et Elu Elværktøj. Mange års erfaring, ihærdig produktudvikling og innovation gør Elu til en af de mest pålidelige partnere for professionelle brugere. Indholdsfortegnelse Tekniske data da - 1 EU-Overensstemmelseserklæring da - 1 Sikkerhedsinstruktioner da - 2 Kontroller emballagens indhold da - 3 Beskrivelse da - 3 El-sikkerhed da - 3 Anvendelse af forlængerkabel da - 4 Samling og justering da - 4 Brugervejledning da - 5 Vedligeholdelse da - 6 Service da - 6 Tekniske data

Spænding V 230 230 Motoreffekt W 750 900 Omdrejningstal/min ubelastet 24.000 8.000-24.000 Fræsekurv 2 søjler 2 søjler Slaglængde mm 35 35 Revolveranslag 3-trins, 3-trins, med med mikroskala mikroskala Spændpatron mm 8 8 Fræsejern, diam. maks. mm 30 30 Vægt kg 2,8 2,9 Sikringer: 230 V maskiner 10 A Følgende piktogrammer anvendes i denne håndbog: Angiver risiko for personskade, livsfare eller ødelæggelse af værktøjet, hvis brugervejledningens instruktioner ikke følges. Angiver risiko for elektrisk stød. EU-Overensstemmelseserklæring

Elu erklærer at disse værktøjer er konstrueret i henhold til EU-direktiverne: 89/392/EØF, 89/336/EØF, 73/23/EØF, EN 50144, EN 55104 / EN 55014-2, EN 55014, EN 61000-3-2 & EN 61000-3-3. For yderligere information bedes De venligst kontakte Elu på nedenstående adresse eller se bagsiden af brugervejledningen. Lydniveauet er i overensstemmelse med EU- direktiverne 86/188/EØF & 89/392/EØF, målt i henhold til EN 50144:

(akustisk styrke) dB(A) 89 89* ved operatørens øre Anvend høreværn, hvis lydniveauet overstiger 85 dB(A). Den vægtede geometriske middelværdi af accelerationsfrekvensen i henhold til EN 50144: MOF96 MOF96E5,9 m/s 5,9 m/s

Produktudviklingsdirektør Horst Großmann Elu International, Richard-Klinger-Straße 40, D-65510, Idstein, Tyskland WMV-Dresden, Ersatzteilservice für Elektrowerkzeuge, Motor- und Gartengeräte2 da - 2 DANSK Sikkerhedsinstruktioner Læs brugsanvisningen igennem, inden maskinen tages i brug. Opbevar brugsanvisningen let tilgængeligt, så alle, der bruger maskinen, har adgang til brugsanvisningen. Foruden nedenstående instruktioner, bør Arbejdstilsynets regler altid følges. ADVARSEL! Når man anvender elværktøj, skal følgende grundlæggende sikkerhedsinstruktioner altid følges for at nedsætte risikoen for elektriske stød, personskader og brand. 1 Brug høreværn Lydniveauet ved bearbejdning af forskellige materialer kan variere, af og til overstiger niveauet 85 dB(A). For at beskytte sig selv, skal man altid anvende høreværn. 2 Hold arbejdsområdet i orden Uordentlige arbejdsområder og arbejdsbænke indbyder til skader. 3 Tænk på arbejdsmiljøets indflydelse Udsæt ikke elværktøj for regn. Anvend ikke elværktøj på fugtige eller våde pladser. Sørg for en god belysning over arbejdsområdet. Anvend ikke elværktøj i nærheden af let antændelige væsker eller gasser. 4 Beskyt dig mod elektriske stød Undgå kropskontakt med dele, der har jordforbindelse (f.eks. rør, radiatorer, komfurer, køleskabe). Ved ekstreme arbejdsforhold (f.eks. høj fugtighed, forekomst af metalstøv osv.) kan den elektriske sikkerhed øges ved at tilkoble en fejlstrømsafbryder. 5 Hold børnene på afstand Lad ikke børn komme i berøring med værktøjet eller forlængerledningen. Det er påkrævet at holde børn under 16 år under opsyn. 6 Opbevar værktøj sikkert Når elværktøjet ikke anvendes, skal det opbevares på et tørt, højt placeret sted, låst inde, uden for børns rækkevidde. 7 Overbelast ikke elværktøj Man arbejder bedre og mere sikkert inden for det anførte effektområde. 8 Brug det rigtige elværktøj Tving ikke elværktøj til at udføre arbejde, som er beregnet til kraftigere værktøj. Brug ikke værktøj til formål, det ikke er beregnet til, brug f.eks. ikke en håndrundsav til at save kviste ellerbrænde. 9 Klæd dig rigtigt på Bær ikke løst hængende tøj eller smykker. De kan sidde fast i bevægelige dele. Gummihandsker og skridsikre sko anbefales ved udendørs arbejde. Brug hårnet, hvis du har langt hår. 10 Brug beskyttelsesbriller Brug beskyttelsesbriller for at forhindre, at du får støv i øjnene, hvilket kan forårsage skade. Hvis der opstår meget støv, bruges også støvmaske. 11 Ledningen må ikke mishandles Bær aldrig værktøjet i ledningen og træk ikke i ledningen for at tage kontakten ud af stikket. Udsæt ikke ledningen for varme, olie eller skarpe kanter. 12 Sæt arbejdsemnet fast Brug skruetvinger eller skruestik for at spænde arbejdsemnet fast. Det er sikrere end at bruge hånden, og du får begge hænder fri til arbejdet. 13 Stræk dig ikke for meget Sørg for, at du altid har sikkert fodfæste og balance. 14 Vedligehold værktøjet omhyggeligt Hold værktøjet skarpt og rent. Følg instruktionerne med hensyn til pasning og udskiftning af tilbehør. Kontroller elværktøjets ledning regelmæssigt og få den repareret hos et anerkendt serviceværksted, hvis den er beskadiget. Kontroller forlængerledninger regelmæssigt og udskift dem, hvis de er beskadigede. Hold håndtagene tørre, rene og fri for olie og fedt. 15 Tag kontakten ud af stikket når elværktøjet ikke er i brug, inden service og ved udskiftning af tilbehør 16 Fjern nøglerne Kontroller at nøgler og justerværktøj er fjernet fra elværktøjet, inden det startes. 17 Undgå utilsigtet start Bær ikke tændt elværktøj med fingeren på afbryderen. Sørg for, at afbryderen er slået fra, når du sætter kontakten i stikket. 18 Forlængerledninger udendørs Udendørs må der kun anvendes forlængerledninger, der er godkendt til udendørs brug og mærkede til dette. WMV-Dresden, Ersatzteilservice für Elektrowerkzeuge, Motor- und Gartengeräteda - 3 3 DANSK 19 Vær opmærksom Se på det, du gør. Brug din sunde fornuft. Brug ikke elværktøjet, når du er træt. 20 Kontroller elværktøjet for skader, inden du tilslutter ledningen til vægstikket Inden fortsat brug af elværktøjet, skal eventuelle beskadigede sikringsanordninger og andre defekte dele kontrolleres nøje for at finde ud af, om de fortsat kan fungere rigtigt og udføre den planlagte funktion. Kontroller at de bevægelige dele fungerer upåklageligt og ikke klemmer, at ingen dele er gået i stykker, at alle dele er rigtigt monterede, og at andre forhold, der kan påvirke driften, er i orden. En sikkerhedsanordning eller en anden del, som er beskadiget, skal repareres eller udskiftes af et anerkendt serviceværksted, hvis intet andet er anført i brugsanvisningen. Fejlbehæftede afbrydere skal udskiftes hos et autoriseret serviceværksted. Brug ikke elværktøjet, hvis afbryderen ikke kan kobles til eller fra. 21 For din personlige sikkerhed Brug kun tilbehør og dele, der er anbefalet i brugsanvisningen og katalogerne. Anvendelsen af andet værktøj eller tilbehør end det, der anbefales i brugsanvisningen eller katalogerne kan medføre risiko for personskader. 22 Få dit værktøj repareret hos et autoriseret Elu Serviceværksted Dette elværktøj overholder de relevante sikkerhedsforskrifter. For at undgå fare, må reparationer af eludstyr kun foretages af autoriserede elektrikere. Yderligere sikkerhedsanvisninger for fræseværktøj

• Anvend kun fræsebits med en diameter, der svarer til størrelsen af klembøsningen på værktøjet.

• Anvend kun fræsebit, der er egnet og mærket til et omdrejningstal på 30.000/min.

• Anvend aldrig fræsebits med en diameter, der overstiger det, der er angivet i de tekniske data. Kontroller emballagens indhold Emballagen indeholder: 1 Håndoverfræser 1 Parallelanslag med styrestænger 1 Spændpatron 1 Nøgle # 13/17 1 Styrebøsning 17 mm ø 1 Støvudsugningskanal 1 Brugervejledning 1 Tegning

• Kontroller, at værktøjet, komponenter eller tilbehør ikke er blevet beskadiget under transporten.

• Tag dig tid til at læse og forstå denne brugervejledning, før du tager værktøjet i brug. Beskrivelse (fig. A) Din Elu håndoverfræser er fremstillet til professionelt fræsearbejde i træ og træemner. 1 Afbryder med låseknap og startspærre 2 Fræsedybdeskala 3 Dybdeanslag 4 Dybdeanslagsindstilling 5 Låseskrue for dybdeanslag 6 Revolverdybdeanslag 7 Spindellås 8 Spændpatron 9 Støvudsugningskanal 10 Låseskrue for parallelanslag 11 Bundplade 12 Omdrejningskontrol (MOF96E) El-sikkerhed Elmotoren er kun beregnet til én spænding. Kontroller, at strømforsyningen svarer til spændingen på typeskiltet. Dit Elu-værktøj er dobbeltisoleret i henhold til EN 50144; jordledning er derfor ikke påkrævet. Udskiftning af kabel eller stik Ved udskiftning af kablet eller af stikket skal den bortskaffes på sikker måde. Et stik med blottede kobberledere er farlig, hvis den sættes i en strømførende kontakt. WMV-Dresden, Ersatzteilservice für Elektrowerkzeuge, Motor- und Gartengeräte4 da - 4 DANSK Anvendelse af forlængerkabel Hvis der skal bruges forlængerkabel, skal der anvendes et kabel svarende til værktøjets strømforbrug (se de tekniske specifikationer). Den mindste lederstørrelse er 1,5 mm

. Ved anvendelse af en kabeltromle, skal kablet altid vindes helt ud. Samling og justering Træk stikket ud af stikkontakten inden samling og justering. Sådan udskiftes et fræsejern (fig. B)

• Tryk på og hold spindellåsen (7) inde.

• Løsn spændpatronen (8) med 17 mm nøglen et par omdrejninger og indsæt et fræsejern.

• Spænd spændpatronen og slip spindellåsen. Spændpatronens bøsning må ikke spændes, hvis der ikke er anbragt et fræseværktøj i spændpatronen. Sådan udskiftes spændpatronen (fig. C) Din Elu håndoverfræser er udstyret med en 8 mm spændpatron. Der leveres endvidere to andre præcisionsspændpatroner, der passer til de anvendte fræsejern. Spændpatronen og spændbøsningen kan ikke skilles fra hinanden.

• Løsn spændpatronens bøsning (8) helt.

• Fjern spændpatronen (13) og udskift den.

• Spænd spændpatronens bøsning (8). MOF96E - Sådan indstilles den elektroniske omdrejningskontrol (fig. A) Hastigheden reguleres trinløst med omdrejningskon- trollen (12) fra 8.000 til 24.000 omdrejninger pr. min.

• Indstil omdrejningskontrollen på den ønskede hastighed.

• Generelt anvendes lav hastighed til fræsebits med stor diameter og høj hastighed til fræsebits med lille diameter. Den rigtige indstilling er dog i høj grad et spørgsmål om erfaring. 1 = 8.000/min 2 = 9.500 min 3 = 11.500/min 4 = 16.000/min 5 = 19.500/min 6 = 22.500/min 7 = 24.000/min Justering af fræsedybde (fig. D) Fræsedybdeskala med anvendelse af gradinddeling og revolverdybdeanslag

• Sænk fræsekurven indtil fræseren berører arbejdsemnet.

• Spænd dybdeanslagsindstillingen (4).

• Finjuster fræsedybden ved hjælp av gradinddelingen (2) eller placer en dybdeskabelon mellem dybdeanslaget (3) og revolverdybdeanslaget (6). Indstillingsområdet angives med pilene (14).

• Spænd låseskruen for dybdeanslaget (5). Indstilling af 3 forskellige dybder med revolverdybdeanslaget Revolverdybdeanslaget (6) bruges til at indstille 3 forskellige fræsedybder. Det er særligt nyttigt ved etapefræsning af store dybder.

• Anbring en dybdeskabelon mellem dybdeanslaget (3) og revolverdybdeanslaget (6) for at indstille fræsedybden.

• Spænd om nødvendigt alle 3 skruer. Dybdejustering med overfræseren i omvendt stilling

• Indstil fræsedybden før håndoverfræseren monteres i omvendt stilling. Anvend faldstrømsafbryder eller tilsvarende anordning som forhindrer at maskinen starter utilsigtet. Læs de pågældende anvisninger for det stationære værktøj ved montering af fræseren i omvendt stilling. En finindstillingsanordning (EZ49103) kan købes som tilbehør. Sådan monteres parallelanslaget (fig. E)

• Anbring styrestængerne (15) på bundpladen (11).

• Spænd låseboltene (10).

• Skub parallelanslaget (16) ind på stængerne.

• Spænd låseboltene (17) midlertidigt. WMV-Dresden, Ersatzteilservice für Elektrowerkzeuge, Motor- und Gartengeräteda - 5 5 DANSK Sådan indstilles parallelanslaget (fig. E)

• Tegn en fræselinie på materialet.

• Sænk fræsekurven indtil fræsebiten er i kontakt med arbejdsemnet.

• Spænd dybdeanslagshåndtaget (4).

• Anbring overfræseren på fræselinien.

• Skub parallelanslaget (16) mod arbejdsemnet og spænd låseboltene (17). Sådan monteres styrebøsningen (fig. F) Sammen med skabeloner spiller styrebøsninger en vigtig rolle ved fræsning og formgivning.

• Anbring styrebøsningen (18) på bundpladen (11) ved hjælp af skruerne (19) som vist på tegningen. Skruerne (19) fastholder også støvudsugningskanalen. Anvend aldrig fræseren uden denne. Tilslutning af støvudsugning (fig. A) Tilslut en støvsugerslange til støvudsugningskanalen (9). Brugervejledning

• Overhold altid sikkerhedsinstruktionerne og gældende foreskrifter.

• Før altid håndoverfræseren som vist på fig. G (yderkanter/inderkanter). Før værktøjet tages i brug:

• Kontroller, at fræsejernet sidder rigtigt i spændpatronen.

• Indstil fræsedybden.

• Tilkobl en støvsuger.

• Kontroller at dybdeanslagshåndtaget altid er låst før strømmen slås til. Afbryder (fig. A) Start værktøjet med afbryderen (1).

• I = TÆND. Værktøjet fungerer nu konstant.

• O = SLUK. Løsn dybdeanslagshåndtaget og lad fræsekurven vende tilbage i hvilestilling inden der slukkes (OFF). Sådan anvendes styrebøsningerne (fig. F)

• Fastgør skabelonen til arbejdsemnet med endeklemmer.

• Vælg og monter en passende styrebøsning (18).

• Træk fræsejernets diameter fra styrebøsningens ydre diameter og divider med to. Beregningen viser hvor meget større skabelonen skal være i forhold til den del, der skal forsænkes. Hvis arbejdsemnet ikke er tykt nok, kan det anbringes på et stykkeaffaldstræ. Styring langs en liste Der hvor der ikke kan anvendes kantstyr, kan overfræseren styres langs en liste, der spændes tværs over arbejdsemnet (overhæng i begge ender). Frihåndsfræsning Din Elu håndoverfræser kan også anvendes uden styr, f.eks. til skriftfræsning eller dekorationsarbejder. Ikke for dyb fræsning! Anvend kun fræsejern med en diameter på max 6 mm. Fræsning med notfræsere (fig. B) Der hvor der ikke kan anvendes parallelanslag eller styrebøsning, kan der anvendes notfræsere (20) ved fræsning af profilerede kanter. Nærmere oplysninger om tilbehør fås hos Deres forhandler. F.eks. sinkefræseraggregat til sinkesamlinger og fingersamlingsskabeloner, tapsamlingsskabeloner, styrebøsninger, finindstillingstilbehør til indstilling af højden, ellipsestænger og styreskinner i forskellige længder. WMV-Dresden, Ersatzteilservice für Elektrowerkzeuge, Motor- und Gartengeräte6 da - 6 DANSK GARANTI
