BRUGSANVISNING MHB90 ELU

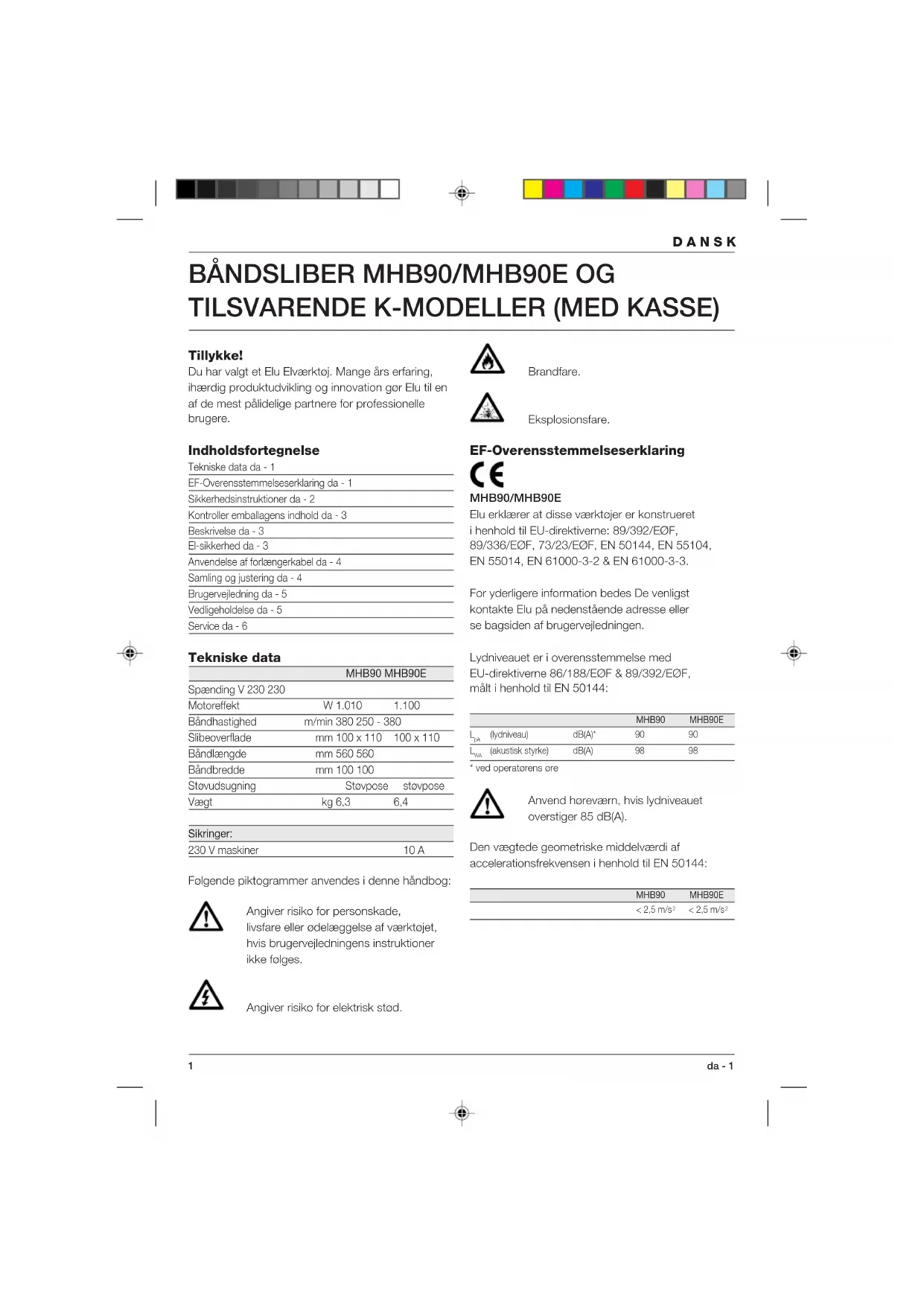

TILSVARENDE K-MODELLER (MED KASSE) Tillykke! Du har valgt et Elu Elværktøj. Mange års erfaring, ihærdig produktudvikling og innovation gør Elu til en af de mest pålidelige partnere for professionelle brugere. Indholdsfortegnelse Tekniske data da - 1 EF-Overensstemmelseserklaring da - 1 Sikkerhedsinstruktioner da - 2 Kontroller emballagens indhold da - 3 Beskrivelse da - 3 El-sikkerhed da - 3 Anvendelse af forlængerkabel da - 4 Samling og justering da - 4 Brugervejledning da - 5 Vedligeholdelse da - 5 Service da - 6 Tekniske data

Spænding V 230 230 Motoreffekt W 1.010 1.100 Båndhastighed m/min 380 250 - 380 Slibeoverflade mm 100 x 110 100 x 110 Båndlængde mm 560 560 Båndbredde mm 100 100 Støvudsugning Støvpose støvpose Vægt kg 6,3 6,4 Sikringer: 230 V maskiner 10 A Følgende piktogrammer anvendes i denne håndbog: Angiver risiko for personskade, livsfare eller ødelæggelse af værktøjet, hvis brugervejledningens instruktioner ikke følges. Angiver risiko for elektrisk stød. Brandfare. Eksplosionsfare. EF-Overensstemmelseserklaring

Elu erklærer at disse værktøjer er konstrueret i henhold til EU-direktiverne: 89/392/EØF, 89/336/EØF, 73/23/EØF, EN 50144, EN 55104, EN 55014, EN 61000-3-2 & EN 61000-3-3. For yderligere information bedes De venligst kontakte Elu på nedenstående adresse eller se bagsiden af brugervejledningen. Lydniveauet er i overensstemmelse med EU-direktiverne 86/188/EØF & 89/392/EØF, målt i henhold til EN 50144:

(akustisk styrke) dB(A) 98 98* ved operatørens øre Anvend høreværn, hvis lydniveauet overstiger 85 dB(A). Den vægtede geometriske middelværdi af accelerationsfrekvensen i henhold til EN 50144: MHB90 MHB90E< 2,5 m/s < 2,5 m/s

1 da - 1da - 2 2 DANSK Produktudviklingsdirektør Horst Großmann Elu International, Richard-Klinger-Straße 40, D-65510, Idstein, Tyskland Sikkerhedsinstruktioner Læs brugsanvisningen igennem, inden maskinen tages i brug. Opbevar brugsanvisningen let tilgængeligt, så alle, der bruger maskinen, har adgang til brugsanvisningen. Foruden nedenstående instruktioner, bør Arbejdstilsynets regler altid følges. ADVARSEL! Når man anvender elværktøj, skal følgende grundlæggende sikkerhedsinstruktioner altid følges for at nedsætte risikoen for elektriske stød, personskader og brand. 1 Brug høreværn Lydniveauet ved bearbejdning af forskellige materialer kan variere, af og til overstiger niveauet 85 dB(A). For at beskytte sig selv, skal man altid anvende høreværn. 2 Hold arbejdsområdet i orden Uordentlige arbejdsområder og arbejdsbænke indbyder til skader. 3 Tænk på arbejdsmiljøets indflydelse Udsæt ikke elværktøj for regn. Anvend ikke elværktøj på fugtige eller våde pladser. Sørg for en god belysning over arbejdsområdet. Anvend ikke elværktøj i nærheden af let antændelige væsker eller gasser. 4 Beskyt dig mod elektriske stød Undgå kropskontakt med dele, der har jordforbindelse (f.eks. rør, radiatorer, komfurer, køleskabe). Ved ekstreme arbejdsforhold (f.eks. høj fugtighed, forekomst af metalstøv osv.) kan den elektriske sikkerhed øges ved at tilkoble en fejlstrømsafbryder. 5 Hold børnene på afstand Lad ikke børn komme i berøring med værktøjet eller forlængerledningen. Det er påkrævet at holde børn under 16 år under opsyn. 6 Opbevar værktøj sikkert Når elværktøjet ikke anvendes, skal det opbevares på et tørt, højt placeret sted, låst inde, uden for børns rækkevidde. 7 Overbelast ikke elværktøj Man arbejder bedre og mere sikkert inden for det anførte effektområde. 8 Brug det rigtige elværktøj Tving ikke elværktøj til at udføre arbejde, som er beregnet til kraftigere værktøj. Brug ikke værktøj til formål, det ikke er beregnet til, brug f.eks. ikke en håndrundsav til at save kviste eller brænde. 9 Klæd dig rigtigt på Bær ikke løst hængende tøj eller smykker. De kan sidde fast i bevægelige dele. Gummihandsker og skridsikre sko anbefales ved udendørs arbejde. Brug hårnet, hvis du har langt hår. 10 Brug beskyttelsesbriller Brug beskyttelsesbriller for at forhindre, at du får støv i øjnene, hvilket kan forårsage skade. Hvis der opstår meget støv, bruges også støvmaske. 11 Ledningen må ikke mishandles Bær aldrig værktøjet i ledningen og træk ikke i ledningen for at tage kontakten ud af stikket. Udsæt ikke ledningen for varme, olie eller skarpe kanter. 12 Sæt arbejdsemnet fast Brug skruetvinger eller skruestik for at spænde arbejdsemnet fast. Det er sikrere end at bruge hånden, og du får begge hænder fri til arbejdet. 13 Stræk dig ikke for meget Sørg for, at du altid har sikkert fodfæste og balance. 14 Vedligehold værktøjet omhyggeligt Hold værktøjet skarpt og rent. Følg instruktionerne med hensyn til pasning og udskiftning af tilbehør. Kontroller elværktøjets ledning regelmæssigt og få den repareret hos et autoriseret serviceværksted, hvis den er beskadiget. Kontroller forlængerledninger regelmæssigt og udskift dem, hvis de er beskadigede. Hold håndtagene tørre, rene og fri for olie og fedt. 15 Tag kontakten ud af stikket når elværktøjet ikke er i brug, inden service og ved udskiftning af tilbehør. 16 Fjern nøglerne Kontroller at nøgler og justerværktøj er fjernet fra elværktøjet, inden det startes.• Børn og gravide bør holde sig væk fra arbejdsområdet.

• Alle personer i arbejdsområdet skal anvende særlige masker, der beskytter mod støv og dampe fra blybaseret maling.

• Der må ikke spises, drikkes eller ryges i arbejdsområdet. 3 Fjern støvpartikler og andet affald på ansvarlig måde. Kontroller emballagens indhold Emballagen indeholder: 1 Båndslibemaskine 1 Støvpose 1 Støvudsugningsadapter (ekstraudstyr) 1 Sandpapirsbånd 1 Sandpapirsramme (kun K-Modeller) 1 Brugervejledning 1 Tegning

• Kontroller, at værktøjet, komponenter eller tilbehør ikke er blevet beskadiget under transporten.

• Tag dig tid til at læse og forstå denne brugervejledning, før du tager værktøjet i brug. Beskrivelse (fig. A) DinEWALT kvalitetsbåndsliber er fremstillet til professionel slibning af træ, træemner og plastik. 1 Afbryder 2 Omdrejningskontrol (MHB90E) 3 Låseknap 4 Spændefjeder 5 Sandpapirsbånd 6 Båndcentreringsknap 7 Støvpose 8 Støvudsugningsadapter 9 Styrehåndtag 10 Rulleaksel 11 Rulle 12 Spændearm El-sikkerhed Elmotoren er kun beregnet til én spænding. Kontroller, at strømforsyningen svarer til spændingen på typeskiltet. Dit Elu-værktøj er dobbeltisoleret i henhold til EN 50144; jordledning er derfor ikke påkrævet. 3 da - 3 DANSK 17 Undgå utilsigtet start Bær ikke tændt elværktøj med fingeren på afbryderen. Sørg for, at afbryderen er slået fra, når du sætter kontakten i stikket. 18 Forlængerledninger udendørs Udendørs må der kun anvendes forlængerledninger, der er godkendt til udendørs brug og mærkede til dette. 19 Vær opmærksom Se på det, du gør. Brug din sunde fornuft. Brug ikke elværktøjet, når du er træt. 20 Kontroller elværktøjet for skader, inden du tilslutter ledningen til vægstikket Inden fortsat brug af elværktøjet, skal eventuelle beskadigede sikringsanordninger og andre defekte dele kontrolleres nøje for at finde ud af, om de fortsat kan fungere rigtigt og udføre den planlagte funktion. Kontroller at de bevægelige dele fungerer upåklageligt og ikke klemmer, at ingen dele er gået i stykker, at alle dele er rigtigt monterede, og at andre forhold, der kan påvirke driften, er i orden. En sikkerhedsanordning eller en anden del, som er beskadiget, skal repareres eller udskiftes af et autoriseret serviceværksted, hvis intet andet er anført i brugsanvisningen. Fejlbehæftede afbrydere skal udskiftes hos et autoriseret serviceværksted. Brug ikke elværktøjet, hvis afbryderen ikke kan kobles til eller fra. 21 For din personlige sikkerhed Brug kun tilbehør og dele, der er anbefalet i brugsanvisningen og katalogerne. Anvendelsen af andet værktøj eller tilbehør end det, der anbefales i brugsanvisningen eller katalogerne kan medføre risiko for personskader. 22 Få dit værktøj repareret hos et autoriseret Elu Serviceværksted Dette elværktøj overholder de relevante sikkerhedsforskrifter. For at undgå fare, må reparationer af eludstyr kun foretages af autoriserede elektrikere. Pudsning af maling Overhold sikkerhedsbestemmelserne for pudsning af maling. Vær særlig opmærksom på følgende: 1 Anvend altid en støvsuger til støvfjernelse, hvis det kan lade sig gøre. 2 Vær særlig forsigtig ved pudsning af maling, der kan være baseret på bly:da - 4 4 DANSK Udskiftning af kabel eller stik Ved udskiftning af kablet eller af stikket skal den bortskaffes på sikker måde. Et stik med blottede kobberledere er farlig, hvis den sættes i en strømførende kontakt. Anvendelse af forlængerkabel Hvis der skal bruges forlængerkabel, skal der anvendes et kabel svarende til værktøjets strømforbrug. (Se de tekniske specifikationer.) Den mindste lederstørrelse er 1,5 mm

. Ved anvendelse af en kabeltromle, skal kablet altid vindes helt ud. Samling og justering Træk stikket ud af stikkontakten inden samling og justering. Udskiftning og centrering af sandpapirbåndet (fig. B & C) Båndsliberen bruger sandpapirsbånd på 100 x 570 mm.

• Læg værktøjet på siden med spændearmen (12) opad.

• Træk spændearmen (12) opad og til højre.

• Fjern sandpapirsbåndet (5).

• Anbring et nyt sandpapirsbånd og sørg for, at pilen på indersiden af sandpapirsbåndet peger i samme retning som pilen på maskinen, hvis de er på den samme side af rullerne.

• Tryl spændearmen tilbage.

• Tænd for maskinen og drej båndcentreringsknappen (6) indtil sandpapirsbåndet er centreret på rullen (11). Sandpapirsbåndet må ikke rage ud bagerst! Sandpapirsbåndet er ret i forhold til slibeflade (se pile). MHB90E - Sådan indstilles den elektroniske omdrejningskontrol (fig. D)

• Drej omdrejningskontrollen (2) til den ønskede stilling. Jo større tal, jo højere er båndhastigheden. MHB90(E)K - Montering, afmontering og justering af sliberammen (E36052) (fig. A & E)

• Skub krumtapakslen ind i de halvrunde holdere på sliberen, hvor den holdes fast med en spændefjeder (4).

• Drej knappen (18) så den bagerste krumtap på sandpapirsrammen får den rigtige vinkel i forhold til sandpapirsbåndet. Tryk sandpapirsrammen på den bagerste krumtap.

• Juster sandpapirsrammens (14) højde med knappen (18).

• Sandpapirsrammen fjernes i omvendt rækkefølge. Når sandpapirsrammen ikke er i brug, kan krumtappen (13) simpelthen drejes en kvart omgang og efterlades i værktøjet. Montering og afmontering af den stationære holder (E36053) (fig. A & F) Båndsliberen kan bruges som et stationært værktøj. Det stationære bord kan leveres som ekstraudstyr.

• Det stationære bord fjernes i omvendt rækkefølge. Støvudsugning Støvpose (fig. G)

• Tryk fjederen (24) til støvposen (7) sammen og slip den mellem låseringene (25).

• For at opnå en effektiv støvudsugning skal støvposen tømmes, når den er fyldt ca. en tredjedel.

• Fjern støvposen, åbn lynlåsen og ryst støvposen forsigtigt.5 da - 5 DANSK Støvudsugningsadaptor (E36054) (fig. E & H)

• Skru støvudsugningsadaptoren (8) på udtaget (26).

• Når muligt brug en udsuger, der opfylder de gældende bestemmelser vedrørende støvudsugning. Brug aldrig en støvpose eller vakuumsuger uden god beskyttelse mod gnister, når der slibes på metal. Slib ikke magnesium!

• Grovslip ikke metaloverflader. Brugervejledning

• Overhold altid sikkerhedsinstruktionerne og gældende foreskrifter.

• Sørg for at materialer, som skal slibes er sat ordentligt fast.

• Brug kun et let tryk på arbejdsemnet. Slibning (fig. A) Der medfølger et styrehåndtag (9) for optimal kontrol over værktøjet, når båndsliberen bruges uden det stationære bord.

• Start med den groveste kornstørrelser.

• Bevæg båndsliberen i lange, fejende strøg.

• Kontroller arbejdet med korte mellemrum. Starte og stoppe (fig. A)

• Tænd: Tryk på afbryderen (1).

• Ved konstant drift trykkes også på låseknappen (3).

• Når værktøjet er i kontinuerlig drift, standses det ved et hurtigt tryk på låseknappen, der herefter slippes. Sluk (OFF) altid for værktøjet, når arbejdet afsluttes og før stikket tages ud. Din forhandler kan give detaljeret information om båndslibere. Vedligeholdelse Dit elværktøj er fremstillet til at kunne fungere i meget lang tid med mindst mulig vedligeholdelse. For at værktøjet skal kunne fungere tilfredsstillende hele tiden, er det dog vigtigt, at værktøjet behandles korrekt og rengøres jævnligt. Smøring Dit elværktøj kræver ingen ekstra smøring. Rengøring Hold ventilationshullerne åbne og rengør maskinhuset jævnligt med en blød klud. Tøm støvposen og rengør støvudsugningsadaptoren regelmæssigt. Opslidt værktøj og miljøet Når din maskine er slidt op, beskyt da naturen ved ikke at kaste den bort sammen med almindeligt affald. Aflever den til et opsamlingssted i din kommune eller til et Elu serviceværksted. Service Hvis der opstår fejl i din maskine, skal den altid indleveres til et autoriseret serviceværksted. (Se gældende prisliste/katalog for yderligere oplysninger eller henvend dig til Elu.) På grund af forskning og udvikling kan ovenstående specifikationer ændres uden forudgående varsel.GARANTI

• 30 DAGE TILFREDSKUNDE GARANTI • Fuld tilfredshed eller pengene tilbage. Hvis du ikke er helt tilfreds med dit Elu-værktøj, kan du returnere værktøjet til forhandleren inden 30 dage efter købet og få dine penge refunderet eller værktøjet ombyttet. Værktøjet skal indleveres komplet, og købsnotaen skal forevises.

• ET ÅRS FULD GARANTI • Hvis et Elu-værktøj bliver defekt på grund af materiale eller produktfejl inden for de første 12 måneder fra købsdatoen, vil de defekte komponenter blive udskiftet gratis eller også udskiftes enheden uden beregning under følgende forudsætninger:

• At apparatet ikke er anvendt forkert.

• At der ikke er udført uautoriserede reparationer.

• For effektiv støvutsuging tømmes støvposen når den er fylt til ca. en tredjedel.
