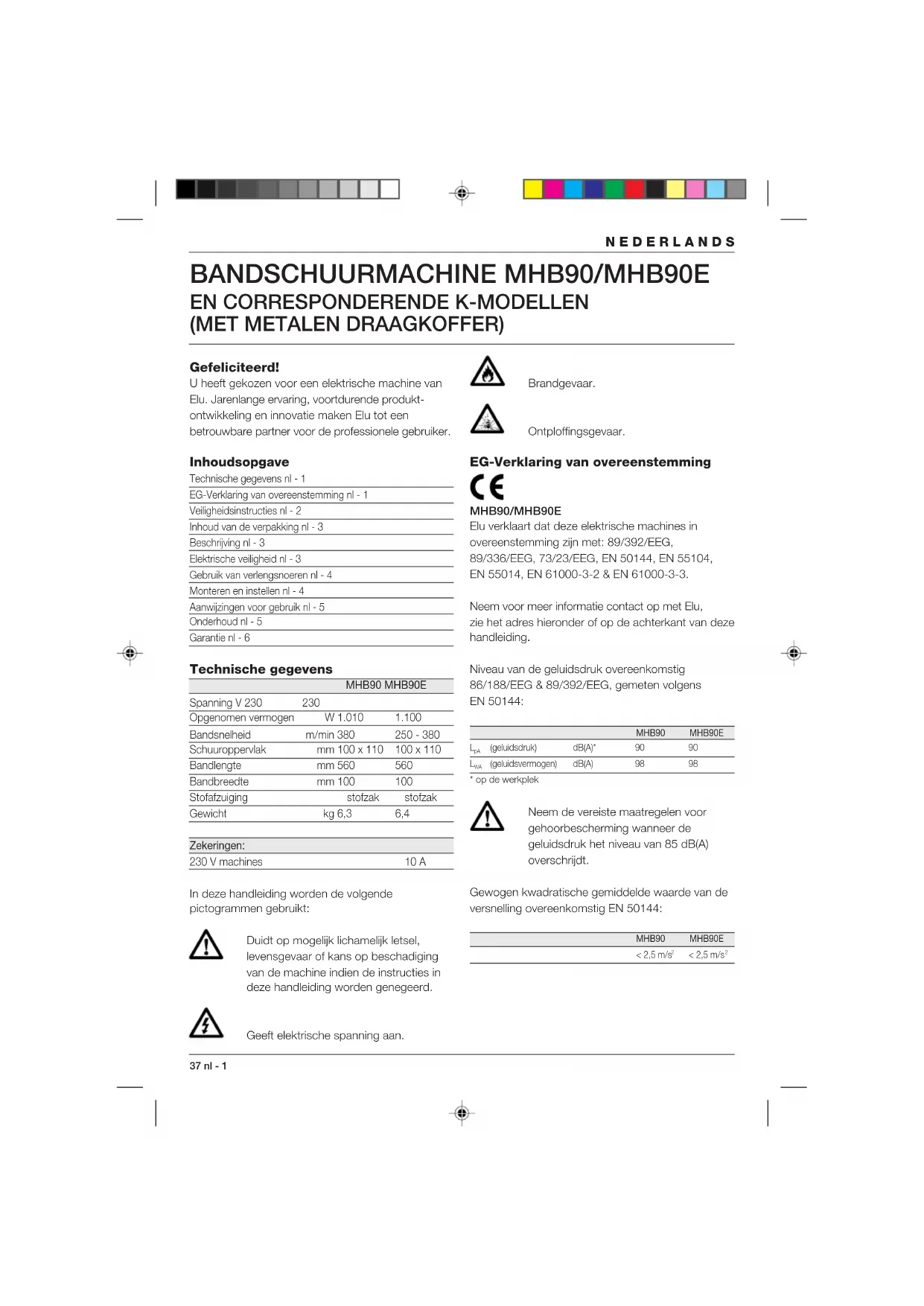

GEBRUIKSAANWIJZING MHB90 ELU

U heeft gekozen voor een elektrische machine van Elu. Jarenlange ervaring, voortdurennde Produktontwikkeling en innovatie makeen Elu tot een betrouwbare partner voor de professionele gebruiker.

Inhoudsopgave

EG-Verklaring van overeenstemming nl - 1

Velligheidsinstructuresnl-2

Inhoud van de verpakking n1 - 3

Beschrijvingnl-3

Elektrische verilgheid n1-3

Gebruik van verlengsnoeren nl - 4

Monteren en instellen nl - 4

Aanwijzingen voor gebruik n1-5

Onderhoud nI - 5

Garantienl-6

Technische gegevens

	MHB90 MHB90E
Spanning V 230	230
Opgenomen vermogen	W 1.010	1.100
Bandsnelheid	m/min 380	250 - 380
Schuuroppervlak	mm 100 x 110	100 x 110
Bandlengte	mm 560	560
Bandbreedte	mm 100	100
Stofafzüiging	stofzak	stofzak
Gewicht	kg 6,3	6,4

Zekeringen:

230Vmachines 10A

In deze handleding worden de volgende pictogrammen gebruikt:

Duidt op mogelijklichamelijk letsel, levensgevaar of kans op beschadiging van de machine indien de instructies in deze handeiding worden genedeerd.

Geeft elektrische spanning aan.

Brandgevaar.

Ontploffingsgevaar.

EG-Verklaring van overeenstemming

MHB90/MHB90E

Elu verkaart dat deze elektrische machines in overeenstemming zich met: 89/392/EEG, 89/336/EEG, 73/23/EEG, EN 50144, EN 55104, EN 55014, EN 61000-3-2 & EN 61000-3-3.

Neem voor meer informatie contact op met Elu,
zie het adres hieronder of op de achterkant van deze
handleiding.

Niveau van de geluidsdruk overeenkomstig 86/188/EEG & 89/392/EEG, gemeten volgens EN 50144:

			MHB90	MHB90E
LpA(geluidscruk)		dB(A)*	90	90
LvA(geluidsvermögen)		dB(A)	98	98

• op de werkplek

Neem de vereiste maatregelen voor gehoorbescheming wanneer de geluidsdruk het niveau van 85 dB(A) overschrijdt.

Gewogen kwadratische gemiddelde waarde van de versnelling overeenkomstig EN 50144:

	MHB90	MHB90E
	< 2,5 m/s2	< 2,5 m/s2

NEDERLANDS

Veiligheidsinstructies

Neem bij het gebruik van elektrische machines algijd deplaatselijk geldende veiligheidsvoorschriften in acht in verband met brandgevaar, gevaar voor elektrische schokken en lichamelijk letsel. Lees ook onderstaande instructies aandachtig door voordat u met de machine gaat werken. Bewaar.Deze instructies zorgvuldig!

Algemeen

1 Zorg voor een opgeruiimde werkomgeving
Een rommelige werkomgeving leidt tot ongelukken.
2 Houd rekening met omgevingsinvloeden
Stel elektrische machines nicht bloot aan vocht.
Zorg dat de werkomgeving goed is verlicht.
Gebruik elektrische machines nicht in de buurt van brandbare vloeistoffen of gassen.
3 Voorkom een elektrische schok Vermijd lichamelijk contact met geaarde voorwerpen (bijv. buizen, radiatoren, fornuizen en koelkasten). Onder extreme werkomstandigheden (bijv. hoge vochtigheid, ontwikkeling van metaalstof, enz.) kan de elektrische veilgheid door een scheidingstransformer of een aardlek-(Fl-) schakelaar voor te schakelen, verhoogd worden.
4 Houd kinderen uit de buurt
Laat andere Personen Niet aan de machine of het verliengsnoer komen. Onder 16aar is supervisie verplicht.
5 Verlengsnoeren voor gebruik buitenhuis Gebruik buitenhuis uitsluitend voor dit doel goedgekeurde en als zodanig gemerkte verlengsnoeren.
6 Berg de machine veilig op
Berg nicht in gebruik zijnde elektrische machines op in een droge, atgesloten ruimte, buiten het bereik van kinderen.
7 Draag geschikte werkkleding Draag geen wijde kleding of loshangende sieraden. Deze können door de bewegende delen worden

gegrepen.Draag bij het werkken buitenshuis bij voorkeur rubberen werkandschoenen en schoenen met profielzolen.Houd lang的那一

8 Draag een veiligheidsbril
Gebruik ook een gezichts- of stofmasker bij werkzaamheden waar bij stofdeeltjes of spanen vrijkommen.
9 Let op de maximum geluidsdruk Neem voorzorgsmaatregelen voor gehoorbescheming wanner de geluidsdruk het niveau van 85 dB(A) overschrijdt.
10 Klem het werkstuk goed vast Gebruik klemmen of een bankschoef om het werkstuk te fixeren. Dit is veiliger, bovendien kan de machine dan met beiden handen worden bediend.
11 Zorg voor een veilige houding
Zorg alsijd voor een juiste, stabiele houding.
12 Voorkom onbedoeld inschakelen Draag een op het net aangesloten machine Niet met de vinger aan de schakelaar. Laat de schakelaar los wanner u de stekker in het stopcontact steekt.
13 Blij voortdurend opletten Houd uw aandacht bij uw werk. Ga met verstand te werk. Gebruik de machine nicht als u niet geconcentreerd bent.
14 Trek de stekker uit het stopcontact Schakel de stroom uit en wacht totdat de machine volledig stil staat voordat u deze achechterlaat. Trek de stekker uit het stopcontact wanner u de machine Niet gebruikt,ijdens onderhoud of bij het verrangen van accessoires.
15 Verwijder sleutels of hulpgereedschappen
Controleer voor het inschakenl ontijd of sleutels en andere hulpgereedschappen zich verwijderd.
16 Gebruik de juiste machine Het gebruik volgens bestemming is beschreiben in deze handleiding. Gebruik geen lichte machine of hulpstukken voor het werk van zware machines. De machine werkt better en veiliger indien u deze gebruikt voor het beoogde doel. Waarschuwing! Gebruik ter voorkoming van lichamelijk letseluitsluitend de in deze gebruiksaanwijzing aanbevolen accessoires en hulpstukken. Gebruik de machineuitsluitend voor het beoogde doel.
17 Gebruik het snoer Niet verkeerd Draag de machine nooit aan het snoer.Trek nicht aan het snoer om de stekker uit het stopcontact te verwijderen.Houd het snoer uit de buurt van

warmtebronnen, olie en scherpe randen.

18 Onderhoud de machine met zorg

Houd de machine schoon om beter en veiliger te kurenwerken. Houdt u aan de instructies met betrekking tot het onderhoud en het verrangen van accessoires. Controller regelmatig het snoer en LAST dit bij beschadigingen door een erkend Elu Service-center repareren. Controller het verlengsnoer regelmatig en verrang het in geval van beschadiging. Houd de bedieningsorganen droog en vrij van olie en vet.

19 Controller de machine op beschadigingen

Controleer de machine voor gebruik zorgvuldig op beschadigingen om er zeker van teল dat dezeaar behoren za functioneren.Controleer of de bewegende delen Niet klemmen,verdraaid of gebroeken,zijn.Ga na of de accessoires en hulpstukken correct+zijn gemonteerd en of aan alle andere voorwaarden voor een juiste werking is voldaan.Ga bij verranging of reparatie van beschadigde veiligheidsinrichtingen of defeche onderdelen te werk zoals aangegeven.

Gebruik geen machine waarvan de schakelaar defect is. Laat de schakelaar verwangen door een erkend Elu Service-center.

20 Wendt u voor reparaties tot een erkend Elu Service-center

Deze elektrische machine voldoet aan alle geldende verilgheidsvoorschriften. Ter voorkoming van ongevallen mogen reparaties uitsuietend door daartoe bevoegde technici worden uitgevoerd.

Schuren van geverfde oppervlakken

Neem de geldende regels voor het schuren van geverfde oppervliakken in acht.

Let waar bij vooral op het volgende:

1 Gebruik indien möglich steeds een stofafzuigsystem.
2 Ga uiterst zorgvuldig te werk bij het schuren van verf op loodbasis:
- Kinderen en zwangere vrouwen mogen de werkvoer Niet betreden.
- Alle Personen die de werkvloer betreden,要去en een masker dragen ter beschemming谈起 loodverstof en -damp.
- Eten, drinken en roken op de werkvloer is niet toegestaan.

3 Verwijder stof en ander afval op veilige en verantwoorde wijze.

Inhoud van de verpakking

De verpakking bevat:

1 Bandschuurmachine
1 Stofzak
1 Stofafzugadapter (optie)
1 Schuurbanden
1 Schuurframe (alleen voor K-modellen)
1 Handleiding
1 Onderdelentekening

• Controller de machine,失落 onderdelen en accessoires op transportschade.
  Lees deze handleiding rustig en zorgvuldig door voordat u met de machine gaat werken.

Beschrijving (fig. A)

Uw Elu schuurmachine MHB90(E) is ontworpen voor het professioneel schuren van hout, houtachtige materialen en kunststoffen.

1 AAN/UIT-schakelaar
2 Schakelaar voor elektronisch regelbaar toerental (MHB90E)
3 Blokkerknop
4 Veerklem
5 Schurband
6 Centreerknop
7 Stofzak
8 Stofafzugadapter
9 Geleideknop
10 Rolas
11 Bandrol
12 Klemhelfboom

De elektrische motor is ontwikkeld voor een bepaalde netspanning. Controller alsijd of uw netspanning overeenkomt met de waarde op het typeplaatje.

Uw Elu-machine is dubbel geisoleerd overeenkomstig EN 50144; een aarddraad is dan ook nicht nodig.

Vervangen van het snoer of de stekker

Als de stekker of het snoer wordt verwangen, moet de oude stekker c.q. het oude snoer worden weggegooid. Het is gevaarlijk om de stekker van een los snoer in het stopcontact te steken.

NEDERLANDS

Gebruik van verlengsnoeren

Wanner een verlengsnoor worden gebruikt, neem dan een goedgekeurd verlengsnoer, dat geschikt is voor het vermogen van de machine (zie technische gegevens). De aders要去en minimaal een doorsnede hebben van 1,5mm^2 . Wanner het verlengsnoer op een haspel zit, rol het snoer dan helemaal af.

Monteren en instellen

Haal voor het monteren en instellen.altijd de stekker uit het stopcontact.

Bevestiging en centreren van de schuurband (fig. B & C)

Uw bandschuurmachine is geschikt voor schuurband; maat 100 × 570 ~mm .

• Plaats de machine op+zijn zij met de klemnhefboom (12)aar boven gericht.
  Trek klemhefboom (12) maar boven en maar rechts.
• Verwijder de schuurband (5).
• Plaats de/Newe schuurband zodanig dat richting van de pij aan de binnenzijde van de schuurband overeenkomt met richting van de pij op de machine (met de pij aandezelfde Kant van de bandrollen).
  Druk de klemhefboom maarachten.
• Schakel de machine in en draai aan de centreerknop (6) totdat de schuurband gecentreerd op de bandrol (11) ligt.

De schuurband mag nooit aan de
achterkant uitsteken!
De schuurband moet gelijk met de rand
van het schuurvlak liggen (zie pijl).

MHB90E - Instellen van de elektronische slenlheidsregeling (fig. D)

• Draai de schakelaar (2) in de gewenste stand. Hoe hoger het getal, hoe groter de bandsnelheid.

MHB90(E)K - Monteren, demonteren en afstellen van het schuurframe (E36052) (fig. A & E)

• Verwijder de schuurband.
• Verwijder de voorste bevestigingsas (13) van het schuurframe (14).

• Duw de bevestigingsas in de halfronde bevestigingen in de schuirmachine waar hij door de veerklem (4) op+zijn plaats za worden gezchoolen.

• Bevestig de vingerbescheming (15) op het schuurframe met behulp van de schroeven (16) en ringen (17) zoals aangegeven.

• Bevestig de schuurband zoals hierboven beschreiben.
  Klik de voorste bevestigingsas (13) in de veerklem (4).
• Draai aan de knop (18) om dechterste bevestigingsas van het schuurframe haaks op de schuurband te zetten. Duw het schuurframe op dechterste bevestigingsas.
  Stel de hoogte van het schuurframe (14) in met behulp van knop (18).
• Verwijder het schuurframe in omgekeerde volgorde.

Bij gebruik zonder schuurframe kan de bevestigingsas (13) een kwartslag gedraaid worden en in de machine blijven zitten.

Monteren en demonteren van het stationaironderstel (E36053) (fig. A & F)

De schuurmachine kan stationair worden gebruikt. Het stationair-onderstel is als optie verkrijgbaar.

Monteer het schuurframe (14) zoals beschreven.
- Verwijder de sterknop (19) van het stationaironderstel.
- Plaats de schuummachine op het stationair-onderstel (20). De geleideknop (9) haakt vast in het gat in het stationair-onderstel (20). De draadeind (21) steekt uit het gat (22) in de beugel (23).
- Draai de sterknop (19) op de draadeind (21).
- Demonteer het stationair-onderstel in omgekeerde volgorde.

Stofafzuging

Stofzak (fig. G)

• Knijp de veer (24) van de stofzak (7) open en verwijdher hem:tussen de bevestigingsringen (25).
• Ledig de stofzak steeds wanner deze voor ongeveer een derde vol is voor een zo efficien mogelijk stofafzuiing.
• Verwijder de stofzak, open de rits en schud de stofzak UIT.

Stofafziguadapter (E36054) (fig. E & H)

• Schroef de stofzuiigadapter (8) op de opening (26).
• Sluit indien möglich een stofafzuiger aan die voldoet aan de geldende richtlijn voor stofemissie.

Gebruik bij het schuren van metaal een stofzak of stofafzuiger met vorkendover.

Schur doesn't know.

Schuur geen zuiver metalen oppervlakken met grofkorrelig schuurpapier.

Aanwijzingen voor gebruik

• Neem alotijd de veiligheidsinstructies in acht en houdt u aan de geldende voorschriften.
  Zorg dat alle te behandelen materialen goed vastgeklemd zich.
• Oefen slechts een lichte druk op het werkstukuit.

Schuren (fig. A)

Voor optimale controle van uw bandschuurmachine bij gebruik zonder het stationair-onderstel is een extra geleideknop (9) voorzien.

• Begin met schuurband met de grofste korrel.
• Beweeg de machine met lange, heen en weer gaande bewegingen.
• Controller het werkstuk regelmatig.

AAN- en UITschakelen (fig. A)

• Inschakelen: druk de AAN/UIT-schakelaar (1) in.
• Druk voor continu bedrij ook de blokkerknop (3) in.
• Schakel het continu bedrijf uit door de schakelaar kort in te drukken en deze meteen weeer los te laten. Schakel altijd de machine uit wanner het werk is beeindigd en voordat u de stekker uit het stopcontact haalt.

Uw leverancier kan allijd meer informatie verstrekken over schuurvellen.

Onderhoud

Uw Eu-machine is ontworpen om gedurende lange tijd probleemloos te functioneren met een minimum aan onderhoud. Een juiste behandeling en regelmatige reiniging van de machine garanderen een hoge levensduur.

Smering

Uw machine heeft geen extra smering nodig.

Reiniging

Houd de ventilatiesleuven vrij en maak de behuizing regelmatig schoon met een zachtde doek.

Leeg regelmatig de stofzak of reinig de stofazuigadapter.

Gebrukke machines en het milieu

Wanner uw oude machine aan verrangng toe is, breng deze dan waar een Elu Service-center waar de machine op milieuvriendelijkige wijze za worden verwerkt.

Elu dienst na verkoop

Alle Eu elektrische machines worden grondig getest voor het verlaten van de fabrik. Indien zich desondanks defecten aan uw machine voordoen, inormeer dan bij uw dealer of bij het Eu-hoofdkantoorn maar het adres van het dichtstbijzende Service-center (zie dechterzijde van deze handleiding).

NEDERLANDS

GARANTIE

30 DAGEN "NIET GOED, GELD TERUG" GARANTIE

Indien uw Elu elektrisch gereedschap om welke reden dan ook Niet geheel aan uw verwachtingen voldoet, stuart u het dan compleet zoals bij aankoop binnen 30 dagen terug maar Elu, samen met uw aankoopbewijs en uw rekeningnummer. U ontvangt dan uw geld terug.

1JAAR GARANTIE

Mocht uw Elu elektrisch gereedschap binnen 12 maanden na datum van aankoop defect raken tengevolge van materiaal- of constructiefouten, dan garanderen wij de kosteloze verranging van alle defecte delen of van het hele apparaat, zulks ter beordeling van Elu, op voorwaarde dat:

• het produit Niet fouitief gebruikt werden
• het produit Niet gerepareerd is door onbevoegden
• het aankoopbewijs met waarop de aankoopdatum worden overlegd
