MANUAL DE UTILIZADOR MHB90 ELU

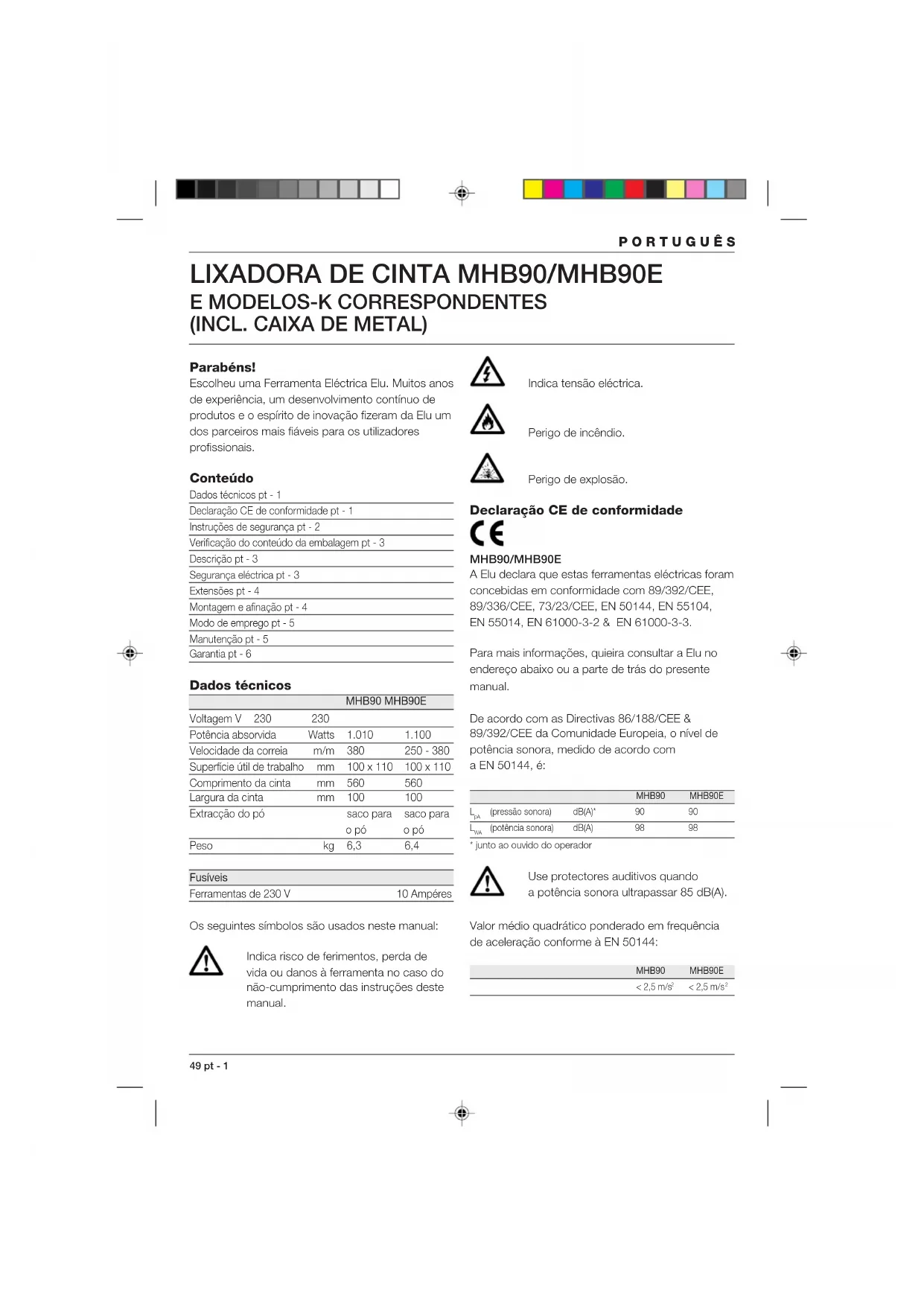

(INCL. CAIXA DE METAL) Parabéns! Escolheu uma Ferramenta Eléctrica Elu. Muitos anos de experiência, um desenvolvimento contínuo de produtos e o espírito de inovação fizeram da Elu um dos parceiros mais fiáveis para os utilizadores profissionais. Conteúdo Dados técnicos pt - 1 Declaração CE de conformidade pt - 1 Instruções de segurança pt - 2 Verificação do conteúdo da embalagem pt - 3 Descrição pt - 3 Segurança eléctrica pt - 3 Extensões pt - 4 Montagem e afinação pt - 4 Modo de emprego pt - 5 Manutenção pt - 5 Garantia pt - 6 Dados técnicos

Voltagem V 230 230 Potência absorvida Watts 1.010 1.100 Velocidade da correia m/m 380 250 - 380 Superfície útil de trabalho mm 100 x 110 100 x 110 Comprimento da cinta mm 560 560 Largura da cinta mm 100 100 Extracção do pó saco para saco para o pó o pó Peso kg 6,3 6,4 Fusíveis Ferramentas de 230 V 10 Ampéres Os seguintes símbolos são usados neste manual: Indica risco de ferimentos, perda de vida ou danos à ferramenta no caso do não-cumprimento das instruções deste manual. Indica tensão eléctrica. Perigo de incêndio. Perigo de explosão. Declaração CE de conformidade

A Elu declara que estas ferramentas eléctricas foram concebidas em conformidade com 89/392/CEE, 89/336/CEE, 73/23/CEE, EN 50144, EN 55104, EN 55014, EN 61000-3-2 & EN 61000-3-3. Para mais informações, quieira consultar a Elu no endereço abaixo ou a parte de trás do presente manual. De acordo com as Directivas 86/188/CEE & 89/392/CEE da Comunidade Europeia, o nível de potência sonora, medido de acordo com a EN 50144, é:

(pressão sonora) dB(A)* 90 90

(potência sonora) dB(A) 98 98* junto ao ouvido do operador Use protectores auditivos quando a potência sonora ultrapassar 85 dB(A). Valor médio quadrático ponderado em frequência de aceleração conforme à EN 50144: MHB90 MHB90E< 2,5 m/s < 2,5 m/s 2PORTUGUÊS pt - 2 50 Director Engineering and Product Development Horst Großmann Elu International, Richard-Klinger-Straße 40, D-65510, Idstein, Alemanha Instruções de segurança Quando usar Ferramentas Eléctricas, cumpra sempre os regulamentos de segurança aplicáveis no seu país para reduzir o risco de incêndio, de choque eléctrico e de ferimentos. Leia as seguintes instruções de segurança antes de tentar utilizar este produto. Guarde estas instruções! Instruções gerais 1 Mantenha a área de trabalho arrumada As mesas e áreas de trabalho desarrumadas podem provocar ferimentos. 2 Cuide do ambiente da área de trabalho Não exponha Ferramentas Eléctricas à humidade. Ilumine bem as áreas de trabalho. Não utilize Ferramentas Eléctricas em presença de líquidos ou gases inflamáveis. 3 Tenha cuidado com os choques eléctricos Evite o contacto directo com superfícies ligadas à terra (p.ex. tubos, radiadores, fogões, frigoríficos). Nos casos de serviço sob condições extremas (tais como humidade elevada, execução de soldadura, etc.) a segurança eléctrica pode ser aumentada intercalando-se um transformador de separação ou um disjuntor de corrente de defeito (FI). 4 Mantenha as crianças afastadas Não deixe as crianças tocarem na ferramenta nem no cabo de extensão. As crianças com menos de 16 anos de idade devem ser vigiadas. 5 Cabos para uso exterior Quando as ferramentas se utilizarem no exterior, empregue sempre cabos previstos para uso no exterior. 6 Guarde as ferramentas que não estiverem a ser utilizadas Quando não forem utilizadas as Ferramentas Eléctricas, estas devem guardadas num sítio seco, fechado à chave e fora do alcance das crianças. 7 Vista-se de maneira apropriada Não use vestuário largo nem jóias porque podem prender-se numa peça móvel. Quando se trabalha no exterior, é de aconselhar o uso de luvas de borracha e de calçado antiderrapante. Cubra o cabelo se tiver cabelo comprido. 8 Utilize óculos de protecção Utilize também uma máscara no caso de os trabalhos produzirem pó. 9 Tenha cuidado com o ruído Tome medidas de protecção apropriadas se o nível do ruído exceder 85 dB(A). 10 Segure firmemente as peças de trabalho Utilize grampos ou um torno para segurar as peças a trabalhar. É mais seguro e permite manter as duas mãos livres para trabalhar. 11 Verifique a sua posição Mantenha sempre o equilíbrio. 12 Evite arranques acidentais Não transporte uma ferramenta ligada à rede com o dedo colocado no interruptor. Verifique se o interruptor está desligado ao ligar a ferramenta à rede. 13 Esteja atento Dê atenção ao que vai fazendo. Trabalhe com precaução. Não utilize ferramentas quando estiver cansado. 14 Desligue a ferramenta Desligue e espere até a ferramenta parar completamente antes de a deixar sem vigilância. Tire a ficha da tomada quando a ferramenta não estiver a ser utilizada, antes de proceder à manutenção ou à substituição de acessórios. 15 Tire as chaves de aperto Verifique sempre se as chaves de aperto foram retiradas da ferramenta antes de a utilizar. 16 Empregue as ferramentas apropriadas Neste manual indicam-se as aplicações da ferramenta. Não force pequenas ferramentas ou acessórios para fazer o trabalho duma ferramenta forte. A ferramenta trabalhará melhor e de uma maneira mais segura se for utilizada para o efeito indicado. AVISO O uso de qualquer acessório ou o uso da própria ferramenta, além do que é recomendado neste manual de instruções pode dar origem a risco de ferimento.51 pt - 3 PORTUGUÊS 17 Não force o cabo eléctrico Nunca transporte a ferramenta pelo cabo e não puxe pelo cabo para tirar a ficha da tomada. Proteja o cabo contra o calor e evite o contacto com óleo e objectos cortantes. 18 Cuide das suas ferramentas com atenção Para uma maior rentabilidade, mantenha as ferramentas sempre afinadas e limpas. Cumpra as instruções relativas à manutenção e substituição dos acessórios. Verifique regularmente os cabos da ferramenta e, no caso de estes estarem danificados, mande-os consertar a um Centro de Assistência Técnica Elu. Verifique periodicamente os cabos de extensão e substitua- os se estiverem danificados. Mantenha os comandos secos, limpos e sem óleo ou gordura. 19 Verifique as peças danificadas Antes de utilizar a ferramenta, verifique cuidadosamente se esta apresenta sinais de danos de modo a assegurar um bom funcionamento e a obtenção do resultado desejado. Verifique o bom alinhamento e fixação das peças móveis e confirme a ausência de ruptura das peças. Verifique ainda se a montagem foi bem feita ou se existe qualquer outra condição que possa impedir que a ferramenta funcione bem. Mande consertar ou substituir os dispositivos de protecção ou outras peças danificadas conforme as instruções. Não utilize a ferramenta se o interruptor não estiver a funcionar. Mande substituir o interruptor num Centro de Assistência Técnica Elu. 20 Mande consertar a sua ferramenta por um Centro de Assistência Técnica Elu Esta Ferramenta Eléctrica está conforme às regulamentações de segurança que lhe dizem respeito. Para evitar qualquer perigo, a reparação de ferramentas eléctricas deverá estar exclusivamente a cargo de técnicos qualificados. Lixar de superfícies pintadas Observe as regulações para lixadela de tintas. Dedique atenção ao seguinte: 1 Use sempre que possível o sistema de aspiração de pó. 2 Tenha cuidado especial ao lixar superfícies com tinta à base de chumbo:

• Crianças e mulheres grávidas não devem entrar no recinto onde se trabalha.

• Todas as pessoas que entrem no recinto de trabalho devem ter uma máscara especial destinada a proteger contra tinta de chumbo e gases.

• Não coma, beba ou fume no recinto de trabalho. 3 Retire o pó e outras sujidades de uma maneira adequada. Verificação do conteúdo da embalagem A embalagem contém: 1 Saco de pó 1 Saco para o pó 1 Adaptador de extracção de poeira (opcional) 1 Cintas de lixagem 1 Estrutura de lixagem (apenas modelos K) 1 Manual de instruções 1 Vista dos componentes destacados

• Verifique se a ferramenta, as peças ou os acessórios apresentam sinais de danos que possam ter ocorrido durante o transporte.

• Antes de utilizar a ferramenta, dedique o tempo necessário à leitura e compreensão deste manual. Descrição (fig. A) A sua Lixadora de Cinta MHB90(E) de elevado desempenho, da Elu, foi projectada para lixar profissionalmente madeira, produtos em madeira e plásticos. 1 Interruptor ON/OFF 2 Botão de controlo da velocidade (MHB90E) 3 Botão de bloqueio do interruptor 4 Mola de fixação 5 Cinta de lixagem 6 Botão para centrar a cinta 7 Saco para o pó 8 Adaptador de extracção de poeira 9 Punho para manobrar 10 Eixo do rolo 11 Rolo 12 Alavanca de fixação Segurança eléctrica O motor eléctrico foi concebido para uma única tensão. Verifique sempre se a tensão da rede corresponde à voltagem indicada na placa de identificação.PORTUGUÊS pt - 4 52 A sua ferramenta Elu tem duplo isolamento em conformidade com o estipulado na norma EN 50144, não sendo, por isso, necessária uma ligação à terra. Substituição do cabo ou ficha Ao substituir o cabo ou ficha, elimine-os de forma segura; uma ficha com condutores de cobre a descoberto é perigosa quando entra em contacto com uma tomada com corrente. Extensões Se fôr necessário um fio de extensão, use um cabo especial, conveniente para a corrente desta ferramenta (Veja os dados técnicos). A dimensão mínima do condutor é 1,5 mm

. No caso de se usar uma bobina, desenrole o cabo todo. Montagem e afinação Antes da montagem de acessórios e da afinação retire sempre a ficha da tomada. Substituir e centrar a cinta de lixagem (fig. B & C) A sua Lixadora de Cinta utiliza cintas de lixagem de 100 x 570 mm.

• Coloque a ferramenta de lado com a alavanca de fixação (12) voltada para cima.

• Puxe a alavanca de fixação (12) para cima e para a direita.

• Retire a cinta de lixagem (5).

• Coloque uma cinta de lixagem nova certificando- se de que a seta no interior da cinta de lixagem aponta na mesma direcção da seta da máquina quando estiverem do mesmo lado dos rolos.

• Empurre a alavanca de fixação para trás.

• Ligue a máquina e rode o botão para centrar a cinta (6) até a cinta de lixagem ficar centrada no rolo (11). A cinta de lixagem nunca deve sair fora na parte posterior! A cinta de lixagem é nivelada com a superfície de lixagem (ver seta). MHB90E - Regulação electrónica de velocidade (fig. D)

• Rode o botão de controlo da velocidade (2) para a posição desejada. Quanto mais elevado for o número, maior é a velocidade da cinta. MHB90(E)K - Montagem, remoção e afinação do chassi (E36052) (fig. A & E)

• Retire a cinta de lixagem.

• Retire o veio de manivela frontal (13) da estrutura de lixagem (14).

• Empurre o veio de manivela para dentro dos conjuntos semi-circulares na lixadora, onde será mantido no lugar pela mola de fixação (4).

• Monte o resguardo para os dedos (15) na estrutura de lixagem, utilizando os parafusos (16) e as anilhas (17), como ilustrado.

• Monte a cinta de lixagem, como descrito acima.

• Empurre o veio de manivela frontal (13) para dentro da mola de fixação (4) até ouvir um estalido.

• Rode o botão (18) para regular o veio de manivela posterior da estrutura de lixagem em ângulo recto com a cinta de lixagem. Empurre a estrutura de lixagem para o veio de manivela posterior.

• Ajuste a altura da estrutura de lixagem (14), utilizando o botão (18).

• Para retirar a estrutura de lixagem, proceda pela ordem inversa. Se a estrutura de lixagem não estiver a ser utilizada, o veio de manivela (13) pode simplesmente ser rodado em um quarto de volta e deixado na ferramenta. Montagem e desmontagem do suporte para uso estacionário (E36053) (fig. A & F) A Lixadora de Cinta pode ser utilizada como uma ferramenta fixa. O suporte fixo está disponível como uma opção.

• Monte a estrutura de lixagem (14), como descrito acima.

• Retire o botão em estrela (19) do suporte fixo.

• Coloque a lixadora de cinta no suporte fixo (20). O punho para manobrar (9) localiza-se no orifício no suporte fixo (20). O eixo roscado (21) ressalta do orifício (22) no suporte (23).

• Rode o botão em estrela (19) para o eixo roscado (21).53 pt - 5 PORTUGUÊS

• Para retirar o suporte fixo, proceda pela ordem inversa. Extracção do pó Saco para o pó (fig. G)

• Aperte a mola (24) do saco para o pó (7) e liberte-o entre os anéis de fixação (25).

• Para uma eficiente extracção do pó, esvazie o saco para o pó quando estiver cheio em cerca de um terço.

• Retire o saco para o pó, abra o fecho e sacuda suavemente o saco para o pó. Adaptador para extracção do pó (E36054) (fig. E & H)

• Aparafuse o adaptador para extracção do pó (8) à saída (26).

• Sempre que possível, use um extractor de poeiras de acordo com as directivas aplicáveis tendo em vista a emissão da serradura. Não utilize um saco para o pó ou um extractor a vácuo sem uma protecção adequada contra faíscas ao lixar metal. Não lixe magnésio!

• Não utilize lixa grossa em superfícies de metal puro. Modo de emprego

• Cumpra sempre as instruções de segurança e os regulamentos aplicáveis.

• Certifique-se de que todos os materiais para lixar estão presos.

• Aplique apenas uma leve pressão na peça de trabalho. Lixagem (fig. A) Foi fornecido um punho para manobrar (9) para se obter um melhor controlo da ferramenta aquando da utilização da Lixadora de Cinta sem o suporte fixo.

• Comece com o tamanho de abrasivo mais grosso.

• Mova a lixadora de cinta em movimentos longos e circulares.

• Verifique a peça de trabalho em intervalos curtos. Ligar (ON) e desligar (OFF) (fig. A)

• Para ligar: pressione o interruptor ON/OFF (ligado/desligado) (1).

• Para um funcionamento contínuo, pressione também o botão de bloqueio (3).

• Para parar a ferramenta quando esta se encontrar em operação contínua, prima brevemente o interruptor “ON/OFF” e volte a soltá-lo. Desligue sempre a ferramenta quando acabar de trabalhar e antes de desligar da rede. O seu revendedor pode fornecer informações detalhadas acerca de folhas de lixagem. Manutenção A sua Ferramenta Eléctrica Elu foi concebida para funcionar durante muito tempo com um mínimo de manutenção. O funcionamento satisfatório contínuo depende de bons cuidados e limpeza regular da ferramenta. Lubrificação A sua Ferramenta Eléctrica não precisa de lubrificação suplementar. Limpeza Conserve livres as aberturas de ventilação e limpe regularmente o corpo da máquina utilizando um pano macio. Esvazie regularmente o saco para o pó ou limpe o adaptador para extracção do pó. Ferramentas indesejadas e o ambiente Leve a sua ferramenta velha a um Centro de Assistência Técnica Elu onde ela será eliminada de um modo seguro para o ambiente.pt - 6 54 PORTUGUÊS Serviços Pós-Venda Elu Todas as Ferramentas Eléctricas Elu são devidamente testadas antes de deixar a fábrica. No entanto, se a Ferramenta Eléctrica precisar de reparação, queira contactar o seu distribuidor ou a Elu para obter o endereço do Centro de Assistência Técnica Elu mais próximo (queira consultar a parte de trás do presente manual). GARANTIA

• 30 DIAS DE SATISFAÇÃO COMPLETA • Se não estiver completamente satisfeito com a sua ferramenta Elu, contacte um Centro de Assistência Técnica Elu. Apresente a sua reclamação, juntamente com a máquina completa, bem como a factura de compra e ser- lhe á apresentada a melhor solução.

• UM ANO DE GARANTIA • Se o seu produto Elu se avariar por defeito de montagem ou de material, durante os 12 meses a partir da data da compra, garantimos a substituição de todas as peças defeituosas sem encargos desde que:

• O produto não tenha sido mal usado.

• Eventuais reparações não tenham sido efectuadas por pessoas estranhas aos Centro de Assistência Técnica Elu.
