MANUALE UTENTE MHB90 ELU

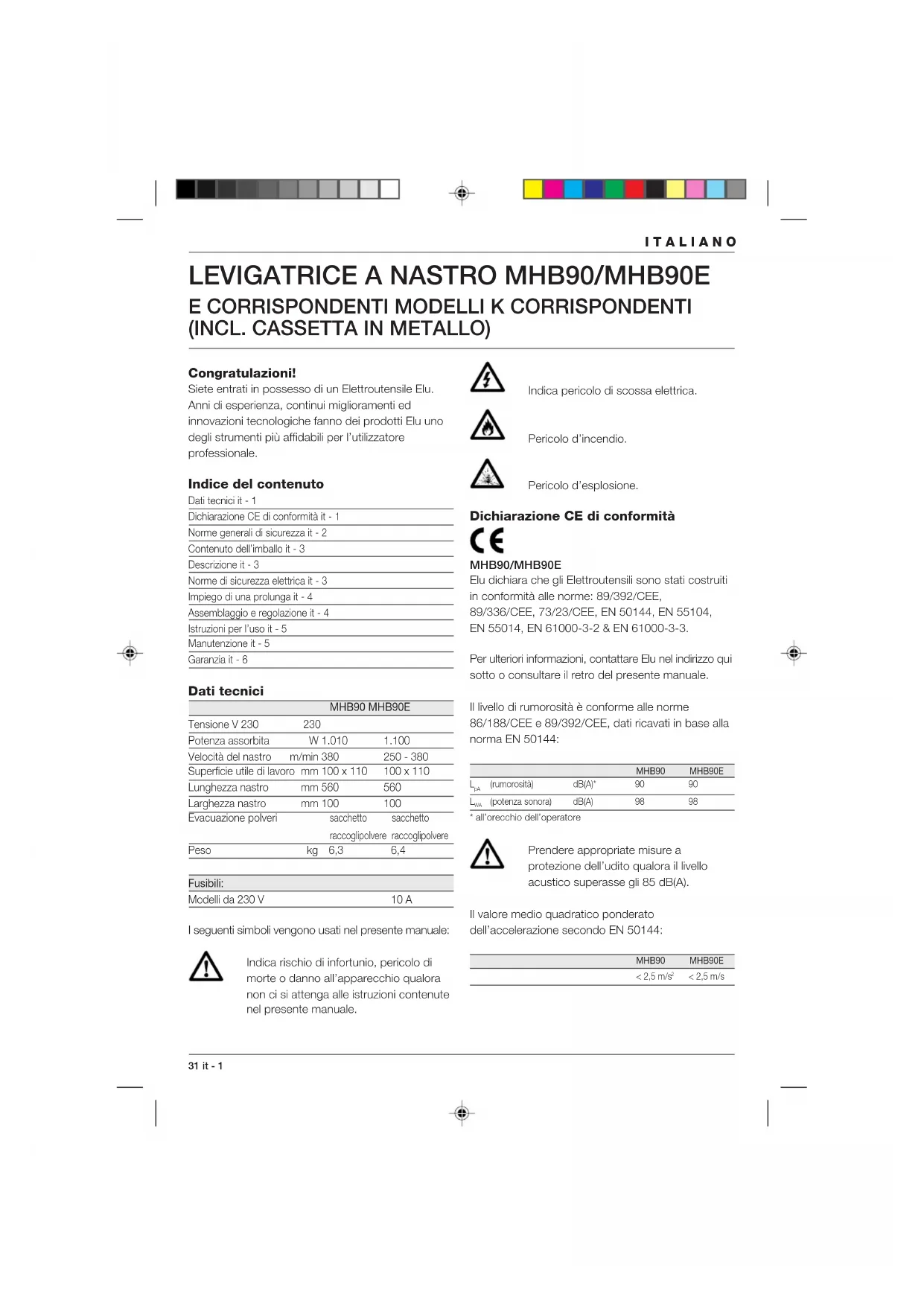

(INCL. CASSETTA IN METALLO) Congratulazioni! Siete entrati in possesso di un Elettroutensile Elu. Anni di esperienza, continui miglioramenti ed innovazioni tecnologiche fanno dei prodotti Elu uno degli strumenti più affidabili per l’utilizzatore professionale. Indice del contenuto Dati tecnici it - 1 Dichiarazione CE di conformità it - 1 Norme generali di sicurezza it - 2 Contenuto dell’imballo it - 3 Descrizione it - 3 Norme di sicurezza elettrica it - 3 Impiego di una prolunga it - 4 Assemblaggio e regolazione it - 4 Istruzioni per l’uso it - 5 Manutenzione it - 5 Garanzia it - 6 Dati tecnici

Tensione V 230 230 Potenza assorbita W 1.010 1.100 Velocità del nastro m/min 380 250 - 380 Superficie utile di lavoro mm 100 x 110 100 x 110 Lunghezza nastro mm 560 560 Larghezza nastro mm 100 100 Evacuazione polveri sacchetto sacchetto raccoglipolvere raccoglipolvere Peso kg 6,3 6,4 Fusibili: Modelli da 230 V 10 A I seguenti simboli vengono usati nel presente manuale: Indica rischio di infortunio, pericolo di morte o danno all’apparecchio qualora non ci si attenga alle istruzioni contenute nel presente manuale. Indica pericolo di scossa elettrica. Pericolo d’incendio. Pericolo d’esplosione. Dichiarazione CE di conformità

Elu dichiara che gli Elettroutensili sono stati costruiti in conformità alle norme: 89/392/CEE, 89/336/CEE, 73/23/CEE, EN 50144, EN 55104, EN 55014, EN 61000-3-2 & EN 61000-3-3. Per ulteriori informazioni, contattare Elu nel indirizzo qui sotto o consultare il retro del presente manuale. Il livello di rumorosità è conforme alle norme 86/188/CEE e 89/392/CEE, dati ricavati in base alla norma EN 50144:

(potenza sonora) dB(A) 98 98* all’orecchio dell’operatore Prendere appropriate misure a protezione dell’udito qualora il livello acustico superasse gli 85 dB(A). Il valore medio quadratico ponderato dell’accelerazione secondo EN 50144: MHB90 MHB90E< 2,5 m/s < 2,5 m/sit - 2 32 ITALIANO Direttore ricerca e sviluppo Horst Großmann Elu International, Richard-Klinger-Straße 40, D-65510, Idstein, Germania Norme generali di sicurezza Durante l’utilizzo di utensili elettrici adottate sempre le elementari norme di sicurezza atte a ridurre i rischi d’incendio, scariche elettriche e ferimenti. Leggere attentamente le seguenti istruzioni prima di utilizzare il prodotto. Custodire con cura le istruzioni! Norme generali 1 Tenere pulita l’area di lavoro Ambienti e banchi di lavoro in disordine possono essere causa d’incidenti. 2 Tener presenti le caratteristiche dell’ambiente di lavoro Non esporre gli utensili elettrici all’umidità. Tenere ben illuminata l’area di lavoro. Non usare gli utensili elettrici in luoghi con atmosfera gassosa o infiammabile. 3 Proteggersi da scariche elettriche Evitare il contatto con oggetti dotati di scarico a terra (per es. tubi, termosifoni, cucine e frigoriferi). Durante impieghi estremi (per es. alto livello di umidità, polvere metallica, ecc.) si può aumentare la sicurezza elettrica collegando in serie un trasformatore d’isolamento o un interruttore di sicurezza per correnti di guasto (FI). 4 Tenere i bambini lontani dall’area di lavoro Non permettere che persone estranee tocchino l’utensile o il cavo di prolunga. Per i ragazzi di età inferiore ai 16 anni è richiesta la supervisione di un adulto. 5 Cavo di prolunga per l’uso esterno Se l’utensile viene utilizzato all’aperto, si faccia uso soltanto di un cavo di prolunga di tipo idoneo, appositamente previsto e contrassegnato per l’uso esterno. 6 Custodia dell’elettroutensile dopo l’uso Riporre gli Elettroutensili in luogo sicuro e ben asciutto, fuori dalla portata dei bambini. 7 Usare il vestiario appropriato Evitare l’uso di abiti svolazzanti, catenine, ecc. in quanto potrebbero rimanere impigliati nelle parti mobili dell’utensile. Lavorando all’aperto indossare guanti di gomma e scarpe con suole antisdrucciolo. Raccogliere i capelli se si portano lunghi. 8 Usare occhiali protettivi Usare inoltre una maschera antipolvere qualora si producano polvere o particelle volatili. 9 Rumorosità eccessiva Prendere appropriate misure a protezione dell’udito se il livello acustico supera gli 85 dB(A). 10 Bloccare il pezzo da lavorare Usare pinze o morse per bloccare il pezzo da lavorare, ciò aumenta la sicurezza e consente di mantenere entrambe le mani libere per operare meglio. 11 Non sbilanciarsi Mantenere sempre un buon equilibrio evitando posizioni malsicure. 12 Evitare accensioni accidentali Non eseguire il trasporto dell’Elettroutensile collegato alla rete di alimentazione tenendo il dito sull’interruttore. Assicurarsi che l’interruttore sia in posizione OFF prima di inserire la spina. 13 Stare sempre attenti Prestare attenzione a quanto si sta facendo. Usare il proprio buon senso e non utilizzare l’utensile quando si è stanchi. 14 Staccare l’alimentazione dell’utensile Spegnere l’utensile ed attendere il suo arresto completo prima di lasciarlo incustodito. Staccare la spina dalla presa se l’utensile rimane inutilizzato e prima di eseguire qualsiasi operazione di manutenzione dell’utensile o di sostituzione degli accessori. 15 Non lasciare sull’utensile chiavi o strumenti di misura Prima di mettere in funzione l’Elettroutensile si abbia cura di togliere chiavi e altri strumenti. 16 Usare l’utensile adatto L’utilizzo previsto è indicato nel presente manuale. Non forzare utensili e accessori di potenza limitata impiegandoli per lavori destinati ad utensili di maggiore potenza. Attenzione! L’uso di accessori o attrezzature diversi, o l’impiego del presente utensile per scopi diversi, da quelli raccomandati nel manuale d’uso possono comportare il rischio di infortuni.• Tutte le persone che entrano nell’area di lavoro devono indossare una maschera di protezione specifica per polveri ed esalazioni di pitture a base di piombo.

• Non mangiare, bere o fumare nell’area di lavoro. 3 Predisporre per l’aspirazione in sicurezza delle particelle di polvere o di qualsiasi altro materiale residuo della lavorazione. Contenuto dell’imballo L’imballo comprende: 1 Levigatrice a nastro 1 Sacchetto raccoglipolvere 1 Adattatore di aspirazione polvere (opzionale) 1 Nastri di levigatura 1 Telaio di appoggio (solo i modelli K) 1 Manuale istruzione 1 Disegno esploso

• Accertarsi che l’utensile, i componenti o gli accessori non abbiano subito danni durante il trasporto.

• Leggere a fondo, con calma e con la massima attenzione il presente manuale prima di mettere in funzione l’utensile. Descrizione (fig. A) La Vostra levigatrice a nastro ad alte prestazioni MHB90(E) è stata concepita per applicazioni di tipo professionale su legno, prodotti in legno e materiali plastici. 1 Interruttore ON/OFF 2 Selettore di velocità (MHB90E) 3 Pulsante di bloccaggio interruttore 4 Molla di fissaggio 5 Nastro di levigatura 6 Pomello di centraggio del nastro 7 Sacchetto raccoglipolvere 8 Adattatore di aspirazione polvere 9 Pomello di guida 10 Alberino rullo portanastro 11 Rullo portanastro 12 Leva di bloccaggio Norme di sicurezza elettrica Il motore elettrico è stato predisposto per operare con un unico voltaggio. Assicurarsi che il voltaggio a disposizione corrisponda a quello indicato sulla targhetta. ITALIANO 33 it - 3 17 Non abusare del cavo elettrico Non trascinare l’utensile né disinserire la spina strattonando il cavo di alimentazione. Proteggere il cavo dal calore, dagli olii minerali e dagli bordi taglienti. 18 Mantenere l’utensile con cura Tenere gli accessori sempre ben affilati e puliti per un migliore e più sicuro utilizzo. Osservare le istruzioni per la lubrificazione e la sostituzione degli accessori. Controllare periodicamente lo stato del cavo di alimentazione, e se danneggiato farlo riparare presso un Centro di Assistenza tecnica autorizzato Elu. Tenere gli organi di comando puliti, asciutti e privi di olio o grasso. 19 Controllare che non vi siano parti danneggiate Prima dell’utilizzo controllare scrupolosamente che non vi siano parti danneggiate e che l’utensile sia in grado di effettuare il suo lavoro in modo corretto. Controllare l’allineamento delle parti mobili assicurandosi che non vi siano grippaggi, danni ai componenti o ai supporti, e altre condizioni che possono compromettere il buon funzionamento dell’utensile. Dispositivi di sicurezza e altre parti difettose devono essere riparate o sostituite secondo le modalità previste. Non usare l’utensile se l’interruttore è difettoso e provvedere alla sua sostituzione ricorrendo ad un Centro di Assistenza autorizzato Elu. 20 Rivolgersi ai Centri di Assistenza Tecnica autorizzati Elu per le riparazioni Il presente Elettroutensile è conforme alle principali norme di sicurezza vigenti. Per evitare pericolo di infortuni, le riparazioni alle apparecchiature elettriche devono essere effettuate esclusivamente da personale qualificato. Levigatura di superfici verniciate Per le operazioni di asportazione delle vernici dalle superfici attenersi alle indicazioni relative. Prestare particolare attenzione alle seguenti avvertenze. 1 Ove possibile, raccogliere le polveri mediante un aspirapolvere. 2 Prendere speciali precauzioni durante la levigatura di vernici a base di piombo:

• Non consentire l’accesso all’area di lavoro a bambini e donne in stato interessante.it - 4 34 ITALIANO

• Premere all’indietro la leva di bloccaggio del nastro.

• Accendere la macchina e girare il pomello di centraggio del nastro (6) sino a che quest’ultimo non risulti correttamente centrato sul rullo (11). Il nastro di levigatura non dovrà mai sporgere posteriormente! Il nastro di levigatura è a filo della superficie da lavorare (vedere la frecce). MHB90E - Regolazione elettronica (fig. D)

• Girare sulla posizione desiderata il selettore di velocità (2). Più alto il numero, maggiore sarà la velocità di rotazione del nastro. MHB90(E)K - Montaggio, rimozione e registrazione del telaio d’appoggio (E36052) (fig. A & E)

• Togliere il nastro di levigatura.

• Togliere l’alberino anteriore (13) dal telaio di appoggio (14).

• Premere l’alberino per inserirlo nei supporti semicircolari della levigatrice, dove verrà mantenuto in posizione dalla molla di fissaggio (4).

• Montare sul telaio di appoggio la protezione salvadita (15) avvalendosi delle viti (16) e delle rondelle (17) come mostrato in figura.

• Montare il nastro di levigatura come precedentemente descritto.

• Far scattare in posizione l’alberino anteriore (13) nella molla di fissaggio (4).

• Ruotare il pomello (18) per posizionare l’alberino posteriore del telaio di appoggio ortogonalmente al nastro di levigatura. Premere il telaio di appoggio sull’alberino posteriore.

• Regolare l’altezza del telaio di appoggio (14) avvalendosi del pomello (18).

• Per togliere il telaio di appoggio procedere in senso inverso. Se il telaio di appoggio non viene impiegato, l’alberino (13) potrà essere semplicemente ruotato di un quarto di giro e lasciato montato sull’elettroutensile. Montaggio e rimozione del supporto per impiego stazionario (E36053) (fig. A & F) La levigatrice a nastro può essere impiegata in modo stazionario. Su richiesta è disponibile il relativo supporto stazionario. Il Vostro utensile Elu è fornito di doppio isolamento, in ottemperanza alla norma EN 50144, perciò non è richiesta la messa a terra. CH Per la sostituzione del cavo di alimentazione, utilizzare sempre la spina di tipo prescritto. Tipo 11 per la classe II (doppio isolamento) - utensili elettrici Tipo 12 per la classe I (messa a terra) - utensili elettrici CH Gli apparecchi portatili, utilizzati in ambiente esterno, devono essere collegati ad un interruttore differenziale. Sostituzione del cavo o della spina Quando occorre sostituire la spina, smaltire la spina vecchia in modo appropriato; è pericoloso inserire una spina con i conduttori di rame scoperti in una presa di corrente sotto tensione. Impiego di una prolunga In caso di impiego di una prolunga, quest’ultima dovrà essere di tipo omologato e di dimensione idonee a garantire l’alimentazione elettrica dell’apparecchio (vedere le caratteristiche tecniche). La dimensione minima del conduttore è 1,5 mm

. Se si utilizza un avvolgitore, estrarre il cavo per l’intera lunghezza. Assemblaggio e regolazione Prima di effettuare il montaggio o la regolazione disinserire sempre la spina dalla presa di alimentazione. Sostituzione e centraggio del nastro di levigatura (fig. B & C) La Vostra levigatrice monta nastri di levigatura di 100 x 570 mm.

• Appoggiare sul fianco l’elettroutensile con la leva di bloccaggio (12) rivolta verso l’alto.

• Tirare verso l’alto e verso destra la leva di bloccaggio (12).

• Togliere il nastro di levigatura (5).

• Installare un nuovo nastro di levigatura accertandosi che la freccetta sul lato interno del nastro sia rivolta nella stessa direzione della freccetta impressa sulla macchina dallo stesso lato dei rulli.ITALIANO 35 it - 5

• Montare il telaio di appoggio (14) come precedentemente descritto.

• Togliere il pomello a stella (19) dal supporto stazionario.

• Posizionare il nastro di levigatura sul supporto stazionario (20). Il pomello di guida (9) si inserirà nel foro del supporto stazionario (20). Il mandrino filettato (21) protrude dal foro (22) della staffa (23).

• Ruotare il pomello a stella (19) sul mandrino filettato (21).

• Procedere in senso inverso per rimuovere il supporto stazionario. Aspirazione polveri Sacchetto raccoglipolvere (fig. G)

• Comprimere la molla (24) del sacchetto raccoglipolvere (7) e lasciarla espandere nuovamente tra gli anelli di fissaggio (25).

• Al fine di garantire un’efficiente evacuazione delle polveri, vuotare il sacchetto quando è pieno per un terzo circa.

• Togliere il sacchetto raccoglipolvere, aprire la cerniera e scuotere leggermente il sacchetto per far uscire la polvere. Adattatore di aspirazione polveri (E36054) (fig. E & H)

• Avvitare l’adattatore di aspirazione polveri (8) sulla bocchetta (26).

• Impiegare aspiratori polveri conformi alle direttive pertinenti relative alle emissioni di polveri. Pericolo d’incendio! Non utilizzare la levigatrice su materiale al magnesio. Non utilizzare il sacchetto raccoglipolvere o l’aspirapolvere nel levigare metalli.

• Non sgrossare superfici di metallo pur. Istruzioni per l’uso

• Osservare sempre le istruzioni per la sicurezza e le normative vigenti.

• Accertarsi che i materiali da lavorare siano correttamente bloccati.

• Non premere eccessivamente sul pezzo in lavorazione. Levigatura (fig. A) E’ stato previsto un pomello di guida (9) per consentire l’ottimale controllo della levigatrice a nastro quando impiegata senza il supporto stazionario.

• Iniziare con il foglio abrasivo di grana maggiore.

• Muovere la levigatrice a nastro con lunghe e leggere passate.

• Controllare lo stato del lavoro a brevi intervalli. Accensione e spegnimento (ON e OFF) (fig. A)

• Attivazione: premere l’interruttore ON/OFF (1).

• Per il funzionamento in continuo, premere anche il pulsante di blocco (3).

• Per fermare il trapano, disattivando la funzione di bloccaggio, premere brevemente e rilasciare l’interruttore. A lavoro ultimato e prima di disinserire la spina posizionare sempre l’interruttore in OFF. Rivolgersi al proprio rivenditore per ulteriori informazioni in merito ai fogli abrasivi. Manutenzione Il Vostro Elettroutensile Elu è stato studiato per durare a lungo richiedendo solo la minima manutenzione. Per prestazioni sempre soddisfacenti occorre avere cura dell’utensile e sottoporlo a manutenzione periodica. Lubrificazione Il Vostro elettroutensile non richiede lubrificazione addizionale. Pulitura Tenere libere le feritoie di ventilazione e pulire l’esterno dell’utensile periodicamente con un panno morbido. Ad intervalli regolari si abbia cura di svuotare il sacchetto raccoglipolvere o di pulire l’adattatore di aspirazione polveri.it - 6 36 ITALIANO Utensili inutilizzabili e tutela ambientale Per garantire l’eliminazione degli utensili non più utilizzabili nel rispetto dell’ambiente, si consiglia di portare il vostro vecchio utensile presso una delle Filiali dirette di Assistenza Elu, che disporranno della loro eliminazione nel rispetto dell’ambiente. GARANZIA

• GARANZIA DI 30 GIORNI DI TOTALE SODDISFAZIONE • Se non siete completamente soddisfatti delle prestazioni del vostro utensile Elu, potrete restituirlo entro 30 giorni dalla data di acquisto, presso una nostra filiale di assistenza per ottenere il rimborso o il cambio dell'utensile, presentando debita prova dell'avvenuto acquisto.

• GARANZIA TOTALE DI UN ANNO • Se il vostro prodotto Elu non risultasse pienamente conforme alle caratteristiche di funzionamento o presentasse difetti di lavorazione o vizi di materiale, entro 12 mesi dalla data di acquisto, provvederemo alla sostituzione gratuita delle parti difettose o a nostro giudizio, alla sostituzione gratuita dimostrato che:

• Il prodotto venga ritornato al centro di assistenza Elu, con la prova della data di acquisto.

• Il prodotto non abbia subito abusi ed il difetto non sia stato causato da incuria.

• Il prodotto non abbia subito tentativi di riparazione da persone non facenti parte del nostro personale di assistenza o, all'estero, dal nostro staff distributivo. Contattare il proprio rivenditore abituale o la Sede Centrale della Elu per ottenere l'indirizzo del Centro di Assistenza Tecnica più vicino (si prega di consultare il retro del presente manuale).37 nl - 1 NEDERLANDS
