BRUKSANVISNING MHB90 ELU

11 Ledningen pågressive mishandles

Bandsliberen kan bruges som et stationaert vaerktoj. Det stationare bord kan leveres som ekstraudstyr.

4 Beskytt deg mot elektrisk stot

Unngkroppskontakt med jorde de deler (for ekempel vannr, komfyrer, kjoleskap o.l.). Under ekstreme arbeidsforhold (for ekspel ve hoy luftfuiklight, forekomst av metallstov o.l.) kan man oke sikkerheten ved atlikoble en jordfeilbryte

5 Hold barn unna

Ikke la barnkommenikontaktmedverktoyetell skjoteledningen.Det skal holds tilsynmed barn under 16 ar.

6 Oppbevar elektroverktoy pa et trygt sted

Bruk av skjoteledning

Hvis det er nadvendig Å bruke skjoteledning,
må manbruke en godkjent skjoteledning som er
egnet til dette verktoyets kraftbehov (se tekniske
data). Hvis du Bruker en kabeltrommel, bor du alltid
vikle kabelen helt av forst.

Du har valt ett Elu elverktyg. Mangarig erfarenhet, inardig produktutveckling och fomyelse gor Elu till att av de mest paltitiga namnen for professionella anvandare.

Innehállsforteckning

Tekniska data sv - 1

CE-Forsakran om overensstammelse sv - 1

Sakerhelsinsruktioner sv - 2

Bruk med forlangningssladd sv - 4

Montering och inställning sv - 4

Bruksanvisningsv-5

Skotselv-5

Elu service sv - 6

Tekniska data

	MHB90	MHB90E
Spanning V 230 230
Ineffect	W 1.010	1.100
Bandhastighet	m/min 380 250 - 380
Putsyta	mm 100 x 110	100 x 110
Bandlungd	mm 560 560
Bandbredd	mm 100 100
Dammutsugning	dammpase dammpase
Vikt	kg 6,3	6,4
Sakring:
230 V		10 A

Foljande symboler har anvants i handboken:

Anger risk for personskada, livsfara aller skada pa verktyg vid ouppmärksamhet infor de instruktioner som ges i handboken.

Anger risk for elektrisk stät.

Brandfara.

Explosionsrisk.

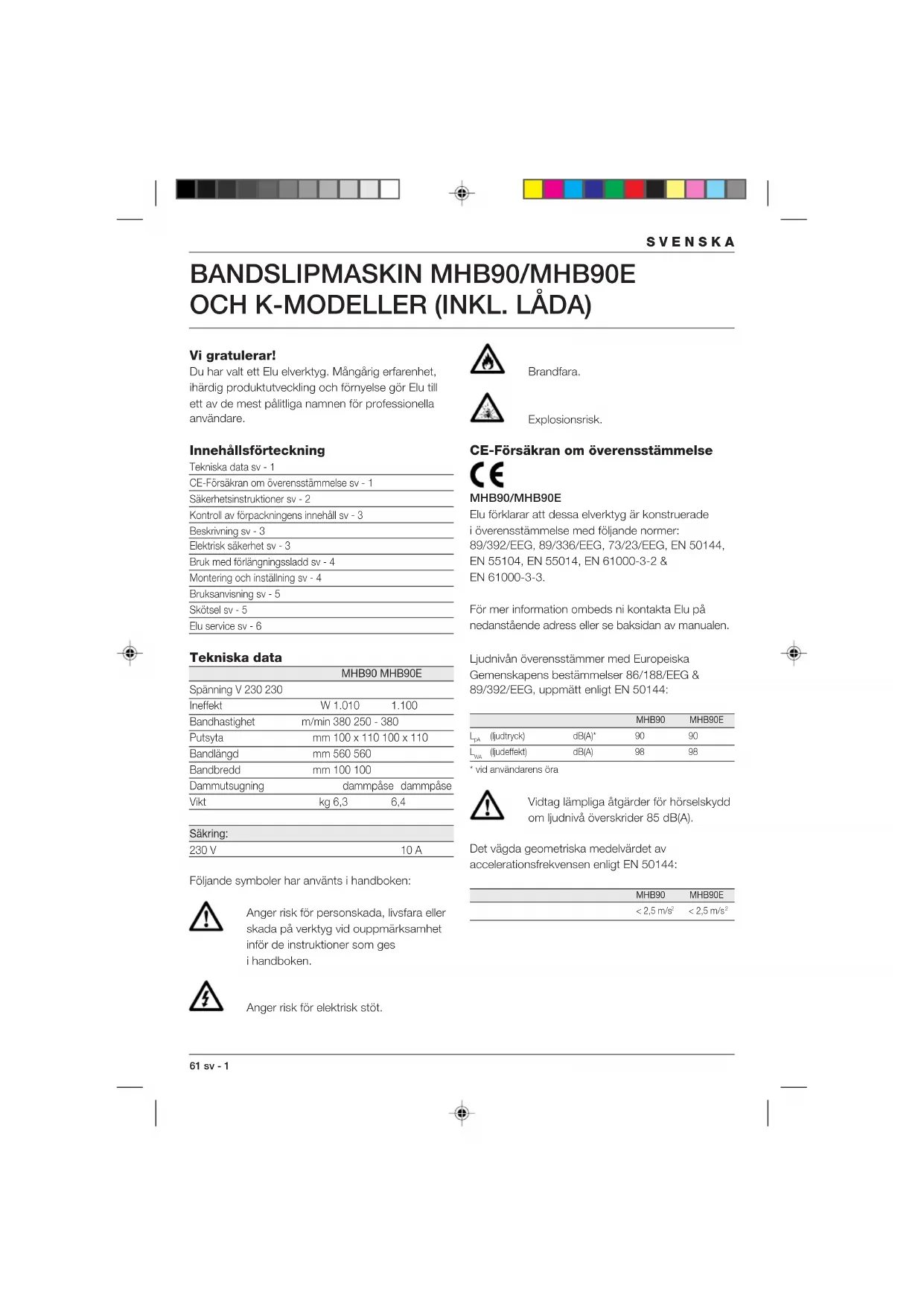

CE-Forsakran om overensstammelse

MHB90/MHB90E

Elu forklarar att dessa elverktyg ar konstruerade i overensstammelse med foljande nomer: 89/392/EEG, 89/336/EEG, 73/23/EEG, EN 50144, EN 55104, EN 55014, EN 61000-3-2 & EN 61000-3-3.

För mer information ombeds ni kontakta Elu pa nedanstäende adress aller se baksidan av manualen.

Ljudnivan overensstammer med Europeiska Gemenskapens bestammelser 86/188/EEG & 89/392/EEG, uppmatt enligt EN 50144:

		MHB90	MHB90E
LpA	(ludtryck)	dB(A)*	90
LwA	(ludeffekt)	dB(A)	98

*vić användarens ora

Vidtag lampliga atgarden for horselskydd on Ijudniva overskrider 85 dB(A).

Det vögda geometriska medelvärdet av accelerationsfrekvensen,enlig EN 50144:

	MHB90	MHB90E
	< 2,5 m/s2	< 2,5 m/s2

SVENSKA

Innan Du borjar anecdva maskinen, tag nagra minuter i ansprak for att lasaigenom braupsanvisingen. Spara braupsanvisingen laftillgangligt, sa att alla som anvander maskinen har tillgang till braupsanvisingen. Forutom nedanstende instruktioner, folj alltid Arbetarskyddsstyrelsens regler.

WARNING!

När man använder elverktyg skall dessa grundläggande sakerhetsinstruktioner alltid foljas for att minska risken for elektriska stötar, personskada och brand.

1 Använd hörsselydd

Ljudnivan vid bearbetning av olika material kan variera, ibland overstiger niven 85 dB(A).For att skydda Dig sjalv, anvand alltid horselskydd.

2 Håll arbetsområdet i ordning

Nedskrapipe ytor och arbetsbankar inbjuder till skador.

3 Tänk pá arbetsmiljöns inverkan

Utsatt inte elverktyg for regn. Anvand inte elverktyg pa fuktiga aller vata platser. Ha bra belysning over arbetsytan. Anvand inte elverktyg i narheten av lattantandliga vatskor ell gaser.

4 Skydda Dig mot elektriska stotar

Undvik kroppskontakt med jordade delar (t.ex. rör, radiatorer, spisar, kylskap). Vid extrema arbetsforhällanden (t.ex. hög fuktighet, upppomst av metalldamm osv.) kan den elektriska sakerheten ökas med koppling av en skiljetransformer erller en jordfelsbrytare.

5 Utom räckhäll for barn

Se till att verktyget och sladden forvaras utom rackhall for barn. Personer under 16 ar fär inte arbeta med verktyget pa egen hand.

6 Forvara verktyg sakert

När elverktyget inte används skall det forvaras pa att tornt, högt placerat ställe, inlåst, utom räckhäll for barn.

7 Overbelastainte elverktyg

Du arbetar bättre och säkrare inom det angiva effektsmådet.

8 Använd ratt elverktyg

Tvinga inte elverktyget att gora arabeten som ar avsedda for kraftigare verktyg. Anvand inte elverktyg for andamal de inte ar avsedda for: anvand t.ex. inte handcirkelsag for att saga av kvistar erer vedtra.

9 Kla Dig ratt

Bär inte lõst hangende kläder erller smycken.
De kan fastna i rörlga delar. Gummihandskar och halkfria skor rekommenderas vid utomhusarben.
Använd harnat om Du har langt帽子.

10 Använd skyddsglasögon

Anvand skyddsglasogon for att forhindra att damm blaser in i Dina ogon vilket kan fororsaka skada. Om mycket damm uppstar anvand även ansiktsmask.

11 Misshandla inte sladden

Bär aldrig verktyget i sladden och använd inte sladden for atta ut kontakten frän uttaget. Utsatt inte sladden for hetta, olja aller skarpa kanter.

12 Satt fast arbetsstyetck

Använd skruvtvingar eller att skrustycke for att hälla fast arbetsstycket. Det är sakråän att använda handen och Du fär bagghe handerna fria for arbetet.

13 Strack Dig inte for mycket

Se till att Du alltid har sakert fotfaste och balans.

14 Skot tillbehoren med omsorg

Häll tillbehören skarpa och rena.
Följ instruktionerna beträffande skötsel och byte av tillbehör. Kontrolera elverktygets sladd regelmässigt och fä den reparerad hos en erkänd fackverkstad om den är skadad. Kontrolera forlängningssladdar regelmässigt och byt ut dem om de är skadade. Häll handtagen torra, rena och fria frän olja och fett.

när elverktyg inte a i bruk, innan service och vid byte av verktyg sāsom sagklinga, borr och fräs.

16 Tag bort nycklar

Kontrollera alt nycklar och justerverktyg har tagits bort fran elverktyget innan det startas.

Bär inte anslutna elverktyg med fingret pa strombrytaren. Se till att strombrytaren ar franslagen nar Du ansluter stickkontakten till uttaget.

18 Förängningsladdar utomhus

Utomhus skall forlangningssladdar endast
anvandas som ar tillatna for utomhusbruk och
märka for detta.

19 Var uppmarksam

Titta pa det Du gor. Anvand sunt fornuft.
Anvand inte elverktyget nar Du ar trott.

20 Kontrollera elverktyget for skador innan Du ansluter sladden till vagguttaget

Innan fortsatt användning av elverktyget skall eventuellt skadade skyddsancordningar och andrafdefekta delar kontrolleras noggrant for att faststalla om del kommer att fungera riktigt och utfora den avsedda Funktionen. Kontrollera att de rroliga delarna fungerar oklanderigt och inte klammer, att inga delar ar brutna, att alla delar ar riktigt monterade och att andra forhallanden som kan paverka driften stammer. En skyddsancordning er annan del, som ar skadad, skall reparas elleryt as ut av en erkand fackverkstad, om ejannat anges i bruksanvisningen. Felaktiga strombrytare maste bytas hos en fackverkstad. Anvand inte elverktyget om strombrytaren inte kan kopplas till aller frän.

21 For Din personlga sakerhet

Använd endast tillbehör och tillsatser som
är rekommenderade i brauksanvisingen och
katalogerna. Använding av annat verktyg aller
tillbehör an vad som rekommenderas
i brauksanvisingen aller katalogerna kan innebärariskr for persorskada.

22 Reparation av verktyg fär endast utforas av godkänd Elu serviceverkstad

Det har verktyget motsvarar gallande sakerhetsbestammelser. For att undvika olycsfall skareparationer och elanordninger endast utforas av behorig elektromontor.

Slipning av farg

Tänk särskilt på foljande:

1 Anvand sa mycket som mojigt en dammsugare for uppsugning av dammet.
2 Var extra forsiktig nár du slipar farg som möjigtvis kan innehälla bly:

• Låt inga barn eller gravida kvinnor detrada arbetslokalen.
• Alla personer som betrader arbetslokalen maste bara en mask som ar specielt avsedd att skydda mot damm och angior fran blyfarg.
• At, drick aller rök inte i arbetslokalen.

3 Dammpartiklar och annat avfall skall kastas pa ofarligt satt.

Kontroll av forpackningens innehåll

Forpackningen innehaaller:

1 Bandslipmaskin
1 Dammpase
1 Dammutsugningsadapter (extrautrusting)
1 Slipband
1 Slipram
1 Instruktionshandbok
1 Sprangteckning

• Kontrollera defekter på verktyg, delar och tillbehör som kan ha uppstatt i samband med transport.
• Läs noga igenom handboken och förissa Dig om att Du forstär instruktionerna innan Du böjar använda maskinen.

Beskrivning (fig. A)

Din högvardiga Elu Bandslipmaskin MHB90(E) ar konstruerad for professionell slipning av tra, traprodukter och plast.

1 Strombrytare
2 Hastighetskontroll (MHB90E)
3 Lås for strömbrytare
4 Klammfjäder
5 Slipband
6 Bandcentereringsknapp
7 Dammpase
8 Dammutsugningsadapter
9 Styrhandtag

10 Rullaxel
11 Rulle
12 Klamspak

Elektrisk sakerhet

Den elektriska motom ar endast avsedd for en spanning. Kontrollera alltid att spanningen pa nätet motsvarar den spanning som finns angiven pa markplaten.

SVENSKA

Ditt elverktyg ar dubbelisolerat motsvarande EN 50144; jordledare ar saledes overflodtigt.

Ubyte av kabel aller kontakt

Tänk på sakerhetsföreskriftema nr du sca byta ut sladden eller kontakten. Enkontakt med frilagda kopparledare ar livsfarlig om den kopplas i ett spanningsforande eluttag.

Bruk med frolängningssladd

Om du behöver anecd en frolängningssladd, anecd en godkänd frolängningssladd lampad for den har apparatens stromforbrukning (se teknika data). Om du anvander en sladdvinda, vira alltid av sladden fullständigt.

Montering ochinstalling

Koppla alltid ur verktyget innan Du börjar med montering och inställning.

Byte och centering av slipbandet (fig. B & C)

Din bandslipmaskin anvander slipband 100× 570mm

Lagg maskinen pa sidan med klamspaken (12) uppat.
Drag klämspaken (12) uppat och till höger.
Avlagsna slipbandet (5).
- Placera ett nytt slipband och se till att pilen pa bandets insida pekar at samahall som pilen pa maskinen nar den ar pa samma sida av rullama.
- Skjut tillbaka klärmspaken.
- Starta maskinen och vrid bandcentreringsknappen (6) tills slipbandet loper over mitten pa rullen (11).

Slipbandet fär aldrig skjuta ut baktill Slipbandet a i linje med slipfoten (se pilar).

MHB90E - Installnng av den elektroniska

hastighetskontrollen (fig. D)

Vrid hastighetskontrollen (2) till onskat lage. En hogre siftra motsvarar en hogre bandhastigthet.

MHB90(E)K - Montering, avlagsnande och inställning av putsramen (E36052) (fig. A & E)

Avlagsna slipbandet.
Avlagsna det frambre vevskafte (13) fran slipramen (14).

• Skjut in vevskaffet i de halvrunda oppningarna i maskinen. Där sparras den av klämfjädern (4).
• Montera fingerskyddet (15) vid slipramen med skruvarna (16) och brickoma (17) enligt bilden.
• Montera slipbandet enligt ovanstäende beskrivning.
• Klicka fast den främre vevaxeln (13) i kämfdäern (4).
  Vrid knappen (18) sa att slipramens bakrevevskaftkommeniratvinkelgentemot slipbandet. Skut fast slipramen pa det bakre vevskaftet.
• Ställ in höjen på silipramen (14) med knappen (18).
• Slipramen avlagsnas i omvänd ordning.

Om slipramen inte används kan
vevskafte (13) helt enkelt vridas ett halvt
varv och lamnas kvar i maskinen.

Montering och avlagsnande av stativet (E36053) (fig. A & F)

Bandslipmaskinen kan anvandas stationiert. Stativet for stationiert bruk kan erhallas som tillvalsutrustning.

• Montera slipramen (14) enligt ovanstaende beskrivning.
  Avlagsna lasknappen (19) fran stativet.
• Placera bandslipmaskinen pa stativet (20). Styrhandtaget (9) passar in i hallet i stativet (20). den gängade spindeln (21) sticker ut ur hallet (22) i bygeln (23).
• Skruva fast lasknappen (19) på den gangade spindeln (21).
• Stativet avlågsnas i omvänd ordning.

Dammsugning

Dammpase (fig. G)

Tryck in fjaden (24) pa dammpasen (7) och slapp den mellan monteringsringarna (25).
- För effektiv dammutsugning bör dammpäsen tommas när den ar fylld till ca. en tredjedel.
- Avlagsna dammpasen, oppna blixtaset och skaka forsiktigt ut dammpasen.

Dammutsugningsadapter (E36054) (fig. E & H)

• Skruva fast dammutsugningsadaptern (8) på öppningen (26).
• Använd om möjögnt en dammsugare som fyller gällande foreskrifter gällande dammutsläpp.

Anvand vid slipning av metall aldrig end dammpase erler dammsugare utan ordentligt gnistskydd.

Slipa aldrig magnesium!

• Använd ej grovt sandpapper for slipning av ren metalltya.

Bruksanvisning

Folj alltid sakerhetsfreskriftema och tillhorsande bestammelser.
- Se till att arbetsstycket alltid ar väl fastsatt.
Tryck endast latt mot arbetsstycket.

Slipning (fig. A)

Ett styhandtag (9) ar monterat for optimal kontroll over maskinen nar den anvands utan stativ.

Borj med det grovsta slipbandet.
For bandslipmaskinen med langa, svepande rorelser.
- Kontrollera arbetet regelbundet.

Strombrytare (fig. A)

• Starta maskinen genom att trycka pää strömbrytaren (1).
• För kontinuierlig drift, tryck även paskarrknappen (3).
  For att stanna maskinen vid kontinuierlig gang, tryck pa strombrytaren och slapp den genast igen. Slapp alltid strombrytaren nar arbetet ar slUTFort och innan kontakten dras ur.

Din Återförsäljare kan ge detailjerad information om slipband.

Skötsel

Ditt Elu elverktyg har tillverkats for att, med sa lite.
underhãll som mojigt, kunna anvandas lange.

Varaktig och tillfredsstallande användning erhalles endast genom noggrann skötsel och regelbunden rengöring.

Smörjning

Ditt elverktyg behover ingen smörning.

Rengöring

Häll ventilationsöppningen ren och rengör regelboundet elverktyget med en mjuk trasa.

Töm regelbundet dammpäsen aller rengör dammutsgningsadaptem.

Förbrukade maskiner och miljön

När Din produkt ar utslitten, skydda naturen genom att inte slänga den tillsammans med vanligt avfall. Lämna den till de uppsamlingsställen som finns i DinCOMMUN erller till en Elu serviceverkstad.

Elu service

Skulle fel uppsta pa maskinen, lamna da alltid in den till en auktoriserad serviceverkstad. (Se aktuell prisista/katalog for vidare information aller kontakta Elu.)

Págrund av forskning och utveckling kan ovanstäende specifikationer andras vilket inte meddelas separat.

SVENSKA

GARANTI

30 DAGARS NOJD-KUND-GARANTI

Om du inte ar fullstandigt nojd med din Eu- products prestanda behover du endast returnera den inom 30 dagar, komplett som vid kopet, till ditt inkopsstalle erer en Eu-auktoriserad serviceverkstad for fullstandig aterbetalingller utbyte. Inkopsdatum maste pavisas.

- ETT ARS GARANTI

Om din Eu-produk inom 12 manader after inkopsdatum visar defekter pa grund av brister i material aller vid produktionen, garanterar vi att kostnadsfritt ersatta alla defekta delar uller, pa vart eget initiativ, att Gratis ersatta produkten pa villkor att:

• Produktteninte har missbrukats.
  Eventuella reparationer har utforts av auktoriserad verkstad/personal.
• Inköpsdatum kan pavisas.

For adressen till narmaste Elu-auktoriserade serviceverkstad, se aktuell katalog for vidare information uber kontakta Elu.
