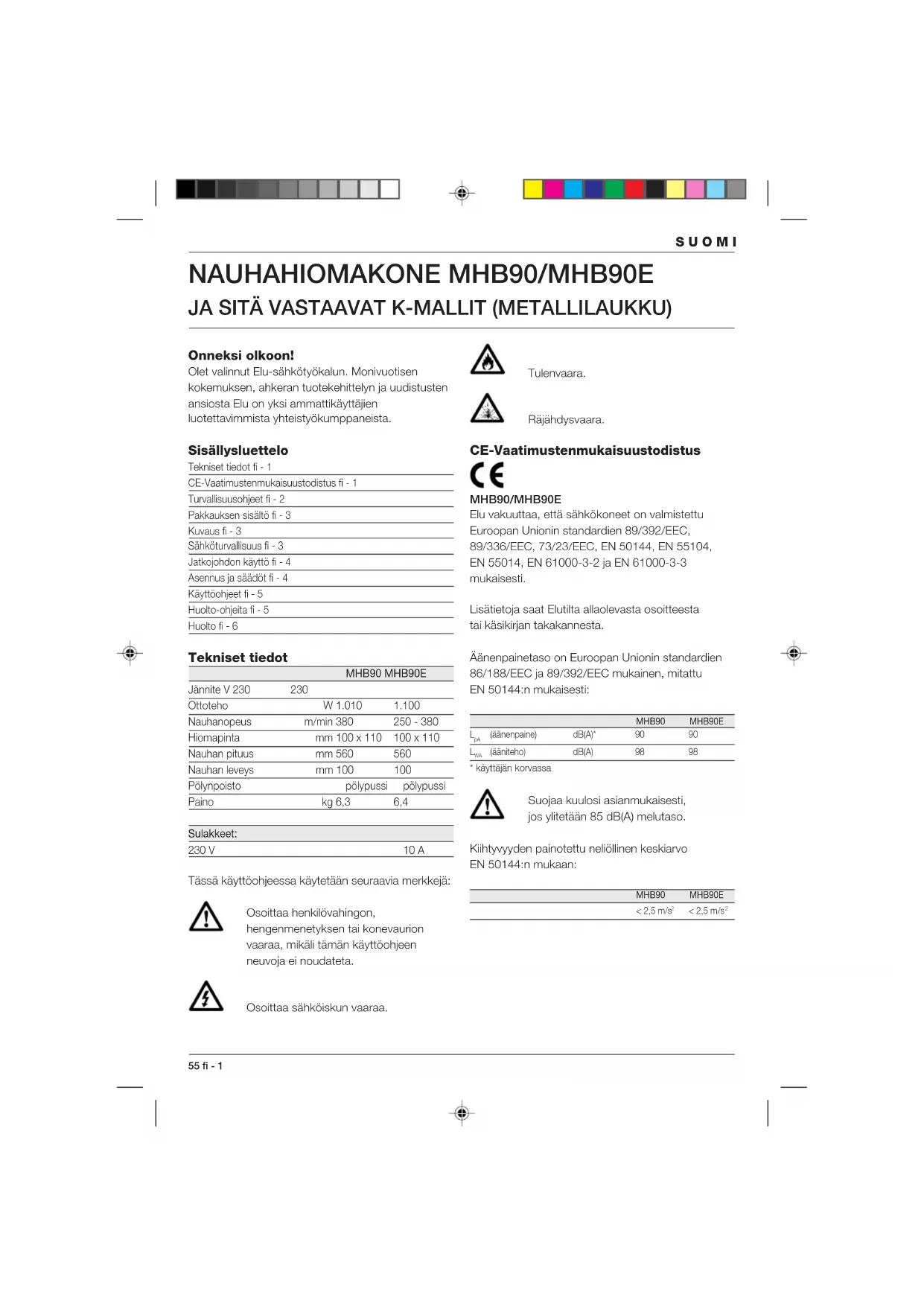

KÄYTTÖOHJE MHB90 ELU

JA SITÄ VASTAAVAT K-MALLIT (METALLILAUKKU) Onneksi olkoon! Olet valinnut Elu-sähkötyökalun. Monivuotisen kokemuksen, ahkeran tuotekehittelyn ja uudistusten ansiosta Elu on yksi ammattikäyttäjien luotettavimmista yhteistyökumppaneista. Sisällysluettelo Tekniset tiedot fi - 1 CE-Vaatimustenmukaisuustodistus fi - 1 Turvallisuusohjeet fi - 2 Pakkauksen sisältö fi - 3 Kuvaus fi - 3 Sähköturvallisuus fi - 3 Jatkojohdon käyttö fi - 4 Asennus ja säädöt fi - 4 Käyttöohjeet fi - 5 Huolto-ohjeita fi - 5 Huolto fi - 6 Tekniset tiedot

Jännite V 230 230 Ottoteho W 1.010 1.100 Nauhanopeus m/min 380 250 - 380 Hiomapinta mm 100 x 110 100 x 110 Nauhan pituus mm 560 560 Nauhan leveys mm 100 100 Pölynpoisto pölypussi pölypussi Paino kg 6,3 6,4 Sulakkeet: 230 V 10 A Tässä käyttöohjeessa käytetään seuraavia merkkejä: Osoittaa henkilövahingon, hengenmenetyksen tai konevaurion vaaraa, mikäli tämän käyttöohjeen neuvoja ei noudateta. Osoittaa sähköiskun vaaraa. Tulenvaara. Räjähdysvaara. CE-Vaatimustenmukaisuustodistus

Elu vakuuttaa, että sähkökoneet on valmistettu Euroopan Unionin standardien 89/392/EEC, 89/336/EEC, 73/23/EEC, EN 50144, EN 55104, EN 55014, EN 61000-3-2 ja EN 61000-3-3 mukaisesti. Lisätietoja saat Elutilta allaolevasta osoitteesta tai käsikirjan takakannesta. Äänenpainetaso on Euroopan Unionin standardien 86/188/EEC ja 89/392/EEC mukainen, mitattu EN 50144:n mukaisesti:

(äänenpaine) dB(A)* 90 90

(ääniteho) dB(A) 98 98* käyttäjän korvassa Suojaa kuulosi asianmukaisesti, jos ylitetään 85 dB(A) melutaso. Kiihtyvyyden painotettu neliöllinen keskiarvo EN 50144:n mukaan: MHB90 MHB90E< 2,5 m/s < 2,5 m/s 2fi - 2 56 SUOMI Director Engineering and Product Development Horst Großmann Elu International, Richard-Klinger-Straße 40, D-65510, Idstein, Saksa Turvallisuusohjeet Lue käyttöohje huolellisesti ennen koneen käyttöönottoa. Säilytä käyttöohje kaikkien koneen käyttäjien ulottuvilla. Näiden ohjeiden lisäksi tulee aina seurata työsuojeluviranomaisten ohjeita. VAROITUS! Sähköiskujen, loukkaantumisten ja palovaaran ehkäisemiseksi on noudatettava seuraavia perusturvallisuustoimenpiteitä. 1 Käytä kuulosuojaimia Eri materiaaleja työstettäessä melutaso saattaa vaihdella ja kohota ajoittain yli 85 dB(A) rajan. Suojaa itsesi ja käytä aina kuulosuojaimia. 2 Pidä työskentelyalue järjestyksessä Epäjärjestys tuo mukanaan onnettomuusvaaran. 3 Ajattele työskentelyalueen vaikutusta työhösi Älä vie sähkötyökalua ulos sateeseen. Älä käytä sitä kosteissa tai märissä tiloissa. Järjestä työalueelle hyvä valaistus. Älä käytä sähkötyökaluja palavien nesteiden tai kaasujen läheisyydessä. 4 Suojaudu sähköiskuilta Vältä kosketusta sähköä johtaviin esineisiin, kuten putkiin, pattereihin, liesiin tai jääkaappeihin. 5 Varjeltava lapsilta Älä päästä lapsia työkalun tai jatkojohdon läheisyyteen. Alle 16-vuotiaat tarvitsevat valvontaa. 6 Säilytä työkalua oikein Kun et käytä työkalua, säilytä sitä kuivassa paikassa. Huolehdi siitä, että säilytyspaikka on lukittu ja niin korkealla, etteivät lapset ylety sinne. 7 Älä ylikuormita sähkötyökalua Liiallisen leikkausvoiman käyttö tai liian suuri työkappaleen syöttönopeus voi ylikuormittaa koneen. Kone toimii paremmin ja turvallisemmin sille suunnitellulla suoritusalueella. 8 Valitse oikea sähkötyökalu Ohjekirjassa on selvitetty laitteen oikea käyttötarkoitus. Ota epävarmoissa tapauksissa yhteys Elun edustajaan. Laitteen tai siihen liitetyn lisälaitteen käyttö ohjekirjan suositusten vastaisesti voi aiheuttaa henkilövahinkoja. Esim. älä sahaa käsipyörösahalla oksia tai polttopuita. 9 Pukeudu asianmukaisesti Älä käytä liian väljiä vaatteita tai koruja. Ne voivat tarttua liikkuviin osiin. Käytä ulkona työskennellessäsi kumihansikkaita ja liukumattomia kenkiä. Jos sinulla on pitkät hiukset, käytä hiusverkkoa. 10 Käytä suojalaseja Käytä suojalaseja, etteivät lastut työstettäessä pääse vahingoittamaan silmiä. Mikäli työstettäessä syntyy paljon pölyä, käytä kasvosuojaa. 11 Huolehdi sähköjohdon kunnosta Älä koskaan kanna konetta liitäntäjohdosta äläkä irrota pistoketta seinästä vetämällä johdosta. Suojaa liitäntäjohto kuumuudelta, öljyltä ja teräviltä reunoilta. 12 Kiinnitä työkappale oikein Tarkista aina, että työkappale on kiinnitetty kunnolla. 13 Älä kurottele Seiso aina tukevasti ja tasapainossa. 14 Hoida työkalua huolella Pidä työkalu puhtaana ja terät terävinä. Noudata työkalun huolto-ohjeita sekä terän/työkalun vaihto-ohjeita. Tarkista liitäntäjohdon kunto säännöllisesti ja anna alan ammattilaisen vaihtaa se tarvittaessa uuteen. Tarkista myös jatkojohto säännöllisesti ja uusi se tarvittaessa. Pidä työkalun kädensijat kuivina ja puhtaina öljystä ja rasvasta. 15 Ota pistoke pois pistorasiasta Irrota pistoke aina pistorasiasta, kun kone ei ole käytössä, kun huollat sitä tai kun vaihdat koneeseen esim. sahan-, poran- tai jyrsinterää. 16 Poista avaimet Poista säätöavaimet ja asennustyökalut koneesta ennen kuin käynnistät sen. 17 Vältä tahatonta käynnistämistä Älä kanna konetta sormet virtakytkimellä koneen ollessa kytkettynä sähköverkkoon. Tarkista, että virtakytkin on pois päältä kun laitat pistokkeen pistorasiaan.SUOMI 57 fi - 3 18 Jatkojohdot ulkokäytössä Ulkona työskenneltäessä tulee aina käyttää ulkokäyttöön valmistettuja ja siten merkittyjä jatkojohtoja. 19 Ole tarkkaavainen Keskity työhösi. Käytä tervettä järkeä. Älä käytä sähkötyökalua, kun olet väsynyt. 20 Tarkista, että sähkötyökalu on kunnossa ennen kuin laitat johdon pistorasiaan Ennen kuin otat koneen käyttöön, tarkista turvalaitteet ja kaikki koneen osat. Näin varmistat, että kone toimii sille asetettujen vaatimusten mukaisesti. Tarkista, että liikkuvat osat toimivat moitteettomasti ja että kaikki osat ovat kunnossa ja oikein asennetut. Tarkista myös, että kaikki muut käyttöön mahdollisesti vaikuttavat tekijät ovat kunnossa. Vika suojausjärjestelmässä tai viallinen osa tulee korjata tai vaihtaa valtuutetussa ammattiliikkeessä, mikäli käyttöohjeissa ei toisin mainita. Viallinen virtakytkin tulee vaihtaa alan ammattiliikkeessä. Älä käytä sähkötyökalua, mikäli virtakytkin ei toimi kunnolla. 21 Turvallisuudeksi Käytä vain käyttöohjeessa ja tuotekuvastossa suositeltuja lisävarusteita ja -laitteita. Jonkin muun laitteen käyttö voi aiheuttaa onnettomuuden. 22 Korjauta koneesi Elun valtuuttamalla huoltokorjaamolla Tämä sähkötyökalu on asiaankuuluvien turvallisuusmääräysten mukainen. Turvallisuussyistä vain valtuutetut ammattilaiset saavat huoltaa sähkölaitteita. Maalin hionta Noudata maalin hionnalle asetettuja määräyksiä. Kiinnitä erityistä huomiota seuraaviin asioihin: 1 Käytä pölynimuria pölynpoistoon aina, kun se on mahdollista. 2 Toimi erityisen varovaisesti, kun hiot maalia, joka saattaa olla lyijypohjaista:

• Estä lasten ja raskaana olevien naisten pääsy työskentelypaikalle.

• Kaikkien työmaalla olevien henkilöiden on käytettävä erityisesti lyijymaaleja ja -pölyjä varten suunniteltua hengityssuojainta.

• Syöminen, juominen ja tupakanpoltto työmaalla on kielletty. 3 Hävitä hiomapöly ja kaikki muut irtojätteet turvallisesti. Pakkauksen sisältö Pakkaus sisältää: 1 Nauhahiomakone 1 Pölypussi 1 Pölynpoiston sovitin (lisävaruste) 1 Hiomanauhat 1 Hiomakehys (vain K-mallit) 1 Käyttöohje 1 Hajoituskuva

• Tarkista etteivät kone, sen osat tai lisävarusteet ole vioittuneet kuljetuksen aikana.

• Lue tämä käyttöohje huolellisesti ennen koneen käyttöönottoa. Kuvaus (kuva A) Tämä Elu:in suorituskykyinen nauhahiomakone MHB90(E) on suunniteltu ammattimaiseen puun, puujalosteiden ja muovin hiontaan. 1 Virrankatkaisija 2 Nopeudensäädin (MHB90E) 3 Lukitusnuppi 4 Puristusjousi 5 Hiomanauha 6 Nauhan keskitysnuppi 7 Pölypussi 8 Pölynpoiston sovitin 9 Ohjauskahva 10 Rullan kara 11 Rulla 12 Puristusvipu Sähköturvallisuus Sähkömoottori on suunniteltu käytettäväksi vain yhdellä jännitteellä. Tarkista aina, että virtalähde vastaa arvokilvessä ilmoitettua jännitettä. Elu-koneesi on kaksoiseristetty EN 50144:n mukaisesti; siksi ei tarvita maadoitusjohtoa. Kaapelin tai pistotulpan vaihto Kun vaihdat kaapelin tai pistotulpan, hävitä se turvallisesti. Pistoke, jossa on paljaita johtimia, on vaarallinen kiinnitettynä jännitteiseen pistorasiaan.fi - 4 58 SUOMI Jatkojohdon käyttö Jos jatkojohtoa tarvitaan, käytä tämän laitteen vaatimuksiin sopivaa (katso arvokilven tiedot) suojamaadoitettua kaapelia. Jos käytät kaapelikelaa, keri kaapeli aina täysin auki. Asennus ja säädöt Vedä pistokytkin pistorasiasta aina ennen asennusta. Hiomanauhan vaihtaminen ja keskittäminen (kuva B & C) Nauhahiomakoneeseesi sopivat 100 x 570 mm:n hiomanauhat.

• Aseta työkalu kyljelleen puristusvipu (12) ylöspäin.

• Vedä puristusvipua (12) ylöspäin ja oikealle.

• Irrota hiomanauha (5).

• Aseta uusi hiomanauha ja varmista, että nauhan sisäpuolella oleva nuoli osoittaa samaan suuntaan kuin koneen rullassa samalla puolella oleva nuoli.

• Työnnä puristusvipu takaisin kiinni.

• Kytke kone päälle ja käännä nauhan keskitysnuppia (6), kunnes hiomanauha on rullan keskellä (11). Hiomanauha ei saa koskaan ylittää takareunaa! Hiomanauha tasassa hiottavaan pintaan nähden. MHB90E - Elektronisen nopeudensäädön valinnan asetus (kuva D)

• Kierrä nopeudensäädintä (2) haluttuun asentoon. Mitä suurempi numero on näkyvissä, sitä suurempi hiomahauhan nopeus on. MHB90(E)K - Hiomakehyksen asentaminen, poisto ja säätö (E36052) (kuva A & E)

• Irrota etumainen kampi (13) hiomakehyksestä (14).

• Työnnä kampi puoliympyrän muotoisiin pidikkeisiin, joissa se pysyy paikallaan puristusjousen (4) avulla.

• Asenna sormisuojus (15) hiomakehykseen ruuvien (16) ja aluslaattojen (17) avulla kuvan mukaisesti.

• Asenna hiomanauha yllä mainitun ohjeen mukaisesti.

• Napsauta etumainen kampi (13) puristusjouseen (4).

• Pyöritä nuppia (18) asettaaksesi hiomakehyksen takimmaisen kammen oikeaan kulmaan hiomanauhaan nähden. Työnnä hiomakehys takimmaiseen kampeen.

• Säädä hiomakehyksen (14) korkeus nupin (18) avulla.

• Toimi vastakkaisessa järjestyksessä, kun haluat irrottaa hiomakehyksen. Ellet käytä hiomakehystä, voit pyörittää kampea (13) neljänneskierroksen verran vasemmalle. Kiinteän telineen asennus ja irrotus (E36053) (kuva A & F) Voit käyttää nauhahiomakonetta myös kiinteästi paikalleen asennettuna. Kiinnitysteline on saatavana lisävarusteena.

• Asenna hiomakehys (14) yllä annettujen ohjeiden mukaisesti.

• Irrota kiinteän telineen väännin (19).

• Aseta nauhahiomakone kiinteään telineeseen (20). Ohjauskahva (9) kohdistetaan kiinteän telineen (20) reikään. Kierretappi (21) työntyy reiästä (22) kiinnittimeen (23).

• Kierrä väännin (19) kierretappiin (21).

• Kun haluat irrottaa kiinteän telineen, toimi vastakkaisessa järjestyksessä. Pölyn poisto Pölypussi (kuva G)

• Purista pölypussin (7) jousta (24) ja irrota pussi kiinnitysrenkaista (25).

• Jotta pölynpoisto olisi mahdollisimman tehokasta, tyhjennä pölypussi, kun noin kolmasosa pussista on täyttynyt.

• Irrota pölypussi, avaa vetoketju ja tyhjennä pölypussi. Pölynpoistoliitin (E36054) (kuva E & H)

• Ruuvaa pölynpoistoliitin (8) pölynpoistoliitäntään (26).

• Käytä aina kun voit purunpoistoimuria, joka on puun sahaamiseen liittyvien lastunpoiston direktiivien mukainen.SUOMI 59 fi - 5 Älä käytä pölypussia tai pölynimuria ilman kunnollista kipinäsuojusta, kun hiot metallia. Älä hio magnesiumia!

• Älä käytä karkeaa hiomapaperia puhdasmetallipinnoilla. Käyttöohjeet

• Noudata aina turvallisuusohjeita ja voimassa olevia sääntöjä.

• Varmista että kaikki hiottavat materiaalit ovat turvallisesti paikallaan.

• Käytä vain vähän voimaa työstäessäsi kappaletta. Hiominen (kuva A) Koneessa on ohjauskahva (9), jotta nauhahiomakoneen käyttö ilman kiinteää telinettä olisi mahdollisimman helppoa.

• Tarkista hiomatulos tihein väliajoin. Virran kytkeminen päälle/pois päältä (kuva A)

• Kytkeminen päälle: paina virtakytkintä (1).

• Jatkuva toiminta: paina myös lukituspainiketta (3).

• Halutessasi pysäyttää koneen jatkuvasta käynnistä paina kytkintä lyhyesti ja vapauta se. Katkaise aina virta työkalusta kun olet lopettanut työskentelyn ja ennen kuin poistat pistokkeen pistorasiasta. Jälleenmyyjältäsi saat myös yksityiskohtaista tietoa hiomanauhoista. Huolto-ohjeita Elu-sähkötyökalusi on suunniteltu käytettäväksi pitkän aikaa mahdollisimman vähällä huollolla. Asianmukainen käyttö ja säännönmukainen puhdistus takaavat laitteen jatkuvan toiminnan. Voitelu Sähkötyökalusi ei tarvitse lisävoitelua. Puhdistus Pidä tuuletusaukot puhtaina ja puhdista runko säännöllisesti pehmeällä rievulla. Tyhjennä pölypussi tai puhdista pölynpoistoliitin säännöllisesti. Koneen ympäristöystävällinen hävitys Kun koneesi on käytetty loppuun, älä heitä sitä tavallisten roskien mukana pois, vaan vie se paikkakuntasi kierrätyskeskukseen tai jätä valtuutettuun Elun huoltopisteeseen, jossa se hävitetään ympäristöystävällisellä tavalla. Huolto Mikäli koneeseen tulee vikaa, jätä se aina Elun valtuuttamaan huoltopisteeseen korjattavaksi. (Tietoja saat uusimmasta tuoteluettelostamme/ hinnastostamme tai ota yhteyttä Eluun.) Jatkuvan tuotekehittelyn seurauksena nämä tiedot saattavat muuttua. Niistä emme ilmoita erikseen.TAKUU

• 30 PÄIVÄN TYYTYVÄISYYSTAKUU • Jos et ole täysin tyytyväinen Elu-työkaluusi, palauta se myyjälle tai valtuutettuun Elu- huoltopisteeseen 30 päivän sisällä ostopäivästä, niin saat rahasi takaisin tai vaihtokoneen. Tuote on palautettava täydellisenä ja ostokuitti on esitettävä.

• YHDEN VUODEN TAKUU • Jos Elu-tuotteesi menee epäkuntoon materiaali tai valmistusvikojen takia 12 kuukauden sisällä ostopäivästä, vaihdamme vioittuneet osat uusiin tai vaihdamme koko yksikön ilmaiseksi edellyttäen, että:

• Tuotetta ei ole käytetty väärin.

• Valtuuttamattomat henkilöt eivät ole yrittäneet korjata sitä.

• Päiväyksellä varustettu ostokuitti esitetään. Lähimmän Elu-myyjäsi tai valtuutetun Elu- huoltopisteen osoitteen saat voimassaolevasta tuoteluettelosta tai ottamalla yhteyttä Eluun. fi - 6 60 SUOMI61 sv - 1 SVENSKA
