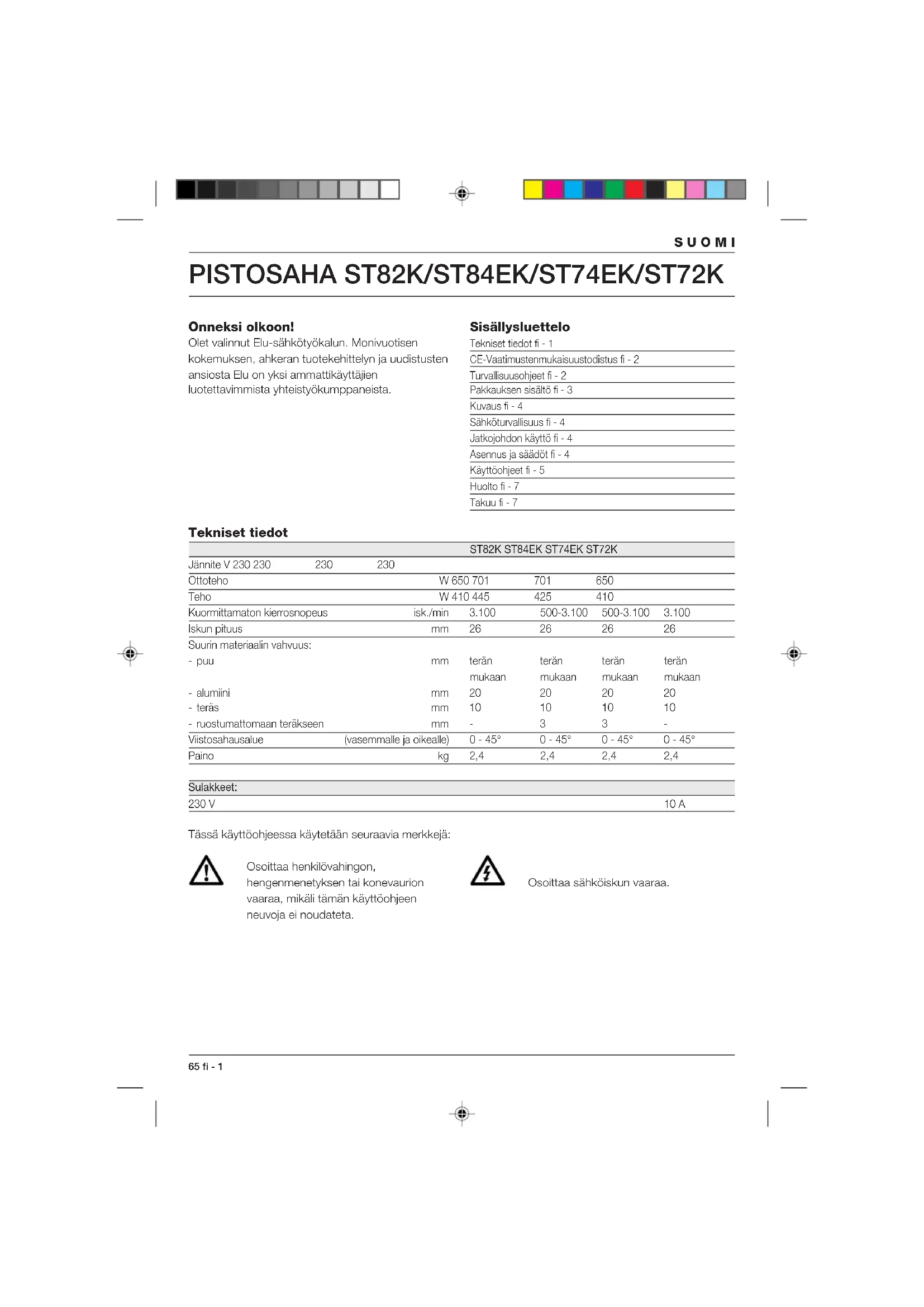

KÄYTTÖOHJE ST74EK ELU

Olet valinnut Elu-sähkötyökalun. Monivuotisen kokemuksen, ahkeran tuotekehittelyn ja uudistusten ansiosta Elu on yksi ammattikäyttäjien luotettavimmista yhteistyökumppaneista.

Sisällysluettelo

Tekniset tiedot fi - 1

CE-Vaatimustenmukaisuustodistus fi - 2

Turvallisuusohjeet fi - 2

Pakkauksen sisältö fi - 3

Kuvaus fi - 4

Sähköturvallisuus fi - 4

Jatkojohdon käyttö fi - 4

Asennus ja säädöt fi - 4

Käyttöohjeet fi - 5

Huolto fi - 7

Takuu fi - 7

Tekniset tiedot

ST82K ST84EK ST74EK ST72K
Jännite V 230 230	230	230
Ottoteho			W 650 701	701	650
Teho			W 410 445	425	410
Kuormittamaton kierrosnopeus			isk./min	3.100	500-3.100	500-3.100
Iskun pituus			mm	26	26	26
Suurin materiaalin vahvuus:
- puu			mm	terän	terän	terän
				mukaan	mukaan	mukaan
- alumiini			mm	20	20	20
- teräs			mm	10	10	10
- ruostumattomaan teräkseen			mm	-	3	-
Viistosahausalue		(vasemmalle ja oikealle)		0 - 45°	0 - 45°	0 - 45°
Paino			kg	2,4	2,4	2,4
Sulakkeet:
230 V						10 A

Tässä käyttöohjeessa käytetään seuraavia merkkejä:

Osoittaa henkilövahingon, hengenmenetyksen tai konevaurion vaaraa, mikäli tämän käyttöohjeen neuvoja ei noudateta.

Osoittaa sähköiskun vaaraa.

SUOMI

CE-Vaatimustenmukaisuustodistus

ST82K/ST84EK/ST74EK/ST72K

Elu vakuuttaa, että sähkökoneet on valmistettu Euroopan Unionin standardien 98/37/EEC, 89/336/EEC, 73/23/EEC, EN 50144, EN 55014-2, EN 55014, EN 61000-3-2 ja EN 61000-3-3 mukaisesti.

Lisätietoja saat Elulta allaolevasta osoitteesta tai käsikirjan takakannesta.

Äänenpainetaso on Euroopan Unionin standardien 86/188/EEC ja 98/37/EEC mukainen, mitattu EN 50144:n mukaisesti:

ST82K ST84EK

ST74EK ST72K

L_ca (äänenpaine) dB(A)* 93 93

L_va (äänitehc) dB(A) 101 101

* käyttäjän korvassa

Suojaa kuulosi asianmukaisesti, jos ylitetään 85 dB(A) melutaso.

Kiihtyvyyden painotettu neliöllinen keskiarvo EN 50144:n mukaan:

ST82K ST84EK ST74EK ST72K

<2,5 m/s^2 <2,5 m/s^2 <2,5 m/s^2 <2,5 m/s^2

Lue käyttöohje huolellisesti ennen koneen käyttöönottoa. Säilytä käyttöohje kaikkien koneen käyttäjien ulottuvilla.

Näiden ohjeiden lisäksi tulee aina seurata työsuojeluviranomaisten ohjeita.

VAROITUS!

Sähköiskujen, loukkaantumisten ja palovaaran ehkäisemiseksi on noudatettava seuraavia perusturvallisuustoimenpiteitä.

1 Käytä kuulosuojaimia

Eri materiaaleja työstettäessä melutaso saattaa vaihdella ja kohota ajoittain yli 85 dB(A) rajan. Suojaa itsesi ja käytä aina kuulosuojaimia.

2 Pidä työskentelyalue järjestyksessä

Epäjärjestys tuo mukanaan onnettomuusvaaran.

3 Ajattele työskentelyalueen vaikutusta työhösi Älä vie sähkötyökalua ulos sateeseen. Älä käytä sitä kosteissa tai märissä tiloissa. Järjestä työalueelle hyvä valaistus. Älä käytä sähkötyökaluja palavien nesteiden tai kaasujen läheisyydessä.

4 Suojaudu sähköiskuilta

Vältä kosketusta sähköä johtaviin esineisiin, kuten putkiin, pattereihin, liesiin tai jääkaappeihin.

5 Varjeltava lapsilta

Älä päästä lapsia työkalun tai jatkojohdon läheisyyteen. Alle 16-vuotiaat tarvitsevat valvontaa.

6 Säilytä työkalua oikein

Kun et käytä työkalua, säilytä sitä kuivassa paikassa. Huolehdi siitä, että säilytyspaikka on lukittu ja niin korkealla, etteivät lapset ylety sinne.

7 Älä ylikuormita sähkötyökalua

Liallisen leikkausvoiman käyttö tai liian suuri työkappaleen syöttönopeus voi ylikuormittaa koneen. Kone toimii paremmin ja turvallisemmin sille suunnitellulla suoritusalueella.

8 Valitse oikea sähkötyökalu

Ohjekirjassa on selvitetty laitteen oikea käyttötarkoitus. Ota epävarmoissa tapauksissa yhteys edustajaan.

Laitteen tai siihen liitetyn lisälaitteen käyttö ohjekirjan suositusten vastaisesti voi aiheuttaa henkilövahinkoja. Esim. älä sahaa käsipyörösahalla oksia tai polttopuita.

9 Pukeudu asianmukaisesti

Älä käytä liian väljiä vaatteita tai koruja. Ne voivat tarttua liikkuviin osiin. Käytä ulkona työskennellessäsi kumihansikkaita ja liukumattomia kenkiä. Jos sinulla on pitkät hiukset, käytä hiusverkkoa.

10 Käytä suojalaseja

Käytä suojalaseja, etteivät lastut työstettäessä pääse vahingoittamaan silmiä. Mikäli työstettäessä syntyy paljon pölyä, käytä kasvosuojaa.

11 Huolehdi sähköjohdon kunnosta

Älä koskaan kanna konetta liitäntäjohdosta äläkä irrota pistoketta seinästä vetämällä johdosta. Suojaa liitäntäjohto kuumuudelta, öljyltä ja teräviltä reunoilta.

12 Kiinnitä työkappale oikein

Tarkista aina, että työkappale on kiinnitetty kunnolla.

13 Älä kurottele

Seiso aina tukevasti ja tasapainossa.

14 Hoida työkalua huolella

Pidä työkalu puhtaana ja terät terävinä. Noudata työkalun huolto-ohjeita sekä terän/ työkalun vaihto-ohjeita.

Tarkista liitäntäjohdon kunto säännöllisesti ja anna alan ammattilaisen vaihtaa se tarvittaessa uuteen. Tarkista myös jatkojohto säännöllisesti ja uusi se tarvittaessa.

Pidä työkalun kädensijat kuivina ja puhtaina öljystä ja rasvasta.

15 Ota pistoke pois pistorasiasta

Irrota pistoke aina pistorasiasta, kun kone ei ole käytössä, kun huollat sitä tai kun vaihdat koneeseen esim. sahan-, poran- tai jyrsinterää.

16 Poista avaimet

Poista säätöavaimet ja asennustyökalut koneesta ennen kuin käynnistät sen.

17 Vältä tahatonta käynnistämistä

Älä kanna konetta sormet virtakytkimellä koneen ollessa kytkettynä sähköverkkoon. Tarkista, että virtakytkin on pois päältä kun laitat pistokkeen pistorasiaan.

18 Jatkojohdot ulkokäytössä

Ulkona työskenneltäessä tulee aina käyttää ulkokäyttöön valmistettuja ja siten merkittyjä jatkojohtoja.

19 Ole tarkkaavainen

Keskity työhösi. Käytä tervettä järkeä. Älä käytä sähkötyökalua, kun olet väsynyt.

20 Tarkista, että sähkötyökalu on kunnossa ennen kuin laitat johdon pistorasiaan

Ennen kuin otat koneen käyttöön, tarkista turvalaitteet ja kaikki koneen osat. Näin varmistat, että kone toimii sille asetettujen vaatimusten mukaisesti. Tarkista, että liikkuvat osat toimivat moitteettomasti ja että kaikki osat ovat kunnossa ja oikein asennetut. Tarkista myös, että kaikki muut käyttöön mahdollisesti vaikuttavat tekijät ovat kunnossa. Vika suojausjärjestelmässä tai viallinen osa tulee korjata tai vaihtaa valtuutetussa ammattiliikkeessä, mikäli käyttöohjeissa ei toisin mainita. Viallinen virtakytkin tulee vaihtaa alan ammattiliikkeessä. Älä käytä sähkötyökalua, mikäli virtakytkin ei toimi kunnolla.

21 Turvallisuudeksi

Käytä vain käyttöohjeessa ja tuotekuvastossa suositeltuja lisävarusteita ja -laitteita. Jonkin muun laitteen käyttö voi aiheuttaa onnettomuuden.

22 Korjauta koneesi Elun valtuuttamalla huoltokorjaamolla

Tämä sähkötyökalu on asiaankuuluvien turvallisuusmääräysten mukainen. Turvallisuussyistä vain valtuutetut ammattilaiset saavat huoltaa sähkölaitteita.

Pakkauksen sisältö

Pakkaus sisältää:

1 Pistosaha
3 Terä
1 Repimissuoja
1 Pölynpoistoliitin
1 Suojalevy (ST84EK/ST74EK)
2 Kuusiokoloavainta (ST82K/ST72K)
1 Kuusiokoloavain (ST84EK/ST74EK)
1 Laukku
1 Käyttöohje
1 Hajoituskuva

• Tarkista etteivät kone, sen osat tai lisävarusteet ole vioittuneet kuljetuksen aikana.
• Lue tämä käyttöohje huolellisesti ennen koneen käyttöönottoa.

SUOMI

Kuvaus (kuva A)

Pistosaha on suunniteltu ammattimaiseen puun, teräksen, alumiinin, PVC:n ja keraamisten materiaalien sahaukseen.

1 Virtakytkin
2 Portaaton nopeudensäätökytkin (ST84EK/ST74EK)
3 Lukitusnappi (ST84EK/ST82K)
3 Moottorin suojus (ST74EK/ST72K)
4 Heiluriliikkeen valitsin
5 Pölynpoistoliitin
6 Sahausjalka
7 Tukirulla
8 Purunpoistosuojus
9 Teränpidin
10 Säätövipu sahanpurupuhallinta varten
11 Pyörivä kahva (ST84EK/ST74EK)

Sähköturvallisuus

Sähkömoottori on suunniteltu käytettäväksi vain yhdellä jännitteellä. Tarkista aina, että virtalähde vastaa arvokilvessä ilmoitettua jännitettä.

Elu-koneesi on kaksoiseristetty EN 50144:n mukaisesti; siksi ei tarvita maadoitusjohtoa.

Kaapelin tai pistotulpan vaihto

Kun vaihdat kaapelin tai pistotulpan, hävitä se turvallisesti. Pistoke, jossa on paljaita johtimia, on vaarallinen kiinnitettynä jännitteiseen pistorasiaan.

Jatkojohdon käyttö

Jos jatkojohtoa tarvitaan, käytä tämän laitteen vaatimuksiin sopivaa (katso arvokilven tiedot) suojamaadoitettua kaapelia. Minimijohdinkoko on 1,5 mm². Jos käytät kaapelikelaa, keri kaapeli aina täysin auki.

Asennus ja säädöt

Vedä pistokytkin pistorasiasta aina ennen asennusta.

Sahanterän asentaminen ja poisto

ST82K/ST72K - (kuva B)

Elu-järjestelmän perinteet takaavat, että sahanterien vaihto sujuu helposti työkalun mukana toimitettavan kuusiokoloavaimen avulla.

• Siirrä sahanterää ylös tai alas, kunnes terän pidikkeen (9) kiristysruuvi (12) tulee näkyviin.
• Löysää terän pidikkeen (9) ruuvia työkalun mukana toimitettavalla kuusiokoloavaimella (13).
• Asenna tai poista sahanterä ohjaamalla terän selkäpuoli ohjaustelan uraan.

ST84EK/ST74EK - (kuva A & C)

Elun avaimeton järjestelmä takaa, että terän vaihto sujuu helposti ja nopeasti ilman työkaluja.

• Vedä pyörivä kahva (11) kokonaan ylös ja kierrä kahvaa vastapäivään.
• Asenna sahanterä terän pidikkeeseen (9) ohjaamalla terän selkäpuoli ohjaustelan (7) uraan.
• Käännä pyörivää kahvaa (11) myötäpäivään, kunnes se lukittuu naksahtaen.
  • Paina kahva kokonaan alas.
• Kun haluat poistaa sahanterän, toimi päinvastaisessa järjestyksessä.

Viistosahauskulman säätö (kuva D)

Säädettävän sahausjalan (6) avulla on mahdollista sahata viistekulmia sekä oikealle että vasemmalle 45°:een saakka. Esisäädetyt asennot ovat: 0° ja 45°.

• Löysää ruuvia (14) kuusiokoloavaimen (13) avulla.
• Liu'uta jalustaa (6) poispäin sahanterästä.
• Kallista jalustaa ja aseta viistekulma haluamaksesi asteikon avulla.
• Esisäädettyjen kulmien väliset kulmat: kiristä hieman ruuvia (14) kuusiokoloavaimella (13).
• Hienosäädä viistekulma kohdalleen ja kiristä ruuvi (14).
• Lukitaksesi kulmat 0° ja 45° vie jalusta takaisin etuasentoon.

Sahanpurupuhaltimen säätäminen (kuva A)

Sahanpurupuhallin puhaltaa säädettävän ilmavirran sahanterään, jolloin työstettävä kappale pysyy puhtaana sahanpurusta sahauksen aikana.

- Säädä sahanpurupuhallinta vivun (10) avulla.

Vivussa on kolme asentoa:

Hiljainen

Metallien sahaukseen jäähdytys- ja voiteluaineita sekä pölynpoistoa käyttäen.

Keskiasento

Puun tms. sahaukseen pienillä nopeuksilla.

Voimakas

Puun tms. sahaukseen suurilla nopeuksilla.

Pölynpoistoliittimen asennus (kuva E)

• Sovita pölynpoistoliitin (5) istukkaan.
• Työnnä pölynpoistoletkun pää liittimeen.
• Kiinnitä purunpoistosuojus (8) sitä kuvan mukaisesti.
• Paina painiketta (16) ja vedä liitin ulos, kun haluat irrottaa pölynpoistoliittimen.

Tarvittaessa yhdistä pölynpoistoletku pölynimuriin, joka vastaa pölynpoistosta annettuja säädöksiä. Älä käytä pölynimuria ilman kunnollista kipinäsuojusta, kun sahaat metallia.

Repimissuojuksen asentaminen ja poistaminen (kuva F)

Lähelle sahanterää kiinnitettävä repimissuojus (17) estää sahattavan materiaalin pinnan rikkoutumisen.

• Kiinnitä sälesuojus sahausjalkaan kuten kuvassa.
• Irrota repimissuojus päinvastaisessa järjestyksessä.

ST84EK/ST74EK - Suojalevyn asentaminen ja poistaminen (kuva G)

Suojalevy (18) estää työkappaleen (herkkien) pintojen naarmuuntumisen.

- Kiinnitä suojalevy (18) sahausjalkaan kuten kuvassa.

ST84EK/ST74EK - Sahausnopeuden asettaminen (kuva H)

Sahausnopeus vaihtelee sen mukaan, miten voimakkaasti virtakytkintä (1) painetaan.

- Esisäädä sahausnopeus seuraavasti: käännä nopeudensäätökytkinlä (2) haluamaasi kohtaan.

Mitä suurempi numero, sitä suurempi sahausnopeus. Tarvittava nopeus määräytyy sahattavan materiaalin paksuuden ja laadun mukaan.

Kun olet käyttänyt sahaa pitkään pienillä nopeuksilla, käytä sitä noin 3 minuuttia kuormittamattomana huippunopeudella.

Heiluriliikkeen säätö (kuva I)

Säädettävä heiluriliike takaa oikean sahaustehon eri materiaaleille.

- Liu'uta valitsin (4) haluttuun asentoon. Oikean säädön oppii kokemuksen karttuessa. Valitsinta voidaan säätää käytön aikana. Katso ohjeeksi alla olevaa taulukkoa.

Säätö Puu Metalli Muovi

3 Karkea leikkausjälki - PVC-muovi

2 Paksut työkappaleet - Lasikuitu

Akryyli

1 Vaneri Alumiini -

Lastulevy Ei-rauta -

0 Ohuet työkappaleet Ohutmetalli - Siisti leikkausjälki

Lisävarusteet

Reunaohjaimen asentaminen (kuva J)

• Asenna reunaohjain (19) kuvan mukaisesti.

Harppitangon asentaminen (kuva K)

- Asenna harppitanko (20) kuvan mukaisesti.

- Kiinnitä harppitanko leikattavan reiän keskelle.

Käyttöohjeet

- Noudata aina turvallisuusohjeita ja voimassa olevia säantöjä.

- Varmista että työkappale on kiinnitetty kunnolla paikalleen. Poista naulat, ruuvit yms. kiinnittimet työkappaleesta, koska ne voivat vahingoittaa terää.

- Huolehdi että työkappaleen alla on terälle tarpeeksi liikkumatilaa. Älä sahaa laitteen maksimisahaussyvyytlä paksumpia materiaaleja.

SUOMI

• Käytä vain teräviä teriä. Vaurioituneet tai taipuneet sahanterät on poistettava välittömästi.
• Älä leikkaa sahalla putkia tai letkuja.
• Älä käytä konetta ilman sahanterää.
• Parhaan tuloksen saavuttamiseksi saahaa työstökappapletta tasaisesti ja rauhallisesti. Älä käytä sivusuuntaista työntövoimaa terään. Pidä sahausjalka tasaisesti työstökappaleessa ja pidä sähköjohto pois tieltä. Kun sahaat kaaria, ympyröitä tai muita pyöreitä muotoja, työnnä saahaa kevyesti.
• Anna koneen pysähtyä täydellisesti ennen kuin irrotat terän työkappaleesta. Sahauksen jälkeen terä voi olla kuuma. Älä kosketa sitä heti.

Koneen käynnistäminen ja pysäyttäminen (kuva A)

ST84EK/ST82K

• Käynnistäminen: paina käynnistyskytkintä (1). ST84EK:n sahausnopeus vaihtelee sen mukaan, miten voimakkaasti virtakytkintä (1) painetaan.
• Paina lukitusnappia (3) jatkuvaa käyttöä varten.
• Pysäyttäminen: Paina virrankatkaisinta kerran. Lopetettuasi työskentelyn, pysäytä kone aina ennen kuin otat pistokkeen pistorasiasta.

ST74EK/ST72K

• Käynnistäminen: työnnä käynnistyskytkintä (1) eteenpäin.
• Pysäyttäminen: työnnä käynnistyskytkintä taaksepäin. Lopetettuasi työskentelyn, pysäytä kone aina ennen kuin otat pistokkeen pistorasiasta.

Sahaaminen puuhun

• Piirrä tarvittaessa leikkuuviiva.
• Käynnistä kone.
• Pidä konetta työstökappaletta vasten ja seuraa viivaa.
• Sahatessasi työstettävän kappaleen reunan suuntaisesti: asenna reunaohjain ja ohjaa pistosahaa työstettävää kappaletta pitkin kuvan J mukaisesti.

Sahaaminen puuhun ohjausreiän kautta

• Piirrä tarvittaessa leikkuuviiva.
• Poraa reikä (ø väh. 12 mm) ja työnnä sahanterä reikään.
  • Käynnistä saha.
• Seuraa viivaa.
• Sahatessasi täysin pyöreitä muotoja: asenna harppitanko sahaan ja säädä säde haluamaksesi.

Sahaaminen pystyseinämää vasten (kuva D)

• Irrota reunaohjain, jos se on asennettuna.
• Säädä heiluriliikkeen säädin asentoon 0.
• Löysää ruuvia (14) kuusiokoloavaimen (13) avulla.
• Työnnä jalusta (6) kokonaan taakse.
• Kiristä ruuvi.
  • Käynnistä saha.

Metallin sahaaminen

• Asenna sopiva sahanterä.
• Etene kuten edellä on kuvattu.
  • Säädä oikea sahausnopeus.
• Säädä sahanpurupuhallin matalaan asentoon.

Käytä jäähdytysainetta (leikkuuöljyä) estääksesi sahanterän tai työkappaleen ylikuumenemisen.

Ympyröiden sahaaminen (kuva K)

- Asenna harppitanko kuvan mukaisesti.

Ota yhteys myyjääsi halutessasi tietoja sopivista lisätarvikkeista.

Huolto-ohjeita

Elu-sähkötyökalusi on suunniteltu käytettäväksi pitkän aikaa mahdollisimman vähällä huollolla. Asianmukainen käyttö ja säännönmukainen puhdistus takaavat laitteen jatkuvan toiminnan.

Tukirullan voitelu (kuva L)

- Voitele tukirulla (7) säännöllisin väliajoin jumiutumisen estämiseksi.

Puhdistus

Pidä tuuletusaukot puhtaina ja puhdista runko säännöllisesti pehmeällä rievulla.

Koneen ympäristöystävällinen hävitys

Kun koneesi on käytetty loppuun, älä heitä sitä tavallisten roskien mukana pois, vaan vie se paikkakuntasi kierrätyskeskukseen tai jätä valtuutettuun Elun huoltopisteseen, jossa se hävitetään ympäristöystävällisellä tavalla.

Huolto

Mikäli koneeseen tulee vikaa, jätä se aina Elun valtuuttamaan huoltopisteeseen korjattavaksi. (Tietoja saat uusimmasta tuoteluettelostamme/hinnastostamme tai ota yhteyttä Eluun.)

Jatkuvan tuotekehittelyn seurauksena nämä tiedot saattavat muuttua. Niistä emme ilmoita erikseen.

TAKUU

• 30 PÄIVÄN TYYTYVÄISYYSTAKUU •

Jos et ole täysin tyytyväinen Elu-työkaluusi, palauta se myyjälle tai valtuutettuun Elu-huoltopisteeseen 30 päivän sisällä ostopäivästä, niin saat rahasi takaisin tai vaihtokoneen. Tuote on palautettava täydellisenä ja ostokuitti on esitettävä.

• YHDEN VUÓDEN TAKUU •

Jos Elu-tuotteesi menee epäkuntoon materiaali tai valmistusvikojen takia 12 kuukauden sisällä ostopäivästä, vaihdamme vioittuneet osat uusiin tai vaihdamme koko yksikön ilmaiseksi edellyttäen, että:

• Tuotetta ei ole käytetty väärin.
• Valtuuttamattomat henkilöt eivät ole yrittäneet korjata sitä.
• Päiväyksellä varustettu ostokuitti esitetään.

Lähimmän Elu-myyjäsi tai valtuutetun Elu-huoltopisteen osoitteen saat voimassaolevasta tuoteluettelosta tai ottamalla yhteyttä Eluun.

SVENSKA

STICKSÅG ST82K/ST84EK/ST74EK/ST72K

Vi gratulerar!
