KÄYTTÖOHJE ST82K ELU

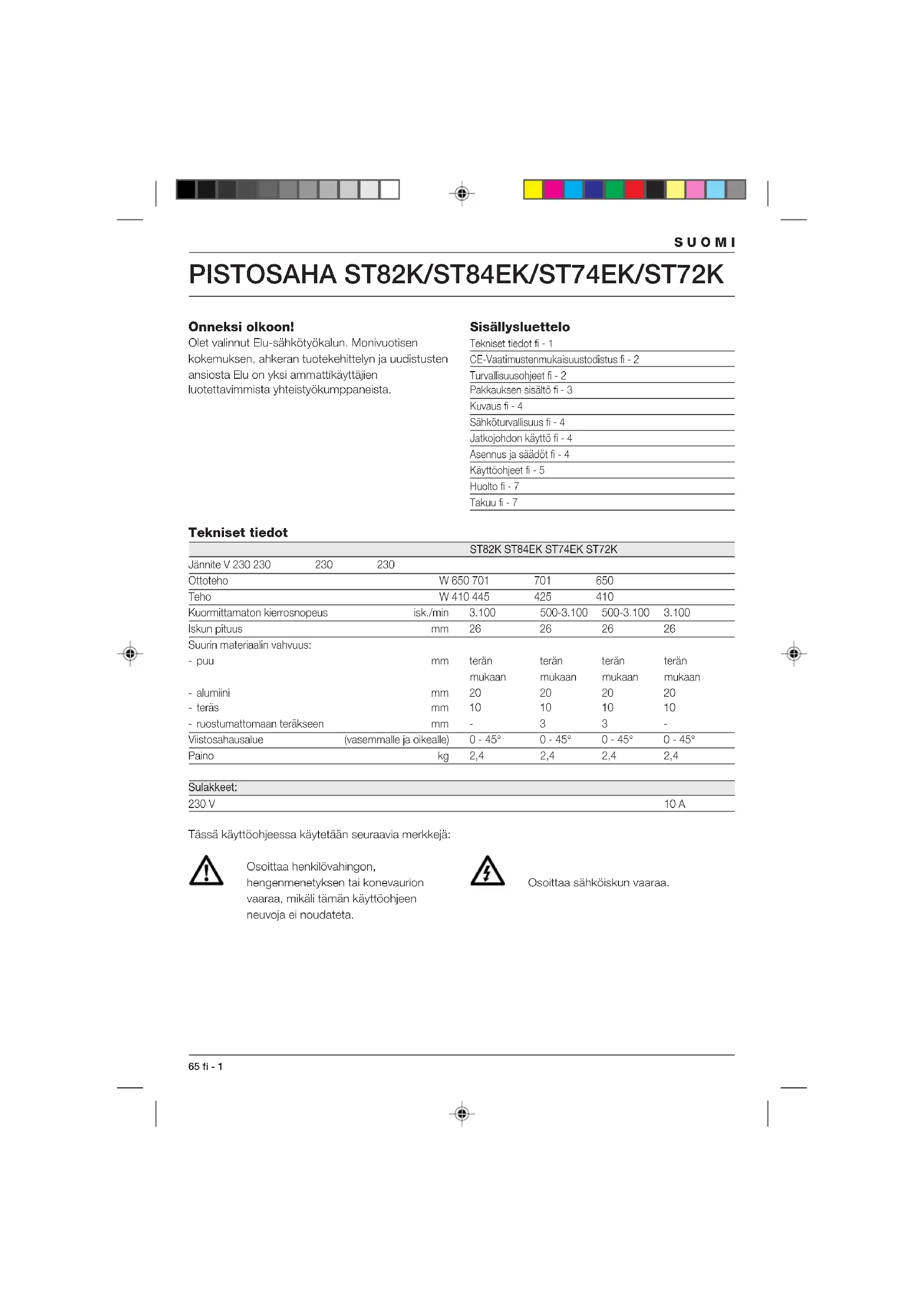

• Se apresente prova da data de compra.SUOMI 65 fi - 1 PISTOSAHA ST82K/ST84EK/ST74EK/ST72K Onneksi olkoon! Olet valinnut Elu-sähkötyökalun. Monivuotisen kokemuksen, ahkeran tuotekehittelyn ja uudistusten ansiosta Elu on yksi ammattikäyttäjien luotettavimmista yhteistyökumppaneista. Sisällysluettelo Tekniset tiedot fi - 1 CE-Vaatimustenmukaisuustodistus fi - 2 Turvallisuusohjeet fi - 2 Pakkauksen sisältö fi - 3 Kuvaus fi - 4 Sähköturvallisuus fi - 4 Jatkojohdon käyttö fi - 4 Asennus ja säädöt fi - 4 Käyttöohjeet fi - 5 Huolto fi - 7 Takuu fi - 7 Tekniset tiedot ST82K ST84EK ST74EK ST72K Jännite V 230 230 230 230 Ottoteho W 650 701 701 650 Teho W 410 445 425 410 Kuormittamaton kierrosnopeus isk./min 3.100 500-3.100 500-3.100 3.100 Iskun pituus mm 26 26 26 26 Suurin materiaalin vahvuus: - puu mm terän terän terän terän mukaan mukaan mukaan mukaan - alumiini mm 20 20 20 20 - teräs mm 10 10 10 10 - ruostumattomaan teräkseen mm - 3 3 - Viistosahausalue (vasemmalle ja oikealle) 0 - 45° 0 - 45° 0 - 45° 0 - 45° Paino kg 2,4 2,4 2,4 2,4 Sulakkeet: 230 V 10 A Tässä käyttöohjeessa käytetään seuraavia merkkejä: Osoittaa henkilövahingon, hengenmenetyksen tai konevaurion vaaraa, mikäli tämän käyttöohjeen neuvoja ei noudateta. Osoittaa sähköiskun vaaraa.fi - 2 66 SUOMI CE-Vaatimustenmukaisuustodistus ST82K/ST84EK/ST74EK/ST72K Elu vakuuttaa, että sähkökoneet on valmistettu Euroopan Unionin standardien 98/37/EEC, 89/336/EEC, 73/23/EEC, EN 50144, EN 55014-2, EN 55014, EN 61000-3-2 ja EN 61000-3-3 mukaisesti. Lisätietoja saat Elulta allaolevasta osoitteesta tai käsikirjan takakannesta. Äänenpainetaso on Euroopan Unionin standardien 86/188/EEC ja 98/37/EEC mukainen, mitattu EN 50144:n mukaisesti: ST82K ST84EK ST74EK ST72K

(ääniteho) dB(A) 101 101

• käyttäjän korvassa Suojaa kuulosi asianmukaisesti, jos ylitetään 85 dB(A) melutaso. Kiihtyvyyden painotettu neliöllinen keskiarvo EN 50144:n mukaan: ST82K ST84EK ST74EK ST72K < 2,5 m/s

Director Engineering and Product Development Horst Großmann Elu International, Richard-Klinger-Straße 40, D-65510, Idstein, Saksa Turvallisuusohjeet Lue käyttöohje huolellisesti ennen koneen käyttöönottoa. Säilytä käyttöohje kaikkien koneen käyttäjien ulottuvilla. Näiden ohjeiden lisäksi tulee aina seurata työsuojeluviranomaisten ohjeita. VAROITUS! Sähköiskujen, loukkaantumisten ja palovaaran ehkäisemiseksi on noudatettava seuraavia perusturvallisuustoimenpiteitä. 1 Käytä kuulosuojaimia Eri materiaaleja työstettäessä melutaso saattaa vaihdella ja kohota ajoittain yli 85 dB(A) rajan. Suojaa itsesi ja käytä aina kuulosuojaimia. 2 Pidä työskentelyalue järjestyksessä Epäjärjestys tuo mukanaan onnettomuusvaaran. 3 Ajattele työskentelyalueen vaikutusta työhösi Älä vie sähkötyökalua ulos sateeseen. Älä käytä sitä kosteissa tai märissä tiloissa. Järjestä työalueelle hyvä valaistus. Älä käytä sähkötyökaluja palavien nesteiden tai kaasujen läheisyydessä. 4 Suojaudu sähköiskuilta Vältä kosketusta sähköä johtaviin esineisiin, kuten putkiin, pattereihin, liesiin tai jääkaappeihin. 5 Varjeltava lapsilta Älä päästä lapsia työkalun tai jatkojohdon läheisyyteen. Alle 16-vuotiaat tarvitsevat valvontaa. 6 Säilytä työkalua oikein Kun et käytä työkalua, säilytä sitä kuivassa paikassa. Huolehdi siitä, että säilytyspaikka on lukittu ja niin korkealla, etteivät lapset ylety sinne. 7 Älä ylikuormita sähkötyökalua Liiallisen leikkausvoiman käyttö tai liian suuri työkappaleen syöttönopeus voi ylikuormittaa koneen. Kone toimii paremmin ja turvallisemmin sille suunnitellulla suoritusalueella. 8 Valitse oikea sähkötyökalu Ohjekirjassa on selvitetty laitteen oikea käyttötarkoitus. Ota epävarmoissa tapauksissa yhteys Elun edustajaan. Laitteen tai siihen liitetyn lisälaitteen käyttö ohjekirjan suositusten vastaisesti voi aiheuttaa henkilövahinkoja. Esim. älä sahaa käsipyörösahalla oksia tai polttopuita.SUOMI 67 fi - 3 9 Pukeudu asianmukaisesti Älä käytä liian väljiä vaatteita tai koruja. Ne voivat tarttua liikkuviin osiin. Käytä ulkona työskennellessäsi kumihansikkaita ja liukumattomia kenkiä. Jos sinulla on pitkät hiukset, käytä hiusverkkoa. 10 Käytä suojalaseja Käytä suojalaseja, etteivät lastut työstettäessä pääse vahingoittamaan silmiä. Mikäli työstettäessä syntyy paljon pölyä, käytä kasvosuojaa. 11 Huolehdi sähköjohdon kunnosta Älä koskaan kanna konetta liitäntäjohdosta äläkä irrota pistoketta seinästä vetämällä johdosta. Suojaa liitäntäjohto kuumuudelta, öljyltä ja teräviltä reunoilta. 12 Kiinnitä työkappale oikein Tarkista aina, että työkappale on kiinnitetty kunnolla. 13 Älä kurottele Seiso aina tukevasti ja tasapainossa. 14 Hoida työkalua huolella Pidä työkalu puhtaana ja terät terävinä. Noudata työkalun huolto-ohjeita sekä terän/ työkalun vaihto-ohjeita. Tarkista liitäntäjohdon kunto säännöllisesti ja anna alan ammattilaisen vaihtaa se tarvittaessa uuteen. Tarkista myös jatkojohto säännöllisesti ja uusi se tarvittaessa. Pidä työkalun kädensijat kuivina ja puhtaina öljystä ja rasvasta. 15 Ota pistoke pois pistorasiasta Irrota pistoke aina pistorasiasta, kun kone ei ole käytössä, kun huollat sitä tai kun vaihdat koneeseen esim. sahan-, poran- tai jyrsinterää. 16 Poista avaimet Poista säätöavaimet ja asennustyökalut koneesta ennen kuin käynnistät sen. 17 Vältä tahatonta käynnistämistä Älä kanna konetta sormet virtakytkimellä koneen ollessa kytkettynä sähköverkkoon. Tarkista, että virtakytkin on pois päältä kun laitat pistokkeen pistorasiaan. 18 Jatkojohdot ulkokäytössä Ulkona työskenneltäessä tulee aina käyttää ulkokäyttöön valmistettuja ja siten merkittyjä jatkojohtoja. 19 Ole tarkkaavainen Keskity työhösi. Käytä tervettä järkeä. Älä käytä sähkötyökalua, kun olet väsynyt. 20 Tarkista, että sähkötyökalu on kunnossa ennen kuin laitat johdon pistorasiaan Ennen kuin otat koneen käyttöön, tarkista turvalaitteet ja kaikki koneen osat. Näin varmistat, että kone toimii sille asetettujen vaatimusten mukaisesti. Tarkista, että liikkuvat osat toimivat moitteettomasti ja että kaikki osat ovat kunnossa ja oikein asennetut. Tarkista myös, että kaikki muut käyttöön mahdollisesti vaikuttavat tekijät ovat kunnossa. Vika suojausjärjestelmässä tai viallinen osa tulee korjata tai vaihtaa valtuutetussa ammattiliikkeessä, mikäli käyttöohjeissa ei toisin mainita. Viallinen virtakytkin tulee vaihtaa alan ammattiliikkeessä. Älä käytä sähkötyökalua, mikäli virtakytkin ei toimi kunnolla. 21 Turvallisuudeksi Käytä vain käyttöohjeessa ja tuotekuvastossa suositeltuja lisävarusteita ja -laitteita. Jonkin muun laitteen käyttö voi aiheuttaa onnettomuuden. 22 Korjauta koneesi Elun valtuuttamalla huoltokorjaamolla Tämä sähkötyökalu on asiaankuuluvien turvallisuusmääräysten mukainen. Turvallisuussyistä vain valtuutetut ammattilaiset saavat huoltaa sähkölaitteita. Pakkauksen sisältö Pakkaus sisältää: 1 Pistosaha 3 Terä 1 Repimissuoja 1 Pölynpoistoliitin 1 Suojalevy (ST84EK/ST74EK) 2 Kuusiokoloavainta (ST82K/ST72K) 1 Kuusiokoloavain (ST84EK/ST74EK) 1 Laukku 1 Käyttöohje 1 Hajoituskuva

• Tarkista etteivät kone, sen osat tai lisävarusteet ole vioittuneet kuljetuksen aikana.

• Lue tämä käyttöohje huolellisesti ennen koneen käyttöönottoa.fi - 4 68 SUOMI Kuvaus (kuva A) Pistosaha on suunniteltu ammattimaiseen puun, teräksen, alumiinin, PVC:n ja keraamisten materiaalien sahaukseen. 1 Virtakytkin 2 Portaaton nopeudensäätökytkin (ST84EK/ST74EK) 3 Lukitusnappi (ST84EK/ST82K) 3 Moottorin suojus (ST74EK/ST72K) 4 Heiluriliikkeen valitsin 5 Pölynpoistoliitin 6 Sahausjalka 7 Tukirulla 8 Purunpoistosuojus 9 Teränpidin 10 Säätövipu sahanpurupuhallinta varten 11 Pyörivä kahva (ST84EK/ST74EK) Sähköturvallisuus Sähkömoottori on suunniteltu käytettäväksi vain yhdellä jännitteellä. Tarkista aina, että virtalähde vastaa arvokilvessä ilmoitettua jännitettä. Elu-koneesi on kaksoiseristetty EN 50144:n mukaisesti; siksi ei tarvita maadoitusjohtoa. Kaapelin tai pistotulpan vaihto Kun vaihdat kaapelin tai pistotulpan, hävitä se turvallisesti. Pistoke, jossa on paljaita johtimia, on vaarallinen kiinnitettynä jännitteiseen pistorasiaan. Jatkojohdon käyttö Jos jatkojohtoa tarvitaan, käytä tämän laitteen vaatimuksiin sopivaa (katso arvokilven tiedot) suojamaadoitettua kaapelia. Minimijohdinkoko on 1,5 mm

. Jos käytät kaapelikelaa, keri kaapeli aina täysin auki. Asennus ja säädöt Vedä pistokytkin pistorasiasta aina ennen asennusta. Sahanterän asentaminen ja poisto ST82K/ST72K - (kuva B) Elu-järjestelmän perinteet takaavat, että sahanterien vaihto sujuu helposti työkalun mukana toimitettavan kuusiokoloavaimen avulla.

• Siirrä sahanterää ylös tai alas, kunnes terän pidikkeen (9) kiristysruuvi (12) tulee näkyviin.

• Löysää terän pidikkeen (9) ruuvia työkalun mukana toimitettavalla kuusiokoloavaimella (13).

• Asenna tai poista sahanterä ohjaamalla terän selkäpuoli ohjaustelan uraan. ST84EK/ST74EK - (kuva A & C) Elun avaimeton järjestelmä takaa, että terän vaihto sujuu helposti ja nopeasti ilman työkaluja.

• Vedä pyörivä kahva (11) kokonaan ylös ja kierrä kahvaa vastapäivään.

• Asenna sahanterä terän pidikkeeseen (9) ohjaamalla terän selkäpuoli ohjaustelan (7) uraan.

• Käännä pyörivää kahvaa (11) myötäpäivään, kunnes se lukittuu naksahtaen.

• Paina kahva kokonaan alas.

• Kun haluat poistaa sahanterän, toimi päinvastaisessa järjestyksessä. Viistosahauskulman säätö (kuva D) Säädettävän sahausjalan (6) avulla on mahdollista sahata viistekulmia sekä oikealle että vasemmalle 45°:een saakka. Esisäädetyt asennot ovat: 0° ja 45°.

• Löysää ruuvia (14) kuusiokoloavaimen (13) avulla.

• Liu’uta jalustaa (6) poispäin sahanterästä.

• Kallista jalustaa ja aseta viistekulma haluamaksesi asteikon avulla.

• Esisäädettyjen kulmien väliset kulmat: kiristä hieman ruuvia (14) kuusiokoloavaimella (13).

• Hienosäädä viistekulma kohdalleen ja kiristä ruuvi (14).

• Lukitaksesi kulmat 0° ja 45° vie jalusta takaisin etuasentoon. Sahanpurupuhaltimen säätäminen (kuva A) Sahanpurupuhallin puhaltaa säädettävän ilmavirran sahanterään, jolloin työstettävä kappale pysyy puhtaana sahanpurusta sahauksen aikana.

• Säädä sahanpurupuhallinta vivun (10) avulla.SUOMI 69 fi - 5 Vivussa on kolme asentoa: Hiljainen Metallien sahaukseen jäähdytys- ja voiteluaineita sekä pölynpoistoa käyttäen. Keskiasento Puun tms. sahaukseen pienillä nopeuksilla. Voimakas Puun tms. sahaukseen suurilla nopeuksilla. Pölynpoistoliittimen asennus (kuva E)

• Sovita pölynpoistoliitin (5) istukkaan.

• Työnnä pölynpoistoletkun pää liittimeen.

• Kiinnitä purunpoistosuojus (8) sitä kuvan mukaisesti.

• Paina painiketta (16) ja vedä liitin ulos, kun haluat irrottaa pölynpoistoliittimen. Tarvittaessa yhdistä pölynpoistoletku pölynimuriin, joka vastaa pölynpoistosta annettuja säädöksiä. Älä käytä pölynimuria ilman kunnollista kipinäsuojusta, kun sahaat metallia. Repimissuojuksen asentaminen ja poistaminen (kuva F) Lähelle sahanterää kiinnitettävä repimissuojus (17) estää sahattavan materiaalin pinnan rikkoutumisen.

• Kiinnitä sälesuojus sahausjalkaan kuten kuvassa.

• Irrota repimissuojus päinvastaisessa järjestyksessä. ST84EK/ST74EK - Suojalevyn asentaminen ja poistaminen (kuva G) Suojalevy (18) estää työkappaleen (herkkien) pintojen naarmuuntumisen.

• Kiinnitä suojalevy (18) sahausjalkaan kuten kuvassa. ST84EK/ST74EK - Sahausnopeuden asettaminen (kuva H) Sahausnopeus vaihtelee sen mukaan, miten voimakkaasti virtakytkintä (1) painetaan.

• Esisäädä sahausnopeus seuraavasti: käännä nopeudensäätökytkintä (2) haluamaasi kohtaan. Mitä suurempi numero, sitä suurempi sahausnopeus. Tarvittava nopeus määräytyy sahattavan materiaalin paksuuden ja laadun mukaan. Kun olet käyttänyt sahaa pitkään pienillä nopeuksilla, käytä sitä noin 3 minuuttia kuormittamattomana huippunopeudella. Heiluriliikkeen säätö (kuva I) Säädettävä heiluriliike takaa oikean sahaustehon eri materiaaleille.

• Liu’uta valitsin (4) haluttuun asentoon. Oikean säädön oppii kokemuksen karttuessa. Valitsinta voidaan säätää käytön aikana. Katso ohjeeksi alla olevaa taulukkoa. Säätö Puu Metalli Muovi 3 Karkea leikkausjälki - PVC-muovi 2 Paksut työkappaleet - Lasikuitu Akryyli 1 Vaneri Alumiini - Lastulevy Ei-rauta - 0 Ohuet työkappaleet Ohutmetalli - Siisti leikkausjälki Lisävarusteet Reunaohjaimen asentaminen (kuva J)

• Asenna reunaohjain (19) kuvan mukaisesti. Harppitangon asentaminen (kuva K)

• Asenna harppitanko (20) kuvan mukaisesti.

• Kiinnitä harppitanko leikattavan reiän keskelle. Käyttöohjeet

• Noudata aina turvallisuusohjeita ja voimassa olevia sääntöjä.

• Varmista että työkappale on kiinnitetty kunnolla paikalleen. Poista naulat, ruuvit yms. kiinnittimet työkappaleesta, koska ne voivat vahingoittaa terää.

• Huolehdi että työkappaleen alla on terälle tarpeeksi liikkumatilaa. Älä sahaa laitteen maksimisahaussyvyyttä paksumpia materiaaleja.fi - 6 70 SUOMI

• Käytä vain teräviä teriä. Vaurioituneet tai taipuneet sahanterät on poistettava välittömästi.

• Älä leikkaa sahalla putkia tai letkuja.

• Älä käytä konetta ilman sahanterää.

• Parhaan tuloksen saavuttamiseksi sahaa työstökappaletta tasaisesti ja rauhallisesti. Älä käytä sivusuuntaista työntövoimaa terään. Pidä sahausjalka tasaisesti työstökappaleessa ja pidä sähköjohto pois tieltä. Kun sahaat kaaria, ympyröitä tai muita pyöreitä muotoja, työnnä sahaa kevyesti.

• Anna koneen pysähtyä täydellisesti ennen kuin irrotat terän työkappaleesta. Sahauksen jälkeen terä voi olla kuuma. Älä kosketa sitä heti. Koneen käynnistäminen ja pysäyttäminen (kuva A) ST84EK/ST82K

• Käynnistäminen: paina käynnistyskytkintä (1). ST84EK:n sahausnopeus vaihtelee sen mukaan, miten voimakkaasti virtakytkintä (1) painetaan.

• Paina lukitusnappia (3) jatkuvaa käyttöä varten.

• Pysäyttäminen: Paina virrankatkaisinta kerran. Lopetettuasi työskentelyn, pysäytä kone aina ennen kuin otat pistokkeen pistorasiasta. ST74EK/ST72K

• Käynnistäminen: työnnä käynnistyskytkintä (1) eteenpäin.

• Pysäyttäminen: työnnä käynnistyskytkintä taaksepäin. Lopetettuasi työskentelyn, pysäytä kone aina ennen kuin otat pistokkeen pistorasiasta. Sahaaminen puuhun

• Piirrä tarvittaessa leikkuuviiva.

• Pidä konetta työstökappaletta vasten ja seuraa viivaa.

• Sahatessasi työstettävän kappaleen reunan suuntaisesti: asenna reunaohjain ja ohjaa pistosahaa työstettävää kappaletta pitkin kuvan J mukaisesti. Sahaaminen puuhun ohjausreiän kautta

• Piirrä tarvittaessa leikkuuviiva.

• Poraa reikä (ø väh. 12 mm) ja työnnä sahanterä reikään.

• Sahatessasi täysin pyöreitä muotoja: asenna harppitanko sahaan ja säädä säde haluamaksesi. Sahaaminen pystyseinämää vasten (kuva D)

• Irrota reunaohjain, jos se on asennettuna.

• Säädä heiluriliikkeen säädin asentoon 0.

• Löysää ruuvia (14) kuusiokoloavaimen (13) avulla.

• Työnnä jalusta (6) kokonaan taakse.

• Käynnistä saha. Metallin sahaaminen

• Asenna sopiva sahanterä.

• Etene kuten edellä on kuvattu.

• Säädä oikea sahausnopeus.

• Säädä sahanpurupuhallin matalaan asentoon. Käytä jäähdytysainetta (leikkuuöljyä) estääksesi sahanterän tai työkappaleen ylikuumenemisen. Ympyröiden sahaaminen (kuva K)

• Asenna harppitanko kuvan mukaisesti. Ota yhteys myyjääsi halutessasi tietoja sopivista lisätarvikkeista. Huolto-ohjeita Elu-sähkötyökalusi on suunniteltu käytettäväksi pitkän aikaa mahdollisimman vähällä huollolla. Asianmukainen käyttö ja säännönmukainen puhdistus takaavat laitteen jatkuvan toiminnan. Tukirullan voitelu (kuva L)

• Voitele tukirulla (7) säännöllisin väliajoin jumiutumisen estämiseksi.SUOMI 71 fi - 7 Puhdistus Pidä tuuletusaukot puhtaina ja puhdista runko säännöllisesti pehmeällä rievulla. Koneen ympäristöystävällinen hävitys Kun koneesi on käytetty loppuun, älä heitä sitä tavallisten roskien mukana pois, vaan vie se paikkakuntasi kierrätyskeskukseen tai jätä valtuutettuun Elun huoltopisteeseen, jossa se hävitetään ympäristöystävällisellä tavalla. Huolto Mikäli koneeseen tulee vikaa, jätä se aina Elun valtuuttamaan huoltopisteeseen korjattavaksi. (Tietoja saat uusimmasta tuoteluettelostamme/ hinnastostamme tai ota yhteyttä Eluun.) Jatkuvan tuotekehittelyn seurauksena nämä tiedot saattavat muuttua. Niistä emme ilmoita erikseen. TAKUU

• 30 PÄIVÄN TYYTYVÄISYYSTAKUU • Jos et ole täysin tyytyväinen Elu-työkaluusi, palauta se myyjälle tai valtuutettuun Elu- huoltopisteeseen 30 päivän sisällä ostopäivästä, niin saat rahasi takaisin tai vaihtokoneen. Tuote on palautettava täydellisenä ja ostokuitti on esitettävä.

• YHDEN VUODEN TAKUU • Jos Elu-tuotteesi menee epäkuntoon materiaali tai valmistusvikojen takia 12 kuukauden sisällä ostopäivästä, vaihdamme vioittuneet osat uusiin tai vaihdamme koko yksikön ilmaiseksi edellyttäen, että:

• Tuotetta ei ole käytetty väärin.

• Valtuuttamattomat henkilöt eivät ole yrittäneet korjata sitä.
