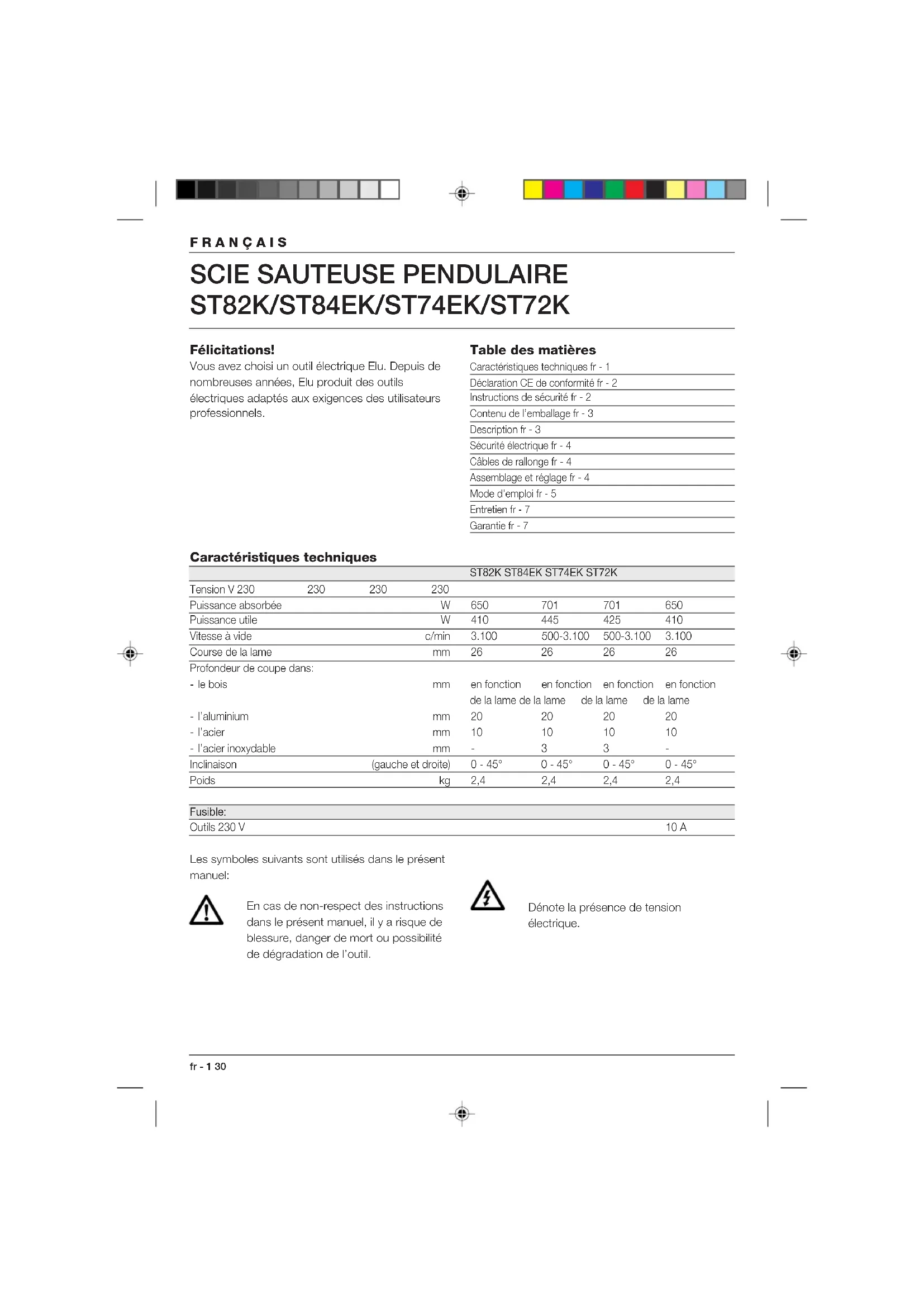

ST82K/ST84EK/ST74EK/ST72K Félicitations! Vous avez choisi un outil électrique Elu. Depuis de nombreuses années, Elu produit des outils électriques adaptés aux exigences des utilisateurs professionnels. Table des matières Caractéristiques techniques fr - 1 Déclaration CE de conformité fr - 2 Instructions de sécurité fr - 2 Contenu de l’emballage fr - 3 Description fr - 3 Sécurité électrique fr - 4 Câbles de rallonge fr - 4 Assemblage et réglage fr - 4 Mode d’emploi fr - 5 Entretien fr - 7 Garantie fr - 7 Caractéristiques techniques ST82K ST84EK ST74EK ST72K Tension V 230 230 230 230 Puissance absorbée W 650 701 701 650 Puissance utile W 410 445 425 410 Vitesse à vide c/min 3.100 500-3.100 500-3.100 3.100 Course de la lame mm 26 26 26 26 Profondeur de coupe dans: - le bois mm en fonction en fonction en fonction en fonction de la lame de la lame de la lame de la lame - l’aluminium mm 20 20 20 20 - l’acier mm 10 10 10 10 - l’acier inoxydable mm - 3 3 - Inclinaison (gauche et droite) 0 - 45° 0 - 45° 0 - 45° 0 - 45° Poids kg 2,4 2,4 2,4 2,4 Fusible: Outils 230 V 10 A Les symboles suivants sont utilisés dans le présent manuel: En cas de non-respect des instructions dans le présent manuel, il y a risque de blessure, danger de mort ou possibilité de dégradation de l’outil. Dénote la présence de tension électrique.FRANÇAIS 31 fr - 2 Déclaration CE de conformité ST82K/ST84EK/ST74EK/ST72K Elu déclare que ces outils ont été mis au point en conformité avec les normes 98/37/CEE, 89/336/CEE, 73/23/CEE, EN 50144, EN 55014-2, EN 55014, EN 61000-3-2 & EN 61000-3-3. Pour de plus amples informations, contacter Elu à l’adresse ci-dessous ou se reporter au dos de ce manuel. Niveau de pression acoustique suivant 86/188/CEE & 98/37/CEE, mesuré suivant EN 50144: ST82K ST84EK ST74EK ST72K

(pression acoustique) dB(A)* 93 93

(puissance acoustique) dB(A) 101 101

• à l’oreille de l’opérateur Prendre les mesures nécessaires pour la protection de l’ouïe lorsque le niveau de pression acoustique est supérieur à 85 dB(A). Valeur moyenne pondérée du carré de l’accélération suivant EN 50144: ST82K ST84EK ST74EK ST72K < 2,5 m/s

Directeur de développement produits Horst Großmann Elu International, Richard-Klinger-Straße 40, D-65510, Idstein, Allemagne Instructions de sécurité Afin de réduire le risque de décharge électrique, de blessure et d’incendie lors de l’utilisation d’outils électriques, observer les consignes de sécurité fondamentales en vigueur. Lire les instructions avant d’utiliser l’outil. Conserver ces instructions de sécurité! Généralités 1 Tenir votre aire de travail propre et bien rangée Le désordre augmente les risques d’accident. 2 Tenir compte des conditions ambiantes Ne pas exposer les outils électriques à l’humidité. Veiller à ce que l’aire de travail soit bien éclairée. Ne pas utiliser d’outils électriques en présence de liquides ou de gaz inflammables. 3 Attention aux décharges électriques Eviter le contact corporel avec des éléments reliés à la terre, comme par exemple tuyaux, radiateurs, cuisinières électriques et réfrigérateurs. Sous des conditions de travail extrêmes (par exemple: humidité élevée, dépôt de poussières métalliques, etc.) la sécurité électrique peut être augmentée en insérant un transformateur d’isolation ou un disjoncteur différentiel (FI). 4 Tenir les enfants éloignés Ne pas permettre que d’autres personnes touchent l’outil ou le câble de rallonge. La supervision est obligatoire pour les moins de 16 ans. 5 Câble de rallonge pour l’extérieur A l’extérieur, n’utiliser que des câbles de rallonge homologués portant le marquage correspondant. 6 Ranger vos outils dans un endroit sûr Ranger les outils non utilisés dans un endroit sec, fermé à clé et hors de la portée des enfants. 7 Porter des vêtements de travail appropriés Ne pas porter de vêtements flottants ou de bijoux. Ils pourraient être happés par les pièces en mouvement. Lors de travaux à l’extérieur, il est recommandé de porter des gants en caoutchouc et des chaussures à semelle anti- dérapante. Le cas échéant, porter une garniture convenable retenant les cheveux longs. 8 Porter des lunettes de protection Utiliser aussi un masque si le travail exécuté produit de la poussière ou des copeaux volants.fr - 3 32 FRANÇAIS 9 Attention au niveau de pression acoustique Prendre les mesures nécessaires pour la protection de l’ouïe lorsque le niveau de pression acoustique est supérieur à 85 dB(A). 10 Bien fixer la pièce à travailler Pour plus de sécurité, fixer la pièce à travailler avec un dispositif de serrage ou un étau. Ainsi, vous aurez les deux mains libres pour manier l’outil. 11 Adopter une position confortable Toujours tenir les deux pieds à terre et garder l’équilibre. 12 Eviter tout démarrage involontaire Ne pas porter l’outil en ayant un doigt placé sur l’interrupteur. Mettre l’interrupteur en position arrêt avant de mettre la fiche dans la prise. 13 Faire preuve de vigilance Observer votre travail. Faire preuve de bon sens. Ne pas employer l’outil en cas de fatigue. 14 Enlever la fiche de la prise Débrancher l’outil et attendre qu’il soit complètement immobilisé avant de le poser, de procéder à l’entretien ou au changement d’accessoires. 15 Enlever les clés de réglage Avant de mettre l’outil en marche, retirer les clés et outils de réglage. 16 Utiliser l’outil adéquat Le domaine d’utilisation de l’outil est décrit dans le présent manuel. Ne pas utiliser d’outils ou d’accessoires de trop faible puissance pour exécuter des travaux lourds. Ne pas utiliser des outils à des fins et pour des travaux pour lesquels ils n’ont pas été conçus. Attention! L’utilisation d’accessoires autres que ceux recommandés dans le présent manuel pourrait entraîner un risque de blessure. Utiliser l’outil conformément à sa destination. 17 Préserver le câble d’alimentation Ne pas porter l’outil par le câble et ne pas tirer sur celui-ci pour débrancher la fiche de la prise. Préserver le câble de la chaleur, de l’huile et des arêtes vives. 18 Entretenir vos outils avec soin Maintenir vos outils affûtés et propres afin de travailler mieux et plus sûrement. Observer les instructions d’entretien et de changement d’accessoires. Vérifier régulièrement l’état du câble d’alimentation et, s’il est endommagé, le faire changer par votre Service Elu agréé. Vérifier périodiquement le câble de rallonge et le remplacer s’il est endommagé. Maintenir les poignées sèches et exemptes d’huile et de graisse. 19 Contrôler si votre outil est endommagé Avant d’utiliser l’outil, vérifier qu’il n’est pas endommagé. Pour cela, contrôler l’alignement des pièces en mouvement et leur grippage éventuel. Tous les composants doivent être montés correctement et remplir les conditions pour garantir le fonctionnement impeccable de l’outil. Faire réparer ou échanger tout dispositif de sécurité et toute pièce endommagée conformément aux instructions. Ne pas utiliser l’outil quand l’interrupteur est défectueux. Faire remplacer l’interrupteur par un Service Elu agréé. 20 Faire réparer votre outil par un Service Elu agréé Cet outil est conforme aux consignes de sécurité en vigueur. La réparation des outils électriques est strictement réservée aux personnes qualifiées. Contenu de l’emballage L’emballage contient: 1 Scie sauteuse pendulaire 3 Lames de scie 1 Pare-éclats 1 Raccord d’aspiration 1 Semelle anti-rayure (ST84EK/ST74EK) 2 Clés Allen (ST82K/ST72K) 1 Clé Allen (ST84EK/ST74EK) 1 Coffret de transport 1 Manuel d’instructions 1 Dessin éclaté

• Vérifier si l’outil, les pièces ou les accessoires ne présentent pas de dommages dus au transport.

• Prendre le temps de lire et de comprendre parfaitement le présent manuel avant de mettre votre outil en marche. Description (fig. A) Votre scie sauteuse pendulaire est un outil professionnel mis au point pour découper le bois, l’acier, l’aluminium, le PVC et les matériaux en céramique. 1 Interrupteur MARCHE/ARRET 2 Variateur de vitesse électronique (ST84EK/ST74EK) 3 Bouton de blocage (ST84EK/ST82K)FRANÇAIS 33 fr - 4 3 Boîtier (ST74EK/ST72K) 4 Bouton de réglage de la position pendulaire 5 Orifice d’éjection des copeaux 6 Semelle 7 Galet guide 8 Coiffe d’aspiration de copeaux 9 Porte-lame 10 Levier de réglage de la soufflerie 11 Poignée rotative (ST84EK/ST74EK) Sécurité électrique Le moteur électrique a été conçu pour une seule tension. Vérifier si la tension secteur correspond à la tension indiquée sur la plaque d’identification. Cet outil à double isolation est conforme à la norme EN 50144; un branchement à la terre n’est donc pas nécessaire. CH Toujours utiliser la fiche prescrite lors du remplacement du câble d’alimentation. Type 11 pour la classe II (Isolation double) - outils Type 12 pour la classe I (Conducteur de terre) - outils CH En cas d’utilisation à l’extérieur, connecter les outils portatifs à un disjoncteur FI. Remplacement du cordon secteur ou de la fiche Après le remplacement du cordon secteur ou de la fiche, s’en débarrasser en songeant à la sécurité car il est dangereux de réutiliser un cordon secteur ou une fiche dont les conducteurs sont dénudés. Câbles de rallonge Si un câble de rallonge est nécessaire, utiliser un câble de rallonge homologué et adapté pour la puissance absorbée de cet outil (voir les caractéristiques techniques). La section minimum du conducteur est de 1,5 mm

. En cas d’utilisation d’un dévidoir, toujours dérouler le câble complètement. Assemblage et réglage Toujours retirer la fiche de la prise avant de procéder à l’assemblage ou au réglage. Remplacement de la lame de scie ST82K/ST72K - (fig. B) Le système conventionnel Elu permet un échange facile des lames de scie au moyen de la clé Allen fournie avec l’outil.

• Faire monter ou descendre la lame de scie pour exposer la vis de serrage (12) du porte-lame (9).

• Desserrer la vis du porte-lame (9) au moyen de la clé Allen (13) fournie avec l’outil.

• Introduire ou retirer la lame de scie en guidant le dos de la lame dans la rainure du galet guide (7). ST84EK/ST74EK - (fig. A & C) Le système Elu d’échange des lames sans outils permet un échange simple et rapide des lames de scie.

• Tirer la poignée rotative (11) vers le haut et la tourner dans le sens contraire des aiguilles d’une montre.

• Introduire la lame de scie dans le porte-lame (9) en guidant le dos de la lame dans la rainure du galet guide (7).

• Tourner la poignée rotative (11) dans le sens des aiguilles d’une montre jusqu’au premier déclic.

• Enfoncer la poignée rotative.

• Pour enlever la lame de scie, procéder en ordre inverse. Réglage de l’inclinaison (fig. D) La semelle réglable (6) permet de réaliser des coupes inclinées à droite ou à gauche jusqu’à 45°. Les positions 0° et 45° sont préréglées.

• Desserrer la vis (14) au moyen de la clé Allen (13) fournie avec l’outil.

• Tirer la semelle (6) dans le sens opposé de la lame de scie.

• Incliner la semelle jusqu’à obtention de l’inclinaison désirée au moyen de la graduation.

• Pour les angles intermédiaires, serrer légèrement la vis (14) au moyen de la clé Allen (13).

• Ajuster l’inclinaison et serrer la vis (14).

• Pour bloquer les positions de 0° et 45°, rétracter la semelle. Réglage de la soufflerie (fig. A) La soufflerie dirige un courant d’air réglable vers la lame de scie pour garantir une vue optimale durant le sciage de la pièce.fr - 5 34 FRANÇAIS

• Régler la soufflerie au moyen du levier (10). Il y a trois niveaux: Bas Pour le travail du métal, pour une utilisation combinée avec un produit refroidissant ou lubrifiant ou avec un système d’aspiration. Intermédiaire Pour le travail du bois et de matériaux similaires à basse vitesse. Haut Pour le travail du bois et de matériaux similaires à haute vitesse. Montage de la buse d’aspiration (fig. E)

• Connecter la buse (5) sur l’orifice.

• Introduire le flexible d’un aspirateur dans la buse.

• Monter la coiffe d’aspiration de copeaux (8) comme l’indique le dessin.

• Pour démonter la buse (5), appuyer sur le lobe (16) et extraire le tube en tirant. Raccorder un aspirateur mis au point en conformité avec les directives relatives à l’émission de poussière. Ne pas utiliser un aspirateur lors du sciage de métaux à moins qu’un extincteur d’étincelles ne soit présent. Montage et démontage du pare-éclats (fig. F) Le pare-éclats (17) s’installe tout près de la lame de scie pour éviter l’éclatement du matériau au niveau de la coupe.

• Monter le pare-éclats (17) dans la semelle comme l’indique le dessin.

• Pour enlever le pare-éclats, procéder en ordre inverse. ST84EK/ST74EK - Montage et démontage de la semelle anti-rayure (fig. G) La semelle anti-rayure (18) protège la surface des ouvrages (fragiles).

• Engager la semelle anti-rayure sur la semelle principale comme l’indique le dessin. ST84EK/ST74EK - Variateur de vitesse électronique (fig. H) La vitesse varie avec la pression exercée sur l’interrupteur marche/arrêt (1).

• Pour prérégler la vitesse, tourner le variateur de vitesse électronique (2) dans la position désirée. La vitesse de la lame de scie augmente suivant les chiffres indiqués sur le variateur. Le réglage exact sera dicté par l’expérience. Après utilisation prolongée à basse vitesse, faire fonctionner l’outil à vide (vitesse maxi.) durant 3 minutes environ. Réglage de la position pendulaire (fig. I) Le réglage pendulaire permet d’obtenir un réglage optimal pour chaque type de matériau.

• Utiliser le bouton de réglage de la position pendulaire (4). Le réglage exact sera dicté par l’expérience. Le bouton peut être réglé avec la machine en marche. Le tableau ci-dessus est donné à titre indicatif. Pos. Bois Métal Matières plastiques 3 Coupes rapides - PVC 2 Pièces épaisses - Fibre de verre Acrylique 1 Contre-plaqué Aluminium - Aggloméré Non-ferreux - 0 Coupes précises Tôles - Pièces fines Accessoires disponibles en option Montage du guide parallèle (fig. J)

• Monter le guide parallèle (19) comme l’indique la figure. Montage du compas à verge (fig. K)

• Monter le compas à verge (20) comme l’indique la figure.

• Fixer le compas à verge au centre du cercle à découper. Mode d’emploi

• Toujours respecter les consignes de sécurité et les règles en vigueur.35 fr - 6 FRANÇAIS

• Bien fixer la pièce à scier. Avant de scier, éloigner tous les clous et outils métalliques de l’aire de travail.

• La lame de scie doit pouvoir avancer librement sous la pièce à scier. Ne pas couper des pièces dont l’épaisseur dépasse la profondeur de coupe maximale.

• Utiliser uniquement des lames de scie solides et en parfait état. Les lames de scie fendues ou voilées doivent être remplacées immédiatement.

• Ne pas sectionner des tubes.

• Ne jamais faire marcher l’outil sans lame de scie dans le porte-lame.

• Pour un résultat parfait, déplacer l’outil en avançant sans à-coups. Ne pas exercer de pression latérale sur la lame de scie. La semelle doit rester bien à plat sur l’ouvrage. Guider le câble de manière à ce qu’il ne puisse jamais être pris sous la lame des scie. Pour scier des formes sinueuses, faire avancer l’outil tout doucement.

• Attendre que l’outil soit complètement immobilisé avant de retirer la lame de scie de l’ouvrage. Après le travail, la lame de scie risque d’être chaude. Ne pas la toucher. Mise en marche et à l’arrêt (fig. A) ST84EK/ST82K

• Marche: appuyer sur l’interrupteur marche/arrêt (1). La vitesse de la ST84EK dépend de la pression exercée sur l’interrupteur (1).

• Pour un fonctionnement en continu, enfoncer le bouton de blocage (3).

• Arrêt: appuyer de nouveau sur l’interrupteur marche/arrêt.Toujours mettre l’outil à l’ARRET après le travail et avant de débrancher l’outil. ST74EK/ST72K

• Marche: faire glisser l’interrupteur marche/arrêt (1) vers l’avant.

• Arrêt: faire glisser l’interrupteur marche/arrêt vers l’arrière.Toujours mettre l’outil à l’ARRET après le travail et avant de débrancher l’outil. Pour scier le bois

• Si nécessaire, tracer une ligne de coupe.

• Mettre l’outil en marche.

• Bien maintenir l’outil et suivre la ligne tracée sur l’ouvrage.

• Pour scier parallèlement au bord de la pièce à scier, installer le guide parallèle et guider la scie le long de la pièce comme l’indique la figure J. Pour scier le bois en utilisant un trou guide

• Si nécessaire, tracer une ligne de coupe.

• Percer un trou (ø mini. 12 mm) et y introduire la lame de scie.

• Mettre l’outil en marche.

• Suivre la ligne tracée sur l’ouvrage.

• Pour découper des formes circulaires, installer le compas à verge et régler le rayon désiré. Pour scier jusqu’au bord de l’ouvrage (fig. D)

• Le cas échéant, enlever le guide pour coupes droites/rondes.

• Mettre le sélecteur sur 0.

• Desserrer la vis (14) au moyen de la clé Allen (13).

• Pousser la semelle (6) en arrière jusqu’à la butée.

• Mettre l’outil en marche. Pour scier le métal

• Monter une lame de scie adaptée.

• Procéder comme décrit ci-dessus.

• Mettre la soufflerie en position basse. Utiliser un lubrifiant de refroidissement (huile de coupe) pour éviter la surchauffe de la lame de scie et de l’ouvrage. Pour scier des cercles (fig. K)

• Monter le compas à verge comme l’indique la figure. Votre revendeur pourra vous renseigner sur les accessoires qui conviennent le mieux pour votre travail.Entretien Votre outil Elu a été conçu pour durer longtemps avec un minimum d’entretien. Son fonctionnement satisfaisant dépend pour une bonne part d’un entretien soigneux et régulier. Graissage du galet guide (fig. L)

• Graisser le galet guide (7) régulièrement pour éviter son calage. Nettoyage Les fentes d’aération doivent toujours être dégagées. Nettoyer régulièrement le boîtier avec un chiffon doux. Service après-vente Elu Tous les outils électriques Elu sont soumis à un contrôle rigoureux avant de quitter l’usine. Au cas où votre outil nécessiterait néanmoins une révision, contacter votre revendeur ou appeler le numéro vert Elu pour obtenir l’adresse du Service Elu agréé le plus proche (voir au dos du manuel). GARANTIE

• 30 JOURS D’ENGAGEMENT SATISFACTION • Si, pour quelque raison que ce soit, votre machine Elu ne vous donne pas entière satisfaction, il suffit de la retourner avec tous ses accessoires dans les 30 jours suivant son achat à votre distributeur, ou à un centre de service après-vente agréé pour un remboursement intégral ou un échange. Pour la Belgique et le Luxembourg, retournez votre machine à Elu. Munissez-vous d’une preuve d’achat.

• 1 AN DE GARANTIE • Au cas où votre machine Elu présenterait un défaut de fabrication dans les 12 premiers mois suivant son achat, nous garantissons le remplacement sans frais de toutes les pièces défectueuses ou de l’unité entière, et ce à notre discrétion, à condition que:

• la machine ait été utilisée correctement

• aucune personne non qualifiée n’ait tenté de réparer la machine
