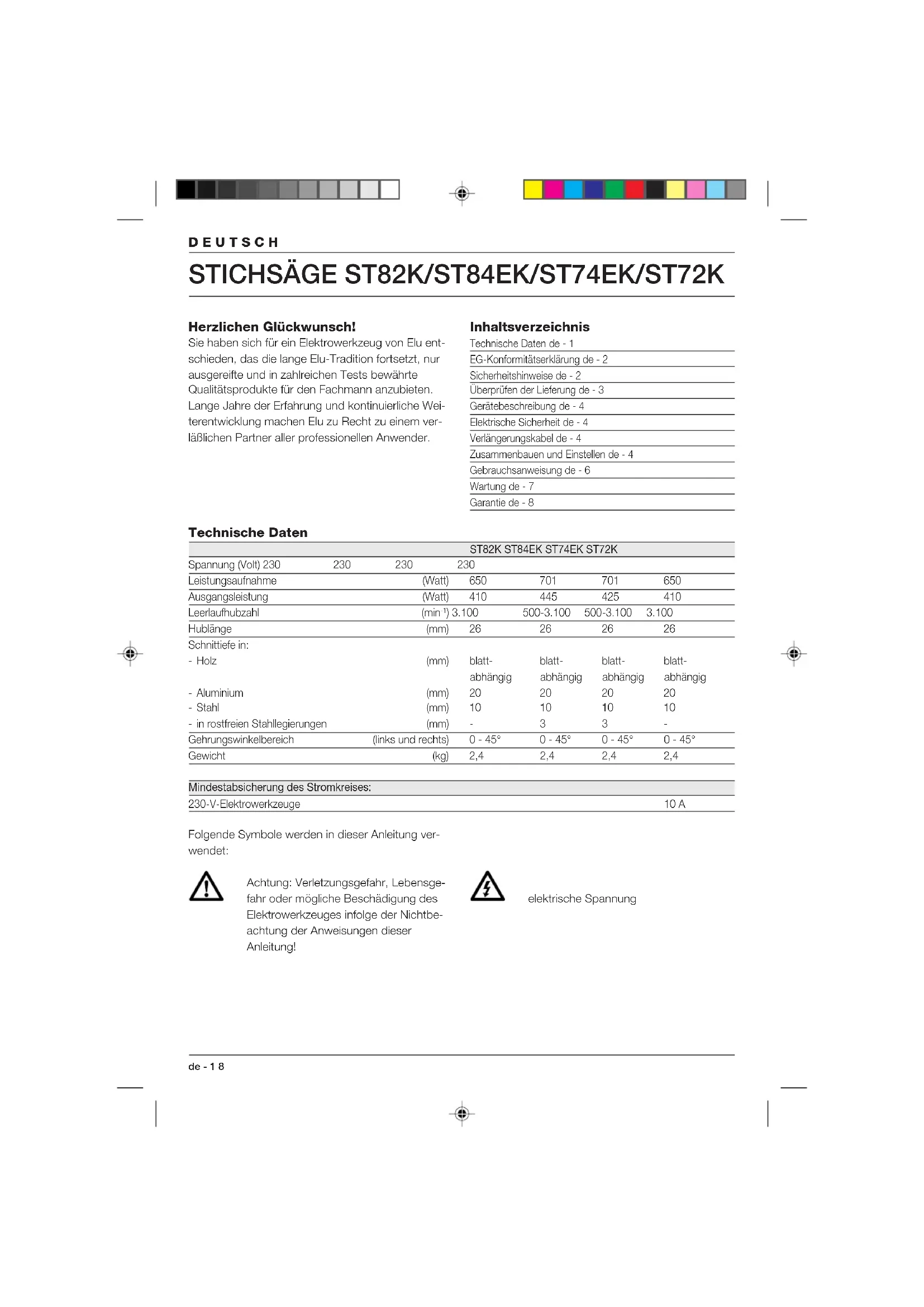

• At dateret købsnota forevises. Oplysninger om nærmeste Elu-autoriserede serviceværksted, se aktuelt katalog for videre information eller kontakt Elu. 7 da - 7 DANSKde - 1 8 DEUTSCH STICHSÄGE ST82K/ST84EK/ST74EK/ST72K Herzlichen Glückwunsch! Sie haben sich für ein Elektrowerkzeug von Elu ent- schieden, das die lange Elu-Tradition fortsetzt, nur ausgereifte und in zahlreichen Tests bewährte Qualitätsprodukte für den Fachmann anzubieten. Lange Jahre der Erfahrung und kontinuierliche Wei- terentwicklung machen Elu zu Recht zu einem ver- läßlichen Partner aller professionellen Anwender. Inhaltsverzeichnis Technische Daten de - 1 EG-Konformitätserklärung de - 2 Sicherheitshinweise de - 2 Überprüfen der Lieferung de - 3 Gerätebeschreibung de - 4 Elektrische Sicherheit de - 4 Verlängerungskabel de - 4 Zusammenbauen und Einstellen de - 4 Gebrauchsanweisung de - 6 Wartung de - 7 Garantie de - 8 Technische Daten ST82K ST84EK ST74EK ST72K Spannung (Volt) 230 230 230 230 Leistungsaufnahme (Watt) 650 701 701 650 Ausgangsleistung (Watt) 410 445 425 410 Leerlaufhubzahl (min

) 3.100 500-3.100 500-3.100 3.100 Hublänge (mm) 26 26 26 26 Schnittiefe in: - Holz (mm) blatt- blatt- blatt- blatt- abhängig abhängig abhängig abhängig - Aluminium (mm) 20 20 20 20 - Stahl (mm) 10 10 10 10 - in rostfreien Stahllegierungen (mm) - 3 3 - Gehrungswinkelbereich (links und rechts) 0 - 45° 0 - 45° 0 - 45° 0 - 45° Gewicht (kg) 2,4 2,4 2,4 2,4 Mindestabsicherung des Stromkreises: 230-V-Elektrowerkzeuge 10 A Folgende Symbole werden in dieser Anleitung ver- wendet: Achtung: Verletzungsgefahr, Lebensge- fahr oder mögliche Beschädigung des Elektrowerkzeuges infolge der Nichtbe- achtung der Anweisungen dieser Anleitung! elektrische SpannungDEUTSCH 9 de - 2 EG-Konformitätserklärung ST82K/ST84EK/ST74EK/ST72K Elu erklärt hiermit, daß diese Elektrowerkzeuge ent- sprechend den Richtlinien und Normen 98/37/EWG, 89/336/EWG, 73/23/EWG, EN 50144, EN 55014-2, EN 55014, EN 61000-3-2 und EN 61000-3-3 konzi- piert wurden. Für weitere Informationen wenden Sie sich bitte an die Adresse weiter unten oder an eine der auf der Rückseite dieser Anleitung genannten Niederlassun- gen. Die Höhe des Schalldrucks entspricht den Richtlini- en der Europäischen Gemeinschaft 86/188/EWG und 98/37/EWG gemessen nach EN 50144: ST82K ST84EK ST74EK ST72K

(Schalldruck) dB(A)* 93 93

(Schalleistung) dB(A) 101 101

• Arbeitsplatzbezogener Emissionswert Tragen Sie bei einem Schalldruck über 85 dB(A) einen Gehörschutz. Gewichteter Effektivwert der Beschleunigung nach EN 50144: ST82K ST84EK ST74EK ST72K < 2,5 m/s

Direktor Produktentwicklung Horst Großmann Elu International, Richard-Klinger-Straße 40, D-65510, Idstein, Deutschland Sicherheitshinweise Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Feuergefahr die nationalen Sicherheitsvorschriften zu beachten. Lesen Sie folgende Sicherheitshinweise, bevor Sie das Elektrowerkzeug benutzen. Bewahren Sie diese Sicherheitshinweise gut auf! Allgemeines 1 Halten Sie Ihren Arbeitsbereich in Ordnung Unordnung im Arbeitsbereich führt zu Unfallge- fahren. 2 Berücksichtigen Sie Umgebungseinflüsse Setzen Sie Elektrowerkzeuge keiner Nässe aus. Sorgen Sie für eine gute Beleuchtung des Ar- beitsbereiches. Benutzen Sie Elektrowerkzeuge nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen. 3 Schützen Sie sich vor elektrischem Schlag Vermeiden Sie Körperberührung mit geerdeten Teilen, z.B. Rohren, Heizkörpern, Herden und Kühlschränken. Bei extremen Einsatzbedin- gungen (z.B. hohe Feuchtigkeit, Entwicklung von Metallstaub usw.) kann die elektrische Sicherheit durch Vorschalten eines Trenntransformators oder eines Fehlerstrom-(FI-)Schutzschalters erhöht werden. 4 Halten Sie Kinder fern! Sorgen Sie dafür, daß Kinder das Werkzeug oder Kabel nicht berühren. Jugendliche unter 16 Jahren dürfen das Werkzeug nur unter fachli- cher Anleitung benutzen. 5 Verlängerungskabel im Freien Verwenden Sie bei Arbeiten im Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlängerungskabel. 6 Bewahren Sie Ihre Werkzeuge sicher auf Unbenutzte Werkzeuge sollten in trockenen, verschlossenen Räumen und für Kinder nicht erreichbar aufbewahrt werden. 7 Tragen Sie geeignete Arbeitskleidung Tragen Sie keine weite Kleidung oder Schmuck. Sie können von sich bewegenden Teilen erfaßt werden. Beim Arbeiten im Freien sind Arbeits- handschuhe und rutschfestes Schuhwerk emp- fehlenswert. Tragen Sie bei langen Haaren ein Haarnetz.de - 3 10 DEUTSCH 8 Benutzen Sie eine Schutzbrille und verwenden Sie eine Atemmaske bei staub- und spanerzeugenden Arbeiten. 9 Beachten Sie den Höchstschalldruck Tragen Sie bei einem Schalldruck über 85 dB(A) einen geeigneten Gehörschutz. 10 Sichern Sie das Werkstück Benutzen Sie Spannvorrichtungen oder einen Schraubstock, um das Werkstück festzuhalten. Es ist damit sicherer gehalten und ermöglicht die Bedienung des Elektrowerkzeuges mit beiden Händen. 11 Achten Sie auf einen sicheren Stand Achten Sie auf einen sicheren Stand, um in jeder Arbeitsposition das Gleichgewicht zu halten. 12 Vermeiden Sie unbeabsichtigtes Einschalten Tragen Sie keine an das Stromnetz angeschlos- senen Elektrowerkzeuge mit dem Finger am EIN-/AUS-Schalter. Vergewissern Sie sich davon, daß der Schalter beim Anschluß an das Stromnetz ausgeschaltet ist. 13 Seien Sie stets aufmerksam Konzentrieren Sie sich auf Ihre Arbeit. Gehen Sie vernünftig vor. Verwenden Sie das Werkzeug nicht, wenn Sie müde sind. 14 Ziehen Sie den Netzstecker Schalten Sie das Gerät ab und warten Sie, bis das Werkzeug die Ruhestellung erreicht hat, bevor Sie den Arbeitsplatz verlassen. Bei Nichtgebrauch, vor der Wartung und beim Werkzeugwechsel ist der Netzstecker zu ziehen. 15 Lassen Sie keine Werkzeugschlüssel stecken Überprüfen Sie vor dem Einschalten, ob die Schlüssel und Einstellwerkzeuge entfernt sind. 16 Benutzen Sie das richtige Werkzeug Die bestimmungsgemäße Verwendung ist in dieser Betriebsanleitung beschrieben. Verwenden Sie keine zu schwachen Werkzeuge oder Vorsatzgeräte für schwere Arbeiten. Mit dem richtigen Werkzeug erzielen Sie eine optimale Qualität und gewährleisten Ihre persönli- che Sicherheit. Warnung! Das Verwenden anderer als der in dieser Anleitung empfohlenen Vorsatzgeräte und Zubehörteile oder die Ausführung von Arbeiten mit diesem Elektrowerkzeug, die nicht der be- stimmungsgemäßen Verwendung entsprechen, kann zu Unfallgefahren führen. 17 Behandeln Sie das Kabel sorgfältig Tragen Sie das Werkzeug nicht am Kabel und benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten. 18 Pflegen Sie Ihre Werkzeuge mit Sorgfalt Halten Sie Ihre Werkzeuge scharf und sauber, um gut und sicher arbeiten zu können. Befolgen Sie die Wartungsvorschriften und die Hinweise für den Werkzeugwechsel. Kontrollieren Sie regelmäßig den Stecker und das Kabel und lassen Sie diese bei Beschädigung von einer Elu- Kundendienstwerkstatt erneuern. Kontrollieren Sie Verlängerungskabel regelmäßig und ersetzen Sie sie im Falle einer Beschädigung. Halten Sie alle Schalter trocken, sauber und frei von Öl und Fett. 19 Kontrollieren Sie Ihr Elektrowerkzeug auf Beschädigungen Vor Gebrauch ist das Elektrowerkzeug auf ein- wandfreie und bestimmungsgemäße Funktion zu überprüfen. Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein, um den einwandfreien Betrieb des Elektrowerkzeuges zu gewährleisten. Beschädigte Teile und Schutzvorrichtungen müssen vorschriftsgemäß repariert oder ausge- wechselt werden. Benutzen Sie das Elektrowerk- zeug nicht, wenn der Schalter defekt ist. Beschä- digte Schalter müssen durch eine Elu-Kunden- dienstwerkstatt ersetzt werden. 20 Lassen Sie Reparaturen nur von einer Elu- Kundendienstwerkstatt ausführen Dieses Elektrowerkzeug entspricht den einschlä- gigen Sicherheitsbestimmungen. Reparaturen dürfen nur von einem anerkannten Fachmann ausgeführt werden, andernfalls kann Unfallgefahr für den Betreiber entstehen. Überprüfen der Lieferung Die Verpackung enthält: 1 Stichsäge 3 Sägeblätter 1 Splitterschutz 1 Spanabsaugadapter 1 Schutzschuh (ST84EK/ST74EK) 2 Innensechskantschlüssel (ST82K/ST72K) 1 Innensechskantschlüssel (ST84EK/ST74EK)11 de - 4 DEUTSCH 1 Transportkoffer 1 Bedienungsanleitung 1 Explosionszeichnung

• Vergewissern Sie sich, daß das Elektrowerkzeug sowie die Zubehörteile beim Transport nicht beschädigt wurden.

• Lesen Sie vor der Inbetriebnahme die Bedie- nungsanleitung gründlich durch. Gerätebeschreibung (Abb. A) Ihre Stichsäge wurde zum professionellen Sägen in Holz, Stahl, Aluminium, PVC und Keramik entwickelt. 1 EIN-/AUS-Schalter 2 Hubzahl-Vorwahlrad (ST84EK/ST74EK) 3 Arretierknopf (ST84EK/ST82K) 3 Motorgehäuse (ST74EK/ST72K) 4 Vorwahl Pendelhub 5 Sägespan-Absauganschluß 6 Schuh 7 Führungsrolle 8 Sägespanführung 9 Sägeblatthalter 10 Einstellhebel für Sägespangebläse 11 Drehhebel für DSS-System (ST84EK/ST74EK) Elektrische Sicherheit Der Elektromotor wurde nur für eine Spannung kon- zipiert. Überprüfen Sie deswegen, ob die Netzspan- nung der auf dem Typenschild des Elektrowerkzeu- ges angegebenen Spannung entspricht. Ihr Elu-Elektrowerkzeug ist gemäß EN 50144 zweifach isoliert; eine Erdleitung ist aus diesem Grunde überflüssig. CH Bei Ersatz des Netzkabels achten Sie auf Verwendung des Schweizer Netzsteckers. Typ 11 für Klasse II (Doppelisolierung) - Geräte Typ 12 für Klasse I (Schutzleiter) - Geräte CH Ortsveränderliche Geräte, die im Freien verwendet werden, müssen über einen Fehlerstromschutzschalter angeschlossen werden. Auswechseln des Netzkabels oder -steckers Defekte Netzkabel oder -stecker dürfen nur von ei- nem autorisierten Fachbetrieb ausgewechselt wer- den. Ausgetauschte Netzkabel oder -stecker müs- sen danach fachgerecht entsorgt werden. Verlängerungskabel Verwenden Sie ein zugelassenes Verlängerungs- kabel, das für die Leistungsaufnahme des Elektro- werkzeugs ausreichend ist (vgl. technische Daten). Der Mindestquerschnitt beträgt 1,5 mm

. Rollen Sie das Kabel bei Verwendung einer Kabelrolle immer völlig aus. Zusammenbauen und Einstellen Ziehen Sie vor dem Zusammenbauen und Einstellen immer den Netzstecker. Einsetzen und Entfernen eines Sägeblattes ST82K/ST72K - (Abb. B) Das herkömmliche Elu-System erlaubt einen einfa- chen Blattwechsel mit Hilfe des im Lieferumfang ent- haltenen Innensechskantschlüssels.

• Bewegen Sie das Sägeblatt nach oben oder nach unten, damit Sie die Klemmschraube (12) des Sägeblatthalters (9) erreichen können.

• Lockern Sie mit Hilfe des im Lieferumfang enthaltenen Innensechskantschlüssels (13) die Schraube des Sägeblatthalters (9).

• Montieren oder entfernen Sie das Sägeblatt, indem Sie es mit der Rückseite in die Rille der Führungsrolle (7) führen. ST84EK/ST74EK - (Abb. A & C) Das neue Elu DSS-System (Drehen, Spannen, Schließen) erlaubt einen schnellen und einfachen Sägeblattwechsel ohne Werkzeuge.

• Ziehen Sie den Drehhebel (11) hoch und drehen Sie ihn entgegen dem Uhrzeigersinn, um das Sägeblattwechselsystem zu entriegeln.

• Stecken Sie das Sägeblatt in den Sägeblatthalter (9), indem Sie es mit der Rückseite in die Rille der Führungsrolle (7) führen.

• Spannen Sie das Sägeblatt ein, indem Sie den Drehhebel (11) im Uhrzeigersinn drehen, bis er hörbar einrastet.de - 5 12 DEUTSCH

• Drücken Sie den Hebel nach unten, um das Sägeblattwechselsystem zu schließen.

• Gehen Sie zum Entfernen des Sägeblatts in umgekehrter Reihenfolge vor. Einstellen des Gehrungswinkels (Abb. D) Der einstellbare Schuh (6) erlaubt das Sägen auf lin- ke und rechte Gehrung mit Winkeln bis zu 45°. Die Positionen 0° und 45° sind vorgewählt.

• Lösen Sie mit dem im Lieferumfang enthaltenen Innensechskantschlüssel (13) die Schraube (14).

• Bewegen Sie den Schuh (6) vom Sägeblatt weg.

• Ziehen Sie den Schuh hoch und stellen Sie anhand der Skala den gewünschten Gehrungs- winkel ein.

• Für Zwischenpositionen ziehen Sie mit dem Innensechskantschlüssel (13) die Schraube (14) leicht an.

• Stellen Sie den genauen Gehrungswinkel ein und ziehen Sie die Schraube (14) an.

• Zum Sichern der Positionen 0° und 45° schieben Sie den Schuh zurück in die vordere Position. Einstellen des Spangebläses (Abb. A) Das Spangebläse führt einen einstellbaren Luftstrom zum Sägeblatt, um das Werkstück während der Arbeit spanfrei zu halten.

• Stellen Sie das Spangebläse mit dem Hebel (10) ein. Es gibt drei Stufen: Niedrig Für die Metallbearbeitung, bei der Verwendung von Kühlflüssigkeit oder Schneidöl sowie bei der Verwendung der Spanabsaugung. Mittel Bei der Holzbearbeitung und ähnlichen Werkstoffen bei niedriger Geschwindig- keit. Hoch Bei der Holzbearbeitung und ähnlichen Werkstoffen bei hoher Geschwindigkeit. Anschließen des Spanabsaugadapters (Abb. E)

• Schließen Sie den Spanabsaugadapter am Anschluß (5) an.

• Stecken Sie das Ende des Staubabsaug- schlauches in den Adapter.

• Montieren Sie die Sägespanführung (8) wie abgebildet.

• Drücken Sie zum Entfernen des Staubabsaug- adapters die Sperre (16) und ziehen Sie den Adapter ab. Schließen Sie bei Bedarf einen Entstauber, gebaut nach Norm TRGS 553, an. Verwenden Sie beim Sägen von Metall keinen Entstauber ohne entsprechenden Funkenschutz. Einsetzen und Entfernen des Splitterschutzes (Abb. F) Der Splitterschutz (17), der nahe zum Sägeblatt montiert wird, verhindert das Splittern des Werk- stückes.

• Setzen Sie den Splitterschutz (17) gemäß der Abbildung in den Schuh ein.

• Zum Entfernen des Splitterschutzes gehen Sie in umgekehrter Reihenfolge vor. ST84EK/ST74EK - Montieren und Entfernen des Schutzschuhs (Abb. G) Der Schutzschuh (18) beugt Schäden an der Ober- fläche von (empfindlichen) Werkstücken vor.

• Drücken Sie den Schutzschuh gemäß der Abbildung auf den Schuh, bis er einrastet. ST84EK/ST74EK - Elektronische Hubzahl- Einstellung (Abb. H) Der Druck auf den EIN-/AUS-Schalter (1) bestimmt die Hubzahl.

• Drehen Sie das Hubzahl-Vorwahlrad (2) auf die gewünschte Stufe. Je höher die Zahl, um so höher die Säge-Hubzahl. Die richtige Einstellung hängt von der Stärke und dem Werkstoffmaterial des Werkstückes ab. Falls Sie das Werkzeug für längere Zeit bei niedriger Hubzahl verwendet haben, schalten Sie es für etwa 3 Minuten auf Leerlauf bei höchster Hubzahl.DEUTSCH 13 de - 6 Einstellen des Pendelhubs (Abb. I) Der einstellbare Pendelhub stellt beste Schnitt- ergebnisse für unterschiedliche Materialien sicher.

• Schieben Sie den Vorwahlknopf (4) in die gewünschte Position. Die richtige Einstellung ist eine Sache der Erfahrung. Die Einstellung kann während des Betriebs verändert werden. Vgl. die folgende Tafel. Pos. Holz Metall Kunststoffe 3 Schnelle Schnitte - PVC 2 Dicke Werkstücke - Fiberglas Acryl 1 Sperrholz Aluminium - Holzspanplatte NE-Metall - 0 Dünne Werkstücke Metallblech - Feine Schnitte Lieferbares Zubehör Montieren der Führung für Parallelschnitte (Abb. J)

• Montieren Sie den Parallelanschlag (19) gemäß der Abbildung. Montieren der Führung für Rundschnitte (Abb. K)

• Montieren Sie den Zirkelarm (20) gemäß der Abbildung.

• Sichern Sie den Zirkelarm in der Mitte des zu schneidenden Loches. Gebrauchsanweisung

• Beachten Sie immer die Sicherheitshin- weise und die gültigen Vorschriften.

• Vergewissern Sie sich, daß das zu sägende Material gut gesichert wurde.

• Stellen Sie sicher, daß unter dem Werkstück genug Freiraum für das Sägeblatt ist. Sägen Sie keine Werkstük- ke, deren Stärke größer ist als die maximale Schnittiefe.

• Es sollten ausschließlich scharfe und einwandfrei arbeitende Sägeblätter verwendet werden; rissige oder verbogene Sägeblätter sind sofort auszuwechseln.

• Verwenden Sie das Werkzeug nicht zum Sägen von Rohren.

• Schalten Sie das Werkzeug nie ein, wenn kein Sägeblatt montiert ist.

• Für optimale Ergebnisse führen Sie das Werkzeug mit festen, fließenden Bewegungen über das Werkstück. Üben Sie nie seitlichen Druck auf das Säge- blatt aus. Halten Sie den Sägeschuh flach auf dem Werkstück. Achten Sie darauf, daß das Netzkabel der Säge folgen kann und sich nicht verhakt. Schieben Sie das Werkzeug beim Sägen von Kurven, Kreisen und anderen ründlichen Formen leicht vor.

• Ziehen Sie das Sägeblatt erst aus dem Werkstück heraus, wenn es zum Stillstand gekommen ist. Das Sägeblatt kann nach dem Sägen sehr heiß sein. Fassen Sie es nicht an. Ein- und Ausschalten (Abb. A) ST84EK/ST82K

• Einschalten: drücken Sie den Ein-/Aus-Schalter (1). ST84EK: Der Druck auf den Ein-/Aus- Schalter (1) bestimmt die Hubzahl.

• Für Dauerbetrieb drücken Sie zusätzlich den Arretierknopf (3).

• Ausschalten: drücken Sie nochmals den Ein-/ Aus-Schalter. Schalten Sie den Ein-/Aus-Schalter nach dem Beenden der Arbeit und vor dem Ziehen des Netzsteckers immer in die Aus- Position. ST74EK/ST72K

• Einschalten: schieben Sie den Ein-/Aus-Schalter (1) nach vorne.

• Ausschalte: schieben Sie den Ein-/Aus-Schalter (1) nach hinten. Schalten Sie den Ein-/Aus- Schalter nach dem Beenden der Arbeit und vor dem Ziehen des Netzsteckers immer in die Aus- Position. Sägen in Holz

• Zeichnen Sie bei Bedarf eine Schnittlinie.

• Schalten Sie das Werkzeug ein.

• Halten Sie das Werkzeug am Werkstück und folgen Sie der Linie.de - 7 14 DEUTSCH

• Um parallel zur Kante des Werkstückes zu sägen, montieren Sie den Parallelanschlag und führen die Stichsäge gemäß Abb. J am Werk- stück entlang. Sägen von Ausschnitten in Holz

• Zeichnen Sie bei Bedarf eine Schnittlinie.

• Bohren Sie ein Loch (mindestens 12 mm ø) und stecken Sie das Sägeblatt hinein.

• Schalten Sie das Werkzeug ein.

• Folgen Sie der Linie.

• Um einwandfreie Rundschnitte zu erzielen, montieren Sie den Zirkelarm und stellen ihn auf den gewünschten Radius ein. Randnahes Sägen (Abb. D)

• Entfernen Sie die Führung für gerade/runde Schnitte (falls montiert).

• Stellen Sie den Vorwahlknopf für den Pendelhub auf 0.

• Lösen Sie die Schraube (14) mit Hilfe des Innensechskantschlüssels (13).

• Drücken Sie den Sägeschuh (6) ganz nach hinten.

• Ziehen Sie die Schraube an.

• Schalten Sie das Werkzeug ein. Sägen in Metall

• Montieren Sie ein geeignetes Sägeblatt.

• Gehen Sie wie oben vor.

• Passen Sie die Säge-Hubzahl an.

• Stellen Sie das Spangebläse auf niedrige Position. Verwenden Sie eine Kühlflüssigkeit (Schneidöl), um eine Überhitzung des Sägeblatts oder des Werkstücks zu verhindern. Sägen von Kreisen (Abb. K)

• Montieren Sie den Zirkelarm gemäß der Abbildung. Wenden Sie sich für nähere Informationen über das richtige Zubehör an Ihren Elu-Fachhändler. Wartung Ihr Elu-Elektrowerkzeug wurde für eine lange Le- bensdauer und einen möglichst geringen Wartungs- aufwand entwickelt. Ein dauerhafter, einwandfreier Betrieb setzt eine regelmäßige Reinigung voraus. Schmieren der Führungsrolle (Abb. L)

• Schmieren Sie die Führungsrolle (7) regelmäßig, um ein Festlaufen zu verhindern. Reinigung Sorgen Sie dafür, daß die Lüftungsschlitze offen blei- ben, und reinigen Sie das Gehäuse regelmäßig mit einem weichen Tuch. Recycling (nicht zutreffend für Österreich und die Schweiz) Elektrowerkzeuge enthalten Roh- und Kunststoffe, die recycelt werden können und Stoffe, die fachge- recht entsorgt werden müssen. Elu und andere namhafte Hersteller von Elektrowerkzeugen haben ein Recycling-Konzept entwickelt, das dem Handel und dem Anwender eine problemlose Rückgabe von Elektrowerkzeugen ermöglicht. Ausgediente netz- und akkubetriebene Elu-Werkzeuge können beim Handel abgegeben oder direkt an Elu eingeschickt werden. Beim Recycling werden sortenreine Roh- stoffe (Kupfer, Aluminium, etc.) und Kunststoffe ge- wonnen und nicht verwertbare Reststoffe verantwor- tungsvoll entsorgt. Voraussetzung für den Erfolg ist das Engagement von Anwendern, Handel und Markenherstellern. Elu-Kundendienst Alle Elu-Elektrowerkzeuge werden werkseitig gründ- lich getestet. Sollte eine Reparatur dennoch erfor- derlich sein, so wenden Sie sich bitte an eine Elu- Kundendienstwerkstatt. Erfragen Sie die Ihnen am nächsten gelegene Elu-Kundendienstwerkstatt bei Ihrem Elu-Fachhändler oder bei der Elu-Haupt- niederlassung Ihres Landes (siehe Rückseite dieser Bedienungsanleitung).GARANTIE

• 30 TAGE GELD ZURÜCK GARANTIE • Wenn Sie mit der Leistung Ihres Elu-Elektrowerk- zeuges nicht völlig zufrieden sind, können Sie es unter Vorlage des Original-Kaufbeleges ohne weiteres innerhalb von 30 Tagen bei Ihrem Elu- Fachhändler im Original-Lieferumfang zurückge- ben und erhalten Ihr Geld zurück. Die Geld zurück Garantie gilt nicht für Zubehör.

• 1 JAHR GARANTIE • Die Garantiefrist von 12 Monaten gilt für alle Elu- Elektrowerkzeuge und beginnt mit dem Kauf- datum, das durch den Original-Kaufbeleg nachgewiesen werden muß. In dieser Zeit garantieren wir:

• Kostenlose Beseitigung eventueller Störungen

• Kostenlosen Ersatz aller schadhaften Teile

• Kostenlosen und fachmännischen Reparatur- service

• Voraussetzung ist, daß der Fehler nicht auf unsachgemäße Behandlung zurückzuführen ist und nur Original-Elu-Zubehörteile verwendet wurden, die ausdrücklich von Elu als zum Betrieb mit Elu-Elektrowerkzeugen geeignet bezeichnet worden sind. Mit dieser Garantieerklärung erhalten Sie eine zusätzliche Sicherheit. Sie schränkt jedoch in keinem Falle Ihre gesetzlichen Gewährleistungs- rechte ein, die Sie gegenüber demjenigen haben, bei dem Sie das Gerät gekauft haben. Sie können nach Ihrer Wahl diese in gewissem Umfange weitergehenden Rechte (Minderung des Kaufpreises oder Rückgängigmachung des Kaufes) auch Ihrem Verkäufer gegenüber geltend machen. DEUTSCH 15 de - 8en - 1 16 ENGLISH Congratulations! You have chosen an Elu Power Tool. Years of experience, thorough product development and innovation make Elu one of the most reliable partners for professional Power Tool users. JIGSAW ST82K/ST84EK/ST74EK/ST72K Table of contents Technical data en - 1 EC-Declaration of conformity en - 2 Safety instructions en - 2 Package contents en - 3 Description en - 3 Electrical safety en - 4 Mains plug replacement (U.K. & Ireland only) en - 4 Using an extension cable en - 4 Assembly and adjustment en - 4 Instructions for use en - 6 Maintenance en - 7 Guarantee en - 7 Technical data ST82K ST84EK ST74EK ST72K Voltage V 230 230 230 230 (U.K. & Ireland only) V 230/115 230/115 230/115 230/115 Power input W 650 701 701 650 Power output W 410 445 425 410 No load speed min
