MANUALE UTENTE ST82K ELU

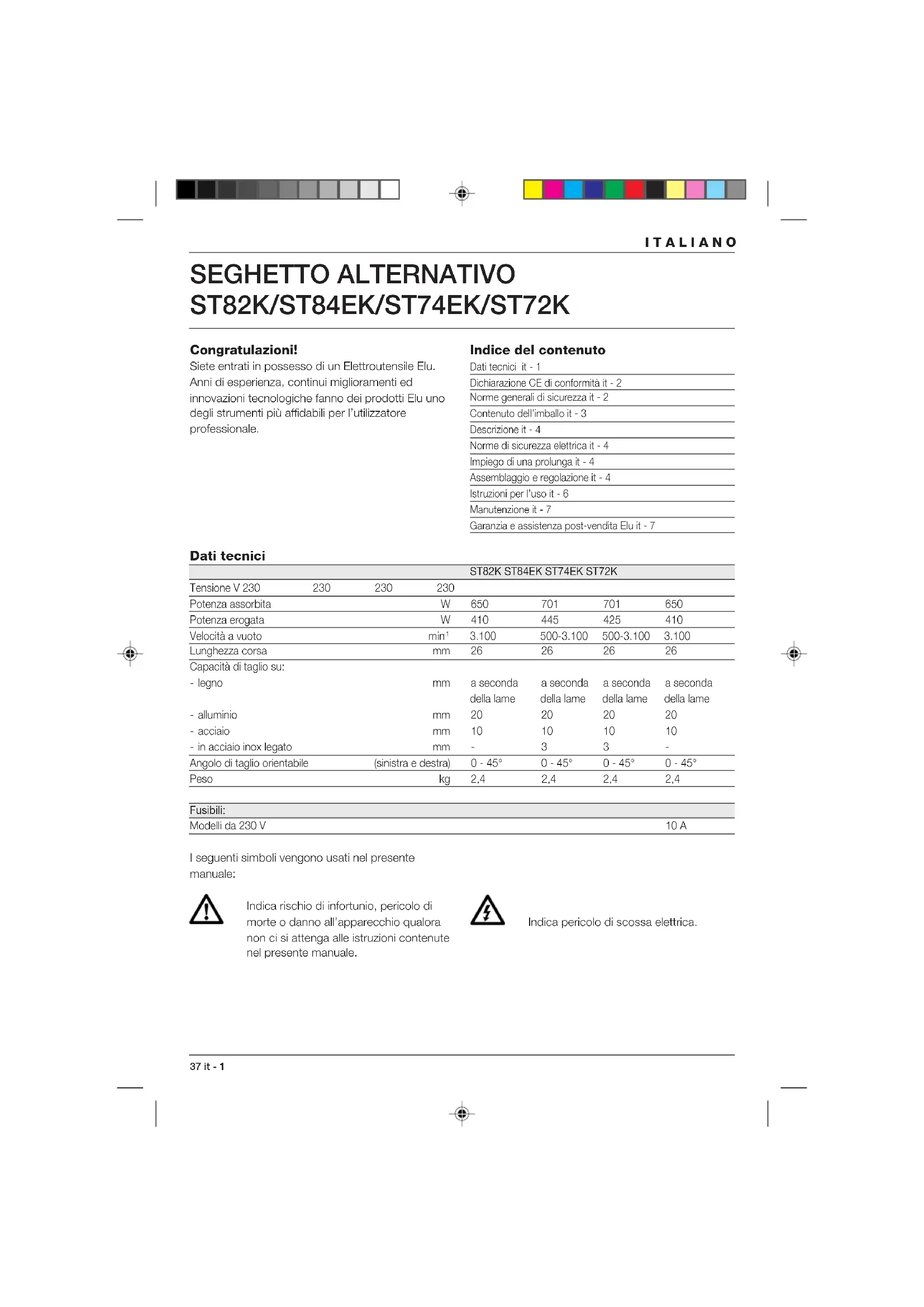

• la preuve d’achat portant la date d’acquisition soit fournie. fr - 7 36 FRANÇAISITALIANO 37 it - 1 SEGHETTO ALTERNATIVO ST82K/ST84EK/ST74EK/ST72K Congratulazioni! Siete entrati in possesso di un Elettroutensile Elu. Anni di esperienza, continui miglioramenti ed innovazioni tecnologiche fanno dei prodotti Elu uno degli strumenti più affidabili per l’utilizzatore professionale. Indice del contenuto Dati tecnici it - 1 Dichiarazione CE di conformità it - 2 Norme generali di sicurezza it - 2 Contenuto dell’imballo it - 3 Descrizione it - 4 Norme di sicurezza elettrica it - 4 Impiego di una prolunga it - 4 Assemblaggio e regolazione it - 4 Istruzioni per l’uso it - 6 Manutenzione it - 7 Garanzia e assistenza post-vendita Elu it - 7 Dati tecnici ST82K ST84EK ST74EK ST72K Tensione V 230 230 230 230 Potenza assorbita W 650 701 701 650 Potenza erogata W 410 445 425 410 Velocità a vuoto min

Lunghezza corsa mm 26 26 26 26 Capacità di taglio su: - legno mm a seconda a seconda a seconda a seconda della lame della lame della lame della lame - alluminio mm 20 20 20 20 - acciaio mm 10 10 10 10 - in acciaio inox legato mm - 3 3 - Angolo di taglio orientabile (sinistra e destra) 0 - 45° 0 - 45° 0 - 45° 0 - 45° Peso kg 2,4 2,4 2,4 2,4 Fusibili: Modelli da 230 V 10 A I seguenti simboli vengono usati nel presente manuale: Indica rischio di infortunio, pericolo di morte o danno all’apparecchio qualora non ci si attenga alle istruzioni contenute nel presente manuale. Indica pericolo di scossa elettrica.it - 2 38 ITALIANO Dichiarazione CE di conformità ST82K/ST84EK/ST74EK/ST72K Elu dichiara che gli Elettroutensili sono stati costruiti in conformità alle norme: 98/37/CEE, 89/336/CEE, 73/23/CEE, EN 50144, EN 55014-2, EN 55014, EN 61000-3-2 & EN 61000-3-3. Per ulteriori informazioni, contattare Elu nel indirizzo qui sotto o consultare il retro del presente manuale. Il livello di rumorosità è conforme alle norme 86/188/CEE e 98/37/CEE, dati ricavati in base alla norma EN 50144: ST82K ST84EK ST74EK ST72K

• all’orecchio dell’operatore Prendere appropriate misure a protezione dell’udito qualora il livello acustico superasse gli 85 dB(A). Il valore medio quadratico ponderato dell’accelerazione secondo EN 50144: ST82K ST84EK ST74EK ST72K < 2,5 m/s

Direttore ricerca e sviluppo Horst Großmann Elu International, Richard-Klinger-Straße 40, D-65510, Idstein, Germania Norme generali di sicurezza Durante l’utilizzo di utensili elettrici adottate sempre le elementari norme di sicurezza atte a ridurre i rischi d’incendio, scariche elettriche e ferimenti. Leggere attentamente le seguenti istruzioni prima di utilizzare il prodotto. Custodire con cura le istruzioni! Norme generali 1 Tenere pulita l’area di lavoro Ambienti e banchi di lavoro in disordine possono essere causa d’incidenti. 2 Tener presenti le caratteristiche dell’ambiente di lavoro Non esporre gli utensili elettrici all’umidità. Tenere ben illuminata l’area di lavoro. Non usare gli utensili elettrici in luoghi con atmosfera gassosa o infiammabile. 3 Proteggersi da scariche elettriche Evitare il contatto con oggetti dotati di collegamento a terra (per es. tubi, termosifoni, cucine e frigoriferi). Durante impieghi estremi (per es. alto livello di umidità, polvere metallica, ecc.) si può aumentare la sicurezza elettrica collegando in serie un trasformatore d’isolamento o un interruttore salvavita. 4 Tenere i bambini lontani dall’area di lavoro Non permettere che persone estranee tocchino l’utensile o il cavo di prolunga. Per i ragazzi di età inferiore ai 16 anni è richiesta la supervisione di un adulto. 5 Cavo di prolunga per l’uso esterno Se l’utensile viene utilizzato all’aperto, si faccia uso soltanto di un cavo di prolunga di tipo idoneo, appositamente previsto e contrassegnato per l’uso esterno. 6 Custodia dell’elettroutensile dopo l’uso Riporre gli Elettroutensili in luogo sicuro e ben asciutto, fuori dalla portata dei bambini. 7 Usare il vestiario appropriato Evitare l’uso di abiti svolazzanti, catenine, ecc. in quanto potrebbero rimanere presi nelle parti mobili dell’utensile. Lavorando all’aperto indossare guanti di gomma e scarpe con suole antisdrucciolo. Raccogliere i capelli se si portano lunghi. 8 Usare occhiali protettivi Usare inoltre una maschera antipolvere qualora si producano polvere o particelle volatili.ITALIANO 39 it - 3 9 Rumorosità eccessiva Prendere appropriate misure a protezione dell’udito se il livello acustico supera gli 85 dB(A). 10 Bloccare il pezzo da lavorare Usare pinze o morse per bloccare il pezzo da lavorare, ciò aumenta la sicurezza e consente di mantenere entrambe le mani libere per operare meglio. 11 Non sbilanciarsi Mantenere sempre un buon equilibrio evitando posizioni malsicure. 12 Evitare accensioni accidentali Non eseguire il trasporto dell’Elettroutensile collegato alla rete di alimentazione tenendo il dito sull’interruttore. Assicurarsi che l’interruttore sia in posizione OFF prima di inserire la spina. 13 Stare sempre attenti Prestare attenzione a quanto si sta facendo. Usare il proprio buon senso e non utilizzare l’utensile quando si è stanchi. 14 Staccare l’alimentazione dell’utensile Spegnere l’utensile ed attendere il suo arresto completo prima di lasciarlo incustodito. Staccare la spina dalla presa se l’utensile rimane inutilizzato e prima di eseguire qualsiasi operazione di manutenzione dell’utensile o di sostituzione degli accessori. 15 Non lasciare sull’utensile chiavi o strumenti di misura Prima di mettere in funzione l’Elettroutensile si abbia cura di togliere chiavi e altri strumenti. 16 Usare l’utensile adatto L’utilizzo previsto è indicato nel presente manuale. Non forzare utensili e accessori di potenza limitata impiegandoli per lavori destinati ad utensili di maggiore potenza. Attenzione! L’uso di accessori o attrezzature diversi, o l’impiego del presente utensile per scopi diversi, da quelli raccomandati nel manuale d’uso possono comportare il rischio di infortuni. 17 Non abusare del cavo elettrico Non trascinare l’utensile né disinserire la spina strattonando il cavo di alimentazione. Proteggere il cavo dal calore, dagli olii minerali e dagli bordi taglienti. 18 Mantenere l’utensile con cura Tenere gli accessori sempre ben affilati e puliti per un migliore e più sicuro utilizzo. Osservare le istruzioni per la lubrificazione e la sostituzione degli accessori. Controllare periodicamente lo stato del cavo di alimentazione, e se danneggiato farlo riparare presso un Centro di Assistenza tecnica autorizzato Elu. Tenere gli organi di comando puliti, asciutti e privi di olio o grasso. 19 Controllare che non vi siano parti danneggiate Prima dell’utilizzo controllare scrupolosamente che non vi siano parti danneggiate e che l’utensile sia in grado di effettuare il suo lavoro in modo corretto. Controllare l’allineamento delle parti mobili assicurandosi che non vi siano grippaggi, danni ai componenti o ai supporti, e altre condizioni che possono compromettere il buon funzionamento dell’utensile. Dispositivi di sicurezza e altre parti difettose devono essere riparate o sostituite secondo le modalità previste. Non usare l’utensile se l’interruttore è difettoso e provvedere alla sua sostituzione ricorrendo ad un Centro di Assistenza autorizzato Elu. 20 Rivolgersi ai Centri di Assistenza Tecnica autorizzati Elu per le riparazioni Il presente Elettroutensile è conforme alle principali norme di sicurezza vigenti. Per evitare pericolo di infortuni, le riparazioni alle apparecchiature elettriche devono essere effettuate esclusivamente da personale qualificato. Contenuto dell’imballo L’imballo comprende: 1 Seghetto 3 Lame 1 Inserto antischeggiatura 1 Adattatore per aspirazione 1 Protezione antigraffio per scarpa (ST84EK/ST74EK) 2 Chiavi per brugole (ST82K/ST72K) 1 Chiave per brugole (ST84EK/ST74EK) 1 Cassetta di trasporto 1 Manuale istruzione 1 Disegno esploso

• Accertarsi che l’utensile, i componenti o gli accessori non abbiano subito danni durante il trasporto.

• Leggere a fondo, con calma e con la massima attenzione il presente manuale prima di mettere in funzione l’utensile.it - 4 40 ITALIANO Descrizione (fig. A) Il vostro seghetto alternativo è stato concepito per applicazioni di tipo professionale su legno, acciaio, alluminio, PVC e materiali ceramici. 1 Interruttore on/off 2 Variatore di velocità (ST84EK/ST74EK) 3 Pulsante di bloccaggio (ST84EK/ST82K) 3 Alloggiamento motore (ST74EK/ST72K) 4 Selettore di oscillazione del movimento a pendolo 5 Attacco per aspirazione trucioli 6 Scarpa 7 Rullino di guida 8 Riparo di aspirazione trucioli 9 Portalama 10 Leva di regolazione per la soffiante di evacuazione polveri 11 Impugnatura girevole (ST84EK/ST74EK) Norme di sicurezza elettrica Il motore elettrico è stato predisposto per operare con un unico voltaggio. Assicurarsi che il voltaggio a disposizione corrisponda a quello indicato sulla targhetta. Il Vostro utensile Elu è fornito di doppio isolamento, in ottemperanza alla norma EN 50144, per le quale non è richiesta la messa a terra. CH Per la sostituzione del cavo di alimentazione, utilizzare sempre la spina di tipo prescritto. Tipo 11 per la classe II (doppio isolamento) - utensili elettrici Tipo 12 per la classe I (messa a terra) - utensili elettrici CH Gli apparecchi portatili, utilizzati in ambiente esterno, devono essere collegati ad un interruttore differenziale. Sostituzione del cavo o della spina Quando occorre sostituire la spina, smaltire la spina vecchia in modo appropriato; è pericoloso inserire una spina con i conduttori di rame scoperti in una presa di corrente sotto tensione. Impiego di una prolunga In caso di impiego di una prolunga, quest’ultima dovrà essere di tipo omologato e di dimensioni idonee a garantire l’alimentazione elettrica dell’apparecchio (vedere le caratteristiche tecniche). La dimensione minima del conduttore è 1,5 mm

Se si utilizza un avvolgitore, estrarre il cavo per l’intera lunghezza. Assemblaggio e regolazione Prima di effettuare il montaggio o la regolazione disinserire sempre la spina dalla presa di alimentazione. Montaggio e rimozione della lama ST82K/ST72K - (fig. B) Il sistema convenzionale Elu consente l’agevole sostituzione delle lame avvalendosi della chiave fornita in dotazione all’elettroutensile.

• Spostare la lama del seghetto verso l’alto o verso il basso per esporre la vite di fissaggio (12) del portalama (9).

• Allentare la vite sul portalama (9) avvalendosi della chiave (13) fornita in dotazione all’elettroutensile.

• Inserire o togliere la lama del seghetto guidandone la parte posteriore nella scanalatura del rullino di guida. ST84EK/ST74EK - (fig. A & C) Il sistema Elu consente la rapida e agevole sostituzione delle lame senza che sia necessario ricorrere ad attrezzi.

• Tirare verso l’alto l’impugnatura girevole (11) e girarla in senso antiorario.

• Sbloccare l’impugnatura ruotandola come indicato.

• Inserire la lama nel portalama (9) guidandone la parte posteriore nella scanalatura del rullino di guida (7).

• Girare l’impugnatura girevole (11) in senso orario sino a che non si avverta lo scatto di serraggio.

• Abbassare l’impugnatura.

• Procedere in senso inverso per rimuovere la lama. Regolazione dell’angolo di taglio (fig. D) La scarpa orientabile (6) consente l’esecuzione di tagli angolati sino a 45° verso sinistra o destra. Le posizioni 0° e 45° sono pre-impostate.

• Allentare la vite (14) avvalendosi dell’apposita chiave (13), fornita in dotazione.ITALIANO 41 it - 5

• Far scorrere la scarpa (6) via della lama.

• Inclinare la scarpa e impostare l’angolo di taglio desiderato avvalendosi della scala graduata.

• Per eseguire angoli orientabili con gradazioni intermedie, stringere leggermente lavite (14) avvalendosi della chiave (13).

• Registrare finemente l’angolo orientabile e stringere la vite (14).

• Per fissare le posizioni 0° e 45°, far scorrere la scarpa versa la posizione anteriore. Regolazione della soffiante di evacuazione polveri (fig. A) La soffiante di evacuazione polveri dirige un flusso di aria contro la lama per mantenere pulito il pezzo in fase di lavorazione.

• Regolare la soffiante di evacuazione polveri avvalendosi della leva (10). La leva presenta tre livelli di regolazione: Minimo Per il lavoro su metalli, quando si impieghino refrigeranti e lubrificanti e per l’uso con l’aspiratore polveri. Medio Per il lavoro a bassa velocità su legno e materiali analoghi. Massimo Per il lavoro ad alta velocità su legno e materiali analoghi. Montaggio dell’adattatore per aspirazione trucioli (fig. E)

• Inserire l’adattatore (5) nel rispettivo attacco.

• Introdurre nell’adattatore la bocca del manicotto di aspirazione trucioli.

• Montare la protezione dell’adattatore (8) come indicato.

• Per togliere l’adattatore, premere l’aletta (16) ed estrarlo. Se richiesto, collegare un aspiratore conforme alle vigenti direttive di evacuazione delle polveri. Durante il taglio di metalli, si raccomanda di non impiegare aspiratori sprovvisti di un’adeguato parascintille. Montaggio e rimozione dell’inserto antischeggiatura per scarpa (fig. F) L’inserto antischeggiatura (17), che si posiziona in prossimità della lama, ha lo scopo di evitare lo scheggiamento del pezzo in lavorazione.

• Montare sulla scarpa l’inserto antischeggiatura (17) come mostrato in figura.

• Procedere in senso inverso per rimuovere l’inserto antischeggiatura. ST84EK/ST74EK - Montaggio e rimozione della protezione antigraffio (fig. G) La protezione antigraffio (18) ha la funzione di evitare che si danneggi la superficie del materiale (fragile) in lavorazione.

• Inserire a scatto la protezione sulla scarpa come mostrato in figura. ST84EK/ST74EK - Regolazione della velocità elettronica di taglio (fig. H) La velocità di taglio varia in base alla pressione esercitata sull’interruttore on/off (1).

• Per pre-impostare la velocità di taglio, girare il selettore di velocità (2) sul valore desiderato. Più alto sarà il numero, maggiore sarà la velocità di taglio. Impostare la velocità di taglio in base allo spessore ed al materiale costitutivo del pezzo da lavorare. Dopo che si sia impiegato l’elettroutensile per prolungati periodi di tempo a basse velocità, farlo funzionare per circa 3 minuti alla massima velocità in assenza di carico. Regolazione del movimento a pendolo (fig. I) Il movimento regolabile a pendolo consente di impartire alla lama la forza e velocità ottimali rispetto ai vari materiali da lavorare.

• Impostare il selettore (4) sulla posizione desiderata. Per stabilire quale sia la corretta impostazione rispetto al materiale da tagliare è necessaria una certa esperienza. Si potrà intervenire sul selettore con l’elettroutensile in funzione.it - 6 42 ITALIANO Consultare la seguente tabella. Pos. Legno Metallo Materiali plastici 3 Tagli veloci - PVC 2 Pezzi spessi - Fibre di vetro Acrilico 1 Legno compensato Alluminio - Legno truciolare Metalli non-ferrosi - 0 Pezzi sottili Foglio di metallo - Tagli precisi Accessori opzionali Installazione della guida parallela (fig. J)

• Montare la guida parallela (19) come mostrato in figura. Installazione della barra di allineamento (fig. K)

• Montare la barra di allineamento (20) come mostrato in figura.

• Fissare la barra di allineamento al centro del foro da praticare. Istruzioni per l’uso

• Osservare sempre le istruzioni per la sicurezza e le normative vigenti.

• Verificare che il pezzo in lavorazione sia saldamente fissato. Togliere chiodi, viti o altri dispositivi di fissaggio che potrebbero danneggiare la lama dell’elettroutensile.

• Verificare che vi sia spazio sufficiente per la lama al di sotto del pezzo da lavorare. Non tagliare materiali di spessore superiore a quello massimo consentito.

• Impiegare solo lame affilate. Sostituire immediatamente le lame che risultino danneggiate o piegate.

• Non impiegare l’elettroutensile per tagliare tubi o condotti.

• Non mettere mai in funzione l’elettroutensile senza la lama.

• Per ottenere i migliori risultati, fate avanzare l’elettroutensile in maniera costante e regolare sul pezzo in lavorazione. Non esercitare pressioni laterali sulla lama. Mantenere la lama piatta sul pezzo di lavorazione e scostare il cavo di alimentazione tenendolo in linea con il lato posteriore dell’elettroutensile. Per il taglio di curve, cerchi o altre forme arrotondate, spingere leggermente in avanti l’elettroutensile.

• Prima di rimuovere la lama dal pezzo in lavorazione, attendere che l’elettroutensile si sia completamente fermato. Dopo l’impiego la lama può essere rovente. Si eviti pertanto di toccarla. Attivazione e disattivazione (fig. A) ST84EK/ST82K

• Attivazione: premere l’interruttore on/off (1). La velocità di taglio dell’utensile ST84EK è modulabile in base alla pressione esercitata sull’interruttore on/off (1).

• Per il funzionamento in continuo, premere il pulsante di blocco (3).

• Disattivazione: premere di nuovo l’interruttore on/off. Spegnere sempre l’elettroutensile al termine del lavoro e prima di disinserire la spina. ST74EK/ST72K

• Attivazione: far scorrere l’interruttore on/off (1) avanti.

• Disattivazione: far scorrere l’interruttore on/off (1) indietro. Spegnere sempre l’elettroutensile al termine del lavoro e prima di disinserire la spina. Taglio su legno

• Se necessario, tracciare sul pezzo in lavorazione una linea di riferimento.

• Attivare l’elettroutensile.

• Mantenere fermo l’elettroutensile contro il pezzo in lavorazione e seguire la linea di riferimento precedentemente tracciata.

• Per eseguire tagli paralleli al bordo del pezzo di lavorazione, montare la guida parallela e guidare il seghetto alternativo lungo il pezzo di lavorazione come mostrato alla figura J. Taglio su legno con foro pilota

• Se necessario, tracciare sul pezzo di lavorazione una linea di riferimento.• Praticare un foro sul pezzo di lavorazione (ø min. 12 mm) ed inserirvi la lama del seghetto.

• Attivare l’elettroutensile.

• Seguire la linea di riferimento precedentemente tracciata.

• Per eseguire perfettamente forme arrotondate, montare la barra di allineamento e impostare il raggio richiesto. Taglio con bordo sporgente (fig. D)

• Smontare la guida per tagli rettilinei/circolari, se installata.

• Impostare a 0 il selettore del movimento a pendolo.

• Allentare la vite (14) avvalendosi della chiave (13).

• Attivare l’elettroutensile. Taglio su metallo

• Montare l’apposita lama per metallo.

• Procedere come descritto in precedenza.

• Impostare sul corretto valore la velocità di taglio.

• Regolare la soffiante di evacuazione polveri sulla posizione del minimo. Impiegare un lubrificante di raffreddamento (olio da taglio) per evitare surriscaldamenti della lama o del pezzo in lavorazione. Esecuzione di cerchi (fig. K)

• Montare la barra di allineamento come mostrato in figura. Consultate il vostro rivenditore per ottenere ulteriori informazioni sugli accessori disponibili. Manutenzione Il Vostro Elettroutensile Elu è stato studiato per durare a lungo richiedendo solo la minima manutenzione. Per prestazioni sempre soddisfacenti occorre avere cura dell’utensile e sottoporlo a manutenzione periodica. Lubrificazione del rullino di guida (fig. L)

• Onde evitare grippaggi, lubrificare ad intervalli regolari il rullino di guida (7). Pulitura Tenere libere le feritoie di ventilazione e pulire l’esterno dell’utensile periodicamente con un panno morbido. Utensili inutilizzabili e tutela ambientale Per garantire l’eliminazione degli utensili non più utilizzabili nel rispetto dell’ambiente, si consiglia di portare il vostro vecchio utensile presso uno dei centri di assistenza Elu, che disporranno della loro eliminazione nel rispetto dell’ambiente. Garanzia e assistenza post-vendita Elu Tutti gli elettroutensili Elu vengono sottoposti a severi collaudi prima di lasciare la fabbrica. GARANZIA

• GARANZIA TOTALE DI UN ANNO • Se il vostro prodotto Elu non risultasse pienamente conforme alle caratteristiche di funzionamento o presentasse difetti di lavorazione o vizi di materiale, entro 12 mesi dalla data di acquisto, provvederemo alla sostituzione gratuita delle parti difettose o a nostro giudizio, alla sostituzione gratuita dimostrato che:

• Il prodotto venga ritornato al centro di assistenza Elu, con la prova della data di acquisto.

• Il prodotto non abbia subito abusi ed il difetto non sia stato causato da incuria.
