GEBRUIKSAANWIJZING ST82K ELU

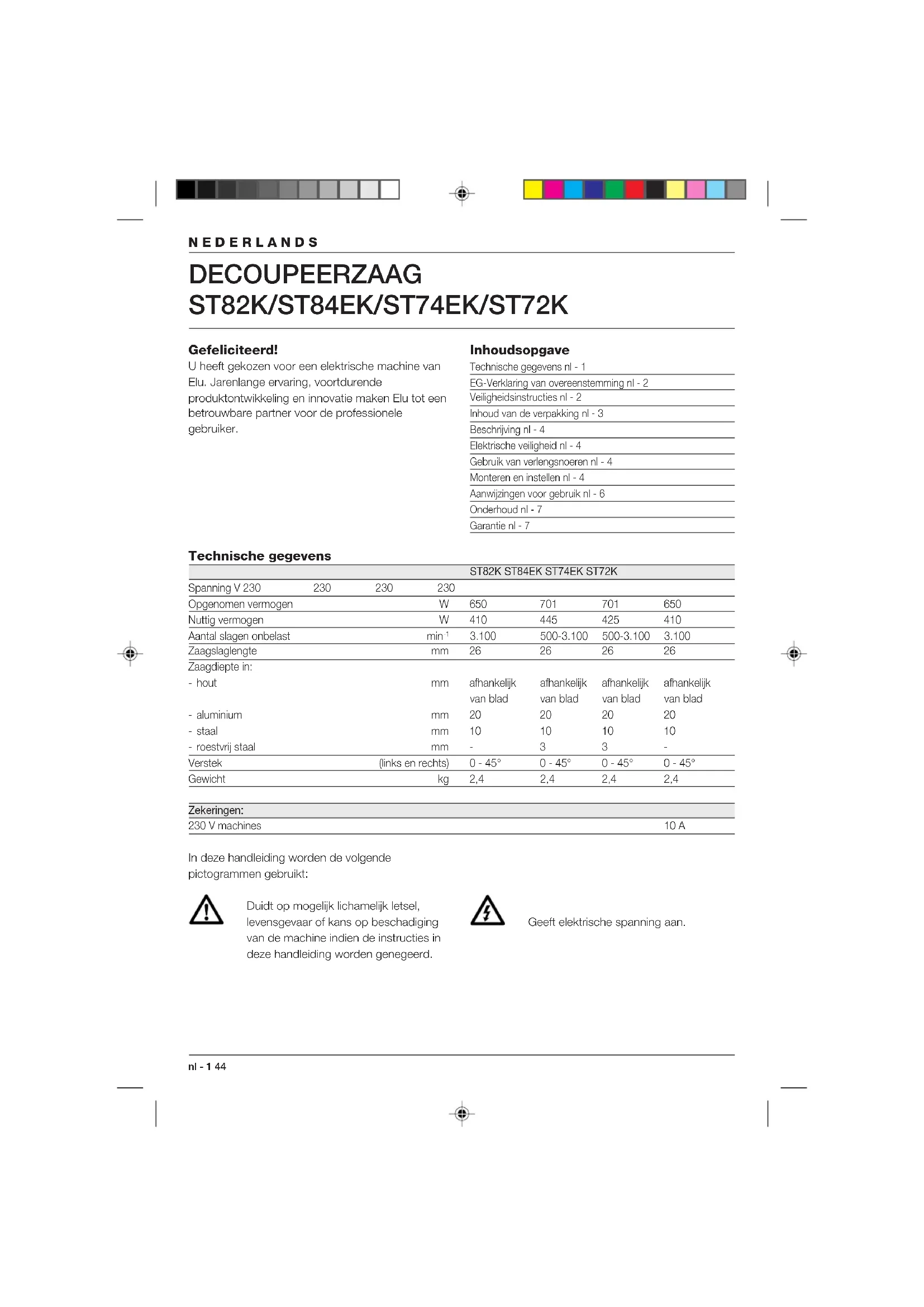

• Il prodotto non abbia subito tentativi di riparazione da persone non facenti parte del nostro personale di assistenza o, all’estero, dal nostro staff distributivo. Contattare il proprio rivenditore abituale o la Sede Centrale della Elu per ottenere l’indirizzo del Centro di Assistenza Tecnica più vicino (si prega di consultare il retro del presente manuale). ITALIANO 43 it - 7NEDERLANDS nl - 1 44 DECOUPEERZAAG ST82K/ST84EK/ST74EK/ST72K Gefeliciteerd! U heeft gekozen voor een elektrische machine van Elu. Jarenlange ervaring, voortdurende produktontwikkeling en innovatie maken Elu tot een betrouwbare partner voor de professionele gebruiker. Inhoudsopgave Technische gegevens nl - 1 EG-Verklaring van overeenstemming nl - 2 Veiligheidsinstructies nl - 2 Inhoud van de verpakking nl - 3 Beschrijving nl - 4 Elektrische veiligheid nl - 4 Gebruik van verlengsnoeren nl - 4 Monteren en instellen nl - 4 Aanwijzingen voor gebruik nl - 6 Onderhoud nl - 7 Garantie nl - 7 Technische gegevens ST82K ST84EK ST74EK ST72K Spanning V 230 230 230 230 Opgenomen vermogen W 650 701 701 650 Nuttig vermogen W 410 445 425 410 Aantal slagen onbelast min

Zaagslaglengte mm 26 26 26 26 Zaagdiepte in: - hout mm afhankelijk afhankelijk afhankelijk afhankelijk van blad van blad van blad van blad - aluminium mm 20 20 20 20 - staal mm 10 10 10 10 - roestvrij staal mm - 3 3 - Verstek (links en rechts) 0 - 45° 0 - 45° 0 - 45° 0 - 45° Gewicht kg 2,4 2,4 2,4 2,4 Zekeringen: 230 V machines 10 A In deze handleiding worden de volgende pictogrammen gebruikt: Duidt op mogelijk lichamelijk letsel, levensgevaar of kans op beschadiging van de machine indien de instructies in deze handleiding worden genegeerd. Geeft elektrische spanning aan.45 nl - 2 NEDERLANDS EG-Verklaring van overeenstemming ST82K/ST84EK/ST74EK/ST72K Elu verklaart dat deze elektrische machines in overeenstemming zijn met: 98/37/EEG, 89/336/EEG, 73/23/EEG, EN 50144, EN 55014-2, EN 55014, EN 61000-3-2 & EN 61000-3-3. Neem voor meer informatie contact op met Elu, zie het adres hieronder of op de achterkant van deze handleiding. Niveau van de geluidsdruk overeenkomstig 86/188/EEG & 98/37/EEG, gemeten volgens EN 50144: ST82K ST84EK ST74EK ST72K

(geluidsdruk) dB(A)* 93 93

(geluidsvermogen) dB(A) 101 101

• op de werkplek Neem de vereiste maatregelen voor gehoorbescherming wanneer de geluidsdruk het niveau van 85 dB(A) overschrijdt. Gewogen kwadratische gemiddelde waarde van de versnelling overeenkomstig EN 50144: ST82K ST84EK ST74EK ST72K < 2,5 m/s

Director Engineering and Product Development Horst Großmann Elu International, Richard-Klinger-Straße 40, D-65510, Idstein, Duitsland Veiligheidsinstructies Neem bij het gebruik van elektrische machines altijd de plaatselijk geldende veiligheidsvoor- schriften in acht in verband met brandgevaar, gevaar voor elektrische schokken en lichamelijk letsel. Lees ook onderstaande instructies aandachtig door voordat u met de machine gaat werken. Bewaar deze instructies zorgvuldig! Algemeen 1 Zorg voor een opgeruimde werkomgeving Een rommelige werkomgeving leidt tot ongelukken. 2 Houd rekening met omgevingsinvloeden Stel elektrische machines niet bloot aan vocht. Zorg dat de werkomgeving goed is verlicht. Gebruik elektrische machines niet in de buurt van brandbare vloeistoffen of gassen. 3 Voorkom een elektrische schok Vermijd lichamelijk contact met geaarde voorwerpen (bijv. buizen, radiatoren, fornuizen en koelkasten). Onder extreme werkomstandigheden (bijv. hoge vochtigheid, ontwikkeling van metaalstof, enz.) kan de elektrische veiligheid door een scheidingstransformator of een aardlek-(FI-) schakelaar voor te schakelen, verhoogd worden. 4 Houd kinderen uit de buurt Laat andere personen niet aan de machine of het verlengsnoer komen. Onder 16 jaar is supervisie verplicht. 5 Verlengsnoeren voor gebruik buitenshuis Gebruik buitenshuis uitsluitend voor dit doel goedgekeurde en als zodanig gemerkte verlengsnoeren. 6 Berg de machine veilig op Berg niet in gebruik zijnde elektrische machines op in een droge, afgesloten ruimte, buiten het bereik van kinderen. 7 Draag geschikte werkkleding Draag geen wijde kleding of loshangende sieraden. Deze kunnen door de bewegende delen worden gegrepen. Draag bij het werken buitenshuis bij voorkeur rubber werkhandschoenen en schoenen met profielzolen. Houd lang haar bijeen. 8 Draag een veiligheidsbril Gebruik ook een gezichts- of stofmasker bij werkzaamheden waarbij stofdeeltjes of spanen vrijkomen.NEDERLANDS nl - 3 46 9 Let op de maximum geluidsdruk Neem voorzorgsmaatregelen voor gehoorbescherming wanneer de geluidsdruk het niveau van 85 dB(A) overschrijdt. 10 Klem het werkstuk goed vast Gebruik klemmen of een bankschroef om het werkstuk te fixeren. Dit is veiliger, bovendien kan de machine dan met beide handen worden bediend. 11 Zorg voor een veilige houding Zorg altijd voor een juiste, stabiele houding. 12 Voorkom onbedoeld inschakelen Draag een op het net aangesloten machine niet met de vinger aan de schakelaar. Laat de schakelaar los wanneer u de stekker in het stopcontact steekt. 13 Blijf voortdurend opletten Houd uw aandacht bij uw werk. Ga met verstand te werk. Gebruik de machine niet als u niet geconcentreerd bent. 14 Trek de stekker uit het stopcontact Schakel de stroom uit en wacht totdat de machine volledig stil staat voordat u deze achterlaat. Trek de stekker uit het stopcontact wanneer u de machine niet gebruikt, tijdens onderhoud of bij het vervangen van accessoires. 15 Verwijder sleutels of hulpgereedschappen Controleer vóór het inschakelen altijd of sleutels en andere hulpgereedschappen zijn verwijderd. 16 Gebruik de juiste machine Het gebruik volgens bestemming is beschreven in deze handleiding. Gebruik geen lichte machine of hulpstukken voor het werk van zware machines. De machine werkt beter en veiliger indien u deze gebruikt voor het beoogde doel. Waarschuwing! Gebruik ter voorkoming van lichamelijk letsel uitsluitend de in deze gebruiksaanwijzing aanbevolen accessoires en hulpstukken. Gebruik de machine uitsluitend voor het beoogde doel. 17 Gebruik het snoer niet verkeerd Draag de machine nooit aan het snoer. Trek niet aan het snoer om de stekker uit het stopcontact te verwijderen. Houd het snoer uit de buurt van warmtebronnen, olie en scherpe randen. 18 Onderhoud de machine met zorg Houd de machine schoon om beter en veiliger te kunnen werken. Houdt u aan de instructies met betrekking tot het onderhoud en het vervangen van accessoires. Controleer regelmatig het snoer en laat dit bij beschadigingen door een erkend Elu Service- center repareren. Controleer het verlengsnoer regelmatig en vervang het in geval van beschadiging. Houd de bedieningsorganen droog en vrij van olie en vet. 19 Controleer de machine op beschadigingen Controleer de machine vóór gebruik zorgvuldig op beschadigingen om er zeker van te zijn dat deze naar behoren zal functioneren. Controleer of de bewegende delen niet klemmen, verdraaid ofgebroken zijn. Ga na of de accessoires en hulpstukken correct zijn gemonteerd en of aan alle andere voorwaarden voor een juiste werking is voldaan. Ga bij vervanging of reparatie van beschadigde veiligheidsinrichtingen of defecte onderdelen te werk zoals aangegeven. Gebruik geen machine waarvan de schakelaar defect is. Laat de schakelaar vervangen door een erkend Elu Service-center. 20 Wendt u voor reparaties tot een erkend Elu Service-center Deze elektrische machine voldoet aan alle geldende veiligheidsvoorschriften. Ter voorkoming van ongevallen mogen reparaties uitsluitend door daartoe bevoegde technici worden uitgevoerd. Inhoud van de verpakking De verpakking bevat: 1 Decoupeerzaag 3 Zaagbladen 1 Anti-splinterplaatje 1 Stofafzuigadapter 1 Anti-kraszool (ST84EK/ST74EK) 2 Inbussleutels (ST82K/ST72K) 1 Inbussleutel (ST84EK/ST74EK) 1 Transportkoffer 1 Handleiding 1 Onderdelentekening

• Controleer de machine, losse onderdelen en accessoires op transportschade.

• Lees deze handleiding rustig en zorgvuldig door voordat u met de machine gaat werken.47 nl - 4 NEDERLANDS Beschrijving (fig. A) Uw decoupeerzaag is ontworpen voor het zagen van hout, staal, aluminium, synthetische en keramische materialen. 1 AAN/UIT-schakelaar 2 Instelwiel voor elektronisch regelbaar toerental (ST84EK/ST74EK) 3 Blokkeerknop (ST84EK/ST82K) 3 Motorhuis (ST74EK/ST72K) 4 Schakelaar voor pendelbeweging 5 Stofafzuigopening 6 Bodemplaat 7 Geleiderol 8 Stofafzuigmantel 9 Zaagbladhouder 10 Instelhendel voor zaagsel-blower 11 Draaigreep (ST84EK/ST74EK) Elektrische veiligheid De elektrische motor is ontwikkeld voor een bepaalde netspanning. Controleer altijd of uw netspanning overeenkomt met de waarde op het typeplaatje. Uw Elu-machine is dubbel geïsoleerd overeenkomstig EN 50144; een aarddraad is dan ook niet nodig. Vervangen van het snoer of de stekker Als de stekker of het snoer wordt vervangen, moet de oude stekker c.q. het oude snoer worden weggegooid. Het is gevaarlijk om de stekker van een los snoer in het stopcontact te steken. Gebruik van verlengsnoeren Wanneer een verlengsnoer wordt gebruikt, neem dan een goedgekeurd verlengsnoer, dat geschikt is voor het vermogen van de machine (zie technische gegevens). De aders moeten minimaal een doorsnede hebben van 1,5 mm

. Wanneer het verlengsnoer op een haspel zit, rol het snoer dan helemaal af. Monteren en instellen Haal vóór het monteren en instellen altijd de stekker uit het stopcontact. Plaatsen en verwijderen van een zaagblad ST82K/ST72K - (fig. B) Het standaard Elu-systeem garandeert een eenvoudige zaagbladwissel met behulp van de meegeleverde inbussleutel.

• Beweeg het zaagblad naar boven of naar beneden totdat de klemschroef (12) van de zaagbladhouder (9) bereikbaar wordt.

• Draai de klemschroef van de zaagbladhouder (9) los. Gebruik hiertoe de meegeleverde inbussleutel (13).

• Plaats of verwijder het zaagblad en zorg ervoor dat de rug van het zaagblad daarbij in de groef van de geleiderol loopt (7). ST84EK/ST74EK - (fig. A & C) Het Elu gereedschaploze wisselsysteem garandeert een even snelle als eenvoudige zaagbladwissel.

• Trek de draaigreep (11) omhoog en draai hem tegen de klok in.

• Steek de schacht van het zaagblad in de zaagbladhouder (9). Zorg ervoor dat de rug van het zaagblad daarbij in de groef van de geleiderol loopt (7).

• Draai de draaigreep (11) met de klok mee totdat u een klik hoort.

• Druk de draaigreep naar beneden.

• On het zaagblad te verwijderen, gaat u in omgekeerde volgorde te werk. Instellen van de verstekhoek (fig. D) Dankzij de kantelbare bodemplaat (6) kan er links en rechts in verstek gezaagd worden tot 45°. De standen 0° en 45° zijn vast ingesteld.

• Draai de schroef (14) los met behulp van de meegeleverde inbussleutel (13).

• Schuif de bodemplaat (6) weg van het zaagblad.

• Kantel de bodemplaat en stel met behulp van de schaalverdeling de gewenste verstekhoek in.

• Draai voor tussenliggende hoeken eerst de schroef (14) enigszins vast met de inbussleutel (13).

• Stel de verstekhoek bij en draai de schroef (14) vast.

• Zet de 0°- en 45°-standen vast door de bodemplaat terug naar de voorste positie te schuiven.NEDERLANDS nl - 5 48 Instellen van de zaagsel-blower (fig. A) De zaagsel-blower stuurt een instelbare luchtstroom in de richting van het zaagblad zodat de zaaglijn tijdens het zagen goed zichtbaar blijft.

• Stel de luchtstroom in met de instelhendel (10). Deze heeft drie standen: Laag Voor het zagen van metaal, bij zagen met gebruikmaking van koel- of smeermiddelen en voor gebruik in combinatie met stofafzuiging. Midden Bij het zagen van hout en soortgelijke materialen met lage snelheden. Hoog Bij het zagen van hout en soortgelijke materialen met hoge snelheden. Monteren van de stofafzuigadapter (fig. E)

• Monteer de stofafzuigmantel (8) zoals afgebeeld.

• Verwijder de stofafzuigadapter (5) door de lip (16) in te drukken en de adapter naar buiten te trekken. Sluit, indien wenselijk, een stofafzuiger aan. Deze moet voldoen aan de geldende richtlijnen voor stofemissie. Gebruik geen stofafzuiger zonder vonkendover bij het zagen van metaal. Monteren en demonteren van het anti- splinterplaatje (fig. F) Het anti-splinterplaatje (17) dat dicht bij het zaagblad zit, voorkomt splinteren van het werkstuk.

• Plaats het anti-splinterplaatje (17) in de bodemplaat zoals afgebeeld.

• Demonteer het anti-splinterplaatje in omgekeerde volgorde. ST84EK/ST74EK - Monteren en demonteren van de anti-kraszool (fig. G) De anti-kraszool (18) voorkomt beschadiging van het werkstuk tijdens het zagen.

• Klik de anti-kraszool vast op de bodemplaat zoals afgebeeld. ST84EK/ST74EK - Instellen van de elektronische snelheid (fig. H) Naarmate de aan/uit-schakelaar verder wordt ingedrukt, wordt de zaagsnelheid hoger.

• Draai het instelwiel (2) in de gewenste stand om de snelheid vooraf in te stellen. Hoe hoger de waarde, des te hoger de zaagsnelheid. De juiste instelling moet proefondervindelijk worden vastgesteld. Wanneer gedurende langere tijd op een lage snelheid is gezaagd, laat de zaag dan gedurende ca. 3 minuten op het maximum toerental onbelast draaien. Instellen van de pendelbeweging (fig. I) Dankzij de instelbare pendelbeweging kan voor verschillende materialen de juiste zaaghoek worden gekozen.

• Zet de schakelaar (4) in de gewenste stand. De juiste instelling moet proefondervindelijk worden vastgesteld. De instelling kan tijdens gebruik worden veranderd. Zie onderstaande tabel. Stand Hout Metaal Plastic 3 Snel zagen - PVC 2 Dikke voorwerpen - Glasvezel Acrylplaten 1 Multiplex Aluminium - Spaanplaat Non-ferro - 0 Dunne voorwerpen Plaatijzer - Fijn zagen Opties Monteren van de parallelgeleider (fig. J)

• Monteer de parallelgeleider (19) zoals afgebeeld. Monteren van de zaagspil (fig. K)

• Monteer de zaagspil (20) zoals afgebeeld.

• Bevestig de zaagspil in het centrum van het te zagen gat.NEDERLANDS 49 nl - 6 Aanwijzingen voor gebruik

• Neem altijd de veiligheidsinstructies in acht en houdt u aan de geldende voorschriften.

• Zorg ervoor dat alle te bewerken materialen stevig bevestigd zijn. Verwijder spijkers, schroeven en andere voorwerpen die het zaagblad kunnen beschadigen.

• Controleer of er onder het werkstuk voldoende ruimte is voor het zaagblad. Zaag geen voorwerpen die dikker zijn dan de maximum zaagcapaciteit.

• Gebruik uitsluitend scherpe zaagbladen. Vervang beschadigde of verbogen zaagbladen onmiddellijk.

• Gebruik de machine niet voor het zagen van pijpen en buizen.

• Laat de machine uitsluitend draaien met gemonteerd zaagblad.

• Beweeg de machine tijdens het zagen altijd rustig en gelijkmatig voort en oefen geen zijdelingse druk op het zaagblad uit. Zorg ervoor dat de bodemplaat geheel op het werkstuk rust en voer hetnetsnoer altijd naar achteren weg. Bij het zagen van bogen, cirkels of andere ronde vormen zeer langzaam duwen.

• Verwijder het zaagblad uit het werkstuk wanneer de machine helemaal stilstaat. Raak het zaagblad niet aan onmiddellijk na het zagen. Het zaagblad kan erg heet zijn. In- en uitschakelen (fig. A) ST84EK/ST82K

• Inschakelen: druk de aan/uit-schakelaar (1) in. De zaagsnelheid van de ST84EK hangt af van de druk die op de aan/uit-schakelaar (1) wordt uitgeoefend.

• Druk voor continu bedrijf ook de blokkeerknop (3) in.

• Uitschakelen: druk nogmaals de aan/uit- schakelaar in. Schakel altijd de machine uit alvorens de stekker uit het stopcontact te trekken. ST74EK/ST72K

• Inschakelen: schuif de aan/uit-schakelaar (1) naar voren.

• Uitschakelen: schuif de aan/uit-schakelaar naar achteren. Schakel altijd de machine uit alvorens de stekker uit het stopcontact te trekken. Zagen in hout

• Teken eventueel een zaaglijn.

• Schakel de machine in.

• Houd de machine tegen het werkstuk en volg de zaaglijn.

• Monteer voor zaagsneden die parallel met de rand van het werkstuk lopen de parallelgeleider en ga te werk als afgebeeld in figuur J. Zagen in hout met voorboren

• Teken eventueel een zaaglijn.

• Boor een gat (ø minimaal 12 mm) en voer het zaagblad in.

• Gebruik voor het zagen van ronde vormen de zaagspil en stel de juiste straal in. Zagen tot aan opstaande randen (fig. D)

• Verwijder de geleider voor rechte/ronde sneden indien.

• Zet de schakelaar voor pendelbeweging op 0.

• Draai de schroef (14) los met de inbussleutel (13).

• Schuif de bodemplaat (6) geheel naar achteren.

• Draai de schroef vast.

• Schakel de machine in. Zagen in metaal

• Monteer het gewenste zaagblad met de juiste vertanding.

• Ga te werk zoals hierboven beschreven.

• Pas de zaagsnelheid aan.

• Zet de zaagsel-blower in de lage stand. Gebruik een koelmiddel (smeerolie) om oververhitting van het zaagblad en/of het werkstuk te voorkomen. Cirkels zagen (fig. K)

• Monteer de zaagspil zoals afgebeeld.Uw dealer verstrekt u graag de nodige informatie over de juiste accessoires. Onderhoud Uw Elu-machine is ontworpen om gedurende lange tijd probleemloos te functioneren met een minimum aan onderhoud. Een juiste behandeling en regelmatige reiniging van de machine garanderen een hoge levensduur. Smeren van de geleiderol (fig. L)

• Smeer regelmatig de geleiderol (7) om vastlopen te voorkomen. Reiniging Houd de ventilatiesleuven vrij en maak de behuizing regelmatig schoon met een zachte doek. Gebruikte machines en het milieu Wanneer uw oude machine aan vervanging toe is, breng deze dan naar een Elu Service-center waar de machine op milieuvriendelijke wijze zal worden verwerkt. Elu dienst na verkoop Alle Elu elektrische machines worden grondig getest voor het verlaten van de fabriek. Indien zich desondanks defecten aan uw machine voordoen, informeer dan bij uw dealer of bij het Elu- hoofdkantoor naar het adres van het dichtstbijzijnde Service-center (zie de achterzijde van deze handleiding). GARANTIE

• 30 DAGEN “NIET GOED, GELD TERUG” GARANTIE • Indien uw Elu elektrisch gereedschap om welke reden dan ook niet geheel aan uw verwachtingen voldoet, stuurt u het dan compleet zoals bij aankoop binnen 30 dagen terug naar Elu, samen met uw aankoopbewijs en uw rekeningnummer. U ontvangt dan uw geld terug.

• 1 JAAR GARANTIE • Mocht uw Elu elektrisch gereedschap binnen 12 maanden na datum van aankoop defect raken tengevolge van materiaal- of constructiefouten, dan garanderen wij de kosteloze vervanging van alle defecte delen of van het hele apparaat, zulks ter beoordeling van Elu, op voorwaarde dat:

• het produkt niet foutief gebruikt werd

• het produkt niet gerepareerd is door onbevoegden
