BRUKSANVISNING ZFT 307 MW1 ZANUSSI

• Dessa varningar är till för din säkerhet. Se till att du förstår dem innan denna produkt installeras och används. Din säkerhet är av största vikt. Kontakta kundtjänst om du är osäker på betydelsen av dessa varningar. Installation Denna produkt är tung. Var försiktig när du yttar den. Det är farligt att ändra specikationerna eller att försöka modiera denna produkt på något sätt. Kontrollera att produkten inte står på nätkabeln. Om nätkabeln är skadad skall den bytas ut mot en original nätkabel av kundtjänst genom att ringa 1800 numret som nns i garantidelen i denna bruksanvisning. Alla elektriska arbeten som behövs för att installera denna produkt skall göras av en behörig elektriker eller en kompetent person. Delar som värms upp bör inte vara synliga. Om möjligt bör produktens baksida stå tätt emot en vägg med rekommenderat mellanrum för ventilation enligt installationsinstruktionerna. Produkten bör stå oanvänd i 2 timmar efter installation innan den sätts på, så att kylmedlet kan stabiliseras. VARNING - Håll produktens ventilationsöppningar, eller öppningar i inbyggnadsskåpet, fria från hinder. VARNING Använd inga mekaniska eller articiella metoder för att påskynda upptiningsprocessen utöver de som rekommenderas av tillverkaren. VARNING Var noga med att inte skada kylkretsen. VARNING - Om nätkabeln är skadad skall den bytas av tillverkaren eller kundtjänst eller en liknande kvalicerad person för att undvika skaderisker. VARNING - Använd inte elektriska apparater i produktens förvaringsutrymme , om de inte rekommenderas av tillverkaren. Viktiga säkerhetsinstruktioner Innehåll Viktiga säkerhetsinstruktioner p. 94
• Installation p. 94
• Barnsäkerhet p. 95
• Under användning p. 95
• Skötsel och rengöring p. 95
• Service p. 95

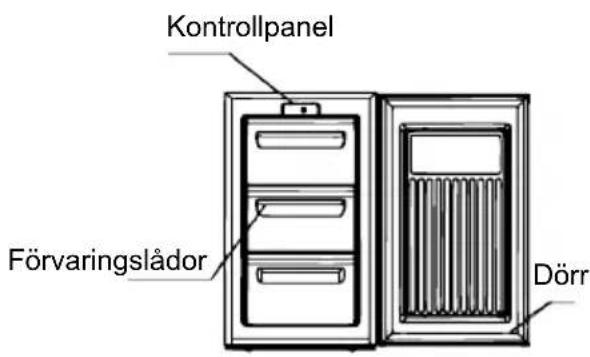

• Beskrivning av produkten p. 95
• Kontrollvred p. 95
• Användning av produkten p. 96
• Före användning p. 96
• Start av produkten p. 96
• Temperaturreglage p. 96
• Frysutrymmet p. 96
• Infrysning av färska livsmedel p. 96
• Förvaring av frysta livsmedel p. 96
• Tips p. 97
• Råd och tips p. 97
• Normala driftljud p. 97
• Matförvaring p. 97
• Tips för att spara energi p. 97
• Vid ett strömavbrott p. 97
• Skötsel och rengöring p. 98
• Invändig rengöring p. 98
• Utvändig rengöring p. 98
• Avfrostning av frysen p. 98
• När produkten inte används p. 98
• Vid felfunktion p. 99
• Instruktioner för installation p. 100
• Installationskrav p. 100
• Ventilationskrav p. 100
• Omhängning av dörr p. 100
• Varning p. 1009

VARNING - Se till att inte orsaka brand vid underhåll av kylskåpet eftersom kylmedlet är frätande och brandfarligt. Oanvändbart och gammalt kylmedel skall återvinnas och avfallshanteras av professionella företag. VARNING - Kassera inte oanvändbart och gammalt kylmedel på fel sätt, för att undvika miljöförstöring. Tack för ditt samarbete. Barnsäkerhet Låt inte barn ngra på kontrollerna eller leka med produkten. Under användning Denna produkt är bara avsedd för användning i ett hushåll, speciellt för förvaring av matvaror. Frysta livsmedel bör inte frysas igen när de har tinat. Placera inte kolsyrade drycker eller mousserande drycker i frysen. Isglass kan orsaka ”frost/frysbrännskador” om de förtärs direkt från frysen. Plocka inte ut matvaror från frysen med våta/fuktiga händer eftersom detta kan leda till hudsår eller frost/ frysskador. Av tillverkaren rekommenderade förvaringstider bör följas. Se relevant avsnitt i bruksanvisningen. Skötsel och rengöring Stäng av produkten, tag ur stickkontakten innan rengöring eller underhåll genomförs. Använd inte vassa föremål för att skrapa bort frost och is. (Se avfrostningsinstruktioner). Service Service på denna produkt skall utföras av en auktoriserad tekniker, endast original reservdelar skall användas. Försök inte under några omständigheter att reparera produkten själv. Reparationer utförda av ej kompetenta personer kan orsaka personskador eller allvarliga felfunktioner. Kontakta kundtjänst. Läs igenom denna bruksanvisning noga och spara den för framtida bruk. VIKTIGT: Innan kylskåpet installeras KONTROLLERA SKADOR ELLER MÄRKEN. Om du upptäcker att kylskåpet är skadat eller repat måste du anmäla detta inom 7 dagar om du vill ha detta åtgärdat genom tillverkarens garanti. Detta påverkar inte dina lagliga rättigheter. Beskrivning av produkten Kontrollpanel Förvaringslådor Dörr Kontrollvred MAX MIN NORMAL96

Användning av produkten Denna produkt är bara avsedd för användning i ett hushåll, speciellt för förvaring av matvaror. Denna produkt är avsedd att användas i omgivningstemperaturer (omgivande lufttemperatur) mellan 16°C och 38°C. Om dessa temperaturer överskrids, till exempel kallare eller varmare, fungerar inte produkten korrekt. Skulle omgivningstemperaturen överskridas under en längre period, stiger temperaturen i frysutrymmet över -18°C och matvaror kan förstöras. Före användning Tag bort all skyddstejp. Tvätta produktens insida med ljummet vatten och lite tillsatt natriumbikarbonat (5 ml till 0,5 liter vatten). Använd inte tvål eller tvättmedel eftersom lukten kan kvarstanna. Torka produkten noga. Start av produkten

1. Låt produkten stå frånslagen i 2 timmar

efter installationen.

2. Anslut produkten och slå på strömmen.

3. Vrid temperaturreglaget till önskad

inställning. En medelinställning är alltid lämplig för normal drift (se temperaturreglage).

4. Låt produkten stå i ca. 4 timmar så att

rätt temperatur uppnås innan matvaror läggs in. Temperaturreglaget som sitter på kontrollpanelen reglerar temperaturen i frysutrymmet. ● Läge ”Min -Kallt”. ● Läge ”Normal” -kallare, normal inställning. ● Läge ”Max” -Kallast. Temperaturen påverkas av: ● Rumstemperaturen ● Hur ofta dörren öppnas ● Mängden förvarade matvaror ● Produktens placering För att kunna erhålla en korrekt temperaturinställning måste hänsyn tas till alla dessa faktorer och det kan vara nödvändigt att göra några prov. Låt inte barn ngra på kontrollerna eller leka med produkten. Frysutrymmet Symbolen innebär att din frys förvarar frysta livsmedel vid -18°C (-0.4 ‘ F) eller kallare vilket innebär att livsmedel kan förvaras länge samt möjlighet att frysa in färska livsmedel. Temperaturen i frysen kontrolleras automatiskt av termostaten i kontrollpanelen. Beroende på olika installationer, användningsmetoder och väderförhållanden kan justeringar av temperaturinställningarna vara nödvändig. Dessa fastställs bäst med avläsning av en termometer insatt bland de frysta matvarorna. Avläsningen måste ske snabbt eftersom temperaturen stiger fort när termometern har tagits bort. Infrysning av färska livsmedel Placera de färska livsmedlen på översta hyllan i frysen. Matvaror kan behöva yttas om för att kunna göra detta. Under infrysningen bör temperaturen på färska livsmedel minskas snabbt så att iskristallerna blir så små som möjligt, för att förhindra att livsmedlets struktur skadas. Om infrysningen sker långsamt bildas stora iskristaller och dessa påverkar kvaliteten på livsmedlet när det har tinat upp. Förvaring av frysta livsmedel Produkten har följande netto förvaringsvolym: 68 liter. Detta är ett standardmått och aktuell kapacitet beror på matvarornas täthet och storlek. Förpackade frysta färdigmaträtter bör förvaras enligt tillverkarens anvisningar och bör placeras i frysen så snart som möjligt efter inköpet. Din frys är lämpad för långtidsförvaring vilket generellt innebär upp Temperaturreglage97

till 3 månader, med tiden kan variera och det är viktigt att följa de rekommenderade förvaringstiderna som anges på förpackningen till frysta färdigvaror. Placera inte förslutna behållare eller kolsyrade vätskor såsom mousserande drycker i frysen, eftersom det uppstår ett tryck i behållaren vilket kan orsaka explosion och skada frysen. Istärningar och isglass bör inte konsumeras när de tagits direkt från frysen eftersom det kan resultera i frysskador på huden. Av tillverkaren rekommenderade förvaringstider bör följas. Tips Öppnade förpackningar med frysta livsmedel bör slås in i lufttätt material för att förhindra avdunstning från ytan vilket orsakar uttorkning eller "frostbrännskador". Fryst mat som har tinat oavsiktligt bör antingen förtäras direkt eller kastas bort. Alternativt om maten inte är tillagad och datum på förpackningen har passerat den rekommenderade är det inte farligt men arom och struktur börjar ändras. Normala driftljud Du kan höra små gurglingar eller bubblande ljud när kylmedlet pumpas genom spiraler eller rör på baksidan till kylplattan/avdunstaren eller till de fasta fryshyllorna. Då kompressorn är igång pumpas kylmedlet runt, och då hör du ett surrande eller pulserande ljud från kompressorn. En termostat styr kompressorn och termostaten slår till och från. Matförvaring Placera den frysta maten direkt i frysen när du kommer hem. Håll tiden för inköp av kyld mat så kort som möjligt innan den placeras i kylskåpet. Tryck inte ihop matvaror för mycket; Se till att luft kan cirkulera runt varje förpackning. Förvara inte mat som inte är övertäckt. Se till att mat som ligger i frysen är försedd med etikett och datum och används i tidsordning så att den konsumeras när den är som bäst. Tag bort mat som är skämd från kylen och rengör, se Rengöring och skötsel. Tips för att spara energi Installera inte produkten intill värmekällor, till exempel en spis, diskmaskin eller värmeelement. Placera produkten i ett svalt, väl ventilerat rum och se till att ventilationen är bra. Undvik onödig isbildning i skåpet genom att förpacka alla matvaror i lufttäta förpackningar. Låt alltid varm mat kallna före infrysning. Mat som skall frysas in (när den är kall) bör placeras i kylen innan den läggs i frysen. Tina upp fryst mat i kylskåpet. Detta säkerställer en säker upptining och minskar kyldelens drift. Försök att inte ha dörren öppen för länge, varm luft kommer in i skåpet och ökar energiförbrukningen. Se till att inget hindrar dörren från att stängas ordentligt. Vi rekommenderar att regelbundet rengöra frysen. Vid ett strömavbrott Håll dörren stängd vid ett strömavbrott när frysta matvaror förvaras. Om temperaturen i frysen stiger, frys inte om matvarorna utan att kontrollera deras kondition. Följande riktlinjer bör hjälpa dig: ● Glass: Tinad bör kasseras. ● Frukt och grönsaker: Är de mjuka bör de kokas och användas. ● Bröd och kakor: Kan frysas om utan risk. ● Skaldjur: Bör frysas om och användas snarast. ● Tillagade maträtter: Till exempel grytor, bör frysas om och användas snarast. ● Stora köttstycken: Kan frysas om förutsatt att det nns iskristaller kvar i dem. ● Små stekar: Bör tillagas och sedan frysas om som färdiga maträtter. ● Kyckling: Bör tillagas och sedan frysas om som färdig maträtt Råd och tips98

Innan något underhåll eller rengöring sker, SKILJ produkten från ELNÄTET. Invändig rengöring Rengör innerutrymmet och tillbehör med varmt vatten och natriumbikarbonat (5ml till

0.5 liter vatten). Skölj och torka noga. Använd

inte tvättmedel, skurpulver, parfymerade rengöringsprodukter eller, vaxpolermedel eller produkter som innehåller blekmedel eller alkohol. Utvändig rengöring Rengör skåpets utsida med varmt vatten och handdiskmedel. Använd INTE repande produkter. Det nns vassa kanter på produktens nedre del, var försiktig vid rengöring. Damma av kompressorn på produktens baksida en eller två gånger per år med en borste eller dammsugare, eftersom en dammsamling påverkar produktens funktion och orsakar ökad elförbrukning. Avfrostning av frysen 1 . Slå in frysta livsmedel i era lager tidningspapper eller ltar.

2. Stäng av produkten och tag ur

stickkontakten från eluttaget

3. Öppna frysdörren.

4. Placera en lämplig behållare för att samla

5. Rengör innerutrymmet efter

6. Slå på produkten och lägg tillbaka frysta

livsmedel. Avfrostningen kan påskyndas genom att placera varmt (inte kokande) vatten i frysen och lossa isen med en lämplig plastskrapa. Om livsmedlets temperatur stiger under avfrostningen kan dess förvaringstid förkortas. När produkten inte används Om produkten inte används under långa perioder, tag ur stickkontakten från eluttaget, plocka ur alla matvaror och rengör produkten, låt dörren stå på glänt för att undvika att dålig lukt uppstår. Skötsel och rengöring99

Vid felfunktion Kontrollera följande punkter INNAN du kontaktar kundtjänst: Typ av fel Åtgärd Produkten är strömlös Kontrollera att det nns ström i eluttaget. Kontrollera om det är ett strömavbrott genom att tända lampor. Kontrollera om säkringen har utlösts. Temperaturen i frysutrymmet är för hög. Kontrollera om temperaturreglaget står rätt inom gränserna 16°C till 32°C. Omplacera produkten vid behov. Har dörren precis öppnats? Om så är fallet, låt vara så i några minuter så att lufttrycket utjämnas. Kompressorn är ständigt i drift. Stora mängder matvaror har nyligen lagts in i skåpet och/eller dörren har ofta öppnats. Mycket is har bildats. Kontrollera att dörren inte har lämnats öppen. Kontrollera att inget hindrar dörren från att stängas. Är dörrtätningen hel och ren? Har rekommenderade avfrostningar genomförts? Oljud Se Normala driftljud. Kontakt kundtjänst om felet kvarstår efter ovannämnda kontroller. Kunder som har garanti bör säkerställa att ovannämnda kontroller har gjorts eftersom serviceteknikern tar betalt om det inte är ett mekaniskt eller elektriskt fel. Notera att inköpsbevis behövs för garantiservice. Kontrollera att temperaturreglaget är rätt inställt i förhållande till omgivningstemperaturen. Kontrollera att omgivningstemperaturen ligger inom angivna gränser. Kompressorn är ständigt i drift. Justera temperaturreglaget så att rätt temperatur erhålls.100

Det är farligt att ändra specikationerna eller att försöka modiera denna produkt på något sätt. Installationskrav För att säkerställa att produkten fungerar korrekt skall den inte placeras där temperaturen faller under 16 °C eller stiger över 32 °C. Undvik följande platser: Ouppvärmda kök, uthus, drivhus, garage. För korrekt funktion skall denna produkt installeras: ● I torr luft. ● På en plats utan direkt solljus. ● Långt från extrema temperaturer (inte intill en spis eller andra värmekällor). Produkten blir tung nät den har fyllts med matvaror och skall därför placeras på ett starkt hårt golv. Ventilationskrav Skjut produkten försiktigt på plats tills lockets bakre ventilationsgaller vidrör väggen. På platsen skall nnas ett utrymme på 50 mm (2" ) över produkten. Finns inte utrymme över produkten bör ett mellanrum på 25 mm nnas på båda sidor. Kontrollera att produkten inte står på elkabeln. Delar som värms upp bör inte vara synliga. Om möjligt skall produktens baksida stå mot väggen men ha erforderligt avstånd för ventilation. Avvägning: Produkten skall stå vågrätt. Justering: Se till att produkten står upprätt och att båda justeringsfötterna har kontakt med golvet så att skåpet står vågrätt. Justera nivån genom att skruva ut lämplig justeringsfot på framsidan (använd ngrarna eller en lämplig nyckel). Denna produkt är tung. Var försiktig när du yttar den. Instruktioner för installation Omhängning av dörr Dörrens öppningsriktning kan ändras från vänster till höger sida (leverans), om installationsplatsen så kräver. Varning Vid omhängning av dörren skall produkten vara strömlös. Tag ur stickkontakten från eluttaget.

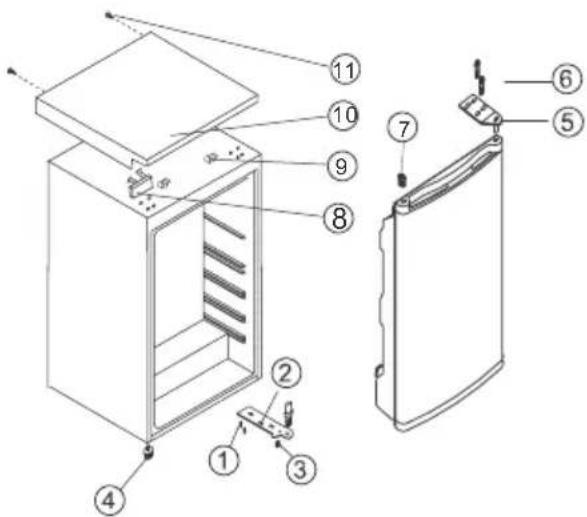

1 Skruv 2 Nedre gångjärn 3 Övre gångjärn 4 Justeringsfot 5 Övre justeringsfot 6 Bult 7 Plugg 8 Dekorationsdel 9 Lockets spärr 10 Lock 11 Skruv

1. Tag bort skruvarna (11).

2. Låt dörren vara öppen, lyft locket ända,

tryck det (10) framåt och tag bort det från spärren (9) på locket, ytta sedan bottenspärren (8).

3. Tag bort de två skruvarna (6) som håller

det övre gångjärnet (5) på överdelen av skåpets högra sida.

4. Lyft försiktigt dörren och lägg den på ett

mjukt underlag så att den inte repas.101

5. Tag bort pluggen (7) och ytta den till det

öppna hålet på skåpets högra sida. Tryck in pluggen ordentligt i hålet.

6. Tag bort de två skruvarna (6) som håller

det nedre gångjärnet (2) på skåpets högra sida.

7. Tag bort främre justeringsfoten (4) och

ytta den till höger sida så som visas på bilden.

8. Sätt dörren på sin nya plats och

kontrollera att tappen hamnar i bussningen på ramens nedre sektion (hål).

9. Montera det övre gångjärnet (5), som

tidigare togs bort i steg 3, på skåpets vänstra sida. Kontrollera att tappen hamnar i bussningen på ramens övre sektion (hål).

10. Fäst det nedre vänstra gångjärnet (2) löst

och drag inte åt bultarna förrän dörren är i stängt läge och vågrätt. 11 Sätt i pluggen (7) i det öppna hålet (höger sida).

12. Fäst dekorationsdelen (8) på lockets

13. Låt dörren vara öppen, lyft ändan på

locket, drag det (10) bakåt så att det fästs i spärren (9).

14. När locket har monterats, stäng dörren,

fäst locket(10) med skruven (11).102
