NÁVOD K OBSLUZE ZFT 307 MW1 ZANUSSI

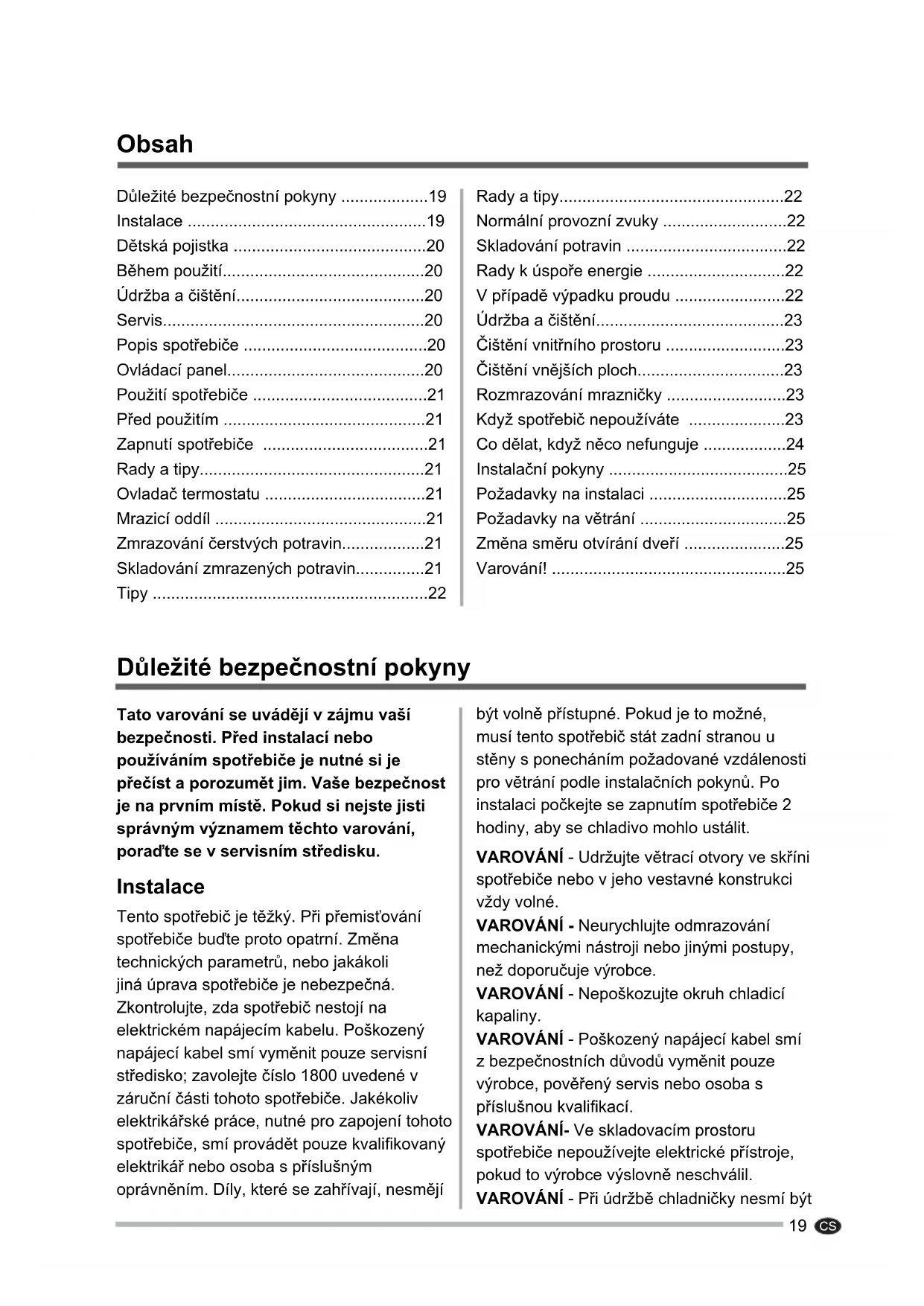

• Tato varování se uvádějí v zájmu vaší bezpečnosti. Před instalací nebo používáním spotřebiče je nutné si je přečíst a porozumět jim. Vaše bezpečnost je na prvním místě. Pokud si nejste jisti správným významem těchto varování, poraďte se v servisním středisku. Instalace Tento spotřebič je těžký. Při přemisťování spotřebiče buďte proto opatrní. Změna technických parametrů, nebo jakákoli jiná úprava spotřebiče je nebezpečná. Zkontrolujte, zda spotřebič nestojí na elektrickém napájecím kabelu. Poškozený napájecí kabel smí vyměnit pouze servisní středisko; zavolejte číslo 1800 uvedené v záruční části tohoto spotřebiče. Jakékoliv elektrikářské práce, nutné pro zapojení tohoto spotřebiče, smí provádět pouze kvalikovaný elektrikář nebo osoba s příslušným oprávněním. Díly, které se zahřívají, nesmějí být volně přístupné. Pokud je to možné, musí tento spotřebič stát zadní stranou u stěny s ponecháním požadované vzdálenosti pro větrání podle instalačních pokynů. Po instalaci počkejte se zapnutím spotřebiče 2 hodiny, aby se chladivo mohlo ustálit. VAROVÁNÍ - Udržujte větrací otvory ve skříni spotřebiče nebo v jeho vestavné konstrukci vždy volné. VAROVÁNÍ - Neurychlujte odmrazování mechanickými nástroji nebo jinými postupy, než doporučuje výrobce. VAROVÁNÍ - Nepoškozujte okruh chladicí kapaliny. VAROVÁNÍ - Poškozený napájecí kabel smí z bezpečnostních důvodů vyměnit pouze výrobce, pověřený servis nebo osoba s příslušnou kvalikací. VAROVÁNÍ- Ve skladovacím prostoru spotřebiče nepoužívejte elektrické přístroje, pokud to výrobce výslovně neschválil. VAROVÁNÍ - Při údržbě chladničky nesmí být Důležité bezpečnostní pokyny Obsah Důležité bezpečnostní pokyny p. 19
• Instalace p. 19
• Dětská pojistka p. 20
• Během použití p. 20
• Údržba a čištění p. 20
• Servis p. 20
• Popis spotřebiče p. 20
• Ovládací panel p. 20
• Použití spotřebiče p. 21
• Před použitím p. 21
• Zapnutí spotřebiče p. 21
• Rady a tipy p. 21
• Ovladač termostatu p. 21
• Mrazicí oddíl p. 21
• Zmrazování čerstvých potravin p. 21
• Skladování zmrazených potravin p. 21
• Tipy p. 22
• Rady a tipy p. 22
• Normální provozní zvuky p. 22
• Skladování potravin p. 22
• Rady k úspoře energie p. 22
• V případě výpadku proudu p. 22
• Údržba a čištění p. 23
• Čištění vnitřního prostoru p. 23
• Čištění vnějších ploch p. 23
• Rozmrazování mrazničky p. 23
• Když spotřebič nepoužíváte p. 23
• Co dělat, když něco nefunguje p. 24
• Instalační pokyny p. 25
• Požadavky na instalaci p. 25
• Požadavky na větrání p. 25
• Změna směru otvírání dveří p. 25
• Varování! p. 2520

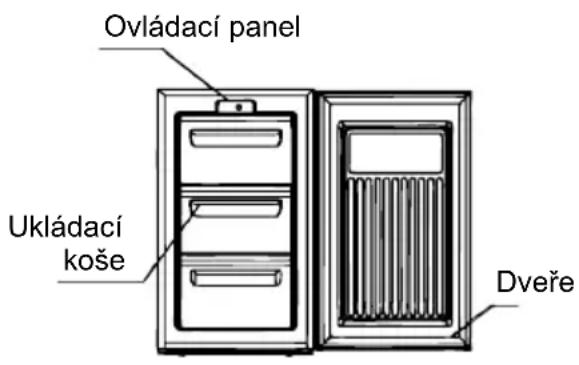

Popis spotřebiče Ovládací panel Ukládací koše Dveře Ovládací panel MAX MIN NORMÁLNÍ v blízkosti oheň, protože chladicí plyny jsou hořlavé. Nepoužívané a staré chladničky se musí recyklovat a likvidovat specializovanými podniky. VAROVÁNÍ - Nepoužívané a staré chladničky neodvážejte na divokou skládku, abyste neznečišťovali životní prostředí. Děkujeme vám za spolupráci. Dětská pojistka Děti si nesmějí hrát s ovladačem ani se spotřebičem. Během použití Tento spotřebič je určen výhradně k domácímu použití a pouze pro skladování potravin. Zmrazené potraviny se nesmí po rozmrznutí znovu zmrazovat. Do mrazničky neukládejte nápoje s vysokým obsahem uhličitanu nebo nápoje s bublinkami. Zmrzlinu na špejli nejezte ihned po vyjmutí z mrazničky, hrozí nebezpečí popálení ledem. Nevytahujte věci z mrazničky, ani se jich nedotýkejte, máte-li vlhké nebo mokré ruce, protože byste si mohli odřít pokožku nebo způsobit popáleniny mrazem. Doby skladování doporučené výrobcem je nutné dodržovat. Řiďte se příslušnými pokyny. Údržba a čištění Před každým čištěním nebo údržbou spotřebič vypněte a vytáhněte zástrčku ze zásuvky. Nepoužívejte ostré nástroje k odškrabávání ledu nebo námrazy. (Viz pokyny k odmrazování). Servis Pokud je spotřebič nutné opravit, obraťte se na autorizovaného servisního technika, který by měl použít výhradně originální náhradní díly. Nikdy se nepokoušejte opravovat spotřebič sami. Opravy prováděné nezkušenými osobami mohou vést ke zranění nebo vážnému poškození spotřebiče. Obraťte se na místní servisní středisko. Přečtěte si prosím pozorně tento návod ještě před použitím spotřebiče a uschovejte si ho pro budoucí potřebu. Přečtěte si prosím pozorně tento návod ještě před použitím spotřebiče a uschovejte si ho pro budoucí potřebu. DŮLEŽITÉ UPOZORNĚNÍ: Před instalací chladničky zkontrolujte, zda není nikde POŠKOZENÁ NEBO ZNEČIŠTĚNÁ. Jestliže je chladnička poškozená, nebo znečištěná, musíte to do 7 dní nahlásit výrobci, abyste mohli na tato poškození uplatnit záruku. Vaše zákonná práva to nijak neovlivní.21

Použití spotřebiče Tento spotřebič je určen výhradně k domácímu použití a pouze pro uložení potravin. Je určen k provozu při okolní teplotě (teplota místnosti) mezi 16°C a 38°C. Jestliže je teplota mimo tento rozsah, tedy nižší nebo vyšší, nebude spotřebič správně fungovat. Pokud okolní teplota stoupne na delší dobu, zvýší se teplota v mrazicím oddílu nad -18° C a potraviny se mohou zkazit. Před použitím Odstraňte všechny bezpečnostní lepicí pásky. Doporučujeme vymýt vnitřek spotřebiče vlažnou vodou s trochou jedlé sody (5 ml na 0,5 litru vody). Nepoužívejte mýdlo ani mycí prostředek, protože by mohl být cítit. Spotřebič dobře osušte. Zapnutí spotřebiče

1. Po instalaci nechte spotřebič 2 hodiny

2. Zasuňte zástrčku spotřebiče do zásuvky

a zapněte přívod proudu.

3. Otočte ovladačem termostatu na

požadované nastavení. Pro normální provoz se obvykle hodí střední nastavení (viz ovladač termostatu).

4. Počkejte asi 4 hodiny, než spotřebič

dosáhne správné vnitřní teploty, a teprve pak vložte potraviny. Ovladač termostatu Ovladač termostatu umístěný na ovládacím panelu reguluje teplotu mrazicího oddílu. ● Poloha "Min" - chladná. ● Poloha "Normální" - chladnější, tato poloha je normální nastavení. ● Poloha "Max" - nejchladnější. Teplotu ovlivňuje: ● Teplota místnosti ● Četnost otevírání dveří ● Množství uložených potravin ● Umístění spotřebiče Chcete-li nastavit správnou vnitřní teplotu, musíte brát všechny tyto skutečnosti v úvahu; správnou teplotu je také třeba vyzkoušet. Děti si nesmějí hrát s ovladačem ani se spotřebičem. Mrazicí oddíl Symbol znamená, že v mrazničce jsou zmrazené potraviny uloženy při -18 ° C (-0.4 ‘ F) nebo nižší teplotě pro dlouhodobé skladování zmrazených potravin a zmrazování čerstvých potravin. Teplota mrazničky se řídí automaticky termostatem umístěným na ovládacím panelu. Vzhledem k různým možnostem instalace, podmínkám použití a počasí může být třeba nastavení teploty upravit. Teplotu nejlépe zjistíte pomocí teploměru vloženého mezi zmrazené potraviny. Na teploměr se musíte podívat rychle, protože teplota po vyjmutí teploměru rychle stoupne. Zmrazování čerstvých potravin Čerstvé potraviny položte na horní polici mrazničky. Někdy budete muset již uložené potraviny přemístit. Během zmrazovacího procesu musí teplota čerstvých potravin rychle klesnout, aby se vytvořily co nejmenší ledové krystaly a nepoškodily strukturu potravin. Jestliže zmrazování trvá dlouho, ledové krystaly jsou velké a potraviny budou mít po rozmrazení horší kvalitu. Skladování zmrazených potravin Spotřebič má následující čistý skladovací objem: 68 litrů. Jde o standardní rozměr a skutečná kapacita závisí na hustotě a velikosti potravin. Zakoupené zmrazené potraviny v balíčku skladujte podle pokynů výrobce pro Rady a tipy22

Normální provozní zvuky Když se chladicí kapalina čerpá chladicím potrubím na zadní straně spotřebiče do chladicí desky/výparníku nebo do připevněných mrazicích polic, můžete zaslechnout slabé bublání či zurčení. Když je kompresor zapnutý a čerpá se chladící médium, může to být doprovázeno drnčením nebo pulzováním kompresoru. Kompresor je řízený termostatem , který ho zapíná a vypíná. Skladování potravin Když přijdete z nákupu domů, uložte potraviny ihned do mrazničky. Snažte se, abyste dobu mezi nákupem a uložením do chladničky zkrátili na minimum. Potraviny nedávejte moc těsně k sobě; vzduch musí okolo nich volně proudit. Uložené potraviny musí být zabalené. Zkontrolujte, zda je na balíčkách s potravinami štítek s datem, a spotřebujte je do uvedeného data, aby měly tu nejlepší chuť. Podezřelé potraviny z chladničky vyndejte a vyčistěte ji. Rady k úspoře energie Spotřebič nesmí stát v blízkosti tepelných zdrojů jako sporáků, myček nebo radiátorů. Umístěte ho v chladné a dobře větrané místnosti a zkontrolujte, zda jsou větrací otvory správné. Všechny potraviny zabalte do vzduchotěsných obalů, aby se uvnitř zbytečně netvořila námraza. Teplé jídlo vždy nechte vychladnout. Potraviny, které chcete zmrazit (chladné), vložte nejprve do chladničky, a teprve pak do mrazničky. Zmrazené potraviny rozmrazujte v chladničce. Potraviny se tak bezpečně rozmrazí a chladicí jednotka bude moci fungovat na nižší výkon. Snažte se nenechávat dveře dlouho otevřené, aby se dovnitř nedostal teplý vzduch a nezvýšila se spotřeba energie. Ověřte si, že nic nebrání zavření dveří. Doporučujeme mrazničku pravidelně čistit. V případě výpadku proudu Jestliže při skladování zmrazených potravin dojde k výpadku proudu, nechte dveře zavřené. Pokud se teplota v mrazničce zvýší, zkontrolujte stav potravin, a teprve potom je případně znovu zmrazte. Doporučujeme řídit se následujícími radami: ● Zmrzlina: když roztaje, je nutné ji vyhodit. ● Ovoce a zelenina: jestliže je měkká, musí se uvařit a spotřebovat. Rady a tipy 4hvězdičkový mrazicí oddíl a vložte je do mrazničky co nejdříve po zakoupení. Tato mraznička umožňuje dlouhodobé skladování, tedy obvykle až 3 měsíce, ale tato doba se může měnit, a proto je velmi důležité dodržovat doporučené časy uvedené na balíčkách průmyslově zmrazených potravin. Do mrazničky nevkládejte neprodyšně uzavřené nádoby nebo nápoje s obsahem kysličníku uhličitého jako šumivé nápoje, protože vytvářejí tlak na nádobu, a mohly by vybuchnout a mrazničku poškodit. Ledové kostky a zmrzliny na špejli nejezte hned po vyjmutí z mrazničky, protože jejich nízká teplota by vám mohla odřít kůži. Skladovací doby doporučené výrobcem je nutné dodržovat. Tipy Otevřené balíčky zmrazených potravin se musí znovu zabalit do vzduchotěsných materiálů, aby se jejich povrch nemohl vypařovat a vysušit nebo spálit mrazem. Zmrazené potraviny, které se náhodně rozmrazí, je nutné ihned spotřebovat nebo vyhodit. Spotřeba syrových potravin, jejichž skladovací doba je lehce překročená, a nebyly otočeny podle pokynů, není škodlivé, ale jejich chuť i konzistence již mohou být jiné.23

● Chléb a moučníky: lze znovu bezpečně zmrazit. ● Korýši: musí se zchladit a rychle spotřebovat. ● Vařená jídla: např. dušené jídlo se zeleninou se musí být zchladit a spotřebovat. ● Velké kusy masa: mohou se znovu zmrazit, pokud v něm zůstaly ledové krystaly. ● Malé kusy masa: musí se upéct, a upečené lze znovu zmrazit. ● Kuře: musí se upéct, a upečené lze znovu zmrazit. Před každou údržbou nebo čištěním je nutné spotřebič ODPOJIT od přívodu ELEKTRICKÉHO PROUDU. Čištění vnitřního prostoru Vnitřní prostor i příslušenství omyjte teplou vodou s jedlou sodou (5 ml na 0,5 litru vody). Důkladně opláchněte a osušte. Nepoužívejte čisticí prostředky, abrazivní prášky, parfémované čisticí prostředky, leštící vosky nebo čisticí prostředky obsahující bělidlo nebo alkohol. Čištění vnějších ploch Vnějších plochy omyjte teplou saponátovou vodou. NEPOUŽÍVEJTE abrazivní čisticí prostředky. Na spodní straně spotřebiče jsou ostré hrany, buďte proto při čištění opatrní. Jednou nebo dvakrát za rok oprašte prach z kompresoru na zadní straně spotřebiče kartáčem nebo vysajte vysavačem, protože nahromaděný prach snižuje výkon spotřebiče a je příčinou nadměrné spotřeby elektrické energie. Rozmrazování mrazničky

1. Zmrazené potraviny zabalte do několika

2. Vypněte spotřebič vytažením zástrčky ze

3. Otevřete dveře mrazničky.

4. Použijte vhodnou nádobu na

5. Po odmrazení vyčistěte a vysušte vnitřek

6. Zapněte spotřebič a vložte do něj

zmrazené jídlo. Rozmrazování můžete urychlit postavením misek s horkou vodou (ne vařící) do mrazničky a uvolněním námrazy vhodnou plastovou škrabkou. Jestliže se teplota zmrazených potravin během rozmrazování zvýší, může se jejich skladovací doba zkrátit. Když spotřebič nepoužíváte Jestliže spotřebič nebudete po dlouhou dobu používat, odpojte ho od elektrické sítě, vyndejte všechny potraviny a spotřebič vyčistěte. Dveře nechte trochu pootevřené, aby se uvnitř netvořily nežádoucí pachy. Údržba a čištění24

Co dělat, když něco nefunguje PŘED zavoláním do místního servisního střediska proveďte nejprve následující kontroly: Problém Řešení Spotřebič je bez proudu Zkontrolujte, zda je zásuvka pod proudem. Zkontrolujte, zda nedošlo k výpadku proudu kontrolou osvětlení v bytě. Zkontrolujte, zda není spálená pojistka. Příliš vysoká teplota v mrazicí části. Zkontrolujte, zda je termostat ve správném provozním rozpětí 16 °C až 32°C. Je-li to nutné, spotřebič přemístěte. Neotevřeli jste právě dveře? Je-li tomu tak, počkejte několik minut, až se tlak vzduchu vyrovná. Kompresor neustále běží. Vložili jste příliš velké množství potravin, a/nebo se často otvírají dveře. Nadměrná tvorba námrazy nebo ledu. Zkontrolujte, zda nejsou otevřené dveře. Zkontrolujte, zda nic nebrání zavření dveří. Je těsnění dveří neporušené a čisté? Provedli jste pravidelné odmrazování? Hluk Viz normální provozní zvuky. Pokud porucha trvá i po provedení výše uvedených kontrol, zavolejte do místního servisního střediska. Zákazníci by se v době záruky měli ujistit, že provedli výše uvedené kontroly, protože v případě, že se nejedná o mechanickou ani elektrickou poruchu, bude technik požadovat zaplacení. Uvědomte si prosím, že při žádosti o opravu v záruční době je nutné se prokázat dokladem o koupi. Zkontrolujte, zda nastavení termostatu odpovídá okolním provozním podmínkám. Zkontrolujte, zda je okolní teplota v požadovaném rozmezí. Kompresor neustále běží. Nastavte termostat na správnou teplotu.25

Změna technických parametrů, nebo jakákoli jiná úprava spotřebiče je nebezpečná. Požadavky na instalaci Spotřebič bude správně fungovat, pokud ho umístíte do místnosti s teplotou od 16°C do 32°C. Neinstalujte ho do: nevytápěné kuchyně, kůlny, zimní zahrady, garáže. Spotřebič bude správně fungovat v následujícím prostředí: ● Na suchém místě ● Mimo přímé sluneční světlo. ● V dostatečné vzdálenosti od extrémní teploty (ne v blízkosti sporáku nebo jiných zdrojů tepla). Spotřebič plný potravin je těžký a musí proto stát na silné pevné podlaze. Požadavky na větrání Lehce zasuňte spotřebič na místo, až se zadní větrací mřížka horního panelu dotkne zdi. Po instalaci musí být nad spotřebičem volný prostor 50 mm. Pokud to není možné, ponechte po obou stranách 25 mm. Zkontrolujte, zda spotřebič nestojí na elektrickém napájecím kabelu. Díly, které se zahřívají, nesmějí být volně přístupné. Pokud je to možné, musí tento spotřebič stát zadní stranou u stěny s ponecháním požadované vzdálenosti pro větrání. Vyrovnání: Spotřebič musí být vyrovnaný. Kývání: Zkontrolujte, zda spotřebič stojí svisle a oba seřizovače se pevně dotýkají podlahy. Spotřebič můžete vyrovnat šroubováním příslušného seřizovače vpředu (prsty nebo vhodným klíčem). Tento spotřebič je těžký. Při přemisťování spotřebiče buďte proto opatrní. Pokud to instalační místo vyžaduje, lze změnit stranu, na kterou se dveře otevírají, z levé strany (nastavení z výroby) na pravou. Varování! Spotřebič nesmí být při změně strany otvírání připojený k elektrické síti. Nejprve vytáhněte zástrčku ze zásuvky.

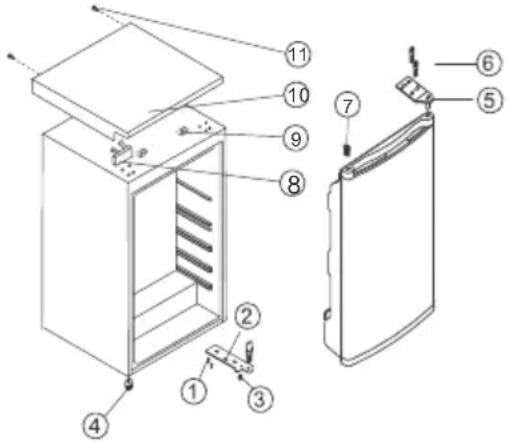

1 Šroub 2 Dolní závěs 3 Horní závěs 4 Dolní nastavitelná nožička 5 Horní nastavitelná nožička 6 Šroubový čep 7 Zátka 8 Ozdobný blok 9 Blok horní krycí desky 10 Horní krycí deska 11 Šroubové hřebíky

1. Odstraňte šroubové hřebíky (11).

2. Nechte dveře otevřené, zvedněte konec

horní krycí desky, posuňte ji (10) dopředu a vytáhněte ji z bloku (9) horní desky, pak posuňte spodní blok (8).

3. Odstraňte dva šroubové čepy (6), kterými

je připevněn horní závěs (5) vpravo Instalační pokyny Změna směru otvírání dveří26

4. Opatrně zdvihněte dveře z jejich usazení

a položte je na měkký povrch, aby se nepoškrábaly.

5. Vytáhněte zátku (7) a zasuňte ji do

nezakrytého otvoru na pravé straně spotřebiče. Zátku musíte dobře zatlačit.

6. Odstraňte dva šrouby (6), kterými je

připevněn dolní závěs (2) na pravé straně spotřebiče.

7. Odstraňte přední šroubovací vyrovnávací

nožičku (4) a instalujte ji na pravé straně jako na obrázku.

8. Nasaďte dveře na druhou stranu a

zkontrolujte, zda čep zapadne do pouzdra v dolní části rámu (otvoru).

9. Připevněte horní závěs (5), předtím

odstraněný v kroku 3 na levé straně spotřebiče. Čep musí zapadnout do pouzdra v horní části rámu (otvoru).

10. Volně připevněte dolní levý závěs (2) a

maticové šrouby dotáhněte, až budou dveře zavřené a vyrovnané. 11 Do nezakrytých otvorů vložte zátku (7) (pravá strana).

12. Připevněte ozdobný blok (8) na pravou

stranu horní krycí desky (10).

13. Nechte dveře otevřené, zvedněte konec

horní krycí desky (10) a zasunutím dozadu ji připevněte k bloku (9).

14. Po instalaci horní krycí desky zavřete

dveře a připevněte horní kryt (10) šroubem (11).27
