MODE D'EMPLOI ZFT 307 MW1 ZANUSSI

• Ces avertissements ont été rédigés pour votre sécurité. Lisez-les dans leur intégralité avant d'installer et utiliser l'appareil. Votre sécurité est extrêmement importante. Si vous avez un doute sur la signification de ces avertissements, contactez le service clientèle pour obtenir une assistance. Pose Cet appareil est lourd. Faites attention lors de son déplacement. Il est dangereux de modifier les caractéristiques techniques de l’appareil. Veillez à ne pas écraser le câble d'alimentation avec l'appareil. Si le câble d'alimentation est endommagé, il doit être remplacé par un câble d'alimentation original que vous pourrez vous procurer auprès du S.A.V. en appelant le numéro 1800, indiqué dans la section Garantie de la présente notice. Ne confiez les travaux électriques de votre habitation nécessaires à l'installation de votre appareil qu'à un électricien qualifié. Les pièces, qui s'échauffent, ne doivent pas être exposés. Dans la mesure du possible, placez l'appareil dos au mur tout en laissant la distance nécessaire pour la ventilation comme spécifié dans les instructions d'installation. Après l'installation, attendez deux heures avant de mettre l'appareil en marche pour laisser le réfrigerant se stabiliser. AVERTISSEMENT - Veillez à ce que les orifices de ventilation, situés dans l'enceinte de l'appareil ou la structure intégrée, ne soient pas obstrués. AVERTISSEMENT - N'utilisez aucun dispositif mécanique ou autre moyen pour accélérer le processus de dégivrage que ceux recommandés par le fabricant. AVERTISSEMENT - N'endommagez pas le circuit de refroidissement. Avertissements importants Table des matières Avertissements importants p. 128

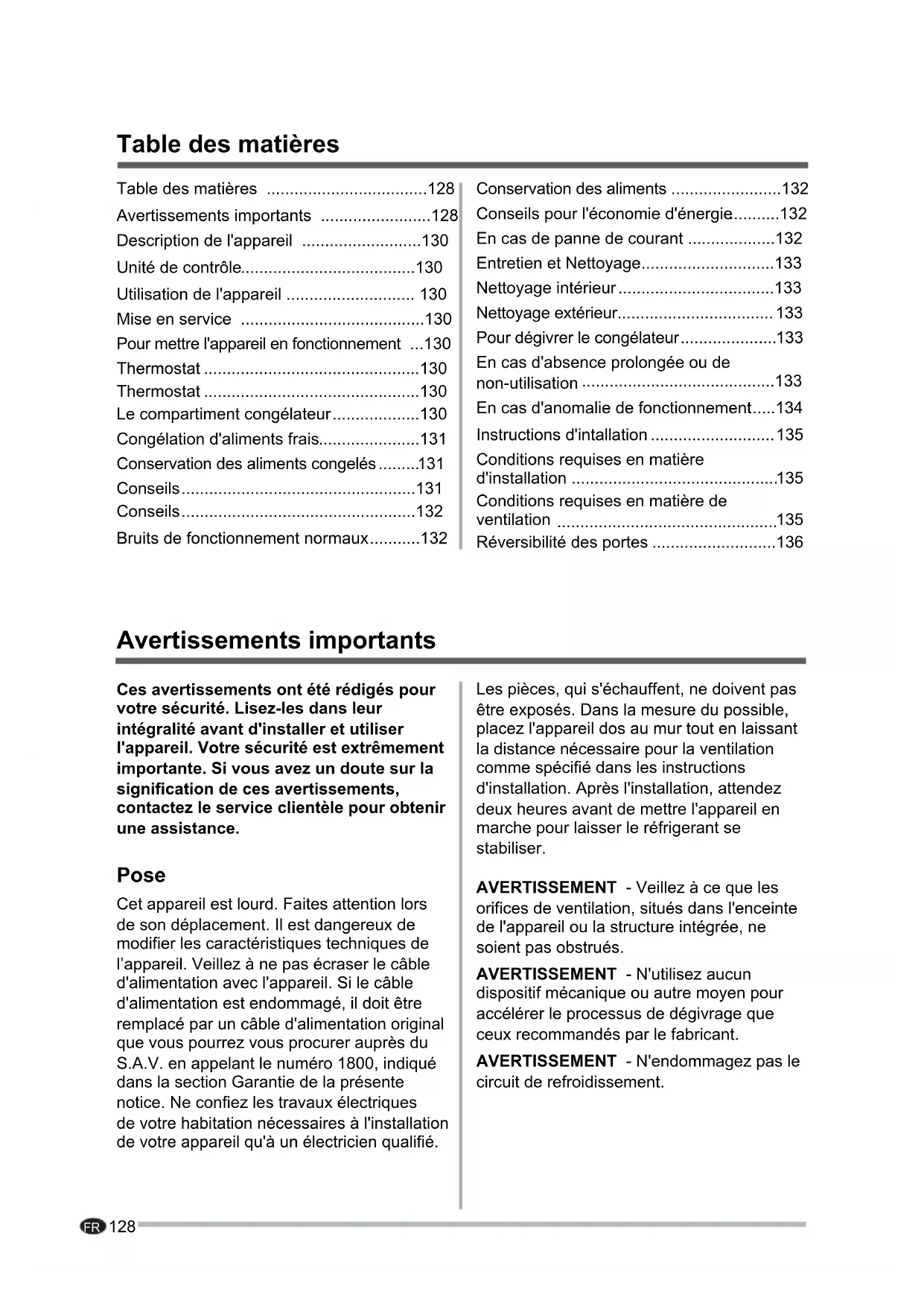

• Table des matières p. 128
• Description de l'appareil Unité de contrôle p. 130

• Utilisation de l'appareil p. 130
• Mise en service p. 130
• Pour mettre l'appareil en fonctionnement p. 130
• Thermostat p. 130
• Thermostat p. 130
• Le compartiment congélateur p. 130
• Congélation d'aliments frais p. 131
• Conservation des aliments congelés p. 131
• Conseils p. 131
• Conseils p. 132
• Bruits de fonctionnement normaux p. 132
• Conservation des aliments p. 132
• Conseils pour l'économie d'énergie p. 132
• En cas de panne de courant p. 132
• Entretien et Nettoyage p. 133
• Nettoyage intérieur p. 133
• Nettoyage extérieur p. 133
• Pour dégivrer le congélateur En cas d'absence prolongée ou de non-utilisation p. 133

En cas d'anomalie de fonctionnement ......134 Instructions d'intallation ...........................

Conditions requises en matière d'installation

Réversibilité des portes

AVERTISSEMENT - Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son atelier d'entretien ou un technicien qualifié afin d'éviter tout danger. AVERTISSEMENT - N'utilisez pas d'appareil électrique à l'intérieur des compartiments de conservation des aliments de l'appareil, sauf s'ils sont du type recommandé par le fabricant. AVERTISSEMENT - Soyez prudent lors de l'entretien du réfrigérateur car le réfrigérant et le vésicant sont combustibles et peuvent provoquer un incendie. Les anciens réfrigérateurs doivent être recyclés et éliminés par des entreprises professionnelles. AVERTISSEMENT - N'éliminez pas vos anciens réfrigérateurs comme bon vous semble. Nous vous remercions de bien vouloir prendre en compte cette recommandation. Sécurité des enfants Veillez à ce que les enfants ne touchent pas les boutons de l'appareil et ne l'utilisent pas comme un jouet. En cours de fonctionnement Cet appareil est exclusivement destiné à un usage domestique, notamment pour la conservation des aliments. Une fois décongelés, les aliments ne peuvent pas être recongelés. Ne mettez pas de bouteilles ni de boîtes de boissons gazeuses dans le compartiment congélateur. Ne consommez pas certains produits tels que les bâtonnets glacés dès leur sortie du congélateur car ils peuvent provoquer des brûlures. Ne sortez pas les produits congelés avec les mains humides, la température très basse à laquelle ils se trouvent peut provoquer des abrasions ou des brûlures cutanées. Respectez scrupuleusement les recommandations du fabricant en ce qui concerne les durées de conservation. Consultez les instructions respectives. Entretien et Nettoyage Avant toute opération d'entretien ou de nettoyage, mettez à l'arrêt l'appareil et débranchez-le. N'utilisez pas de couteau ou tout autre objet tranchant pour gratter la couche de givre, vous risquez de détériorer irrémédiablement l'évaporateur. (Consultez les Instructions de dégivrage). Entretien Les éventuelles réparations ou interventions sur votre appareil, ainsi que le remplacement du câble d'alimentation, ne doivent être effectuées que par un personnel qualifié. En cas d'intervention sur votre appareil, exigez du Service Après-vente les pièces de rechange certifiées Constructeur. N'essayez en aucun cas de réparer l'appareil vous-même. Les réparations effectuées par du personnel non qualifié peuvent provoquer des blessures ou le mauvais fonctionnement de l’appareil. Contactez le Service Après vente de votre magasin vendeur pour éviter tout danger. Veuillez lire attentivement cette notice d'utilisation avant d'utiliser l'appareil et la conserver pour toute future consultation. Veuillez lire attentivement cette notice d'utilisation avant d'utiliser l'appareil et la conserver pour toute future consultation. Attention : avant d'installer votre réfrigérateur VÉRIFIEZ QU'IL N'EST PAS ABÎMÉ OU MARQUÉ. Si le réfrigérateur est abîmé ou marqué, vous disposez d'un délai de sept jours pour faire une déclaration au titre de la garantie. Cette limitation n'affecte pas vos droits prévus par la loi.130

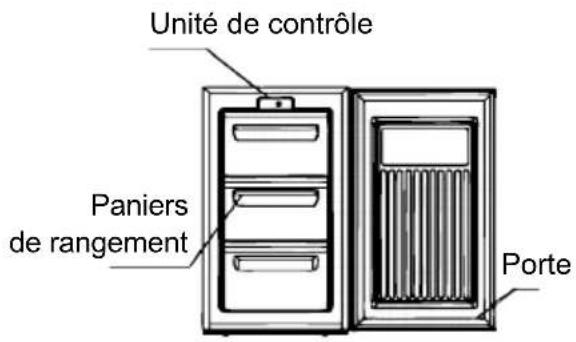

Description de l'appareil Unité de contrôle Paniers de rangement Porte Unité de contrôle MAX. MIN. NORMAL

UTILISATION DE L'APPAREIL

Cet appareil est exclusivement destiné à un usage domestique, notamment pour la conservation des aliments. Cet appareil est conçu pour fonctionner à des températures ambiantes (température de la pièce) comprises entre 16°C et 38°C. Si ces températures sont dépassées, températures plus froides ou plus chaudes, l'appareil ne fonctionnera pas correctement. Si les températures ambiantes sont dépassées pendant des périodes prolongées, la température régnant dans le compartiment congélateur dépassera -18°C provoquant la détérioration des aliments. Mise en service Retrait de tous les rubans adhésifs. Nettoyez l'intérieur de l'appareil avec un peu d'eau tiède et de bicarbonate de soude (5ml pour 0,5 litre d'eau). N'utilisez ni savon ni détergent pour éviter toute odeur persistante. Séchez soigneusement l'appareil. Pour mettre l'appareil en fonctionnement

1. Après l'installation, attendez deux heures.

2. Branchez l'appareil et mettez-le en

3. Tournez le thermostat sur la position requise.

Une position intermédiaire est en général appropriée pour un fonctionnement normal (voir Thermostat).

4. Avant d'introduire les aliments dans le

réfrigérateur, attendez 4 heures que la température régnant à l'intérieur de l'appareil soit correcte. Thermostat Le thermostat, situé sur le bandeau de commande, permet de régler la température régnant à l'intérieur du compartiment congélateur. ● Position "Min" : froid. ● Position "Normal" : plus froid, position habituelle. ● Position "Max" : très froid. La température à l'intérieur de chaque compartiment est fonction de plusieurs facteurs tels que : ● la température ambiante la fréquence d'ouverture de la porte

la quantité de denrées stockées

l'emplacement de l'appareil En sachant que la température est fonction de tous ces facteurs, seule votre expérience vous permettra de déterminer la position convenant le mieux. Veillez à ce que les enfants ne touchent pas les boutons de l'appareil et ne l'utilisent pas comme un jouet. Le compartiment congélateur Le symbole signifie que votre congélateur peut conserver des aliments surgelés à -18°C (-0,4 ' F) ou plus froid, Thermostat131

permettant la conservation et la congélation à long terme des aliments surgelés. Le thermostat situé sur le bandeau de commande contrôle automatiquement la température régnant dans le congélateur. En raison des différences d'installation, de méthodes d'utilisation et de conditions climatiques, il peut être nécessaire de modifier les réglages de température. La meilleure manière de les évaluer consiste à lire la température sur un thermomètre préalablement introduit dans les aliments congelés. La lecture doit être rapide car la température du thermomètre augmente dès son retrait. Congélation d'aliments frais Placez les aliments frais sur la clayette supérieure. Il se peut que vous deviez mieux répartir les aliments. Pendant le processus de congélation, la température des aliments frais doit être rapidement réduite pour que les cristaux de glace soient le plus petits possibles et pour ne pas endommager la structure des aliments. Si la congélation a lieu lentement, de gros cristaux se forment et ceux-ci affectent la qualité des aliments, une fois décongelés. Conservation des aliments congelés Le volume de conservation net de l'appareil est le suivant : 68 litres. Il s'agit d'une mesure standard, et la capacité réelle dépend de la densité et de la taille des aliments. Les aliments achetés surgelés en magasin doivent être conservés conformément aux instructions du fabricant pour un compartiment congélateur de 4 étoiles, et doivent être placés au congélateur le plus rapidement possible après l'achat. Votre congélateur permet une période de conservation prolongée, qui peut aller jusqu'à 3 mois mais la durée peut varier et il est important de suivre les recommandations qui figurent sur les paquets d'aliments congelés dans le commerce. Ne mettez pas de bouteilles ni de boîtes de boissons gazeuses dans le compartiment congélateur, car la pression se formant à l’intérieur du contenant pourrait le faire éclater et endommager ainsi l’ appareil. Ne consommez pas certains produits tels que les bâtonnets glacés dès leur sortie du congélateur car ils peuvent provoquer des abrasions ou des brûlures cutanées. Respectez scrupuleusement les recommandations du fabricant quant aux temps de conservation. Conseils Les paquets d'aliments congelés ouverts doivent être enveloppés de nouveau hermétiquement pour prévenir l'évaporation de surface qui provoque le dessèchement des aliments. En cas de décongélation accidentelle, consommez les aliments décongelés le plus rapidement possible ou jetez-les.132

Bruits de fonctionnement normaux Le liquide de refroidissement qui passe dans le circuit d'évaporation peut produire un bruit de gargouillis ou de bouillonnement. Le compresseur peut produire un ronronnement aigu ou un bruit de pulsation. Le thermostat contrôle le compresseur qui fonctionne par intermittence. Conservation des aliments Une fois chez vous, placez immédiatement les produits surgelés et congelés au congélateur. Prévoyez un temps réduit au minimum pour leur transport du magasin d'alimentation à votre domicile. Ne tassez pas les aliments ; placez-les de façon à ce que l'air circule librement autour. Ne stockez pas d'aliments sans les couvrir. L'identification des emballages est importante : indiquez la date de congélation du produit, et respectez la durée de conservation indiquée par le fabricant. Si vous avez un doute sur la durée de conservation de certains aliments, enlevez-les de votre réfrigérateur et nettoyez-le. Consultez la section Entretien et Nettoyage. Conseils pour l'économie d'énergie L’appareil ne doit pas être placé à proximité de radiateurs, de cuisinières ou de toute autre source de chaleur. Placez l'appareil dans une pièce bien ventilée. Pour éviter une formation excessive de givre à l'intérieur du compartiment, placez les aliments dans des récipients hermétiques Attendez le refroidissement des préparations avant de les congeler. Pour obtenir les meilleures performances possibles, placez les aliments à congeler (une fois refroidis) dans le réfrigérateur avant de les transférer au congélateur. Laissez décongeler les aliments dans le réfrigérateur. Ceci garantit une décongélation sûre et réduit le travail de l'appareil de réfrigération. Évitez d'ouvrir trop souvent la porte de l'appareil et ne la laissez ouverte que le temps nécessaire pour réduire la consommation d'énergie. Vérifiez que rien n'empêche la fermeture de la porte. Il est conseillé de nettoyer régulièrement le compartiment congélateur. En cas de panne de courant Laissez la porte du compartiment fermée, si une panne de courant se produit pendant la conservation d'aliments congelés. Si la température régnant à l'intérieur du compartiment congélateur devait augmenter, il est conseillé de ne pas recongeler les aliments avant de les avoir soigneusement contrôlés. Le guide de congélation suivant vous aidera dans cette tâche : ● Glace : une fois fondue, elle doit être jetée. ● Fruits et légumes : s'ils sont décongelés, ils doivent être cuits et consommés rapidement. ● Pain et gateaux : ils peuvent être recongelés sans danger. ● Fruits de mer : ils doivent être réfrigérés et consommés rapidement. ● Plats cuisinés : p.ex. daube de boeuf, ils doivent être réfrigérés et consommés rapidement. ● Grands morceaux de viande Ils peuvent être recongelés pourvu que des cristaux de glace soient encore présents à l'intérieur. ● Viande rouge (avec les os des articulations): Elle doit être cuite et recongelée comme plats cuisinés. ● Poulet : Il doit être cuit et recongelé comme un plat frais Conseils133

Avant toute opération d'entretien ou de nettoyage, DÉBRANCHEZ l'appareil de la prise électrique. Nettoyage intérieur Nettoyez l'intérieur de l'appareil et les accessoires avec un peu d'eau tiède et de bicarbonate de soude (5ml pour 0,5 litre d'eau). Rincez et séchez soigneusement. N'utilisez jamais de produits abrasifs ou caustiques, ni d'éponges avec grattoir ou d'objets métalliques, ni de produits contenant de l'eau de javel ou de l'alcool pour nettoyer votre appareil. Nettoyage extérieur Lavez l'extérieur de l'appareil avec de l'eau tiède savonneuse. N'utilisez pas de produits abrasifs. Attention aux bords coupants sous l'appareil. Dépoussiérez le compresseur situé à l'arrière de l'appareil à l'aide d'une brosse ou d'un aspirateur. L'accumulation de poussière sur le compresseur affecte les performances de l'appareil et fait augmenter la consommation d'électricité. Pour dégivrer le congélateur

1. Enveloppez les denrées surgelées et

congelées dans plusieurs feuilles de papier journal, ou mieux, dans des emballages isothermes.

2. Débranchez l'appareil du secteur.

3. Ouvrez la porte du congélateur.

4. Placez dessous un récipent pour recevoir

5. Le dégivrage terminé, nettoyez et séchez

6. Mettez l’appareil en fonctionnement et

replacez les aliments congelés. Pour accélérer le dégivrage, placez un récipient d'eau chaude (non bouillante) dans le congélateur et détachez le givre avec une spatule en plastique. Si la température des aliments congelés s'élève pendant le dégivrage, la durée de conservation n'est plus garantie. En cas d'absence prolongée ou de non-utilisation Prenez les précautions suivantes : débranchez l'appareil du secteur, enlevez tous les aliments et nettoyez-le. Laissez la porte entrouverte pour prévenir la formation d'odeurs désagréables. Entretien et Nettoyage134

En cas d'anomalie de fonctionnement Veuillez consulter la charte de dépannage figurant dans la notice d'utilisation avant de contacter le Service Après-vente. Problème Remède Le courant n'arrive pas à l'appareil. Vérifiez si la prise est alimentée. Vérifiez s'il y a une coupure de courant en contrôlant l'éclairage de votre domicile. Vérifiez si le fusible a grillé. La température du compartiment congélateur est trop élevée. Vérifiez que le thermostat est dans les limites de fonctionnement correct de l'appareil, entre 16 °C et 32 °C. Déplacez l'appareil, si nécessaire. La porte vient-elle d'être ouverte ? Si c'est le cas, attendez quelques minutes que la pression de l'air s'uniformise. Le compresseur fonctionne en permanence. Trop de produits frais ont été introduits en même temps dans l'appareil et/ou la porte a été ouverte trop souvent. Il y a trop de givre et de glace. Veillez à ne pas laisser la porte ouverte. Vérifiez que rien n'empêche la fermeture de la porte. Vérifiez si le joint de porte est intact et propre. Le dégivrage périodique recommandé a-t-il été effectué ? Bruit Reportez-vous à la section Bruits de fonctionnement normaux. En cas d'anomalie de fonctionnement et si malgré toutes les vérifications une intervention s'avère nécessaire, contactez le Service Après-vente de votre magasin vendeur. Si vous faites appel à un technicien lorsque vous êtes confronté à l'un des problèmes suivants ou pour réparer un dommage résultant d'une utilisation incorrecte, l'intervention sera facturée même si elle survient pendant la période de garantie. Une preuve d'achat sera demandée pour tout appel en garantie. Vérifiez que le thermostat est réglé sur la posiiton qui correspond aux conditions ambiantes. Vérifiez que la température ambiante soit comprise dans les limites prévues. Le compresseur fonctionne en permanence. Réglez le thermostat à la bonne température.135

Il est dangereux de modifier les caractéristiques techniques de l’appareil. Conditions requises en matière d'installation Pour un bon fonctionnement, cet appareil ne doit pas être placé dans une pièce où les températures peuvent chuter au-dessous de 16 °C ou atteindre plus de 32 °C. Éviter les emplacements suivants : cuisine non chauffée, toilettes extérieures, jardin d'hiver, garage. Pour un bon fonctionnement, cet appareil doit être installé : ● Dans un lieu sec. ● Loin des rayons solaires trop intenses. ● Loin de toute source de chaleur (chauffage, cuisson, etc.). L'appareil deviendra pesant lorsqu'il sera chargé d'aliments. Il faudra donc le placer sur un sol résistant. Conditions en matière de ventilation Poussez délicatement l'appareil jusqu'à ce que la grille postérieure de ventilation du panneau supérieur touche le mur. Une fois en place, laissez un espace libre de 50 mm (2" ) au dessus de l'appareil. S'il n'y a pas d'espace au dessus de l'appareil, laissez un dégagement de 25 mm de chaque côté. Veillez à ne pas écraser le câble d'alimentation avec l'appareil. Les pièces, qui s'échauffent, ne doivent pas être exposées. Dans la mesure du possible, placez l'appareil dos au mur tout en laissant la distance nécessaire pour la ventilation. Mise à niveau : L'appareil doit être stable. Basculement : Vérifiez que l'appareil est en position verticale et que les deux mécanismes de réglage sont fermement en contact avec le sol pour que l'appareil soit à niveau. Pour régler le niveau, tournez le régleur de niveau à l'avant (avec les doigts ou une clé appropriée). Cet appareil est lourd. Faites attention lors de son déplacement. Instructions d’installation136

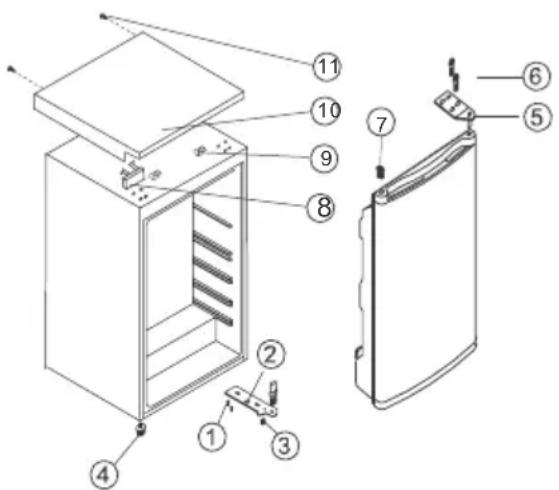

La porte de cet appareil est réversible : son sens d'ouverture peut être modifié en fonction du site d'installation ou du souhait de l'utilisateur. Avertissement ! Avant de changez le sens d'ouverture de la porte, débranchez l'appareil. Débranchez la fiche de la prise de courant.

2. Charnière inférieure

3. Charnière supérieure

4. Pied inférieur réglable

5. Pied supérieur réglable

9. Bloc du couvercle supérieur

10. Couvercle supérieur

1. Enlevez les quatre clous à spirales (11).

2. Laissez la porte ouverte, soulevez

l'extrémité du couvercle supérieur, poussez-le (10) vers l'avant et retirez-le du bloc (9) du couvercle supérieur, puis déplacez le bloc inférieur (8).

3. Enlevez les deux boulons à vis (6) qui

connectent la charnière supérieure (5) sur le côté droit de la partie supérieure de l'armoire.

4. Soulevez avec précaution la porte et

placez-la sur une surface rembourrée pour éviter de la rayer.

5. Retirez le bouchon (7) et transférez-le dans

l'orifice découvert sur le côté droit de l'appareil. Appuyez fermement sur le bouton pour l'introduire dans le trou.

6. Enlevez les deux vis (6) qui tiennent la

charnière inférieure (2) sur le côté droit de l'appareil.

7. Retirez le pied avant de mise à niveau, de

type vis (4) et transférez-le à droite comme illustré dans la figure.

8. Placez la porte dans sa nouvelle position, en

vous assurant que la goupille pénètre dans le coussinet de la section inférieure du cadre (orifice).

9. Fixez la charnière supérieure (5) préalablement

enlevée à l'étape 3, sur le côté gauche de l'appareil. Vérifiez que la goupille pénètre dans le coussinet de la partie supérieure du cadre (trou).

10. Fixez sans serrer la charnière inférieure gauche

(2) et ne serrez pas les boulons tant que la porte n'est pas en position fermée et de niveau.

11. Enfoncez le bouchon (7) dans les trous

découverts (côté droit).

12. Fixez le bloc décoratif (8) sur le côté droit du

couvercle supérieur (9).

13. Laissez la porte ouverte, soulevez l'extrémité

du couvercle supérieur, poussez-le (10) vers l'avant et retirez-le du bloc (9) du couvercle supérieur, puis déplacez le bloc inférieur (8).

14. Après avoir installé le couvercle supérieur,

fermez la porte, fixez le couvercle supérieur (10 ) avec la vis (11). Réversibilité de la porte137
