KASUTUSJUHEND ZFT 307 MW1 ZANUSSI

• Need hoiatused on antud teie ohutuse huvides. Tehke nende sisu endale selgeks enne seadme paigaldamist ja kasutamist. Kasutaja ohutus on kõige tähtsam. Kui kahtlete mõne tähenduse või hoiatuse osas, siis pöörduge hoolduskeskusesse. Paigaldamine See seade on raske. Olge seda teisaldades ettevaatlik! Seadme tehnilisi andmeid ja seadet on ohtlik mis tahes viisil muuta. Hoolitsege, et seade ei toetu toitejuhtmele. Kahjustatud toitejuhe tuleb lasta asendada hoolduskeskuses originaaltoitejuhtmega. Seadme paigaldamisel peab vajalikud elektritööd tegema kvalifitseeritud elektrik või muu pädev isik. Talitluse käigus soojenevad osad ei tohi olla puudutusele avatud. Kui vähegi võimalik, siis tuleks seadme tagakülg seada vastu seina, jättes seadme ja seina vahele õhuringluse tagamiseks piisavalt ruumi, nagu täpsustatud paigaldusjuhistes. Et külmutusagens jõuaks torustikus kohale paigutuda, tohib seadme lülitada sisse alles 2 h pärast paigaldamist. HOIATUS! Seadme korpuses olevaid ja selle köögikapi õhuavasid, millesse seade on sisse ehitatud, ei tohi kinni katta. HOIATUS! Sulamisprotsessi kiirendamiseks tohib kasutada ainult tootja soovitatud mehaanilisi ja muid abivahendeid. HOIATUS! Külmutusagensi ahelat ei tohi kahjustada. Tähtsad ohutusjuhised Sisukord Sisukord p. 137

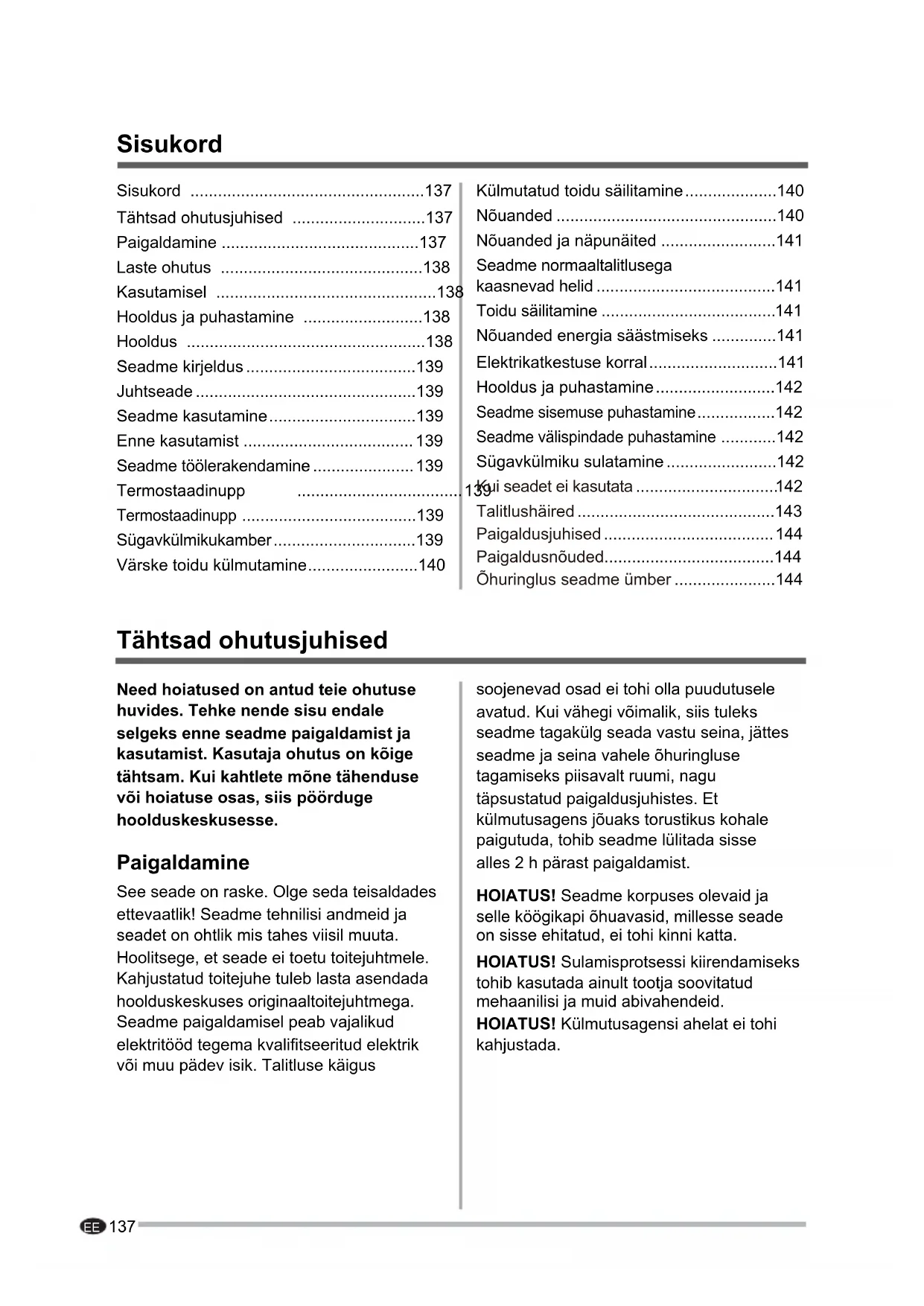

• Tähtsad ohutusjuhised p. 137
• Paigaldamine p. 137
• Laste ohutus p. 138
• Kasutamisel p. 138
• Hooldus ja puhastamine p. 138
• Hooldus p. 138
• Seadme kirjeldus p. 139
• Juhtseade p. 139
• Seadme kasutamine p. 139
• Enne kasutamist p. 139
• Seadme töölerakendamine p. 139
• Termostaadinupp Termostaadinupp p. 139

Seadme välispindade puhastamine

HOIATUS! Ohtude vältimiseks tuleb kahjustatud toitejuhe lasta asendada tootjal, tootja volitatud hoolduskeskuses või muul sarnase kvalifikatsiooniga isikul. HOIATUS! Seadmes ei tohi kasutada elektriseadmeid, mille kasutamist tootja ei ole soovitanud. HOIATUS! Olge ettevaatlik külmiku hooldustöid tehes, sest külmutusagens on tuleohtlik. Kasutud ja vanad külmikud tuleb lasta spetsialiseerunud firmal ringlusse võtta ja kõrvaldada. HOIATUS! Keskkonnareostuse vältimiseks ei tohi kasutuid ja vanu külmikuid visata ära koos olmejäätmetega. Täname teid koostöö eest! Laste ohutus Ärge lubage lastel seadme ega selle juhtseadistega mängida. Kasutamisel See seade on konstrueeritud toidu säilitamiseks kodumajapidamises. Kord juba üles sulanud külmutatud toitu ei tohi uuesti külmutada. Ärge pange sügavkülmikusse süsihappegaasi sisaldavaid jooke. Pulgajäätis põhjustab külmakahjustusi tarbimisel vahetult pärast sügavkülmikust väljavõtmist. Ärge puudutage külmutatud toitu niiskete/märgade kätega, sest see põhjustab nahamarrastusi ja külmakahjustusi. Pidage kinni tootjate soovitatud säilitusaegadest. Lugege vastavaid juhiseid. Hooldus ja puhastamine Enne puhastus- ja hooldustööde tegemist tuleb seade välja lülitada ja elektrivõrgust lahti ühendada. Härmatise või jää eemaldamisel ei tohi kasutada teravaid abivahendeid. (Lugege sulatamisjuhiseid.) Hooldus Selle seadme hooldustööd tuleb lasta teha volitatud tehnikul ning kasutada tuleb originaalvaruosi. Seadet ei tohi mingil juhul ise remontida. Asjatundmatute isikute tehtud remonttööd võivad põhjustada vigastusi ja tõsiseid talitlushäireid. Pöörduge hoolduskeskusesse. Lugege see juhend enne seadme kasutamist hoolikalt läbi ja hoidke tuleviku tarvis alles. Lugege see juhend enne seadme kasutamist hoolikalt läbi ja hoidke tuleviku tarvis alles. TÄHTIS! Kontrollige külmikut enne paigaldamist transportkahjustuste suhtes. Kahjustuste leidmisel teatage sellest 7 päeva jooksul, kui soovite esitada tootja garantii alla kuuluvat nõuet. See ei mõjuta teie seaduslikke õigusi.139

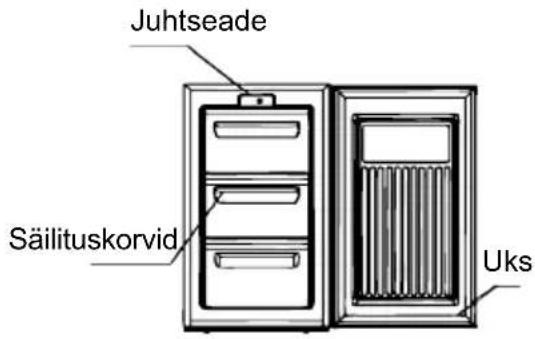

Seadme kirjeldus Juhtseade Säilituskorvid Uks Juhtseade MAX MIN NORMAL SEADME KASUTAMINE See seade on konstrueeritud toidu säilitamiseks kodumajapidamises. See seade on konstrueeritud töötama ümbritseva õhu temperatuuride vahemikus 16°C kuni 38°C. Nende temperatuuride ületamisel (st kui ümbritseva õhu temperatuur on külmem või soojem) ei tööta seade nõuetekohaselt. Kui ümbritseva õhu temperatuur on ettenähtust kaua aega soojem, siis tõuseb sügavkülmiku sisetemperatuur üle -18°C ning säilitatav toit võib rikneda. Enne kasutamist Eemaldage kõik teibid. Peske seadme sisemust leige vee ja vähese söögisooda lahusega (5 ml 0,5 l vee kohta). Ärge kasutage seepi ega puhastusvahendit, sest nende lõhn võib jääda seadmesse. Kuivatage seade hoolikalt. Seadme töölerakendamine

1. Seadme tohib sisse lülitada alles 2 h

pärast paigaldamist.

2. Ühendage seade elektrivõrku.

3. Keerake termostaadinupp soovitud

sättele. Normaaltalitluseks sobib tavaliselt keskmine säte (vt Termostaadinupp).

4. Oodake umbes 4 h, enne kui toidu

seadmesse paigutate. Nii jõuab seadme sisetemperatuur langeda vajalikule tasemele. Termostaadinupp Juhtpaneelil asuva termostaadinupuga saab reguleerida sügavkülmiku sisetemperatuuri. ● Asend "Min" - minimaalne ehk külm ● Asend "Normal" - normaalne ehk külmem, tavaliselt valige see säte ● Asend "Max" - maksimaalne ehk kõige külmem Seadme sisetemperatuuri mõjutavad: ● ruumitemperatuur, seadme ukse avamise sagedus,

seadmes säilitatava toidu kogus,

seadme asukoht. Sobiva termostaadinupu sätte valimisel tuleb arvestada kõikide nende teguritega ning vaja võib olla erinevaid sätteid katsetada. Ärge lubage lastel seadme ega selle juhtseadistega mängida. Sügavkülmikukamber Tähis tähendab, et sügavkülmiku sisetemperatuuriks on -18°C või madalam Termostaadinupp140

temperatuur, mis võimaldab külmutatud toitu pikka aega säilitada ja värsket toitu külmutada. Sügavkülmiku temperatuuri reguleeritakse automaatselt juhtpaneelil asuva termostaadiga. Temperatuuri võib olla vaja reguleerida järgmiste tingimuste varieerumise tõttu: paigalduskoht, kasutusviis ja ilmastikutingimused. Nimetatud tingimuste mõju seadme sisetemperatuurile on kõige parem hinnata külmutatud toidu hulka pandud termomeetri abil. Vaadake näitu vahetult pärast termomeetri sügavkülmikust väljavõtmist, sest see hakkab toatemperatuuriul kiiresti tõusma. Värske toidu külmutamine Paigutage värske toit sügavkülmiku ülemisele riiulile. Selleks võib olla vaja juba külmutatud toit ümber paigutada. Külmutamisprotsessi käigus tuleb värske toidu temperatuuri kiiresti alandada, et tekkivad jääkristallid oleks võimalikult väiksed. Nii ei kahjustu toidu struktuur. Kui külmutamiseks kulub palju aega, siis tekivad suured jääkristallid. See mõjutab negatiivselt ülessulatatud toidu kvaliteeti. Külmutatud toidu säilitamine Seadme puhasmahutavus toidu säilitamiseks: 68 liitrit. See on standardmõõt. Tegelik mahutavus sõltub säilitatava toidu tihedusest ja suurusest. Eelnevalt pakitult ja külmutatult ostetud toitu tuleb säilitada tootja juhiste kohaselt 4-tärnilises külmutatud toidu kambris. See tuleb pärast ostmist võimalikult kiiresti sügavkülmikusse panna. Seadmes saab külmutatud toitu pikaajaliselt säilitada, mis tähendab tavaliselt kuni 3-kuulist säilitamist. Säilitusaeg võib siiski varieeruda ning seetõttu tuleb pidada kinni külmutatud toidu pakendil soovitatud aegadest. Sügavkülmikusse ei tohi panna tihedalt suletud anumaid ega süsihappegaasi sisaldavaid jooke, sest vastasel juhul tõuseb anumas rõhk, see võib lõhkeda ja sügavkülmikut kahjustada. Jääkuubikuid ja pulgajäätist ei tohi tarbida vahetult pärast sügavkülmikust väljavõtmist, sest see võib põhjustada naha külmakahjustusi. Kinni tuleb pidada tootjate soovitatud säilitusaegadest. Nõuanded Avatud külmutatud toidu pakid tuleb uuesti õhukindlalt pakkida kuivamist põhjustava pinna auramise vältimiseks. Kogemata sulama hakanud külmutatud toit tuleb kohe toiduks ära tarvitada või ära visata. Alternatiivina võib juba üles sulanud toidu ära küpsetada ja siis uuesti külmutada.141

Seadme normaaltalitlusega kaasnevad helid Võite kuulda kerget vulinat, kui külmutusagensit pumbatakse läbi seadme tagaküljel asuvate torude jahutusplaadile/aurustile või fikseeritud sügavkülmikuriiulitesse. Kui kompressor on sisselülitatud, siis toimub külmutusagensi pumpamine ning kompressorist kostab vihinat või pulseerivat heli. Termostaat juhib kompressori tööd ning lülitab seda sisse ja välja. Toidu säilitamine Tõstke külmutatud toit koju jõudes kohe sügavkülmikusse. Paigutage jahutatud toit pärast ostmist võimalikult kiiresti külmikusse. Ärge paigutage toidupakke üksteisele liiga lähedale. Õhk peab pääsema toidupakkide ümber ringlema. Ärge säilitage toitu ilma katmata. Paigutage toit sügavkülmikusse kuupäevaga varustatult ning tarbige ära neid kuupäevi silmas pidades. Nii tarbite toidu ära ajal, kui selle kvaliteet on veel kõrge. Kui kahtlustate, et toit on halvaks läinud, siis eemaldage see külmikust ning puhastage külmikut hoolikalt. Vt ptk Puhastamine ja hooldus. Nõuanded energia säästmiseks Ärge paigaldage seadet soojusallika nagu pliidi, nõudepesumasina või radiaatori lähedale. Paigaldage seade jahedasse hästi ventileeritud ruumi ning ärge katke kinni seadme õhuavasid. Vältige liigse härmatise teket seadmesse. Pakkige selleks toit õhukindlalt. Laske alati soojal toidul toatemperatuurini maha jahtuda, enne kui selle sügavkülmikusse panete. Külmutamist vajav toit tuleks enne sügavkülmikusse tõstmist külmikus maha jahutada. Sulatage külmutatud toitu külmikus. See tagab toidu ohutu sulamise ning vähendab jahutusseadme töötamise vajadust. Püüdke vältida seadme ukse kaua aega lahti hoidmist, sest soe õhk suurendab energiakulu. Hoolitsege, et miski ei takista ukse sulgumist. Sügavkülmikut on soovitav korrapäraselt puhastada. Elektrikatkestuse korral Kui külmutatud toidu säilitamise ajal esineb elektrikatkestus, siis hoidke seadme uks kinni. Kui sügavkülmiku sisetemperatuur tõuseb, siis kontrollige kindlasti hoolikalt toidu kvaliteeti, enne kui selle uuesti külmutate. Juba sulama hakanud toitu ei tohi ilma eelnevalt küpsetamata uuesti külmutada. Juhinduge järgmistest juhistest: ● Jäätis: ülessulanud jäätis tuleb ära visata. ● Puu- ja köögiviljad: pehmeks muutunud puu- ja köögiviljad tuleb küpsetada ja toiduks ära tarvitada. ● Leib/sai ja koogid: need võib ohutult uuesti külmutada. ● Koorikloomad: paigutage külmikusse ja tarvitage kiiresti toiduks ära. ● Küpsetatud valmistoit: nt pajaroad tuleb paigutada külmikusse ja tarvitada toiduks ära. ● Suured lihatükid: võib uuesti külmutada, kui neis on veel jääkristalle. ● Väiksed kondiga lihatükid: tuleb ära küpsetada ning siis võib uuesti külmutada. ● Kana: tuleb ära küpsetada ning siis võib uuesti külmutada. Nõuanded ja näpunäited142

Enne hooldus- ja puhastustööde tegemist tuleb seade elektrivõrgust lahti ühendada. Seadme sisemuse puhastamine Puhastage seadme sisemust ja tarvikuid sooja vee ja söögisoodaga (5 ml 0,5 l vee kohta). Loputage ja kuivatage hoolikalt. Ärge kasutage puhastusvahendeid, abrasiivseid pulbreid, tugeva lõhnaga puhastusvahendeid, poleerimisvaha ega valgendit või alkoholi sisaldavaid puhastusvahendeid. Seadme välispindade puhastamine Peske seadme välispindu sooja seebiveega. Ärge kasutage abrasiivseid tooteid. Seadme põhjal on teravad servad. Olge puhastades ettevaatlik! Puhastage seadme tagaküljel asuv kompressor kord või kaks aastas tolmust harja või tolmuimejaga, sest kogunev tolm mõjutab seadme talitlust ning põhjustab liigset energiakulu. Sügavkülmiku sulatamine

1. Pakkige külmutatud toit mitme ajalehekihi

2. Lülitage seadme toide välja seinal asuvast

lülitist ja ühendage seadme toitejuhtme pistik pistikupesast lahti.

3. Avage sügavkülmiku uks.

4. Seadke sulamisvee kogumiseks kohale

5. Pärast sulatamist puhastage sügavkülmik

ja kuivatage hoolikalt kõik sisepinnad.

6. Lülitage seade sisse ja paigutage

külmutatud toit tagasi seadmesse. Sulamist saab kiirendada, pannes sügavkülmikusse kausid kuuma (mitte keeva) veega ning vabastades seadme pindadelt härmatist sobiva plastkaabitsaga. Kui külmutatud toidu temperatuur tõuseb seadme sulatamise ajal, siis võib selle ohutu säilitamise aeg lüheneda. Kui seadet ei kasutata Kui te ei kasuta seadet pikka aega, siis ühendage see elektrivõrgust lahti, tühjendage toidust ja puhastage. Jätke seadme uks lahti ebameeldivate lõhnade tekke vältimiseks. Hooldus ja puhastamine143

Talitlushäired Kontrollige järgmisi punkte enne hoolduskeskusesse pöördumist: Probleem Lahendus Puudub toide. Kontrollige, et vool jõuab pistikupessa. Kontrollige, et teie majapidamises ei ole elektrikatkestust. Pange mõni lamp põlema. Kontrollige, et kaitse ei ole rakendunud. Sügavkülmiku sisetemperatuur on liiga kõrge. Kontrollige, et termostaat on sobivalt reguleeritud (seade on konstrueeritud töötama ümbritseva õhu temperatuuril 16°C kuni 32°C). Paigutage seade vajadusel mujale. Kas uks oli just lahti? Kui nii, siis oodake mõni minut, et õhurõhk ühtlustuks. Kompressor töötab pidevalt. Panite seadmesse hiljuti suures koguses toitu ja/või avasite sageli seadme ust. Seadme sisepindadele on tekkinud liiga palju härmatist ja jääd. Ärge seadme ust lahti unustage. Kontrollige, et miski ei takista seadme ukse sulgumist. Kas uksetihend on terve ja puhas? Kas olete seadet korrapäraselt sulatanud? Müra Vt ptk Seadme normaaltalitlusega kaasnevad helid. Kui ka pärast neid kontrollimisi probleem ei lahene, siis pöörduge hoolduskeskusesse. Garantiiajal tuleb kindlasti teostada kõik eespool loetletud kontrollimised enne hoolduskeskusesse pöördumist, sest kui tegemist ei ole mehaanilise ega elektrilise rikkega, siis esitatakse teile arve. Garantiiajal tuleb hoolduskeskusesse pöördumisel esitada ostukviitung. Kontrollige, et termostaat on reguleeritud sobivale sättele ümbritseva keskkonna tingimustest sõltuvalt. Hoolitsege, et ümbritseva õhu temperatuur jääb ettenähtud vahemikku. Kompressor töötab pidevalt. Reguleerige termostaat sobivale sättele.144

Seadme tehnilisi andmeid ja seadet on ohtlik mis tahes viisil muuta. Paigaldusnõuded Seadme nõuetekohase talitluse tagamiseks ei tohi selle asukohas langeda temperatuur alla 16°C ega tõusta üle 32°C. Vältige seadme paigaldamist järgmistesse kohtadesse: kütmata köök, kõrvalhooned, talveaed, garaaž. Nõuetekohase talitluse tagamiseks tuleb see seade paigaldada: ● kuiva keskkonda, ● eemale otsesest päikesevalgusest, ● eemale soojusallikatest nagu pliidid jms. Toitu täis seade on raske. Seetõttu tuleb see paigaldada tugevale kindlale pinnale. Õhuringlus seadme ümber Lükake seade ettevaatlikult lõplikku asukohta, kuni pealispaneeli tagumine õhurest puutub vastu seina. Seadme kohale peab jääma 50 mm vaba ruumi. Kui vastavust sellele nõudele ei saa tagada, siis tuleb seadme kummalegi küljele jätta 25 mm vaba ruumi. Hoolitsege, et seade ei toetu toitejuhtmele. Soojenevad osad ei tohi olla kaitseta. Kui vähegi võimalik, siis peaks seadme tagakülg jääma seina lähedale, ent õhuringluse tagamiseks sellest siiski vajalikule kaugusele. Loodi seadmine: seade tuleb loodi seada. Kõikumine: hoolitsege, et seadme jalad toetuvad kindlalt põrandale ning et seade on loodi seatud. Seadme loodi seadmiseks keerake reguleeritav jalg vajalikule kõrgusele (sõrmede või sobiva mutrivõtmega). See seade on raske. Olge seda teisaldades ettevaatlik! Paigaldusjuhised145

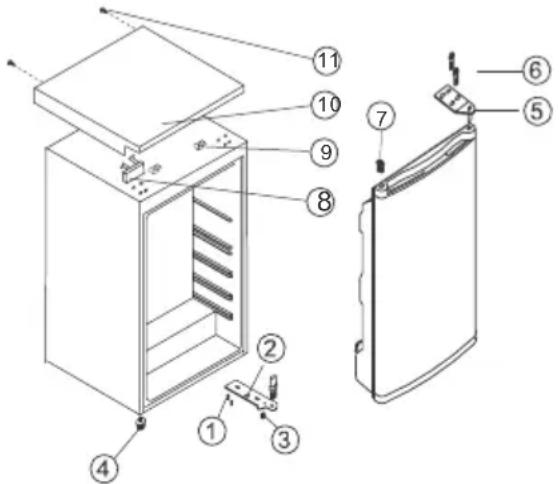

Tarnimisel avaneb seadme uks vasakult. Saate vajadusel seada selle avanema paremalt. Hoiatus! Seadme ukse avamise suuna muutmise ajal ei tohi seade olla elektrivõrku ühendatud. Ühendage toitejuhtme pistik eelnevalt pistikupesast lahti.

4. Reguleeritav madal jalg

5. Reguleeritav kõrge jalg

2. Hoidke uks lahti, tõstke pealiskatte

serva, lükake seda (10) ettepoole ning vabastage see pealiskatte ploki (9) küljest ning liigutage siis alumist plokki (8).

3. Eemaldage kaks keeratavat polti (6), mis

ühendavad ülemist hinge (5) kapi paremal küljel.

4. Tõstke uks ettevaatlikult eest ära ja

asetage see kriimustuste vältimiseks pehmele pinnale.

5. Eemaldage punn (7) ja tõstke see

katmata augule seadme paremal küljel. Suruge punn kindlalt auku.

6. Eemaldage kaks kruvi (6), mis hoiavad

alumist hinge (2) seadme paremal küljel.

7. Eemaldage keeratavat tüüpi eesmine

loodi seadmise jalg (4) ja tõstke see ümber paremale küljele, nagu joonisel näidatud.

8. Seadke uks uuele kohale, hoolitsedes,

et tihvt saab sisestatud auku raami alaosas.

9. Kinnitage kolmandas punktis eemaldatud

ülemine hing (5) seadme vasakule küljele. Hoolitsege, et tihvt saab sisestatud auku raami ülaosas.

10. Keerake lõdvalt oma kohale alumine

vasak hing (2) ning ärge polte pingutage, enne kui uks on suletud asendis ja loodis.

tõmmake seda (10) tahapoole kuni plokini (9).

14. Pärast pealiskatte kokkupanekut sulgege

uks ja fikseerige pealiskate (10) kohale kruvidega (11). Ukse avamise suuna muutmine146
