BRUKSANVISNING WX390.31 WORX

Översätting av originalinstruktionerna SV

Izvorna navodila SL

*Avbildat aller beskrivet tillbehör ingår delvis inte I leveransomfånget.

TEKNISK INFORMATION

Typ WX390 WX390.1 WX390.31 WX390.9 (3- beteckning for maskin, representant for hammarborr)

		WX390 WX390.1 Wx390.31		WX390.9
Spanning 20V Max**		---
Hastighetutan belastning: 0-900/min
Anslagsvärde 0-5000bpm
Slagenergi 1.2J
Batterikapacitet		2.0Ah Li-lon 3.0Ah	i-lon 2.0Ah	Li-lon
Max.borrkapacitet:	Stål:	10mm
	Trä:	13mm
	betong	13mm
	Tegelsten	13mm
Maskinens vikt		1.6kg		1.2kg

**Spänning uppmätt utan belastning. Initial batterispänning ar max. 20 V. Nominell spanning ar 18V.

BULLERINFORMATION

Ett uppmätt ljudtryck	LpA: 84dB(A)
En uppmätt ljudstyrka	LwA: 95dB(A)
KpA&KwA	3.0dB(A)
Använd hörskéggähn aer ljudtrycket är über	80dB(A)

VIBRATIONSINFORMATION

Vibration totala varden faststälda enigt EN60745:

Hammarborr i betong	Vibrationsutsändningsvärde \( {\mathrm{a}}_{\mathrm{h},\mathrm{{HD}}} = {8.51}\mathrm{\;m}/{\mathrm{s}}^{2} \)
	Osäkerhet K=1.5m/s2

Det angivna totala vibrationsvardet kan anvandas for att jämföra olika verktyg med varandra somt vid en preliminar exponeringsutvärdering.

VARNING: Vibrationsvärde vid verklig användning av maskinverktyget kan skilja sig at fran det declarerade värdet beroende på hur verktyget används och beroende på foljande pel och andra variationer om hur verktyget används:

Hur verktyget används och materialet som borras.

Verktyget ar i bra skick och bra underhallet.

Användning av korrekt tillbehör für verktyget och sakerställ att de ar skarpa och i bra skick. Åtdragningsgraden av greppet på handtaget och om nagra antivibrationstillbehör används.

Och att verktyget anvands sasom avsett enigt dess konstruktion och dessa instruktioner.

Detta verktyg kan orsaka hand-arm vibrationssyndrom om det används på felaktigt sätt

WARNING: For att vara korrekt bör en beräkning av exponeringsniván under verkliga

forhällanden vid användning också tas med För alla delar av hanteringscykeln sāsom

tiden nar verktyget ar avstangt och nar det kors pa tomgang utan att utfora nagot arbete. Detta kan betydligt minska exponeringsnivan over den totala arbetsperioden.

Hjälp for att minimera risken for vibrationsexponering.

Använd ALLTID skarpa mejslar, borrar och blad.

Underhäll verktyget i enlighet med dessa instruktioner och hall det vãsmort (där sa behövs)

Om verktyget ske anvandas regelbundet, investera i antivibrationstillbehör.

Undvik att använda verktygen i temperaturer på 10 OÇ ellrågre

Planera ditt arbetsschema for att sprida ut anvanding av kraftigt vibrerande verktyg over flera dagar.

TILLBEHÖR

Vi rekommenderar att du koper alla dina tillbehör frän sama affär)dru köpte verktyget. Se avsnittet med arbetstips ienna bruksanvising ellr tillbehorets forpackning for mer information.Affärspersonalen kan också hjälpa dig och ge dig ränd.

VERKTYGETS SÄKERHETSVARNINGAR

1. Använd hörskyydd nár du använder borrhammaren. Buller kan orsaka hörskador.
2. Använd hjälphandtag som följde med verktyget. Om du förlorar kontrollen über verktyget kan det medföra personskador.
3. Hill verktyget med isolerade greppytor när du utför ett arbete där sigverktyget kan komma i kontakt med dolda sladdar eller sin egen sladd. Kommer man i kontakt med en strömforande sladd kommer det att leda in strom i verktygets metalldilar och ge användaren en elchock.

SÄKERHETSFORESKRIFTER FÜR BATTERIET

a) Ta inte isär batteriet, öppna inte heller batteriet eller sära på battericeller.
b) Kortslut inte batteriet. Förvara inte batteriet på att slarvigt sätt i en låda)där det kan kortslutas eller skadas av ledande material. När batteriet inte används, häll det borta frän metallobjekt, sösom pappersgem,pengar, nycklar, naglar, skruvar aller andra smä metallobjekt som kan leda ström frän en terminal till en annan. Om batteriterimalerna kortsluter varandra kan de förorsaka brandrisk.
c) Exponera inte batteriet for eld ell er värme. Undvik Förvaring i direkt solljus.
d) Utsatt inte batteriet for mekanisk chock.
e) Om batteriet lacker, lát inte vätskan komma i kontakt med hud eller ögon. Om säända skulle hända, skölj med mycket vatten och sök läkarhjalp.
f) Sök omedelbar lækarhjalp om nagon har svalt en battericell eller batteriet.
g) Håll batteriet rent och torrt.
h) Torka av batteriet om det blir smutsigt med en torr, ren trasa.
i) Batteriet maste laddas fore

använding. Använd den har braupsanvisingen für att ladda batteriet korrekt.

j) Låt inte batteriet stå på laddning när det inte används.
k) After lang tids användning kan det bli nödvändigt att ladda och ladda ur batterieet mga gänger for att na maximal prestanda.
I) Batterier fungerar bäst när de används vid normal rumstemperatur (20°C ± 5°C).
m) När du kasserar batteriet, se till att hälla batterier med olika elektrokemiska system ifrän varandra.
n) Ladda endast med laddare av varumarket WORK. Använd ingen annan laddare an den som specifik ske användas med det har batteriet. En laddare som passar for en viss typ av batteri kan Förorsaka brandrisk vid användning tillsammans med ett annat batteri.
o) Använd inte ett batteri som inte är avsett für användning med det här verktyget.
p) Håll batteriet borta fran barn.
q) Behäll den ursprungliga braksanvisningen für framtida användning.
r) Plocka ur batteriet fran verktyget dà det inte används.
s) Kassera batteriet på rätt sätt.

SYMBOLER

82	För att minska risiken für skador,måste användarenLisa bruksan-visningen.	Betong
	Varning	Tegelsten
	Använd hörskéysdd	Hög hastighet
	Använd skyddsglasögon	Låg hastighet
	Använd skyddsmask mot damm	SDS-plus
	Färe ej utsättas für regn ellervatten	Verktygshällare
	Bränn inte	Round
Li-on	Kasta inte batterier i soptunnan.Lämna uttjänta batterier tilldin lokala uppsamlings elleraftervinningsstation.	Kontrollera att batteriet är bort-taget innan du byter tillbehör
	Uttjänade elektriskaprodukterfär inte kasseras somhushållsavfall. Återanvänddär det finns anlaggnaringfor det. Kontakta din lokalamyndigheter ellerafterförsäljarefor itervinningsrid.	Borrautan stötar
	Använd skyddsglasögon	Hammarbörning
	Trä	Skruvdragning
	Stål

LADDNINGSPROCEDUR

OBS: Innan du anvander verktyget, las noga igenom bruksanvisingen.

Elverktyget ar avsett for slagborrning i betong, tegel och sten. Det ar aven lampligt for borrning utan slag i tra, metall, keramik och plast. Elverktyg med elektronisk reglering och hoger-/vänstergang ar aven lampliga for skruvdragning.

MONTERING OCH DRIFT

ÅTGÄRD FIGUR

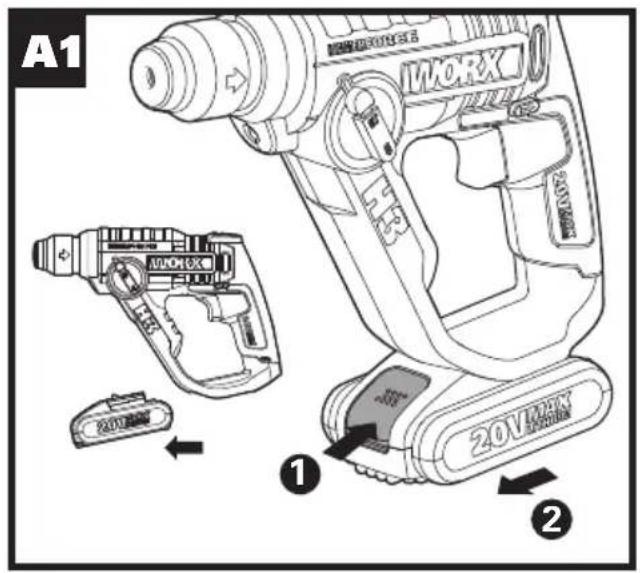

Ta bort batteriet SE. A1

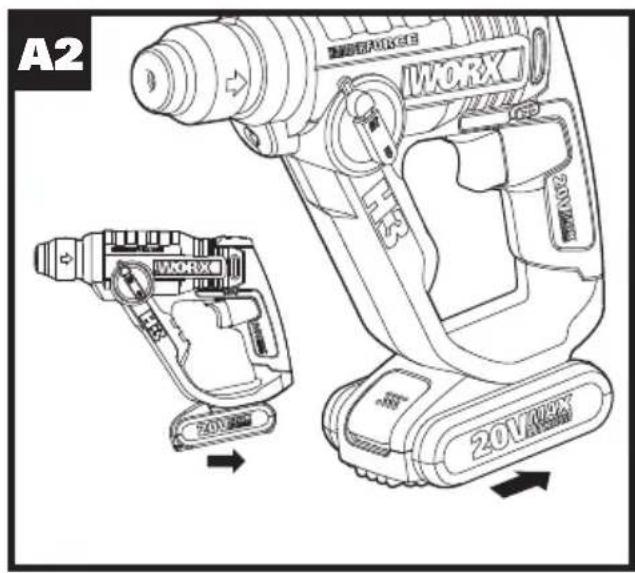

Sätta i batteriet SE. A2

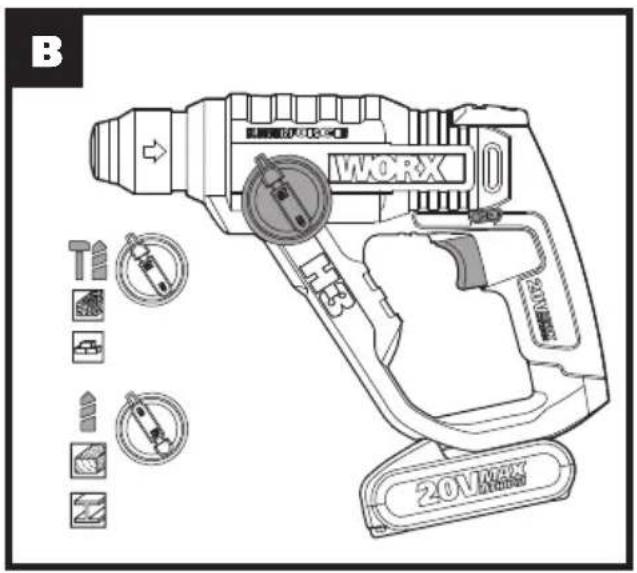

Välja dritläge SE. B
HAMMARBORNING

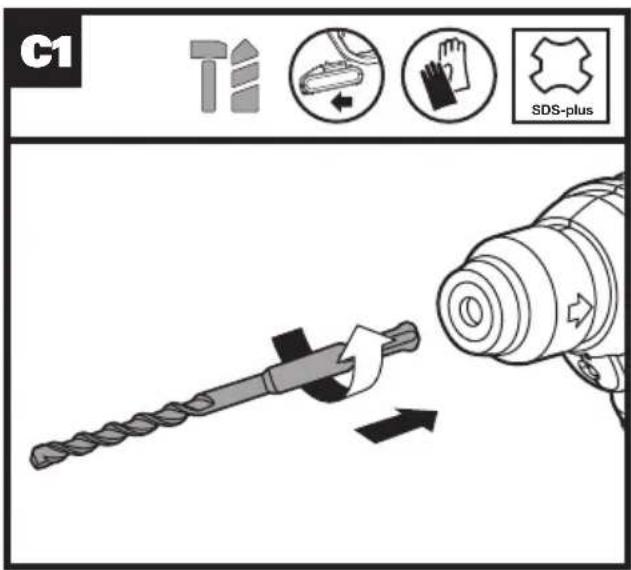

Sätta i borrskär SE. C1

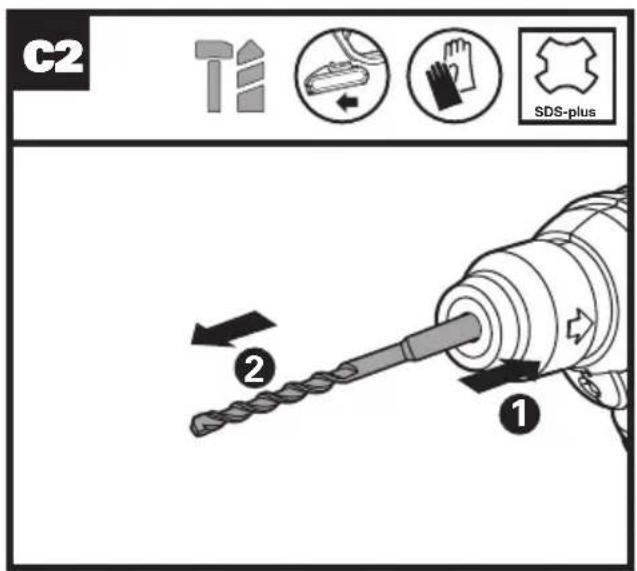

Ta bort borrskär SE. C2
BORNING OCH SKRUVDRAGNING

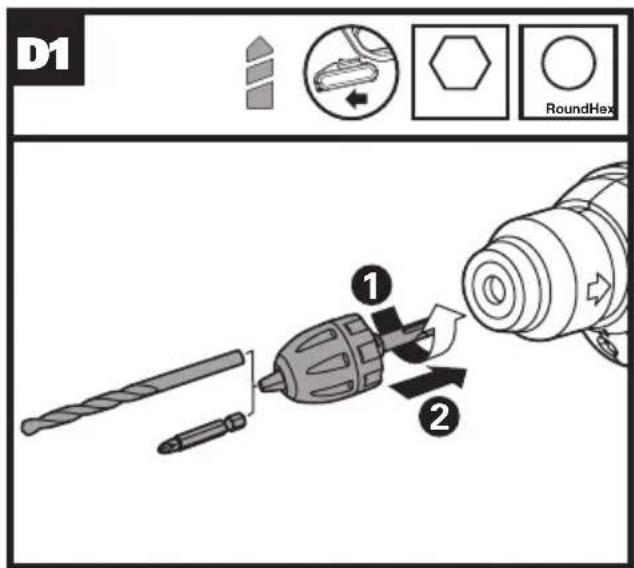

Sätta i adaptrar SE. D1

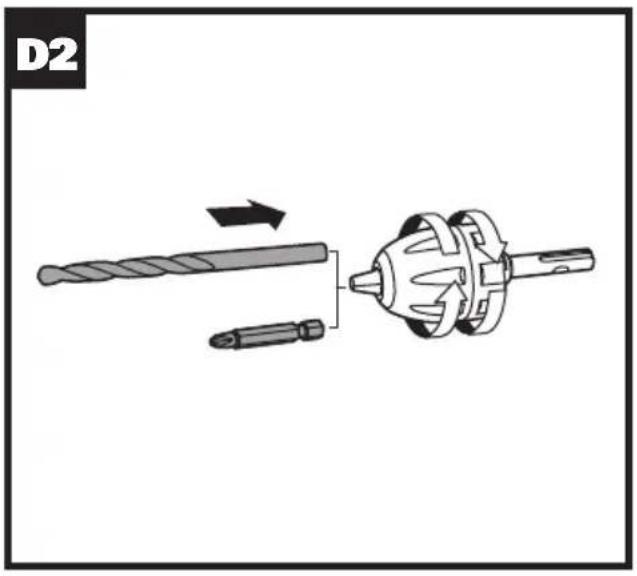

Sätta i skär i chucken SE. D2

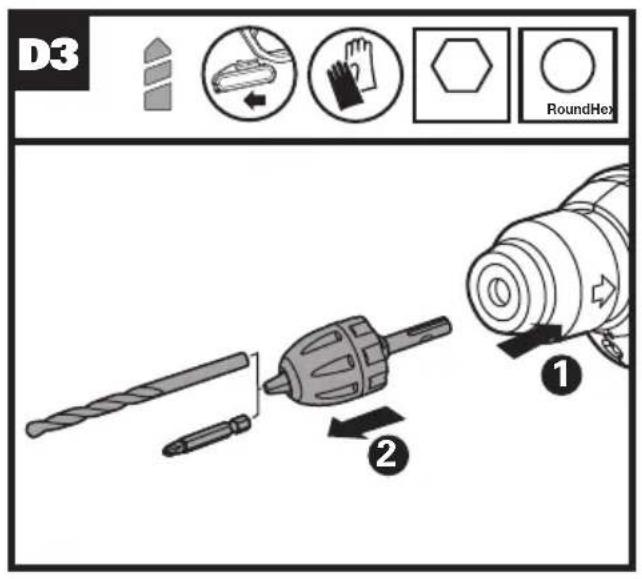

Ta bort adaptrar SE. D3

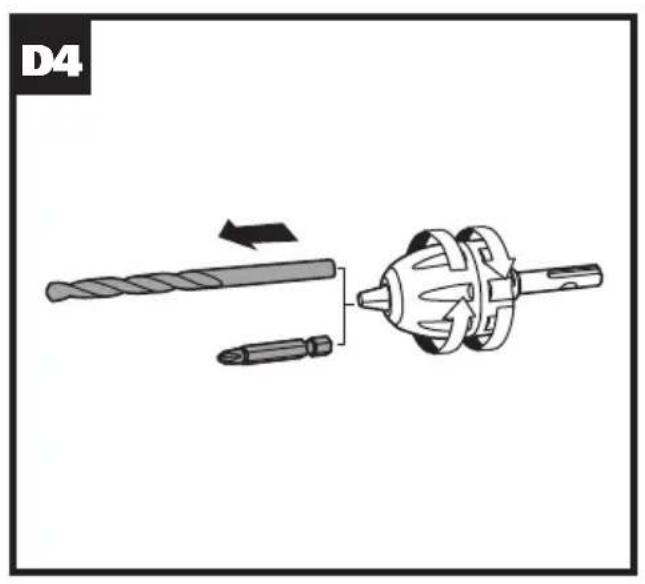

Ta bort skär från chucken SE. D4

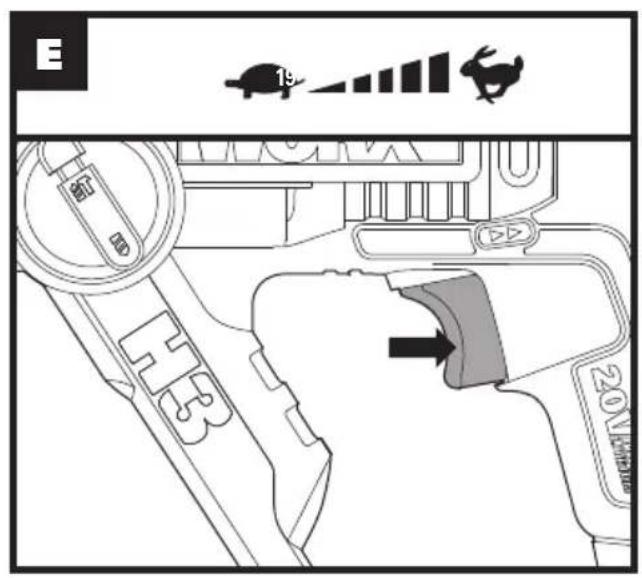

Strömbrytare SE. E

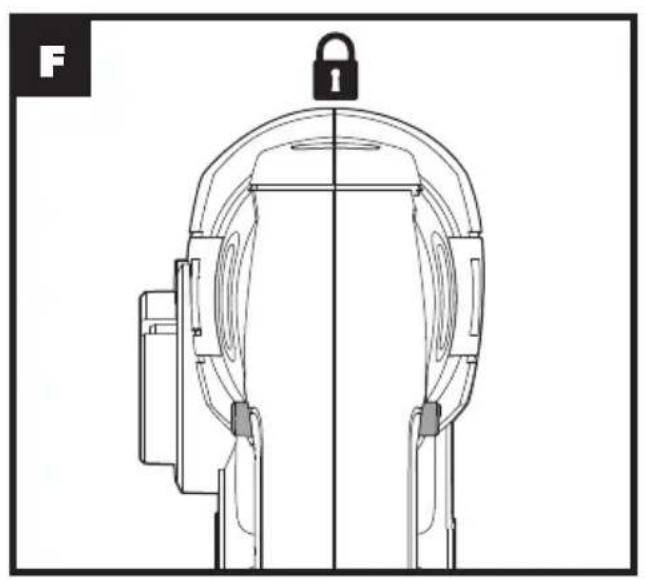

Kontaktlås Obs! Kontaktutlösaren kan låsas i av-läget.	SE. F

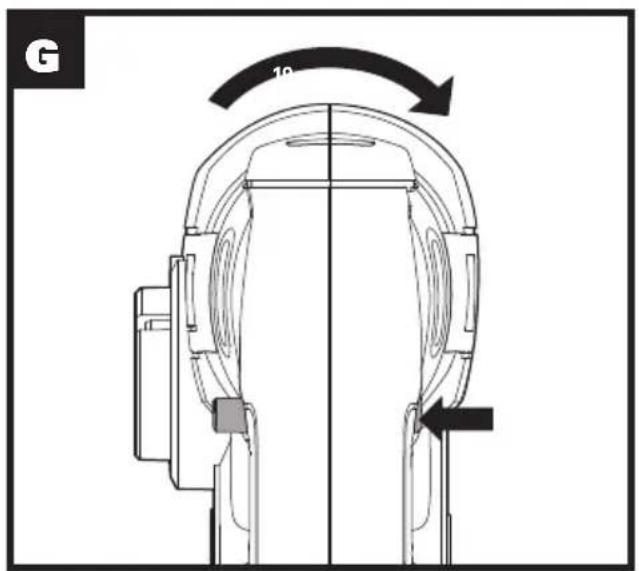

Reglage För fremåtrotation SE.	G

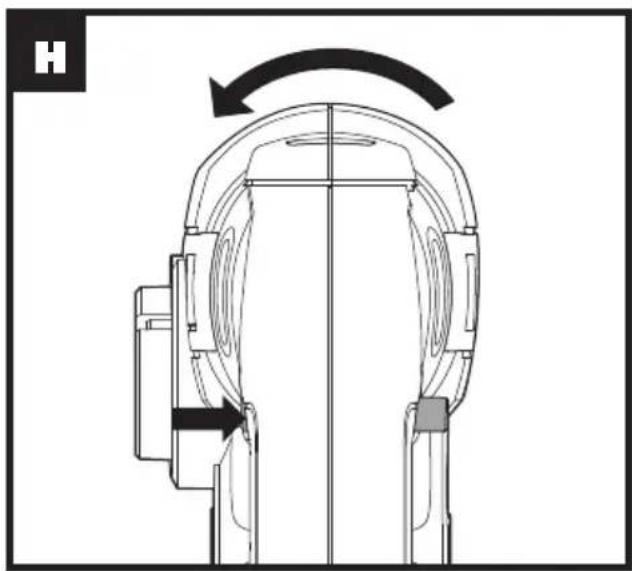

Reglage För bakåtrotation	SE. H

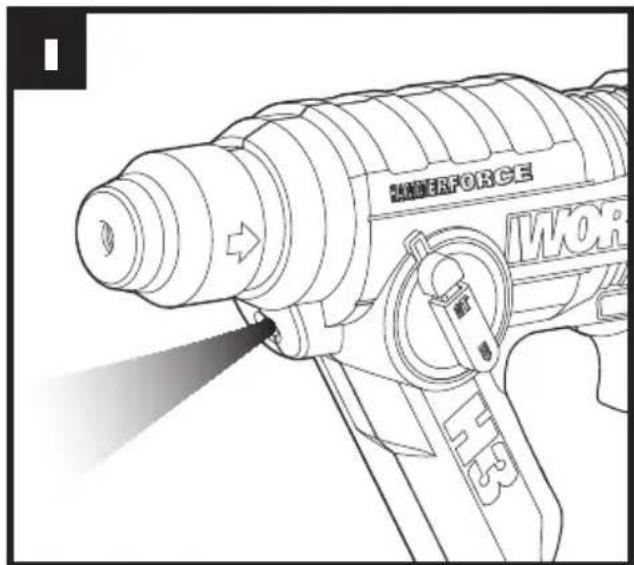

LED-ljus	SE. I
Temperaturberoende överbelastniningsskydd	/
Skydd mot djup urladdninng	/

ARBETSTIPS FÖR DIN BORR

Om ditt verktyg blir for varmt, stall in pa högsta hastighet och använd det utan belastning i 2-3 minuter for att kyla av motorn. SDS-plus hardmetall borr skal alltid anvandas for betong och murverk.

När du borrar i metall använder du bara HSS-borr som inte ar slitna.Gör ett rikthål Först nar det ar möjigt innan du borrar ett hal med stor diameter.

FELSÖKNING

1. ORSAKER TILL ATT BATTERIPAKETEN VARAR OLIKA LANGE.

Laddningsproblem som beskrivs ovan och om batteripaketet legat lagrat och inte anvnts under en lang tid minskar batteriets driftstid. Detta kan atgardas after flera laddninger och urladdninger genom att verktyget anvands och laddas upprepade ganger. Om maskinen belastas hart, t.ex. genom att stora skruvar dras in i harttra, forbrukas batteriets energi snabbare an vid latt belastning. Ladda inte batterierna vid temperaturer under 0^ ell er over 30^ aftersom detta paverkar egenskaperna.

UNDERHÄLL

Ta bort pluggen frän hällaren innan du gör nagra anpassninger, servis eller underhäll.

Ditt verktyg kräver inte extra smörjning erler unterhäll, Förutom rengöringen och smörjningen av SDS bitsen och adaptern innan isätting i chucken. Det finns inga delar som kan repareras av användaren i verktyget. Använd aldrig vatten eller kemiska medel for att rengöra verktyget. Torka rent med en torr trasa. Förvara alltid verktyget på en torr plats. Häll motrons ventileringsöppninger rena. Häll alla arbetskontroller fria frän damm.

MILJÖSKYDD

Uttjänade elektriskaprodukter fär inte kasseras som hushállsavfall.

Ateranvänd)darrdet finns anlaggningar

for det. Kontakta dina lokala myndigheter allerIterforsaljare for Itervinningsrld.

HANTERING AV FÖBRUKADE BATTERIPAKET

Var radd om naturen och lamna batteripaketet enlgit lagar och

Li-lon Förordninger. Batteripaketet innehäller

Li-ion-batterier. Fråga kommunens miljöavdelning var och hur du kan lamna batteripaketet. Ladda ur batteriet helt genom att körä maskinen och ta sedan bort batteripaketet frän maskinen. Tejpa sedan över batteripaketets anslutningspoler med kraftig tejp for att forhindra kortslutting och urladdning. Försök inte öppna batteripaketet erler ta bort delar frän batteripaketet.

DEKLARATION OM ÖVERENSSTÄMMELSE

Vi,

POSITEC Germany GmbH

Deklarerar attenna Produkt,

Beskrivning WORX Sladdlos borrhammare

Personen som godkänts att sammanställa den tekniska kosten.

Namn Russell Nicholson

Adress Positec Power Tools (Europe)

Vice chefsingenjör, tester och certifiering

1. PROTIPRAŠNI POKROVČEK
2. ZAKLEP DRžALA ORODJA
3. PREKLOP VRTENJA PROTI LEVI/DESNI
4. STIKALO ZA VKLOP/IZKLOP
5. AKUMULATOR*
6. IZBIRNI GUMB ZA VRTANJE/UDARNO VRTANJE
7. GUMB ZA SPROSTITEV AKUMULATORJA
8. LED LUČKA
9. ADAPTER BREZKLJUČNE ČELJUSTI SDS*
10. NASTAVEK ZA VIJAÇENJE PH2*
11. HSS SVEDER ZA KOVINO (5mm, 6mm)*

12. SDS PLUS SVEDRI (6mm, 8mm)*

13. Pri standardni dobavi niso vkljuceni vsi prikazani dodatki.

TEHNICNI PODATKI

Vrsta WX390 WX390.1 WX390.31 WX390.9(3-zasnova naprave, predstavnik udarnih vrtalnikov)

		WX390 WX390.1 WX390.31		WX390.9
Napetost		20V = Max**
Št. vrt. brez obretenitve		0-900/min
Udarno razmerje		0-5000bpm
Udarna energija		1.2J
Kapaciteta akumulatorja		2.0Ah Li-lon 3.0Ah	Li-lon 2.0Ah Li-lon
Maks.Kapacitetavirtanja	Jeklo	10mm
	Les	13mm
	Beton	13mm
	Opeka	13mm
Teža strojčka		1.6kg		1.2kg
