BRUKSANVISNING AHS 36 BOSCH

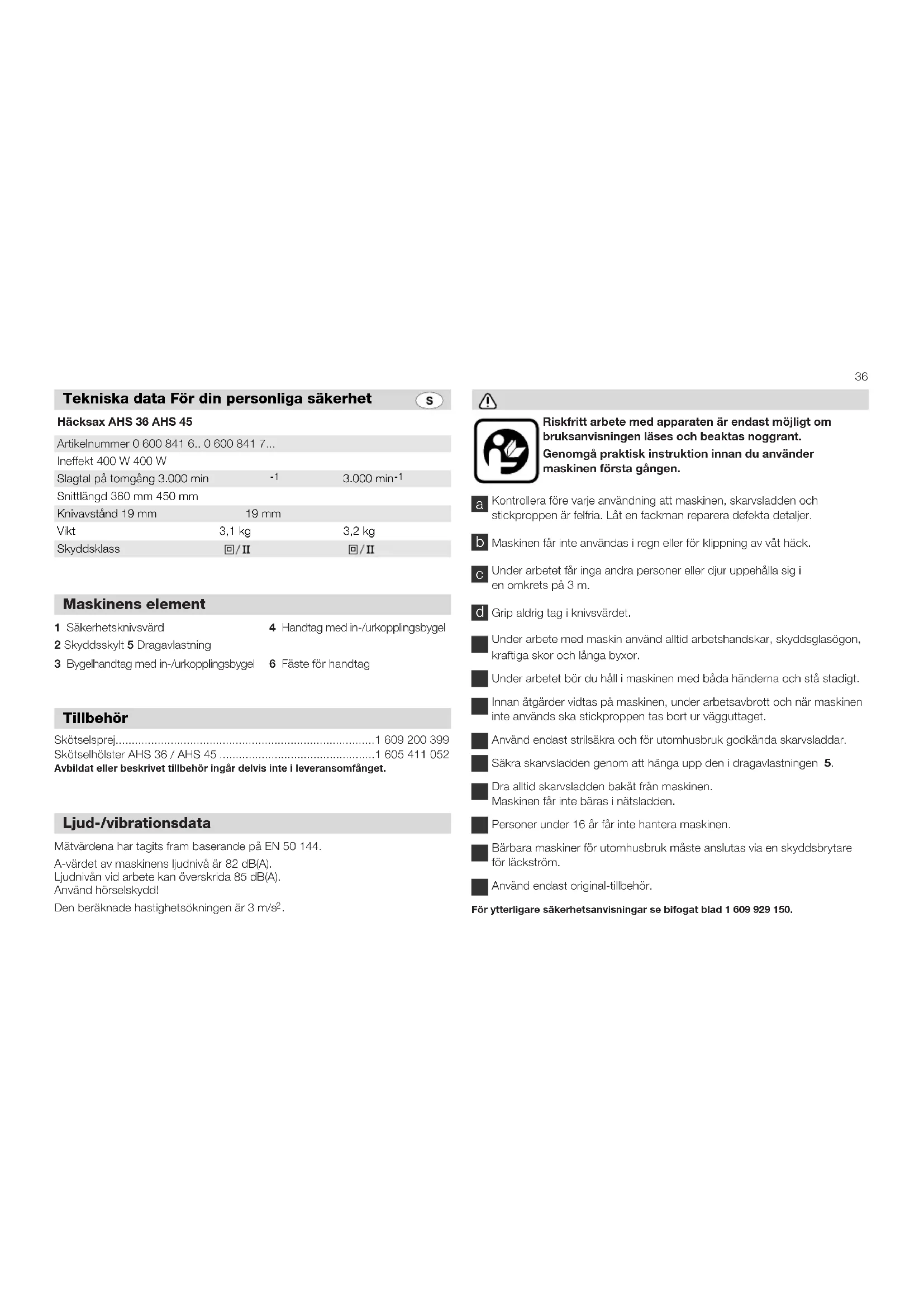

Dr. Eckerhard Strötgen Dr. Alfred Odendahl Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge Konformitetserklæring36 1 Säkerhetsknivsvärd 4 Handtag med in-/urkopplingsbygel 2 Skyddsskylt 5 Dragavlastning 3 Bygelhandtag med in-/urkopplingsbygel 6 Fäste för handtag Maskinens element Tillbehör Tekniska data För din personliga säkerhet Skötselsprej................................................................................1 609 200 399 Skötselhölster AHS 36 / AHS 45 ................................................1 605 411 052 Avbildat eller beskrivet tillbehör ingår delvis inte i leveransomfånget. Mätvärdena har tagits fram baserande på EN 50 144. A-värdet av maskinens ljudnivå är 82 dB(A). Ljudnivån vid arbete kan överskrida 85 dB(A). Använd hörselskydd! Den beräknade hastighetsökningen är 3 m/s

Ljud-/vibrationsdata Riskfritt arbete med apparaten är endast möjligt om bruksanvisningen läses och beaktas noggrant. Genomgå praktisk instruktion innan du använder maskinen första gången. Kontrollera före varje användning att maskinen, skarvsladden och stickproppen är felfria. Låt en fackman reparera defekta detaljer. Maskinen får inte användas i regn eller för klippning av våt häck. Under arbetet får inga andra personer eller djur uppehålla sig i en omkrets på 3 m. Grip aldrig tag i knivsvärdet. Under arbete med maskin använd alltid arbetshandskar, skyddsglasögon, kraftiga skor och långa byxor. Under arbetet bör du håll i maskinen med båda händerna och stå stadigt. Innan åtgärder vidtas på maskinen, under arbetsavbrott och när maskinen inte används ska stickproppen tas bort ur vägguttaget. Använd endast strilsäkra och för utomhusbruk godkända skarvsladdar. Säkra skarvsladden genom att hänga upp den i dragavlastningen

Dra alltid skarvsladden bakåt från maskinen. Maskinen får inte bäras i nätsladden. Personer under 16 år får inte hantera maskinen. Bärbara maskiner för utomhusbruk måste anslutas via en skyddsbrytare för läckström. Använd endast original-tillbehör. För ytterligare säkerhetsanvisningar se bifogat blad 1 609 929 150.

Häcksax AHS 36 AHS 45 Artikelnummer 0 600 841 6.. 0 600 841 7... Ineffekt 400 W 400 W Slagtal på tomgång 3.000 min

Snittlängd 360 mm 450 mm Knivavstånd 19 mm 19 mm Vikt 3,1 kg 3,2 kg Skyddsklass37 In- och urkoppling Kopplingsbyglarna medger en variabel och avspänd arbetshållning. Häcksaxen kan lätt hanteras med arbetshandskar och även utan problem användas av vänsterhänt person. Inkoppling Tryck in och håll båda kopplingsbyglarna i handtaget 4 och bygelhandtaget 3 nedtryckta. Av säkerhetsskäl kan brytarna inte låsas för kontinuerlig drift. Urkoppling Släpp den ena eller båda kopplingsbyglarna. Maskinen stannar efter ca 0,5 sekunder. Säkerhetsknivsvärd med motstötsskydd ■ Grip aldrig tag i knivsvärdet. De undre skärtänderna 12 är på toppen trubbiga och 8 mm längre än de övre tänderna. Konstruktionen eliminerar i stor utsträckning olycksrisker. Svärdet 13 står framtill något över. Detta eliminerar besvärliga bakkast vid motstötar, t ex vid stöt mot stängselpåle eller husvägg. Slirkoppling Slirkopplingen skyddar motorn mot skador om kniven blockeras av hårda föremål. Vid blockering frånkoppla genast maskinen, ta bort stickproppen ur uttaget och avlägsna först nu föremålet ur kniven. ■ Om skarvsladden skadas skall stickproppen omedelbart frånkopplas. ■ En defekt skarvsladd får inte mera användas. ■ Strömnätets spänning måste överensstämma med data på maskinens typskylt. En maskin med betackningen 230V får även anslutas till 220V nätström. ■ Använd endast strilsäkra och för utomhusbruk godkända skarvsladdar. ■ Maskinen får inte användas i regn eller för klippning av våt häck. Montering av skyddsplåt Montera skyddsskärmen 2 på sätt att båda klackarna 7 griper in i huset och tryck därefter kraftigt ned klack 8 så att den faller i låsläge. Skyddsplåt kan och får inte mera demonteras! Montering av bygelhandtag Dra i sär bygelhandtaget 3 . Tryck inte på kontaktskenan 9 för att kontaktstiftet 10 skadas vid monteringen. Montera hand- taget på båda sidor i motsvarande fäste. Se till att de båda röda punkterna 11 ligger mitt emot varandra. Se till att kon- taktstiftet 10 låses i fästet 6. Vrid hand- taget tills det låses med ett klick och skruva fast det. Anslutning Anslut maskinens stickpropp och skarvsladd samt säkra kontaktdonet med dragavlastningen 5. Kabeldragning Se till att kabeln alltid ligger utanför arbetsområdet så att den inte hamnar i kniven. Fundera på hur du vill lägga ut kabeln innan arbetet påbörjas. Om du startar klippningen utgående från uttaget så ligger alltid kabeln vid häckens klippta parti utanför riskområdet. Använd lämpligast en ljus skarvsladd som syns bättre. Driftstart / arbetsanvisningar38 ■ Se till att du står stadigt och grip sedan tag i maskinen med båda händerna i varsitt handtag. Andra personer eller djur får inte uppehålla sig inom maskinens arbetsområde. ■ Dra alltid skarvsladden bakåt. Häckens form Häckar skall lämpligast klippas i trapets- form, dvs häcken skall på båda sidorna vara bredare nedtill. Detta förbättrar ljusinfallet till häckens nedre parti. Som riktvärde gäller: ca 10 cm lutning per 1 m häckhöjd. Häckens topp kan även avrundas eller klippas i sadelform. Utför klippningen så här Klipp först båda sidorna nedifrån och uppåt så faller inte klippet in i häckens oklippta partier. Klipp sedan häckens topp. Har häcken mycket långa skott skall klippningen ske stegvis. Fördel: kortare klipp kan lättare komposteras. Tidpunkt för klippning Häckar med lövträd klipps lämpligast i juni och oktober, barrträdshäckar i april och augusti, barrträd såsom tuja och andra snabbväxande häckar från och med maj i intervaller på ca 6 veckor. Häckklippning Allmänna tips Om äldre häckar skall klippas ned kraftigt är det lämpligast att med trädsax först kapa tjocka kvistar och stammar till rätt längd. För att få en exakt form på häcken kan du spänna ett riktsnöre längs häckens kanter och sedan klippa längs snöret. Se till att inga hårda föremål som t ex stakettråd eller växtstöd av metall hamnar i knivarna som i så fall skadas. ■ Dra alltid ut kontakten före varje åtgärd på maskinen. ■ Maskinen får inte rengöras eller renspolas med vatten. ■ Förvara maskinen på torrt ställe. Kontrollera häcksaxen före varje användning. Ett skadat knivsvärd måste absolut repareras av en fackman innan saxen tas i bruk. Använd häcksaxen endast med felfria skarvsladdar. Knivsvärdet skall efter varje användning rengöras och behandlas med skötselsprej (Tillbehör). Under långtidsklippning rekommenderar vi att emellanåt behandla knivsvärdet med skötselsprej. För förvaring och transport rekommenderar vi att hölster används (Tillbehör). Skötselhölstret kan fästas i väggen med två skruvar. Luftöppningarna måste hållas fria och rena. Om i apparaten trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverkstad för BOSCH elverktyg. Var vänlig ange vid förfrågningar och reservdelsbeställningar apparatens artikelnummer som består av 10 siffror. Service och underhåll39 Miljöhänsyn Änderinger förbehålles Återvinning i stället för avfallshantering Denna bruksanvisning är tryckt på klorfritt returpapper. Maskin, tillbehör och förpackning kan återvinnas. För att underlätta sortering vid återvinning är plastdelarna markerade. Ta hänsyn till föreskrivna vilotider Använd inte elektriska trädgårdsredskap vid lunchtid, på natten och inte heller på sön- och helgdagar Ta även hänsyn till kommunala, lokala bestämmelser. Samla organiskt avfall för kompostering. Tänk även på dina små trädgårdsgäster I en naturenligt upplagd och skött trädgård har många små djur som t ex fåglar eller grodor hittat en boplats. Om exem- pelvis en fågel ruvar i din häck bör du helst skjuta på klipp- ningen eller låta bli att klippa det “bebodda” partiet. Service och Kundtjänst Robert Bosch AB Isafjordsgatan 15 Box 11 54 S-164 22 Kista Service:................................................................................(08) 7 50 16 84 Kundtjänst: ..........................................................................(08) 7 50 18 20 Garanti För Bosch verktygsprodukter lämnas garanti enligt respektive lands gällande föreskrifter (måste styrkas med kvitto, faktura eller följesedel). Har produkten köpts och brukats enligt konsumentköplagens bestämmelser så gäller lagens bestämmelser. Leverantörsansvaret gäller fabrikations- och materialfel. Skador som orsakats av överbelastning eller osakkunnigt handhavande och normalt slitage omfattas ej av leverantörsansvaret. Vid reklamation skall produkten inlämnas till närmaste auktoriserade serviceverkstad i odemonterat skick. Vi intygar och ansvarar för, att denna produkt överensstämmer med följande norm och dokument EN 50 144, EN 55 014, EN 60 555, HD 400 enl. bestämmelser och riktlinjema 73/23/EWG, 89/336/EWG (från 1.1.96), 89/392/EWG.
