BRUGSANVISNING AHS 36 BOSCH

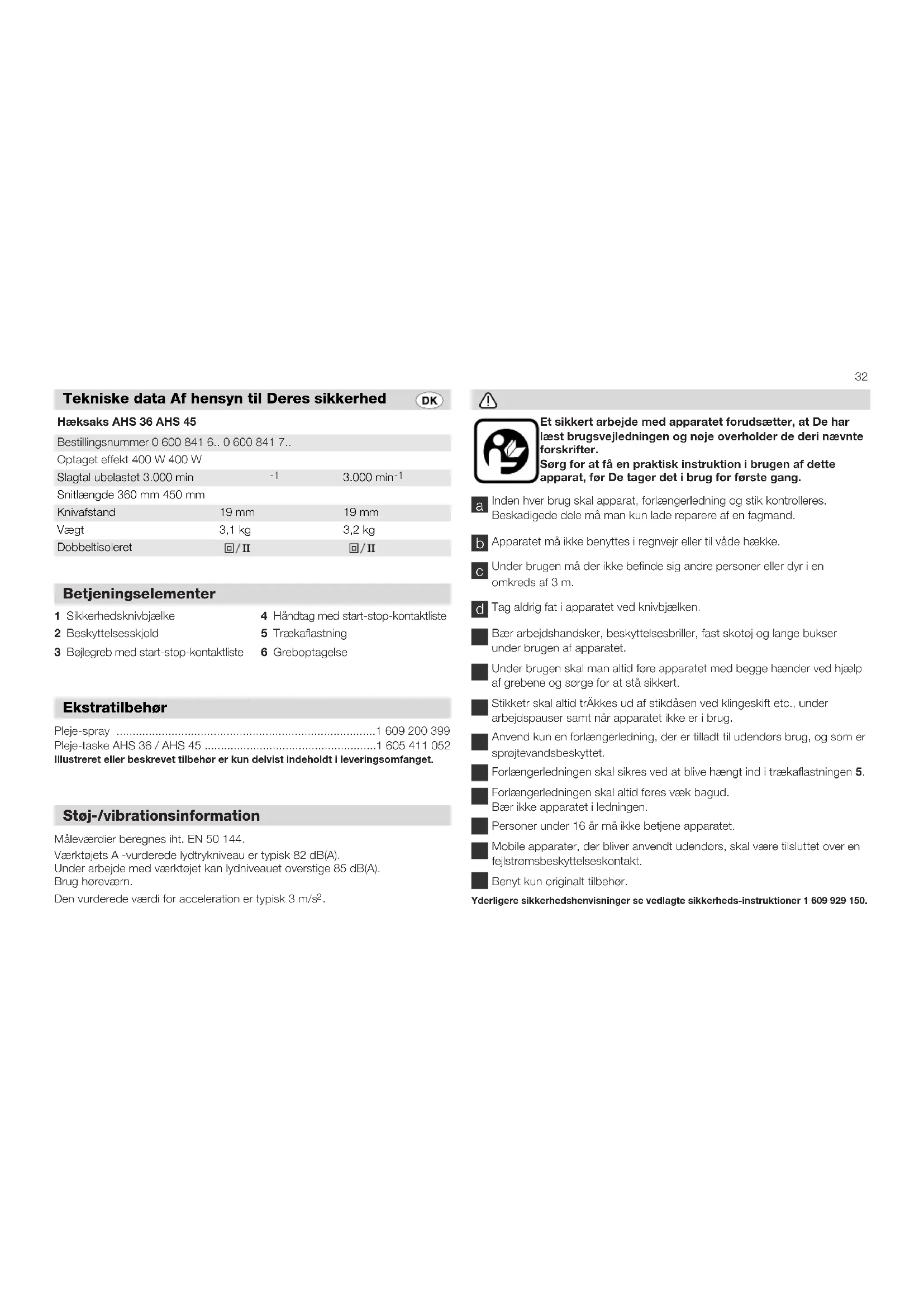

Dr. Eckerhard Strötgen Dr. Alfred Odendahl Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge Konformiteitsverklaring32 1 Sikkerhedsknivbjælke 4 Håndtag med start-stop-kontaktliste 2 Beskyttelsesskjold 5 Trækaflastning 3 Bøjlegreb med start-stop-kontaktliste 6 Greboptagelse Betjeningselementer Ekstratilbehør Tekniske data Af hensyn til Deres sikkerhed Pleje-spray ................................................................................1 609 200 399 Pleje-taske AHS 36 / AHS 45 .....................................................1 605 411 052 Illustreret eller beskrevet tilbehør er kun delvist indeholdt i leveringsomfanget. Måleværdier beregnes iht. EN 50 144. Værktøjets A -vurderede lydtrykniveau er typisk 82 dB(A). Under arbejde med værktøjet kan lydniveauet overstige 85 dB(A). Brug høreværn. Den vurderede værdi for acceleration er typisk 3 m/s

Støj-/vibrationsinformation Et sikkert arbejde med apparatet forudsætter, at De har læst brugsvejledningen og nøje overholder de deri nævnte forskrifter. Sørg for at få en praktisk instruktion i brugen af dette apparat, før De tager det i brug for første gang. Inden hver brug skal apparat, forlængerledning og stik kontrolleres. Beskadigede dele må man kun lade reparere af en fagmand. Apparatet må ikke benyttes i regnvejr eller til våde hække. Under brugen må der ikke befinde sig andre personer eller dyr i en omkreds af 3 m. Tag aldrig fat i apparatet ved knivbjælken. Bær arbejdshandsker, beskyttelsesbriller, fast skotøj og lange bukser under brugen af apparatet. Under brugen skal man altid føre apparatet med begge hænder ved hjælp af grebene og sørge for at stå sikkert. Stikketr skal altid trÄkkes ud af stikdåsen ved klingeskift etc., under arbejdspauser samt når apparatet ikke er i brug. Anvend kun en forlængerledning, der er tilladt til udendørs brug, og som er sprøjtevandsbeskyttet. Forlængerledningen skal sikres ved at blive hængt ind i trækaflastningen 5. Forlængerledningen skal altid føres væk bagud. Bær ikke apparatet i ledningen. Personer under 16 år må ikke betjene apparatet. Mobile apparater, der bliver anvendt udendørs, skal være tilsluttet over en fejlstrømsbeskyttelseskontakt. Benyt kun originalt tilbehør. Yderligere sikkerhedshenvisninger se vedlagte sikkerheds-instruktioner 1 609 929 150.

Snitlængde 360 mm 450 mm Knivafstand 19 mm 19 mm Vægt 3,1 kg 3,2 kg Dobbeltisoleret33 Tænd og sluk Kontaktlisten muliggør en variabel og der- med afslappet arbejdsholdning. Hæksaksen kan håndteres sikkert med arbejdshandsker, og betjeningen er også problemløs for venstrehåndede. Tænd Tryk og hold kontaktlisterne i håndtaget 4 og i bøjlegrebet 3 nede. Af sikkerheds- mæssige årsager er en arretering til konstantdrift ikke mulig. Sluk En eller begge kontaktlister slippes. Efter ca. 0,5 sekunder står apparatet stille. Sikkerhedsknivbjælke med stødbeskytter ■ Tag aldrig fat i apparatet ved knivbjælken. De nederste skæretænder 12 er sløve fortil og 8 mm længere end de øverste. Dermed forhindres faren for kvæstelser for en stor del. Styringslisten 13 rager lidt ud fortil. Dette forhindrer ubehagelige tilbage- slag, når man f.eks. støder imod stolper i hegnet eller imod husmuren. Glidekobling Glidekoblingen beskytter motoren mod beskadigelser, når knivene blokeres af hårde genstande. Ved blokering skal apparatet straks slukkes og netstikket tages ud; først derefter fjernes genstanden. ■ Ved beskadigelse af forlængerledningen skal netstikket straks trækkes ud. ■ En beskadiget forlængerledning må ikke benyttes mere. ■ Strømkildens spænding skal stemme overens med angivelserne på apparatets typeskilt. Et apparat, der er markeret med 230V, må også tilsluttes til 220V. ■ Anvend kun en forlængerledning, der er tilladt til udendørs brug, og som er sprøjtevandsbeskyttet. ■ Apparatet må ikke benyttes i regnvejr eller til våde hække. Montering af beskyttelsesskjold Beskyttelsesskærmen 2 stikkes ind i huset med de to næser 7, og næsen 8 trykkes kraftigt ind, indtil den går i hak. Beskyttelsesskjold kan og må ikke mere demonteres! Montering af bøjlegreb Bøjlegreb 3 trækkes fra hinanden. Kontaktliste 9 må ikke trykkes ind, da kontaktstift 10 ellers beskadiges ved montering.Bøjlegreb monteres i de to sidevendte greboptagelser. Vær opmærk- som på, at de to røde punkter 11 dækker hinanden. Kontaktstift 10 skal monteres i greboptagelse 6 . Bøjlegreb svinges, indtil det falder i hak. Derefter skrues det fast på begge sider. Tilslutning Apparatets stik forbindes med forlængerledningen, og stikforbindelsen sikres med trækaflastningen 5 . Ledningsføring Sørg altid omhyggeligt for at føre ledningen væk fra arbejdsområdet, så den ikke kommer ind i knivenes skæreområde. Tænk på, hvordan De vil føre ledningen, allerede inden De påbegynder arbejdet. Klip altid i retningen væk fra stikdåsen, så forløber ledningen altid i den del af hækken, der ligger udenfor farezonen. Benyt en lys forlængerledning, den er lettere at se. Idrifttagning / arbejdshenvisninger34 ■ Sørg for at stå sikkert, og før altid apparatet med begge hænder ved de to greb. I arbejdsområdet må der ikke befinde sig andre personer og dyr. ■ Forlængerledningen skal altid føres væk bagud. Formgivning Hække bør blive klippet i trapezform, d.v.s. at de bliver bredere nedad på begge sider. Derved forbedres lyset i det nedre område. Som vejledende værdi gælder: En hældning på ca. 10 cm for hver 1 m hækhøjde. Hækkens overside kan rundes eller gøres spids. Rækkefølgen ved klipningen Først klippes på begge sider nedefra og op; på denne måde falder der ingen afskårede grene ned på de områder, der ikke er bearbejdet endnu. Derefter klipper de oversiden. Ved meget lange skud klippes hækken i etapper Fordel: Kortere klippede grene lader sig bedre kompostere. Den bedste tid for klipning Det er bedst at klippe løvhække i juni og oktober, nåletræshække i april og august, andre stedsegrønne og hurtigtvoksende hække hver 6. uge fra maj måned. Klipning af hækken Almene tips Ved en kraftig tilbageskæring af ældre hække bør De forinden skære tykke grene eller stammer ned til den rigtige længde med en grensaks. For at opnå en præcis form spænder De inden finsnittet en rettesnor langs med hækkanten og klipper langs med den. Pas på, at der ikke kommer genstande af hårdt materiale, f.eks. ståltrådsnet eller plantestokke af metal, ind i knivene, så disse bliver beskadiget. ■ VInden ethvert arbejde på maskinen skal stikket tages ud af stikkontakten. ■ Rens aldrig apparatet med vand og sprøjt ikke på det. ■ Opbevar apparatet tørt. Kontroller Deres hæksaks inden hver brug. En beskadiget knivbjælke skal ubetinget sættes i stand af en fagmand, inden apparatet bliver brugt. Brug kun hæksaksen med upåklagelige forlængerledninger. Knivbjælken skal renses og behandles med plejespray (ekstratilbehør) efter hver brug. Ved arbejder af længere varighed anbefaler vi, at man også ind imellem behandler knivbjælken med plejespray. Til opbevaring og transport anbefaler vi den plejetaske (ekstratilbehør). Pleje-tasken kan fastgøres til væggen med to skruer. Deres hæksaks vil takke dem for den gode pleje med en lang levetid. Udluftningshullerne skal altid holdes frie og rene. Skulle maskinen trods omhyggelig fabrikation og kontrol engang holde op at fungere, skal reparationen udføres af et autoriseret serviceværksted for BOSCH-elektroværktøj. Det 10-cifrede bestillingsnummer for apparatet skal altid angives ved forespørgsler og bestilling af reservedele! Vedligeholdelse og pleje35 Miljøbeskyttelse Ret til ænderinger forbeholdes Genbrug af råstoffer i stedet for bortskaffelse af affald Denne vejledning er skrevet på klorfrit genbrugspapir. Apparat, tilbehør og emballage skal genbruges på en miljøvenlig måde. Kunststofdele er markeret for at garantere en rensorteret recycling. Tænk på de normale hviletider Bemærk hertil de offentliggjorte meddelelser, der gælder i Deres kommune. Organisk affald komposteres. Beskyt Deres små naboer Ved en naturlig udformning og pleje af Deres have, vil denne også blive beboet af små, levende væsner, f.eks. fugle og frøer. Hvis fuglene er ved at ruge i Deres hæk, bør De udsætte klipningen af hækken lidt eller lade det pågældende stykke hæk stå uklippet. Service og Kunderådgiver Veltec A/S Telegrafvej 3 DK-2750 Ballerup Service: ....................................................................................44 66 68 70 Fax.................................................................................................44 68 07 02 Kunderådgiver: .........................................................................44 68 35 60 Garanti Vi yder garanti på Bosch-apparater i henhold til de lovmæssige bestemmelser/ de bestemmelser, som gælder i det enkelte land (regning eller følgeseddel bedes fremlægges som bevis for købet). Service og reparation uden beregning ydes inden for 12 måneder fra købsdato (købsnota må fremlægges) under følgende forudsætninger: – at den opståede defekt kan tilbageføres til konstruktions- eller materialefejl (normal slitage og misbrug kan ikke henføres herunder) – at reparation ikke har været forsøgt udført af andre end Bosch- organisationens service-personale – at der ikke har været anvendt uoriginale forsats- eller indsatsværktøjer. Serviceydelser uden beregning omfatter ud-skiftning af defekte dele samt arbejdsløn. Værktøjet indleveres via Deres værktøjsfor-handler eller indsendes for afsenders regning til Bosch Service værkstedet. Betalbare reparationer udføres efter standardtider, som muliggør fast pris opgivet på forhånd. Vi erklæerer under almindeligt ansvar, at dette produkt er i overens-stemmelse med følgende normer eller normative dokumenter. EN 50 144, EN 55 014, EN 60 555, HD 400 i henhold til bestemmelserne i direktiverne 73/23/EØF, 89/336/EØF (fra 1.1.96), 89/392/EØF.
