KÄYTTÖOHJE AHS 36 BOSCH

Dr. Eckerhard Strötgen Dr. Alfred Odendahl Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge Erklæring av ansvarsforhold44 1 leikkuuterät 4 kädensija, jossa virtakytkin 2 suojus 5 johdon pidike 3 kahva, jossa virtakytkin 6 kahvakiinnitin Koneen osat Lisätarvikkeet Tekniset tiedot Työturvallisuus Voitelusumute............................................................................ 1 609 200 399 Kotelo AHS 36 / AHS 45 ........................................................... 1 605 411 052 Kuvissa esitetyt ja selostetut lisävarusteet eivät aina kuulu toimitukseen. Mitta-arvot annettu EN 50 144 mukaan. Yleensä työkalun A-luokan melutaso 82 dB(A). Työskenneltäessä melutaso saattaa ylittää 85 dB(A). Käytä kuulosuojaimia! Tyypillisesti luokitettu kiintyvyys on 3 m/s

Melu-/tärinätieto Työturvallisuuden kannalta on ehdottoman tärkeää, että luet ennen laitteen käyttöönottoa käyttöohjeen huolellisesti läpi ja noudatat tarkoin siinä annettuja ohjeita. Pyydä ennen ensimmäistä käyttökertaa myyjää esittämään laitteen käyttöä. Tarkasta ennen jokaista käyttökertaa, että laite, jatkojohto ja pistoke ovat kunnossa. Anna ammattimiehen korjata vioittuneet osat. Laitetta ei saa käyttää sateella eikä leikata sillä märkää pensasaitaa. Leikkuria käytettäessä ei 3 m:n säteellä saa olla muita ihmisiä tai kotieläimiä. Älä tartu leikkuriin leikkuuteristä. Kun leikkaat, käytä suojakäsineitä ja -laseja sekä tukevia jalkineita ja pitkiä housuja. Ohjaa leikkuria aina molemmin käsin ja katso, että seisot tukevasti. Irrota pistotulppa pistorasiasta ennen kaikkia koneelle tehtäviä töitä, työtauoilla ja kun et käytä konetta. Jatkojohdon on oltava ulkotiloihin sopiva ja roiskevedeltä suojattu. Varmista johto ripustamalla se pidikkeeseen 5. Pidä johto aina laitteen takana. Älä kanna laitetta sen liitäntäjohdosta.. Alle 16-vuotiaat eivät saa käyttää leikkuria. Siirrettävät laitteet, joita käytetään ulkotiloissa, on varustettava vikavirtasuojakytkimellä. Käytä ainoastaan alkuperäisiä lisätarvikkeita. Muut turvallisuusohjeet ks. oheistettu liite 1 609 929 150.

Leikkauspituus 360 mm 450 mm Terien etäisyys 19 mm 19 mm Paino 3,1 kg 3,2 kg Suojausluokka45 Käynnistys ja pysäytys Kookkaat virtakytkimet helpottavat työskentelyä ja leikkurin käsittelyä. Suojakäsineet eivät haittaa leikkurin käsittelyä, se soveltuu hyvin myös vasenkätisille. Käynnistys Paina kädensijassa 4 ja kahvassa 3 olevat virtakytkimet alas. Turvallisuussyistä ei kytkimiä voi lukita käyntiasentoon. Pysäytys Laske toinen tai molemmat virtakytkimet irti. Leikkuri pysähtyy n. 0,5 sekunnin kuluttua. Leikkuuterät, törmäyssuoja ■ Älä tartu leikkuriin sen teärosasta. Alempi hammastus 12 on edestä teroitta- maton ja 8 mm pitempi kuin ylempi, minkä ansiosta loukkaantumisvaara on lähes kokonaan eliminoitu. Terärunko 13 ulottuu kärjestä itse teriä pitemmälle ja toimii samalla tehokkaana törmäyssuojana, jos leikkuri sattuu osumaan aidan tolppaan tai talon seinään. Kitkakytkin Kitkakytkin pysäyttää moottorin ja suojaa sitä vaurioilta, jos leikkuuteriin juuttuu jokin esine. Katkaise virta välittömästi, vedä pistoke irti ja irrota teriin juuttunut esine. ■ Jos jatkojohto on vioittunut, vedä heti pistoke irti pistorasiasta. ■ Vioittunutta jatkojohtoa ei saa käyttää. ■ Virtalähteen jännitteen on oltava sama kuin laitteen tyyppikilvessä annettu jännite. 230 V:n laitteet voidaan liittää 220 V:n verkkoon. ■ Käytä ainoastaan ulkotiloihin soveltuvaa, roiskevesisuojattua jatkojohtoa. ■ Älä käytä leikkuria sateella tai leikkaa sillä märkää pensasaitaa. Suojakilven asennus Paina suojakilven 2 molemmat nokat 7 koteloon ja paina voimakkaasti nokkaa 8 sisään kunnes se lukkiutuu. Suojakoppaa ei voi eikä saa tämän jälkeen irrottaa paikaltaan! Kahvan asentaminen Vedä kahvasangat 3 erilleen toisistaan. Älä paina kytkinlistaa 9 , jottei kosketusnasta 10 vaurioidu asennettaessa. Aseta kahva molemmilta puolilta sivuissa oleviin kahvakiinnittimiin. Tarkista tällöin että punaiset pisteet 11 ovat kohdakkain. Kosketusnastan 10 täytyy kiinnittyä kahvakiinnittimeen 6 . Kallista kahvaa niin, attä se lukkiutuu paikoilleen, ruuvaa se sitten kiinni molemmilta puolilta. Liitäntä Yhdistä laitteen pistoke jatkojohtoon ja ripusta johto pidikkeeseen 5. Johdon käsittely Varo, ettei johto tule liian lähelle leikkuuteriä. Katso jo ennen kuin ryhdyt leikkaamaan, miten parhaiten kuljetat johtoa. Kun etenet aina pistorasiasta poispäin, niin johto tulee aitaa leikatessasi automaattisesti perässä eikä pääse leikkuuterien lähelle. Väriltään vaalea jatkojohto on parempi kuin tumma. Käyttönotto / työstöohjeita46 ■ Katso, että seisot tukevasti, pidä leikkuria molemmista kädensijoista. Leikkurin toimintasäteen alueelle ei saa tulla muita ihmisiä tai eläimiä. ■ Pidä jatkojohto aina leikkurin takana. Leikkausohjeita Pensasaita leikataan yleensä puolisu- unnikkaan muotoiseksi, ts. jätetään alhaalta leveämmäksi kuin ylhäältä, näin valo osuu paremmin alemmille oksille. Ohjeellinen arvo: n. 10 cm kaltevuus 1 aidan korkeusmetriä kohti. Pensasaidan yläosan voi myös pyöristää tai leikata suipoksi. Leikkausjärjestys Leikkaa ensin aidan molemmat sivut alhaalta ylöspäin, näin oksia ja lehtiä ei voi tippua vielä käsittelemättömälle alueelle. Lopuksi leikataan aidan yläosa. Jos oksat ovat päässeet jo verrattain pitkiksi, lyhennä ne vaiheittain. Lyhyeksi leikatut risut sopivat myös paremmin kompostoitaviksi. Yleistä Jos pensasaita on jo vanhempi ja päässyt rönsyilemään runsaasti, vahvemmat oksat ja rungot on paras leikata puutarhasaksilla ensin oikean pituisiksi. Pensasaidan leikkaaminen Hyödyllisiä vinkkejä Pingota mittalangat aidan reunoja pitkin, ennen kuin ryhdyt viimeistelyleikkaukseen, niin aidan muodosta tulee tasainen. Katso, ettei pensasleikkuri osu koviin esineisiin kuten esim. verkkoaita tai metalliset pensastuet, leikkurin terät saattavat vioittua. ■ Pistoke on aina vedettävä pistorasiasta ennen kuin konetta ryhdytään huoltamaan tai puhdistamaan. ■ Leikkuria ei saa puhdistaa vedellä. ■ Säilytyspaikan on oltava kuiva. Tarkista leikkurin kunto aina ennen sen käyttöä. Jos leikkuuterien runko on vioittunut, se on ehdottomasti annettava ammattimiehen korjattavaksi. Varmistu, että jatkojohdot ovat moitteettomassa kunnossa. Leikuuterät ja runko on puhdistettava aina käytön jälkeen ja käsiteltävä voitelusumutteella (Lisätarvikkeet

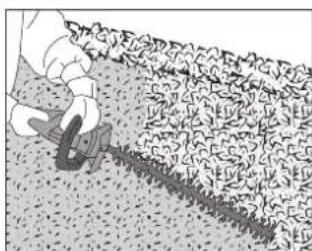

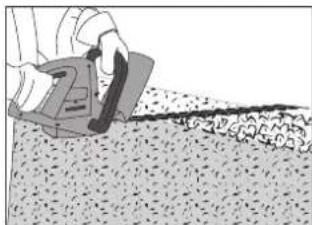

Sumutetta on hyvä käyttää välillä myös silloin, jos kysymyksessä on pitempikestoinen leikkuutyö. Säilytyksen ja kuljetuksen ajaksi suosittelemme leikkurin suojaksi koteloa (Lisävaruste

Kotelo vojdaan kiinnittää seinään kahdella ruuvilla. Kun puhdistat ja huollat leikkurin säännöllisesti, se käyttöikä pitenee. Tuuletusaukot on pidettävä aina vapaina ja puhtaina. Tämä laite on suunniteltu, valmistettu ja testattu erittäin huolellisesti. Mikäli siinä siitä huolimatta ilmenee jokin vika, anna vain BOSCH-huoltoliikkeen suorittaa tarvittavat korjaukset. Ilmoita ehdottomasti laitteen 10-numeroinen tilausnumero kaikissa kyselyissä ja varaosatilauksissa! Huolto ja hoito47 Ympäristönsuojelu Piddätämme oi keuden muut oksiin Raaka-aineen uusiokäyttö jätehuollon asemasta Nämä käyttöohjeet on valmistettu kloorittomasti valkaistusta uusiopaperista. Laite, tarvikkeet ja pakkaus pitäisi hävittää ympäristöystävällisesti toimittamalla ne kierrätykseen. Lajipuhdasta kierrättämistä varten muoviosissa on merkinnät. Ota huomioon naapurien leporauha Älä käytä sähkötoimisia puutarhalaitteita keskellä päivää, yöllä tai sunnuntaisin ja pyhäpäivinä. Kompostoi orgaaninen jäte. Suojele myös pikkueläimin elinympäristöä Luonnonmukaisesti suunnitellussa ja hoidetussa puutarhassa viihtyvät myös monet eläimet, esim. linnut ja sammakot. Jos linnut ovat valinneet pensasaitasi pesimispaikakseen, jätä aita tai ko. kohta aidasta leikkaamatta, kunnes poikue on poistunut pesästään. Huolto Robert Bosch OY Keskushuolto/Sähkötyökalut Pakkalantie 21A FIN-01510 Vantaa ............................................................................................(90) 8 70 36 20 Fax ............................................................................................(90) 8 70 23 18 Takuu Myönnämme Bosch-laitteille lain-/nmaakohtaisten määräysten mukaisen takuun (esitettävä lasku tai toimitustodiste). Takuu koskee raakaaine- ja valmistusvirheitä. Takuuaika alkaa koneen ostopäivästä. Mahdollisen takuukorjauksen yhteydessä pyydämme Teitä esittämään ostokuitin tai vastaavan todisteen ostopäivästä. Takuu raukeaa, jos jokin muu kuin valtuutettu huoltoliike ryhtyy korjaustoimenpiteisiin takuun aikana. Todistamme täten ja vastaamme yksin siitä, että tämä tuote en allalueteltujen standardien ja standardoimisasiakirjojen vaatimusten mukainen EN 50 144, EN 55 014, EN 60 555, HD 400 seuraavien sääntöjen mukaisesti: 73/23/EWG, 89/336/EWG (1 tammikuuta 1996 lähtien), 89/392/EWG.
