BEDIENUNGSANLEITUNG AHS 36 BOSCH
Leistungsaufnahme 400 W 400 W
Leerlaufhubzahl 3.000 min -1 3.000 min-1
Schnittlänge 360 mm 450 mm
Messerabstand 19 mm 19 mm
Gewicht 3,1 kg 3,2 kg
Schutzklasse 1/II 1/II
Geräteelemente
1 Sicherheitsmesserbalken 2 Schutzschild 5 Zugentlastung 3 Bügelgriff mit Ein-Aus-Schalteiste 6 Grifffläche
Zubehör
Pflege-Spray Best. Nr. 1 609 200 399
Pflege-Kocher AHS 36 / AHS 45 Best. Nr. 1 605 411 052
Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang.
Messwerte ermittelt entsprechend EN 50 144.
Der A-bewertete Schalldruckpegel des Gerätes beträgt typischerweise 82 dB (A). Der Geräuschpegel beim Arbeiten kann 85 dB (A) überschreiten. Gehörschutz tragen!
Die bewertete Beschleunigung beträgt typischerweise 3 m/s².
Zu Ihrer Sicherheit Gerätekennwerte
Ein gefahrloses Arbeiten mit dem Gerät ist nur möglich, wenn die Bedienungsanleitung gelesen und die darin enthaltenen Hinweise strikt beachtet werden. Lassen Sie sich vor erstmaligem Gebrauch des Gerätes auch praktisch in die Handhabung einweisen.
a) Vor jedem Gebrauch: Gerät, Verlängerungskabel und Stecker kontrollieren. Beschädigte Teile nur von einem Fachmann reparieren lassen. Gerät darf nicht bei Regen oder an nassen Hecken benutzt werden. c) Während des Betriebes dürfen sich im Umkreis von 3 m keine anderen Personen oder Tiere aufhalten. d) Gerät niemals am Messerbalken anfassen. ■ Bei Gebrauch des Gerätes Arbeitshandschuhe, Schutzbrille, festes Schuhwerk und lange Hosen tragen. Während des Betriebes Gerät immer mit beiden Händen an den zwei Griffen führen und einen sicheren Stand einnehmen. Vor allen Arbeiten am Gerät, in Arbeitspausen sowie bei Nichtgebrauch den Stecker aus der Steckdose ziehen. Nur ein für den Außenbereich zugelassenes, spritzwassergeschütztes Verlängerungskabel verwenden. Verlängerungskabel durch Einhängen in die Zugentlastung 5 sichern. Kabel immer nach hinten wegführen.
Gerät nicht am Kabel tragen.
Personen unter 16 Jahren dürfen das Gerät nicht bedienen. Ortsveränderliche Geräte, die im Freien verwendet werden, müssen über Fehlerstromschutzschalter angeschlossen werden. Nur Original-Zubehör verwenden.
Weitere Sicherheitshinweise siehe beiliegendes Blatt 1609 929 150.
Inbetriebnahme / Arbeitshinweise
Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild des Gerätes übereinstimmen. Ein mit 230 V bezeichnetes Gerät darf an 220 V angeschlossen werden. Nur ein für den Außenbereich zugelassenes, spritzwassergeschütztes Verlängerungskabel verwenden. Gerät darf nicht bei Regen oder an nassen Hecken benutzt werden.
Schutzschild montieren

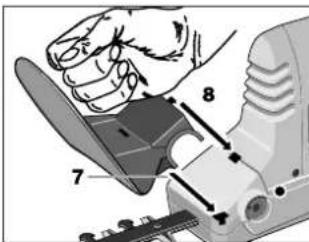

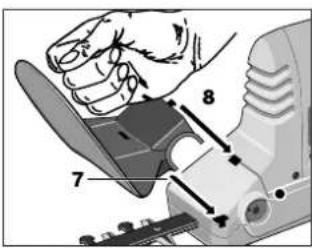

Schutzschild 2 mit den beiden Nasen 7 in Gehäuse einstecken und Nase 8 bis zum Einrasten kräftig eindrücken.
Gerät darf nur mit montiertem Schutzschild 2 und montiertem Bügelgriff 3 benutzt werden.
Bügelgriff montieren

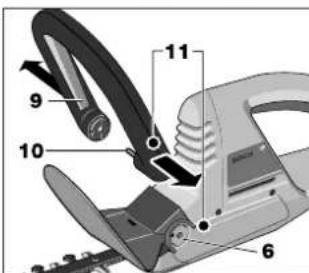

Bügelgriff 3 auseinanderziehen.
Schaltleiste 9 nicht drücken, damit der Kontaktstift 10 beim Montieren nicht beschädigt wird.
Bügelgriff beidseitig in die seitlichen Griffaufnahmen einsetzen. Dabei auf Übereinstimmung der beiden roten Punkte 11 achten. Kontaktstift 10 muss in die Griffaufnahme 6.
Bügelgriff schwenken, bis er einrastet, dann auf beiden Seiten festschrauben.
Anschließen
Gerätestecker mit dem Verlängerungskabel verbinden und die Steckverbindung mit der Zugentlastung 5 sichern.
Kabelführung
Das Kabel immer sorgfältig vom Arbeitsbereich wegführen, damit es nicht in den Bereich der Messer kommt. Überlegen Sie sich schon vor Beginn der Arbeit, wie Sie das Kabel führen wollen. Schneiden Sie immer von der Steckdose weggehend, so läuft das Kabel stets im geschnittenen Teil der Hecke außerhalb der Gefahrenzone. Verwenden Sie ein helles Verlängerungskabel, es ist besser zu sehen.
Ein- und Ausschalten
Die Schaltleisten ermöglichen eine variable und dadurch entspannte Arbeitshaltung. Die Heckenschere ist mit Arbeitshandschuhen sicher zu handhaben und auch für Linkshänder problemlos bedienbar.
Einschalten
Drücken und Halten beider Schaltleisten im Handgriff 4 und im Bügelgriff 3. Ein Feststellen für Dauerbetrieb ist aus Sicherheitsgründen nicht möglich.
Ausschalten
Eine oder beide Schaltleisten loslassen. Das Gerät kommt nach ca. 0,5 Sekunden zum Stillstand.
Sicherheitsmesserbalken mit Anstoßschutz
Gerät niemals am Messerbalken anfassen.
Die unteren Schneidezähne 12 sind vorne stumpf und 8 mm länger als die oberen. Dadurch wird die Verletzungsgefahr weitgehend verhindert.
Die Führungsleiste 13 steht vorne etwas über. Dies verhindert unangenehme Rückschläge beim Anstoßen, z. B. an Zaunpfosten oder Hauswand.
Rutschkupplung
Die Rutschkupplung schützt den Motor vor Beschädigungen bei Blockierung der Messer durch feste Gegenstände.
Bei Blockierung Gerät sofort ausschalten, Netzstecker ziehen und erst dann den Gegenstand entfernen.
■ Bei Beschädigung des Verlängerungskabels sofort Netzstecker ziehen. Ein beschädigtes Verlängerungskabel darf nicht mehr verwendet werden.
Hecke schneiden
Sicheren Stand einnehmen und Gerät immer mit beiden Händen an den zwei Griffen führen. Im Arbeitsbereich dürfen sich keine anderen Personen oder Tiere aufhalten. Verlängerungskabel immer nach hinten wegführen.

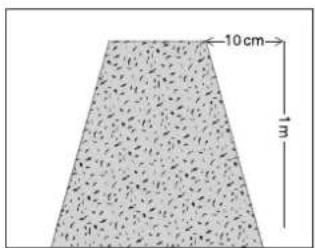

Hecken sollen in Trapezform geschnitten werden, d. h. beidseitig nach unten breiter werdend. Dadurch wird der Lichteinfall im unteren Bereich verbessert. Als Richtwert gilt: ca. 10 cm Neigung auf 1 m Heckenhöhe.
Die Oberseite der Hecke kann auch abgerundet oder giebelförmig gestaltet werden.
Schnittfolge

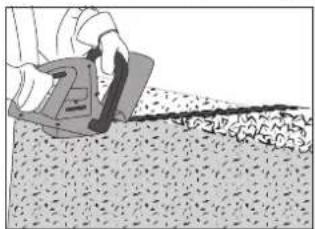

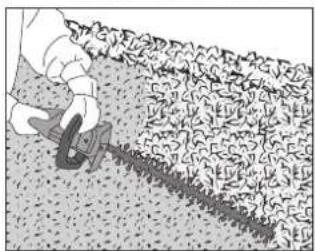

Zuerst beide Seiten von unten nach oben schneiden, so fällt kein Schnittgut in die noch nicht bearbeiteten Bereiche.
Anschließend schneiden Sie die Oberseite. Bei sehr langen Trieben die Hecke stufenweise zurückschneiden.
Vorteil: Kürzeres Schnittgut ist besser zu kompostieren.
Schnittzeit
Laubhecken schneiden Sie am besten im Juni und Oktober, Nadelholzhecken im April und August, Koniferen und andere schnellwüchsige Hecken ab Mai ca. alle 6 Wochen.
Allgemeine Tipps
Bei einem kräftigen Rückschnitt älterer Hecken sollten Sie sehr dicke Zweige oder Stämme vorab mit einer Astschere auf die richtige Länge kürzen. Um eine exakte Form zu erzielen, spannen Sie vor dem Feinschnitt eine Richtschnur an den Heckenkanten und schneiden daran entlang.
Achten Sie darauf, dass keine Gegenstände aus hartem Material, z.B. Drahtzaun oder Pflanzhilfen aus Metall, in die Messer geraten und diese beschädigen.
Wartung und Reinigung
Vor allen Arbeiten am Gerät Stecker aus der Steckdose ziehen. Gerät nie mit Wasser reinigen, nicht abspritzen.
Gerät trocken aufbewahren.
Kontrollieren Sie Ihre Heckenschere vor jedem Gebrauch.
Ein beschädigter Messerbalken muss unbedingt vor dem Gebrauch von einem Fachmann instand gesetzt werden.
Verwenden Sie die Heckenschere nur mit einwandfreien Verlängerungskabeln. Den Messerbalken nach jedem Einsatz reinigen und mit Pflegespray (Zubehör) behandeln.
Bei längeren Arbeiten empfehlen wir, den Messerbalken auch zwischendurch mit dem Pflegespray zu behandeln.
Zur Aufbewahrung und zum Transport empfehlen wir den Pflegekocher (Zubehör). Der Pflegekocher kann mit zwei Schrauben an der Wand befestigt werden.
Gerät und Lüftungsschlitze stets sauber halten.
Sollte das Gerät trotz sorgfältiger Herstell- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienststelle für BOSCH-Elektrowerkzeuge ausführen zu lassen.
Bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Bestellnummer laut Typenschild des Gerätes angeben.
Umweltschutz
Rohstoffrückgewinnung statt Müllentsorgung
Gerät, Zubehör und Verpackung sollen einer umweltgerechten Wiederverwertung zugeführt werden.
Diese Anleitung ist aus chlorfrei gefertigtem Recycling-Papier hergestellt.
Zum sortenreinen Recycling sind Kunststoffteile gekennzeichnet.
In Deutschland können nicht mehr gebrauchsfähige Geräte zum Recycling beim Handel abgegeben oder (ausreichend frankiert) direkt eingeschickt werden an:
Bosch-Recycling-Center
D-37589 Willershausen
Bitte beachten Sie die allgemein üblichen Ruhezeiten.
Mittags, nachts und an Sonn- und Feiertagen elektrische Gartengeräte nicht betreiben.
Beachten Sie dazu auch die Veröffentlichungen Ihrer Gemeinde.
Organische Abfälle zur Kompostierung geben.
Schützen Sie Ihre kleinen Nachbarn.
Ein naturgemäß gestalteter Garten wird von vielen Kleinlebewesen bewohnt.
Vor der Arbeit Tiere aufschrecken, damit sie sich vorübergehend in ihre Schlupflöcher flüchten.
Garantie
Für Bosch-Geräte leisten wir Garantie gemäß den gesetzlichen/Länderspezifischen Bestimmungen (Nachweis durch Rechnung oder Liefererschein).
Schäden, die auf natürliche Abnutzung, Überlastung oder unsachgemäße Behandlung zurückzuführen sind, bleiben von der Garantie ausgeschlossen.
Beanstandungen können nur anerkannt werden, wenn Sie das Gerät unzerlegt an den Lieferer oder an eine Bosch-Kundendienstwerkstätte für Druckluft- oder Elektrowerkzeuge senden.
Service und Kundenberater
Deutschland
Robert Bosch GmbH
Servicezentrum Elektrowerkzeuge
D-37589 Willershausen
Service: Ortstarif 01 30-56 30
Fax. 05553-202237
Kundenberater: Ortstarif 01 30 - 79 03
Österreich
ABE Service GmbH
ABE Service GmbH
Jochen-Rindt-Straße 1
A-1232 Wien
Service: (02 22) 61 03 80
Fax: (02 22) 61 03 84 91
Kundenberater: (02 22) 7 97 22 30 20
Schweiz
Robert Bosch AG
Kundendienst Elektrowerkzeuge
Industriestraße 31
CH-8112 Otelfingen
Service: (01) 847 16 16
Kundenberater: Grüne Nummer 1 55 11 55
