GEBRUIKSAANWIJZING AHS 36 BOSCH

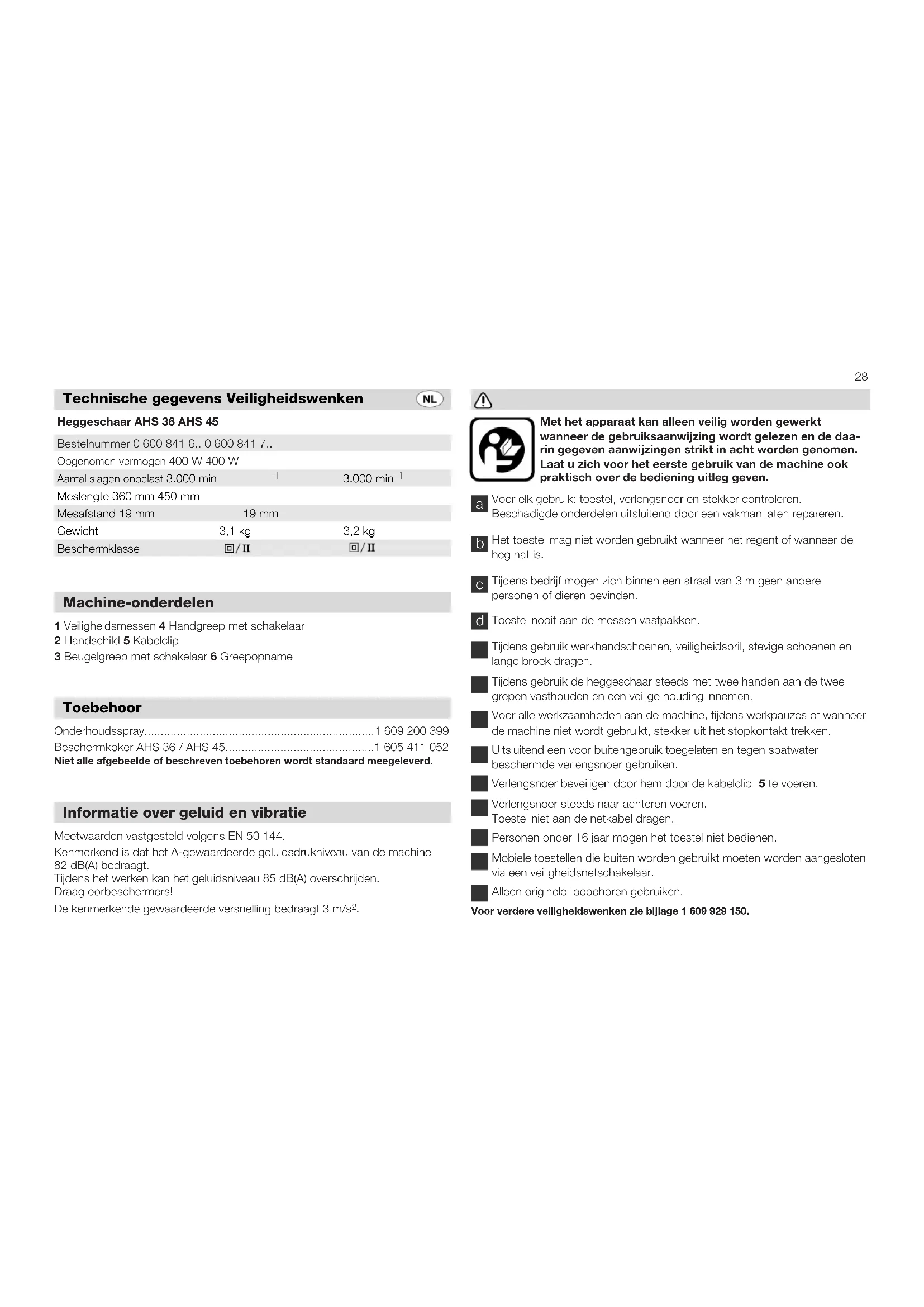

Dr. Eckerhard Strötgen Dr. Alfred Odendahl Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge Dichiarazione di conformità28 1 Veiligheidsmessen 4 Handgreep met schakelaar 2 Handschild 5 Kabelclip 3 Beugelgreep met schakelaar 6 Greepopname Machine-onderdelen Toebehoor Technische gegevens Veiligheidswenken Onderhoudsspray.......................................................................1 609 200 399 Beschermkoker AHS 36 / AHS 45..............................................1 605 411 052 Niet alle afgebeelde of beschreven toebehoren wordt standaard meegeleverd. Meetwaarden vastgesteld volgens EN 50 144. Kenmerkend is dat het A-gewaardeerde geluidsdrukniveau van de machine 82 dB(A) bedraagt. Tijdens het werken kan het geluidsniveau 85 dB(A) overschrijden. Draag oorbeschermers! De kenmerkende gewaardeerde versnelling bedraagt 3 m/s

Informatie over geluid en vibratie Met het apparaat kan alleen veilig worden gewerkt wanneer de gebruiksaanwijzing wordt gelezen en de daa- rin gegeven aanwijzingen strikt in acht worden genomen. Laat u zich voor het eerste gebruik van de machine ook praktisch over de bediening uitleg geven. Voor elk gebruik: toestel, verlengsnoer en stekker controleren. Beschadigde onderdelen uitsluitend door een vakman laten repareren. Het toestel mag niet worden gebruikt wanneer het regent of wanneer de heg nat is. Tijdens bedrijf mogen zich binnen een straal van 3 m geen andere personen of dieren bevinden. Toestel nooit aan de messen vastpakken. Tijdens gebruik werkhandschoenen, veiligheidsbril, stevige schoenen en lange broek dragen. Tijdens gebruik de heggeschaar steeds met twee handen aan de twee grepen vasthouden en een veilige houding innemen. Voor alle werkzaamheden aan de machine, tijdens werkpauzes of wanneer de machine niet wordt gebruikt, stekker uit het stopkontakt trekken. Uitsluitend een voor buitengebruik toegelaten en tegen spatwater beschermde verlengsnoer gebruiken. Verlengsnoer beveiligen door hem door de kabelclip 5 te voeren. Verlengsnoer steeds naar achteren voeren. Toestel niet aan de netkabel dragen. Personen onder 16 jaar mogen het toestel niet bedienen. Mobiele toestellen die buiten worden gebruikt moeten worden aangesloten via een veiligheidsnetschakelaar. Alleen originele toebehoren gebruiken. Voor verdere veiligheidswenken zie bijlage 1 609 929 150.

Meslengte 360 mm 450 mm Mesafstand 19 mm 19 mm Gewicht 3,1 kg 3,2 kg Beschermklasse29 In- en uitschakelen De schakelaars maken een wisselende en daardoor ontspannen werkhouding moge- lijk. De heggeschaar is met werkhand- schoenen veilig te hanteren en ook gemak- kelijk te bedienen door linkshandigen. Inschakelen Indrukken en vasthouden van beide schake- laars in handgreep 4 en beugelgreep 3 . Om veiligheidsredenen is het niet mogelijk e schakelaar op continu bedrijf vast te zetten. Uitschakelen Eén of beide schakelaars loslaten. Het toestel staat na ca. 0,5 seconden stil. Veiligheidsmessen met terugslag- beveiliging ■ Toestel nooit aan de messen vastpakken. De onderste tanden 6 zijn stomp van voren en 8 mm langer dan de bovenste tanden. Daardoor wordt gevaar voor letsel nagenoeg voorkomen. De geleidingsrand 7 steekt vooraan een beetje uit. Hierdoor worden onaangename terugslagen voorkomen bij stoten tegen het tuinhek of de huismmur. Glijkoppeling De glijkoppeling beveiligt de motor tegen beschadiging bij blokkering van de mesen door vaste voorwerpen. Bij blokkering toestel direkt uitschakelen, stekker uit het stopcontact trekken en dan pas voorwerp verwijderen. ■ Bij beschadiging van de verlengsnoer direkt de stekker uit het stopcontact trekken. ■ Een beschadigde verlengsnoer mag niet meer worden gebruikt. ■ De netspanning moet overeenkomen met de gegevens op het typeplaatje. Een met 230V aangeduid toestel mag op 220V worden aangesloten. ■ Uitsluitend een voor buiten toegelaten en tegen spatwater beschermde verlengsnoer gebruiken. ■ Toestel mag niet bij regen of bij natte heggen worden gebruikt. Beschermingsschild monteren Beschermingsschild 2 met de beide neuzen 7 in de behuizing steken en neus 8 stevig vasdrukken tot deze vastklikt. De Beschermingsschild kan en mag niet meer gedemonteerd worden! Beugelgreep monteren Beugelgreep 3 uit elkaar trekken. Schake- laar 9 niet indrukken, zodat kontaktstift 10 bij het monteren niet wordt beschadigd. Zet de beugelgreep aan beide kanten in de greepopnames aan de zijkant. Er daarbij op letten dat de beide rode markeringen 11 overeenkomen. Kontaktstift 10 hoort in de greepopname 6. Beugelgreep draaien tot hij vastklikt, dan aan beide zijden vastschroeven. Aansluiten Stekker met de verlengsnoer verbinden en de steekverbinding met de kabelclip 5 beveiligen. Kabelgeleiding De kabel steeds zorgvuldig buiten werkbereik houden, zodat deze niet in de messen kan raken. Overleg voor het werk eerst, hoe u de kabel het beste kunt voeren. Snoei steeds van het stopcontact weg, zo loopt de kabel in het gesnoeide gedeelte van de heg buiten de gevaarzone. Gebruik een witte verlengsnoer, die is beter te zien. Ingebruikname / Wenken voor gebruik30 ■ Houd een veilige afstand en houd het toestel steeds met twee handen aan de beide grepen vast. Binnen het werkbereik mogen zich geen andere personen of dieren bevinden. ■ Verlengsnoer steeds naar achteren voeren. Vormgeving Heggen moeten in trapezevorm worden gesnoeid, d.w.z. aan beide zijden naar beneden breder wordend. Daardoor wordt de lichtinval in het onderbereik verbeterd. Als richtwaarde geldt: ca. 10 cm neiging op 1 m heghoogte. De bovenkant van de heg kan ook afge- rond of gevelvormig worden gevormd. Volgorde bij het snoeien Eerst de beide zijkanten van beneden naar boven snoeien, zo kan er geen afval in de nog niet gesnoeide gedeelten terecht komen. Vervolgens snoeit u de bovenkant. Bij zeer lange twijgen de heg trapsgewijs snoeien. Voordeel: korter afval dat gemakkelijker te composteren is. Snoeiperiode Heggen van loofhout snoeit u het beste in juni en oktober, heggen van naaldhout in april en augustus, coniferen en andere snelgroeiende heggen vanaf mei om de 6 weken. Heggen snoeien Algemene tips Wanneer oudere heggen sterk worden ingesnoeid, moet u zeer dikke twijgen of takken van tevoren met een boomschaar op de juiste lengte afsnijden. Voor het verkrijgen van de juiste vorm spant u een lijntje langs de heg en snoeit u vervolgens bij de afwerking hierlangs. Let erop dat er geen harde voorwerpen zoals bijv. kippegaas of metalen klimhulpen voor planten tussen de messen raken en deze beschadigen. ■ Voor alle werkzaamheden aan de machine moet de stekker uit de wandcontactdoos worden getrokken. ■ Toestel nooit met water schoonmaken, niet schoon spuiten. ■ Toestel op een droge plek bewaren. Controleer de heggeschaar voor elk gebruik. Beschadigde messen moeten absoluut voor gebruik voor een vakman worden gerepareerd. Gebruik de heggeschaar uitsluitend met verlengsnoeren in een onberispelijke staat. De messen moeten na elk gebruik worden schoongemaakt en met onder- houdsspray (toebehoor) worden ingespoten. Bij langere snoeiwerkzaamheden wordt aanbevolen de messen ook tussendoor met onderhoudsspray in te spuiten. Voor het opbergen en transport wordt het gebruik van de beschermkoker aanbevolen (toebehoor). De beschermkoker kan met twee schroeven aan de wand worden bevestigd. Hierdoor wordt de levensduur van uw heggeschaar verlengd. Ventilatie-openingen steeds vrij en schoon houden. Mocht de machine ondanks zeer zorgvuldige fabrikage- en testmethoden toch defekt raken, dan dient de reparatie door een erkend service-station voor BOSCH elektrisch gereedschap uitgevoerd te worden. Vermeld a.u.b. bij al uw vragen en bij bestellingen van vervangingsonderdelen het 10-cijferige bestelnummer van de machine. Reiniging en onderhoud31 Milieubescherming Wijzigingen voorbehouden Terugwinnen van grondstoffen in plaats van het weggooien van afval Deze gebruiksaanwijzing is vervaardigd van chloorvrij gebleekt kringlooppapier. Machine, toebehoren en verpacking dienen op een voor het milieu verantwoorde manier te worden hergebruikt. De kunststof delen zijn gekenmerkt om ze per soort te kunnen recyclen. Houd rekening met de algemeen gebruikelijke rusttijden Rond het middaguur, ‘s nachts en op zon- en feestdagen geen elektrisch tuingereedschap gebruiken. Houd rekening met uw medemens. Richt u eventueel naar de door de gemeente opgestelde voorschriften. Organisch afval op de komposthoop gooien. Bescherm ook uw kleine medebewoners Bij een natuurlijke vormgeving en onderhoud van uw tuin zal deze ook worden bewoond door kleine dieren zoals vogels of kikkers. Wanneer er vogels in uw heg broeden, stelt u het snoeien van het betreffende heggedeelte liever nog even uit. Servies Nederland Electro-Staal B.V. Nijverheidsweg 24 Postbus 151 NL-1270 AD Huizen Techn. dienst:...(0 21 52) 8 33 10 Fax.........................(0 21 52) 8 33 59 Klantenservice: .(0 21 52) 8 32 34 België Robert Bosch N.V. Dienst Na Verkoop/Werktuigen Henri Genessestraat 1 B-1070 Brussel .............................(02) 525.51.11 Fax.............................(02) 525.54.20 Klantenservice: .....(02) 525.53.07 Garantie Voor Bosch-gereedschap geven wij garantie volgens de wettelijk geldende bepalingen (rekening of pakbon geldt als bewijs). Schade die terug te voeren is op natuurlijke slijtage, overbelasting of onoordeelkundig gebruik, is van garantie uitgesloten. Schade, die door materiaal- of fabrikagefouten ontstaan is, wordt gratis door levering van onderdelen of reparatie verholpen. Reparaties kunnen alleen voor garantie in aanmerking komen, wanneer het betreffende gereedschap in volledig gemonteerde staat wordt afgegeven of gezonden aan een erkende Bosch servicewerkplaats of de importeur. Gelijktijdig dient vermeld te worden, dat aanspraak op garantie wordt gemaakt. Het volledig ingevulde garantiebewijs moet worden overgelegd. Wij verklaren dat dit produkt voldoet aan de volgende normen of normatieve dokumenten: EN 50 144, EN 55 014, EN 60 555, HD 400 overeenkomstig de bepalingen van de richtlijnen 73/23/EEG, 89/336/EEG (vanaf 1/1/1996), 89/392/EEG.
