AHS 36 - Taille-haies BOSCH - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Détails
Type de produit	Taille-haies électrique avec fil
Longueur de coupe	360 mm - Format compact, idéal pour haies moyennes et finitions précises
Écart entre les lames	19 mm - Permet de couper des branches jusqu'à 19 mm d'épaisseur
Puissance nominale	400 W - Puissance équilibrée pour un usage régulier en jardin
Poids	3,1 kg - Ultra-léger pour moins de fatigue en utilisation prolongée
Vitesse de coupe	3 000 coups/min - Coupe fluide et efficace
Alimentation	220-240V AC avec câble (utiliser un câble de prolongation autorisé pour l'extérieur)
Système de sécurité	Embrayage de sécurité anti-surcharge + lames de sécurité (dents inférieures émoussées)
Protection auditive	Niveau sonore 82 dB(A) - Port de protections auditives recommandé
Poignées ergonomiques	Deux barres interrupteur marche/arrêt - Adaptée aux droitiers comme aux gauchers
Accessoires inclus	Notice d'utilisation multilingue
Accessoires recommandés	Spray d'entretien (Réf. 1 609 200 399) - Protège-lames/étui (Réf. 1 605 411 052)
Garantie Bosch	2 ans selon dispositions légales (sur présentation facture)
Classe de protection	Classe II (double isolation) - Utilisation en extérieur sécurisée
Normes de conformité	EN 50 144 (sécurité), EN 55 014 (EMC), EN 60 555 (EMC)

FOIRE AUX QUESTIONS - AHS 36 BOSCH

Quelle est la différence entre l'AHS 36 et l'AHS 45 ?

L'AHS 36 possède une longueur de coupe de 360 mm et pèse 3,1 kg, idéal pour haies moyennes et travaux précis. L'AHS 45 propose 450 mm de longueur pour des volumes plus importants. Les deux modèles partagent la même puissance (400 W), la même sécurité et le même poids similaire.

Puis-je utiliser cet appareil pour une haie mouillée ?

Non, cela est formellement interdit par la notice de sécurité. Bosch recommande de tailler par temps sec. Une haie mouillée augmente le risque d'électrocution et réduit l'efficacité de coupe. Attendez que la haie soit sèche après la pluie ou l'arrosage.

Comment prolonger la durée de vie de mon AHS 36 ?

Nettoyez et lubrifiez les lames après chaque utilisation avec le spray d'entretien Bosch (1 609 200 399). Rangez l'appareil dans un lieu sec et utilisez le protège-lames fourni à titre d'accessoire (1 605 411 052) pour le transport et le stockage. Inspectez le câble avant chaque usage.

Qu'est-ce que l'embrayage de sécurité et pourquoi est-ce important ?

L'embrayage de sécurité protège le moteur si les lames se bloquent (branche trop épaisse, objet dur). Dès blocage, l'appareil s'arrête automatiquement, évitant dommage moteur. Si blocage : éteignez immédiatement, retirez la prise, puis dégagez l'objet.

Comment bien tailler une haie avec l'AHS 36 ?

Commencez par les côtés de bas en haut (branchages coupés tombent hors de la zone), puis finissez par le dessus. Préférez une forme trapézoïdale : plus large en bas pour une meilleure luminosité. Taillez laubfeuilles en juin-octobre, conifères en avril-août (puis tous les 6 semaines à partir de mai).

Quel type de câble de prolongation faut-il utiliser ?

Utilisez exclusivement un câble autorisé pour l'extérieur, protégé contre les projections d'eau. Fixez-le via le système anti-arrachement fourni (partie 5). Utilisez un câble de couleur claire pour une meilleure visibilité. Coupez toujours en s'éloignant de la prise pour que le câble passe par la zone déjà taillée.

Est-ce que l'AHS 36 peut couper les branches épaisses ?

L'AHS 36 coupe efficacement jusqu'à 19 mm d'épaisseur. Pour branches plus épaisses, utilisez un sécateur ou élagueur avant le taille-haies. Les troncs épais d'anciennes haies doivent être pré-coupés pour éviter surcharge du moteur.

Le câble d'alimentation est endommagé, que faire ?

N'utilisez jamais l'appareil avec un câble endommagé (risque d'électrocution grave). Le câble ne doit pas être réparé - remplacez-le immédiatement par un câble neuf autorisé pour l'extérieur. Contactez le service Bosch ou un électricien qualifié.

Y a-t-il des restrictions de sécurité importantes à connaître ?

Oui : jamais par la pluie ou sur haies mouillées. Aucune personne/animal dans un rayon de 3 m. Moins de 16 ans : accès interdit. Port obligatoire : gants, lunettes, chaussures solides, pantalon long. Toujours utiliser les deux poignées. Débranchez avant tout travail.

Comment entretenir les lames de mon AHS 36 ?

Après chaque utilisation, nettoyez les lames en enlevant débris. Traitez-les avec le spray d'entretien Bosch (Réf. 1 609 200 399) qui protège contre la rouille et réduit les résidus. Lors d'utilisation prolongée, appliquez du spray toutes les 30 min. Les lames endommagées : confiez à un technicien agréé Bosch.

L'AHS 36 convient-il à un petit jardin ?

Oui, c'est même son usage idéal. À seulement 3,1 kg et 360 mm de coupe, l'AHS 36 est parfait pour les petits jardins, haies mitoyennes, et travaux de finition. Son encombrement réduit facilite les manoeuvres proches des obstacles (murs, poteaux, allées).

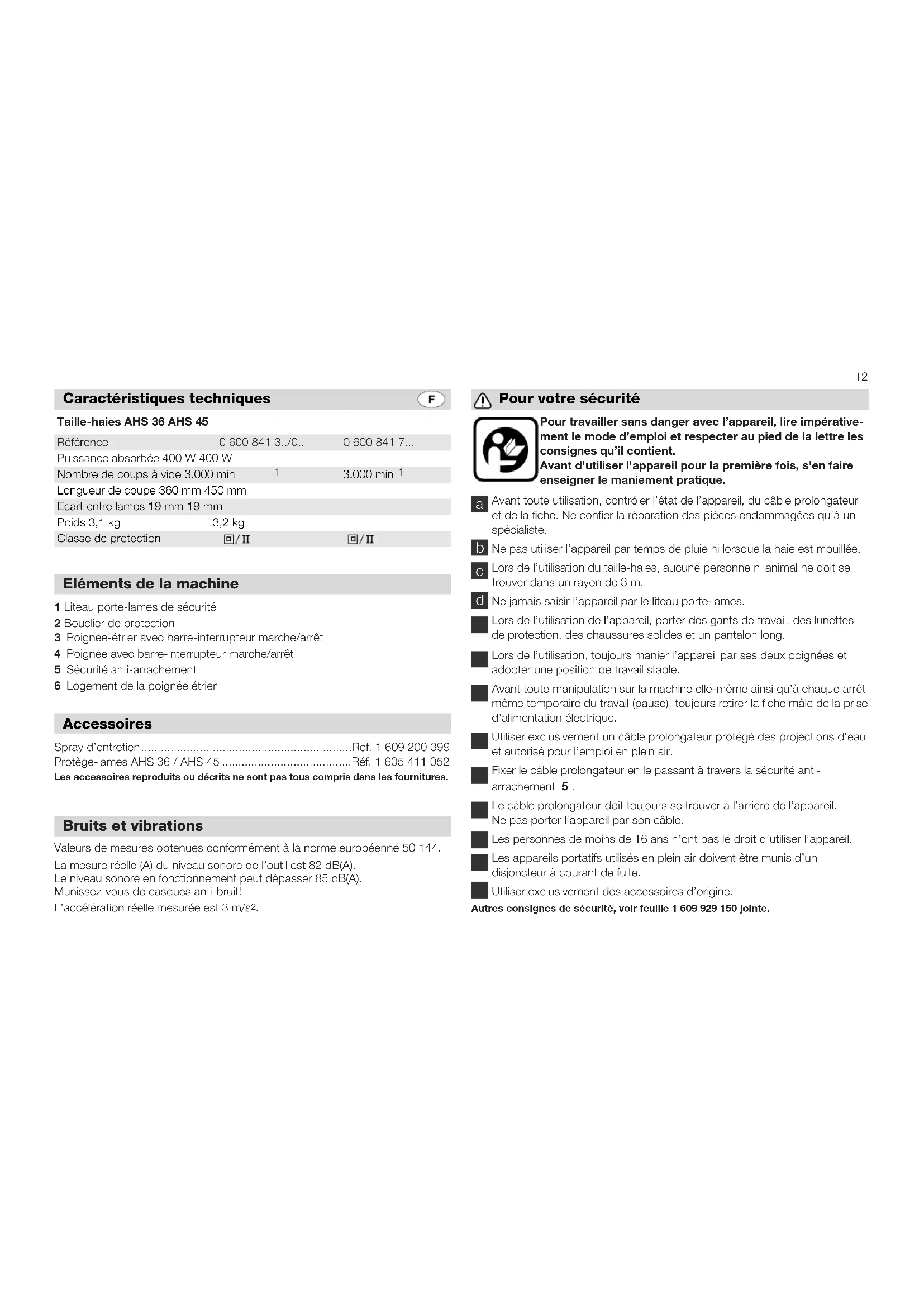

MODE D'EMPLOI AHS 36 BOSCH

Référence	0 600 841 3../0..	0 600 841 7...
Puisance absorbée 400 W 400 W
Nombre de coups à vide 3.000 min	-1	3.000 min-1
Longueur de coupe 360 mm 450 mm
Ecart entre lames 19 mm 19 mm
Poids 3,1 kg	3,2 kg
Classe de protection	回/II	回/II

Éléments de la machine

1 Litneau porte-lames de sécurité 2 Bouclier de protection 3 Poignée-étrier avec barre-interrupteur marche/arrêt 4 Poignée avec barre-interrupteur marche/arrêt 5 Sécurité anti-arrachement 6 Logement de la poignée-étrier

Accessoires

Spray d'entretien. Ref. 1 609 200 399

Protège-lames AHS 36 / AHS 45. Ref. 1 605 411 052

Les accessoires produits ou décrits ne sont pas tous compris dans les fournitures.

Bruits et vibrations

Valeurs de mesures obtenues conformément à la norme européenne 50 144.

La mesure réelle (A) du niveau sonore de l'outil est 82 dB(A).

Le niveau sonore en fonctionnement peut dépasser 85 dB(A).

Munissez-vous de casques anti-bruit !

L'accélération réelle mesurée est 3 m/s².

Pour votre sécurité

Pour travailler sans danger avec l'appareil, lire impérativement le mode d'emploi et respecter au pied de la lettre les consignes qu'il contient.

Avant d'utiliser l'appareil pour la première fois, s'en faire enseigner le maniement pratique.

a Avant toute utilisation, contrôler l'état de l'appareil, du câble prolongateur et de la fiche. Ne confier la réparation des pièces endommagées qu'à un spécialiste. b Ne pas utiliser l'appareil par temps de pluie ni lorsque la haie est mouillée. c Lors de l'utilisation du taille-haies, aucune personne ni animal ne doit se trouver dans un rayon de 3 m. d Ne jamais saisir l'appareil par le litige porte-lames. Lors de l'utilisation de l'appareil, porter des gants de travail, des lunettes de protection, des chaussures solides et un pantalon long. Lors de l'utilisation, toujours manier l'appareil par ses deux poignées et adopter une position de travail stable. Avant toute manipulation sur la machine elle-même ainsi qu'à chaque arrêt même temporaire du travail (pause), toujours retirer la fiche mâle de la prise d'alimentation électrique. Utiliser exclusivement un câble prolongateur protégé des projections d'eau et autorisé pour l'emploi en plein air. Fixer le câble prolongateur en le passant à travers la sécurité anti-arrachement 5. Le câble prolongateur doit toujours se trouver à l'arrêt de l'appareil. Ne pas porter l'appareil par son câble. Les personnes de moins de 16 ans n'ont pas le droit d'utiliser l'appareil. Les appareils portatifs utilisés en plein air doivent être munis d'un disjoncteur à courant de fuite. Utiliser exclusivement des accessoires d'origine.

Autres consignes de sécurité, voir feuille 1609 929 150 jointe.

Mise en service/instructions d'utilisation

La tension de la source d'alimentation doit être la même que celle indiquée sur la plaque signalétique de l'appareil. Un appareil indiquant une tension de 230V peut être branché sur 220V. Utiliser uniquement un câble prolongateur autorisé pour l'emploi en plein air. Ne pas utiliser l'appareil par temps de pluie ni lorsque la haie est mouillée.

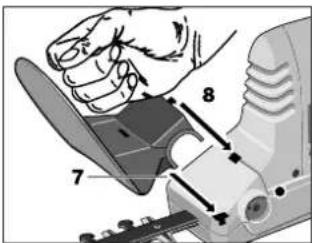

Monter la plaque protectrice

Amener le bouclier de protection 2 sur le carter de la machine selon les deux ergots 7. Enfoncez avec force jusqu'à ce que l'ergot 8 soit bien encliqueté.

Le capot protecteur ne peut et ne doit plus être démonté!

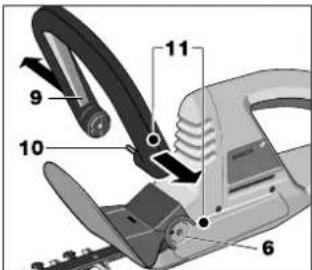

Montage de la poignée-étrier

Tirer sur la poignée-étrier 3 pour l'extraire. Ne pas appuyer sur la reglette commutatrice 9 pour que la broche de contact 10 ne soit pas abimée au montage. Introduire la poignée-étrier des deux côtés dans ses logements latéraux. Veiller à ce que les deux points rouges 11 viennent bien en correspondance. La broche de contact 10 doit rentrer dans le logement 6.

Faire pivoter la poignée-étrier jusqu'à ce qu'elle encoche puis visser à fond.

Raccord

Brancher la fiche de l'appareil sur le câble

prolongateur et fixer la connexion au moyen de la sécurité anti-arrachement 5

Cable

Le câble doit toujours être tenu à l'écart de la zone de travail pour éviter tout risque d'endommagement par les lames. Prévoir avant la mise en service de l'appareil comment tenir le câble hors de la zone de travail. Tailler tous en s'éloignant de la prise d'alimentation, afin que le câble suive le long de la haie déjà coupée, en dehors de la zone dangereuse. Utiliser un câble prolongateur de couleur claire, plus visible.

Mise en marche/arrêt

Les barres-interrupteurs permettent une position de travail flexible et confortable. Le port de gants de travail augmente la sécurité d'utilisation. Le taille-haïes est très maniable, même pour les gauchers.

Mise en marche

Appuyer sur les interrupteurs marche/arrêt de la poignée 4 et de la poignée-étrier 3 et les maintenir enfoncés. Pour des raisons de sécurité, l'appareil n'est pas muni d'un interrupteur verrouillable pour un service continu.

Arrêt

Relâcher l'un des interrupteurs ou les deux. L'appareil s'immobilise au bout de 0,5 seconde environ.

Ne jamais saisir l'appareil par le liteau porte-lames.

Les dents inférieures 12 ne sont pas affûtées à l'avant et leur longueur dépasse de 8 mm celles des dents supérieures, ce qui permet d'éviter dans une large mesure les risques de blessure.

La barre de guidage 13 dépasse légèrement à son extrémité, ce qui prévient les contrecoups désagréables lors de chocs, par exemple contre un poteau de clôture ou le mur de la maison.

Accouplement de sécurité

L'accouplement de sécurité protège le moteur de tout endommagement en cas de blocage des lames par des objets durs.

En cas de blocage, mettre l'appareil immédiatement hors circuit et débrancher la fiche avant de débloquer les lames.

Si le câble prolongateur est endommagé, débrancher immédiatement la fiche de la prise d'alimentation. Un câble prolongateur endommagé ne doit plus être utilisé.

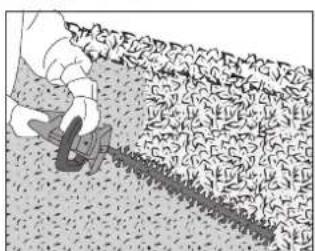

Taille d'une haie

Adopter une position de travail stable et toujours manier l'appareil par ses deux poignées. Aucune autre personne ni animal ne doit se trouver dans l'aire de travail. Tenir le câble prolongateur toujours à l'arrêt de l'appareil.

Taille

Les haies devraient être taillées en forme de trapèze, c'est-à-dire qu'elles doivent être plus larges en bas, ce qui améliore l'exposition du bas à la lumière. À titre indicatif, tailler une pente à 80 degrés environ (10 cm par mètre de hauteur). Le dessus de la haie peut être taillé en arrondi ou en pignon.

Ordre de coupe

Commencer à tailler des deux côtés, de bas en haut, ce qui évite la chute des branches coupées sur la zone non taillée.

Puis tailler le dessus. Si les branches sont très longues, ne pas les couper en une seule fois mais procéder par étapes. Avantage : les petites chutes se décomposent plus rapidement.

Quand tailler la haie

Les haies de feuillus se taillent de préférence en juin et octobre, les conifères en avril et août. Les autres haies à croissance rapide se taillent toutes les 6 semaines environ à partir du mois de mai.

Conseils pratiques

Avant de tailler une haie âgée, scier d'abord avec un élagueur les troncs épais et les grosses branches à la longueur voulue. Pour obtenir une forme géométrique régulière lors de la taille de finition, tailler le long d'un cordeau tendu au préalable entre les extrémités de la haie. Veiller à ne pas endommager les lames par des objets durs tels clôture en fil de fer ou tuteurs métalliques.

Nettoyage et entretien

Avant tout travail effectué sur la machine, débrancher la fiche de la prise. Ne jamais nettoyer l'appareil à l'eau.

Garder l'appareil au sec.

Vérifier l'état du taille-haies avant chaque utilisation.

Une lame endommagée doit toujours être réparée par un spécialiste avant l'utilisation.

N'utiliser le taill-haies qu'avec un cable prolongateur en parfait état. Le litéreau portelames doit être nettoyé et traité au spray d'entretien (accessoires) après chaque utilisation.

Lors d'une utilisation prolongée, il est recommandé de traiter le liteau portelames au spray d'entretien de temps à autre pendant l'utilisation.

Il est recommandé d'utiliser le protège-lames (accessoires) pour le transport et le rangement de l'appareil.

Le protège-lame peut se fixer avec deux vis contre le mur.

Votre taille-haies vous remerciera des soins que vous lui apporterez pendant longues années de service.

Toujours veiller à ce que les ouies de ventilation soient dégagées et propres.

Si, malgré tous les soins apportés à la fabrication et au contrôle de l'appareil, celui-ci avait un défaut, la réparation ne doit être confiée qu'à une station de service après-vente pour outillage BOSCH/agree.

Pour toute demande de renseignement ou commande de pièces de rechange, nous préciser impérativement le numéro de référence à dix chiffres de la machine.

Récupération des matières premières et élimination des déchets

Ce manuel d'instructions a été fabriqué à partir d'un papier recyclé blanchi en l'absence de chlore.

Les machines, comme d'ailleurs leurs accessoires et emballages, doivent pouvoir suivre chacun une voie de recyclage appropriée. Nos pièces plastiques ont ainsi été marquées en vue d'un recyclage sélectif des différents matériaux.

Respecter les heures de silence courantes

Ne jamais travailler avec les machines électriques de jardin pendant la pause de midi, la nuit, les dimanches et les jours fériés.

Respecter également les règlements de votre commune.

Mettre les déchets organiques au compost.

Protégeons nos petits voisins

Un jardin naturel est un refuge pour de nombreux petits animaux, tels que oiseaux et grenouilles.

Si des oiseaux ont construit leur nid dans votre haie, il est conseillé de retarder la taille ou de laisser intact le pourtour du nid.

Garantie

Les appareils Bosch sont garantis conformément aux dispositions légales nationales (contre preuve d'achat : facture ou bordereau de livraison). Cette garantie implique le remplacement gratuit des pièces défectueuses. En tout état de cause s'applique la garantie légale couvrant toutes les conséquences des défauts ou vices cachés. (Articles 1641 et suivants du Code civil.)

Cette garantie correspond à un emploi normal de l'outil et exclut les avaries dues à un mauvais usage, à un entretien défectueux ou à l'usure normale. Le jeu de la garantie ne peut en aucun cas donner lieu à des dommages et intérêts.

Pour que cette garantie soit valable, il y a lieu de retourner l'outil non démonté au vendeur ou à une station service Bosch, accompagné de la preuve d'achat mentionnant la date d'acquisition, le nom de l'utilisateur et le nom du revendeur.

Service Après-Vente

Information par Minitel 11 Robert Bosch France S. A. Nom: Bosch Outillage Service Marketing/Outillage Loc: Saint-Ouen B. P. 67-50, Rue Ardoin Départ: 93 B. P. 67-50, Rue Ardoin

F-93402 Saint Ouen Cedex

Service conseil client :......... Numéro Vert 05 05 50 51

Robert Bosch S. A. Service après-vente/Outillage Rue Henri Genesse 1 B-1070 Bruxelles

Ce déclaration de conformité

Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants : EN 50 144, EN 55 014, EN 60 555, HD 400 conforme aux réglementations 73/23/CEE, 89/336/CEE (à partir du 1er janvier 1996), 89/392/CEE.

Dr. Eckerhard Strötgen Dr. Alfred Odendahl
